Levigatrice combinata Güde GSBSM 500 – mandrino oscillante e nastro abrasivo
Güde GSBSM 500 è una levigatrice combinata per uso hobbistico-professionale, con mandrino oscillante e nastro abrasivo 610 x 100 mm in un'unica macchina, motore 500 W a 230 V monofase, tavolo inclinabile 0–45° e cambio utensile rapido senza chiavi. Distribuita in Italia da Krollit, distributore ufficiale Güde dal 2007.

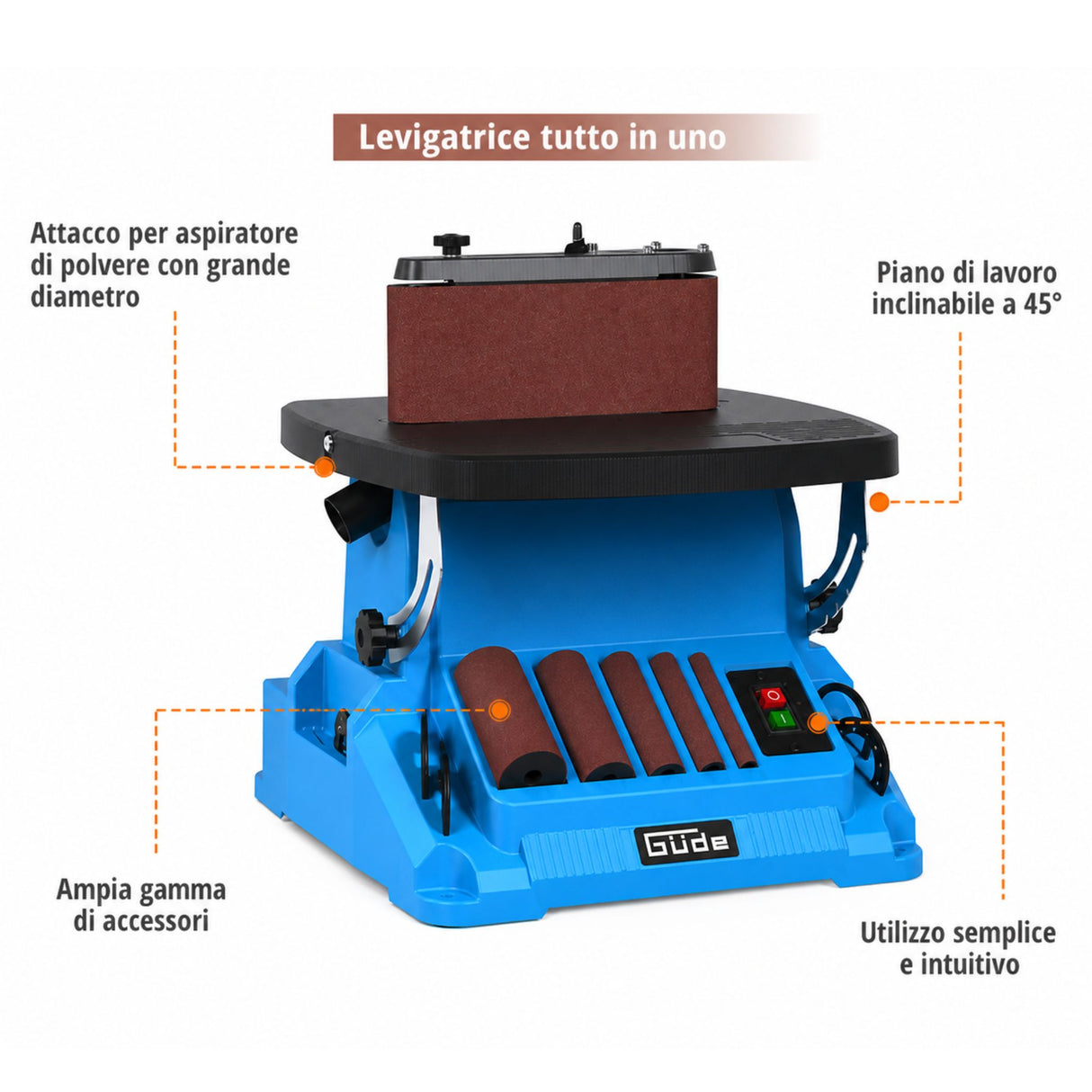

- Funzioni: levigatrice a mandrino oscillante e levigatrice a nastro in un'unica macchina
- Motore: 500 W a 230 V monofase, 50 Hz
- Velocità mandrino: 2.000 giri/min con movimento oscillante
- Velocità nastro: 8 m/s
- Nastro abrasivo: 610 x 100 mm, grana P80
- Tavolo inclinabile: 0°–45°
- Superficie di lavoro: 410 x 430 mm
- Altezza centro mandrino: 90 mm
- Cambio utensile rapido senza chiavi (nastro ↔ mandrino)
- Bocchetta aspirazione: Ø35 / Ø38,6 mm
- Livello sonoro: 85,9 dB (LWA)
- Peso: circa 20 kg con classe di protezione I, IPX0
Chi usa la GSBSM 500 e per cosa
La GSBSM 500 è scelta da falegnamerie hobbistiche, modellisti, restauratori di mobili, produttori di oggetti torniti e laboratori didattici di lavorazione del legno che alternano levigatura piana di bordi rettilinei (con il nastro 610 x 100 mm) e levigatura interna di fori, curve concave e profili sagomati (con il mandrino oscillante). Il movimento oscillante del mandrino sposta il punto di contatto del manicotto abrasivo lungo l'asse verticale durante la rotazione: distribuisce l'usura su tutta la superficie del manicotto e contiene il rischio di marcatura del pezzo nei punti di sosta. La fornitura include cinque rulli adattatori (da 2" a ½") con cinque manicotti abrasivi P80 corrispondenti, configurazione che copre i diametri interni più frequenti in falegnameria di precisione e modellismo.
Logistica e supporto Krollit
Spedizione 5-9 giorni lavorativi (7 giorni per le regioni del Sud). Assistenza tecnica in italiano disponibile per tutta la vita del prodotto al numero +39 0825-1494022. Ricambi originali Güde, nastri abrasivi e manicotti di ricambio compatibili con la GSBSM 500 disponibili da magazzino Krollit, Monteforte Irpino (AV).
Per chi è la GSBSM 500
| Profilo |
Compatibilità |
Motivo |
| Falegnameria hobbistica, modellismo, fai-da-te avanzato |
Adatta |
Cambio rapido nastro/mandrino senza chiavi, dotazione completa di 5 rulli e 5 manicotti P80, peso 20 kg che permette installazione su banco da lavoro o spostamento tra postazioni. |
| Restauro di mobili e piccoli oggetti curvi |
Adatta |
Mandrino oscillante per la levigatura di fori, curve interne e profili sagomati che la sola levigatrice a nastro non raggiunge; tavolo inclinabile fino a 45° per rifiniture angolari. |
| Falegnameria professionale con uso continuativo |
Non indicata |
Motore 500 W e peso 20 kg sono dimensionati per uso intermittente. Per produzione continuativa di profili o levigatura di pezzi grandi (oltre 410 x 430 mm) conviene una levigatrice combinata professionale con motore oltre 750 W e piano superiore a 500 mm. |
Non indicata per: levigatura di pezzi metallici di precisione, lavorazione su materiali abrasivi che generano polveri pericolose senza aspirazione collegata, uso prolungato in produzione (motore 500 W non è dimensionato per cicli continui).
Funzioni e modalità di lavorazione
| Modalità nastro abrasivo |
Levigatura piana di bordi rettilinei e superfici esterne |
| Modalità mandrino oscillante |
Levigatura di fori, curve concave, profili sagomati |
| Movimento oscillante |
Spostamento verticale del manicotto durante la rotazione |
| Cambio modalità |
Senza utensili, manuale |
Mandrino e nastro
| Velocità mandrino |
2.000 giri/min |
| Tipo motore |
AC, oscillante |
| Altezza centro mandrino dal piano |
90 mm |
| Dimensioni nastro |
610 x 100 mm |
| Velocità nastro |
8 m/s |
| Grana nastro in dotazione |
P80 |
Tavolo e dimensioni di lavoro
| Superficie di lavoro (L x P) |
410 x 430 mm |
| Inclinazione tavolo |
0°–45° |
| Vano integrato per accessori |
Presente, per rulli, manicotti e inserti |
Motore e alimentazione
| Potenza motore |
500 W |
| Tensione |
230 V monofase |
| Frequenza |
50 Hz |
| Classe di protezione elettrica |
I |
| Grado IP |
X0 |
Aspirazione e rumorosità
| Bocchetta aspirazione |
Ø35 / Ø38,6 mm |
| Livello di potenza sonora (LWA) |
85,9 dB |
Dimensioni e peso
| Dimensioni macchina (L x P x A) |
416 x 460 x 470 mm |
| Peso |
Circa 20 kg |
Dotazione standard
- Levigatrice combinata Güde GSBSM 500
- 1 nastro abrasivo grana K80, 610 x 100 mm
- 5 rulli adattatori per mandrino: 2", 1½", 1", ¾", ½"
- 5 manicotti abrasivi grana K80: Ø13, 19, 26, 38, 51 mm
- 5 inserti da tavolo corrispondenti: Ø13, 19, 26, 38, 51 mm
- 1 chiave di servizio
- Manuale d'uso
Applicazioni professionali
Levigatura interna di fori e curve concave
Il mandrino oscillante con manicotti da Ø13 a Ø51 mm consente la levigatura di fori, sagome curve e profili interni che una levigatrice a nastro non raggiunge. Il movimento oscillante sposta il punto di contatto del manicotto in verticale durante la rotazione, distribuisce l'usura del manicotto su tutta la sua altezza e contiene la formazione di solchi sul pezzo nei punti di sosta. La cinque misure di rulli adattatori (½" – 2") e di manicotti corrispondenti coprono la maggior parte dei diametri interni richiesti in falegnameria, modellismo e restauro.
Levigatura piana di bordi e superfici
Il nastro 610 x 100 mm a 8 m/s lavora bordi rettilinei, superfici esterne e tagli a misura su pezzi piatti. Il tavolo inclinabile 0°–45° consente la rifinitura di smussi e tagli angolari senza riposizionare il pezzo manualmente. La superficie di lavoro 410 x 430 mm definisce il limite di pezzi ricevibili in modalità nastro.
Domande frequenti

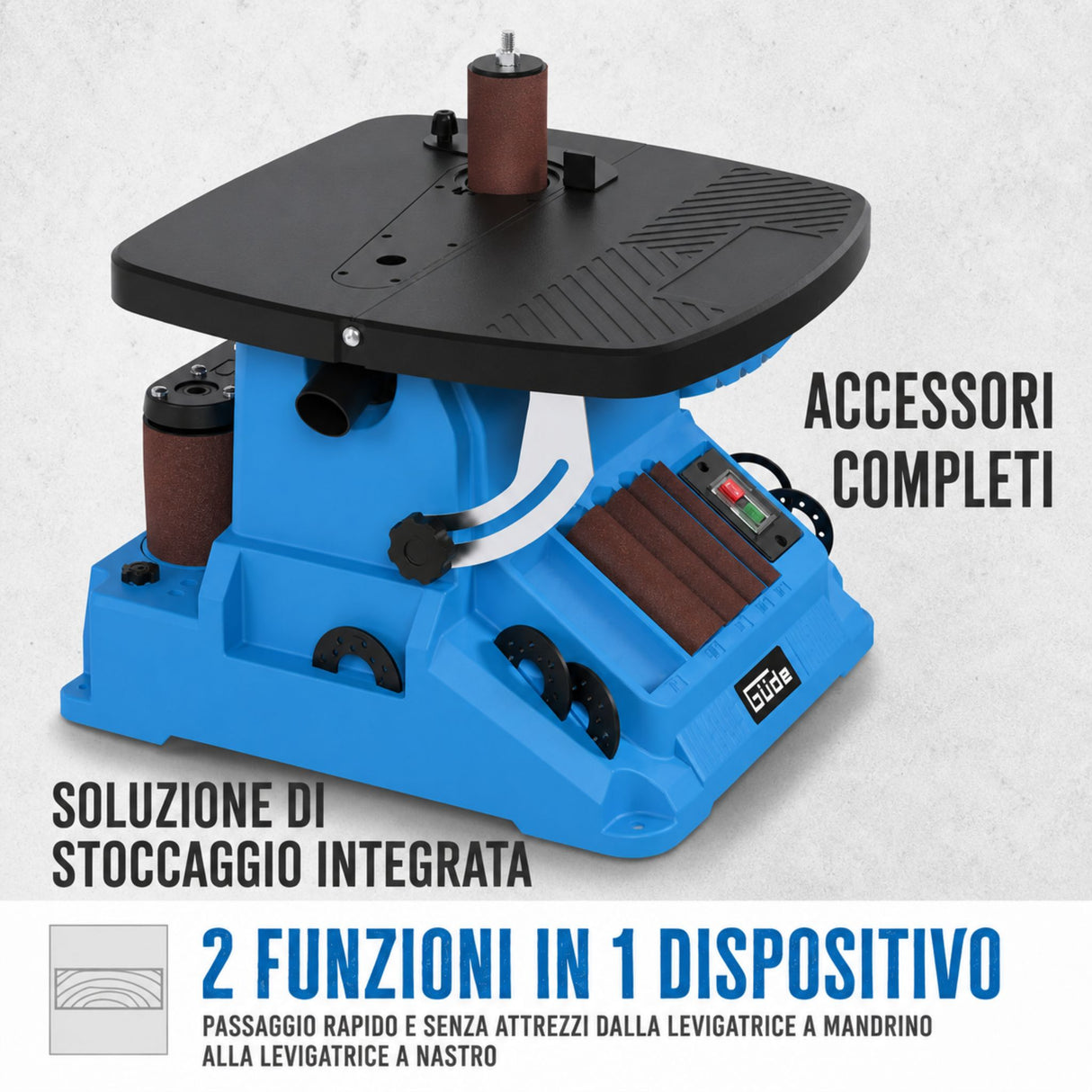

Cosa significa che la GSBSM 500 è "combinata" tra mandrino e nastro?
Significa che la macchina svolge due funzioni distinte: levigatura a nastro (per bordi rettilinei e superfici piane) e levigatura a mandrino oscillante (per fori, curve concave e profili sagomati). Il cambio tra le due modalità è manuale e non richiede chiavi.
Una levigatrice a solo nastro non lavora superfici interne curve, una levigatrice a solo mandrino non lavora bordi rettilinei in modo efficiente. Combinando le due funzioni, la GSBSM 500 copre la maggior parte delle lavorazioni di levigatura in falegnameria hobbistica e modellismo senza richiedere due macchine separate.

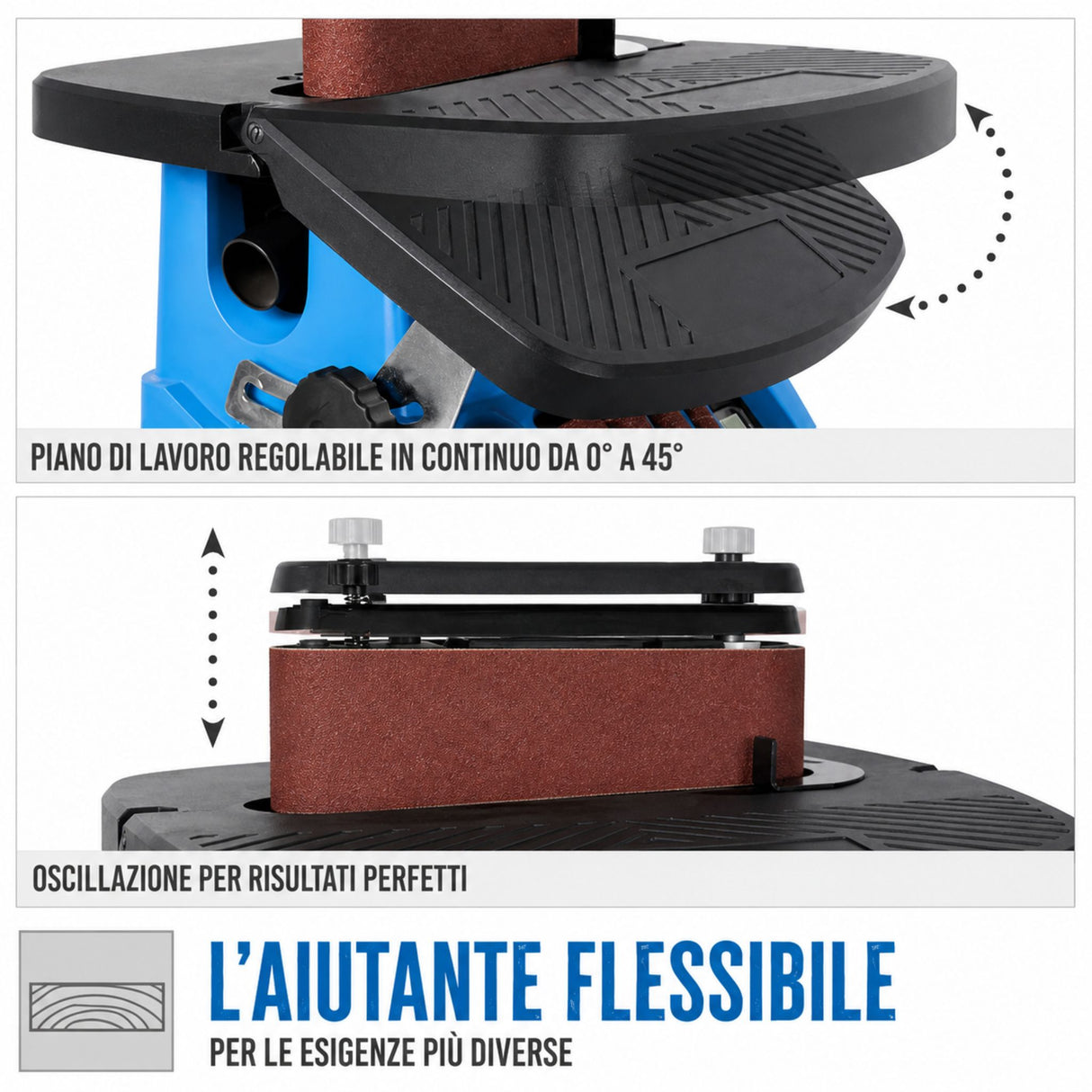

A cosa serve il movimento oscillante del mandrino?
Il movimento oscillante sposta verticalmente il manicotto abrasivo durante la rotazione del mandrino. L'obiettivo è distribuire l'usura del manicotto su tutta la sua altezza invece di concentrarla in una sola fascia, allungandone la durata operativa.
Sul pezzo lavorato, l'oscillazione contiene la formazione di solchi orizzontali nei punti dove l'operatore tiene fermo il pezzo per più secondi, problema tipico delle levigatrici a mandrino non oscillante. Il risultato è una superficie più uniforme con minor intervento di rifinitura manuale.
Quali manicotti e rulli sono inclusi nella confezione?
La fornitura comprende 5 rulli adattatori da 2", 1½", 1", ¾" e ½" e 5 manicotti abrasivi grana K80 con diametri Ø13, 19, 26, 38 e 51 mm, ciascuno abbinato al rullo corrispondente. Sono inclusi anche 5 inserti da tavolo per chiudere l'apertura del piano in funzione del diametro del manicotto in uso.
I manicotti sono materiali di consumo: si esauriscono con l'uso. Krollit fornisce nastri abrasivi 610 x 100 mm in diverse grane e manicotti di ricambio compatibili con la GSBSM 500 per i cinque diametri standard, su richiesta al numero +39 0825-1494022.
L'aspirazione delle polveri è obbligatoria?
La GSBSM 500 dispone di una bocchetta di aspirazione Ø35 / Ø38,6 mm compatibile con aspiratori per legno standard. La connessione a un sistema di aspirazione è raccomandata in qualsiasi lavorazione di legno per contenere la dispersione di polveri respirabili e per mantenere visibile la zona di levigatura.
Senza aspirazione, le polveri si depositano sulla macchina e nell'ambiente di lavoro, riducendo la durata dei cuscinetti e generando un rischio respiratorio sui materiali a polveri fini come MDF, OSB e legni esotici. La levigatura di materiali che producono polveri pericolose (compositi, vernici, alcune resine) richiede aspirazione classificata adeguata.
Il livello sonoro 85,9 dB richiede protezioni acustiche?
Il valore di potenza sonora dichiarato (LWA) è 85,9 dB. La pressione sonora effettiva all'orecchio dell'operatore è inferiore al LWA, ma in lavorazioni continuative conviene utilizzare cuffie o tappi auricolari, in coerenza con la norma di sicurezza sul lavoro che prevede valutazione del rischio rumore sopra 80 dB di esposizione giornaliera equivalente.
In ambiente hobbistico l'uso intermittente abbassa l'esposizione equivalente. In falegnameria didattica e modellismo professionale conviene comunque dotare la postazione di protezioni acustiche e abbinare la macchina ad aspirazione, che riduce ulteriormente il livello percepito.
Quali dimensioni di pezzo posso lavorare?
La superficie di lavoro misura 410 x 430 mm e l'altezza del centro mandrino dal piano è 90 mm. Pezzi che superano queste misure possono comunque essere lavorati appoggiandoli oltre il bordo del piano, fermo restando il limite del nastro 610 x 100 mm in modalità a nastro.
Per pezzi grandi che richiedono una superficie di appoggio superiore (oltre 500 mm di lato) o sezioni di lavorazione che eccedono i 90 mm di altezza dal piano sotto il mandrino, la GSBSM 500 non è dimensionata. In quei casi conviene una levigatrice combinata professionale con piano oltre 500 mm e altezza centro mandrino superiore.
Come avviene il cambio del nastro e del manicotto?
Il cambio nastro e mandrino è senza chiavi: si utilizzano leve e dispositivi a sgancio rapido integrati nella macchina. Il nastro 610 x 100 mm si sostituisce dopo il rilascio della tensione e il manicotto si sfila dal rullo adattatore una volta sbloccata la ghiera superiore.
Il cambio richiede pochi secondi una volta presa familiarità con il meccanismo. Gli inserti da tavolo corrispondenti al diametro del manicotto in uso si scambiano in apertura del piano per chiudere lo spazio attorno al mandrino e contenere l'inserimento di sfridi sotto il piano. La chiave di servizio fornita serve per gli interventi di manutenzione periodica e per l'allineamento del nastro.
