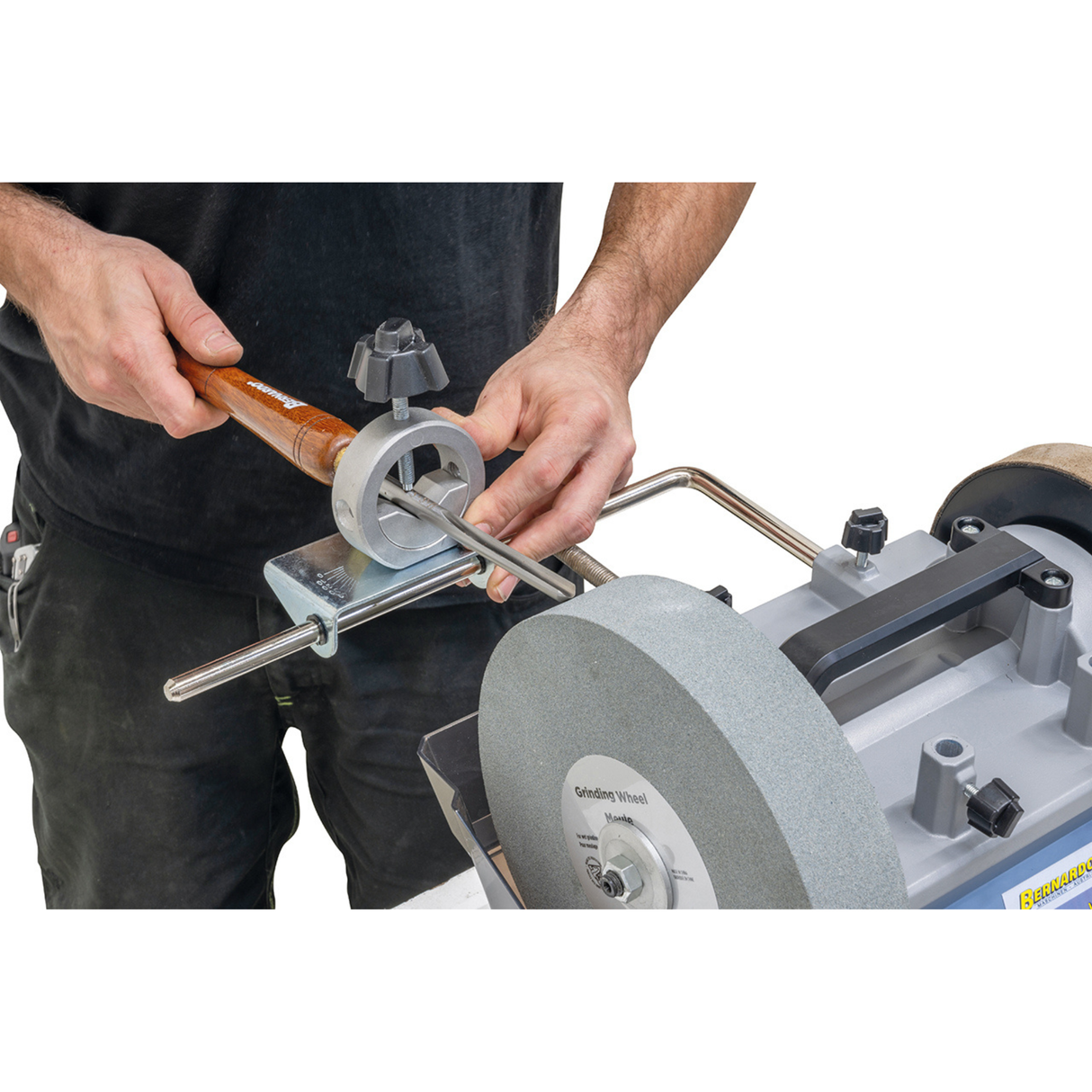

Supporto per sgorbie da tornitura Bernardo per NTS 200 / NTS 250 Pro / NTS 250 Pro Vario
La tornitura cava (lavorazione di fori, cave, profili interni) è una delle operazioni più precise sui torni paralleli. Richiede un posizionamento rigido e preciso dell'utensile (sgorbia) per evitare vibrazioni e garantire finiture costanti. Il supporto Bernardo stabilisce il baricentro dell'utensile rispetto all'asse di rotazione, eliminando oscillazioni e consentendo operazioni a velocità e avanzamenti ottimali.
A differenza del posizionamento libero (mantenuto manualmente), un supporto dedicato consente affidabilità ripetitiva. Professionisti che lavorano piccoli diametri (<Ø 50 mm) o profondità elevate (>100 mm) trovano il supporto essenziale.
Quando usare il supporto:
- Tornitura cava su diametri < Ø 50 mm (fori piccoli, cave, filettature interne)
- Profondità di lavoro > 100 mm (instabilità naturale della sgorbia)
- Finiture ripetitive che richiedono tolleranze strette (±0,1 mm)
- Materiali duri (acciai, ghise grigie) che amplificano vibrazioni
Benefici rispetto posizionamento manuale: Precisione ±0,05 mm garantita, velocità mandrino superiori (+40%), finitura superficiale migliore, riduzione vibrazioni, possibilità di affidare operazione a operatore giovane senza esperienza.
A chi è adatto il supporto Bernardo per tornitura cava
| Profilo |
Adatto? |
Motivo |
| Artigiano / piccola officina |
Ideale |
Se tornitura cava è 20-40% della produzione mensile, il supporto si ammortizza in 100-150 ore di utilizzo. |
| Manutenzione industriale / ricambistica |
Ideale |
Ricambi con fori cavi e filettature interne sono norma. Supporto riduce scarti e rilavorazioni del 30-50%. |
| Officina job-shop |
Ideale |
Versatilità su NTS 200/250 Pro consente gestione lotti diversi senza setup lunghi. Permette operatore junior di ottenere qualità senior. |
| Produzione piccoli lotti |
Adeguato |
Se lotti > 50 pezzi uguali, supporto accelera ciclo e riduce scarti. Se lotti < 20, setup non è giustificato. |
Specifiche tecniche
Compatibilità macchine
| Macchina |
Compatibile? |
Note |
| NTS 200 |
Sì |
Montaggio standard su porta-utensile |
| NTS 250 Pro |
Sì |
Montaggio standard su porta-utensile |
| NTS 250 Pro Vario |
Sì |
Compatibile, cambio velocità non affetto |
| Altre macchine Bernardo |
Verificare |
Compatibile se porta-utensile standard |
Caratteristiche funzionali
| Parametro |
Valore |
| Tipo dispositivo |
Supporto rigido per sgorbie da tornitura cava |
| Applicazione |
Tornitura fori, cave, filettature interne |
| Precisione posizionamento |
±0,05 mm |
| Range diametri utensile |
Ø 6 mm – Ø 16 mm |
| Profondità massima lavorazione |
Fino a 300 mm |
| Materiale corpo supporto |
Acciaio/ghisa, trattato termicamente |
| Montaggio |
Su porta-utensile tornio (pinza/morse) |
| Regolazione |
Manuale, 3 assi X-Y-Z |
Conformità
| Parametro |
Valore |
| Produttore |
Bernardo GmbH, Linz (Austria) |
| Codice articolo Bernardo |
05-20605 |
| Conformità |
Non soggetto a Direttiva Macchine 2006/42/CE (accessorio strumentale) |
| Paese di origine |
Austria |
Dotazione standard
- Supporto rigido per sgorbie da tornitura cava
- Regolazione manuale 3 assi (X, Y, Z)
- Adattatore montaggio porta-utensile tornio
Accessori optional e complementari
-
Sgorbie complete set Bernardo (per tornitura cava Ø 6-16 mm)
-
Compensatore anti-vibrazioni (riduttore oscillazioni per diametri < Ø 25 mm)
-
Lubrificante specifico tornitura cava (Bernardo, per finitura speculare)
-
Set blocchi riscontro precisione (per regolazione rapida profondità fissa)
Domande frequenti
Quale precisione garantisce il supporto Bernardo 05-20605?
Posizionamento ±0,05 mm lungo i tre assi (X-Y-Z). Significa fori ripetibili a tolleranza h7-h9 (ISO). Con operatore esperto e sgorbie affilate, otterrai finitura speculare Ra 1,6 μm su diametri Ø 8-Ø 16 mm.
Posso usare il supporto su NTS 200 con la stessa precisione che su NTS 250 Pro?
Sì, la precisione del supporto è indipendente dalla macchina. Differenza: NTS 200 ha velocità mandrino massima 1.500 rpm, NTS 250 Pro 2.200 rpm. Con NTS 250 Pro puoi accelerare cicli tornitura cava del 30-40% senza perdere precisione.
Come calibro il supporto quando lo installo per la prima volta?
(1) Monta la sgorbia nel supporto. (2) Accendi tornio a bassa velocità (200 rpm). (3) Avvicina lentamente sgorbia al pezzo finché non tocca. (4) Azzera i tre contatori (X-Y-Z). (5) Regola avanzamento manuale: 0,1-0,3 mm per giro per tornitura cava Ø < 16 mm. (6) Fai una prova su scarto.
Che sgorbie sono compatibili con il supporto 05-20605?
Diametri utensile Ø 6-16 mm. Qualsiasi sgorbia HSS o carburo in questo range. Bernardo offre set completi (05-20620 series). Compatibili anche sgorbie di altri produttori (Index, Dormer, Widia) purchè diametro rientra nel range.
Il supporto è sensibile alle vibrazioni del tornio?
No. Il supporto elimina vibrazioni dell'utensile, non della macchina. Se il tornio ha vibrazione strutturale alta (albero consumato, cuscinetti logori), il supporto non la compenserà. Richiede macchina in buone condizioni.
Posso usare il supporto anche per tornitura esterna (cilindrica)?
Teoricamente sì (il supporto regge qualsiasi utensile Ø 6-16 mm), ma non è ottimale. Il supporto è design per instabilità dell'utensile in profondità (cava), non per tornitura esterna. Per cilindrica, usa il porta-utensile standard del tornio.
Qual è il tempo di setup per installare il supporto?
Prima volta: 30-45 minuti (calibrazione 3 assi + prova su scarto). Setup successivi: 5-10 minuti (regolazione profondità, cambio sgorbia). Una volta configurato per un diametro/profondità, ritornare a quella configurazione richiede < 5 minuti.
Il supporto riduce la velocità di taglio massima del tornio?
No. Il supporto non limita velocità mandrino. Però, per tornitura cava con supporto rigido, consigli velocità ridotte vs tornitura libera: Ø 6 mm = 1.200 rpm, Ø 10 mm = 800 rpm, Ø 16 mm = 600 rpm (conservative, per finitura speculare).
La garanzia copre se la sgorbia si rompe durante l'uso?
No. Garanzia Bernardo copre difetti costruttivi del supporto (cricche, gioco eccessivo). Rottura sgorbia è responsabilità operatore (uso improprio, velocità eccessiva, avanzamento troppo forte). Sgorbie Bernardo hanno garanzia autonoma del produttore.
