Trapano a colonna FDM 510 - 20 / 400 V
Descrizione

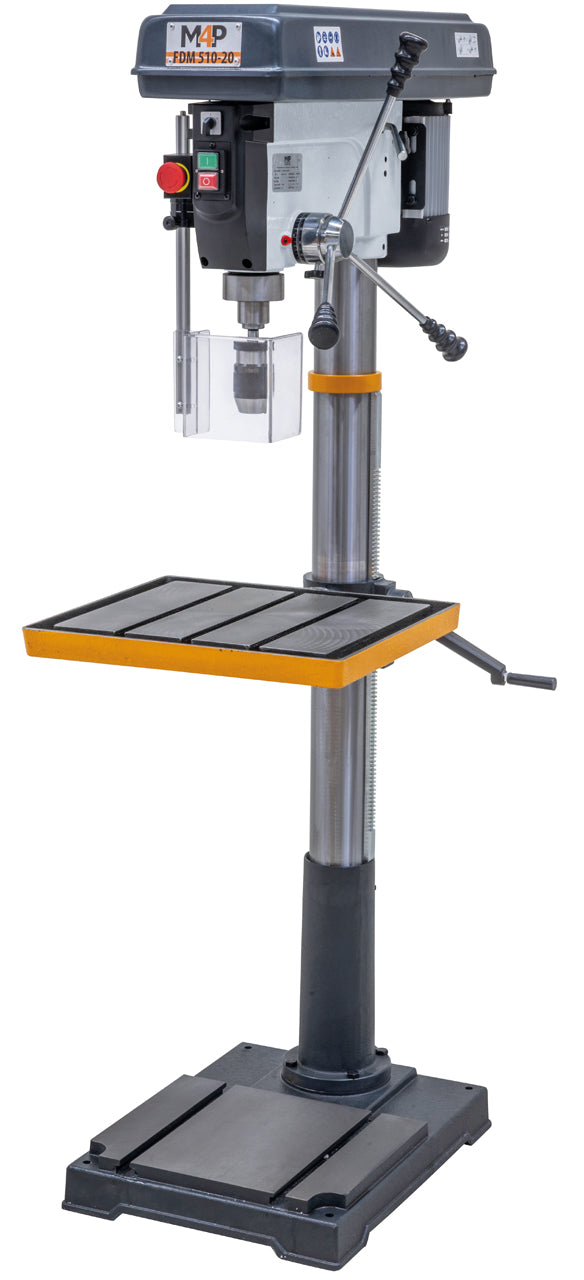

Il trapano a colonna FDM 510 - 20 è una macchina da pavimento alimentata a 400 V, con capacità di foratura fino a 32 mm, attacco mandrino cono Morse MT 4 e 12 velocità da 120 a 3.480 giri/min. Il motore in alluminio da 1,5 kW ha di serie l'inversione del senso di rotazione. La tavola 480 × 425 mm con cave a T e canalina perimetrale per il refrigerante si inclina di ±45°, la colonna ha un diametro di 90 mm e la corsa del cannotto è di 120 mm.
Quali sono le caratteristiche principali del FDM 510 - 20?
- Capacità di foratura fino a 32 mm con attacco mandrino cono Morse MT 4

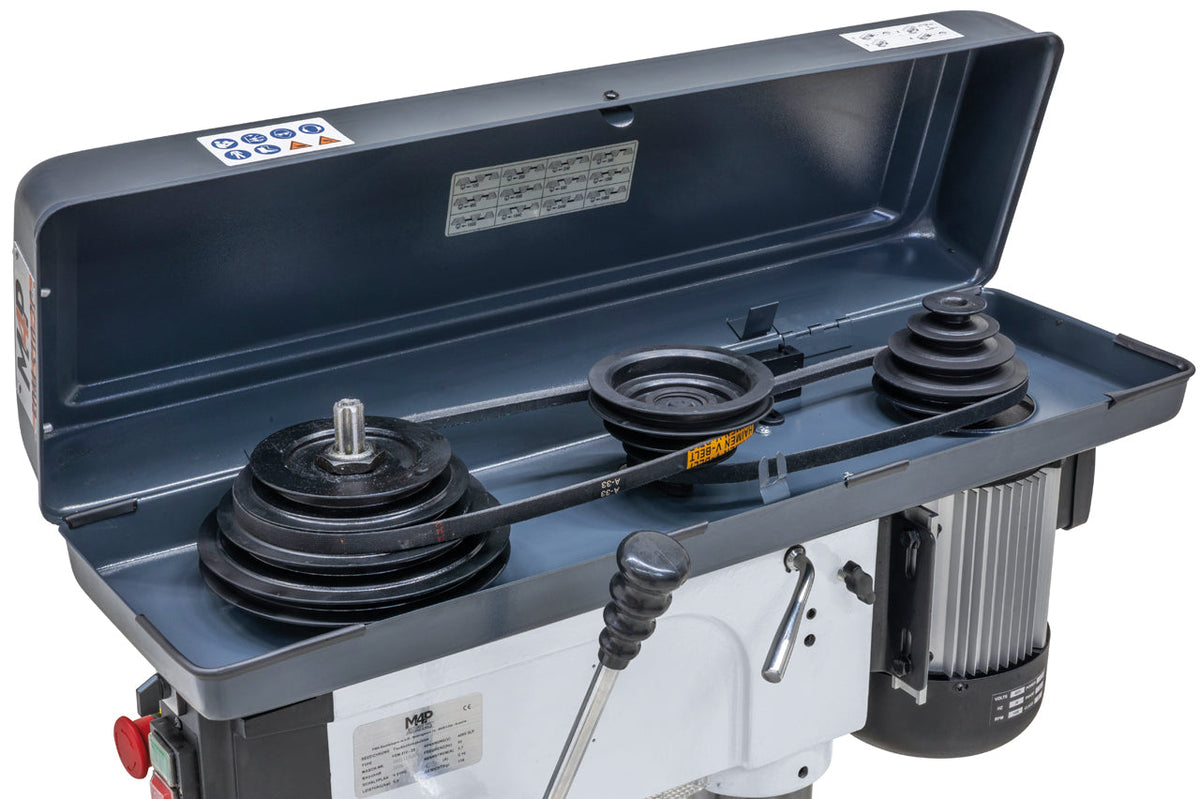

- 12 velocità da 120 a 3.480 giri/min, con regime minimo adatto ai grandi diametri su acciaio

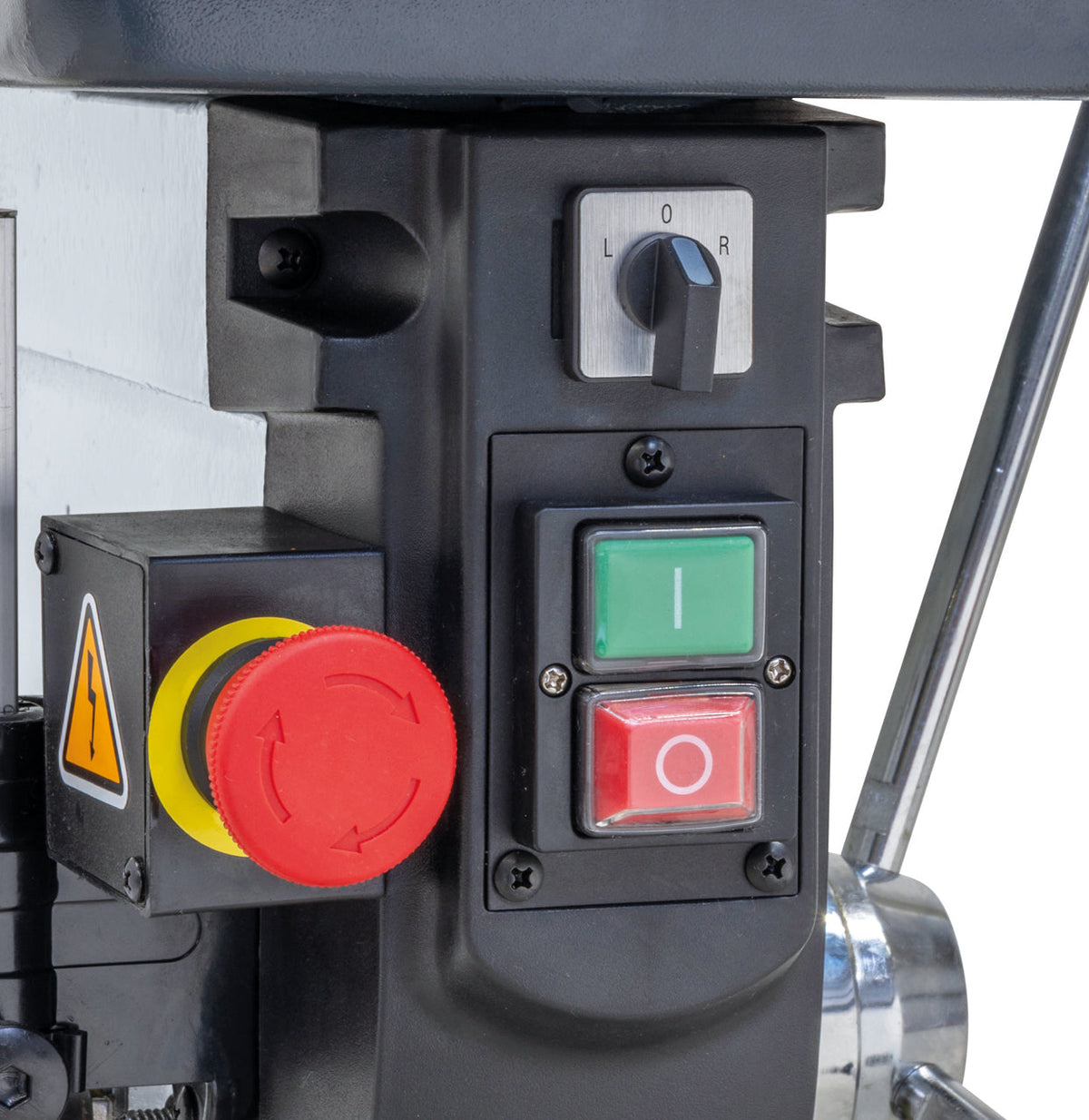

- Inversione del senso di rotazione destro/sinistro con commutatore a camme, di serie

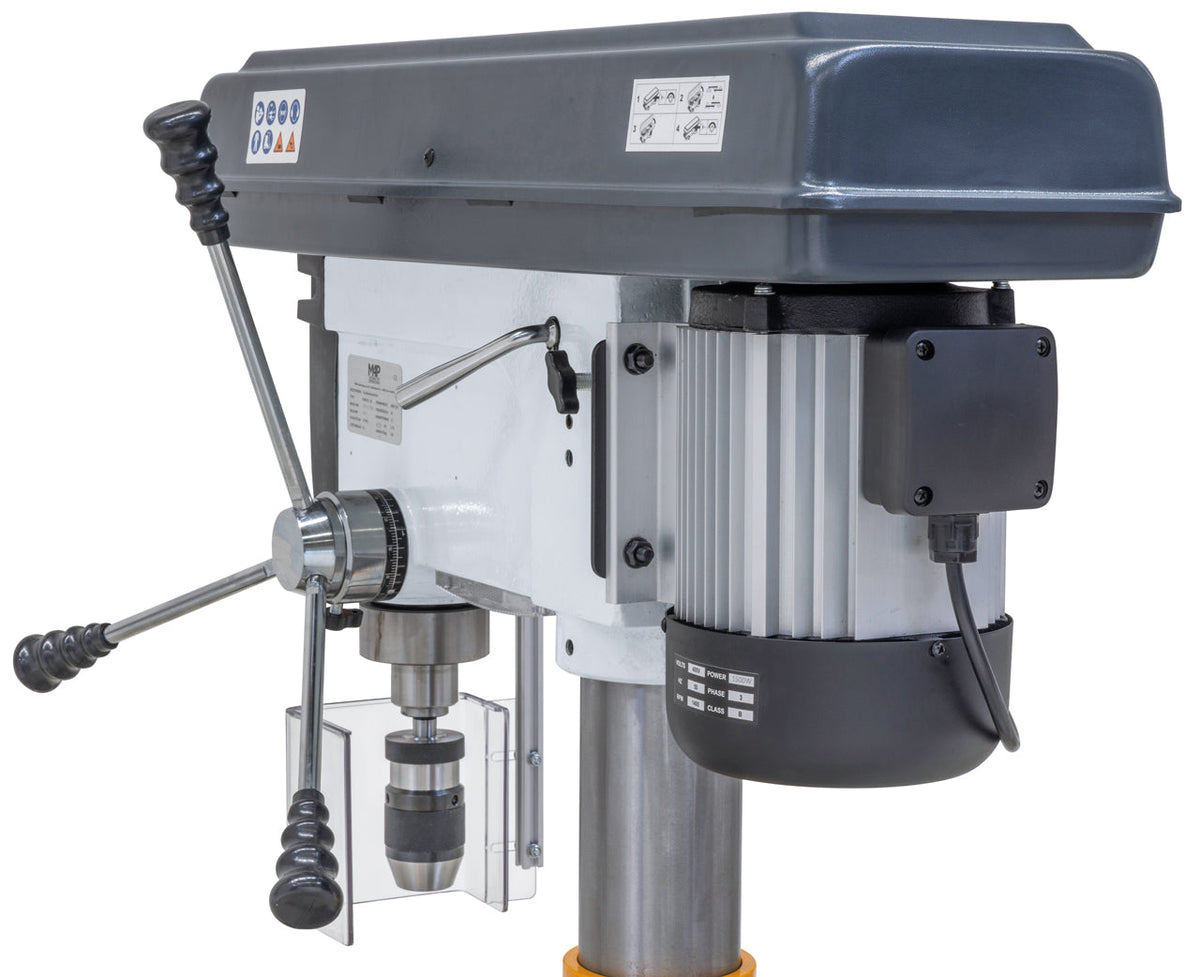

- Motore in alluminio da 1,5 kW con grado di protezione IP54

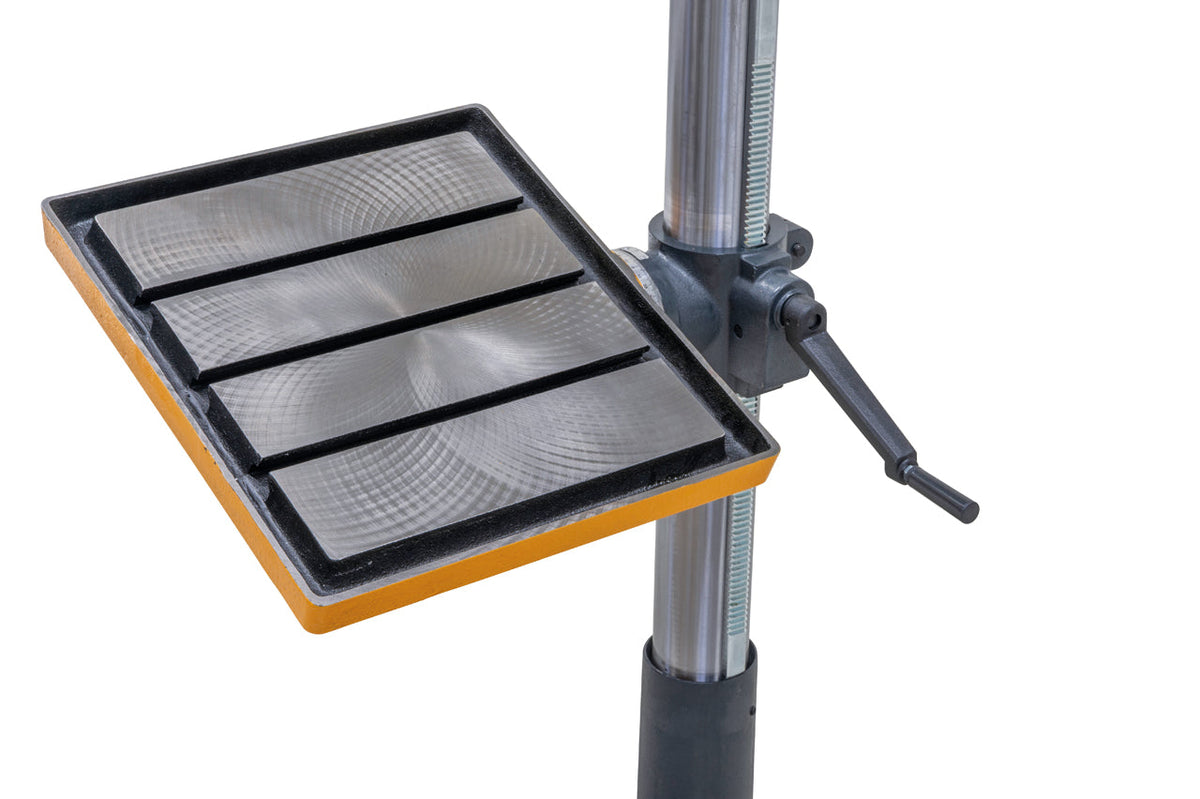

- Tavola lavorata 480 × 425 mm con cave a T e canalina perimetrale per il refrigerante
- Tavola inclinabile da -45° a +45°, regolabile in altezza tramite cremagliera e manovella

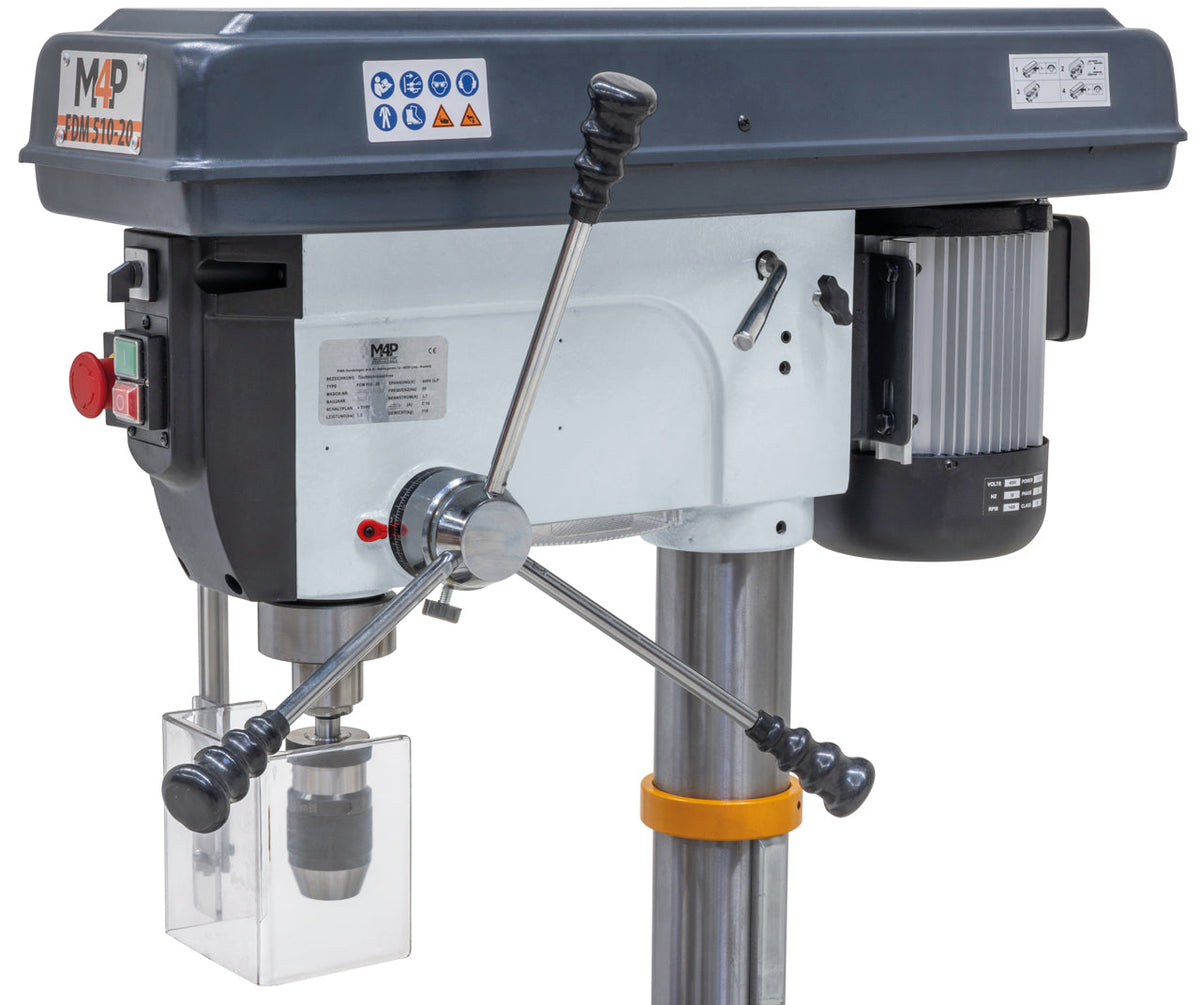

- Cannotto su cuscinetti a sfere di qualità con corsa di 120 mm
- Colonna Ø 90 mm e sbraccio di 255 mm

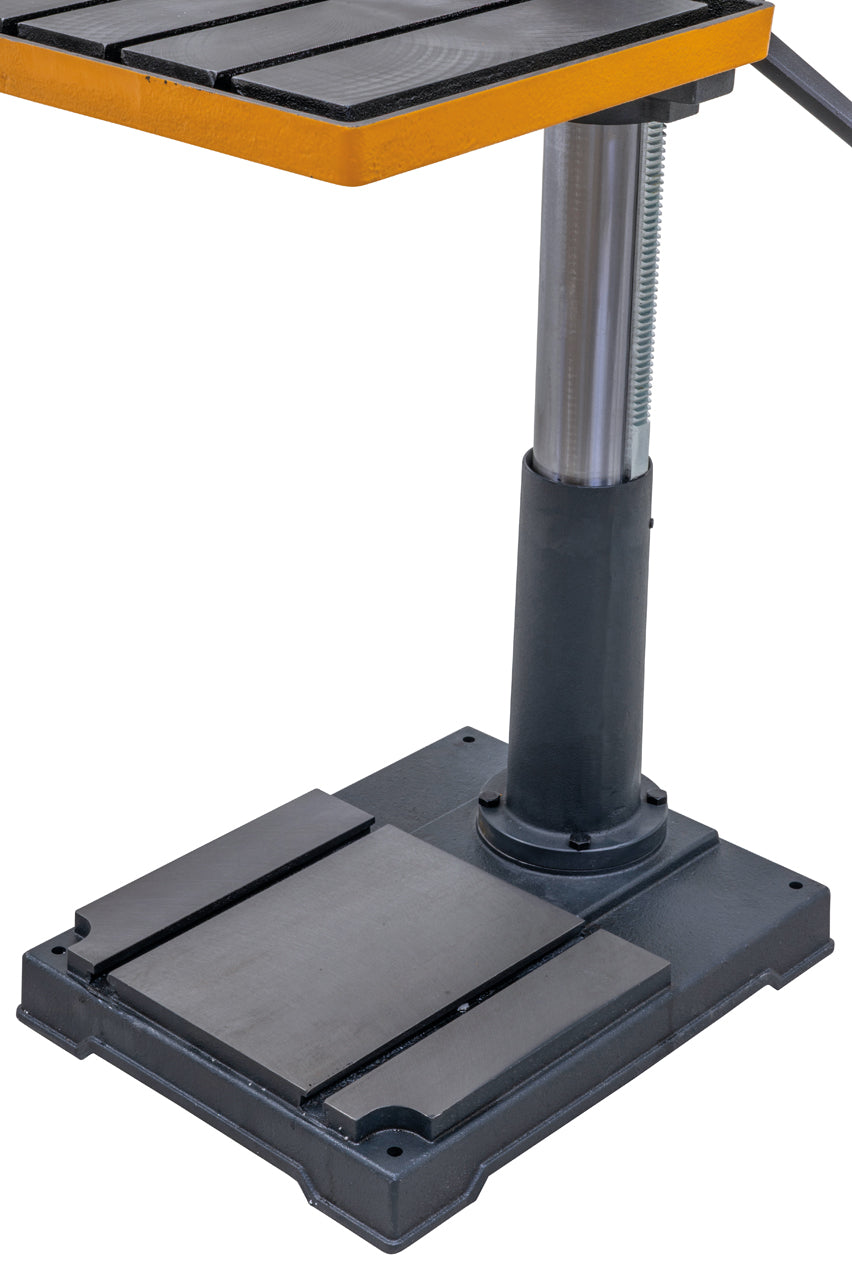

- Basamento lavorato 410 × 330 mm per il fissaggio di pezzi alti
- Protezione regolabile in altezza e pulsante di arresto di emergenza separato
Per quali lavorazioni è indicato?
Il FDM 510 - 20 è adatto a officine meccaniche, carpenterie metalliche, reparti manutenzione e produzione che forano acciaio, alluminio e altri materiali fino a 32 mm, anche su pezzi alti o pesanti. Il regime minimo di 120 giri/min e la corsa del cannotto di 120 mm sono utili per fori profondi e di grande diametro; la canalina della tavola raccoglie il refrigerante. Richiede il collegamento a una linea trifase a 400 V e un pavimento in grado di sostenere circa 110 kg.
Non è indicato per chi dispone solo di una presa monofase a 230 V, né per pezzi che richiedono di spostare il punto di foratura oltre lo sbraccio di 255 mm: in questi casi serve un trapano radiale.
Dati tecnici
Capacità di lavorazione
| Capacità max di foratura | 32 mm |
| Sbraccio (distanza mandrino-colonna) | 255 mm |
Mandrino e velocità
| Mandrino portapunta | 1–16 mm / B 16 |
| Attacco mandrino | Cono Morse MT 4 |
| Velocità mandrino | 12 velocità, 120–3.480 giri/min |
| Corsa cannotto | 120 mm |
| Senso di rotazione | Destro / sinistro (inversione di marcia) |
Tavola e area di lavoro
| Inclinazione tavola | da -45° a +45° |
| Distanza max mandrino-tavola | 700 mm |
| Distanza mandrino-basamento | 1.185 mm |
| Diametro colonna | 90 mm |
| Dimensioni tavola | 480 × 425 mm |
| Larghezza cave a T | 16 mm |
| Superficie utile basamento | 410 × 330 mm |
Motore e alimentazione
| Potenza resa motore S1 100% | 1,5 kW |
| Potenza assorbita motore S6 40% | 2,2 kW |
| Tensione | 400 V |
| Protezione motore | IP54 |
Dimensioni e peso
| Dimensioni macchina (L × P × H) | 570 × 830 × 1.700 mm |
| Peso | circa 110 kg |
Dotazione inclusa
Dotazione inclusa
Il trapano a colonna FDM 510 - 20 viene fornito con i seguenti accessori e componenti di serie:

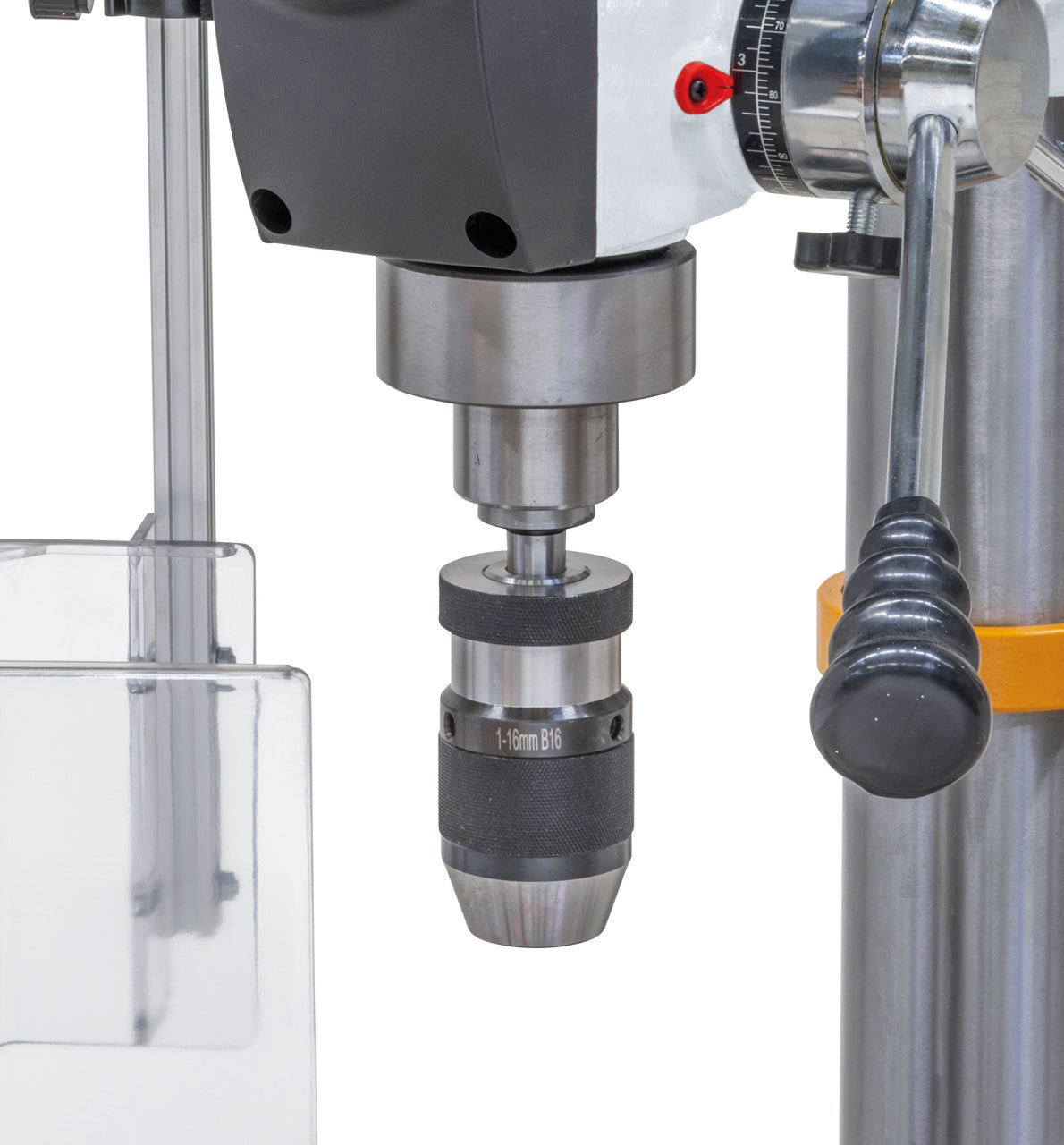

- Mandrino autoserrante 1–16 mm / B 16 – per il serraggio rapido delle punte senza chiave.
- Albero portamandrino MT 4 / B 16 – per collegare il mandrino all'attacco cono Morse MT 4.
- Commutatore a camme destra/sinistra – per invertire il senso di rotazione del mandrino.
- Protezione regolabile in altezza – per proteggere la zona di foratura durante la lavorazione.
- Pulsante di arresto di emergenza separato – per fermare rapidamente la macchina.
Garanzia
Le condizioni di garanzia e le modalità di assistenza sono disponibili nella pagina dedicata di Krollit.
Consulta le condizioni di garanzia KrollitFAQ / Domande frequenti
Cosa può lavorare il trapano a colonna FDM 510 - 20?
Il FDM 510 - 20 fora acciaio, alluminio e altri materiali fino a 32 mm di diametro, scegliendo punta e velocità in base al materiale.
Con 1.185 mm tra mandrino e basamento e una superficie utile del basamento di 410 × 330 mm, consente di forare anche pezzi alti e pesanti.
Qual è la capacità massima di foratura?
La capacità massima è di 32 mm. Il mandrino autoserrante incluso accetta punte da 1 a 16 mm con attacco B 16; per i diametri maggiori si utilizzano punte con codolo conico nell'attacco cono Morse MT 4.
Quante velocità ha il FDM 510 - 20?
Il mandrino ha 12 velocità, da 120 a 3.480 giri/min. Le velocità basse servono per punte grandi e acciaio, quelle alte per punte piccole, alluminio e materiali teneri.
A cosa serve l'inversione di marcia?
Il commutatore a camme incluso inverte il senso di rotazione del mandrino. La rotazione sinistra è utile per estrarre utensili rimasti bloccati e per le lavorazioni che la richiedono, senza intervenire sul collegamento elettrico.
Qual è lo spazio di lavoro disponibile?
Lo sbraccio è di 255 mm. La distanza massima tra mandrino e tavola è di 700 mm, quella tra mandrino e basamento di 1.185 mm. La corsa del cannotto è di 120 mm.
Com'è fatta la tavola di lavoro?
La tavola lavorata misura 480 × 425 mm, ha cave a T da 16 mm e una canalina perimetrale per il refrigerante. Si inclina da -45° a +45° e si regola in altezza sulla colonna Ø 90 mm tramite cremagliera e manovella.
Che differenza c'è con l'FDM 430 - 16 RL?
Il FDM 510 - 20 è più grande e potente: capacità di 32 mm invece di 25 mm, attacco MT 4 invece di MT 3, motore da 1,5 kW, colonna da 90 mm, tavola 480 × 425 mm e corsa del cannotto di 120 mm. Entrambi hanno l'inversione di marcia di serie.
Che alimentazione richiede?
Funziona a 400 V trifase. Il motore in alluminio IP54 ha una potenza resa di 1,5 kW in servizio continuo S1 e una potenza assorbita di 2,2 kW in servizio S6 40%.
Quanto pesa e quanto spazio occupa?
Pesa circa 110 kg. Le dimensioni di ingombro sono 570 × 830 × 1.700 mm (L × P × H).
Quali dispositivi di sicurezza sono presenti?
La macchina ha una protezione regolabile in altezza sulla zona di foratura e un pulsante di arresto di emergenza separato.
-
