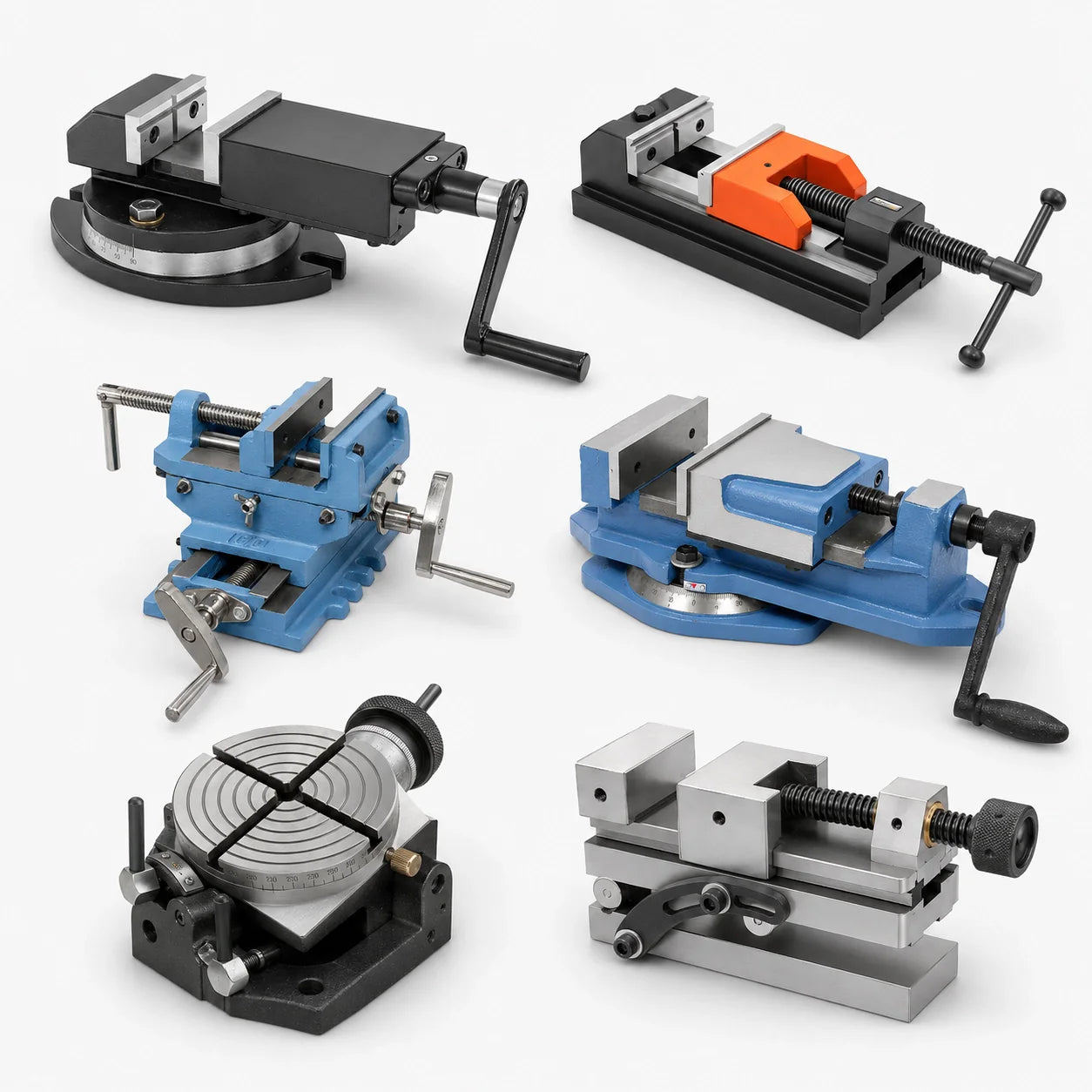

Morsa e tavolo rotante

La larghezza delle ganasce è la prima cosa da scegliere

La morsa si sceglie per la larghezza delle ganasce, che va abbinata alla dimensione del pezzo e al piano della macchina. In catalogo le ganasce vanno da 50 a 210 mm, con aperture da 50 a 215 mm. Una morsa con ganasce strette serra pezzi piccoli con precisione, una con ganasce larghe regge i lavori più impegnativi senza che il pezzo si muova sotto la lavorazione. Oltre alla larghezza conta il tipo di macchina: ogni lavorazione richiede una morsa diversa, e montarne una non adatta riduce la precisione e la sicurezza del serraggio.

Quale morsa per ogni macchina

Per il trapano e la foratrice si usa la morsa con base girevole, come la BM 150 in ghisa (€70,00), che orienta il pezzo sotto la punta. Per la fresatrice serve una morsa compatibile con le cave a T del piano, come la idraulica VH 150 (€850,03) per le fresatrici CNC e universali. Per la rettifica si usano morse di precisione in acciaio temprato e rettificato, e per gli angoli precisi la morsa con barra seno QGJ 125 (€478,02), che imposta inclinazioni esatte. Le macchine corrispondenti sono tra i trapani e fresatrici per metallo.

Tavola rotante e tavola a croce: non sono la stessa cosa

Sono due accessori con funzioni diverse, spesso confusi. La tavola rotante fa girare il pezzo attorno a un asse per lavorazioni circolari e divisioni angolari, come la RT 3 da Ø75 mm con rapporto 36:1 (€157,00). La tavola a croce, o incrociata, sposta il pezzo lungo gli assi X e Y con due manovelle, per posizionarlo con precisione sotto l'utensile senza muovere la macchina. La KT 205 da 640 × 205 mm (€735,03) ha corse di 370 e 200 mm con cave a T da 10 mm. Si sceglie la rotante per le lavorazioni angolari, la tavola a croce per il posizionamento lineare di precisione.

Morse di precisione e con barra seno per la rettifica

Sulla rettificatrice e nei lavori di controllo servono morse in acciaio temprato e rettificato, con ganasce parallele entro tolleranze strette. La morsa QKG 125 (€255,00) si usa per il controllo e la smerigliatura di precisione, mentre la versione con barra seno imposta angoli esatti per la rettifica e la fresatura angolare. Sono morse pensate per chi lavora su tolleranze fini, dove un serraggio impreciso si traduce direttamente in un errore di misura sul pezzo finito.

Morse idrauliche e abbinate alla macchina

Le morse idrauliche, come la VH 150 (€850,03), riducono lo sforzo dell'operatore e mantengono una forza di serraggio costante, utile nella lavorazione ripetitiva. Alcune morse idrauliche sono dedicate a una macchina specifica, ad esempio la serie MSB per le seghe a nastro Bernardo MSB 320, e si abbinano solo a quel modello. In questi casi la morsa fa parte del sistema della macchina e va scelta in funzione del modello esatto, non come accessorio universale.
