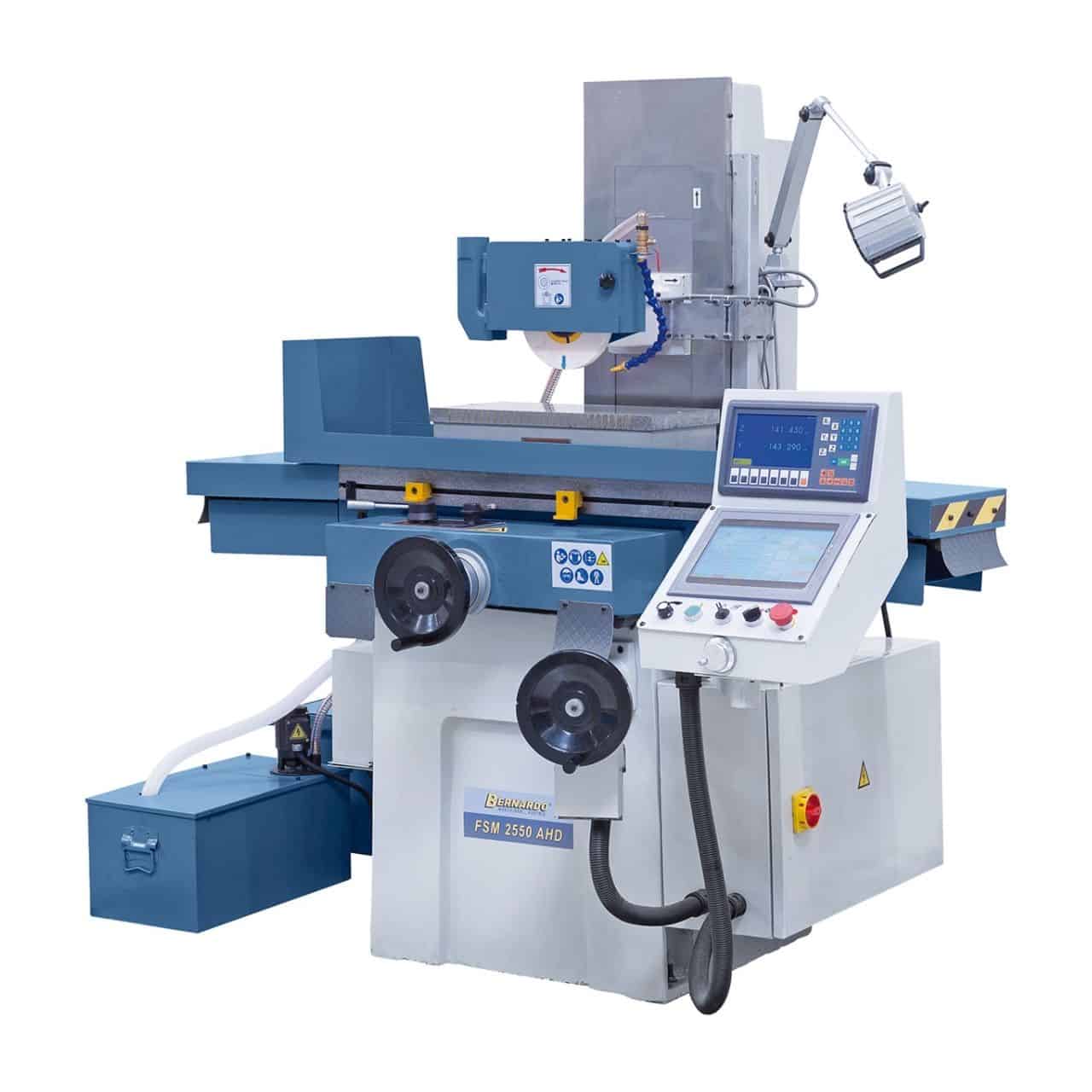

FSM 2550 AHD Flachschleifmaschine
FSM 2550 AHD Flachschleifmaschine ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Fügen Sie einige allgemeine Informationen zu Ihren Liefer- und Versandrichtlinien hinzu.
FSM 2550 AHD Flachschleifmaschine
-
Descrizione
-
Specifiche Tecniche
-
Sicurezza del prodotto
-
Bewertungen
Descrizione
Eigentum
- Reduzierter Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in der X- und Y-Achse
- Längsführung V-Flachtisch, Querführung Doppel-V-Tisch
- Spezielle vorgespannte Lagerung ohne Axial- und Radialspiel in der Schleifspindel
- Hohe Stabilität durch starke Rippen und große Wandstärken
- Automatischer Vertikalvorschub mit digitaler Steuerung und Servomotor
- Das ausgeklügelte Hydrauliksystem garantiert ein sanftes Drehen des Tisches auch bei hohen Belastungen desselben
- Schnelles Anfahren der Werkstückhöhe, einstellbarer Ausgleichshub und Funkenunterdrückung; automatisches Abheben nach Programmende
- Einstellbare Längs- und Querbewegung des Tisches durch Endschalter
Standardzubehör
- ES-12 H 2-Achsen-Positionsanzeige mit LCD-Display
- Touchscreen-Steuerung
- Elektronische Kurbel
- Schleifscheibenbohren
- Scheibenflansch
- LED-Arbeitsleuchte
- Elektromagnetische Klemmplatte
- Ausgleichsunterstützung
- Ausgleichswelle
- Schutzhüllen
- Entmagnetisierungsgerät
- Kühlsystem
- Diamantextraktor
- Maschinenfüße
- Zentralschmierung
- Steuergerät
technische Daten
|
Tischspannfläche |
250 x 520 mm |
|
Anzahl T-Nuten / Breite |
1 / 14 mm |
|
Elektronische Magnetspannplatte |
250 x 500 mm |
|
Maximaler Verfahrweg, längs |
560 mm |
|
Maximaler Verfahrweg quer |
260 mm |
|
Abstand Spindelmitte / Tisch max. |
450 mm |
|
Max. Stückgewicht* |
150 kg |
|
Schleifscheibenbohren |
200 x 20 x 31,75 mm |
|
Tischgeschwindigkeit, hydraulisch |
2 - 18 m/min |
|
Querverstellung |
|
|
Automatischer, transversaler Ansatz |
0,5 – 10 mm/Hub |
|
Schneller, quer verlaufender Lauf |
990 mm/min |
|
Queranfahrt pro Knopfumdrehung |
4 mm/Umdrehung |
|
Skaleneinteilung auf dem Flyer |
0,02 mm |
|
Vertikaler Ansatz |
|
|
Manuelle Einrichtung |
0,01 / 0,1 mm |
|
Schneller, vertikaler Lauf |
360 mm/min |
|
Vertikale Annäherung pro Knopfumdrehung |
2 mm/Umdrehung |
|
Skaleneinteilung auf dem Flyer |
0,01 mm |
|
Schleifspindelmotor |
1,5 kW |
|
Spindeldrehzahl |
2850 U/min |
|
Hydraulikpumpenmotor |
1,5 kW |
|
Vertikaler Vorschubmotor |
0,75 kW |
|
Länge |
1700 mm |
|
Tiefe |
1400 mm |
|
Höhe |
1750 mm |
|
Gewicht ca. |
1100 kg |
