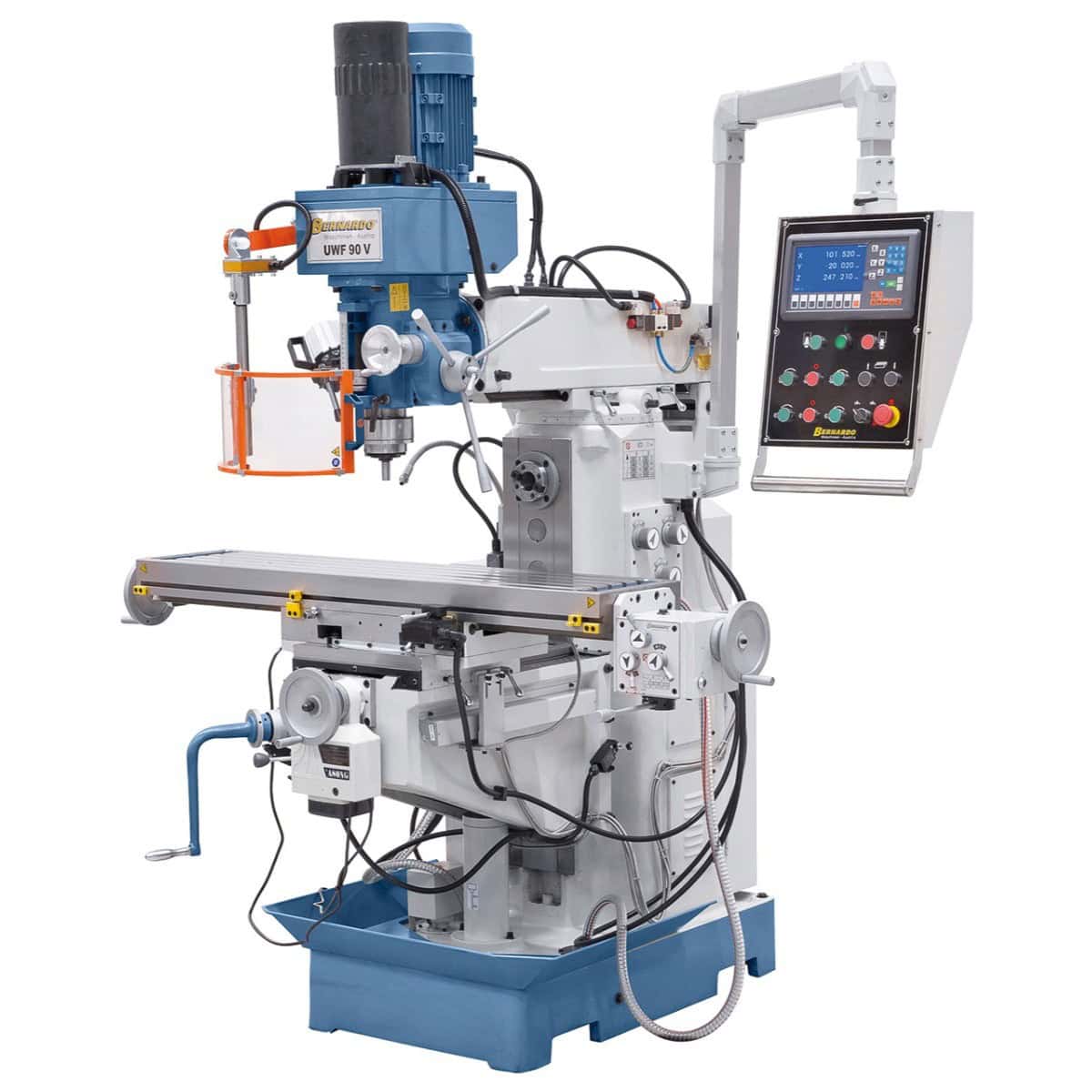

Universal-Fräsmaschine UWF 90 V Vario
Die Universalfräsmaschine UWF 90 V Vario ist auf hohe Präzision und Produktivität bei der Bearbeitung von Einzelteilen und Kleinserien ausgelegt. Dank ihrer einfachen Handhabung und Vielseitigkeit eignet sie sich besonders für den Maschinenbau, den Anlagenbau und die Fertigung von Einzelteilen. Das Modell UWF 90 V Vario ist mit automatischen Vorschüben in der X- und Y-Achse, einem Motor zur Positionierung der Z-Achse und einem automatischen Spindelvorschub ausgestattet. Diese Eigenschaften gewährleisten einen kontinuierlichen und präzisen Arbeitsablauf, optimieren die Produktion und reduzieren Ausfallzeiten. Die Maschine verfügt zudem über einen soliden Gussunterbau, der einen vibrationsfreien Betrieb gewährleistet.
Hauptmerkmale:
- Pneumatische Klemmung : Durch die pneumatische Klemmung der Werkstücke können Fräser schnell gewechselt werden, was die Betriebseffizienz verbessert.
- Automatischer Vorschub und Eilgang : Automatische Vorschübe auf der X- und Y-Achse sowie der Eilgang ermöglichen eine präzise und schnelle Bearbeitung und verkürzen die Wartezeiten.
- Z-Achsen-Positionierungsmotor : Der Z-Achsen-Motor ermöglicht eine präzise Steuerung und erleichtert die Positionierungsvorgänge während der Bearbeitung.
- Automatischer Spindelvorschub : Mit einer Vorschubgeschwindigkeit von 0,08 – 0,25 mm/U sorgt das automatische Spindelvorschubsystem für Präzision bei Bohr- und Fräsvorgängen.
- Robuste Konstruktion : Die Gusseisenbasis und die schweren Ventilführungen sorgen für Stabilität und minimieren Vibrationen, wodurch die Qualität der Bearbeitung verbessert wird.
- Leise Getriebe : Die im Ölbad laufenden Getriebezahnräder sorgen für einen reibungslosen und geräuscharmen Betrieb und erhöhen so die Lebensdauer der Maschine.
Standardzubehör:
- ES-12 H 3-Achsen-Positionsanzeige mit LCD-Display
- Pneumatische Werkstückspannung (DIN 2080)
- M 16 Spannfutter
- Horizontale externe Unterstützung
- Einstellbare Schutzvorrichtung
- Schutzabdeckung für Horizontalfräsen
- ISO 40 / B18, ISO 40/MK 3 Adapter
- Reduziermuffe MK 3/2
- Langes Bohrfutter ISO 40/27 mm, ISO 40/32 mm
- Kühlsystem
- LED-Autolicht
- Erweitertes Steuergerät
Technische Daten :
| Merkmal | Detail |
|---|---|
| Tischabmessungen | 1270 x 280 mm |
| Spindelbefestigung | ISO 40 |
| Anzahl der Umdrehungen der Vertikalspindel | (8) 90 – 2000 U/min |
| Horizontale Spindeldrehzahl | (12) 40 – 1300 U/min |
| Lochstrich | 120 mm |
| Spindelstromversorgung | 0,08 / 0,15 / 0,25 mm/U |
| Längsweg (X) | 750 mm* |
| Querhub (Y) | 230 mm |
| Vertikaler Hub (Z) | 300 mm |
| Länge der Arme | 240 – 740 mm |
| Kipptisch | von -45° bis +45° |
| Spindelkopf-Neigungsbereich | von -90° bis +90° |
| Spindel-/Tischabstand | 125 – 425 mm |
| Längsvorschubbereich | (8) 32 – 700 mm/min |
| Eilgang Z-Achse | 660 mm/min |
| T-Nutengröße | 14 mm |
| Vertikale Motorleistung | 2,2 kW |
| Horizontale Motorleistung | 2,2 kW |
| Maschinenabmessungen (L x B x H) | 1750 x 1500 x 2200 mm |
| Gewicht | 1310 kg |
- Manueller Längshub
Die Universalfräsmaschine UWF 90 V Vario ist die ideale Lösung für Werkstätten, die eine vielseitige und präzise Maschine für die Fertigung von Einzelteilen oder Kleinserien benötigen. Ausgestattet mit automatischen Vorschüben und einem Spindelvorschubsystem ist die UWF 90 V Vario auf einfache Bedienung und hohe Produktivität ausgelegt und gewährleistet dank ihrer robusten und stabilen Konstruktion gleichzeitig höchste Verarbeitungsqualität.
