Bernardo | SKU:
05-1375
USM 500 Universalschleifer
USM 500 Universalschleifer ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Fügen Sie einige allgemeine Informationen zu Ihren Liefer- und Versandrichtlinien hinzu.
USM 500 Universalschleifer
Grundpreis
/
Nicht verfügbar
-
Descrizione
-
Specifiche Tecniche
-
Sicurezza del prodotto
-
Bewertungen
Descrizione

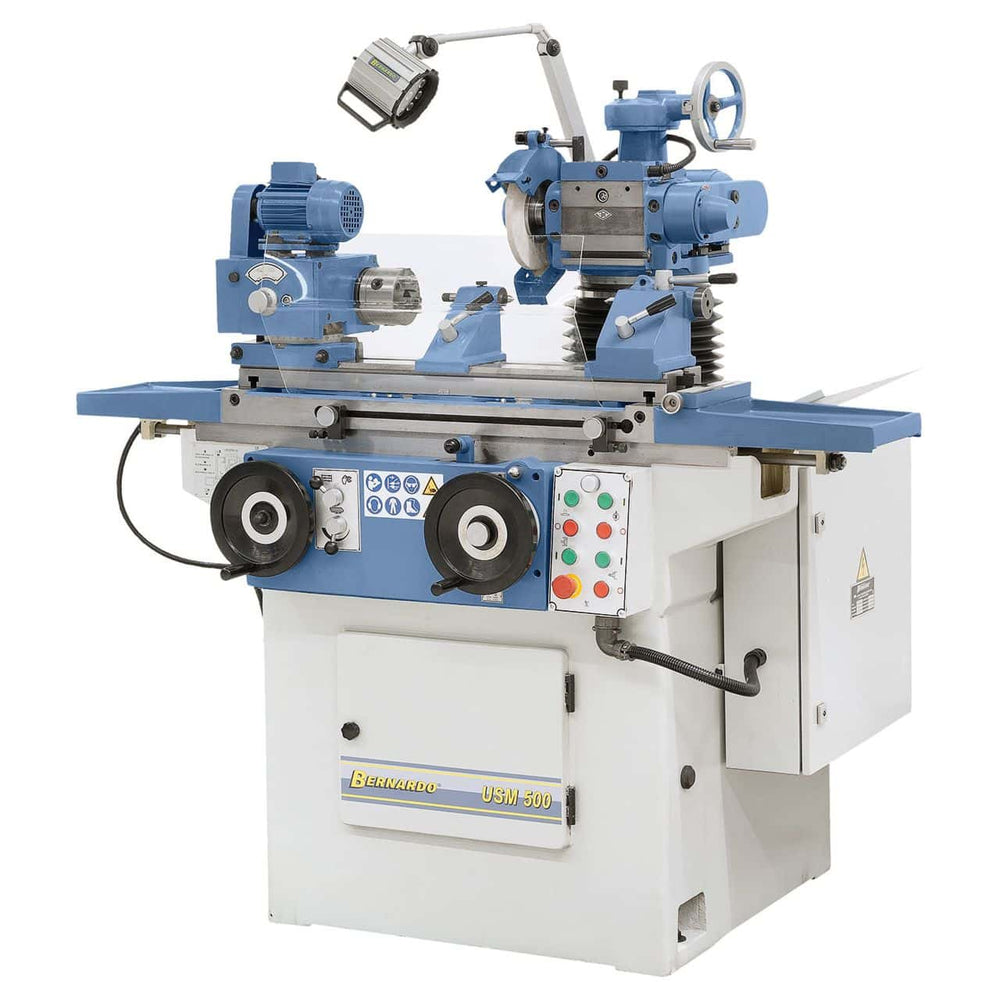

Der Universalschärfer USM 500 bietet dem professionellen Anwender ein breites Anwendungsspektrum auf kompaktem Raum. Der Bedienkomfort lässt dank der umfangreichen Serienausstattung keine Wünsche offen und garantiert maximale Leistung.
* ohne Absaugung und Kältemittel
Eigentum

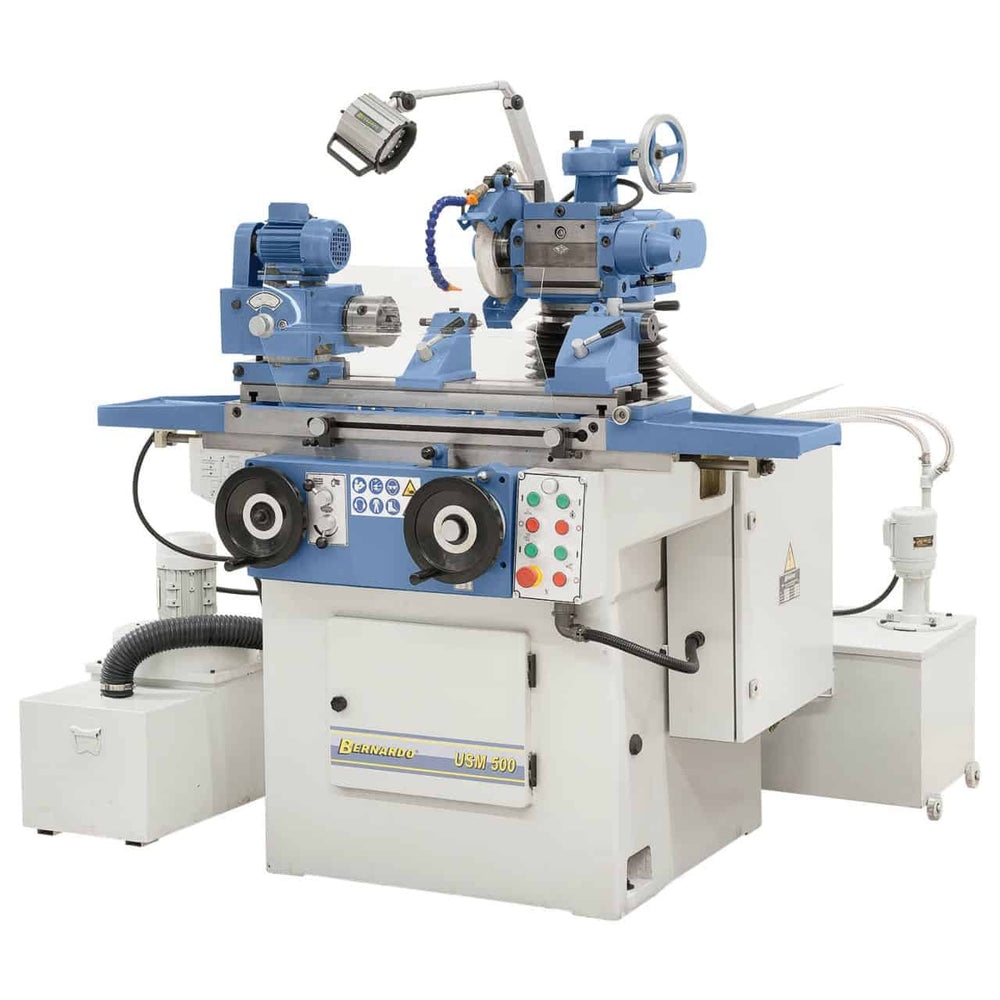

- Kühlsystem, Zentralschmierung und Absaugsystem inklusive.
- Schneller und einfacher Geschwindigkeitswechsel über den leicht bedienbaren Gangschalter
- Einsetzbar im Werkzeug- und Formenbau, in der Fertigung und sogar in der Ausbildung
- Die Längsbewegung des Tisches entlang der x-Achse erfolgt hydraulisch oder manuell.
- Höhenverstellbarer und drehbarer Spindelkopf (von -100° bis +100°)

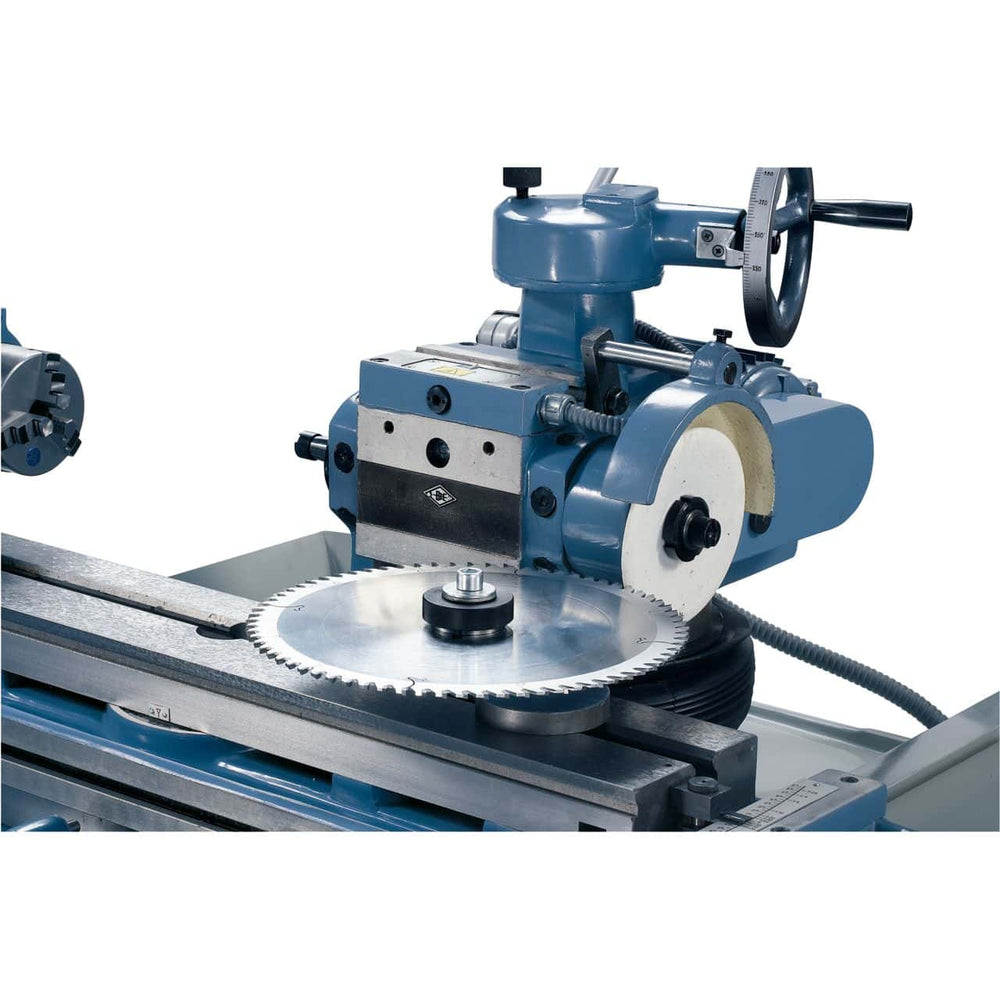

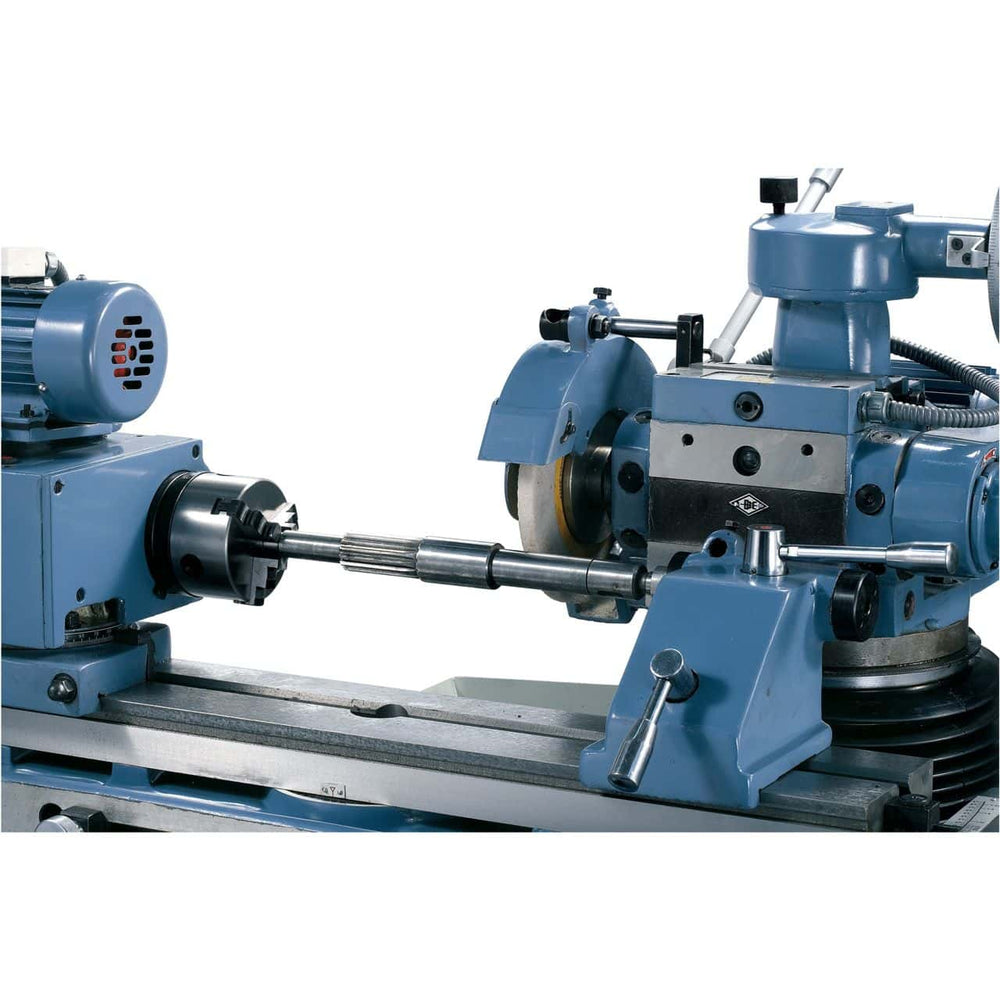

- Kombination aus Rund-, Flach- und Werkzeugschleifmaschine
- Robuste Gusseisenkonstruktion für vibrationsfreien Betrieb
- Spezielle Schleifspindellagerung für präzise Schleifergebnisse
- Hohe Produktivität durch vielfältige Anwendungsmöglichkeiten
Standardzubehör
- Kühlsystem
- Absaugsystem
- Schutzeinrichtung

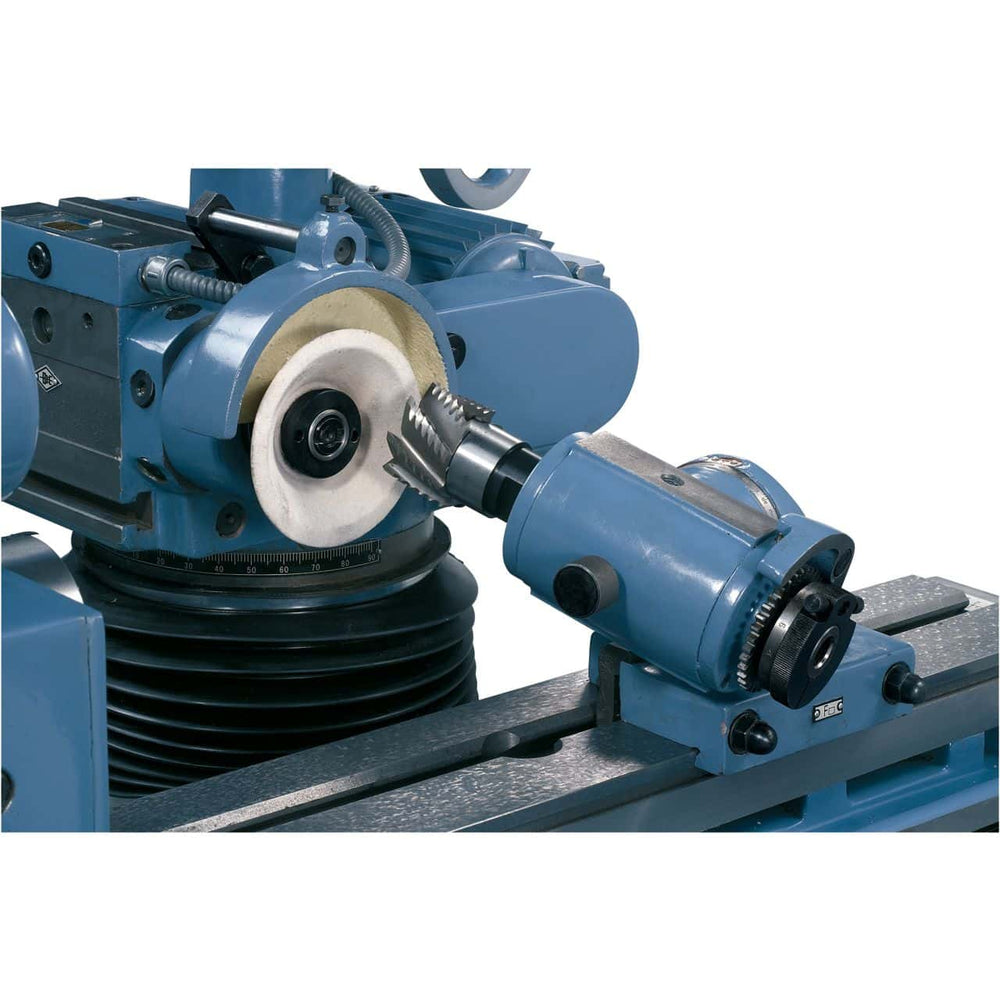

- Teilapparat
- 4 Maulwurf
- 3-Backenfutter 100 mm

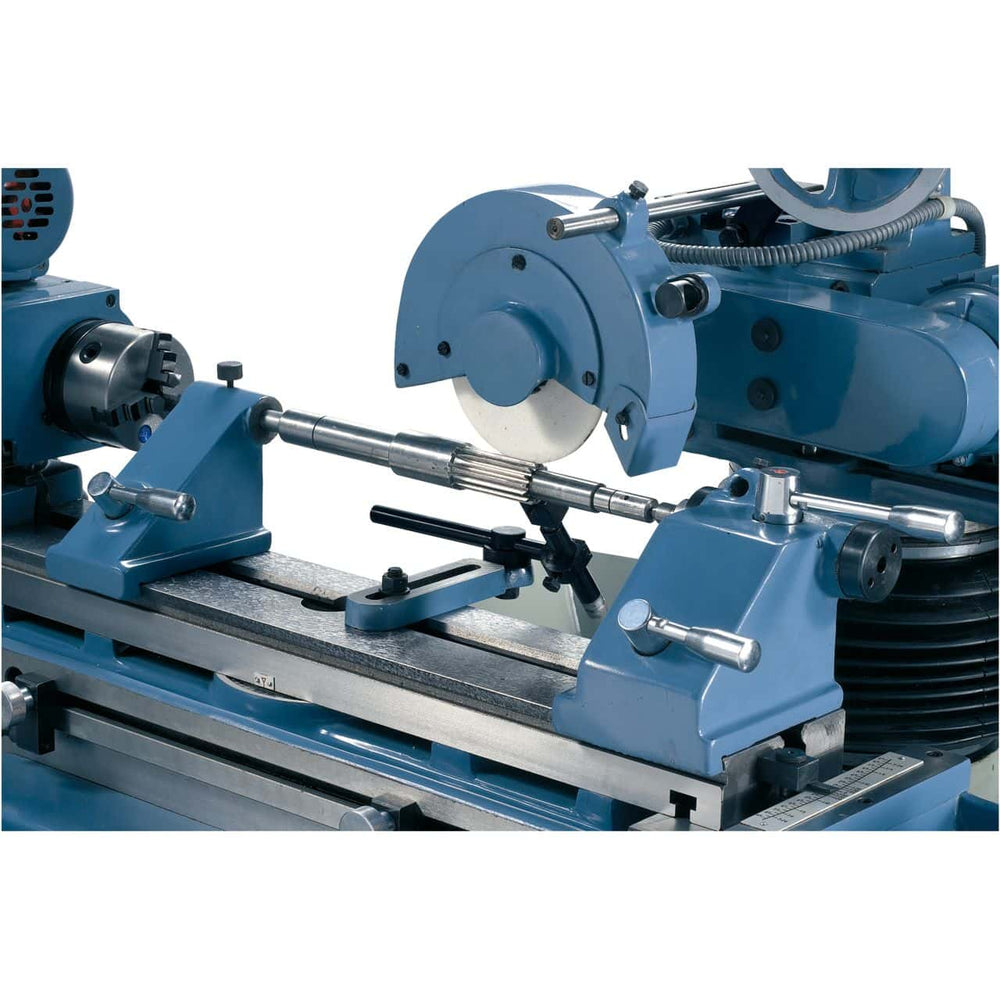

- Linker und rechter Reitstock
- Mittelstürmer
- Zentrales Mittelfeld
- Ausgleichsunterstützung
- Spindelwellenverlängerung

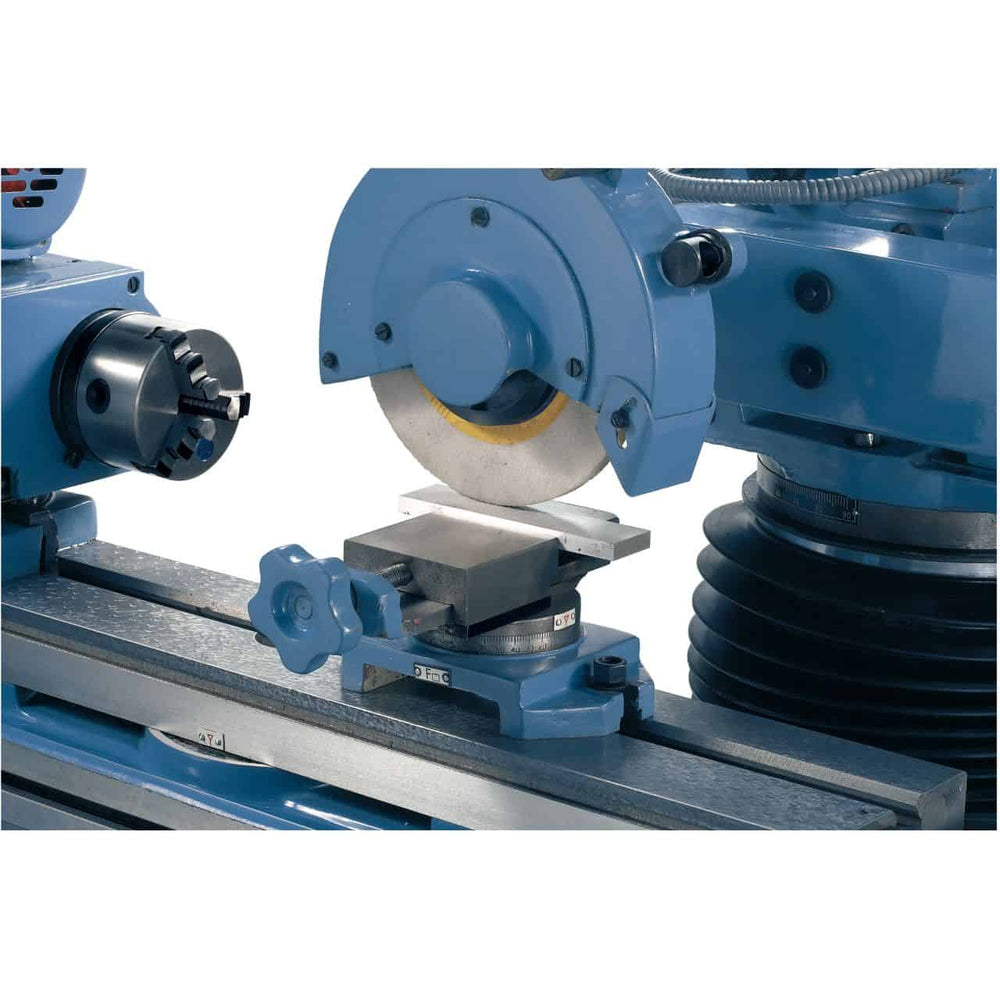

- Flachschleifschraubstock

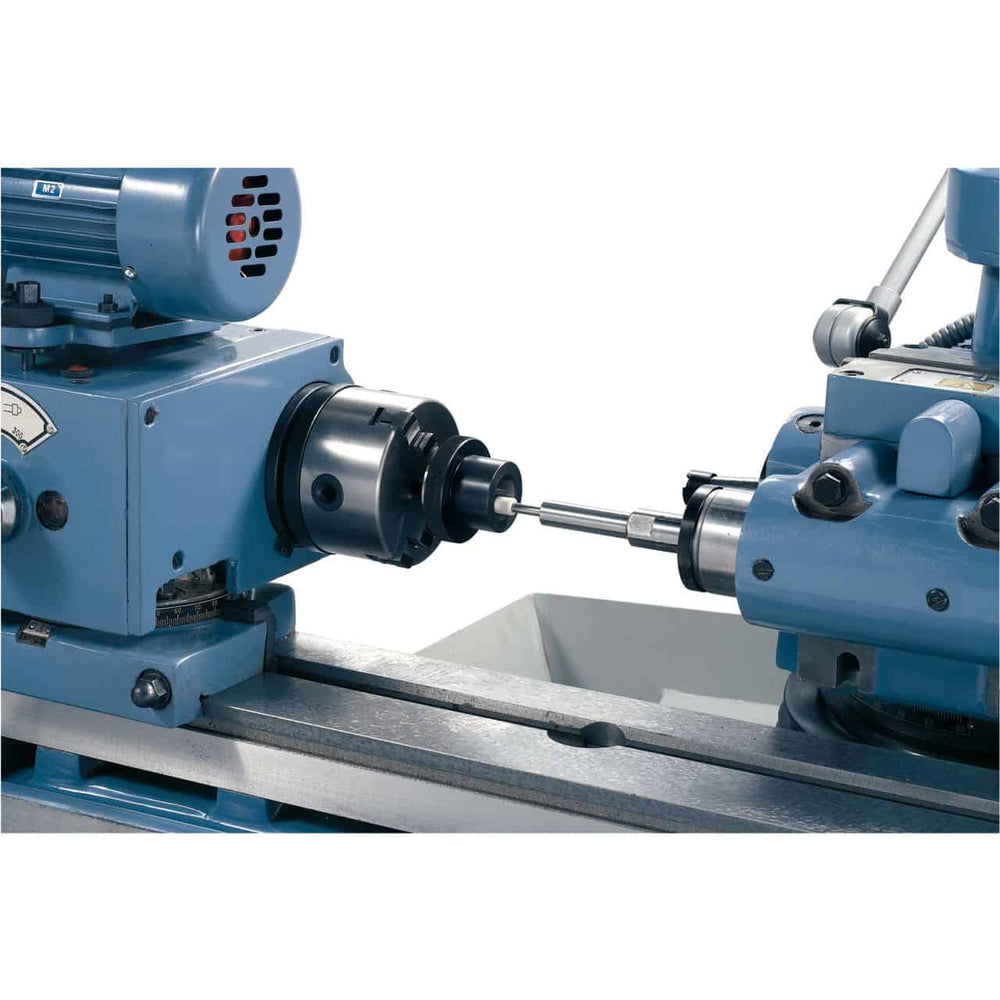

- Innenschleifvorrichtung mit 2 Schleifstiften
- 5 Verriegelungsvorrichtungen
- Vorrichtung zur Wartung von Schleifscheiben
- Zentralschmierung
technische Daten
| Max. Stückdurchmesser | 200 mm |
| Abstand zwischen den Spitzen | 500 mm |
| Flächenschleifen | 200 x 50 mm |
| Außenschleifmaße | Ø 5 - 50 x 400 mm |
| Innenschleifmaße | Ø 10 - 50 x 75 mm |
| Max. Stückgewicht | 10 kg |
| Werkstückkopf | |
| Neigungsbereich | von -90° bis +90° |
| Geschwindigkeit | 110 / 200 / 300 U/min |
| Werkzeughalter | MK 2 |
| Backendurchmesser | 100 mm |
| Schleifkopf | |
| Neigungsbereich | von -100° bis +100° |
| Wettrennen | |
| Quer | 230 mm |
| Vertikal | 210 mm |
| Vertikale Skaleneinteilung | 0,01 mm |
| Queranfahrt pro Knopfumdrehung | 2 mm/Umdrehung |
| Skaleneinteilung | 0,02 mm |
| Querverstellung per Knopfumdrehung | 2 / 4 mm/Umdrehung |
| Schleifscheibenbohren | 200 x 20 x 75 mm |
| Geschwindigkeit | 2500 U/min |
| Drehzahl der Innenschleifspindel | 13500 U/min |
| Schleifstifte | Ø 26 x 20 x 6 mm |
| Ø 10 x 10 x 3 mm | |
| Arbeitsplatte | |
| Max. Hub | 480 mm |
| Hydraulischer Längsvorschub | 0,01 - 6 m/min |
| Tischneigungsbereich | von -45° bis +45° |
| Reitstock-Stützspindeln | MK 2 |
| Spindelhub | 15 mm |
| Gesamtmotorleistung | 2,5 kW |
| Schleifscheibenbohrung Motorleistung | 1,1 kW |
| Abmessungen (L x B x H)* | 1500 x 1150 x 1400 mm |
| Ungefähres Gewicht | 1300 kg |
Specifiche Tecniche
La macchina permette rettifiche circolari interne ed esterne, rettifiche piane e affilatura utensili in un unico impianto.
Sì, dispone di aspiratore integrato, dispositivo di raffreddamento e lubrificazione centralizzata, per lavorazioni pulite e precise.
È possibile lavorare pezzi fino a 200 mm di diametro, 500 mm tra le punte e con peso massimo di 10 kg.
Sì, grazie alla struttura in ghisa e al peso di 1300 kg che assicurano lavorazioni prive di vibrazioni e di alta precisione.
Il peso della macchina è di circa 1300 kg (escluso aspiratore e refrigeratore), garantendo grande stabilità operativa.
