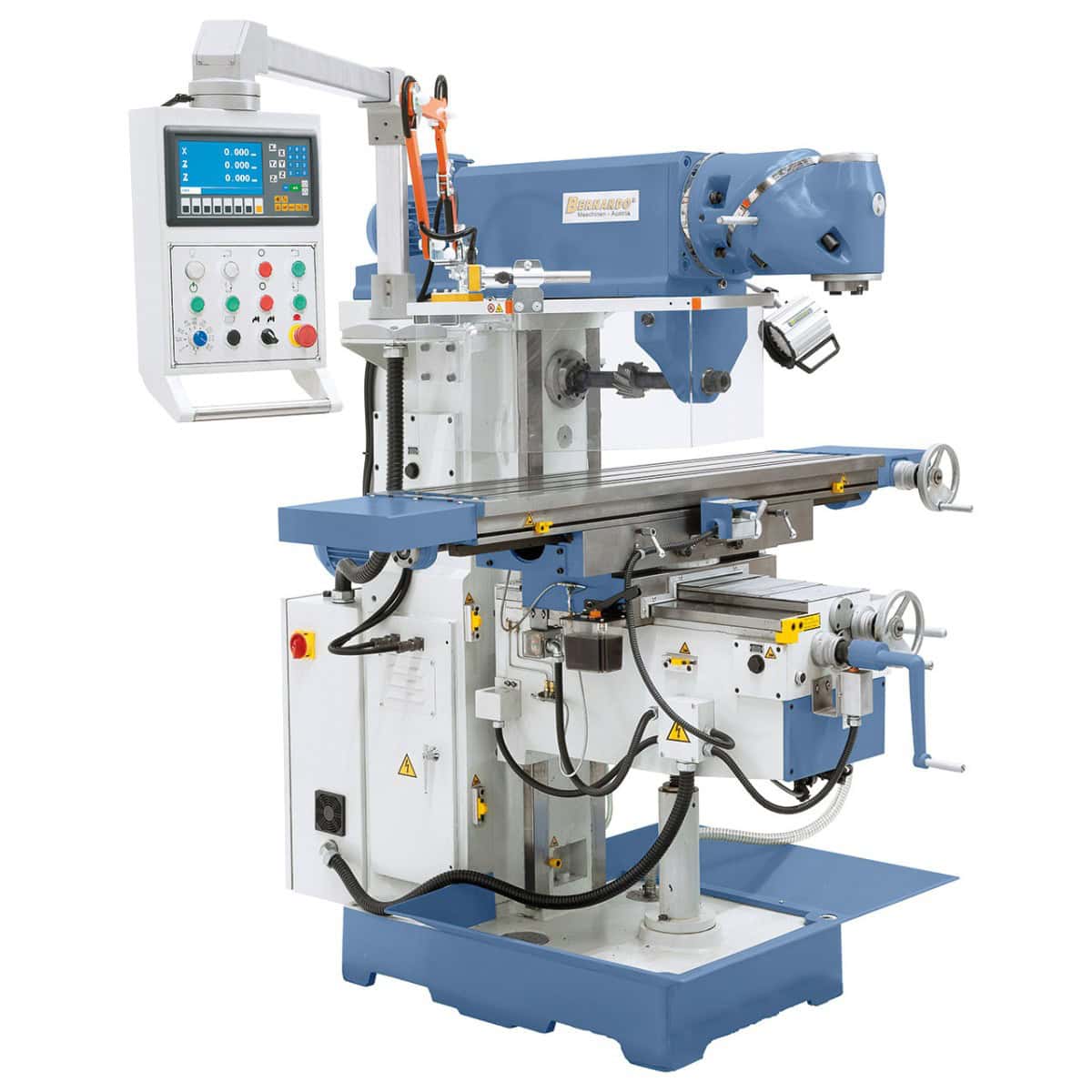

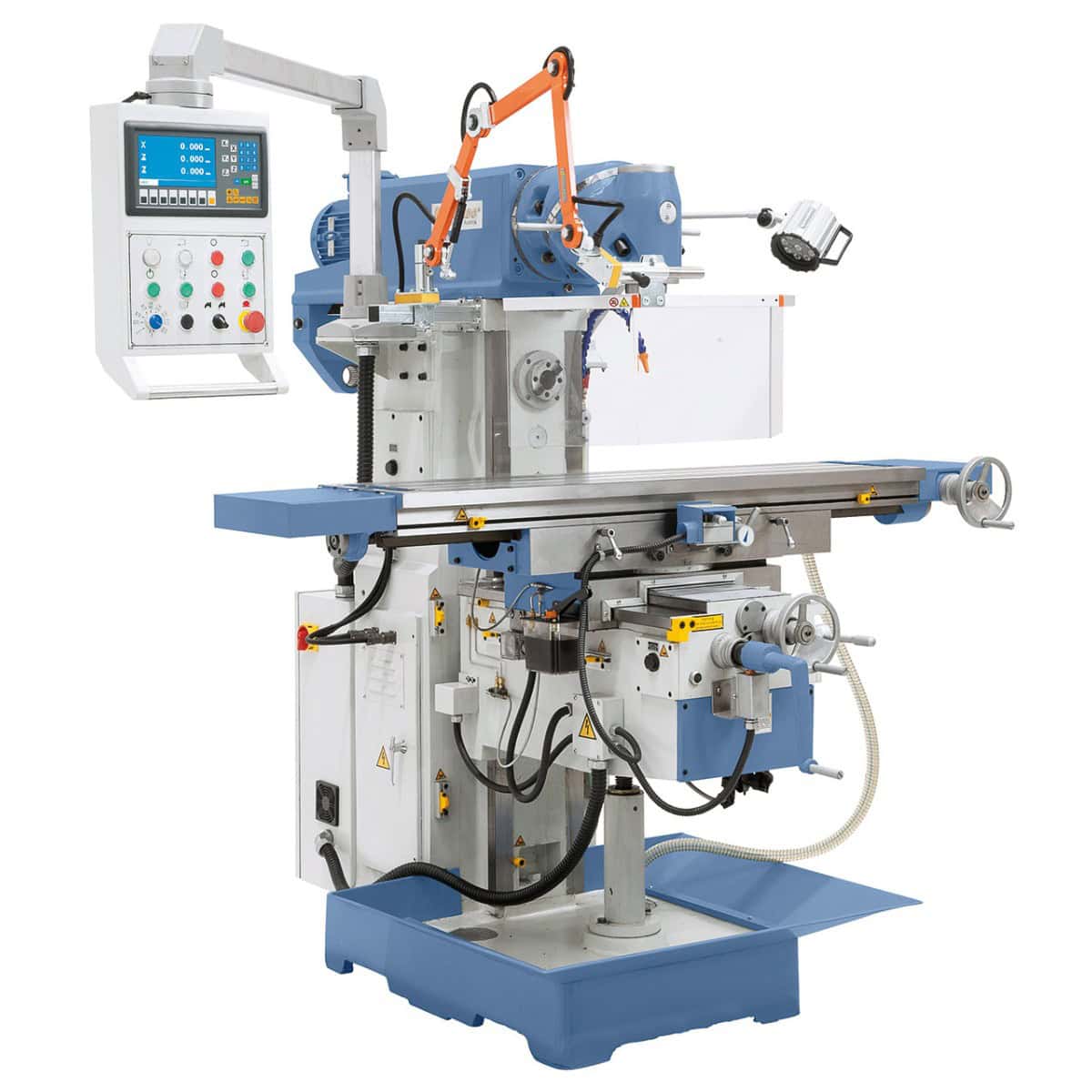

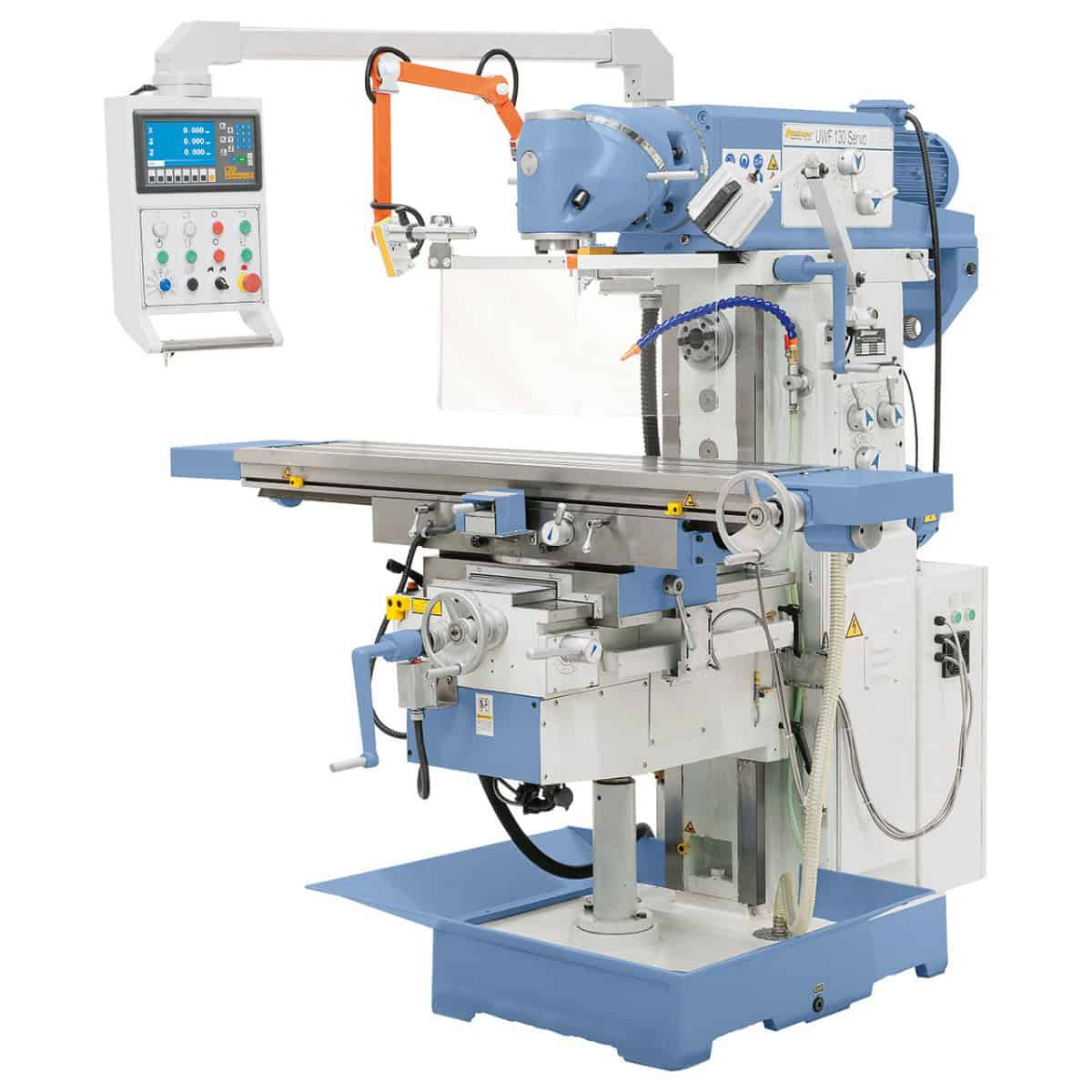

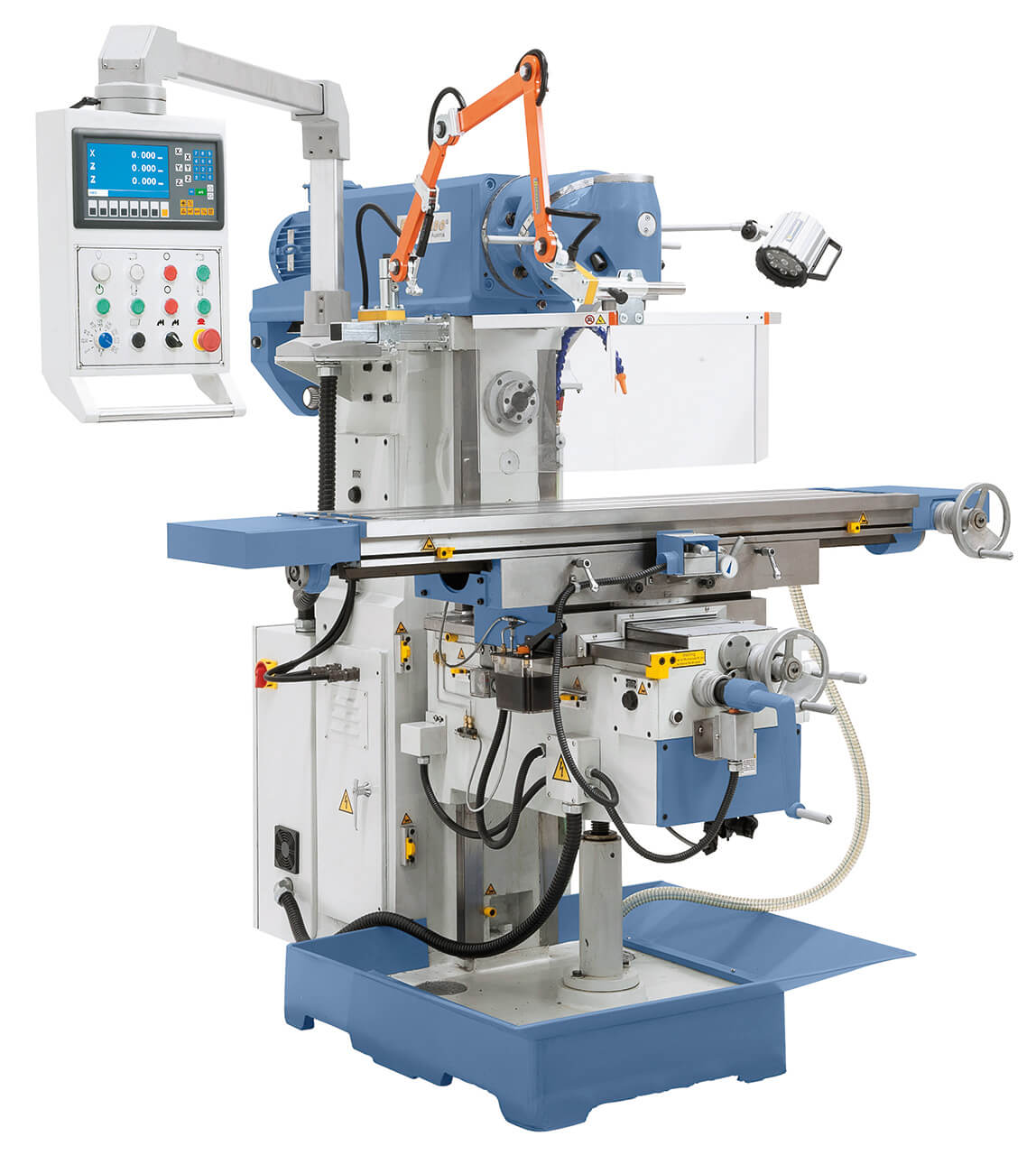

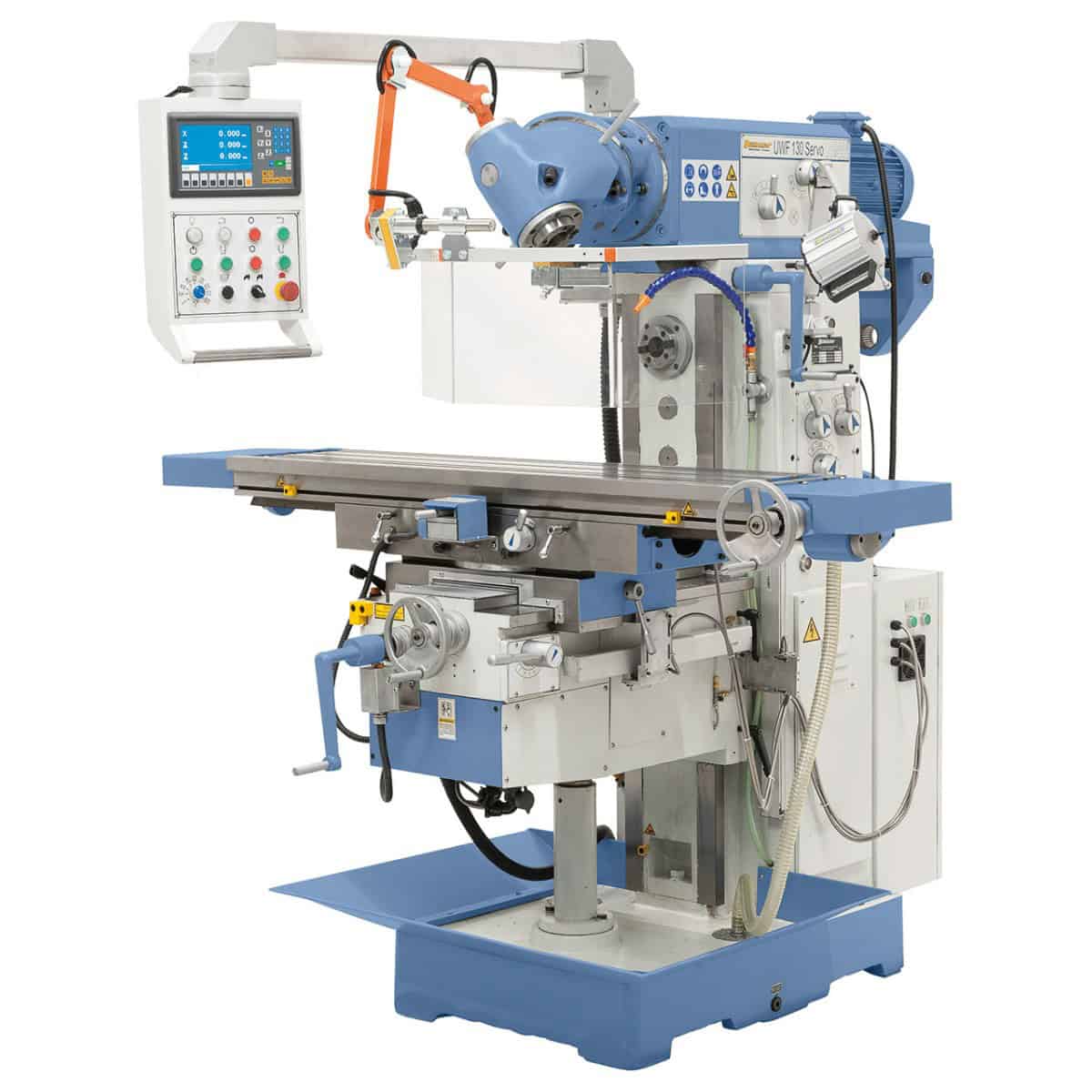

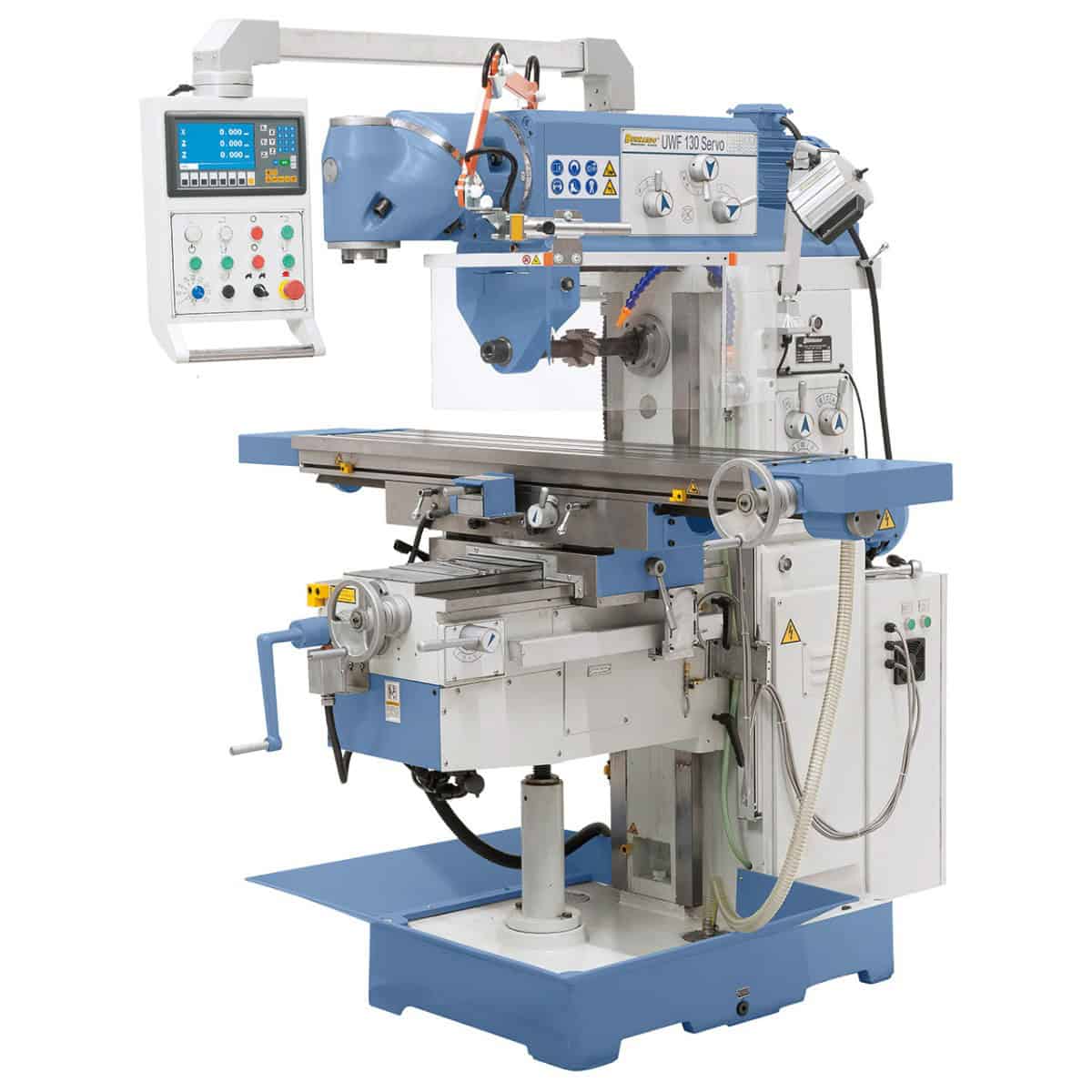

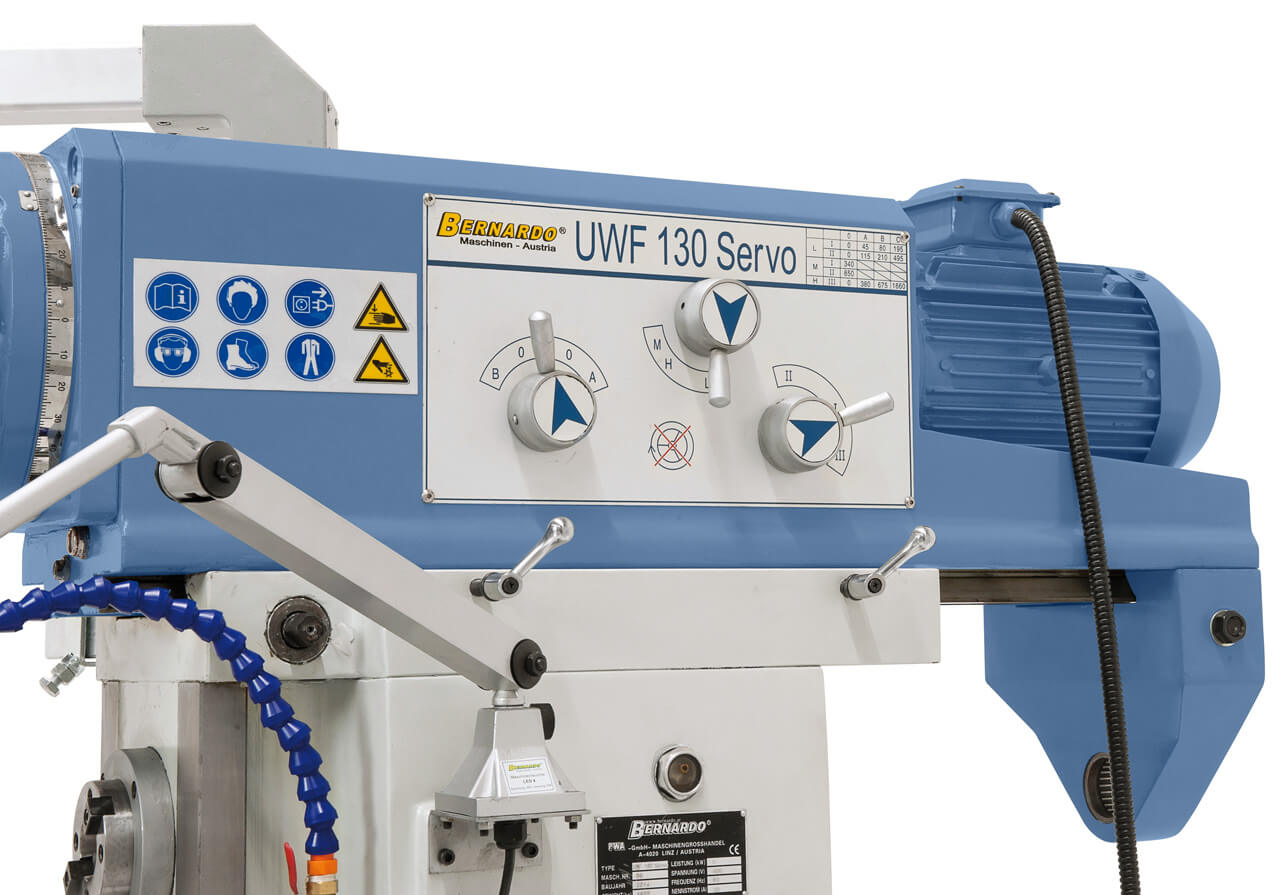

UWF 130 Servo-Universalfräsmaschine mit beweglichem Arm
Die Universalfräsmaschine UWF 130 Servo ist ein weiterentwickeltes Modell der beliebten UWF 130 und bietet optimale Funktionen für die Präzisionsbearbeitung. Dank ihres in allen Winkelpositionen verstellbaren Universalfräskopfes und ihres erweiterten Verfahrwegs von 1000 mm auf der X-Achse bietet diese Maschine große Vielseitigkeit und Bearbeitungskapazität. Die Kombination aus Servomotoren für automatischen Vorschub in allen Achsen und Eilgang reduziert Ausfallzeiten und verbessert die Betriebseffizienz.
Hauptmerkmale:

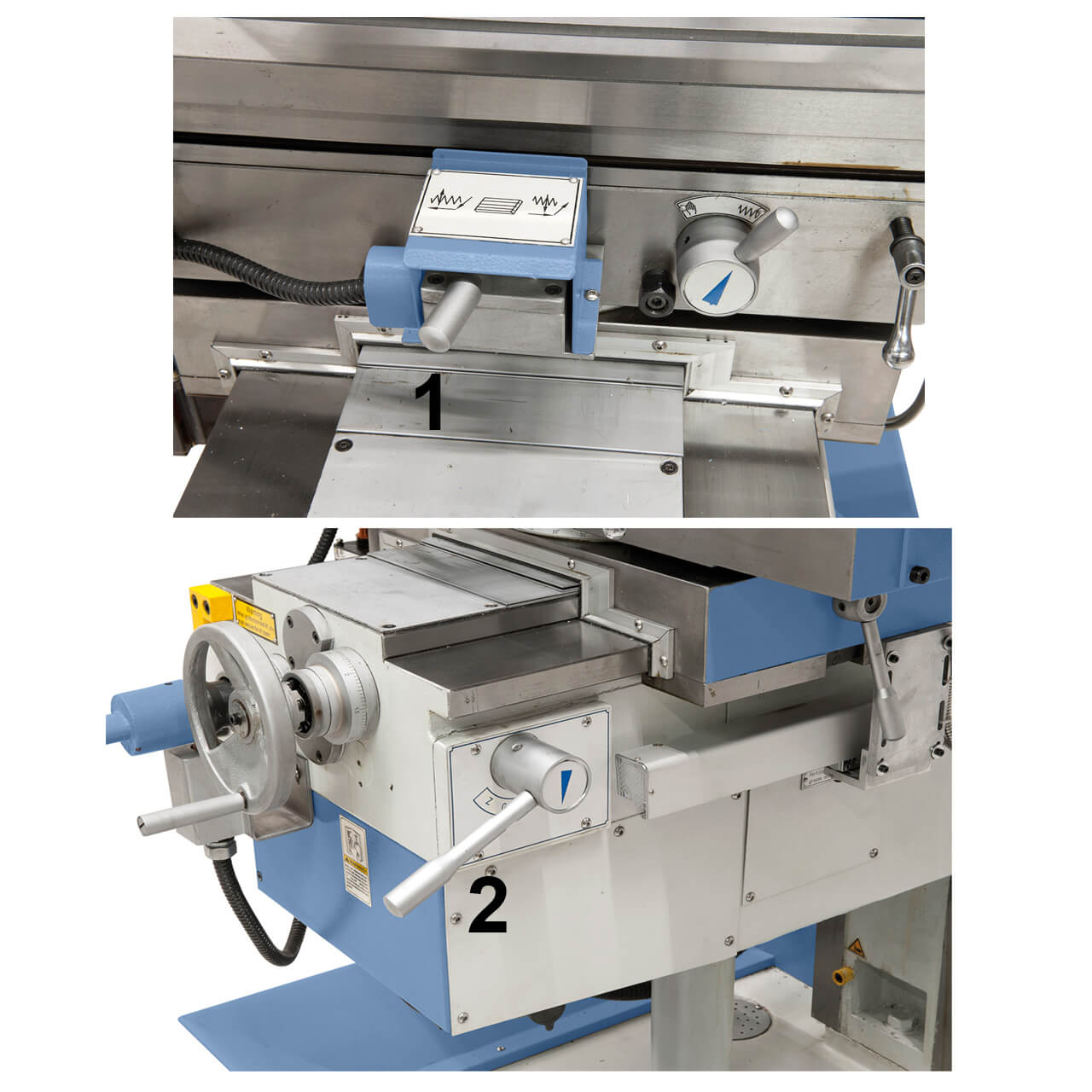

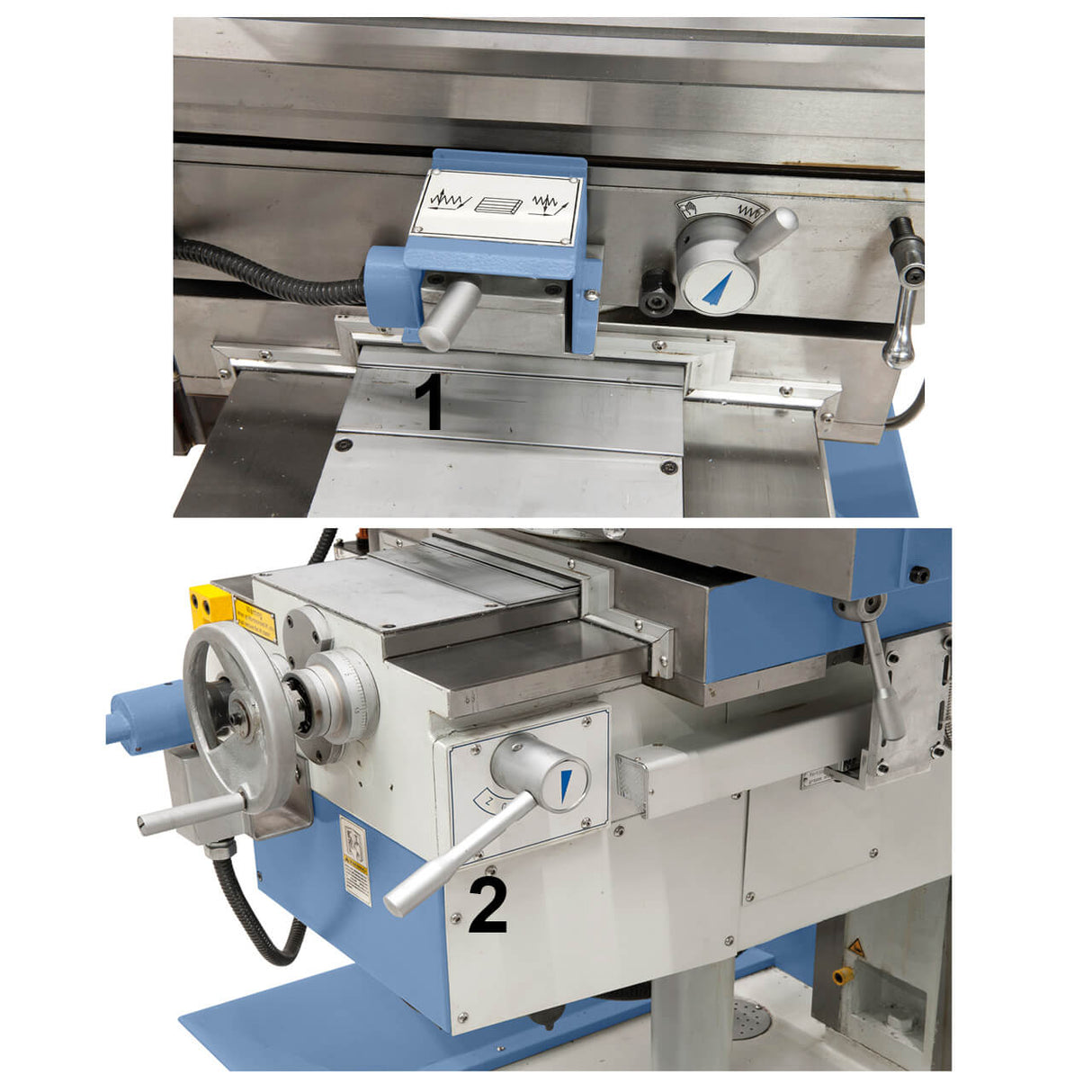

- Servomotoren für automatische Vorschübe : Die Fräsmaschine ist mit Servomotoren ausgestattet, die automatische und präzise Vorschübe auf allen Achsen (X, Y, Z) ermöglichen, mit Schnelllauf zur Steigerung der Produktivität.

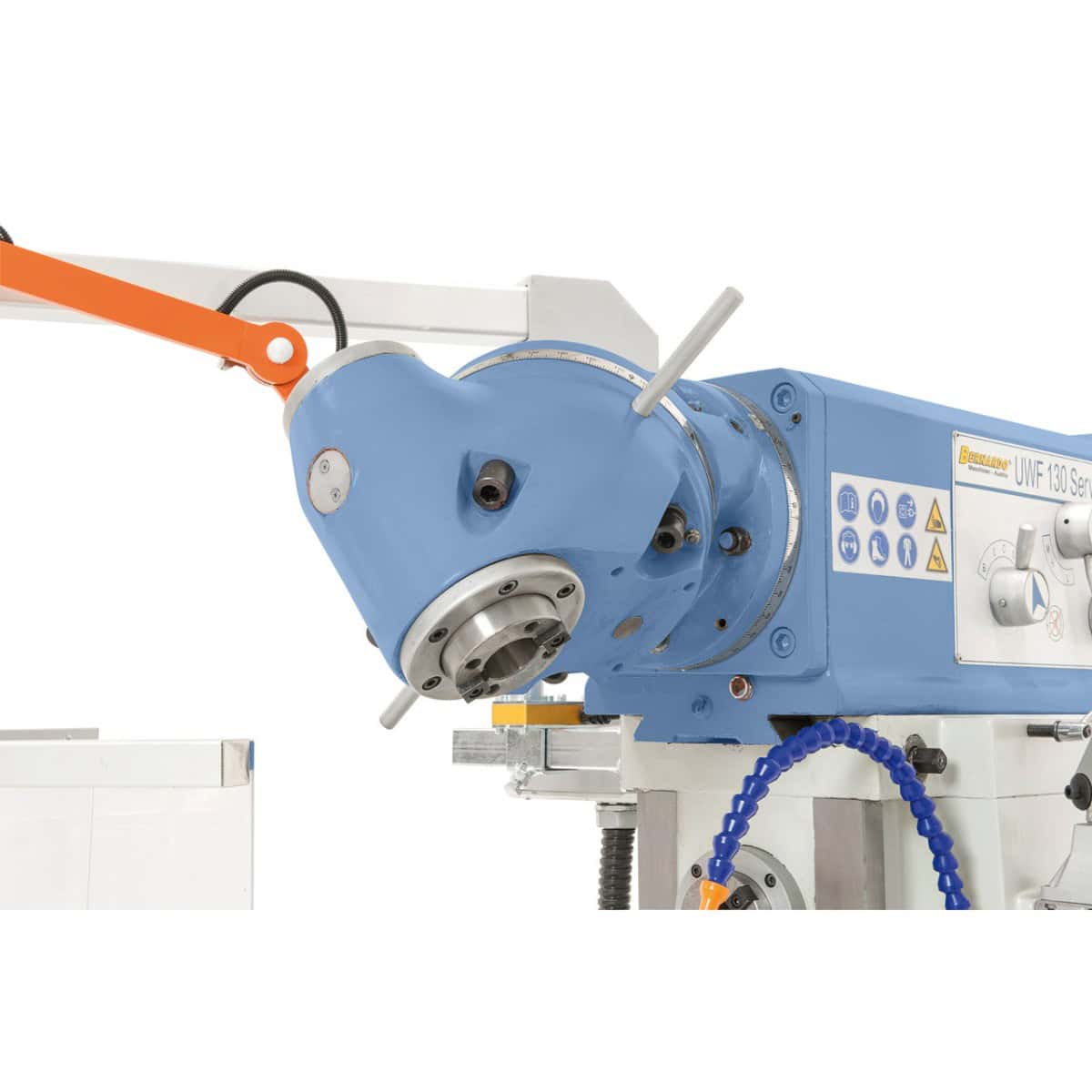

- Universalfräskopf : Der Kopf ist in allen Winkelpositionen einstellbar, erweitert so den Anwendungsbereich und ermöglicht komplexe Bearbeitungen aus verschiedenen Winkeln.

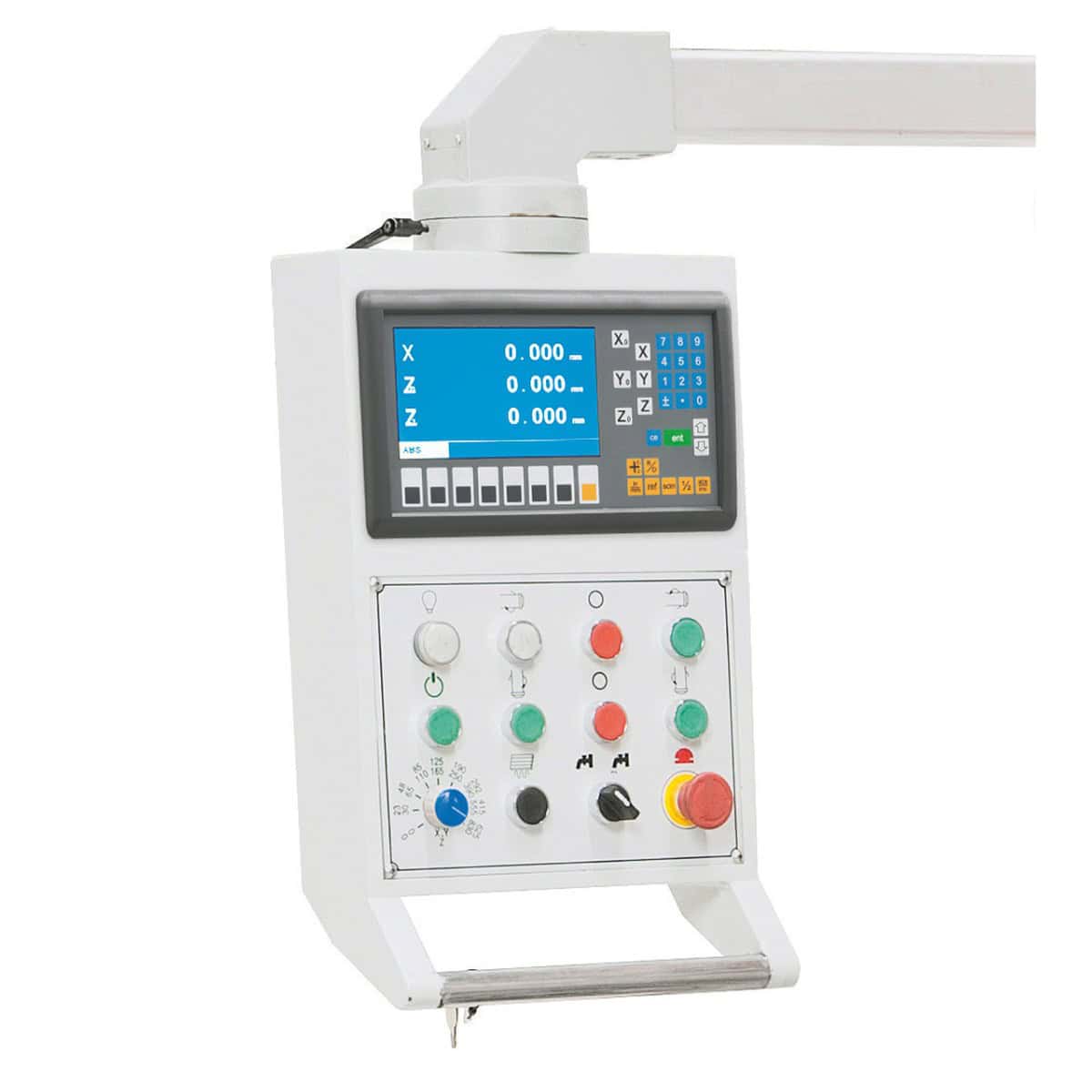

- Ergonomisches Bedienfeld : Das kippbare Bedienfeld erleichtert den Zugriff auf die Bedienelemente und Einstellungen der Maschine und verbessert so Ergonomie und Sicherheit.

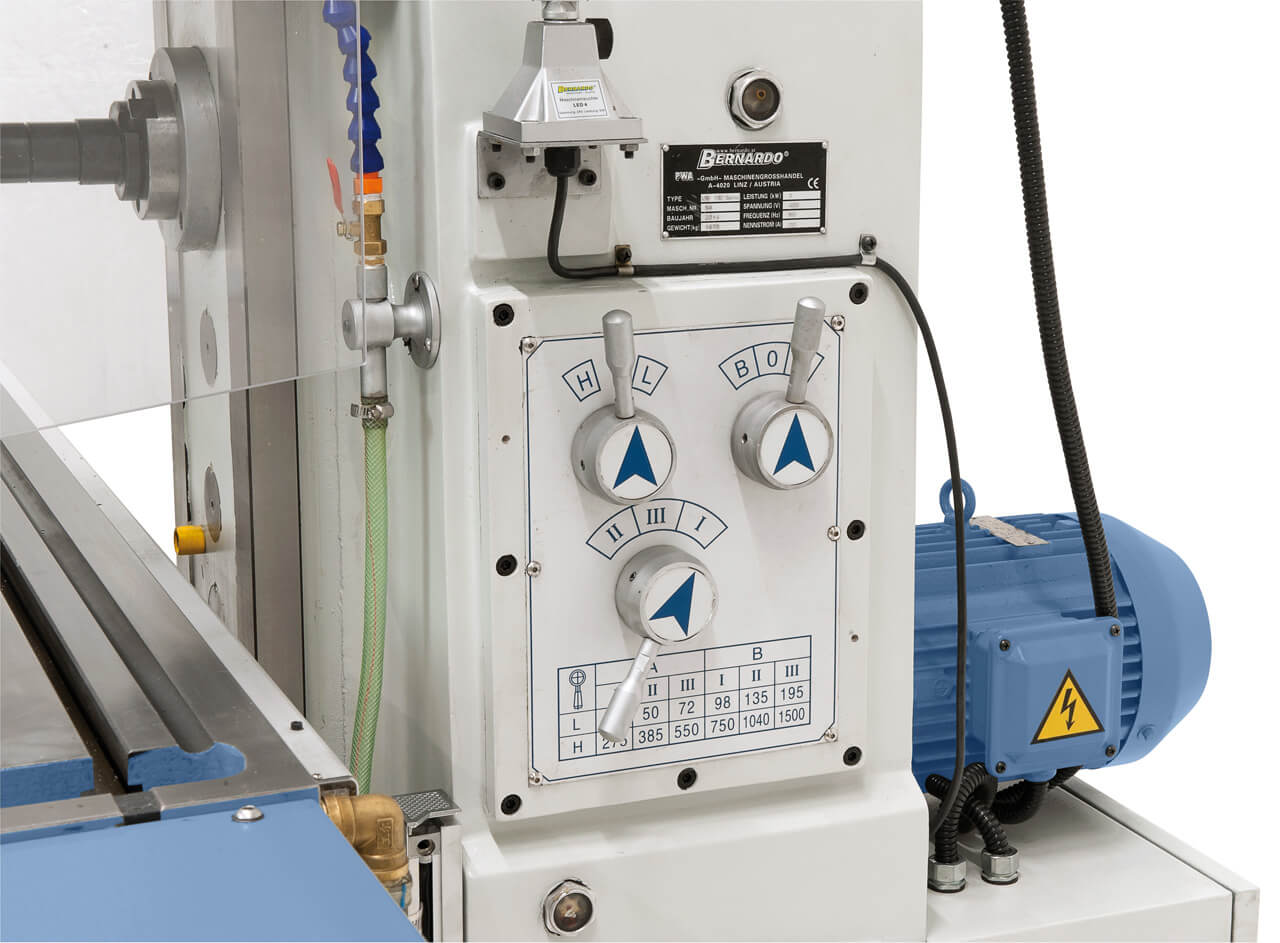

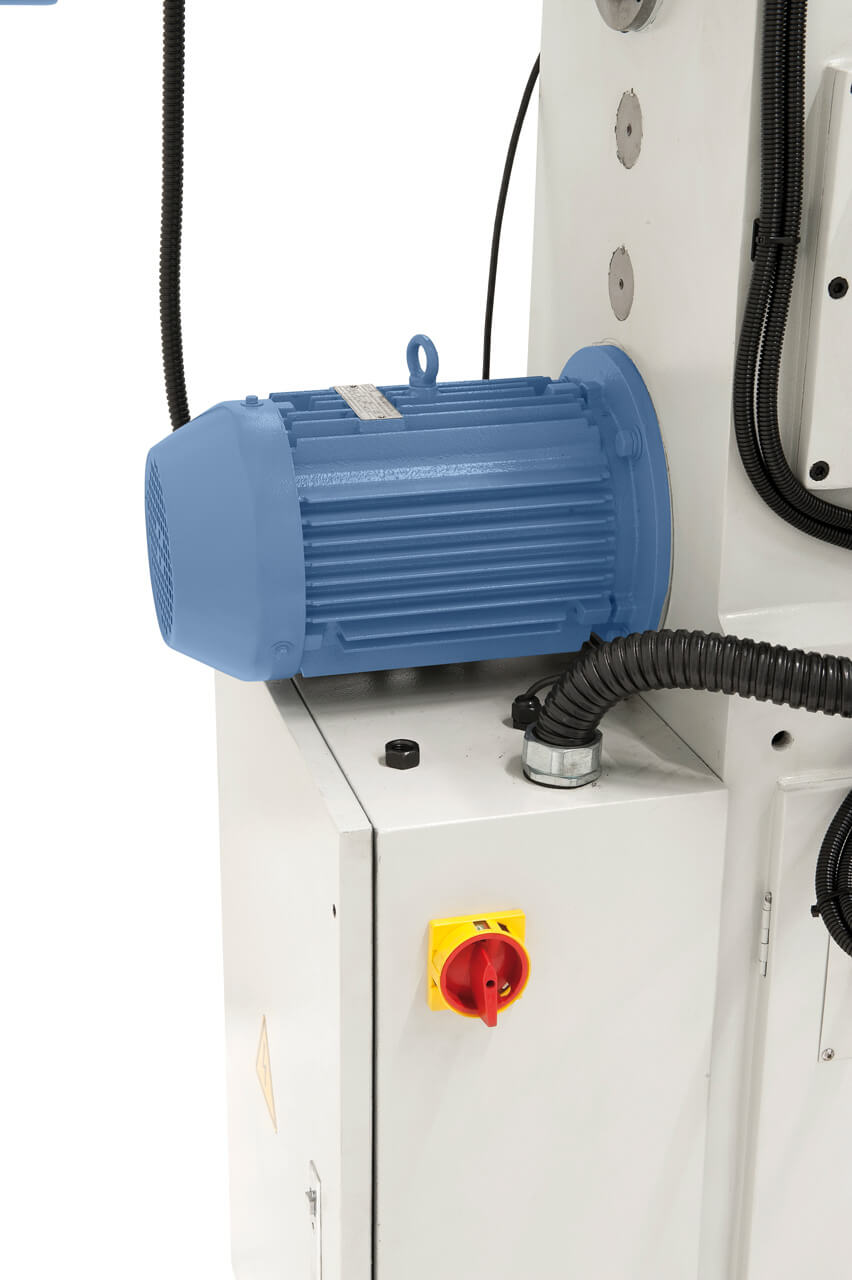

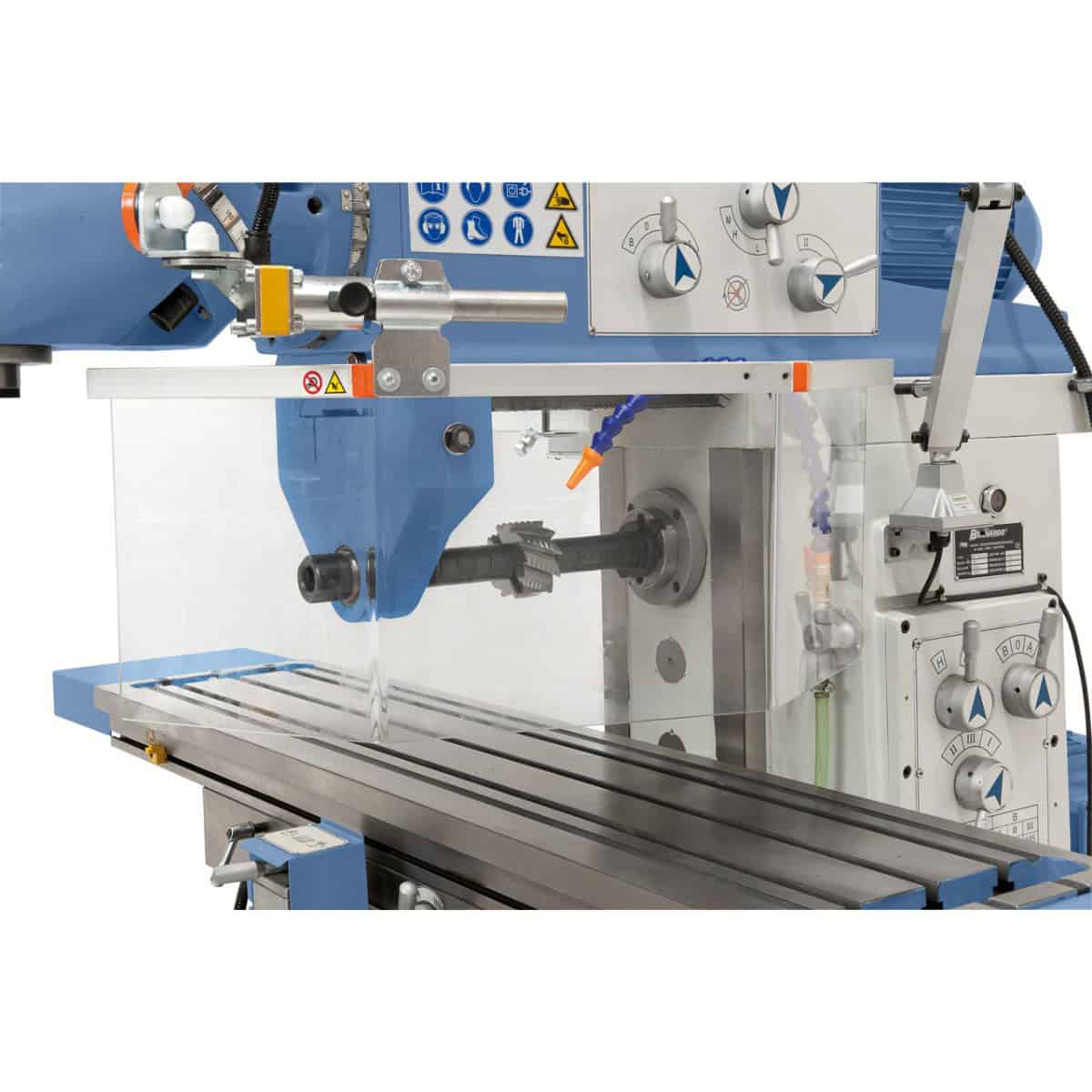

- Unabhängige horizontale und vertikale Spindeln : Die horizontale Spindel und der Universalfräskopf werden von zwei unabhängigen Motoren angetrieben, was Flexibilität und Leistung bei jedem Vorgang gewährleistet.

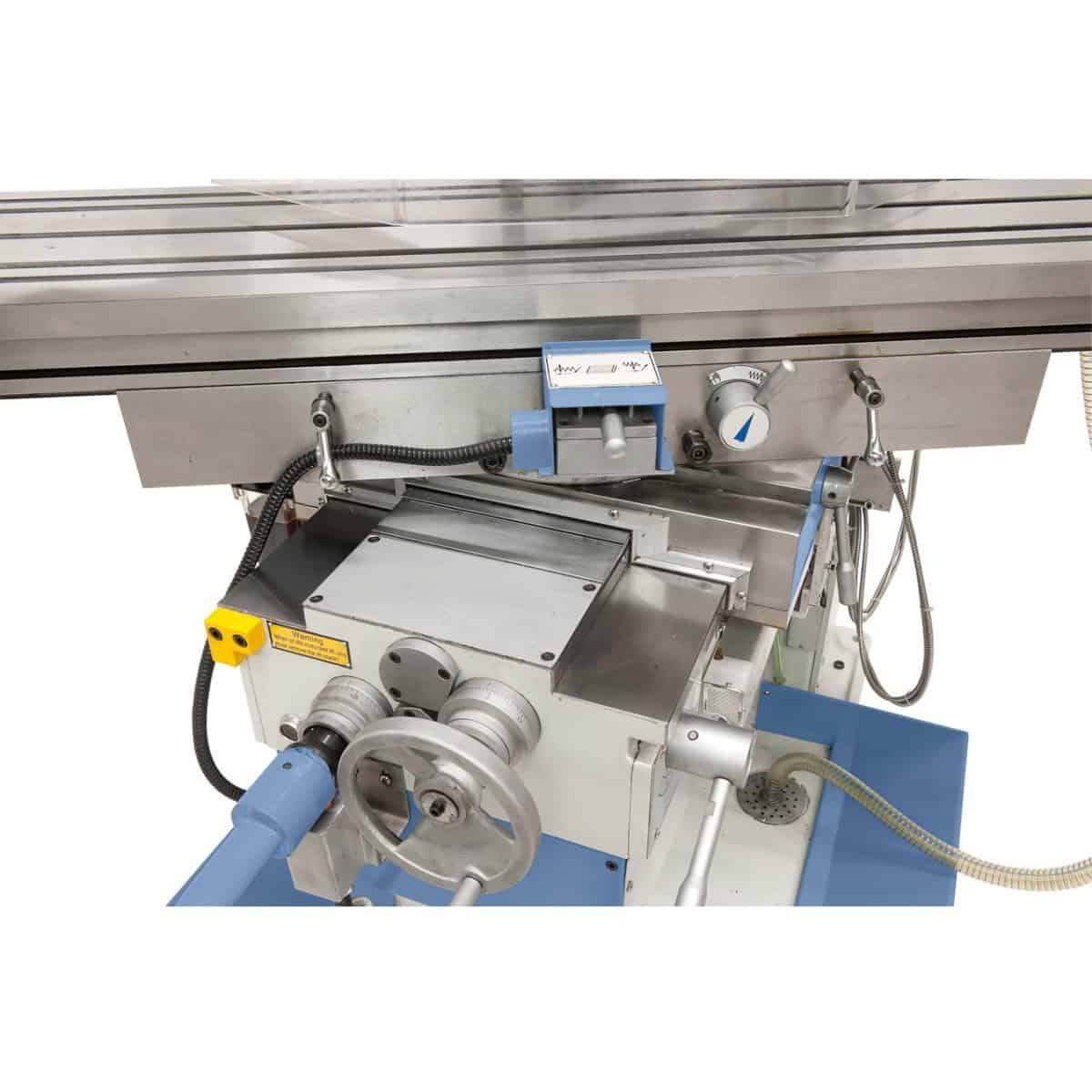

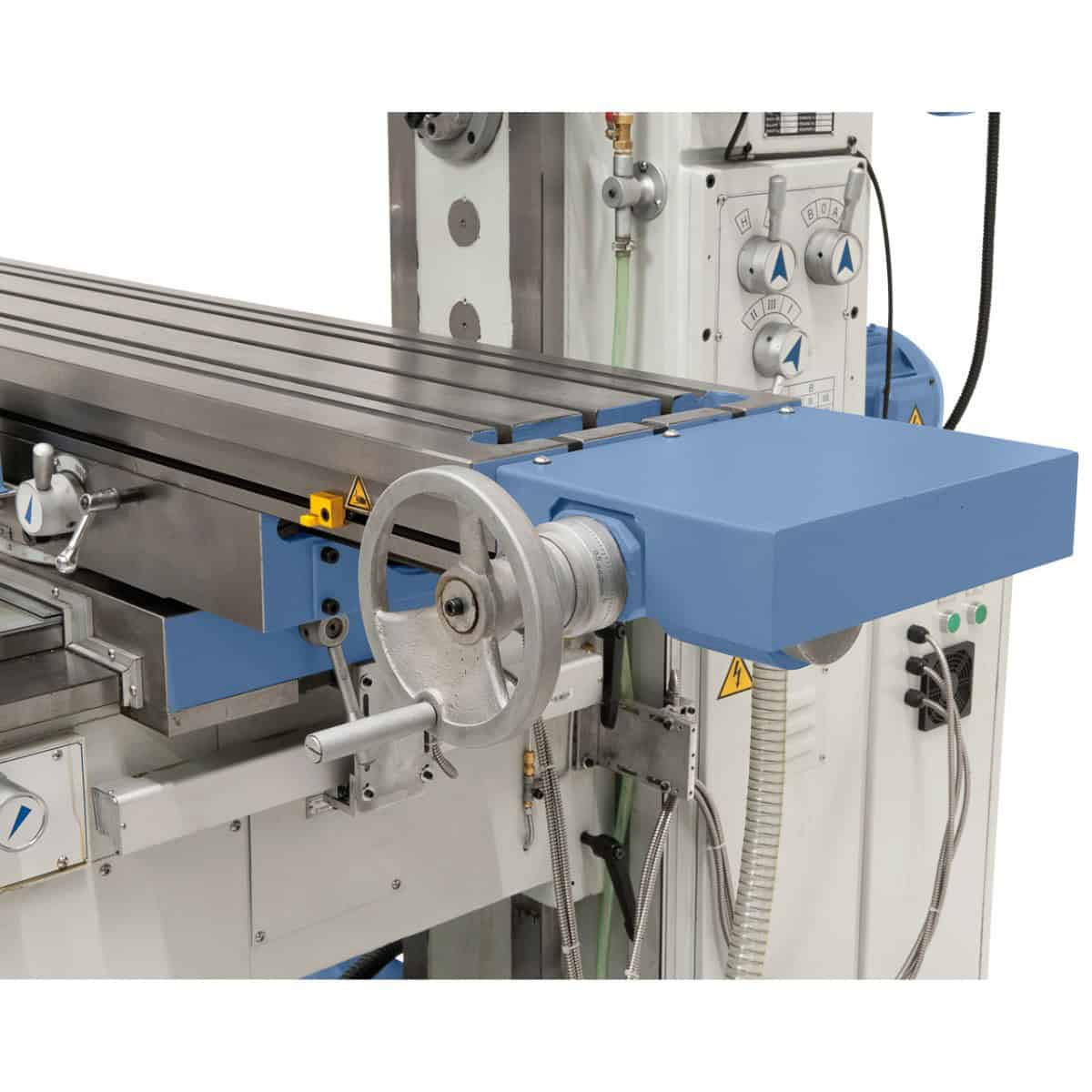

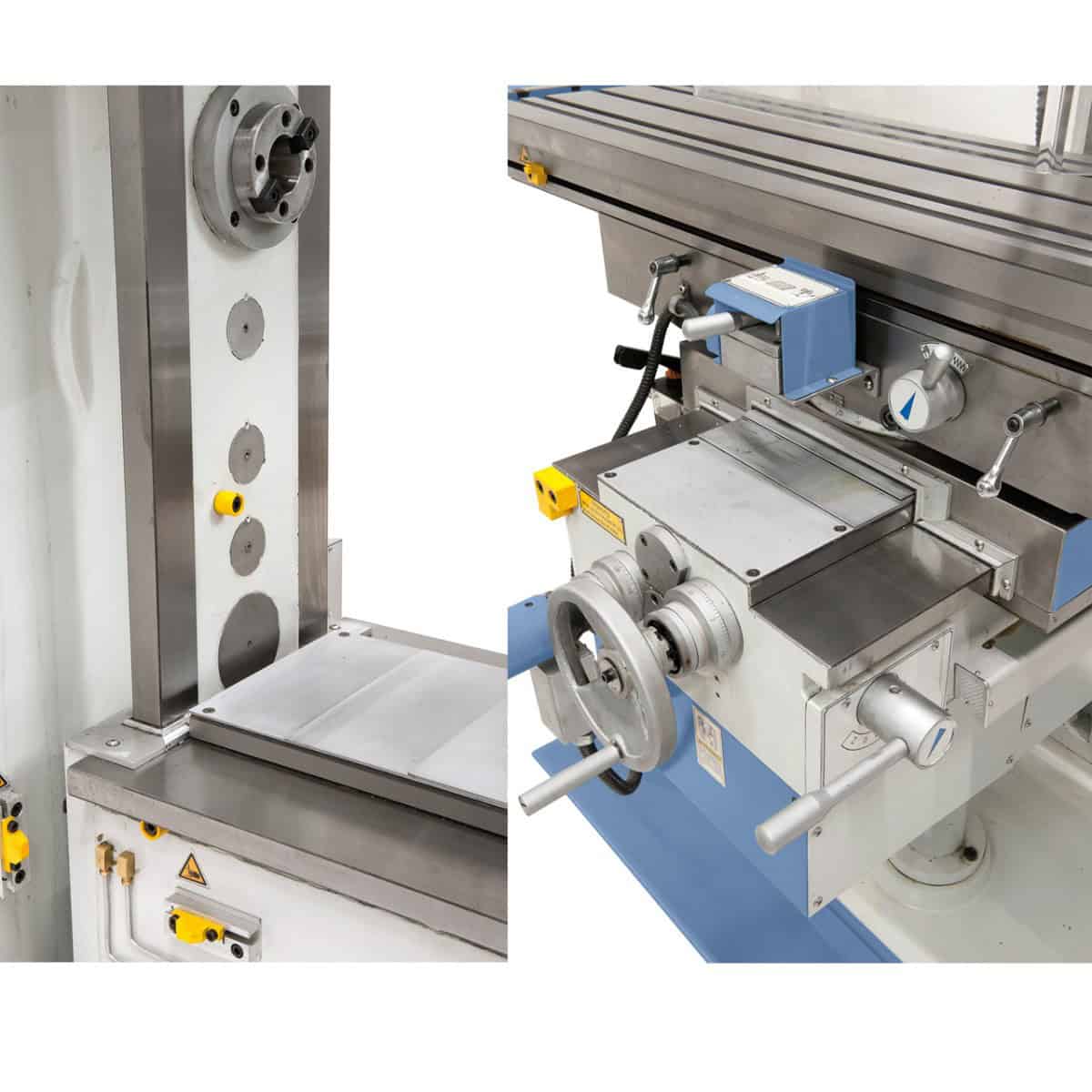

- Fein gearbeiteter Arbeitstisch : Der große T-Nut-Tisch aus Verbundwerkstoff ist so konzipiert, dass er eine große Arbeitsfläche bietet und auch beim Einspannen schwerer Werkstücke Stabilität und Präzision gewährleistet.
- Zentralschmierung : Die Maschine ist mit einem Zentralschmiersystem für die Führungsbahnen der X-, Y- und Z-Achse ausgestattet, wodurch die Lebensdauer der Maschine und die Bearbeitungsgenauigkeit verbessert werden.
Standardzubehör:
- ES-12 H 3-Achsen-Positionsanzeige mit LCD-Display
- M 16 Spannfutter
- LED-Licht zur Beleuchtung des Arbeitsbereichs
- Automatischer Vorschub für X-, Y- und Z-Achse
- Kälteanlage mit Kühltank
- Horizontale externe Unterstützung
- Langbohrfutter ISO 40/27 mm, ISO 40/40 mm
- Reduziereinsatz ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
- Universelles Schutzgerät
- Zentralschmierung für X-, Y- und Z-Achse
- Erweitertes Steuergerät
Technische Daten :
| Merkmal | Detail |
|---|---|
| Tischabmessungen | 1370 x 320 mm |
| Horizontale Spindelbefestigung | ISO 40 |
| Vertikale Spindelbefestigung | ISO 40 |
| Horizontale Spindeldrehzahl | (12) 35 – 1500 U/min |
| Anzahl der Umdrehungen der Vertikalspindel | (11) 45 – 1660 U/min |
| Längsweg (X) | 1000 mm |
| Querhub (Y) | 360 mm |
| Vertikaler Hub (Z) | 400 mm |
| Abstand zwischen Spindel und Horizontaltisch | 30 – 430 mm |
| Abstand zwischen Spindel und Vertikaltisch | 210 – 610 mm |
| Länge der Arme | 305 – 805 mm |
| Kipptisch | von -45° bis +45° |
| Maximales Stückgewicht | 300 kg |
| Längs-/Quervorschubbereich | (8) 30 – 830 mm/min |
| Vertikaler Vorschubbereich | (8) 23 – 625 mm/min |
| Eilgang X-, Y-, Z-Achse | 1000 / 1000 / 750 mm/min |
| T-Nuten (Anzahl, Breite, Abstand) | 3 / 14 mm / 80 mm |
| Horizontale Motorleistung | 3,0 kW |
| Vertikale Motorleistung | 3,0 kW |
| Servomotor (Drehmoment / Leistung) | 10 Nm / 1,5 kW |
| Pumpenleistung für die Kühlmittelzirkulation | 90 W |
| Durchflussmenge der Kühlmittelumwälzpumpe | 25 l/min |
| Maschinenabmessungen (L x B x H) | 1840 x 1830 x 2050 mm |
| Gewicht | 1540 kg |
Die Universalfräsmaschine UWF 130 Servo ist eine vielseitige und leistungsstarke Lösung für anspruchsvolle Fräsarbeiten. Mit ihrem beweglichen Arm, dem verstellbaren Fräskopf und dem erweiterten Achsenweg eignet sich dieses Modell ideal für industrielle Anwendungen, die Präzision und Zuverlässigkeit erfordern. Servomotoren für automatische Vorschübe und Eilgang in der X-, Y- und Z-Achse steigern die Effizienz, während das ergonomische Design und die Zentralschmierung einen langlebigen und sicheren Betrieb gewährleisten.
