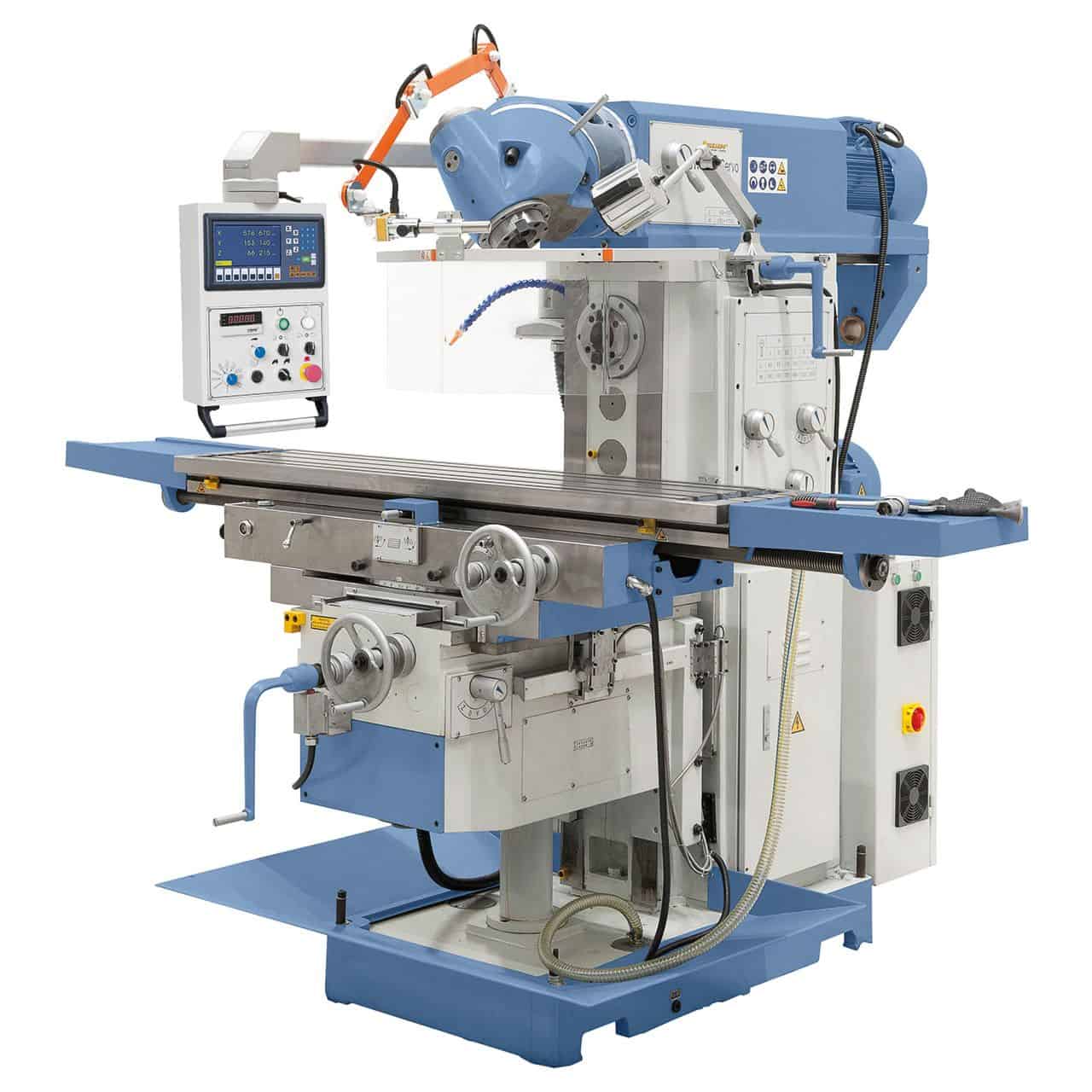

UWF 150 V Servo-Universalfräsmaschine
Die Servo-Universalfräsmaschine UWF 150 V ist eine vielseitige Maschine für die industrielle Präzisionsbearbeitung. Ihre robuste Konstruktion mit beweglichem Arm und großer Tischspannfläche macht sie ideal für die Bearbeitung großer Werkstücke. Die gehärteten und geschliffenen Präzisionsführungen gewährleisten maximale Stabilität und Genauigkeit auch bei hoher Belastung. Die drehzahlvariable Vertikalspindel, gesteuert von einem Siemens-Frequenzumrichter, sorgt für optimales Drehmoment und konstantes Drehmoment unter Last und gewährleistet so Effizienz und Zuverlässigkeit.
Hauptmerkmale:
- Variable Drehzahlregelung : Die Drehzahl der Vertikalspindel lässt sich dank des Siemens-Frequenzumrichters stufenlos variieren, wodurch eine optimale Drehmomentverteilung und ein konstantes Drehmoment gewährleistet werden.
- Gehärtete und geschliffene Präzisionsführungen : Die großen Führungen auf allen Achsen bieten eine hohe Arbeitspräzision und verbessern die Stabilität auch bei schweren Lasten.
- Servounterstützter Vorschub : Fein abgestufte Vorschübe in allen Achsen werden von einem Servomotor angetrieben, um eine präzise Bewegungssteuerung zu gewährleisten. Außerdem sorgt der Eilgang auf den X-, Y- und Z-Achsen für eine Reduzierung der Ausfallzeiten.
- Universalfräskopf : Der Universalfräskopf des „Huron“-Systems ist in allen Winkelpositionen vollständig einstellbar, was die Flexibilität bei Fräsvorgängen erhöht.
- Zentralschmierung : Die Maschine ist mit einem Zentralschmiersystem für die X-, Y- und Z-Achse ausgestattet, was den Verschleiß reduziert und eine lange Lebensdauer gewährleistet.
Standardzubehör:
- ES-12 H 3-Achsen-Positionsanzeige mit LCD-Display
- M 24 Spannfutter
- LED-Autolicht
- Kälteanlage mit Kühltank
- Horizontale externe Unterstützung
- Universelles Schutzgerät
- Lange und kombinierte Bohrfutter (ISO 50/27 mm, ISO 50/32 mm)
- ISO 50 / MK 4 Reduziereinsatz
- Vorschub auf allen Achsen (X, Y, Z)
- Automatische Zentralschmierung für X- und Y-Achse
- Erweitertes Steuergerät
Technische Daten :
| Merkmal | Detail |
|---|---|
| Tischabmessungen | 1600 x 360 mm |
| Horizontale Spindelbefestigung | ISO 50 |
| Vertikale Spindelbefestigung | ISO 50 |
| Horizontale Spindeldrehzahl | (12) 60 – 1800 U/min |
| Anzahl der Umdrehungen der Vertikalspindel | (2) 60 – 350 / 350 – 1750 U/min |
| Längsweg (X) | 1300 mm |
| Querhub (Y) | 300 mm |
| Vertikaler Hub (Z) | 400 mm |
| Abstand zwischen Spindel und Horizontaltisch | 15 – 415 mm |
| Abstand zwischen Spindel und Vertikaltisch | 185 – 585 mm |
| Länge der Arme | 215 – 840 mm |
| Kipptisch | von -45° bis +45° |
| Maximales Stückgewicht | 300 kg |
| Längsvorschubbereich | (8) 30 – 750 mm/min |
| Quervorschubbereich | (8) 20 – 500 mm/min |
| Vertikaler Vorschubbereich | (8) 15 – 375 mm/min |
| Eilgang X-, Y-, Z-Achse | 1200 / 800 / 600 mm/min |
| T-Nuten (Anzahl, Breite, Abstand) | 3 / 18 mm / 80 mm |
| Horizontale Motorleistung | 5,5 kW |
| Vertikale Motorleistung | 5,5 kW |
| Servomotor (Drehmoment / Leistung) | 10 Nm / 1,5 kW |
| Pumpenleistung für die Kühlmittelzirkulation | 90 W |
| Durchflussmenge der Kühlmittelumwälzpumpe | 25 l/min |
| Maschinenabmessungen (L x B x H) | 2530 x 2200 x 2300 mm |
| Gewicht | 2695 kg |
Die Servo-Universalfräsmaschine UWF 150 V eignet sich ideal für hochpräzise und vielseitige industrielle Bearbeitungen. Dank der stufenlosen Spindeldrehzahlregelung, der robusten Konstruktion und dem flexiblen Universalfräskopf bietet diese Maschine auch bei komplexesten Bearbeitungen hohe Leistung. Umfangreiches Standardzubehör und ein Zentralschmiersystem sorgen für einen effizienten und zuverlässigen Betrieb.
