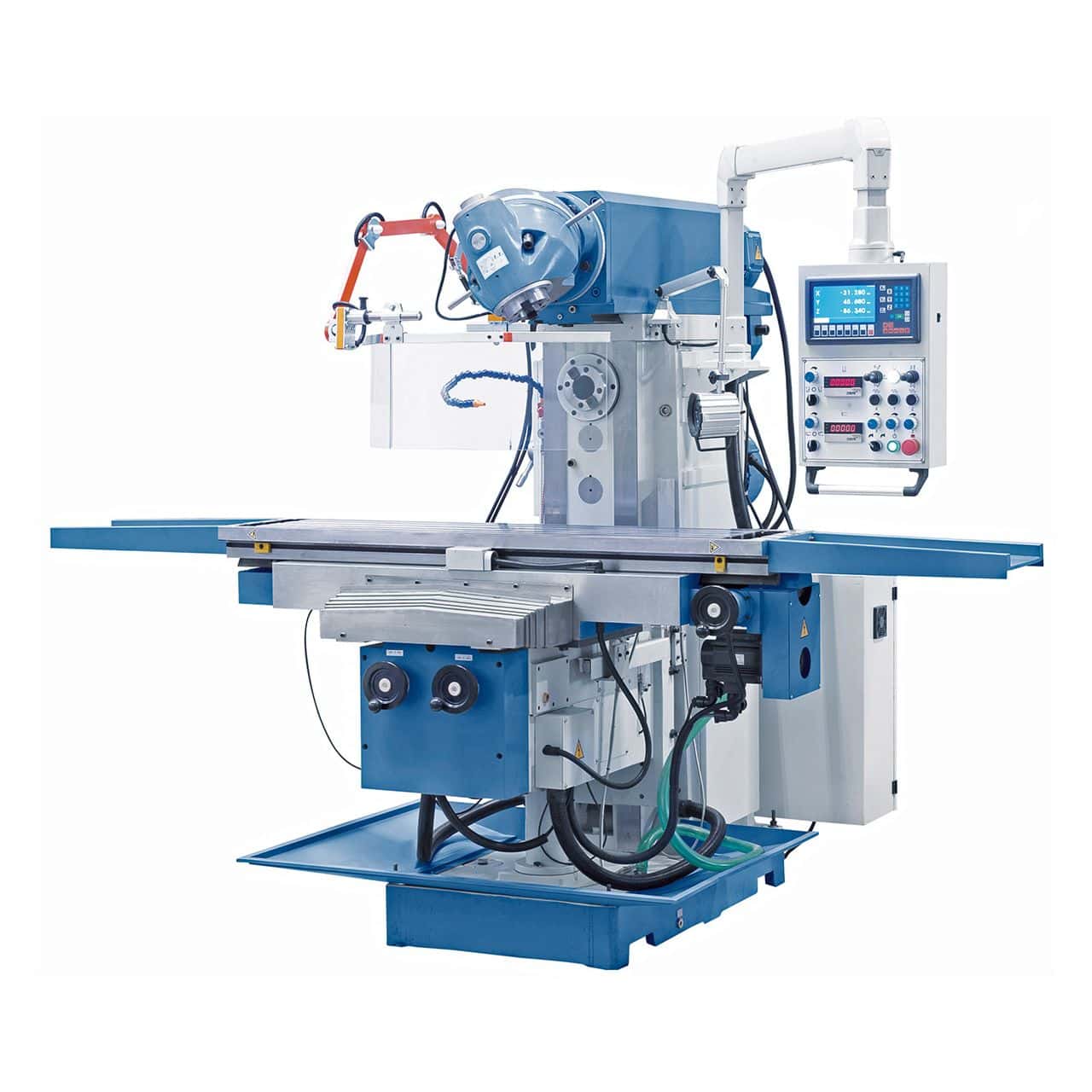

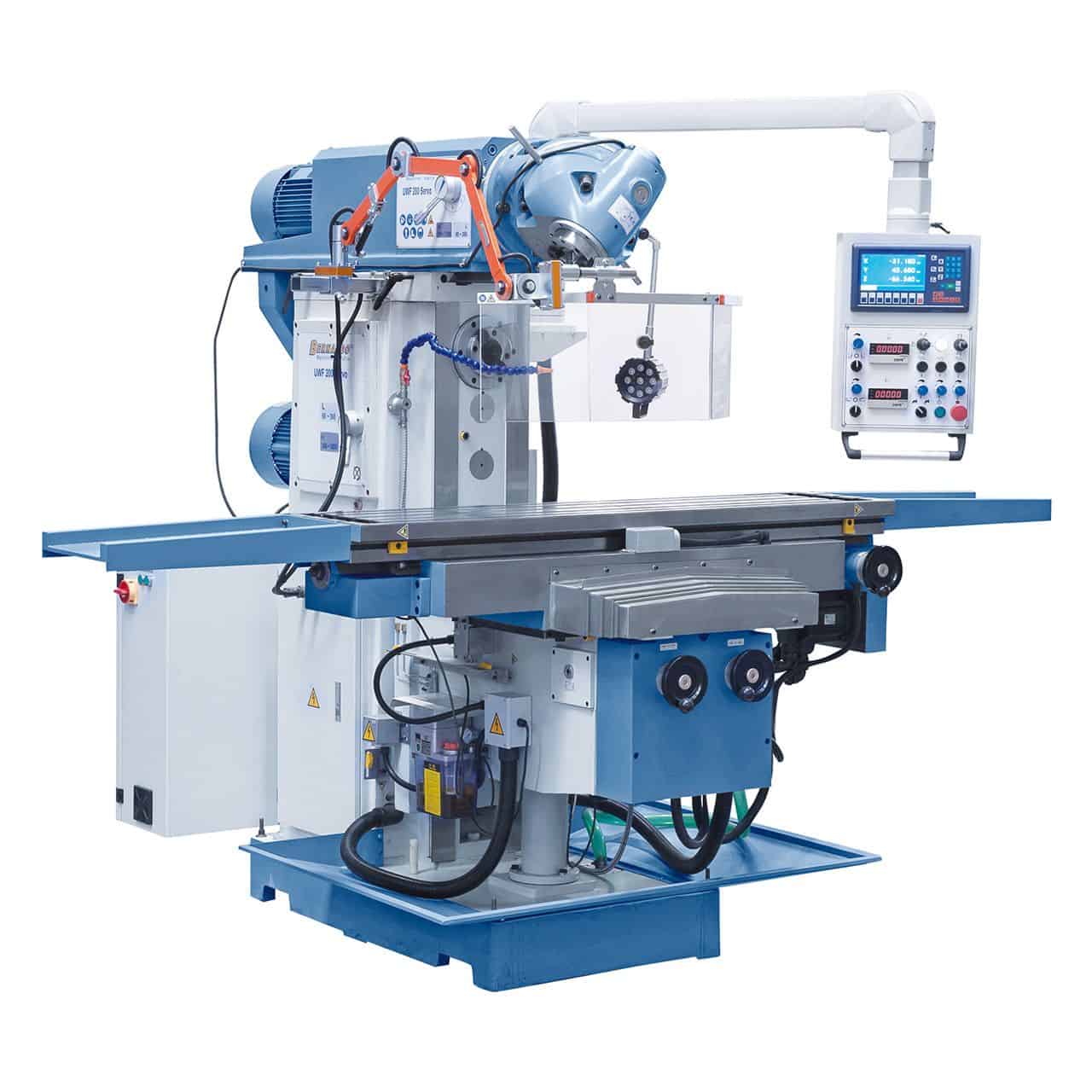

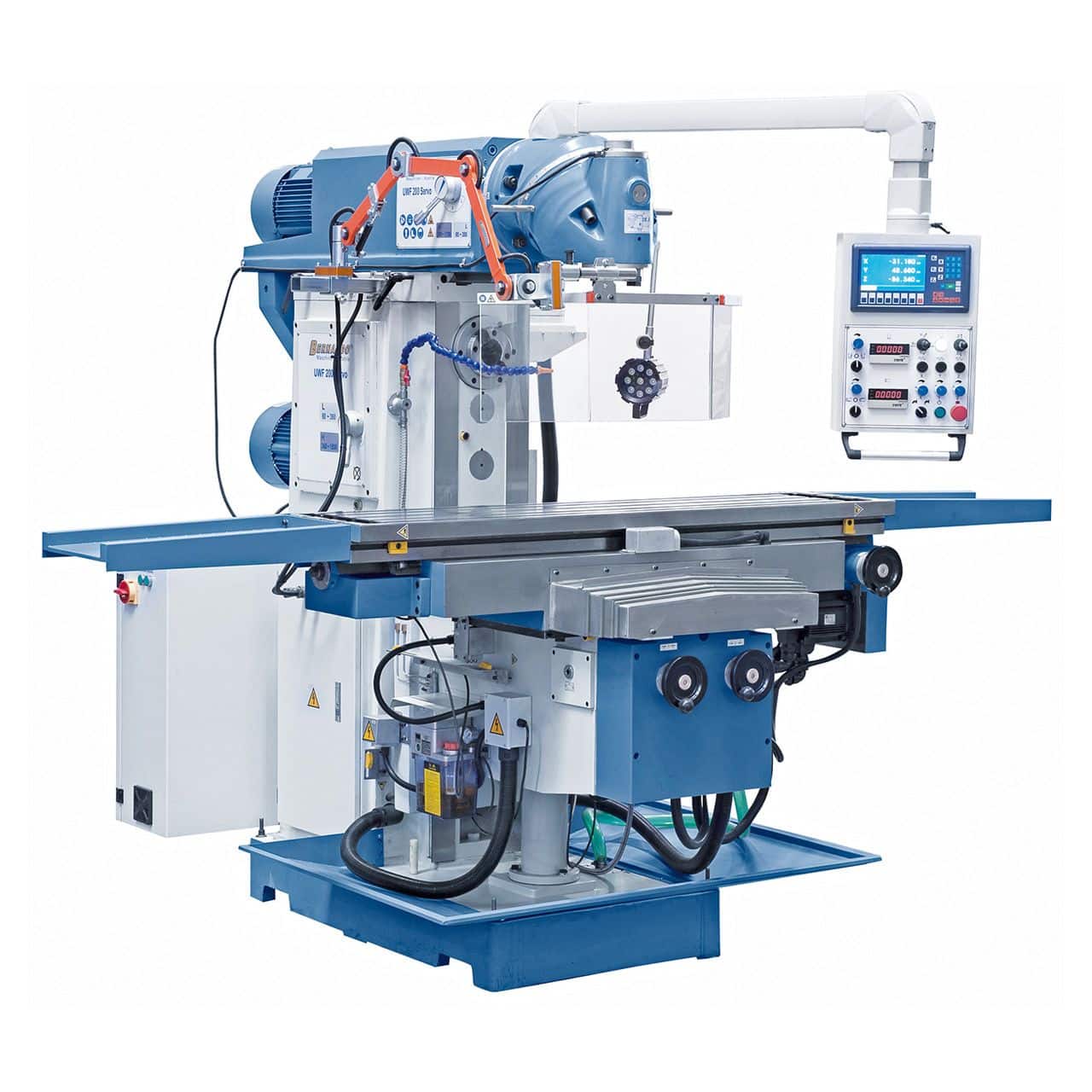

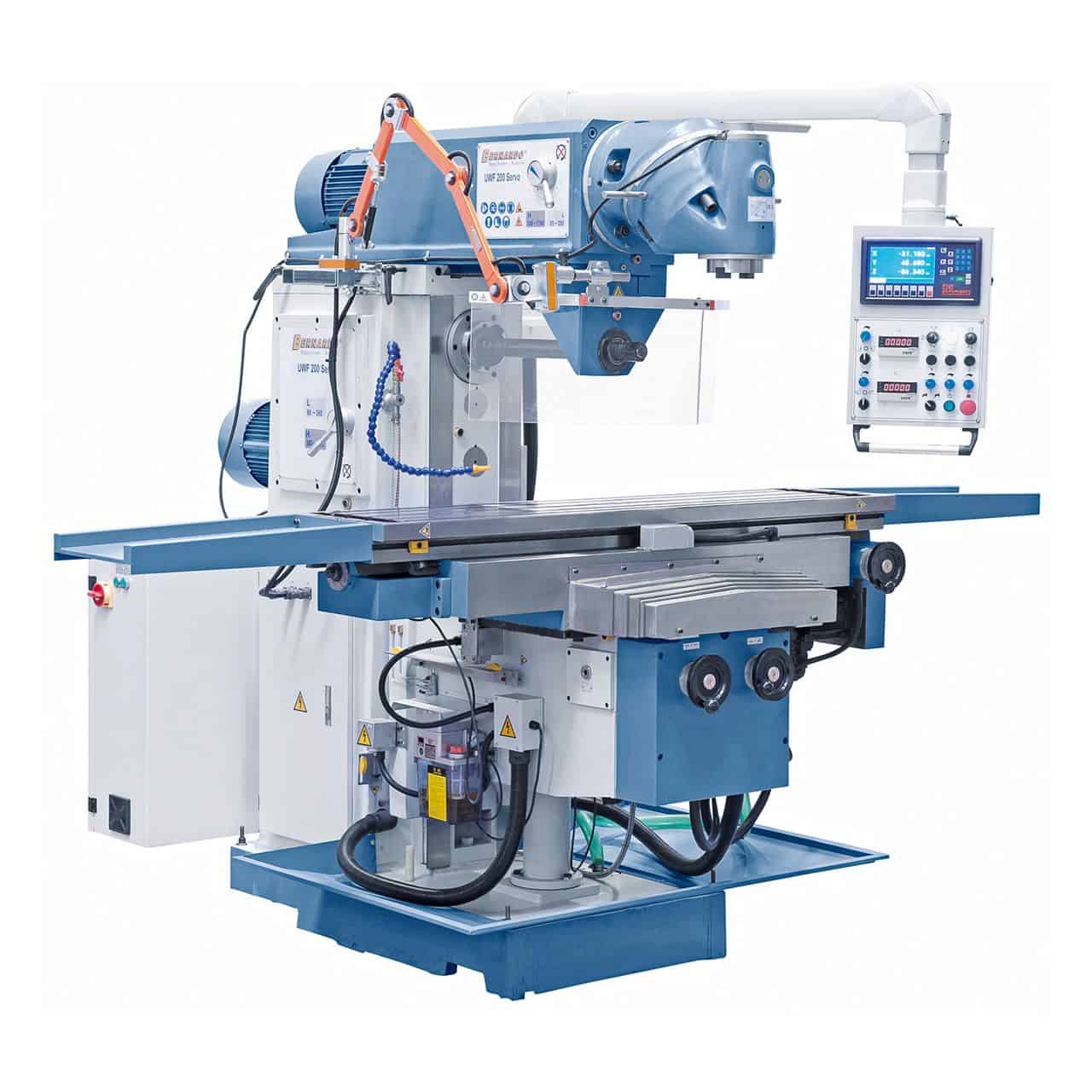

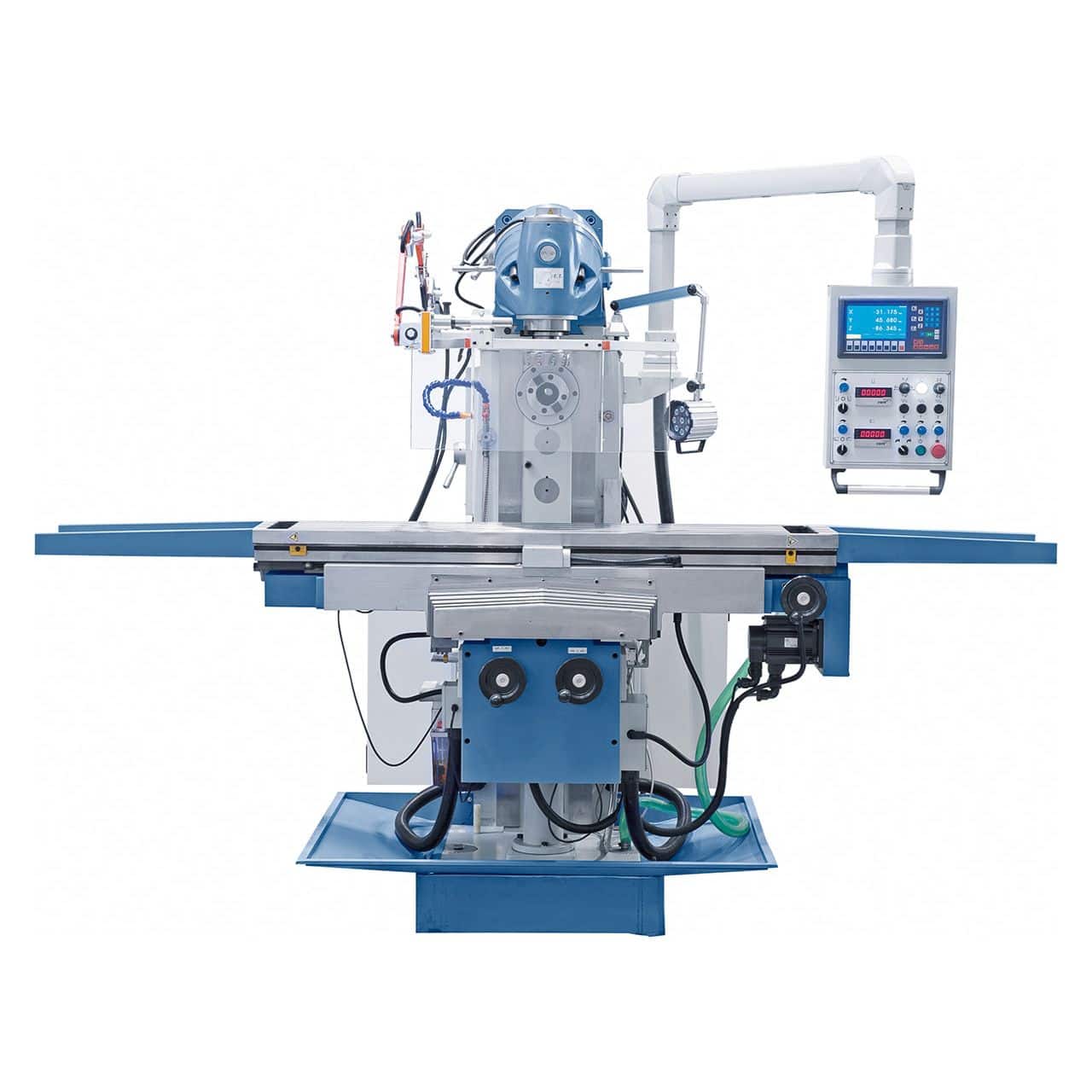

Die Universalfräsmaschine UWF 200 Servo ist für die Bearbeitung von Werkstücken bis 300 kg ausgelegt. Dank ihrer stabilen und robusten Gusskonstruktion und der hohen Steifigkeit der Maschinenkomponenten bietet dieses Modell beste Voraussetzungen für präzise Bearbeitungen. Hauptmerkmal dieser Maschine ist der servounterstützte Revolver mit elektronischen Handrädern in allen Achsen sowie die stufenlose Drehzahlregelung.
Eigentum
- Stufenlose Drehzahlregelung der Horizontalspindel und Vertikalspindel mit optimalem Drehmomentverlauf
- Kontinuierlicher automatischer Vorschub und Eilgang in allen Achsen, angetrieben durch den Servomotor
- Spielfrei vorgespannte Kugelumlaufspindeln in allen 3 Achsen
- Gehärtete und geschliffene Präzisionsführungen sorgen für hohe Arbeitspräzision

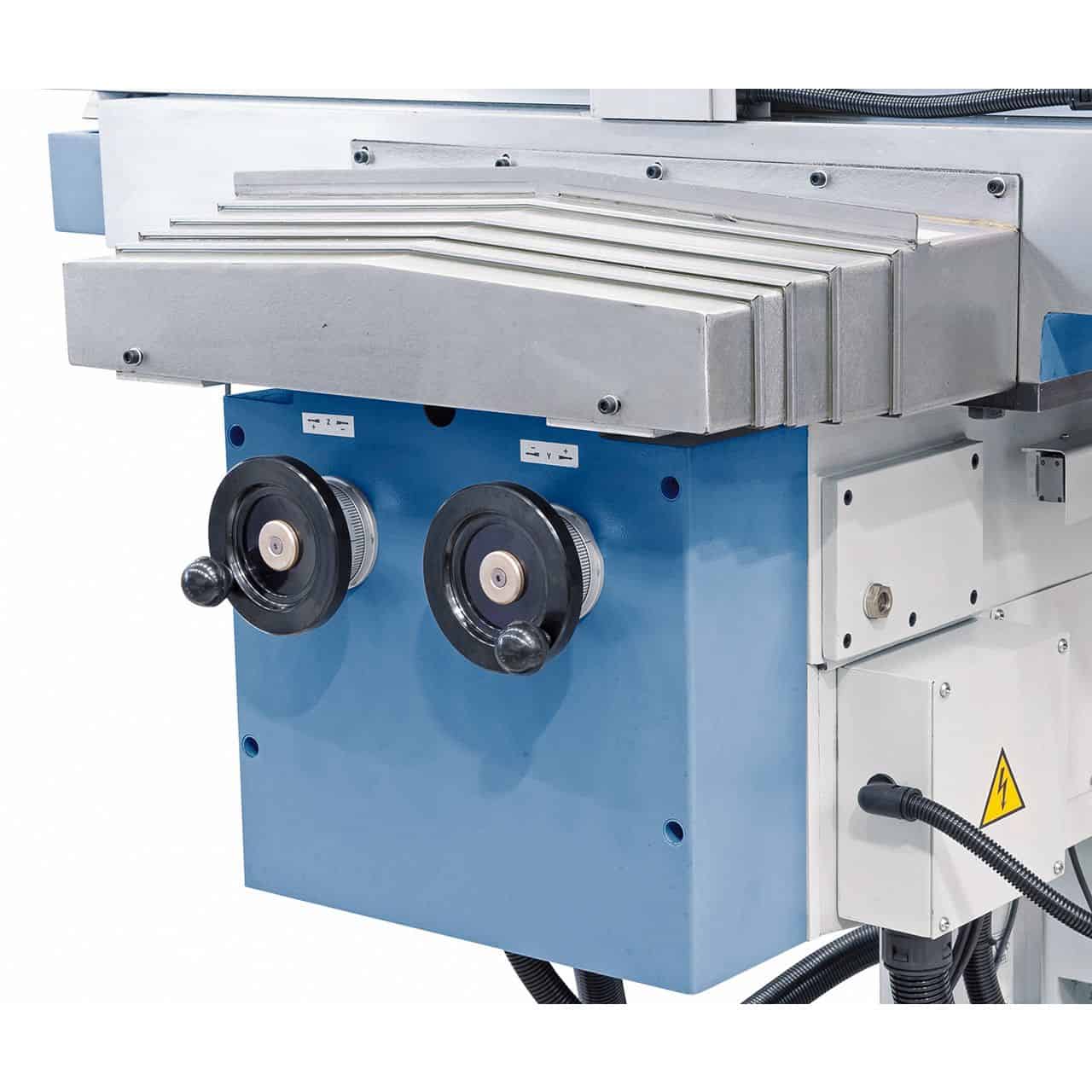

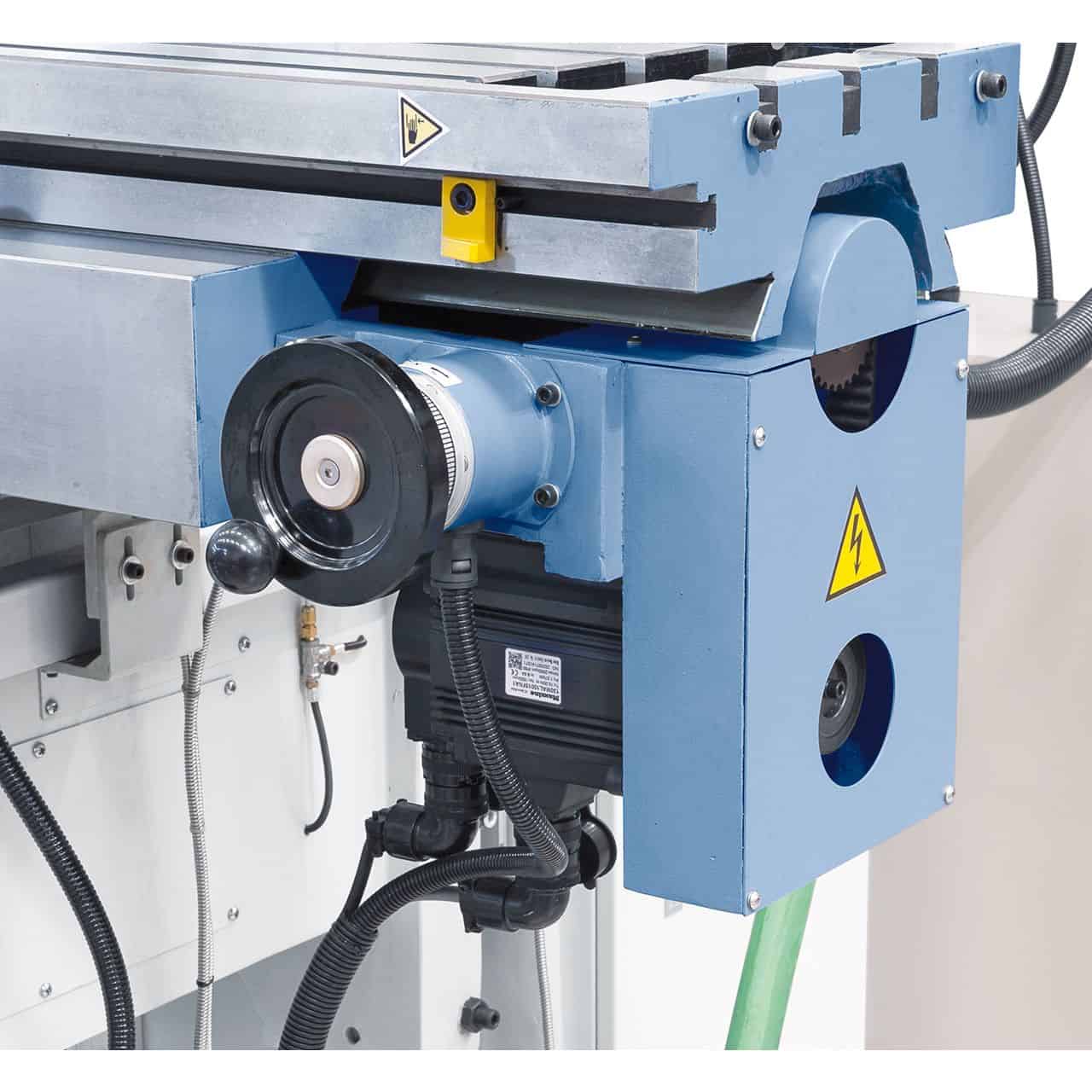

- Serienmäßig ausgestattet mit 3 elektronischen Handrädern zur manuellen Bewegung in allen Achsen

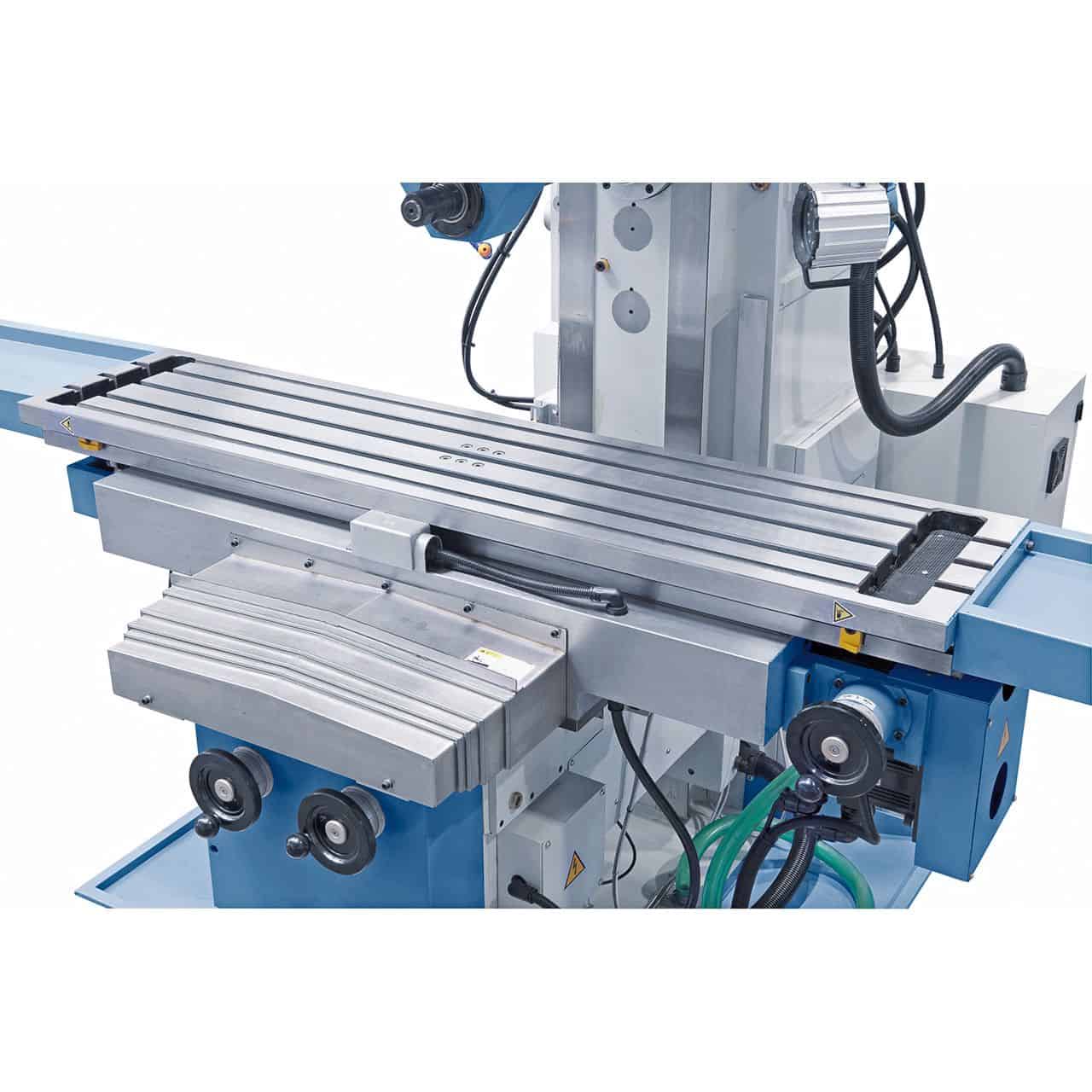

- Große Verbundplatte mit T-Nuten, mit fein bearbeiteter Oberfläche
- Zentralschmierung für die mitgelieferten Führungen
- Einstellung der gewünschten Vorschubgeschwindigkeit über das Potentiometer auf dem Bedienfeld
- Ausgestattet mit Eilgang in der X-, Y- und Z-Achse zur Reduzierung von Ausfallzeiten
- Für mehr Stabilität sorgen die große Rechteckführung in der Y-Achse und die Schwalbenschwanzführung in der Y- und Z-Achse.
Standardzubehör

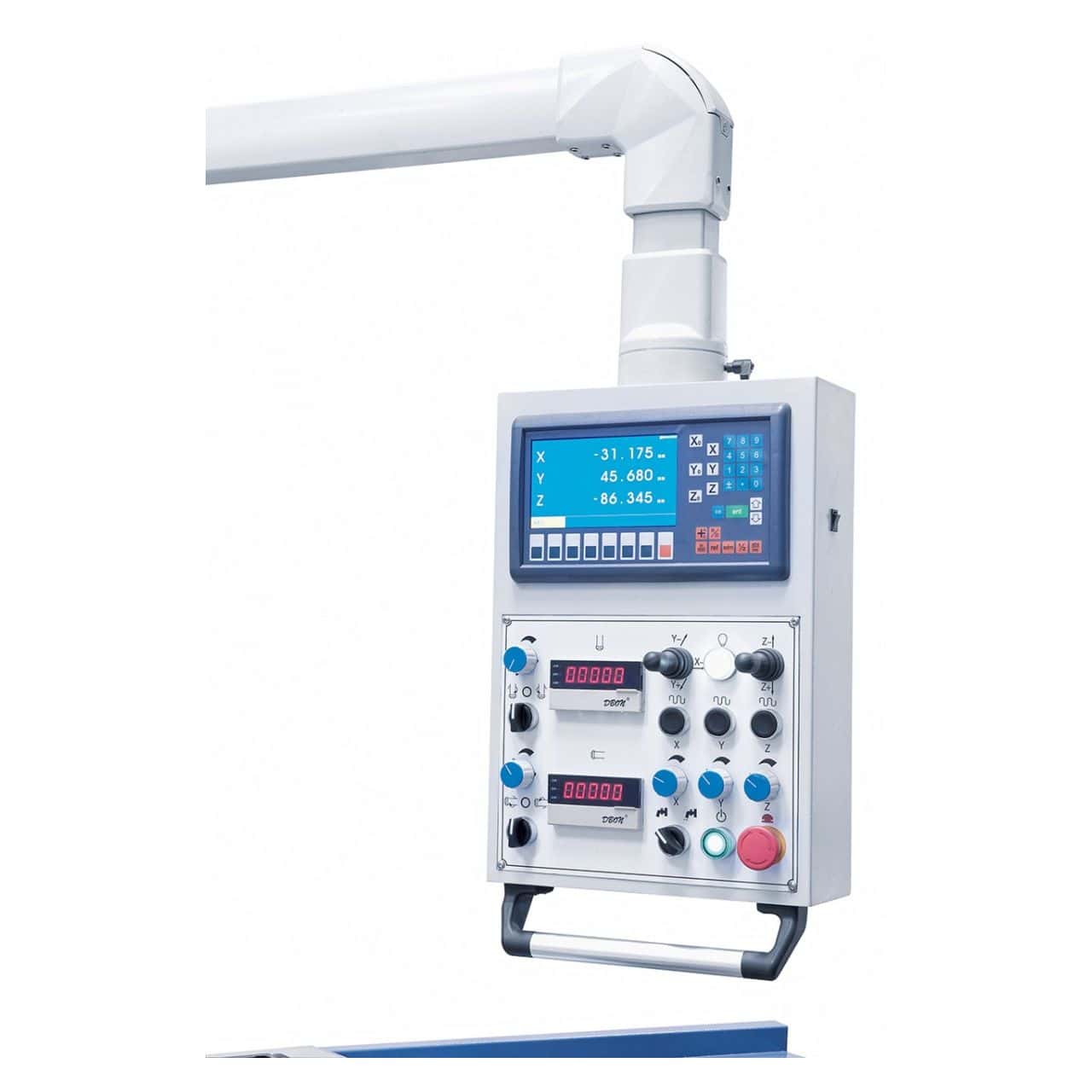

- ES-12 H 3-Achsen-Positionsanzeige mit LCD-Display
- Elektronische Flyer
- Kontinuierlicher Vorschub in allen Achsen
- M 24 Spannfutter

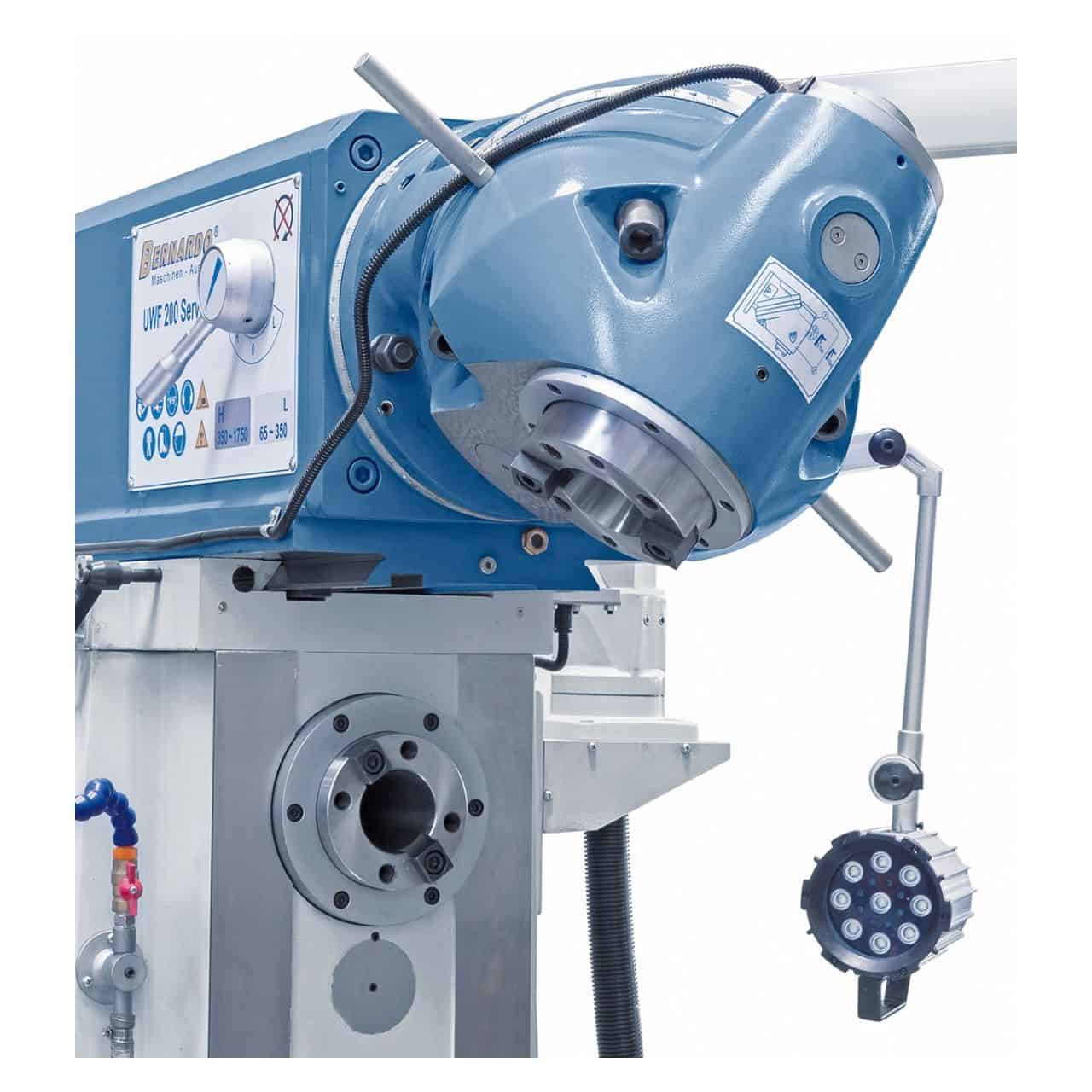

- LED-Autolicht
- Kühlsystem
- Horizontale externe Unterstützung
- Kühltank
- Universelles Schutzgerät
- Langes Bohrfutter ISO 50/27 mm, ISO 50/32 mm
- Kombi-Bohrfutter ISO 50/32 mm
- ISO 50 / MK 4 Reduziereinsatz

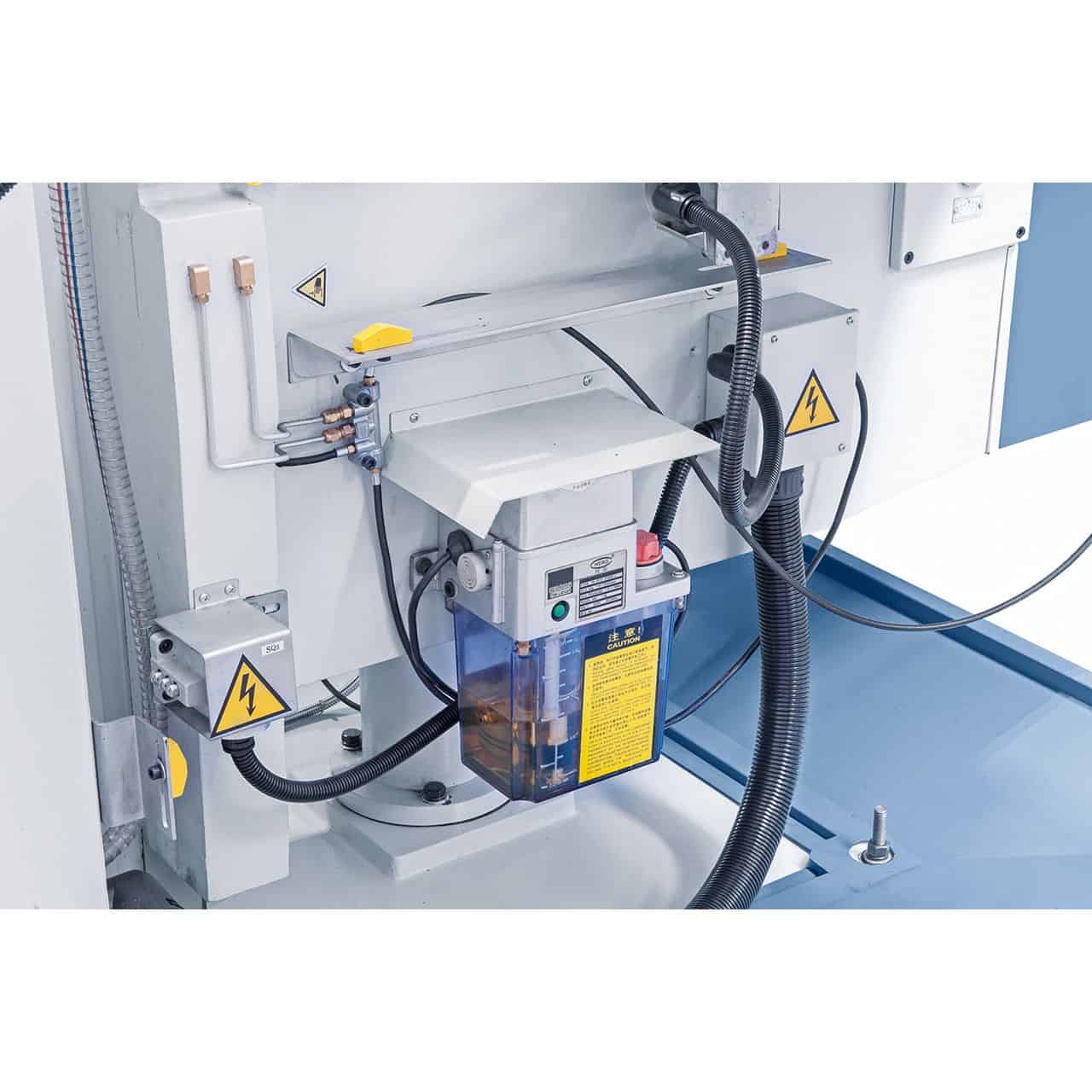

- Automatische Zentralschmierung

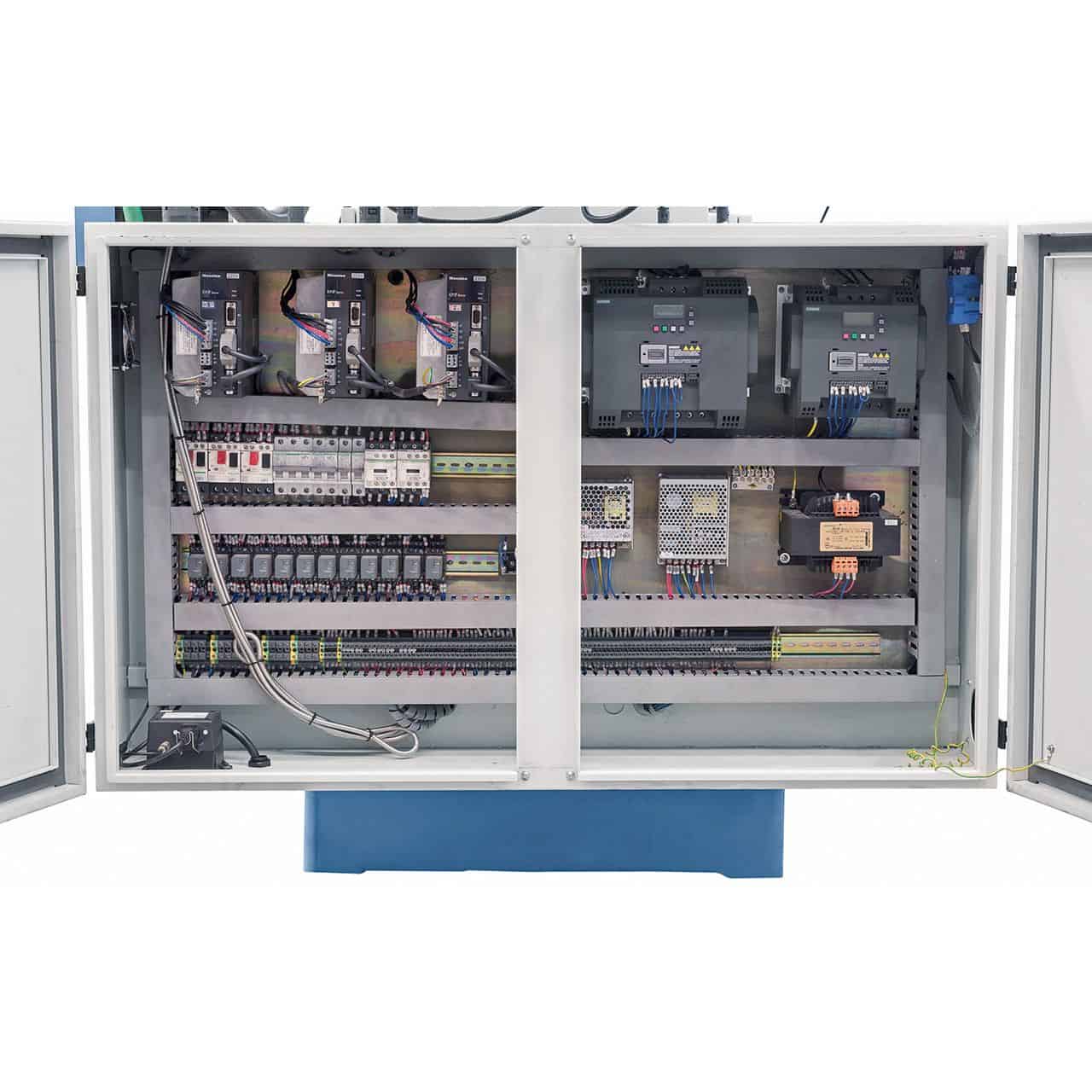

- Steuergerät
technische Daten
| Tischabmessungen |
1600 x 360 mm |
Horizontale Spindelbefestigung |
ISO 50 |
Vertikale Spindelbefestigung |
ISO 50 |

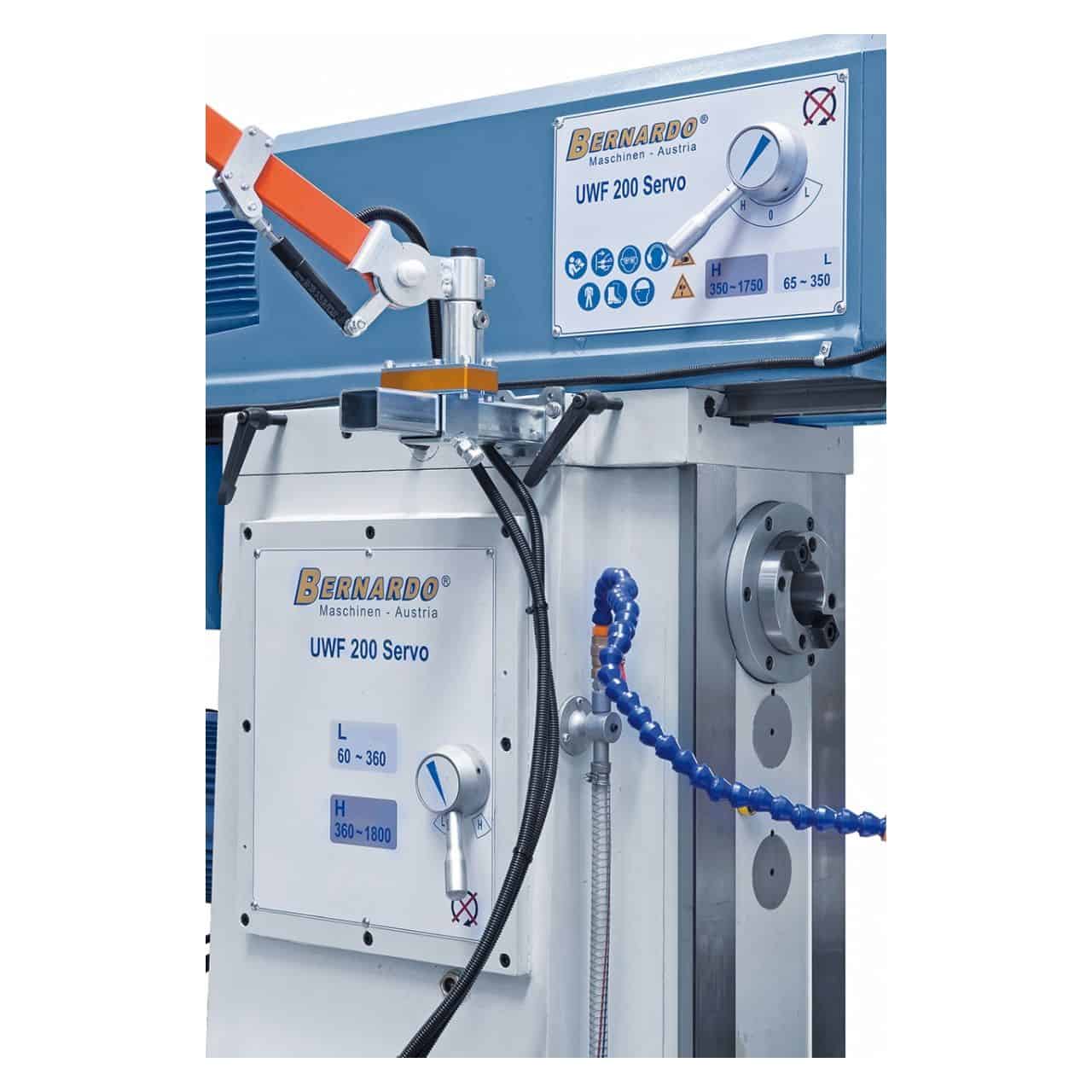

Horizontale Spindeldrehzahl |
(2) 60 - 360 / 360 - 1800 U/min |

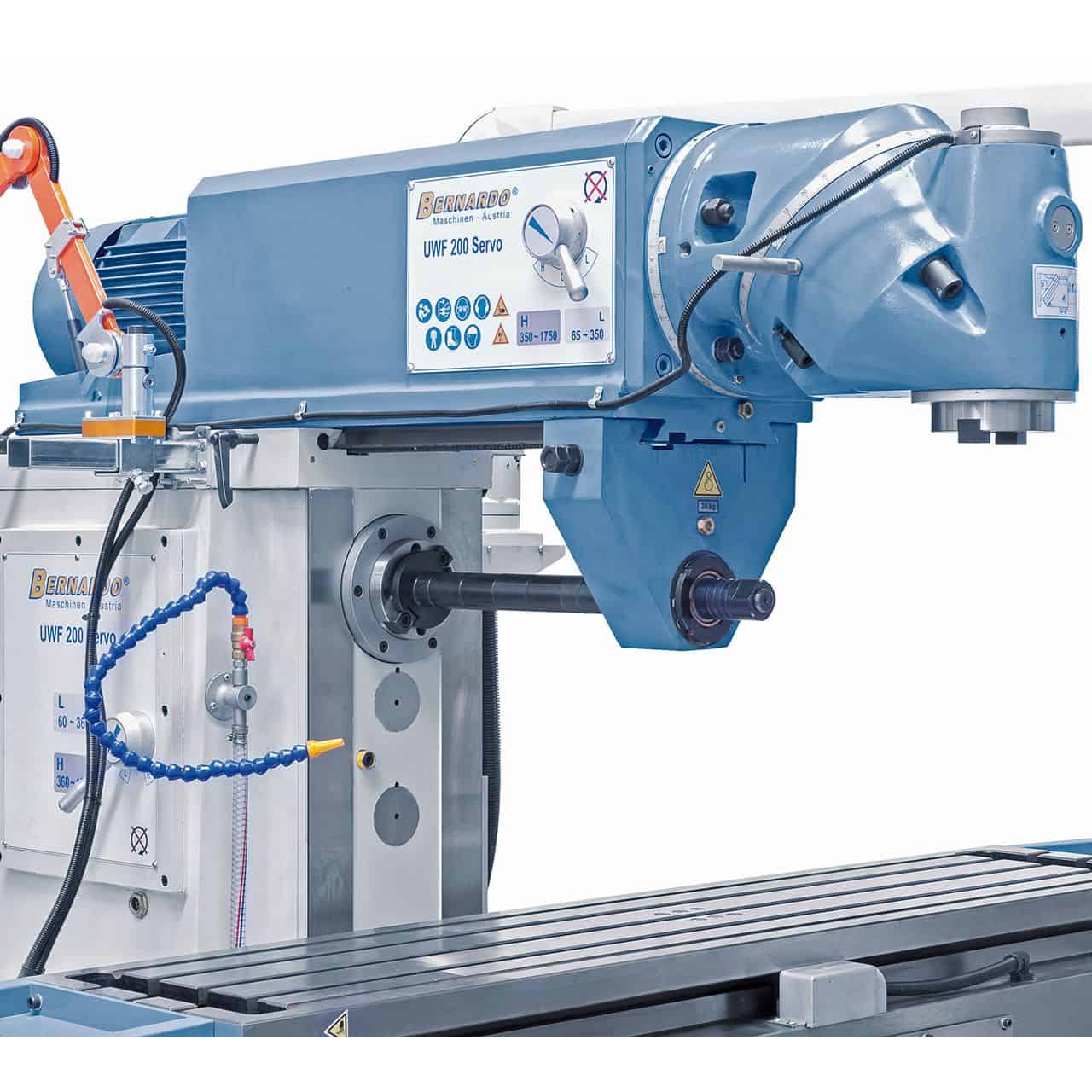

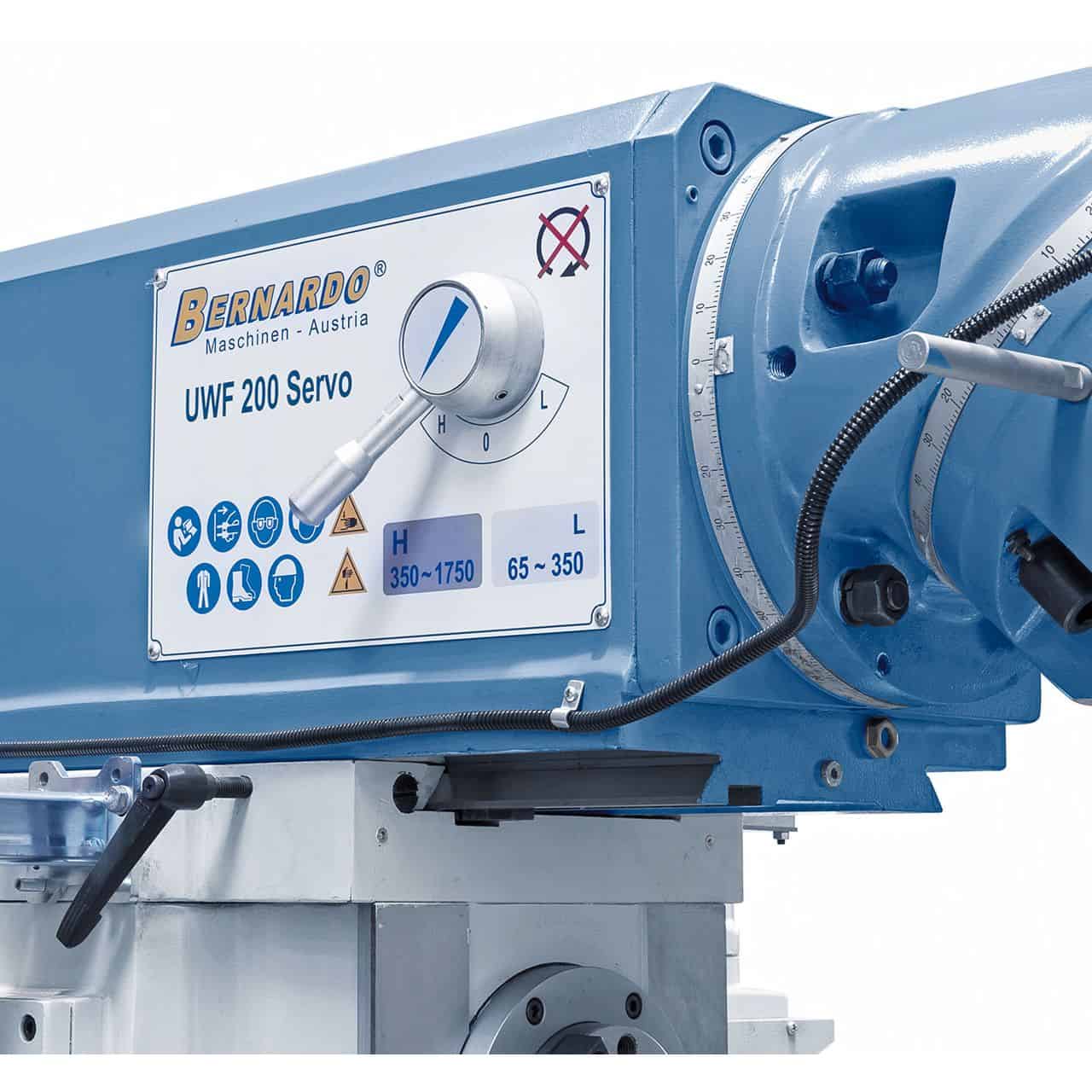

Anzahl der Umdrehungen der Vertikalspindel |
(2) 65 - 350 / 350 - 1750 U/min |
Längsweg (x) |
1300 mm |
Querweg (y) |
300 mm |
Vertikaler Hub (z) |
400 mm |
Abstand zwischen Spindel und Horizontaltisch |
15 - 350 mm |
Abstand zwischen Spindel und Vertikaltisch |
180 - 610 mm |
Länge der Arme |
250 - 980 mm |
| Max. Stückgewicht |
300 kg |
T-Nuten (Anzahl, Breite, Abstand) |
3 / 18 / 80 mm |
Längsvorschubbereich |
10 - 1000 mm/min |
Quervorschubbereich |
10 - 1000 mm/min |
Vertikaler Vorschubbereich |
10 - 500 mm/min |
Eilgang auf der x- und y-Achse |
10 - 3000 mm/min |
Eilgang Z-Achse |
10 - 750 mm/min |

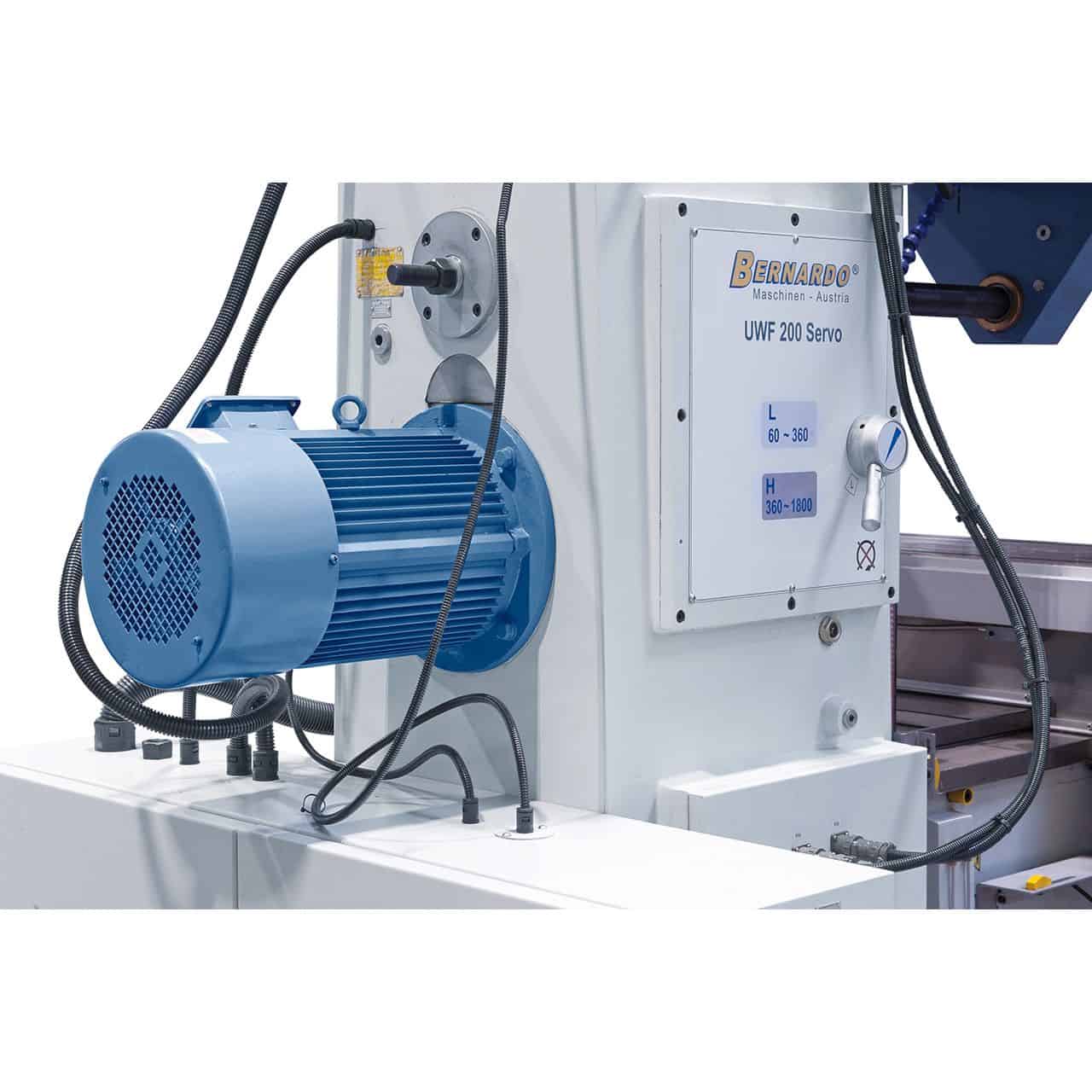

Horizontale Motorleistung |
7,5 kW |
Vertikale Motorleistung |
5,5 kW |
Servomotor (Drehmoment / Leistung) |
10 Nm / 1,5 kW |
Pumpenleistung für die Kältemittelzirkulation |
90 W |
| Durchflussmenge der Kühlmittelumwälzpumpe |
25 l/min |
Maschinenabmessungen (L x B x H) |
2790 x 2200 x 2200 mm |
Ungefähres Gewicht |
2850 kg |
