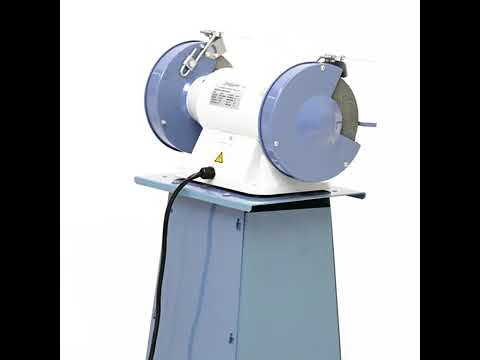

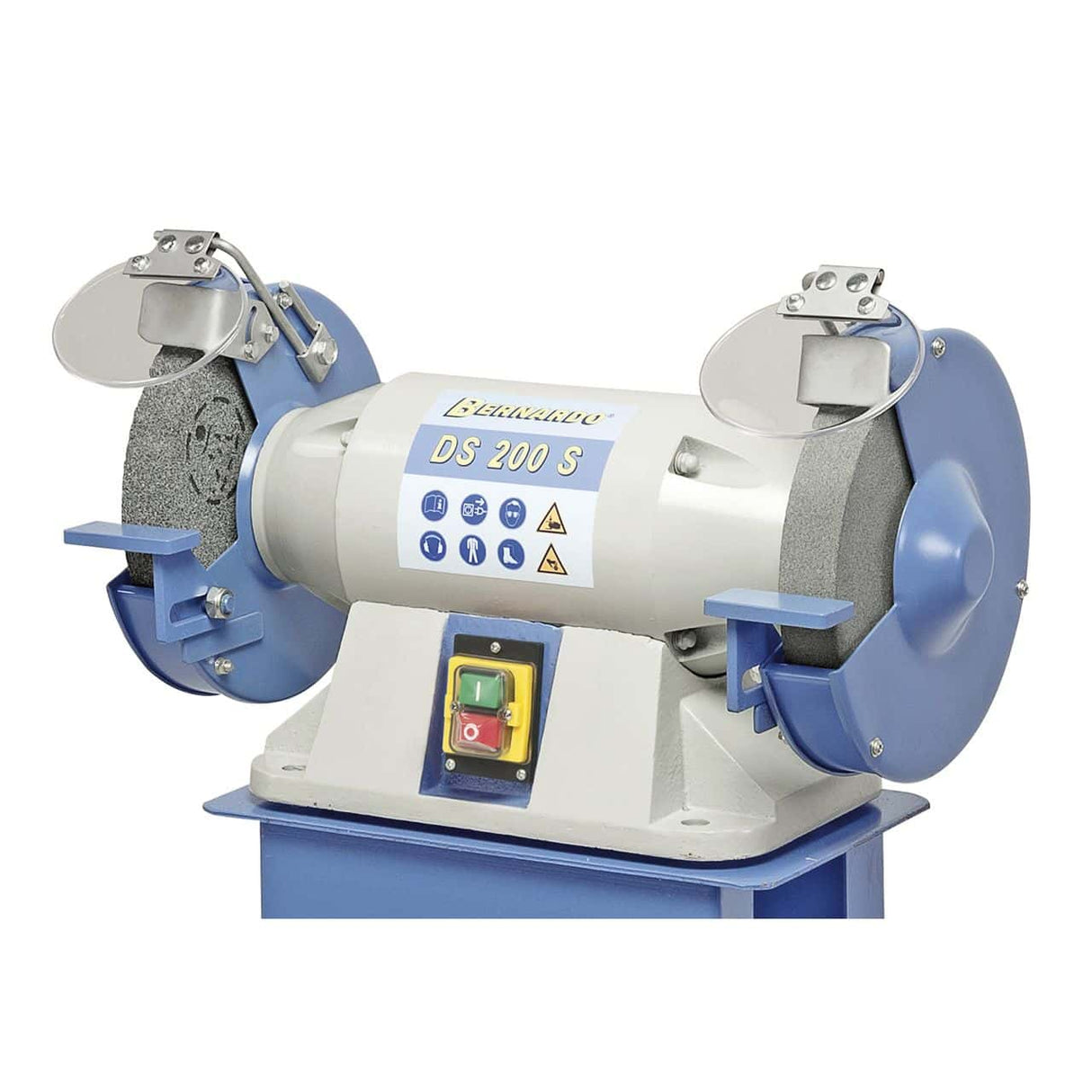

Doppelschleifer DS 200 S - 230 V

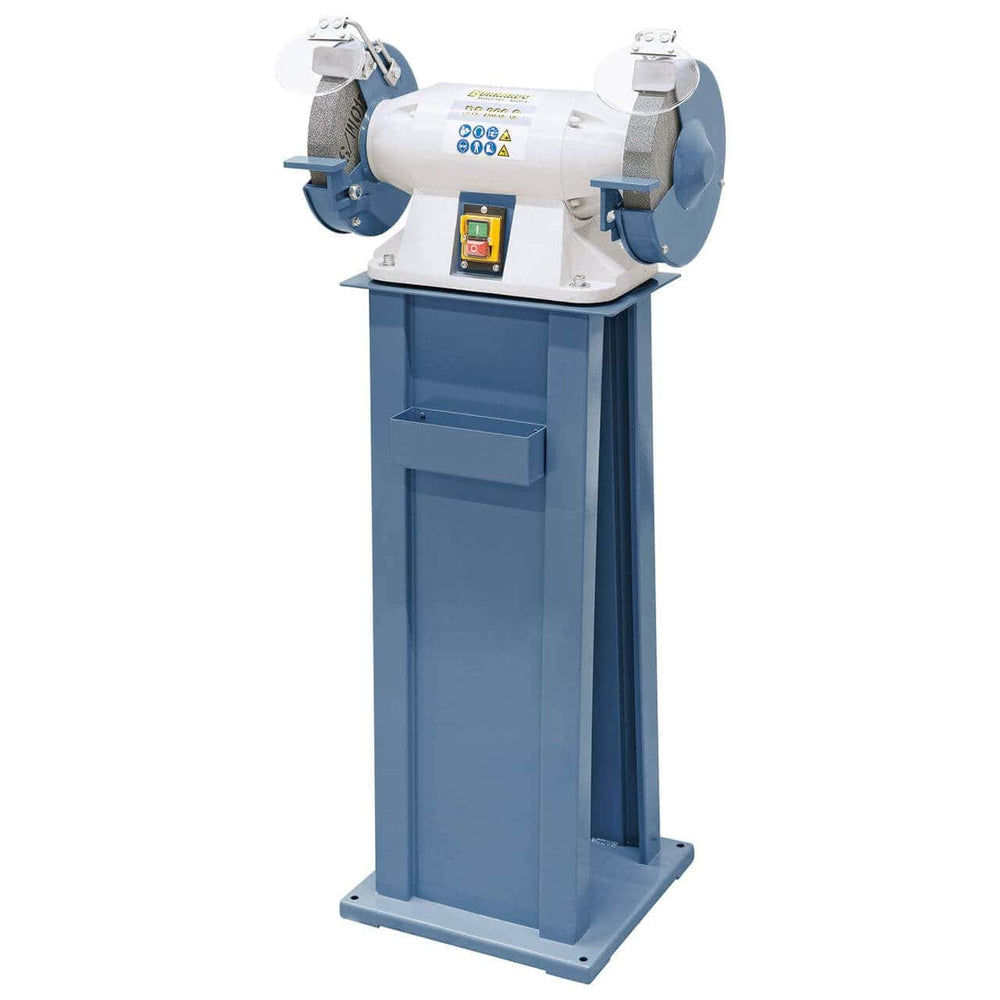

Posiziona su banco stabile (510×270×310 mm; ~25 kg) e fissa la macchina. Monta/regola le protezioni scintille su entrambi i lati e i supporti pezzo (gap 1–2 mm). Verifica le mole Ø200×32 mm (foro 32 mm) K36/K80 e il senso di rotazione. Collega a 230/400 V e avvia a vuoto 30–60 s (2850 giri/min) per controllare vibrazioni.

K36 (grossa): sgrossatura, sbavatura, affilatura preliminare. K80 (fine): rifinitura e affilatura finale. Procedi sempre dal grosso al fine con pressione moderata per evitare surriscaldamenti del pezzo.

Mantieni il supporto in squadra e a 1–2 mm dalla mola per evitare incastri. Posiziona gli schermi per deviare scintille/particelle lontano dall’operatore; ricontrolla periodicamente i serraggi durante l’uso.

Scollega l’alimentazione. Rimuovi carter e flange, esegui il ring test (la mola deve “suonare” chiaro), pulisci le flange e monta la nuova K36/K80 (foro 32 mm). Non serrare eccessivamente. Riporta il supporto a 1–2 mm e avvia a vuoto 30–60 s per verifica vibrazioni.

Acciai al carbonio, inox (passate brevi), ghisa, utensili HSS e metalli non ferrosi. La velocità è fissa a 2850 giri/min; scegli la mola in base all’operazione: K36 per asportare, K80 per rifinire. Raffresca il pezzo se si scalda eccessivamente.

Alimentazione 230/400 V. Potenza: S1 0,90 kW / S6 1,25 kW. Usa linea con magnetotermico + differenziale idonei; per prolunghe impiega sezione adeguata (≥1,5–2,5 mm² in base alla lunghezza) per evitare cadute di tensione e calo prestazioni.

Pulisci i carter, controlla usura/crepe, dressa la mola quando si impacca o vibra per ripristinare planarità e taglienza. Verifica periodicamente serraggi, cavi e stato dei supporti. Sostituisci le mole se compaiono bruciature frequenti o deviazioni.

Indossa occhiali/visiera, cuffie e guanti aderenti. Non lavorare pezzi piccoli senza appoggio, non toccare mai la mola in rotazione, mantieni la pressione moderata e attendi l’arresto completo prima di regolazioni o cambio mola.

Verifica fissaggio al banco, serraggi delle flange, centratura delle mole e gap dei supporti. Esegui un rapido ring test sulle mole; se il suono è “sordo”, sostituisci. Dressa la mola se è imballata o irregolare.
