Bernardo | SKU:
05-1454XL

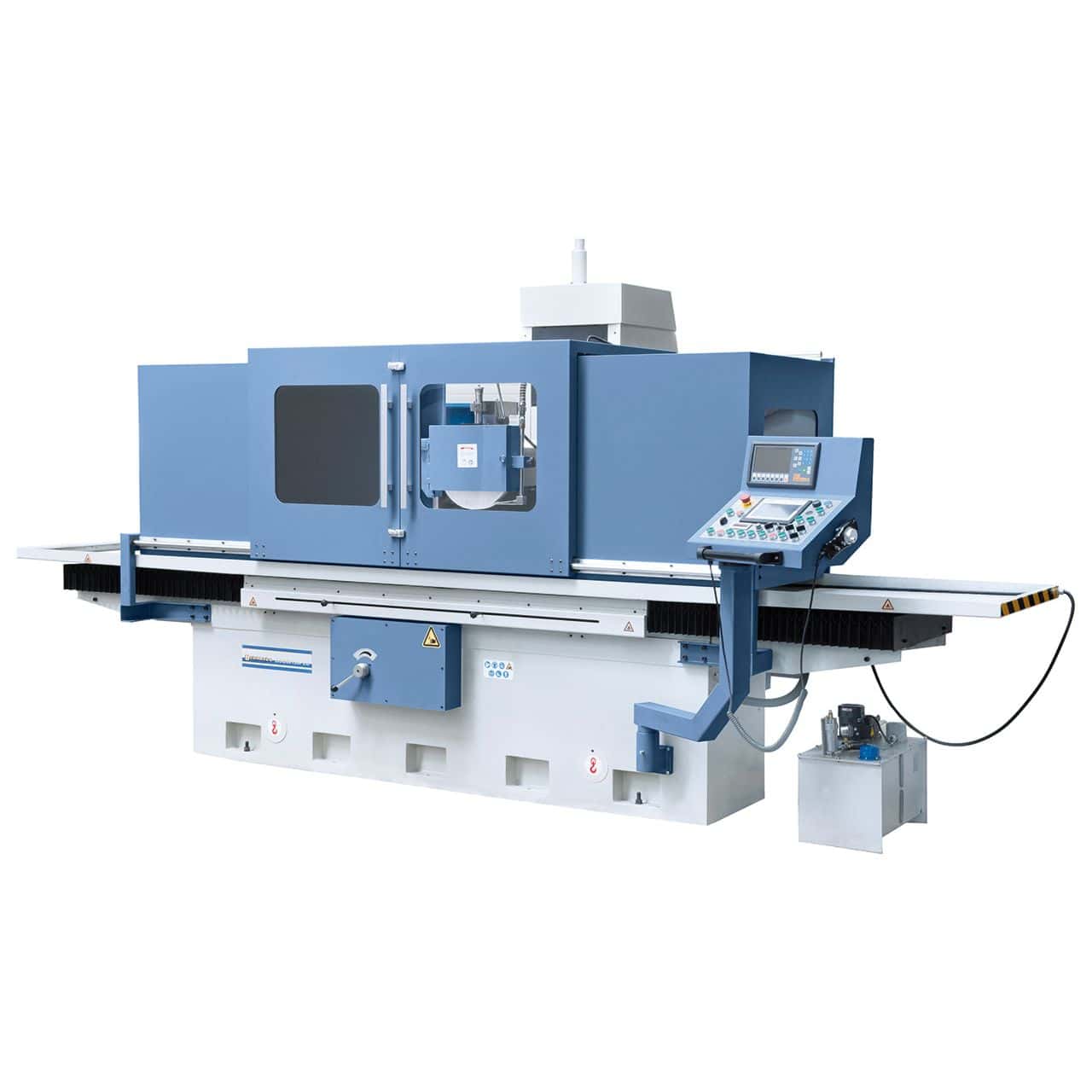

BSG 60220 PLC Flachschleifmaschine
BSG 60220 PLC Flachschleifmaschine ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Fügen Sie einige allgemeine Informationen zu Ihren Liefer- und Versandrichtlinien hinzu.
BSG 60220 PLC Flachschleifmaschine
Grundpreis
/
Nicht verfügbar
-
Descrizione
-
Specifiche Tecniche
-
Sicurezza del prodotto
-
Bewertungen
Descrizione
Eigentum
- Gehärtete und längs- und quergeschliffene Bankführungsbänder; Gegenführungen mit Turcite B-Beschichtung für hohe Verschleißfestigkeit und geringe Reibung
- Die Längs- bzw. Querbewegung erfolgt über eine flache V-Führung
- Computergesteuertes Eilgangfahren auf Werkstückhöhe, einstellbarer Ausgleichshub und Funkenunterdrückung; automatisches Abheben in die Ausgangsposition nach Programmende
- Spezielle vorgespannte Lagerung ohne Axial- und Radialspiel in der Schleifspindel
- Der geglühte und spannungsfreie Maschinengrundkörper sorgt für hohe Präzision
- Hohe Stabilität durch starke Rippen und große Wandstärken
- Einstellbare Längs- und Querbewegung des Tisches durch Endschalter
- Das ausgeklügelte Hydrauliksystem garantiert ein sanftes Drehen des Tisches auch bei hohen Belastungen desselben
- SPS-Steuerung zur Programmierung einfacher Schleifzyklen über Touchscreen inklusive
Standardzubehör
- ES-12 H 2-Achsen-Positionsanzeige mit LCD-Display
- Siemens SMART IE V3 Touch-Bedienfeld
- Elektronische Kurbel
- Schleifscheibenbohren
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetische Spannplatte
- Ausgleichsunterstützung
- Ausgleichswelle
- Schutzhüllen
- Parallelabsaugvorrichtung
- Entmagnetisierungsgerät
- Kühlsystem
- Diamantextraktor
- Maschinenfüße
- Zentralschmiersystem
- Hydraulikölkühlung
- Steuergerät
technische Daten
| Tischspannfläche | 600 x 2200 mm |
| Anzahl T-Nuten / Breite | 3 / 18 mm |
| Elektronische Magnetspannplatte | 600 x 1000 mm (2 Stück) |
| Maximaler Verfahrweg, längs | 2350 mm |
| Maximaler Verfahrweg quer | 660 mm |
| Abstand Spindelmitte / Tisch max. | 600 mm |
| Max. Stückgewicht * | 1700 kg |
| Schleifscheibenbohren | 350 x 50 x 127 mm |
| Tischgeschwindigkeit, hydraulisch | 5 - 25 mm/min |
| Querverstellung | |
| Automatischer, transversaler Ansatz | 0,5 - 20 mm/Hub |
| Schneller, quer verlaufender Lauf | 50 - 600 m/min |
| Vertikaler Ansatz | |
| Automatischer vertikaler Anflug | 0,005 / 0,01 / 0,015 / |
| 0,02 / 0,03 / 0,04 mm | |
| Schneller, vertikaler Lauf | 50 - 500 mm/min |
| Schleifspindelmotor | 7,5 kW |
| Spindeldrehzahl | 1450 U/min |
| Hydraulikpumpenmotor | 5,5 kW |
| Gesamtanschlusswert | 18 kW |
| Länge | 6600 mm |
| Tiefe | 2750 mm |
| Höhe | 2700 mm |
| Gewicht ca. | 8000 kg |
| * mit Magnetspannplatte |
Specifiche Tecniche
Questa smerigliatrice offre tavola di grandi dimensioni, rigidità elevata, sistema idraulico fluido e cicli automatizzati tramite controllo Siemens PLC.
La macchina è dotata di due piastre magnetiche da 600 x 1000 mm che permettono di fissare pezzi fino a 1700 kg.
Il controllo Siemens PLC consente di impostare sgrossatura, finitura, avanzamento rapido e ritorno automatico alla posizione iniziale.
La corsa longitudinale è di 2350 mm, la trasversale 660 mm e la distanza mola-tavola è di 600 mm, per pezzi fino a 1700 kg.
La smerigliatrice viene spedita su pallet protetto con accessori completi: DRO, piastre magnetiche, mola, sistema di raffreddamento, utensili e smagnetizzatore.
