CNC-Vertikal-Bearbeitungszentrum VMC 1050 mit Siemens Sinumerik 808D Advanced 16
CNC-Vertikal-Bearbeitungszentrum VMC 1050 mit Siemens Sinumerik 808D Advanced 16 ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Fügen Sie einige allgemeine Informationen zu Ihren Liefer- und Versandrichtlinien hinzu.
CNC-Vertikal-Bearbeitungszentrum VMC 1050 mit Siemens Sinumerik 808...
-
Descrizione
-
Specifiche Tecniche
-
Sicurezza del prodotto
-
Bewertungen
Descrizione

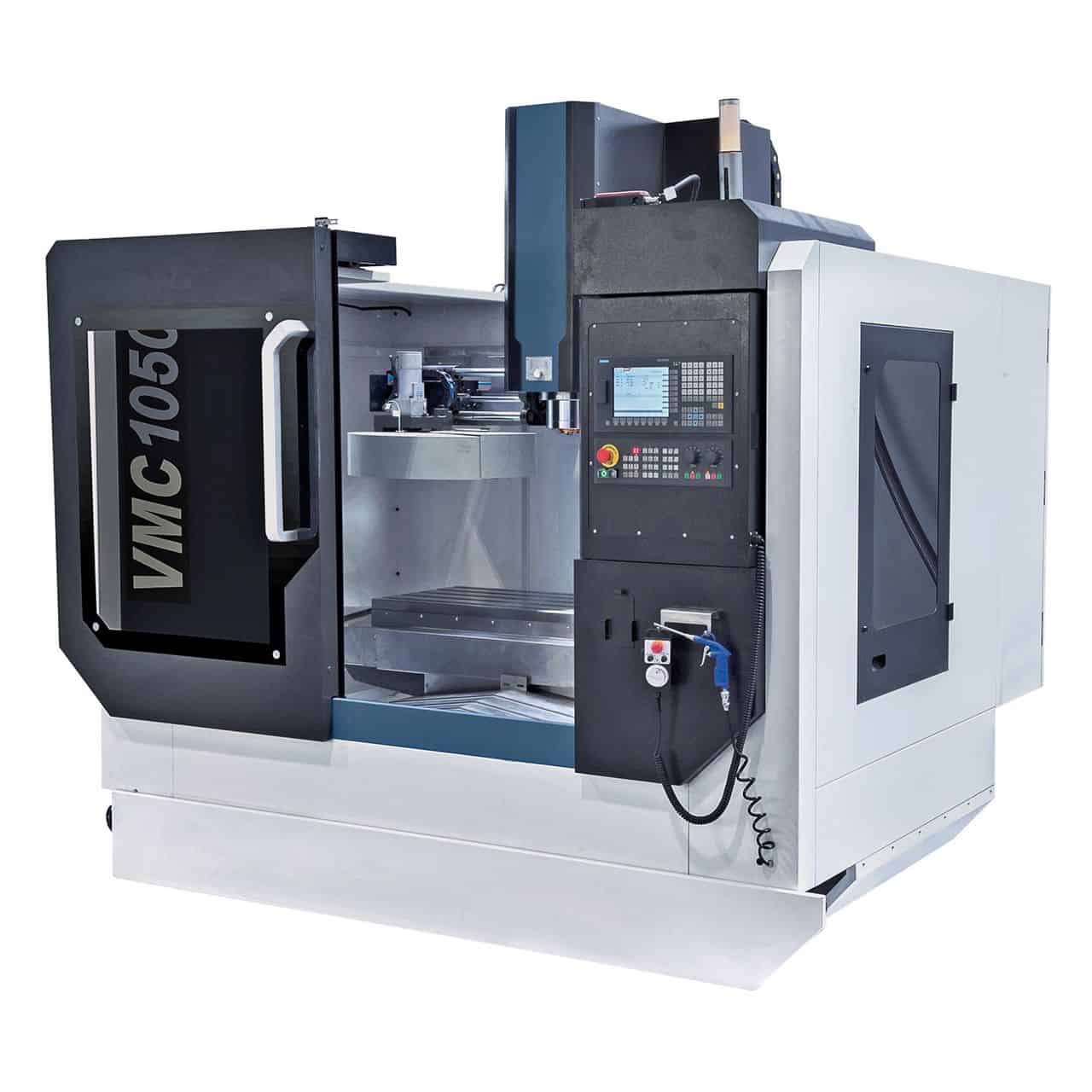

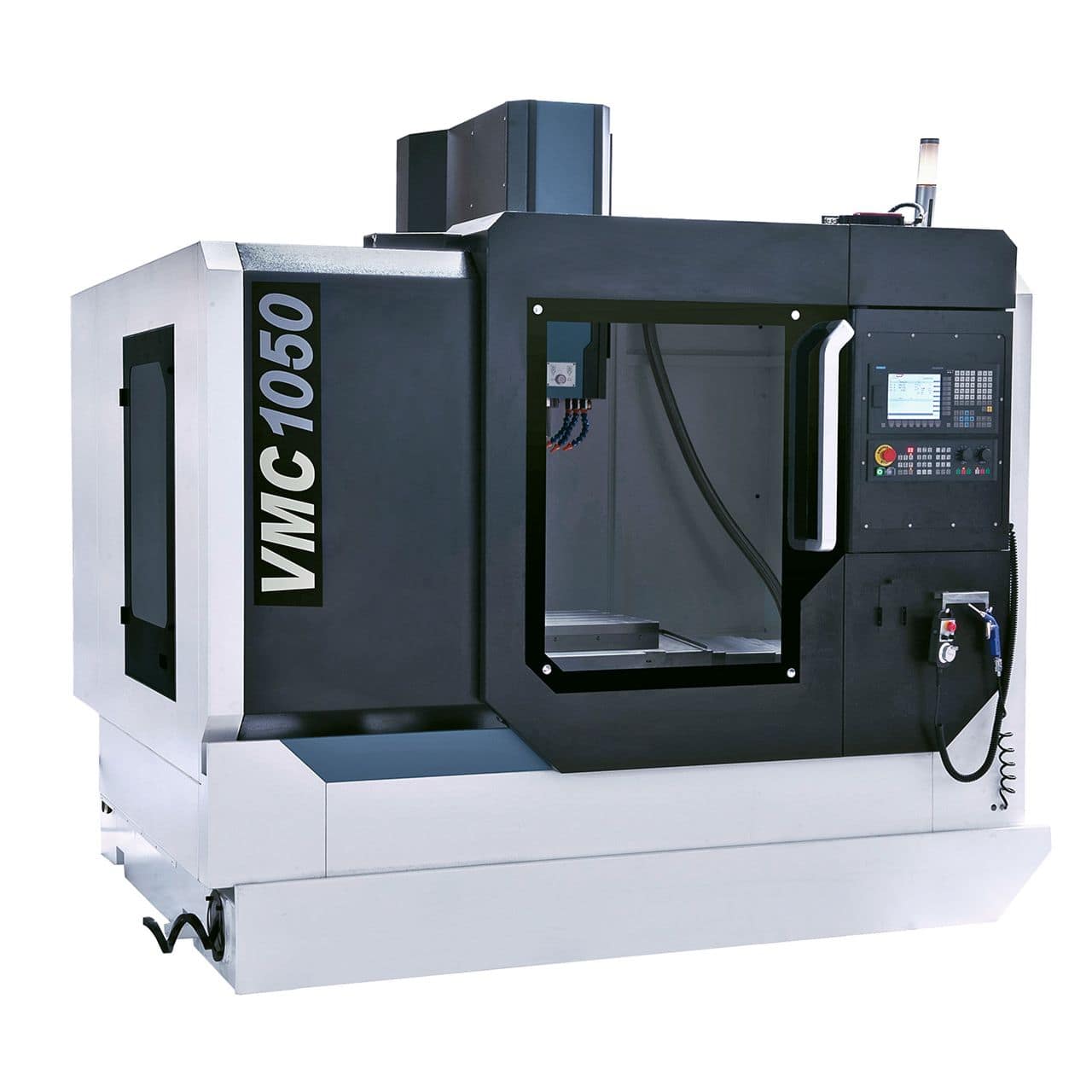

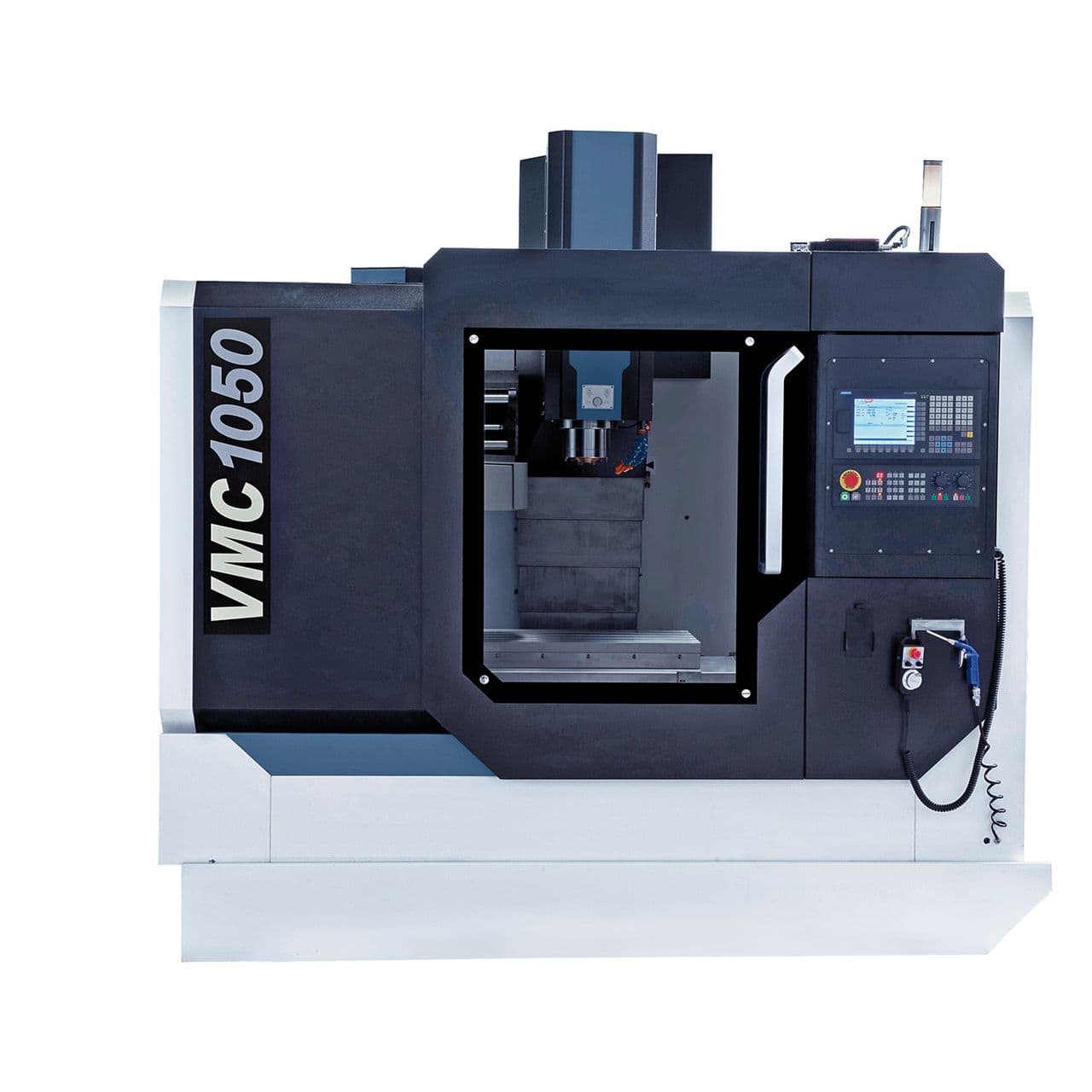

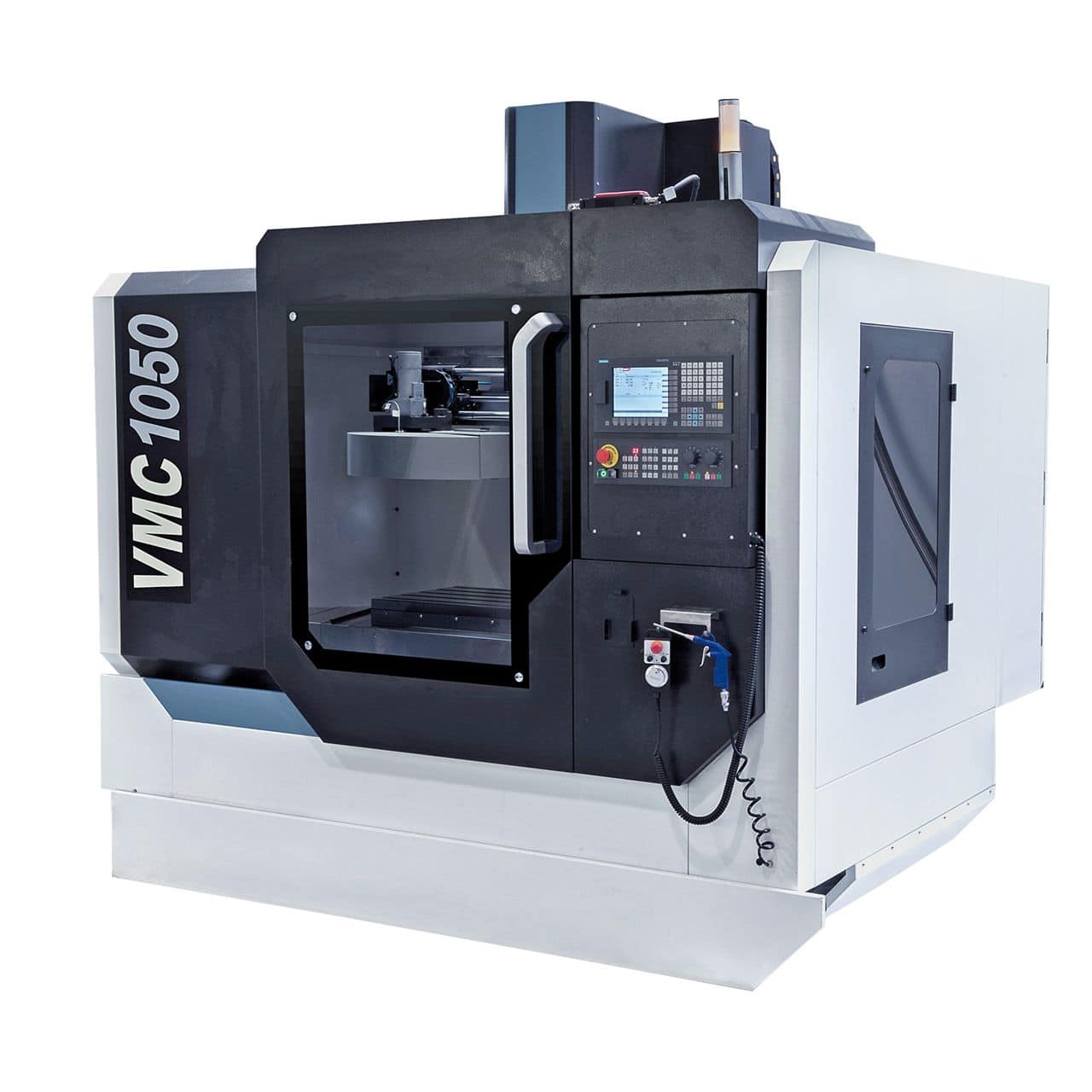

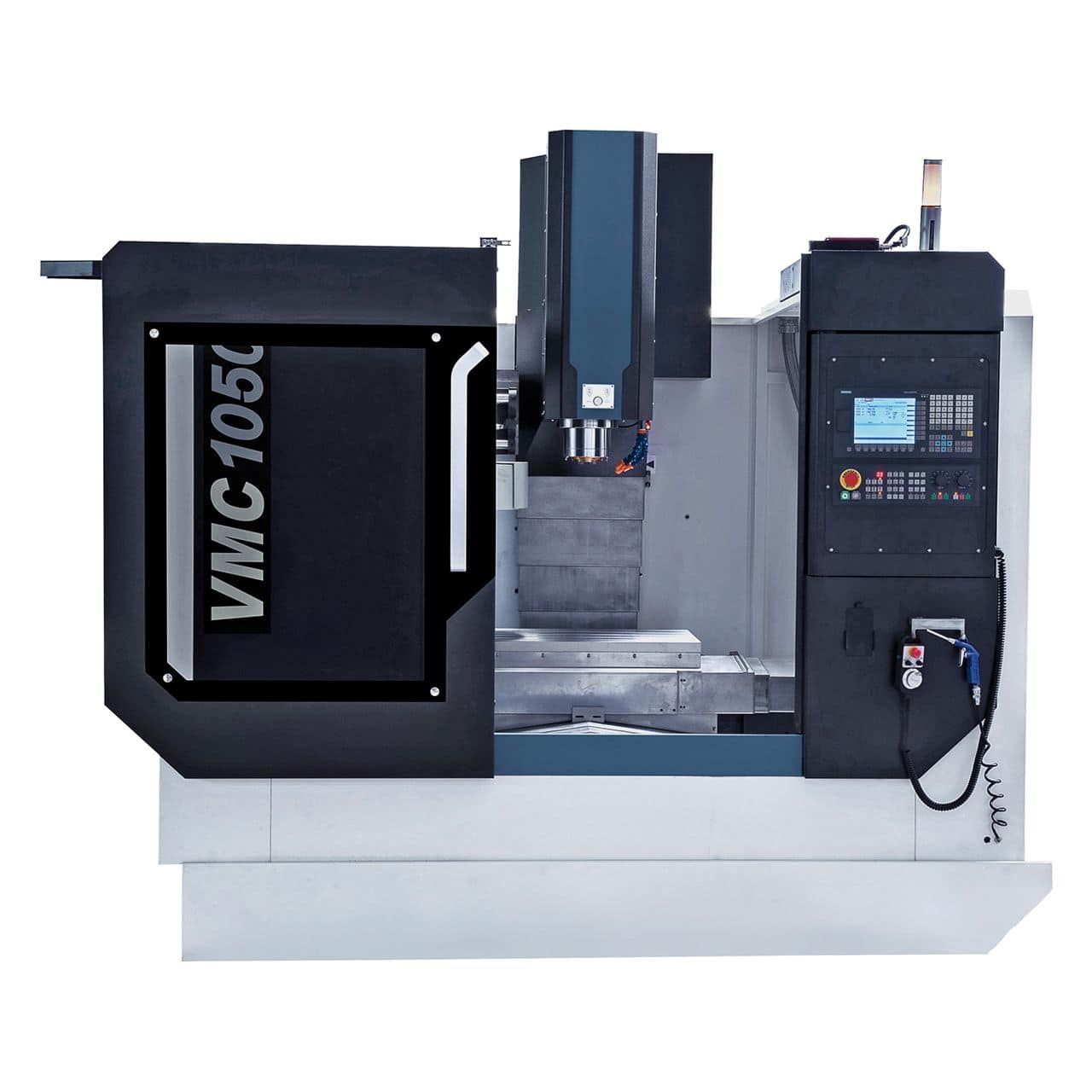

Das vertikale Bearbeitungszentrum VMC 1050 CNC ist mit einer Siemens Sinumerik 808D Advanced 16 oder 828D Steuerung und einem 16-fach Werkzeugwechsler ausgestattet. Dank seiner kompakten Bauweise, einer Tischgröße von 1000 x 500 mm und einem großen Verfahrbereich eignet sich dieses Modell ideal für kleine und mittlere Serien sowie für die Einzelteilfertigung im Formen- und Maschinenbau. Auch in der Ausbildung wird dieses Modell erfolgreich eingesetzt.
Eigentum
- Präzise Linearführungen und leistungsstarke Servoantriebe für hohe Eilganggeschwindigkeiten in allen Achsen und hohe Werkstücklasten
- Hohe Wirtschaftlichkeit durch umfangreiche Serienausstattung und vielfältiges optionales Zubehör
- Stabiler Gussrahmen mit starrer Bettkonstruktion für hohe Laufruhe und verbesserte Fräsleistung

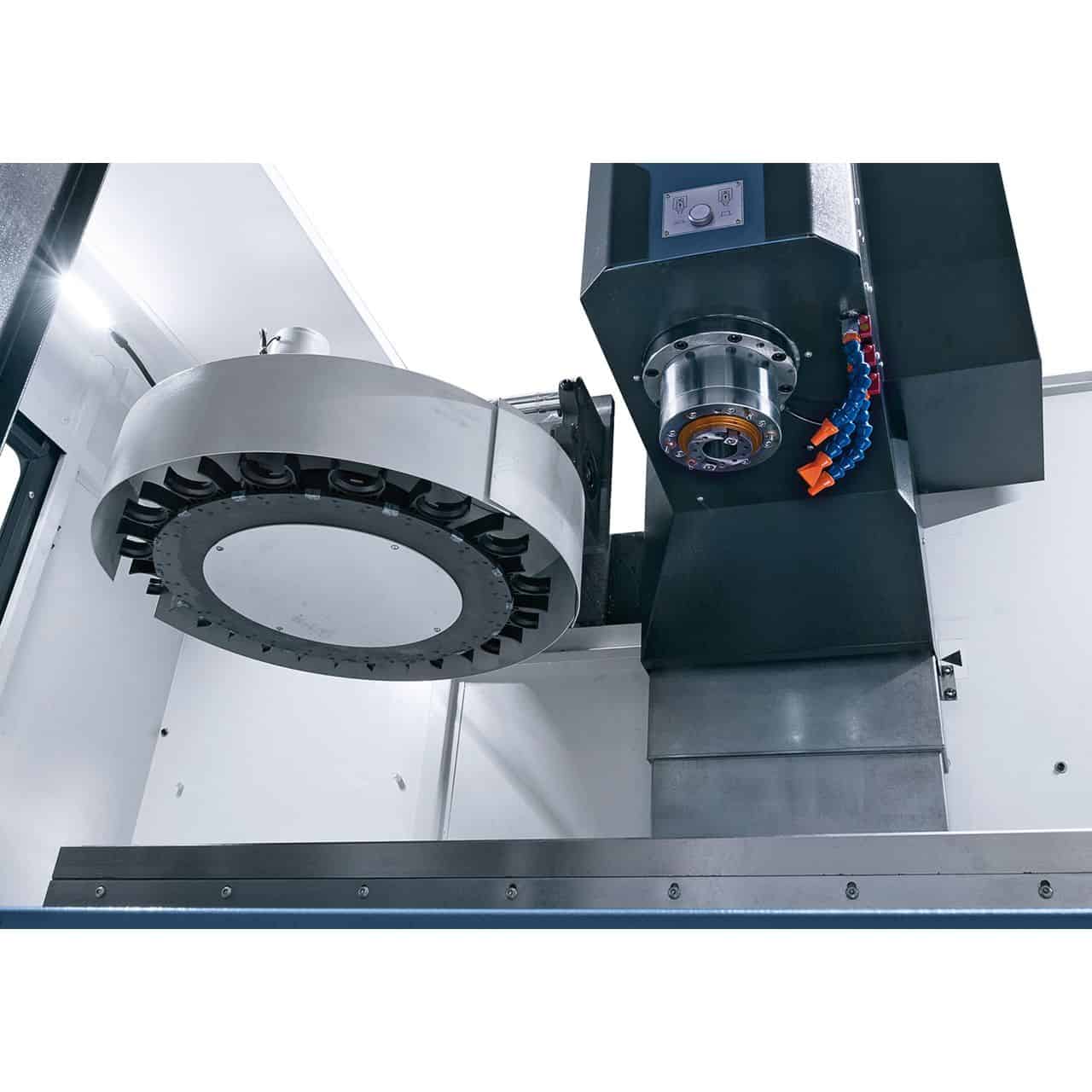

- 16-Stationen-Teilewechsler mit Karussellkonstruktion
- Präzisions-Kugelumlaufspindel mit vorgespannten Muttern in allen 3 Achsen

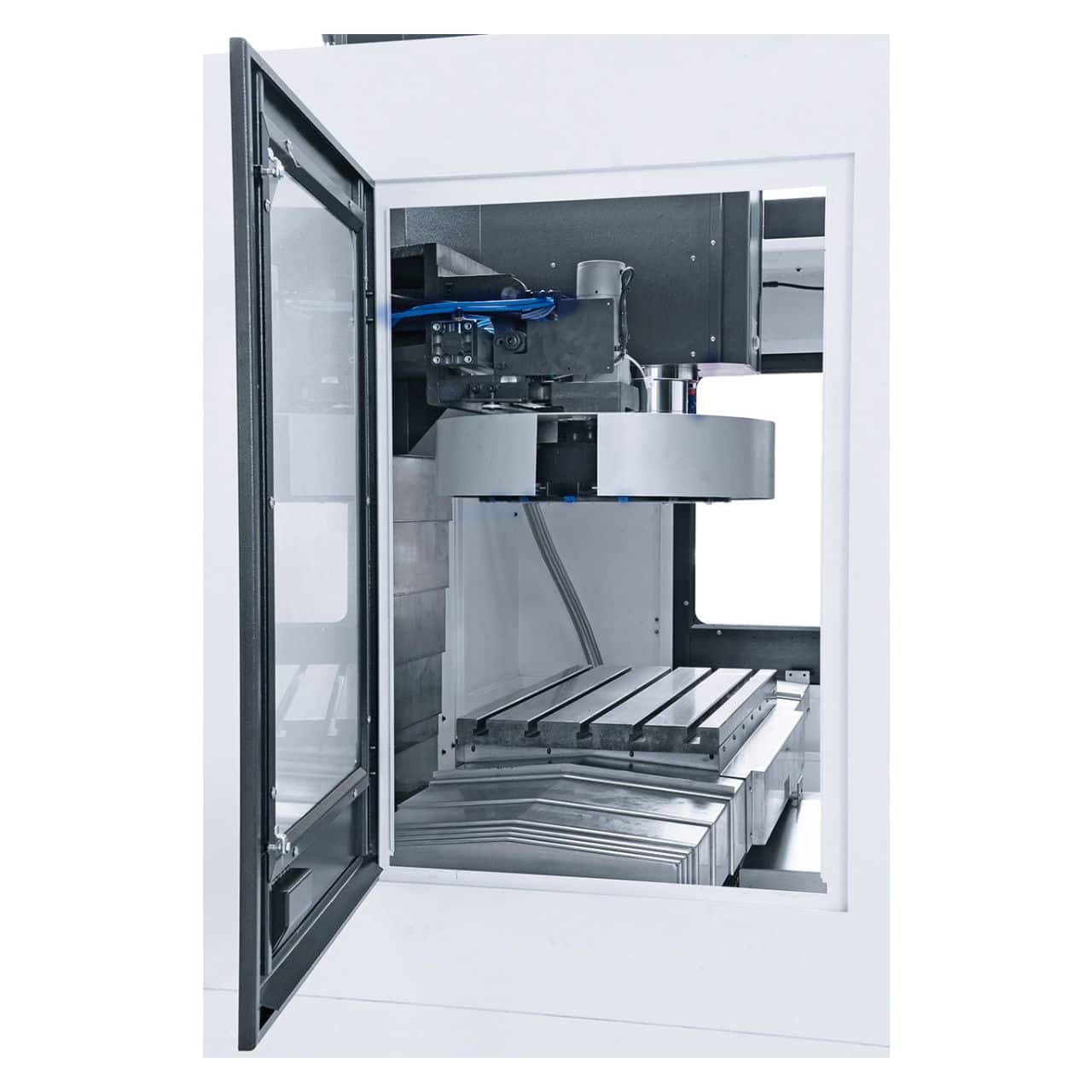

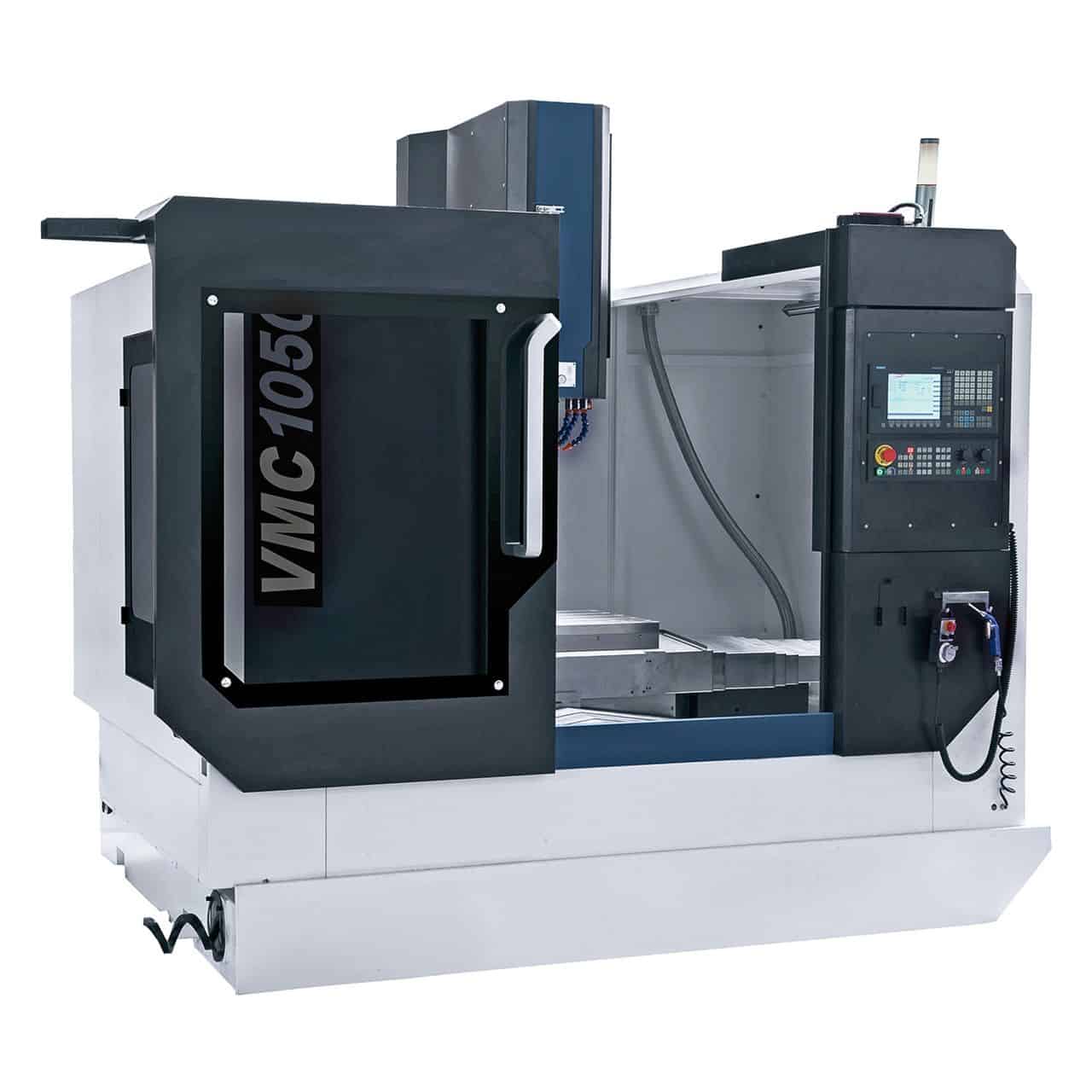

- Vollständige Maschinenabdeckung mit einer Schiebetür an der Vorderseite und 2 Seitentüren für einfachen Zugang
- Zentralschmierung für Kugelumlaufführungen und Spindeln

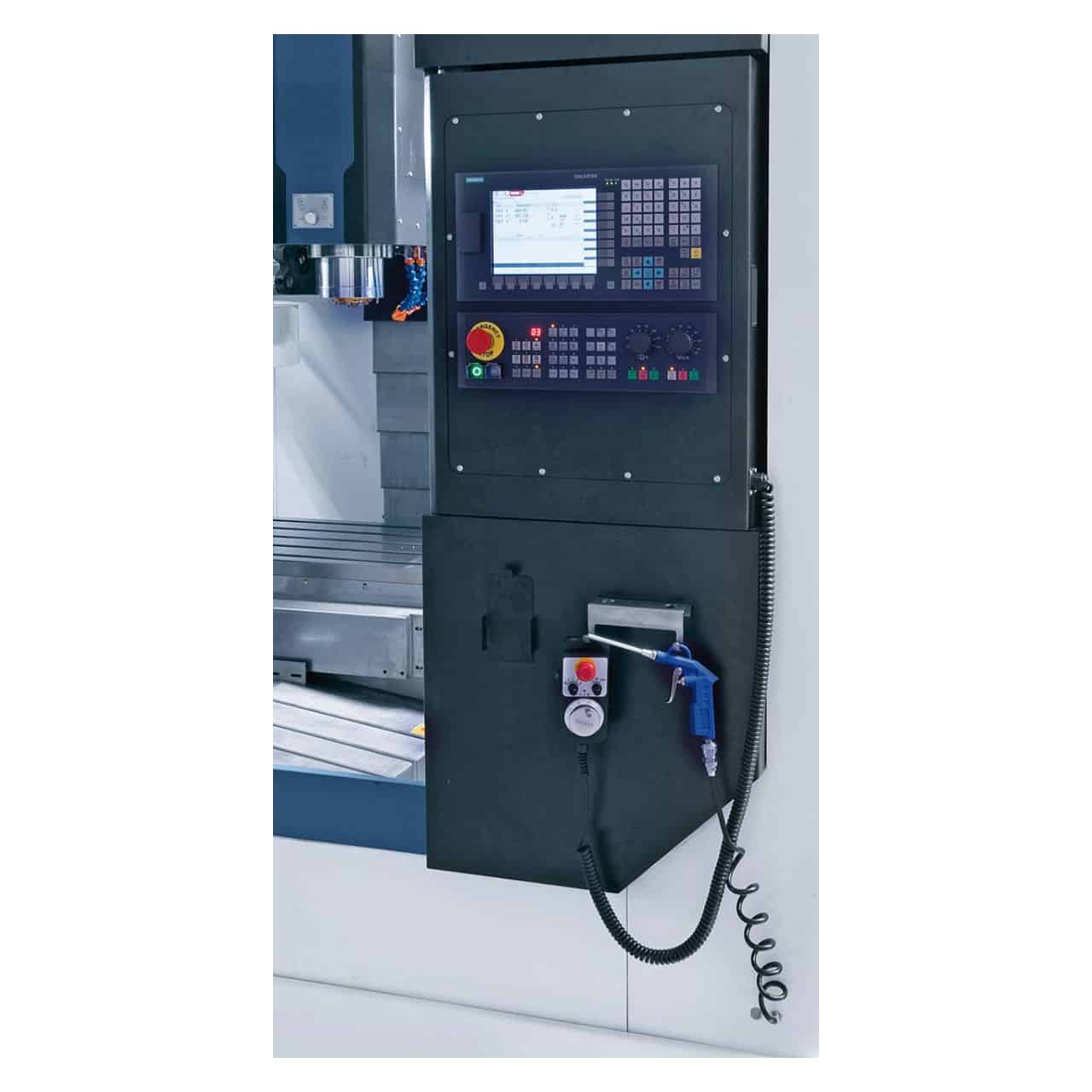

- Ergonomisch angeordnete Funktionselemente auf dem Bedienfeld

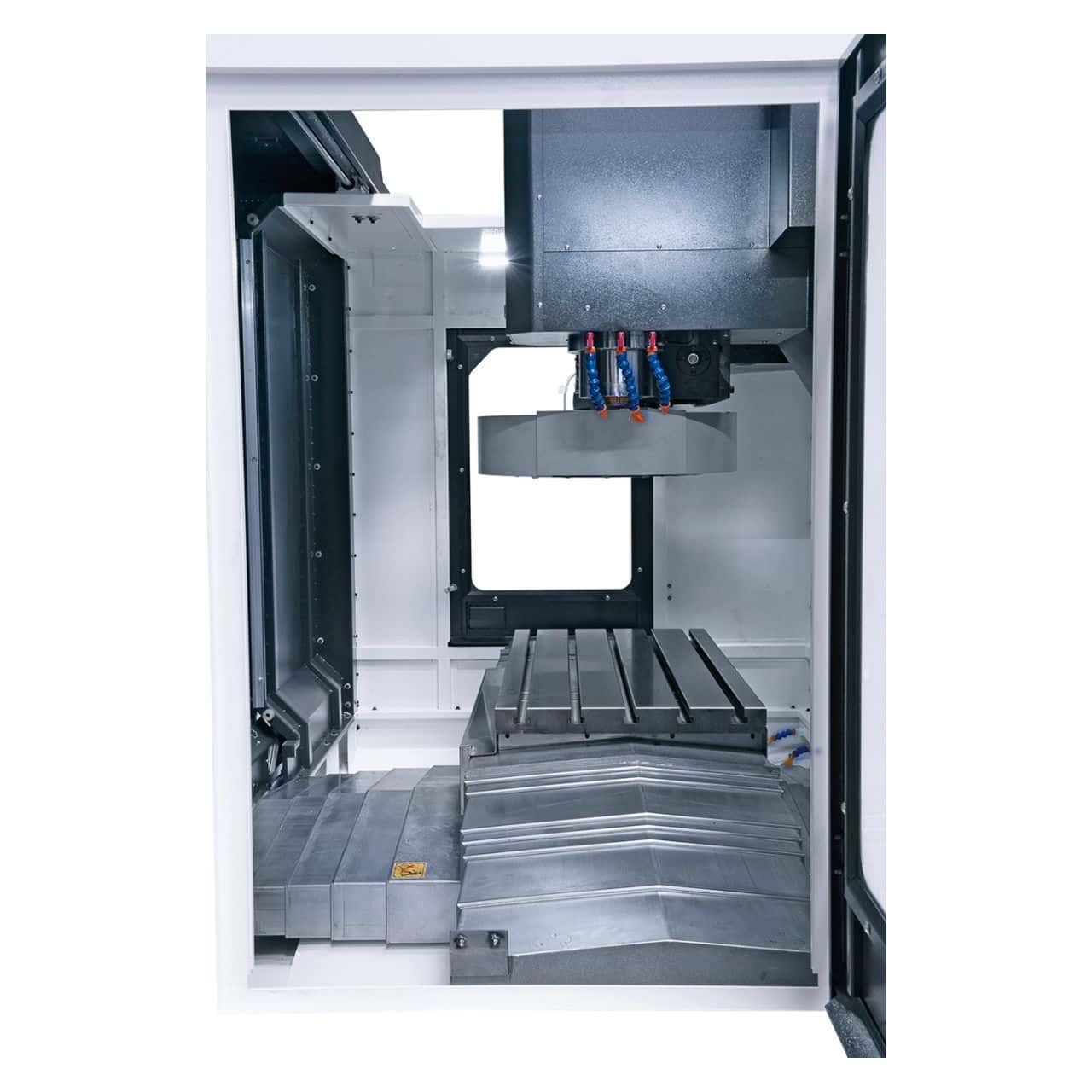

- Große und massive Verbundplatte mit fein bearbeiteter Oberfläche
Standardzubehör
- Siemens Sinumerik-Steuerung
- Vorbereitet für die Montage auf einer 4. Achse
- Elektronisches Handrad mit Not-Aus-Taster
- Siemens Servoantriebe für alle 3 Achsen
- 16-Positionen-Teilewechsler
- Spiralförmiger Späneförderer
- Präzise Linearführung in allen Achsen
- Automatische Spindelblasfunktion
- Automatische Spindelorientierung
- Komplette Maschinenabdeckung mit 1 Schiebetür
- CE-Sicherheitsglas
- Sicherheitsschloss
- LED-Autolicht

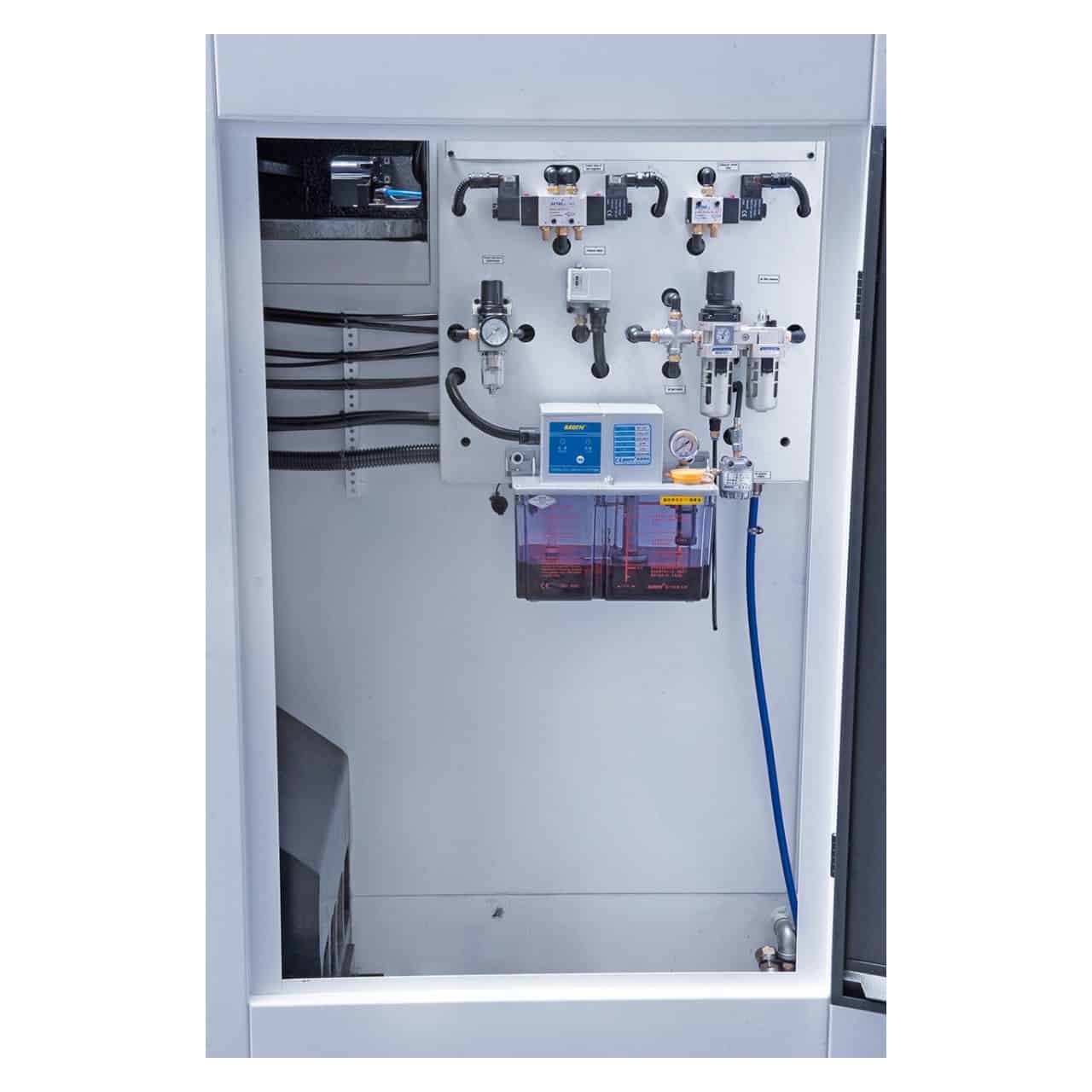

- Automatische Zentralschmierung
- Manuelle Druckluftpistole

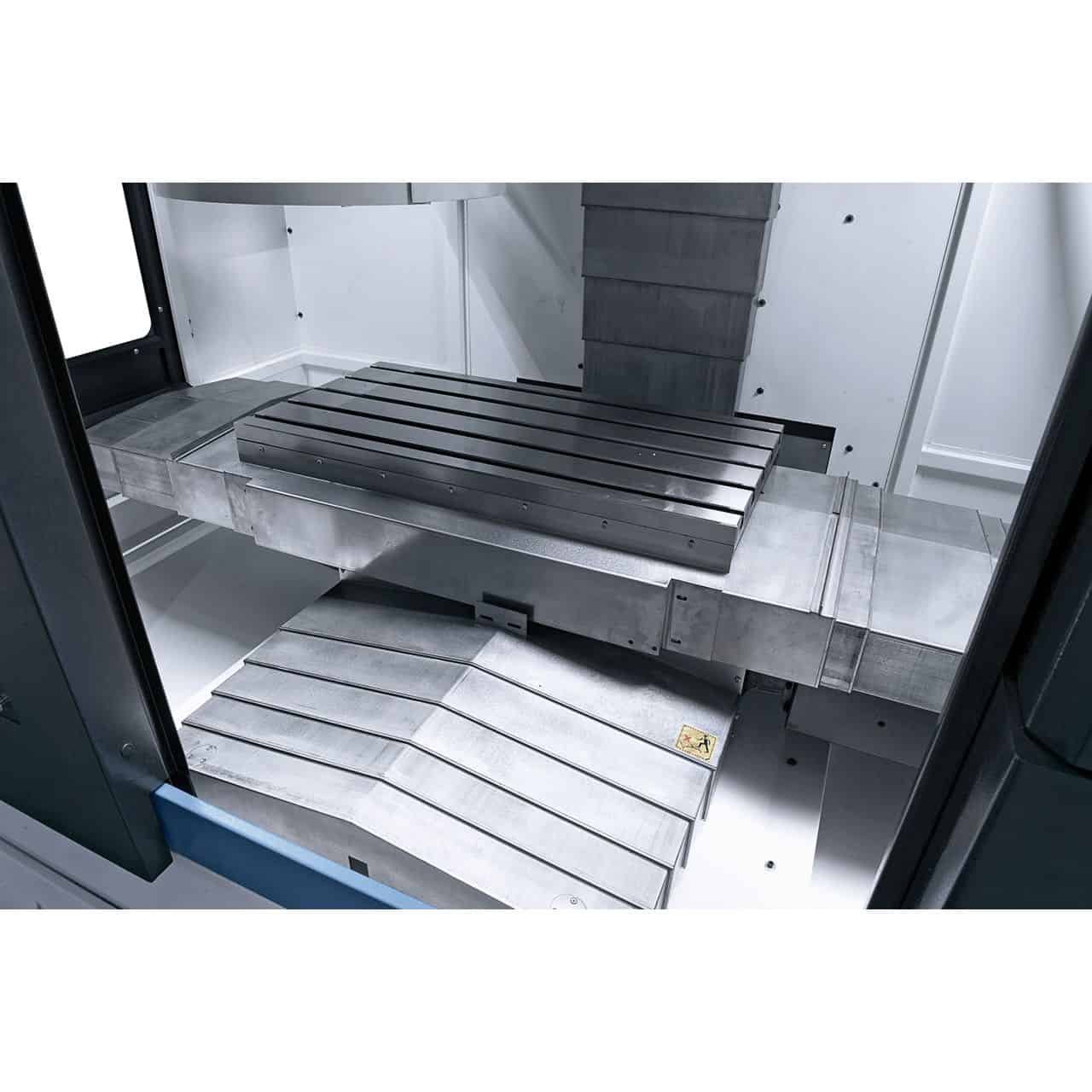

- Teleskopabdeckung in x-, y- und z-Achse
- Kühlsystem
technische Daten
Arbeitsbereich |
|
Tischmaße |
1000 x 500 mm |
| Spindelbefestigung |
BT 40 |
Kontinuierliche Spindeldrehzahl |
40 - 8000 U/min |
X-Achsen-Verfahrweg |
850 mm |
Y-Achsen-Verfahrweg |
500 mm |
Z-Achsen-Verfahrweg |
500 mm |
Abstand zwischen Spindelnase und Tischoberfläche |
110 - 610 mm |
Länge der Arme |
560 mm |
Tabellenbelastbarkeit |
500 kg |
T-Nuten (Anzahl, Breite, Abstand) |
5 / 18 / 100 mm |
Fortschritt |
|
Arbeitsfortschritt x-, y- und z-Achse |
10 - 10.000 mm/min |
Eilgang auf der x- und y-Achse |
30.000 mm/min |
Eilgang Z-Achse |
24.000 mm/min |
| Genauigkeiten |
|
Positioniergenauigkeit |
± 0,005 mm |
Wiederholgenauigkeiten |
± 0,003 mm |
Werkzeughalter |
|
Anzahl der Werkzeugplätze |
16 Stk. |
Werkzeugabmessungen Ø x L max. |
130 x 300 mm |
Max. Werkzeuggewicht |
8 kg |
Werkzeugwechselzeit, Werkzeug/Werkzeug |
7 Sek. |
Spindelmotorleistung |
11,0 kW |
Maschinenabmessungen (L x B x H) |
2500 x 2200 x 2400 mm |
Gewicht ca. |
5500 kg |
