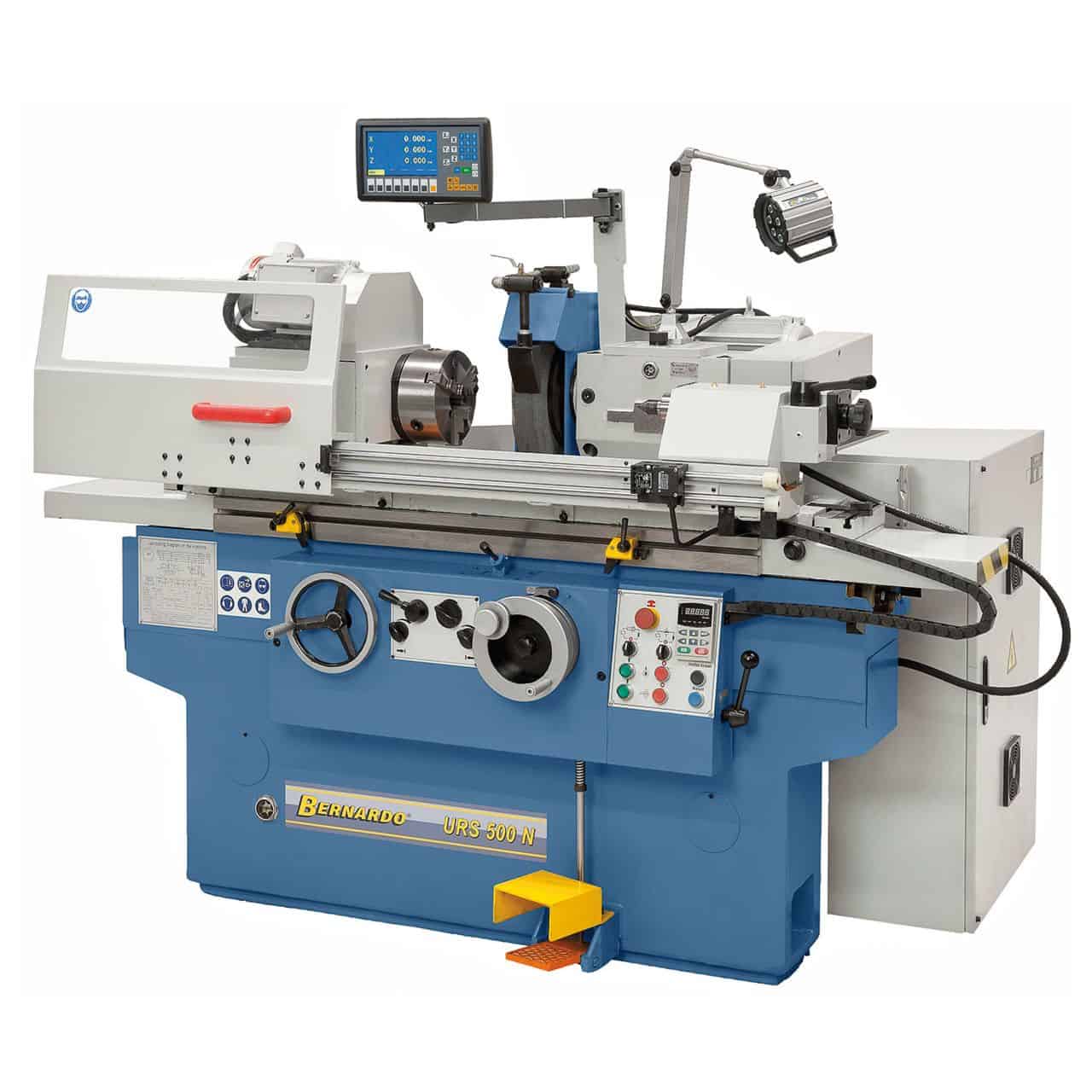

Bernardo Smerigliatrice cilindrica universale URS 500 N

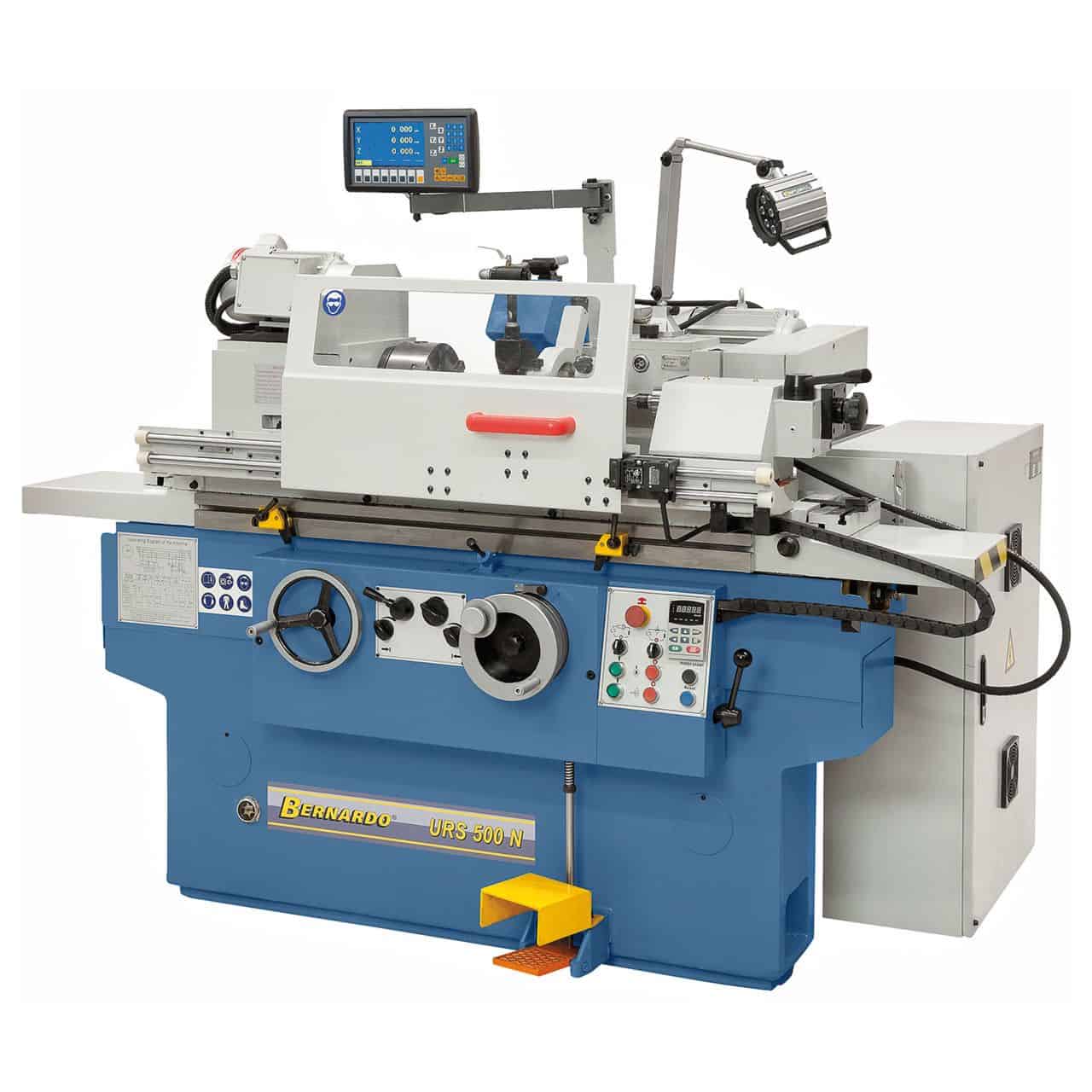

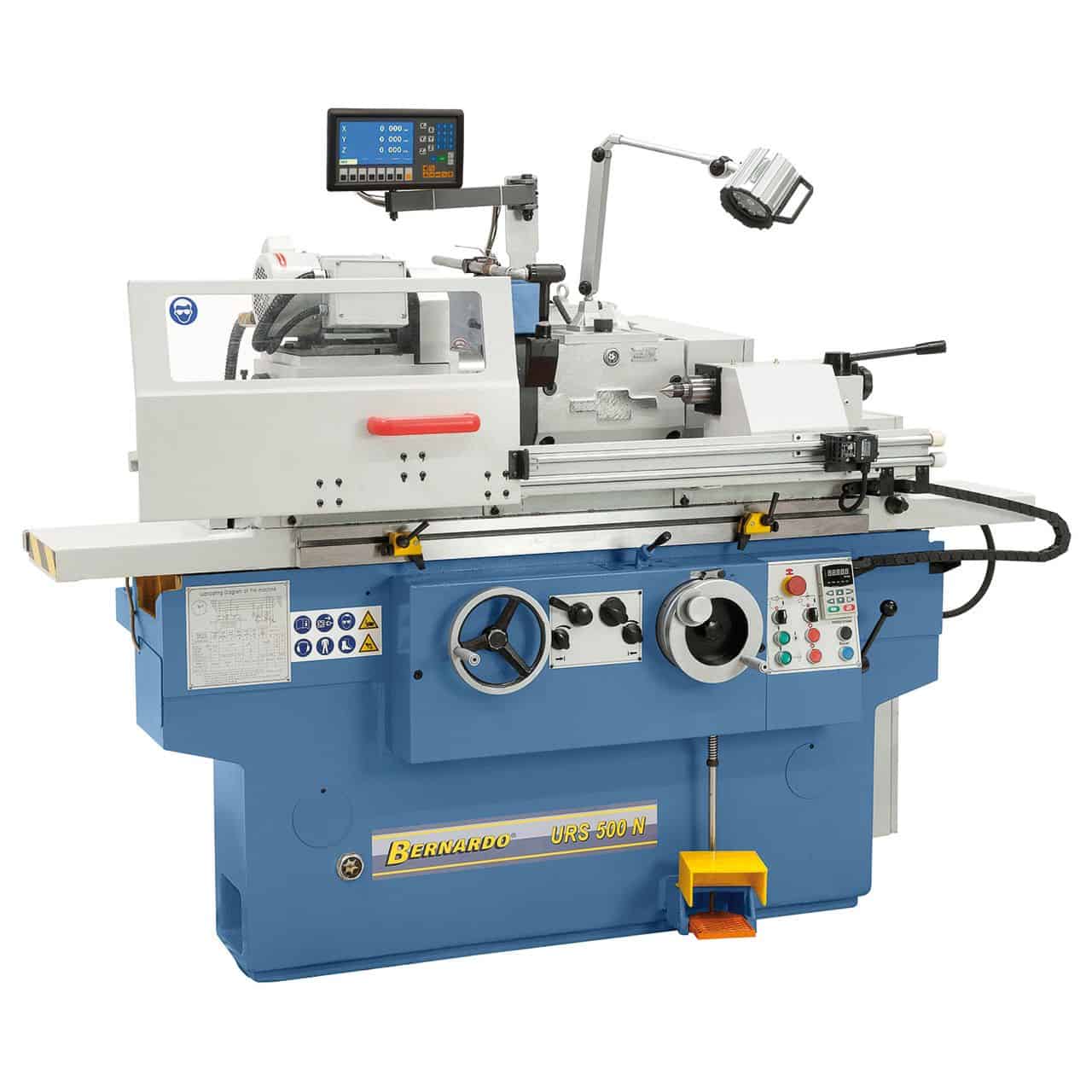

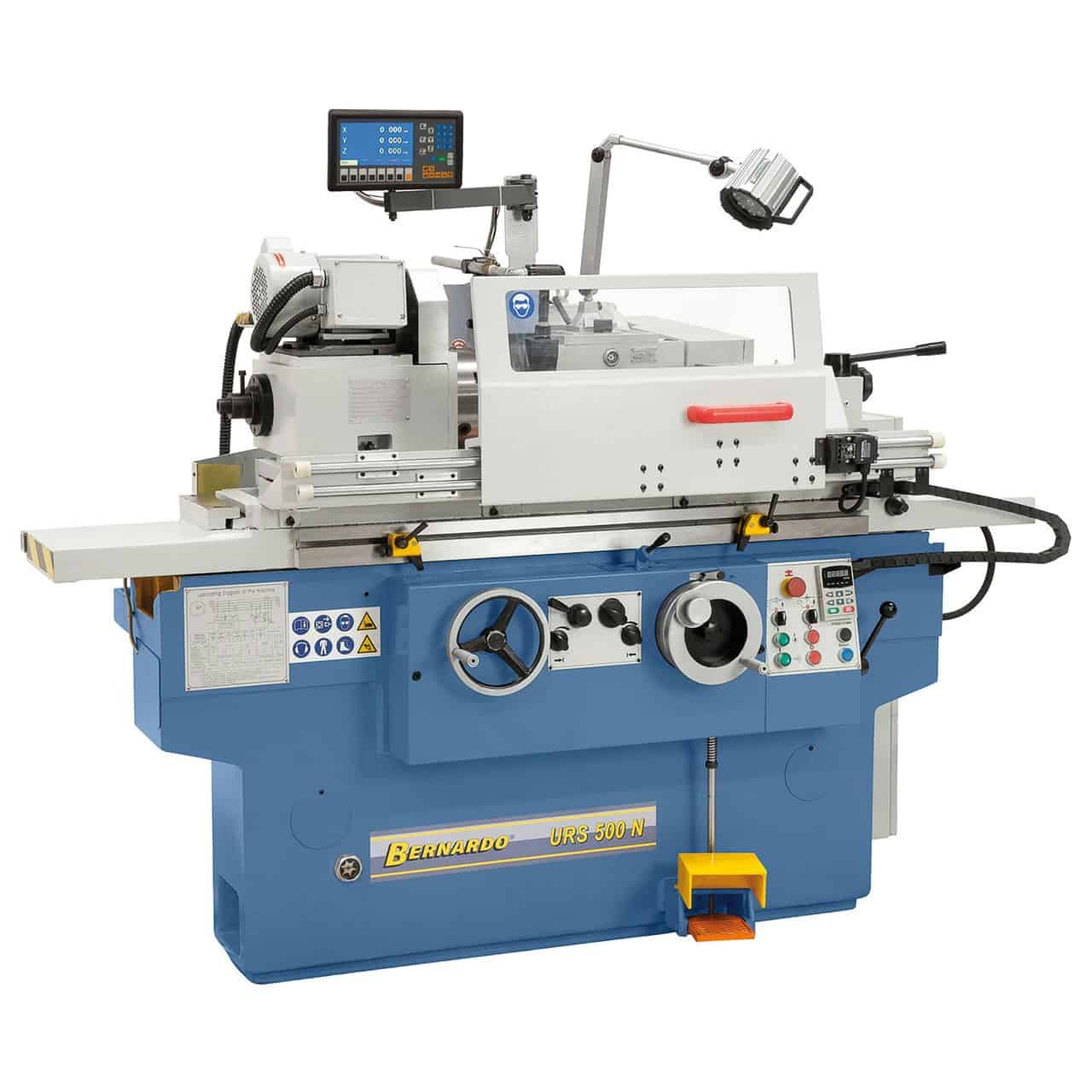

La Smerigliatrice cilindrica universale Bernardo URS 500 N è una macchina di precisione progettata per operazioni di rettifica esterna ed interna su pezzi fino a 500 mm di lunghezza e 200 mm di diametro. Dotata di guida longitudinale e trasversale con combinazione V- e guida piatta, assicura scorrevolezza e massima precisione. Il mandrino principale è montato idrodinamicamente: il film d’olio elimina il contatto diretto con i cuscinetti, riducendo al minimo le vibrazioni e aumentando la durata. La tavola è inclinabile da +3° a -9° per lavorazioni coniche e dispone di avanzamento manuale o idraulico con regolazione continua della velocità (0,1–4 m/min). La mola esterna da Ø 400 mm lavora a 1670 rpm, mentre l’unità interna raggiunge 20.000 rpm. Con una struttura robusta, rinforzi spessi e componenti bilanciati, la URS 500 N garantisce stabilità termica, alta produttività e risultati di rettifica eccellenti.
✅ Caratteristiche principali:
• Rettifica esterna Ø 8–200 mm e interna Ø 13–100 mm
• Distanza tra le punte 500 mm, altezza punte 135 mm
• Mandrino principale idrodinamico a film d’olio per eliminare vibrazioni

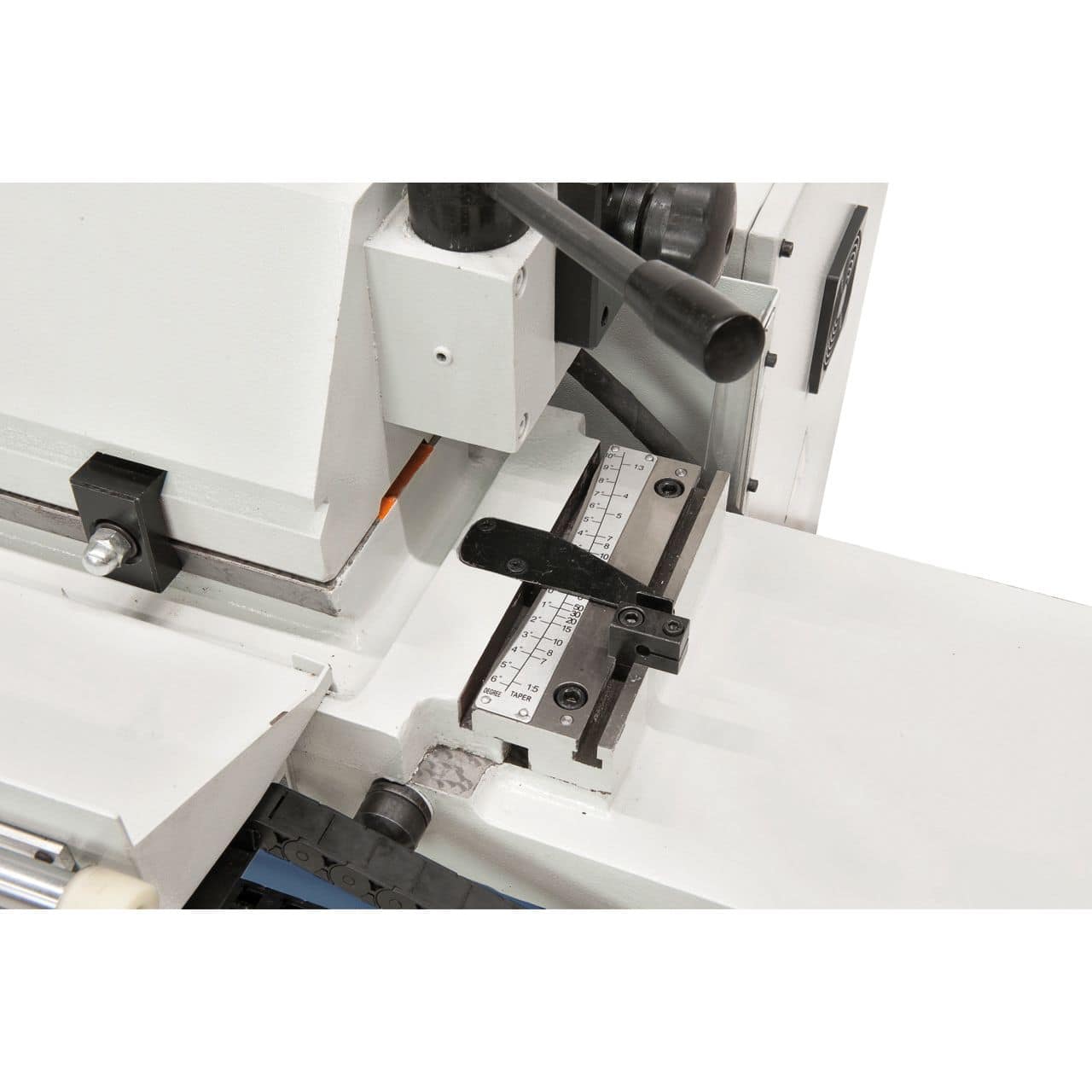

• Tavola inclinabile da +3° a -9° per lavorazioni coniche
• Avanzamento longitudinale manuale o idraulico, regolabile 0,1–4 m/min
• Rettifica interna fino a 20.000 rpm, esterna con mola Ø 400 mm a 1670 rpm
• Testa portamola inclinabile ±30°, corsa mola 200 mm

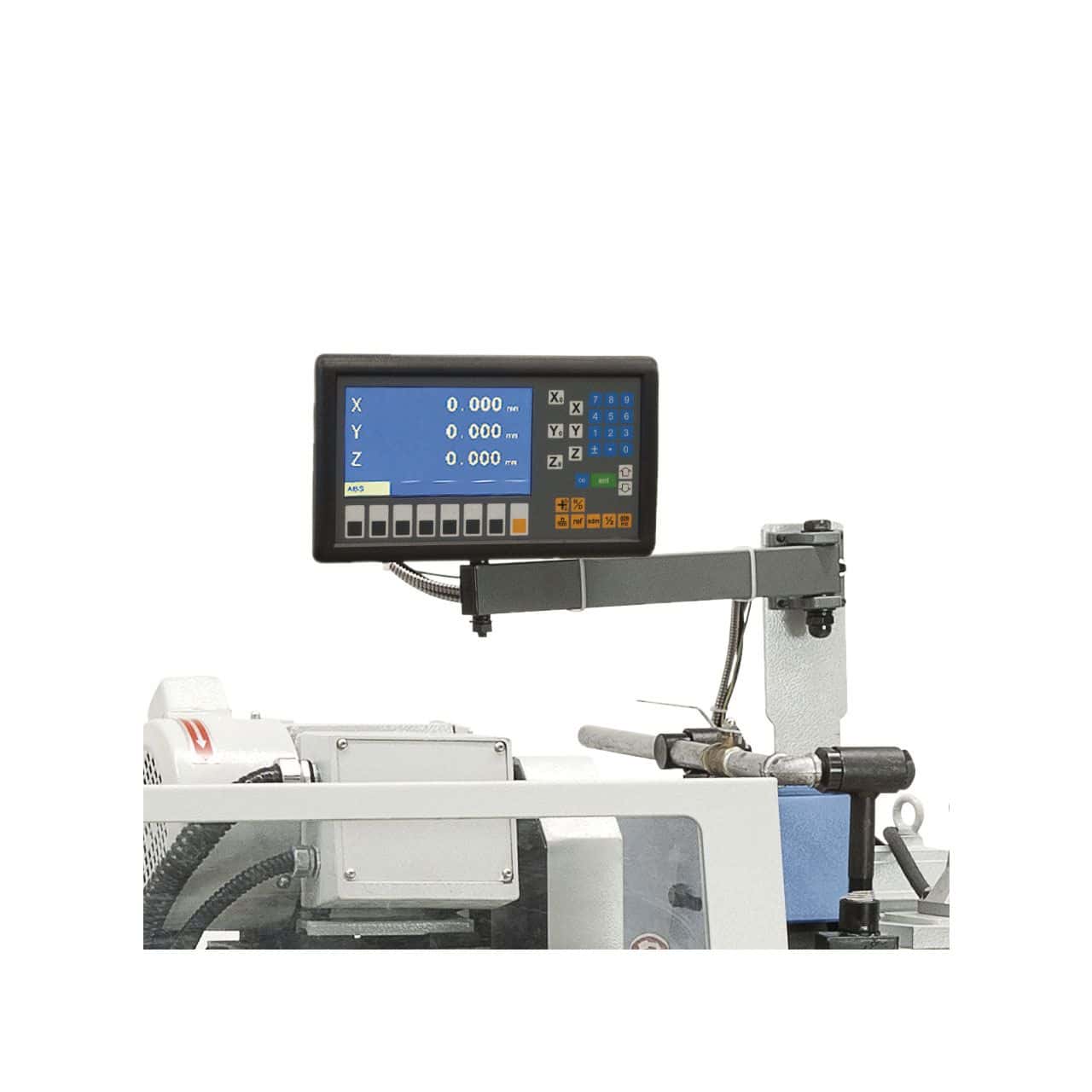

• Visualizzatore digitale a 2 assi ES-12 H incluso
📊 Tabella tecnica:
| Specifica | Valore |
|---|---|
| Marca | Bernardo |
| Modello | URS 500 N |
| Distanza tra le punte | 500 mm |
| Altezza punte | 135 mm |
| Diametro rettifica esterna | 8 – 200 mm |
| Peso massimo pezzo | 60 kg |
| Diametro rettifica interna | 13 – 100 mm |
| Profondità rettifica interna max. | 125 mm |
| Inclinazione tavola | +3° a -9° |
| Corsa longitudinale max. tavola | 600 mm |
| Avanzamento tavola | 0,1 – 4 m/min |
| Avanzamento manuale tavola | 6 mm/giro |
| Velocità mandrino pezzo | 25 – 220 rpm (regolabile) |
| Cono mandrino pezzo | MT 4 |
| Inclinazione mandrino | 90° |
| Mola esterna | Ø 400 x 50 x 203 mm |
| Velocità mola esterna | 1670 rpm |
| Velocità rettifica interna | 20.000 rpm |
| Inclinazione testa mola | ±30° |
| Corsa testa mola | 200 mm |
| Lettura scala | 0,005 mm |
| Contropunta | MT 4, corsa 35 mm |
| Potenza motore mola | 4,0 kW |
| Potenza motore mandrino | 0,75 kW |
| Dimensioni macchina (L x P x A) | 2150 x 1450 x 1700 mm |
| Peso | 2170 kg |
📦 Contenuto della confezione:
• Visualizzatore digitale a 2 assi ES-12 H
• Mola abrasiva Ø 400 mm
• Flangia mola

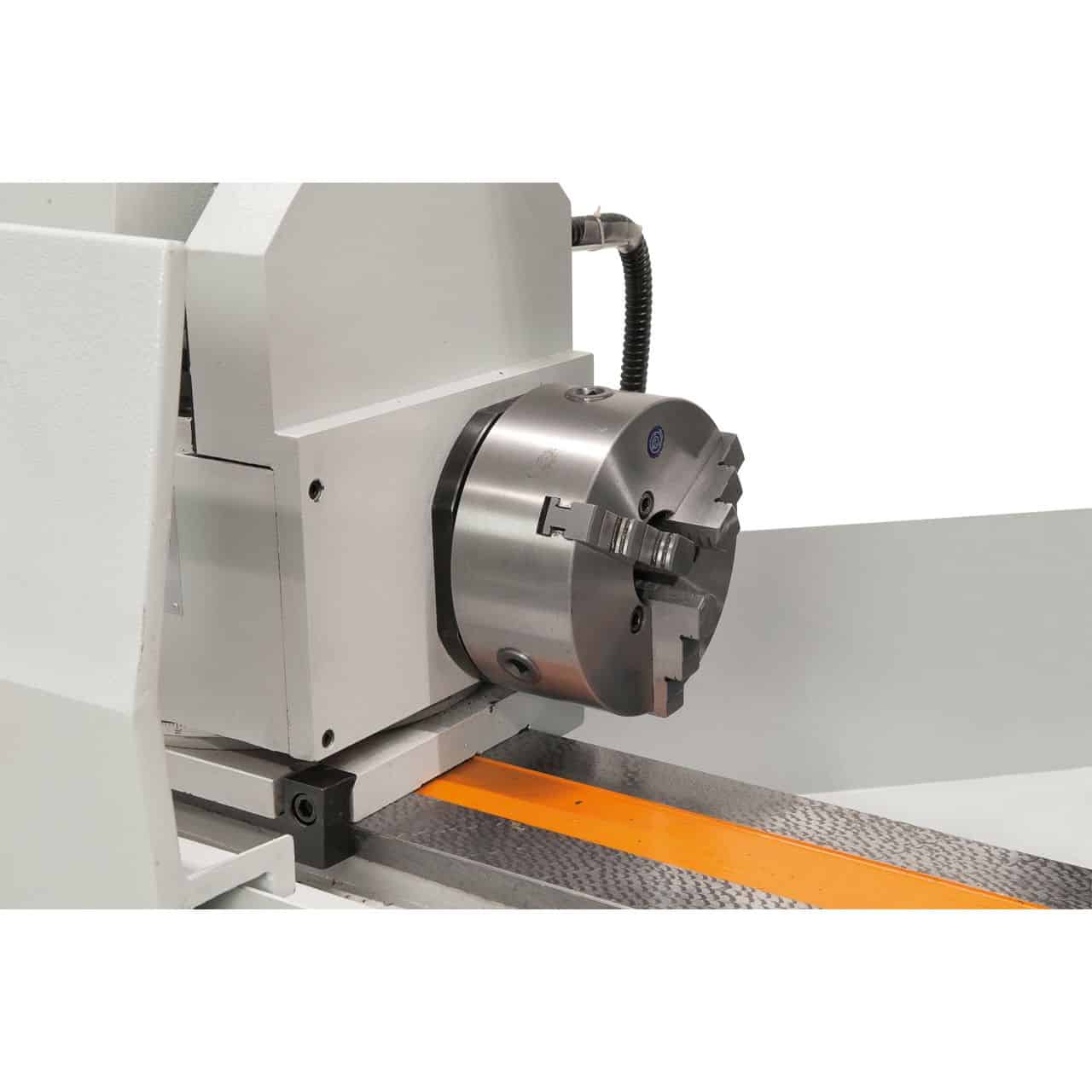

• Mandrino autocentrante a 3 griffe Ø 200 mm
• Inverter di frequenza
• Lunetta fissa e mobile

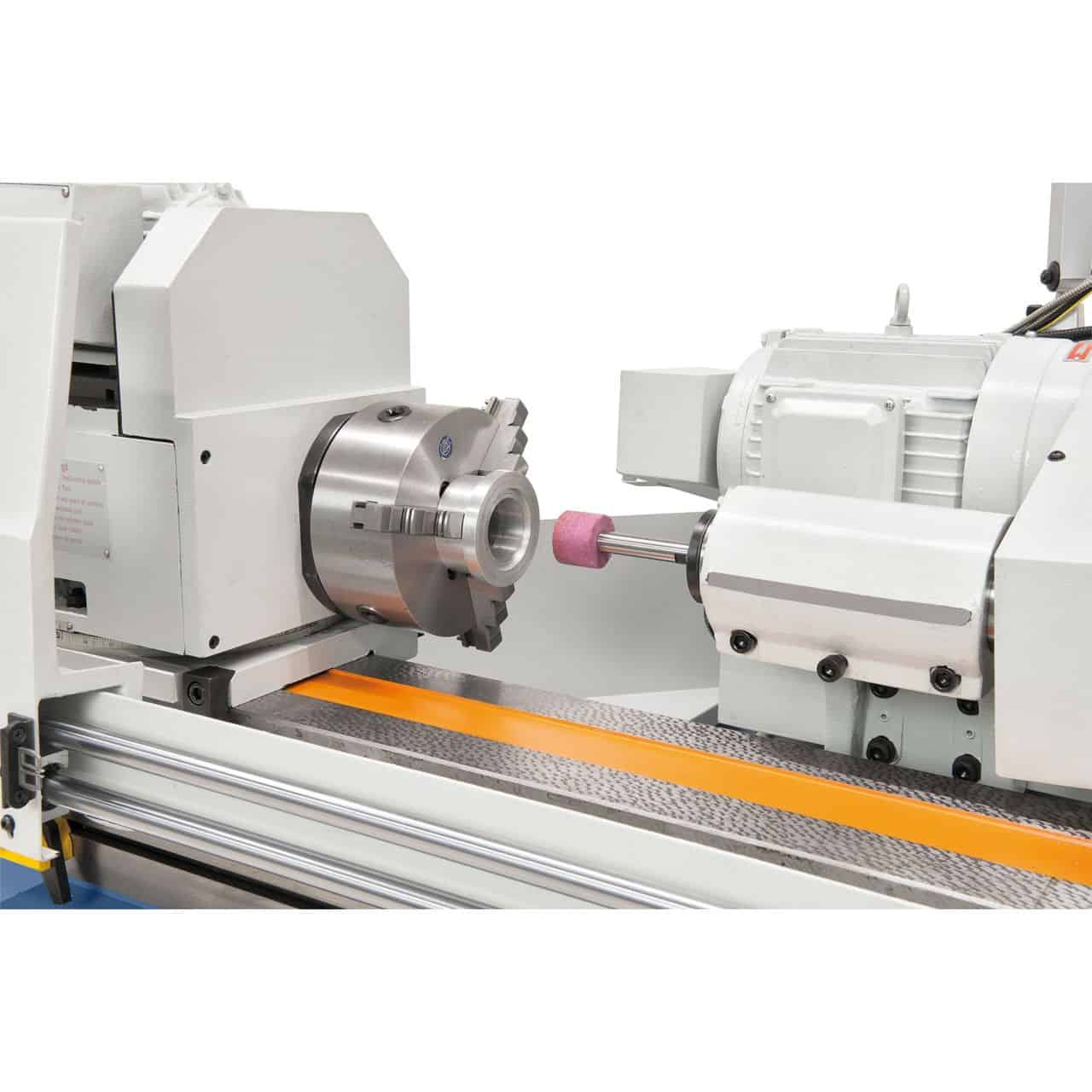

• Dispositivo per rettifica interna
• Lampada LED da lavoro
• Supporto equilibratura e albero
• 2 contropunte
• Sistema di refrigerazione con paraspruzzi
• Diamantatore mola
• Portapezzo
• Utensili di servizio
