Bernardo Smerigliatrice piana BSG 4080 PLC

Bernardo Smerigliatrice piana BSG 4080 PLC

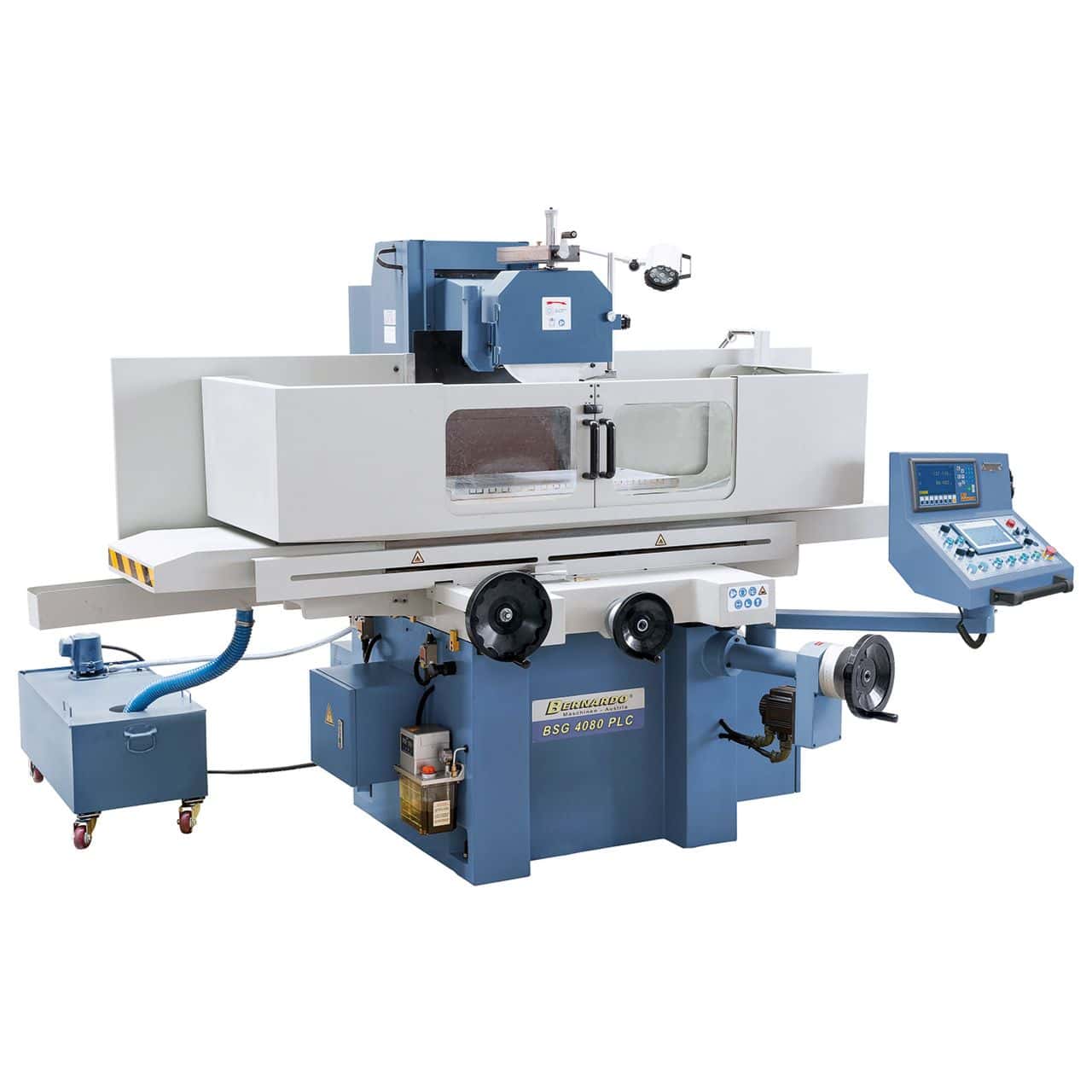

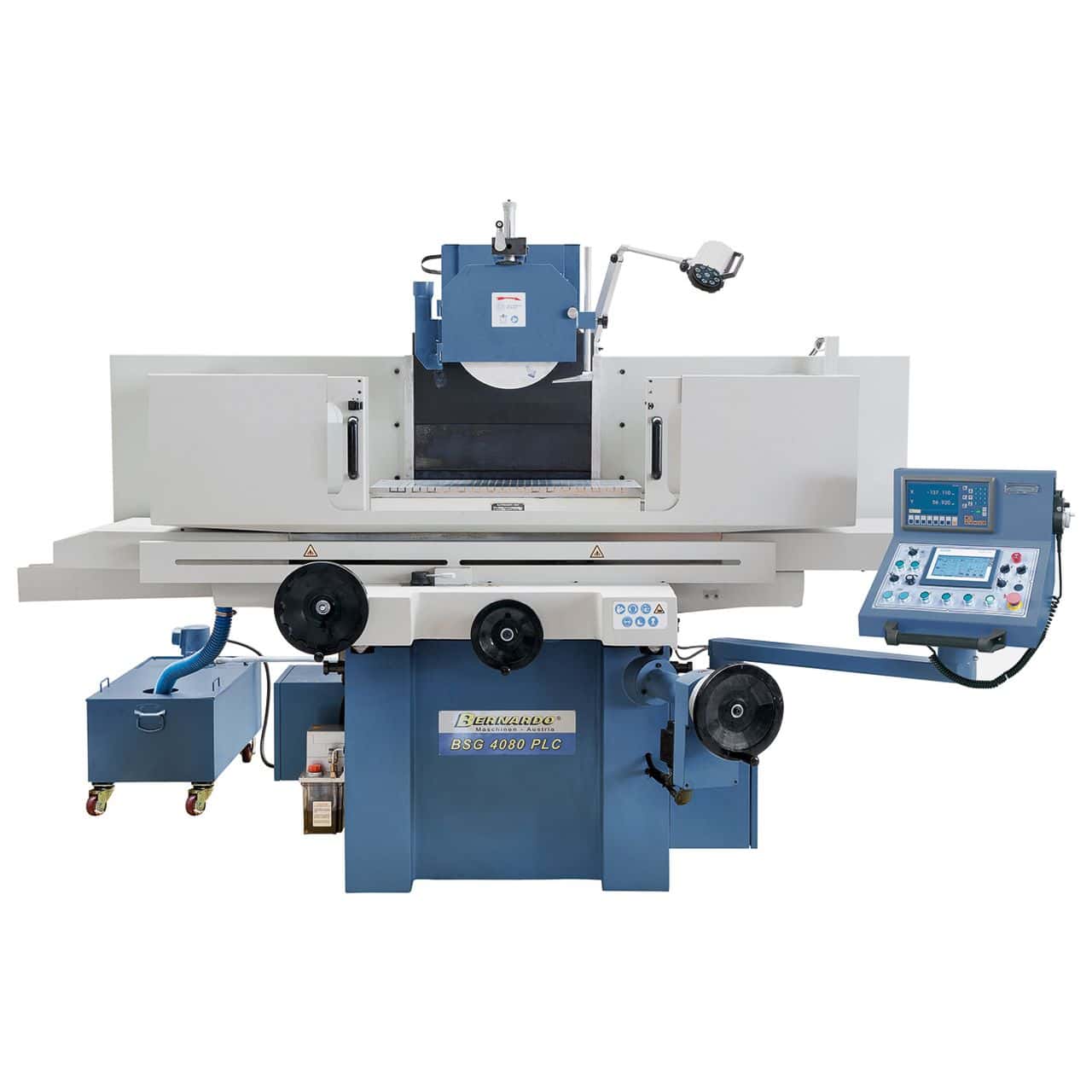

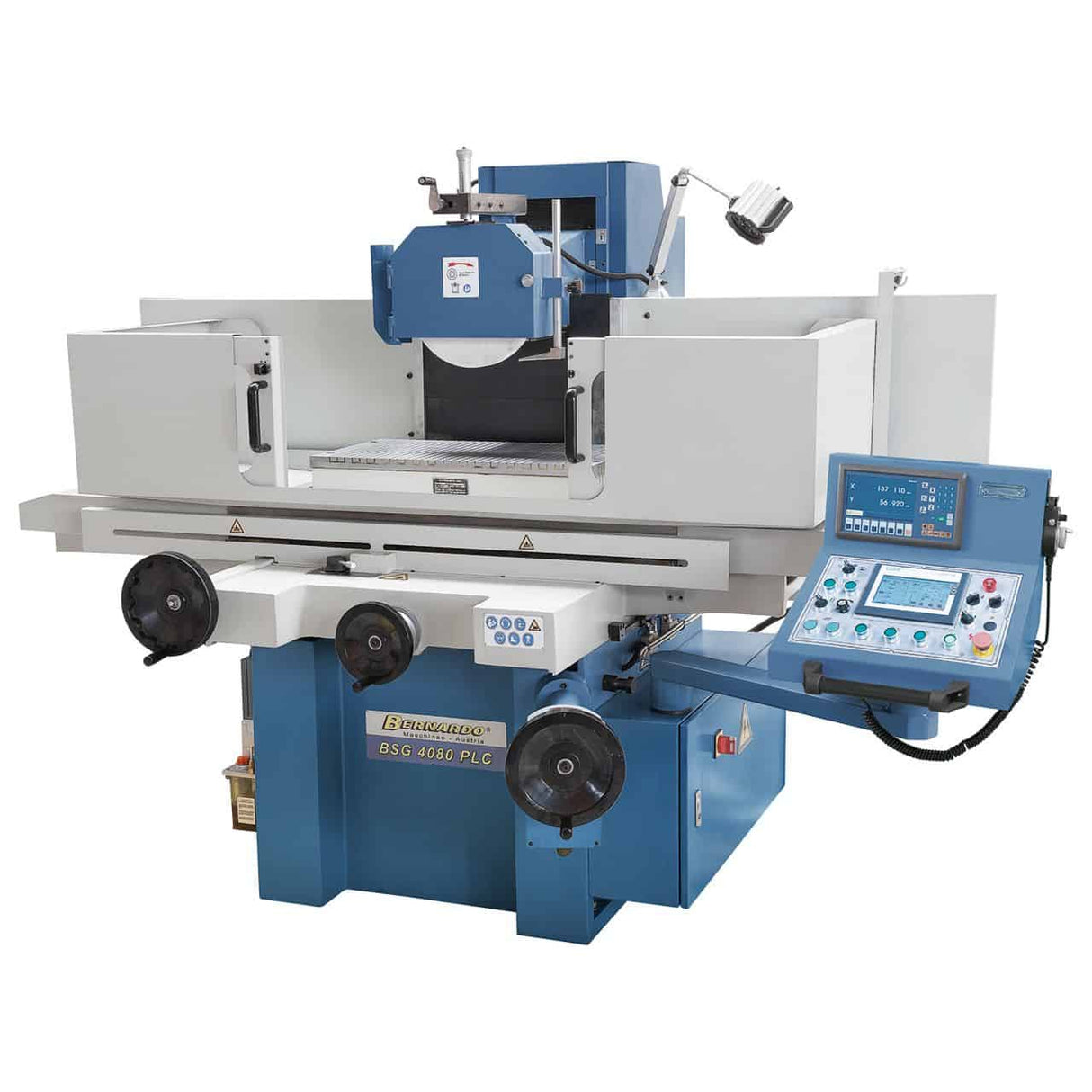

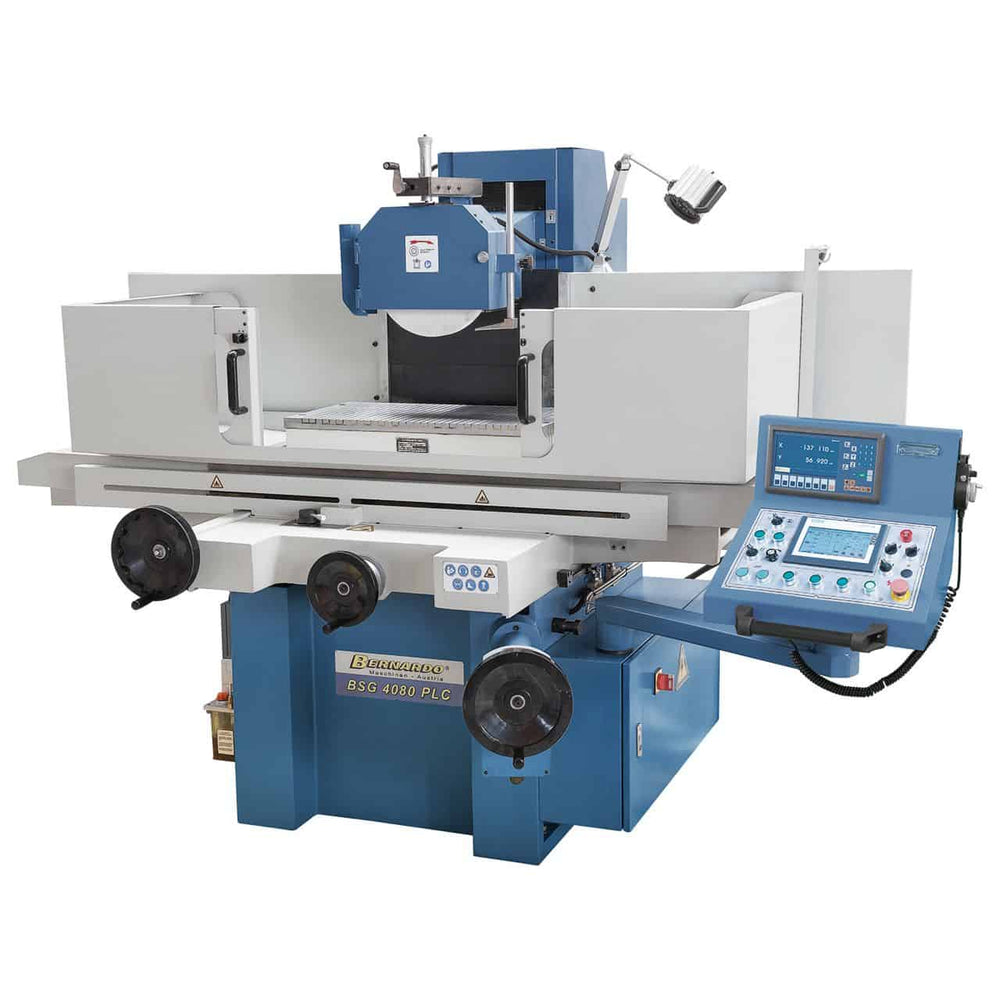

La Bernardo BSG 4080 PLC è una smerigliatrice piana (rettificatrice tangenziale) di fascia alta, progettata per la lavorazione di superfici piane di grandi dimensioni con elevata precisione e rigidità. Dotata di controllo Siemens PLC con touchscreen, consente la programmazione automatica dei cicli di rettifica con impostazione digitale di avanzamenti, corse e sollevamento automatico a fine programma. La tavola da 405 x 815 mm, con corsa longitudinale fino a 900 mm e trasversale di 450 mm, può sostenere pezzi fino a 500 kg grazie alla piastra magnetica da 400 x 800 mm. L’avanzamento verticale servoassistito consente regolazioni digitali da 0,005 a 0,05 mm, mentre la mola da Ø 350 mm con motore da 4,0 kW garantisce prestazioni costanti. Con un peso di 3400 kg e struttura massiccia in ghisa, assicura stabilità anche sotto carichi estremi. Una macchina perfetta per officine meccaniche e reparti di precisione che richiedono produttività e affidabilità al massimo livello.

---

Caratteristiche principali:
Rettificatrice tangenziale CNC con controllo Siemens PLC touch
Tavola 405 x 815 mm, corsa longitudinale 900 mm, trasversale 450 mm
Capacità fino a 500 kg con piastra magnetica da 400 x 800 mm
Avanzamento verticale automatico servoassistito (0,005 – 0,05 mm)
Mola Ø 350 mm, motore 4,0 kW, 1450 rpm
Sistema idraulico avanzato con unità separata e scambiatore di calore
Struttura in ghisa massiccia, peso 3400 kg per lavorazioni gravose
Completa di DRO a 2 assi, dispositivo di demagnetizzazione, refrigerazione e lubrificazione centralizzata

---

Specifiche tecniche

Specifica	Valore
Marca	Bernardo
Modello	BSG 4080 PLC
Dimensioni tavola	405 x 815 mm
N° / larghezza cave a T	3 / 14 mm
Piastra magnetica	400 x 800 mm
Corsa longitudinale max.	900 mm
Corsa trasversale max.	450 mm
Distanza max. mandrino / tavola	580 mm
Peso max. pezzo (con piastra)	500 kg
Mola	Ø 350 x 40 x 127 mm
Velocità tavola idraulica	5 – 25 m/min
Avanzamento trasversale automatico	0,5 – 8 mm/corsa
Avanzamento rapido trasversale	990 mm/min
Avanzamento verticale automatico	0,005 – 0,05 mm
Avanzamento rapido verticale	480 mm/min
Potenza motore mola	4,0 kW
Velocità mandrino	1450 rpm
Potenza pompa idraulica	2,2 kW
Potenza avanzamento verticale	0,5 kW
Dimensioni macchina (L x P x H)	2650 x 2200 x 1900 mm
Peso	ca. 3400 kg

---

Dotazione standard

Visualizzatore digitale 2 assi ES-12 H con LCD

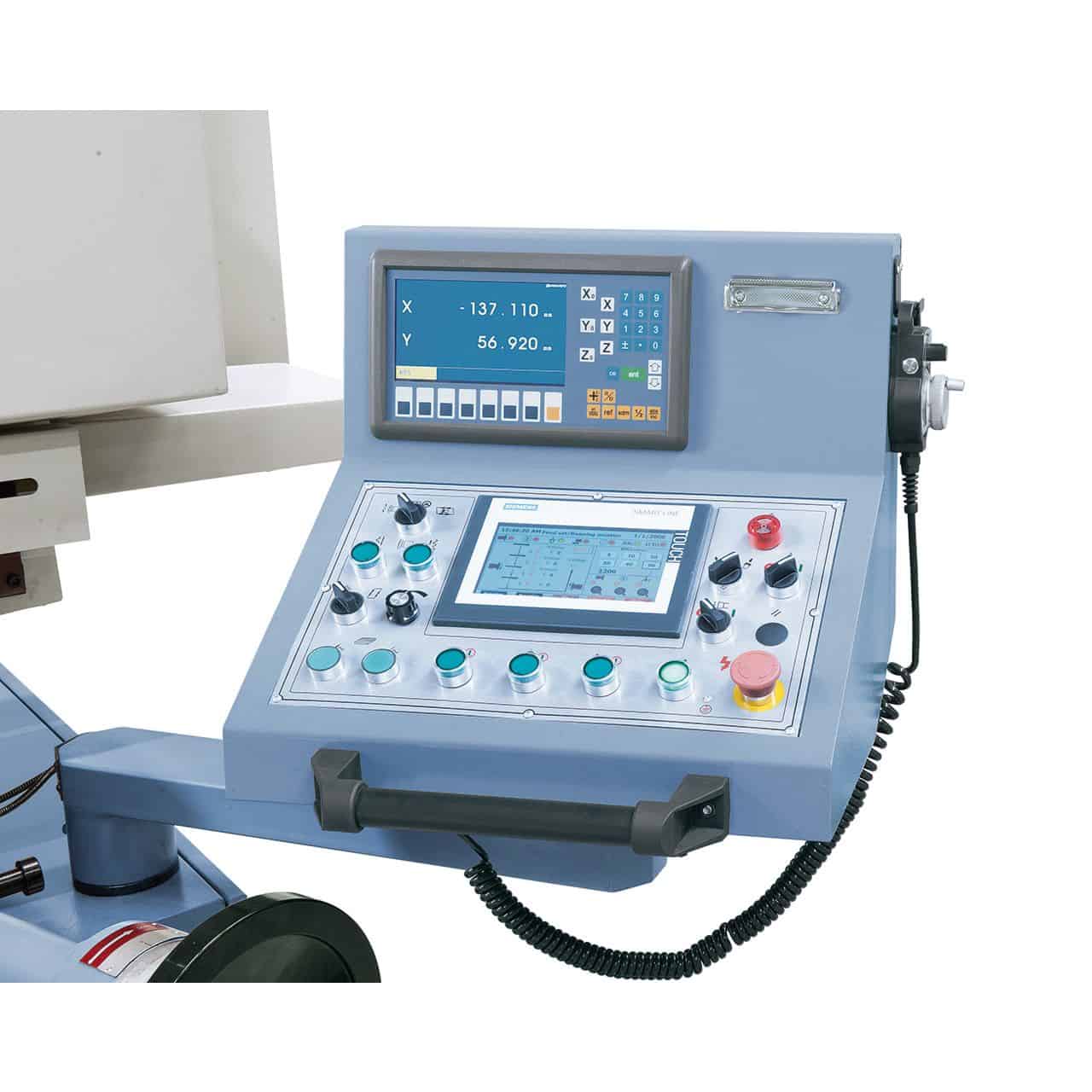

Siemens SMART-panel IE V3 con touchscreen
Volantino elettronico
Piastra magnetica elettrica 400 x 800 mm
Mola Ø 350 mm con flangia
Supporto e albero di bilanciamento

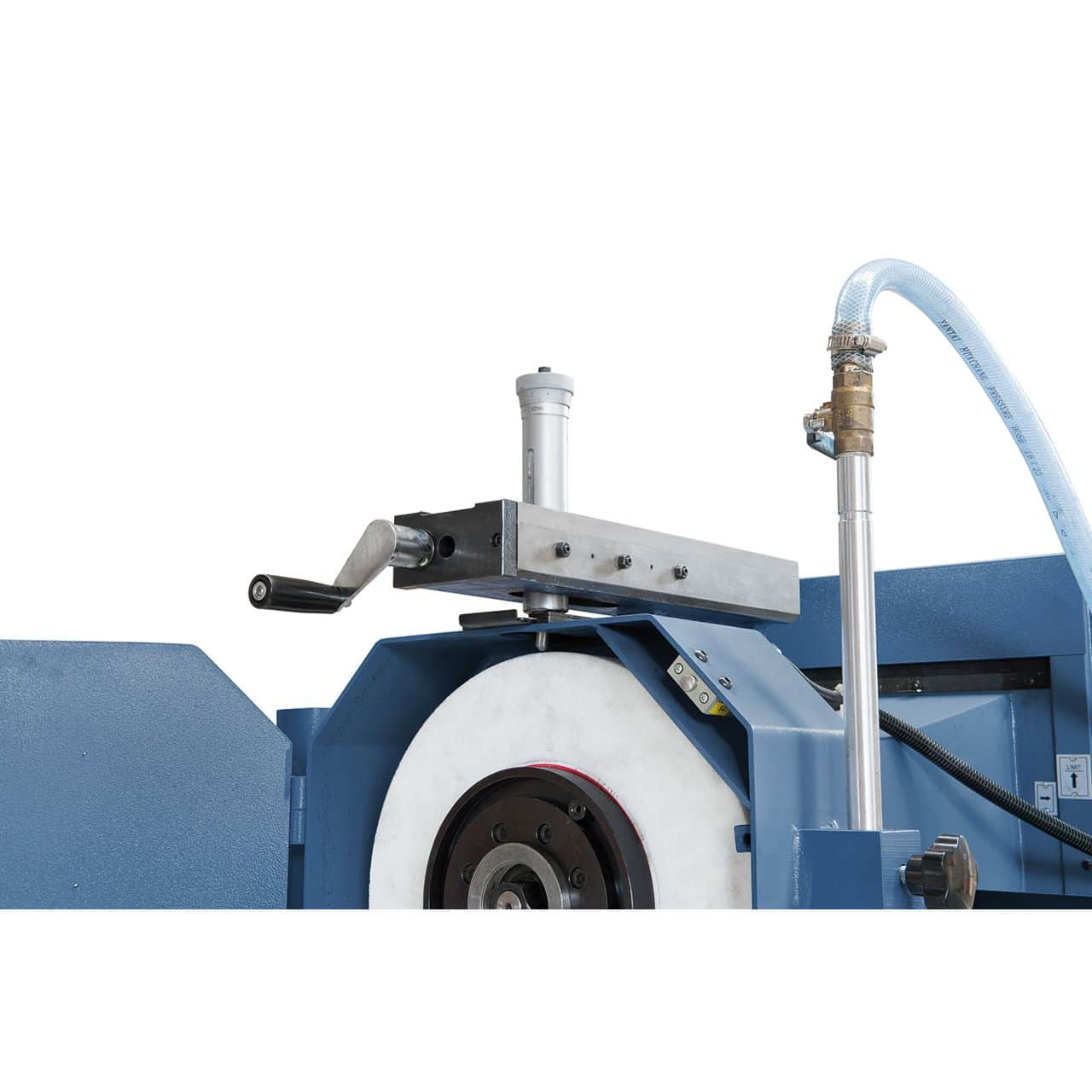

Rettificatore parallelo
Punta diamantata di ravvivatura

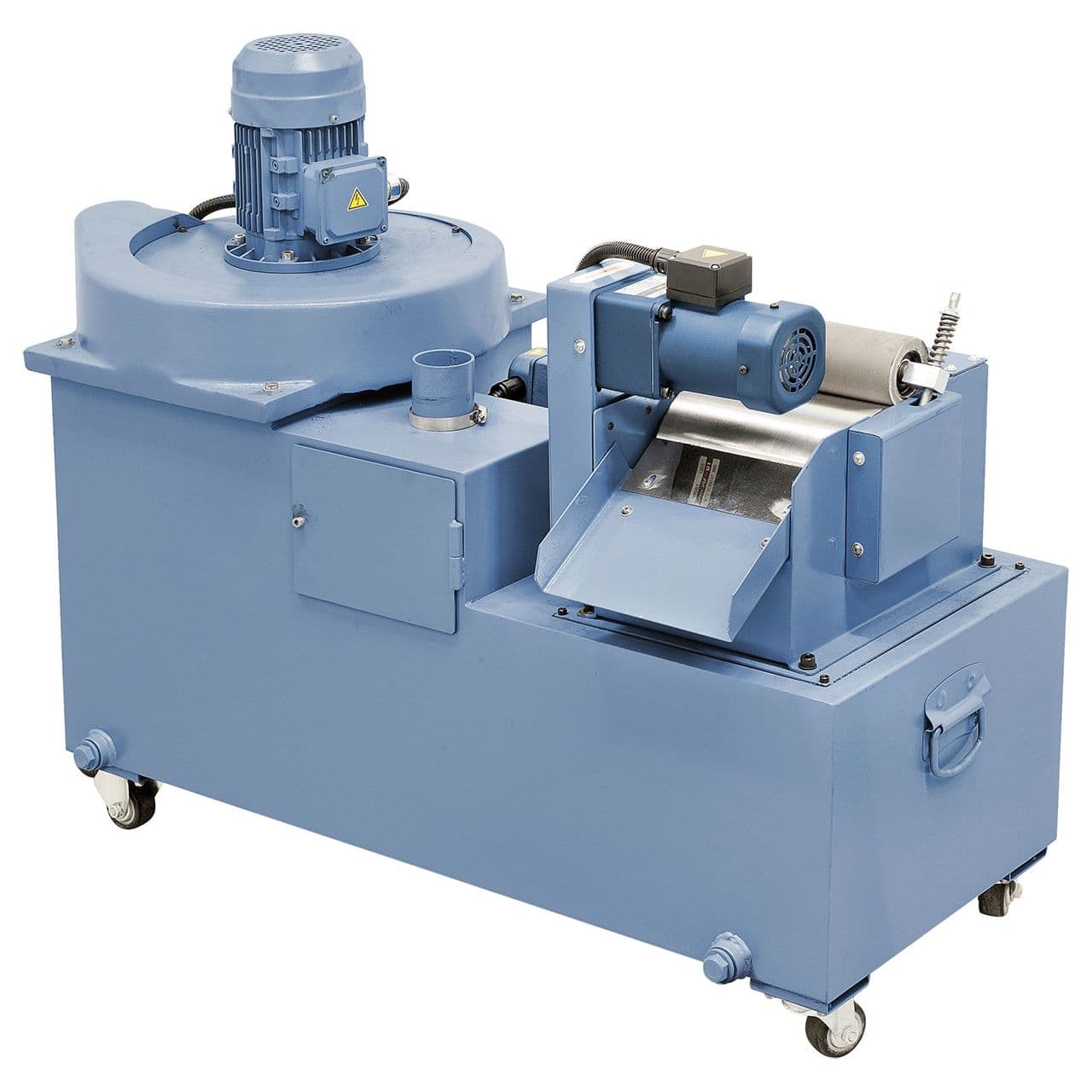

Impianto refrigerante

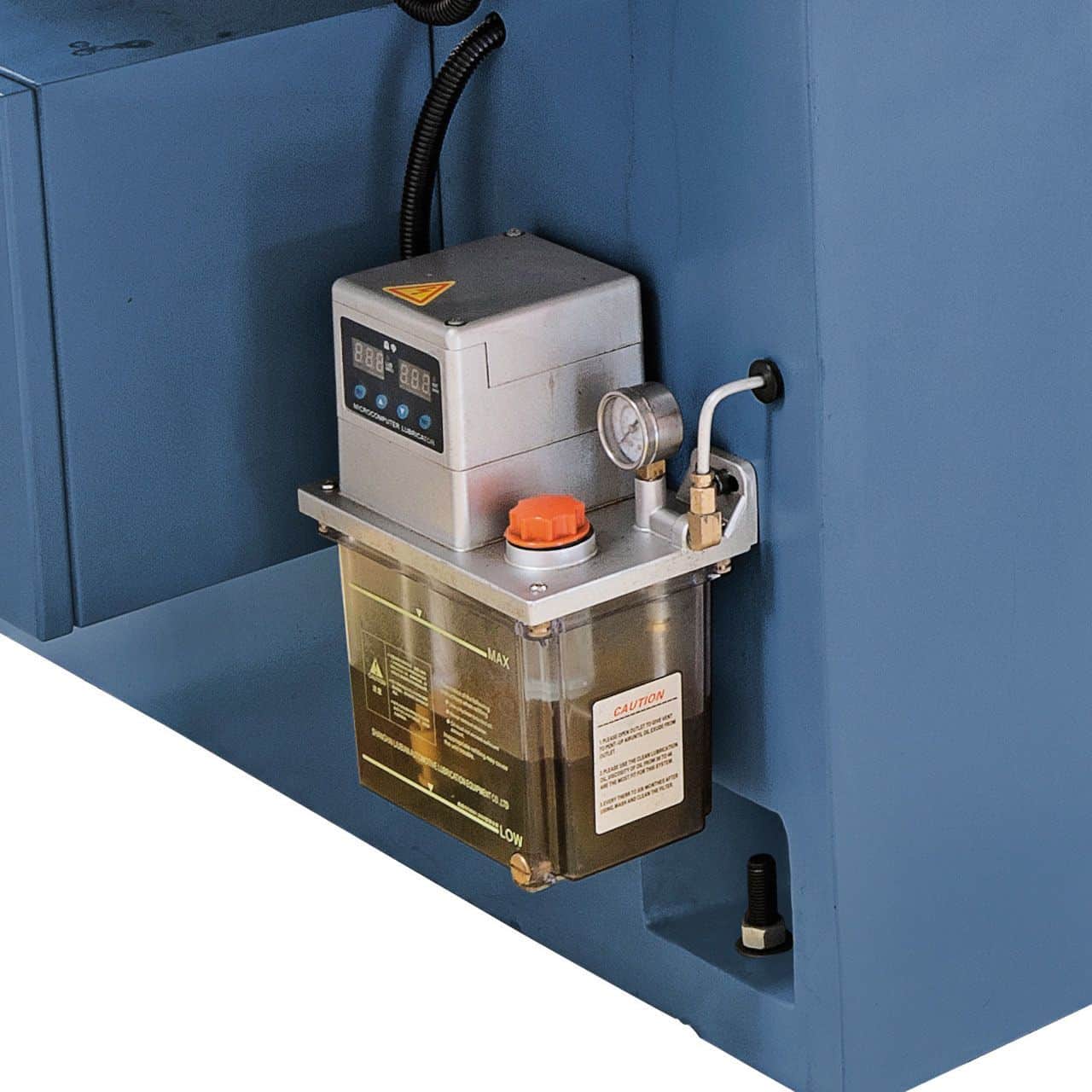

Sistema di lubrificazione centralizzata
Piedini macchina
Luce LED da lavoro
Coperture protettive
Dispositivo di demagnetizzazione
Paraspruzzi di sicurezza
Set utensili

Logistica

Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.

Domande frequenti

Qual è la precisione di rettifica raggiungibile con la Bernardo Smerigliatrice piana BSG 4?

Le smerigliatrici piane Bernardo raggiungono in condizioni ottimali tolleranze dimensionali IT5–IT6 e rugosità Ra 0,4–0,8 µm. La precisione effettiva dipende dallo stato della mola (ravvivatura periodica), dal materiale del pezzo, dal refrigerante e dall'esperienza dell'operatore.

Cosa significa il suffisso "PLC" nel modello Bernardo Smerigliatrice piana BSG 4?

Il suffisso PLC indica che la smerigliatrice è dotata di controllo PLC programmabile — permette di impostare cicli automatici di rettifica (numero di passate, profondità per passata, avanzamento) senza intervento manuale durante il ciclo. Rispetto alla versione manuale riduce i tempi di ciclo e produce risultati più ripetibili su serie di pezzi identici.

Che mola abrasiva usare per acciaio vs ghisa vs alluminio?

Acciaio: mola al corindone (Al₂O₃) A46K–A60K. Ghisa: mola al carburo di silicio (SiC) C46K–C60K. Alluminio: mola al carburo di silicio C46J–C60J con lubrificazione abbondante. Non mescolare materiali diversi sulla stessa mola — i residui metallici contaminano la superficie rettificata.

La Bernardo Smerigliatrice piana BSG 4 richiede refrigerante integrato?

Le smerigliatrici piane BSG e FSM sono dotate di sistema di raffreddamento integrato — indispensabile per la rettifica di precisione su acciaio indurito per evitare bruciature superficiali che alterano la struttura del materiale. Usare sempre refrigerante di tipo appropriato per il materiale lavorato.

Ricambi e mole disponibili?

Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
