Descrizione

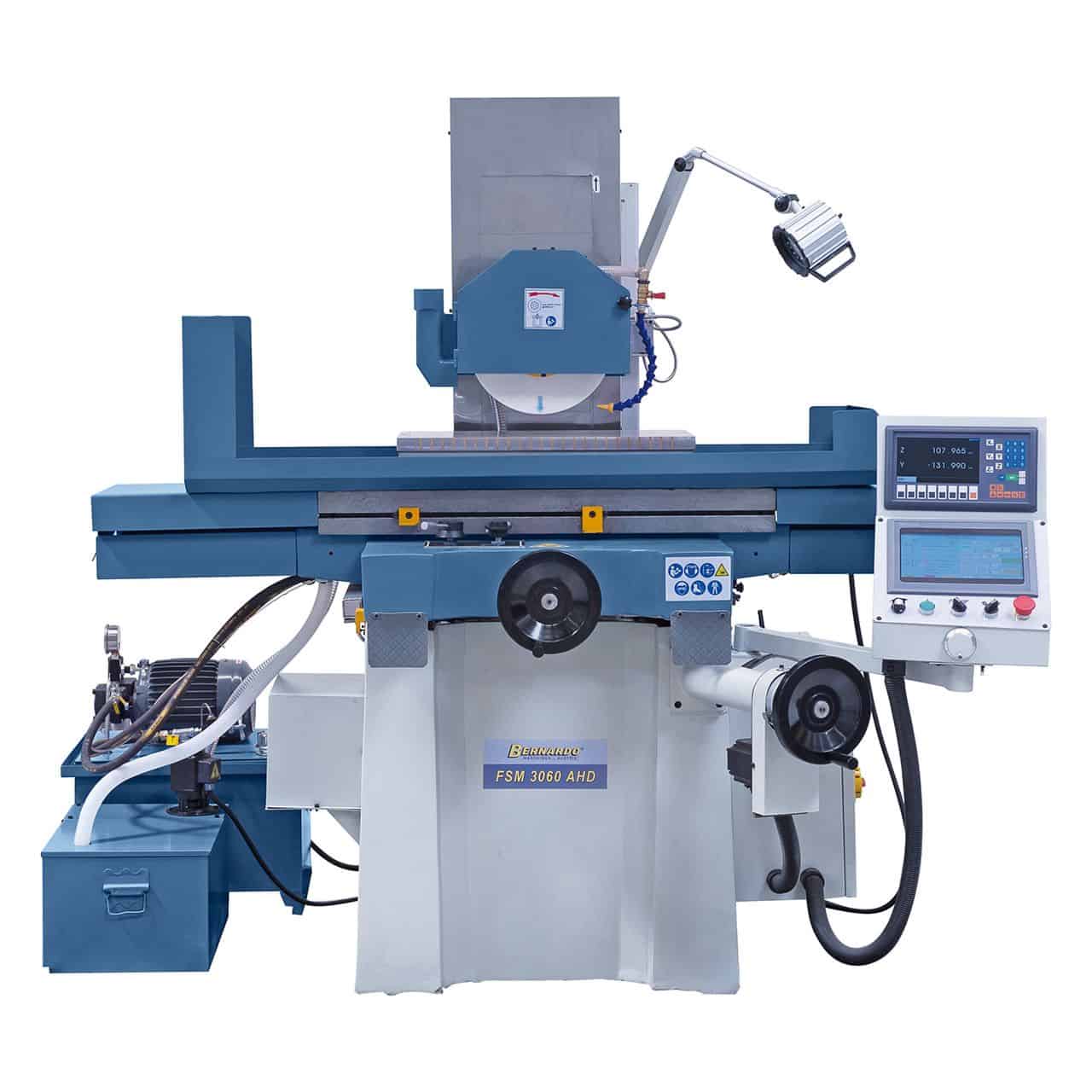

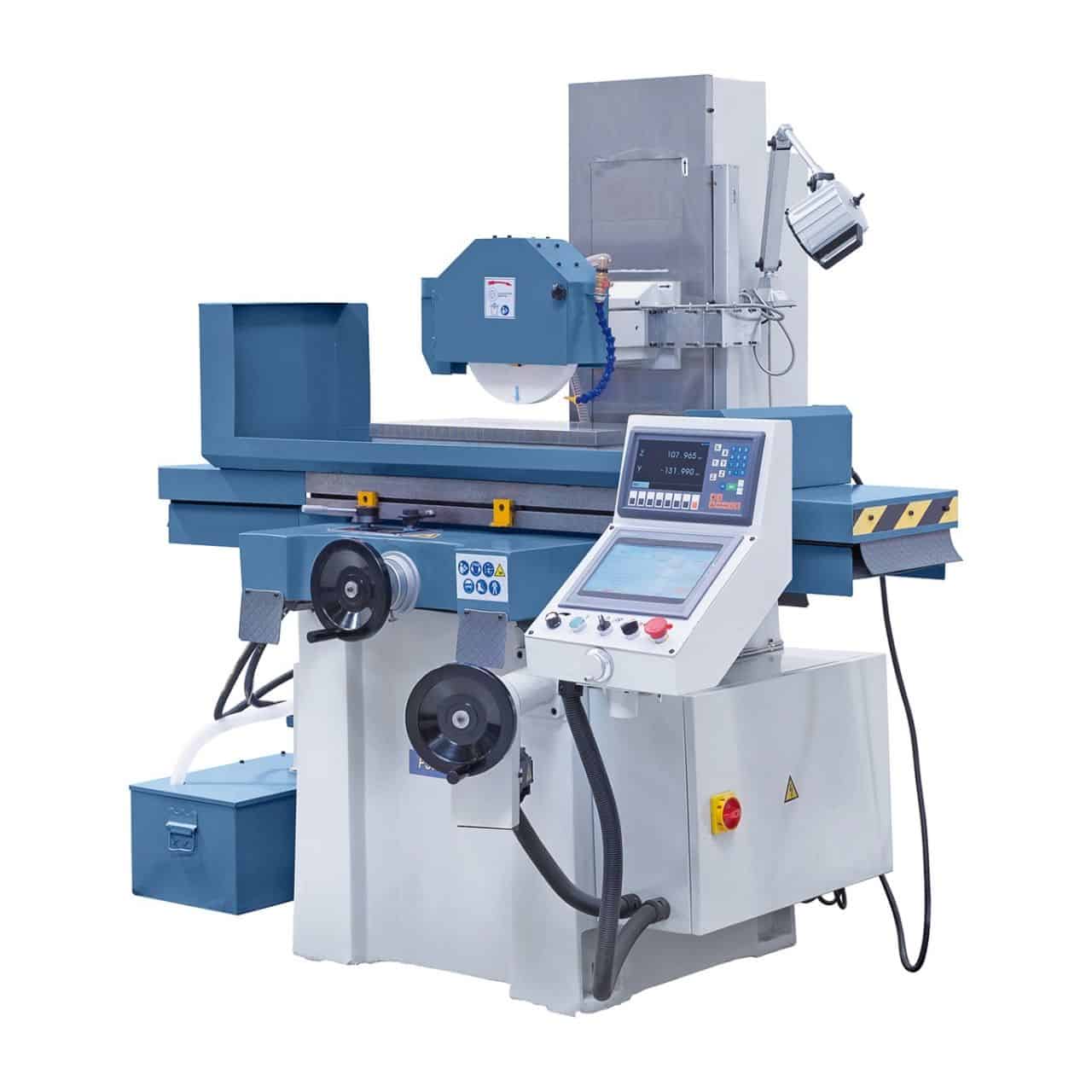

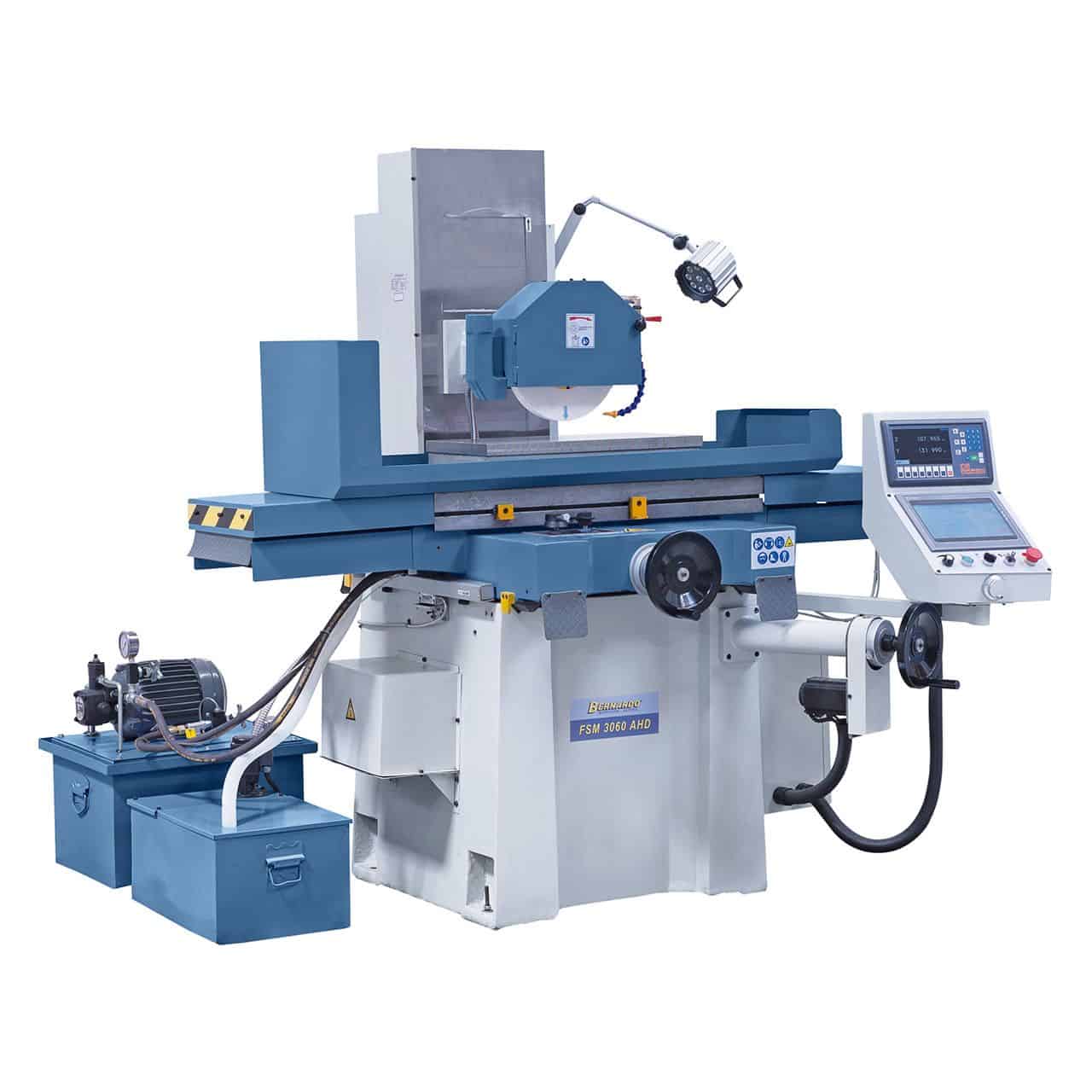

Bernardo Smerigliatrice piana FSM 3060 AHD
La Bernardo FSM 3060 AHD è una smerigliatrice piana (rettificatrice tangenziale) progettata per elevata precisione e stabilità nelle lavorazioni di superfici piane. La macchina dispone di avanzamento verticale automatico con servomotore, regolabile digitalmente, e di un moderno sistema idraulico che assicura scorrimenti fluidi del tavolo anche sotto carichi pesanti. La tavola di lavoro da 300 x 700 mm, con corsa longitudinale fino a 640 mm e trasversale fino a 320 mm, supporta pezzi fino a 200 kg (con piastra magnetica). Dotata di 2-assi DRO ES-12 H con display LCD, controllo touch e volantino elettronico, offre massima ergonomia e precisione. Inclusi piastra magnetica da 300 x 600 mm, mola Ø 300 mm, dispositivo di demagnetizzazione e completo impianto di lubrificazione. Una macchina solida, affidabile e adatta a officine professionali e reparti di produzione che necessitano di accuratezza e produttività.
Caratteristiche principali:
Rettificatrice tangenziale con avanzamento verticale automatico (servo)
Tavola da 300 x 700 mm, corsa longitudinale 640 mm, trasversale 320 mm
Capacità di lavoro fino a 200 kg con piastra magnetica

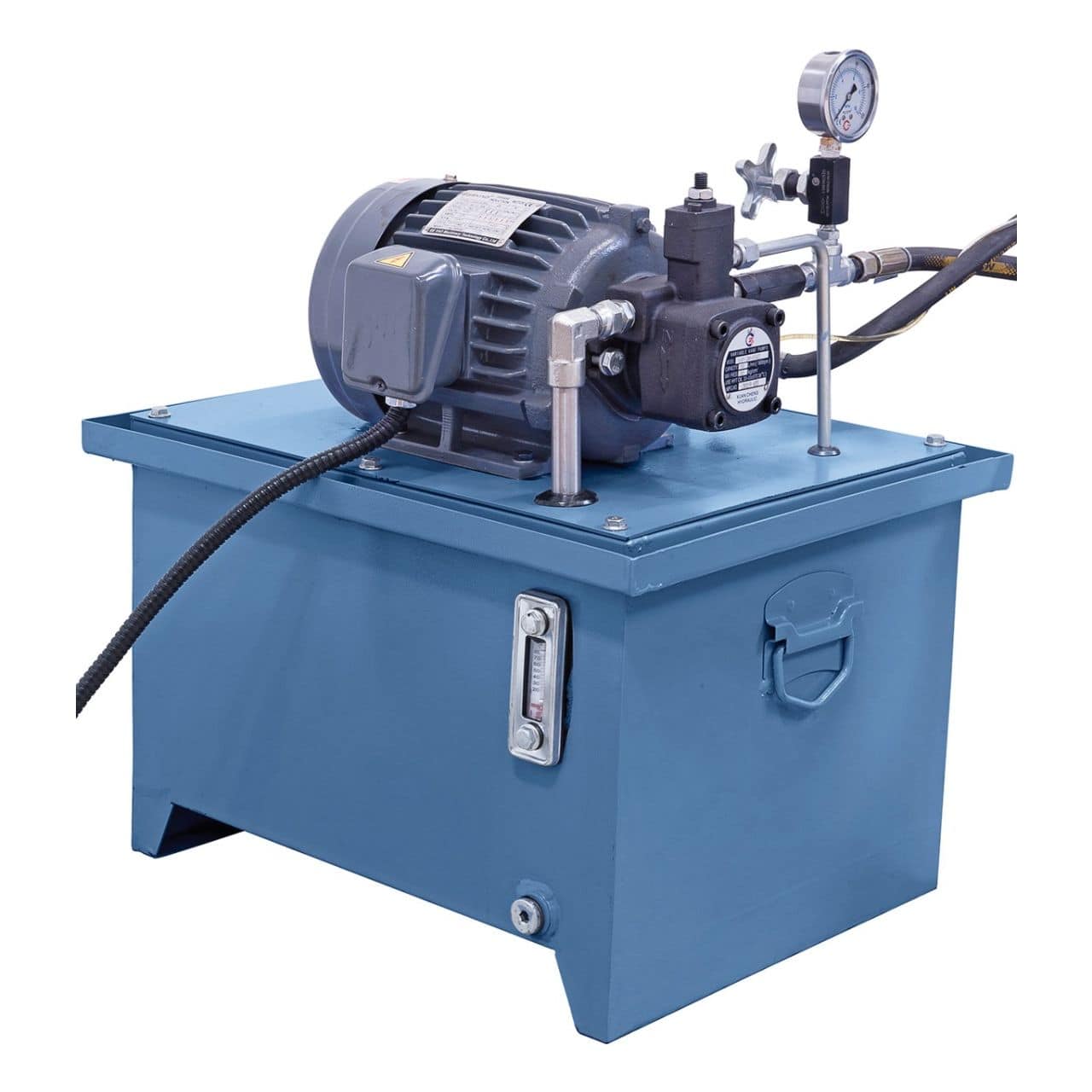

Sistema idraulico di ultima generazione per scorrimenti uniformi
Controllo digitale touch e volantino elettronico per precisione operativa
Inclusa piastra magnetica 300 x 600 mm e mola Ø 300 mm
Costruzione robusta con peso 1400 kg per massima stabilità
Specifiche tecniche
| Specifica | Valore |
|---|---|
| Marca | Bernardo |
| Modello | FSM 3060 AHD |
| Dimensioni tavola | 300 x 700 mm |
| Piastra magnetica | 300 x 600 mm |
| Corsa longitudinale max. | 640 mm |
| Corsa trasversale max. | 320 mm |
| Distanza max. mandrino / tavola | 520 mm |
| Peso pezzo max. (con piastra) | 200 kg |
| Mola | Ø 300 x 30 x 75 mm |
| Velocità tavola idraulica | 2 – 18 m/min |
| Regolazione trasversale automatica | 0,5 – 10 mm/corsa |
| Avanzamento rapido trasversale | 990 mm/min |
| Avanzamento verticale automatico | 0,01 / 0,1 mm |
| Avanzamento rapido verticale | 360 mm/min |
| Potenza motore mola | 4,0 kW |
| Velocità mandrino | 1440 rpm |
| Potenza pompa idraulica | 1,5 kW |
| Potenza avanzamento verticale | 0,75 kW |
| Dimensioni macchina (L x P x H) | 2000 x 1650 x 1850 mm |
| Peso | ca. 1400 kg |
Dotazione standard

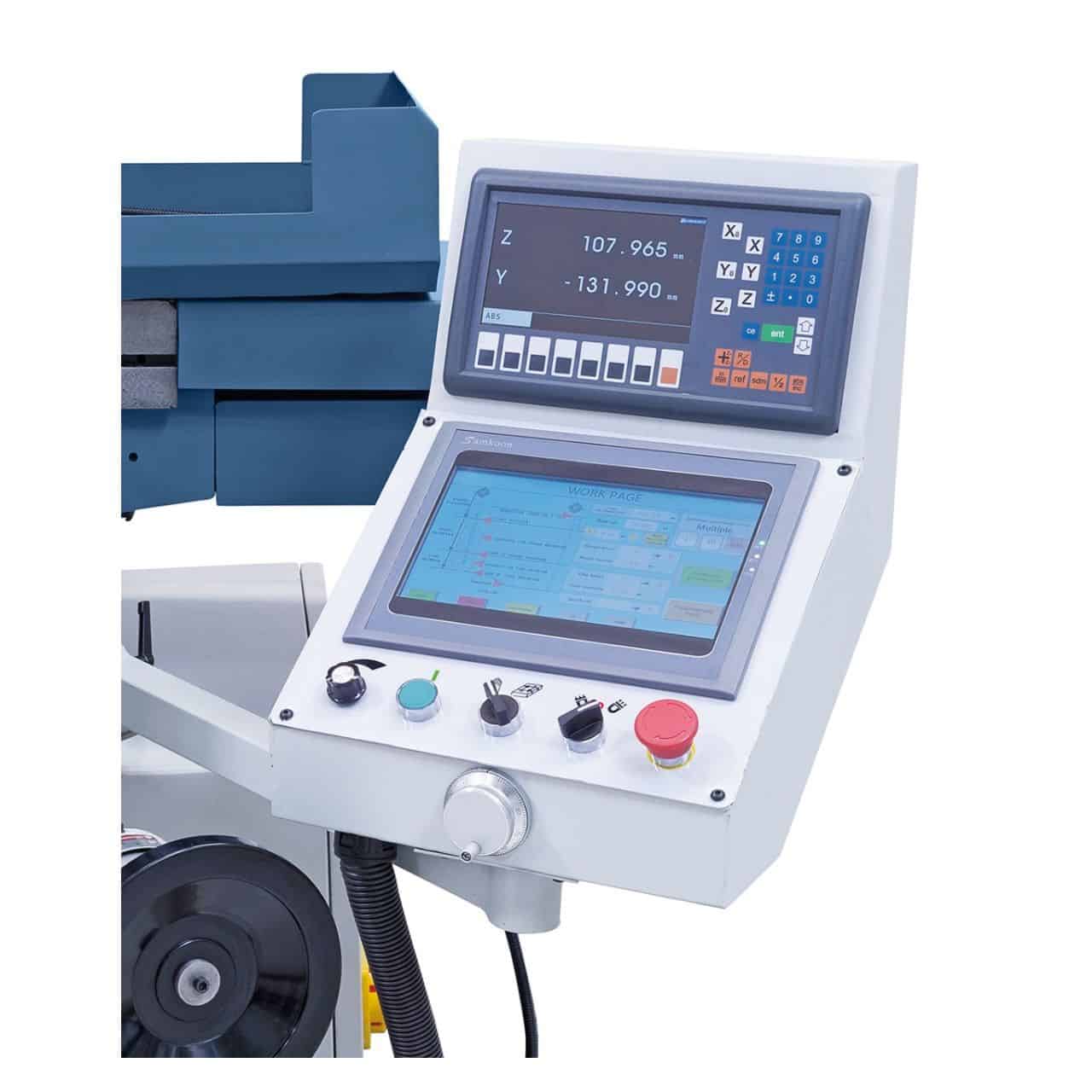

Visualizzatore digitale 2 assi ES-12 H con display LCD
Controllo touch screen
Volantino elettronico

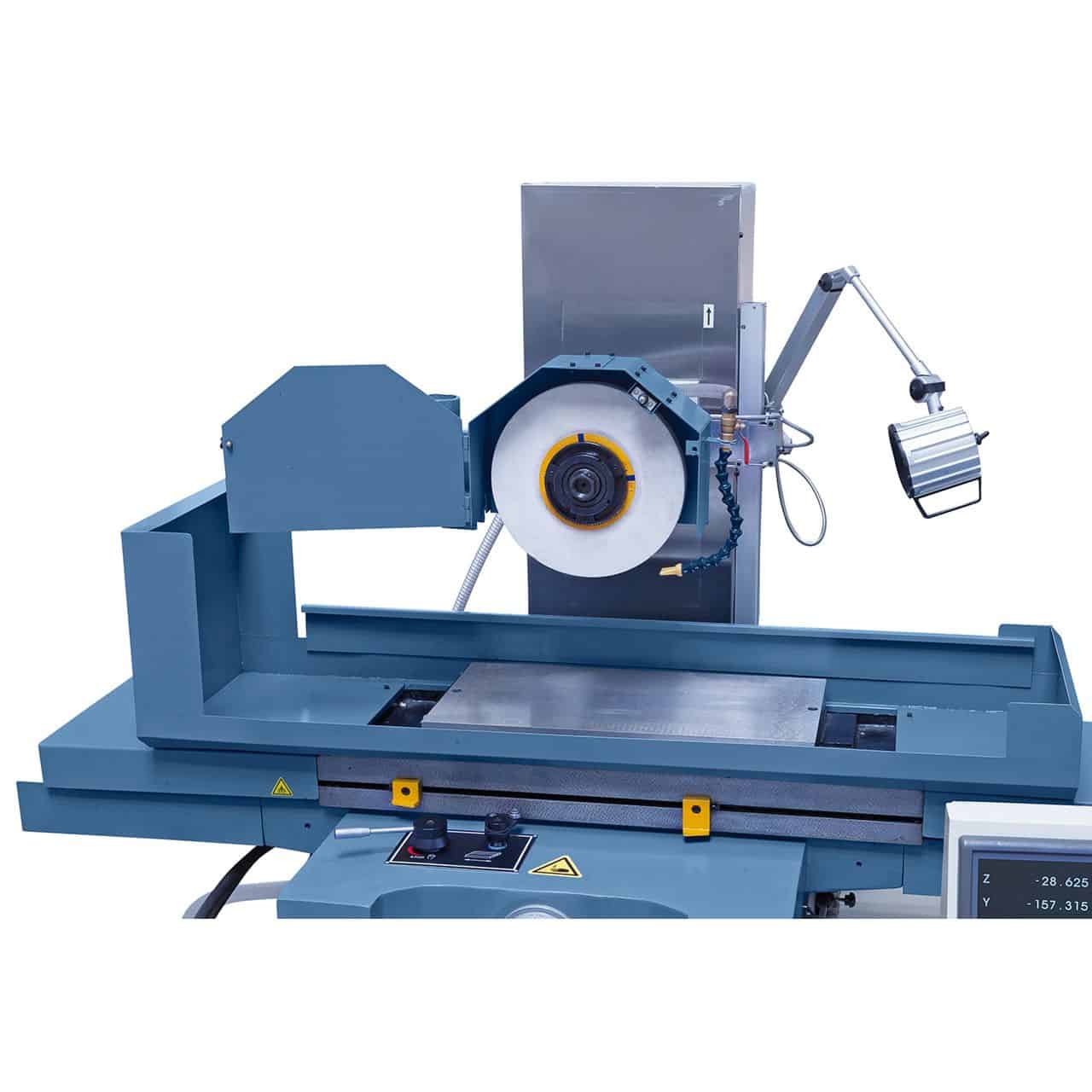

Piastra magnetica 300 x 600 mm

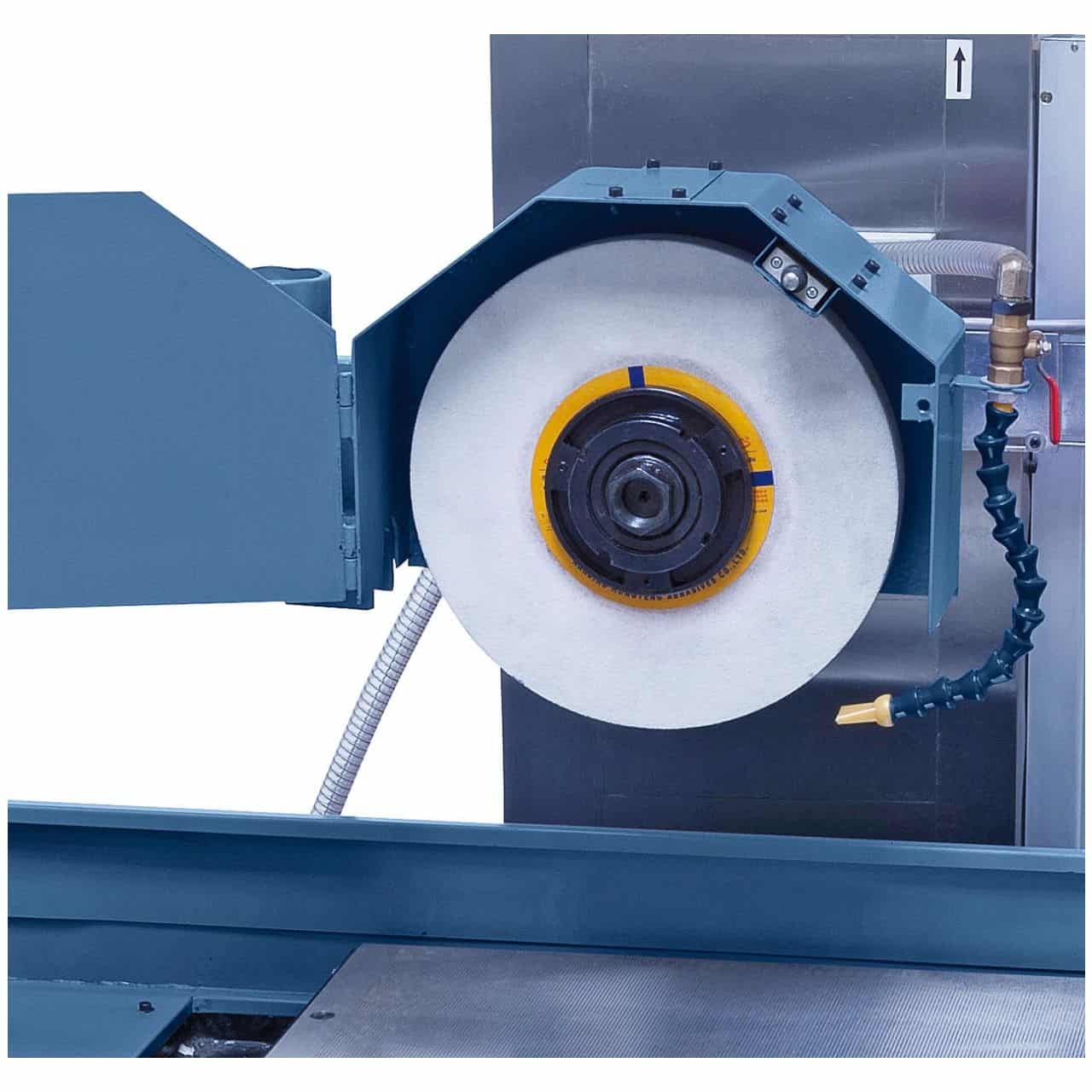

Mola Ø 300 mm con flangia
Dispositivo di bilanciamento (supporto + albero)
Coperture di protezione
Dispositivo di demagnetizzazione

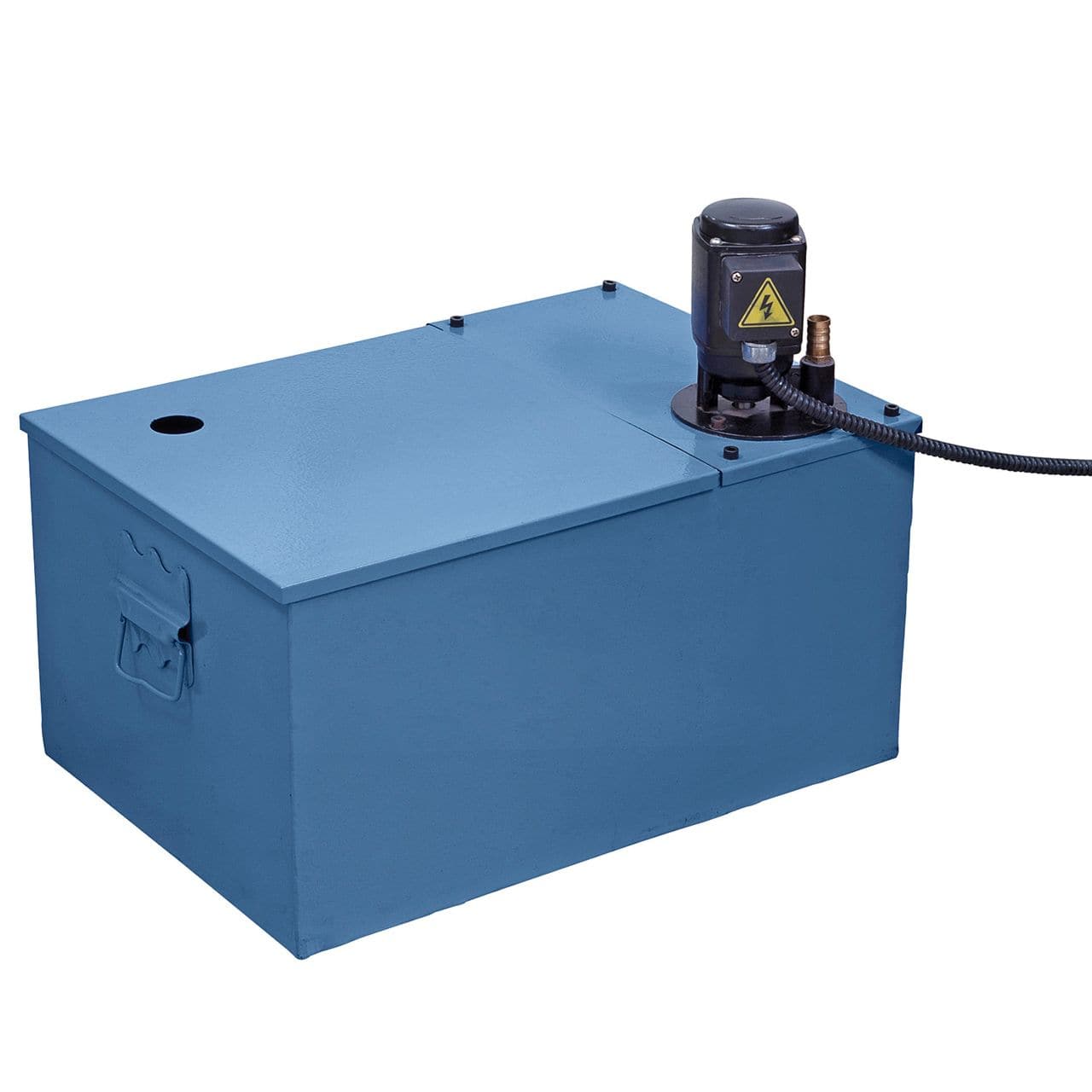

Impianto refrigerante
Punta diamantata di ravvivatura
Piedini macchina

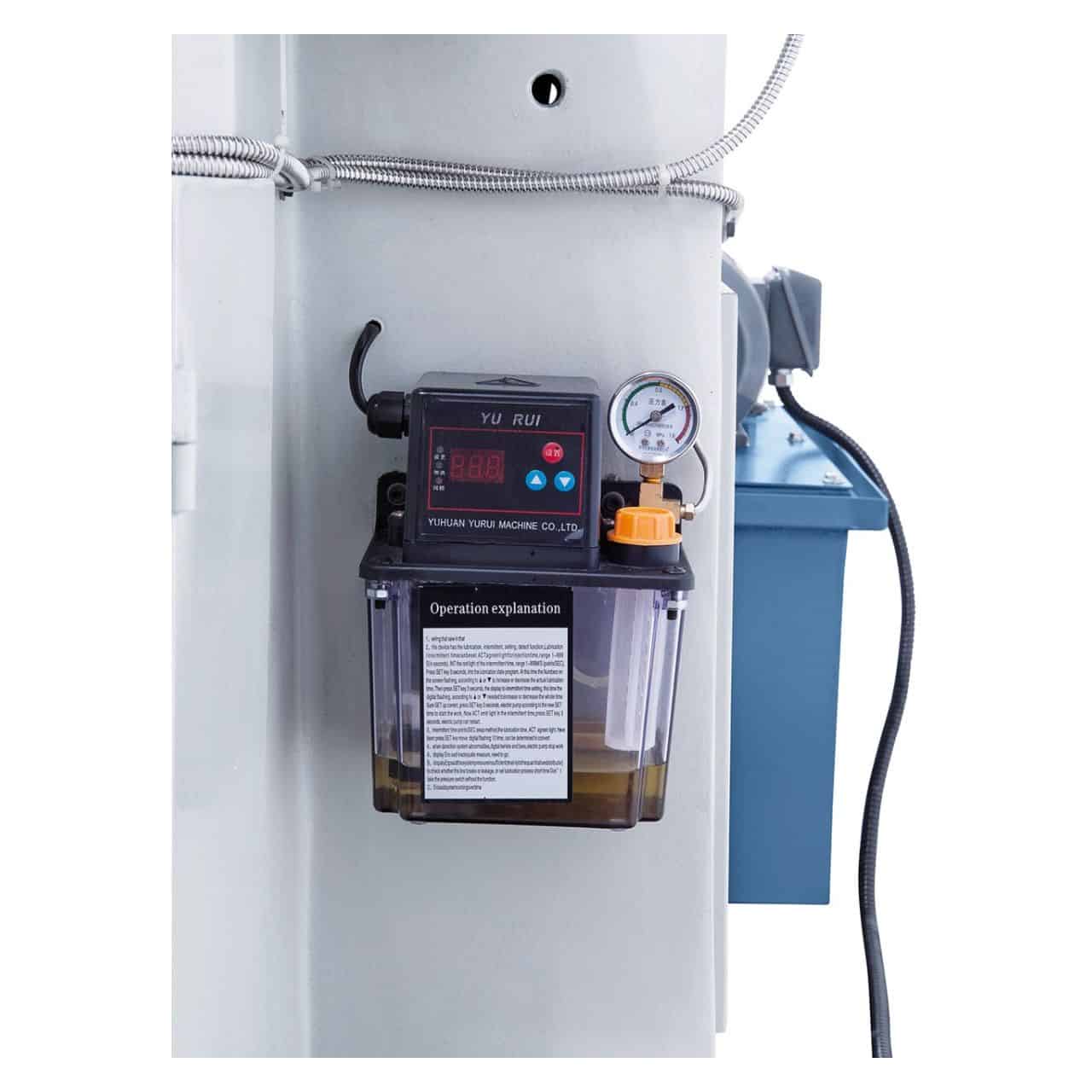

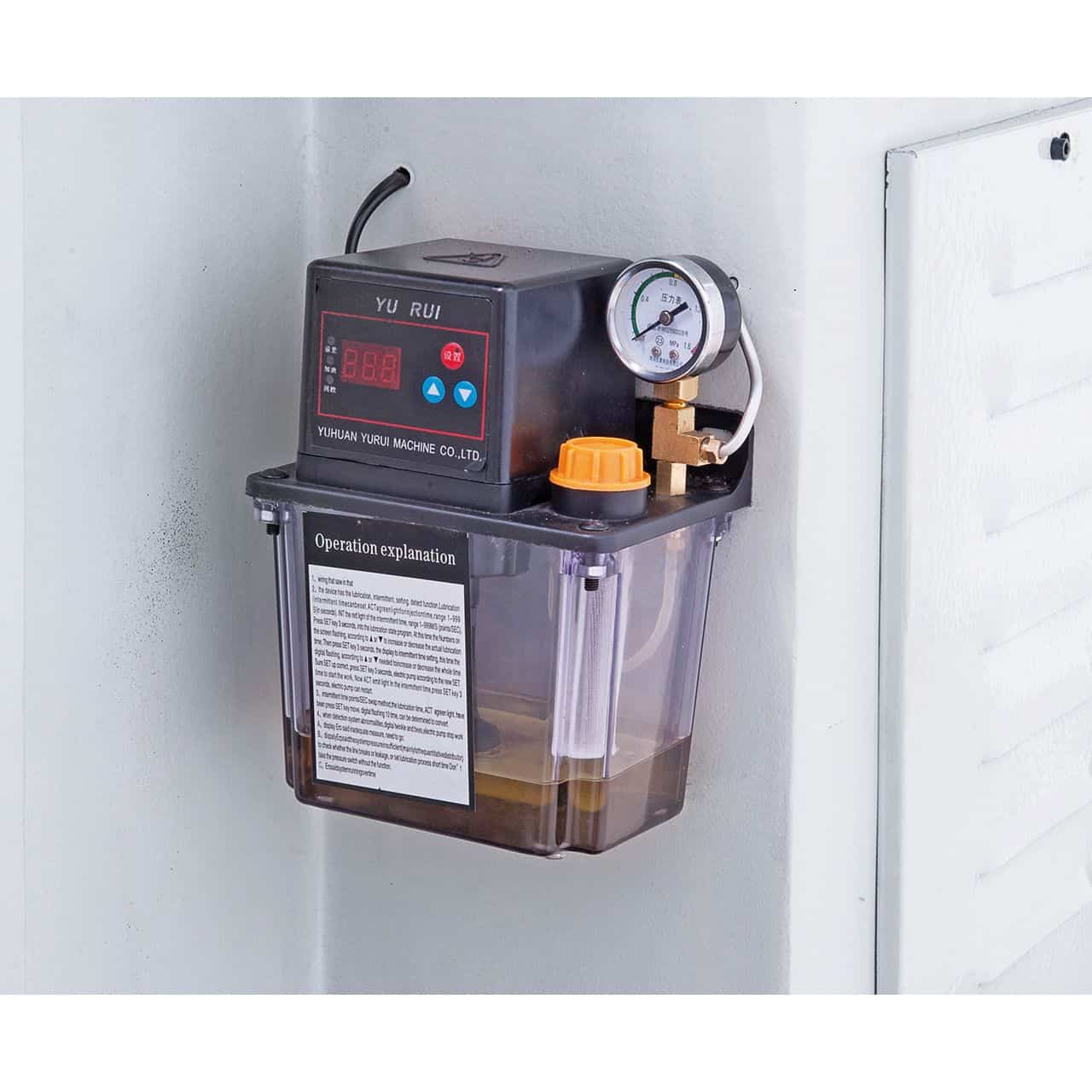

Lubrificazione centralizzata
Set utensili
Logistica
Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Domande frequenti
Qual è la precisione di rettifica raggiungibile con la Bernardo Smerigliatrice piana FSM 3?
Le smerigliatrici piane Bernardo raggiungono in condizioni ottimali tolleranze dimensionali IT5–IT6 e rugosità Ra 0,4–0,8 µm. La precisione effettiva dipende dallo stato della mola (ravvivatura periodica), dal materiale del pezzo, dal refrigerante e dall'esperienza dell'operatore.
Cosa significa il suffisso "PLC" nel modello Bernardo Smerigliatrice piana FSM 3?
Il suffisso PLC indica che la smerigliatrice è dotata di controllo PLC programmabile — permette di impostare cicli automatici di rettifica (numero di passate, profondità per passata, avanzamento) senza intervento manuale durante il ciclo. Rispetto alla versione manuale riduce i tempi di ciclo e produce risultati più ripetibili su serie di pezzi identici.
Che mola abrasiva usare per acciaio vs ghisa vs alluminio?
Acciaio: mola al corindone (Al₂O₃) A46K–A60K. Ghisa: mola al carburo di silicio (SiC) C46K–C60K. Alluminio: mola al carburo di silicio C46J–C60J con lubrificazione abbondante. Non mescolare materiali diversi sulla stessa mola — i residui metallici contaminano la superficie rettificata.
La Bernardo Smerigliatrice piana FSM 3 richiede refrigerante integrato?
Le smerigliatrici piane BSG e FSM sono dotate di sistema di raffreddamento integrato — indispensabile per la rettifica di precisione su acciaio indurito per evitare bruciature superficiali che alterano la struttura del materiale. Usare sempre refrigerante di tipo appropriato per il materiale lavorato.
Ricambi e mole disponibili?
Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
