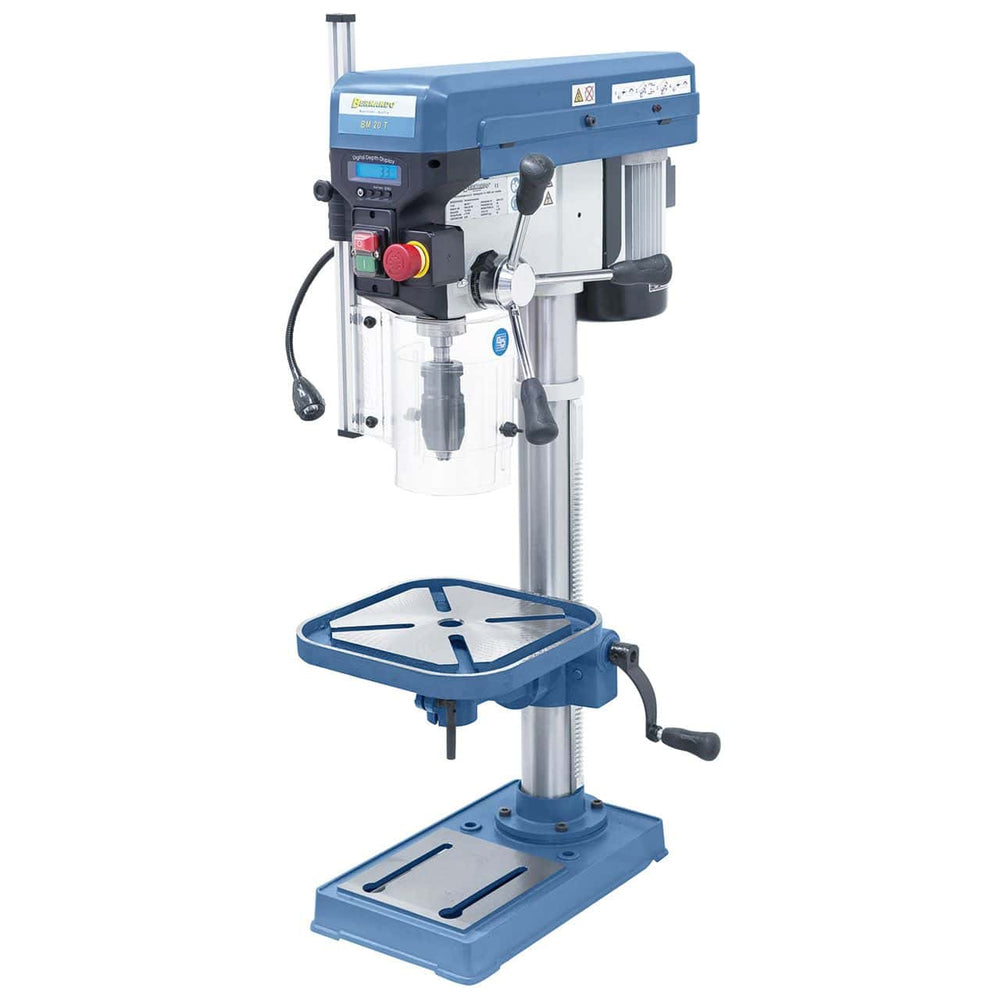

Il trapano da banco Bernardo BM 20 T / 230 V è il modello da banco a velocità step della gamma BM con display digitale corsa mandrino, con capacità di foratura nell'acciaio fino Ø 20 mm e attacco cono Morse MT 2. Caratteristiche tecniche: 16 velocità mandrino 220-2.840 rpm con trasmissione a cinghie e pulegge in ghisa, display digitale corsa mandrino integrato, lampada LED di lavoro, tavola in ghisa 285 × 285 mm con cave a T da 16 mm inclinabile da -45° a +45° e regolabile in altezza con cremagliera, base in ghisa con cave a T, mandrino autoserrante 1-16 mm con codolo B18 incluso. Motore in alluminio conforme IP 54: 0,55 kW (S1) / 0,80 kW (S6) a 230V, corsa mandrino 80 mm, distanza mandrino-tavola max 440 mm, distanza mandrino-base 630 mm, peso 45 kg. Distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
-
Capacità foratura acciaio: Ø 20 mm
-
Mandrino: 1-16 mm / B 18
-
Attacco cono Morse: MT 2
-
Velocità mandrino: 16 velocità 220-2.840 rpm
-
Corsa mandrino: 80 mm
-
Tavola: 285 × 285 mm con cave a T da 16 mm inclinabile ±45°
-
Distanza mandrino-tavola max: 440 mm
-
Distanza mandrino-base: 630 mm
-
Diametro colonna: 72 mm
-
Display digitale: corsa mandrino
-
Motore: 0,55 kW (S1) / 0,80 kW (S6) a 230V
-
Peso: 45 kg
Chi usa il BM 20 T / 230 V e per cosa
Il Bernardo BM 20 T / 230 V è un trapano da banco professionale con trasmissione a cinghie e pulegge in ghisa, dimensionato per officine artigianali, hobbisti evoluti e laboratori che richiedono foratura di precisione su acciaio fino Ø 20 mm. Caratteristica costruttiva chiave: il display digitale per la corsa del mandrino mostra la profondità del foro durante l'esecuzione, caratteristica determinante per applicazioni con esigenza di forature non passanti di profondità predefinita (es. ciechi per filettature, cave per cuscinetti, fori per accoppiamenti). Le 16 velocità step da 220-2.840 rpm permettono adattamento ai materiali standard: acciai duri 220-500 rpm per Ø 15-20 mm, acciai dolci 1.000-1.500 rpm, alluminio e ottone 1.500-2.840 rpm. Il motore in alluminio conforme IP 54 (0,55 kW S1 / 0,80 kW S6) a 230V sviluppa la potenza necessaria per uso continuativo. La tavola inclinabile ±45° con cave a T diagonali permette esecuzione di forature angolate senza necessità di morsa di precisione. Settori di utilizzo tipici: officine artigianali, riparazione e manutenzione di componenti meccanici, laboratori didattici per scuole tecniche, modellismo evoluto e prototipazione, hobbisti del metallo con esigenze di precisione superiore.
Il suo posto nella gamma Bernardo
La gamma trapani da banco e a colonna Bernardo è organizzata su 6 sotto-famiglie principali: TB (TB 14/16/20 T) entry level con cono B16 fisso o MT 2 e velocità step; BM T (BM 20/25 T) intermedio con display digitale corsa mandrino e velocità step; BM Vario (BM 16/20 Vario) intermedio con velocità regolabile in continuo + laser di centraggio; SBM Vario (SBM 16/20 Vario) trapano a colonna con altezza superiore ai BM Vario; B 430 Vario trapano a colonna media-pesante con tavola orientabile 360° e mandrino MT 3; SB 30 Profi trapano a colonna pesante con motore a 2 stadi di potenza, capacità Ø 32 mm. Il BM 20 T / 230 V è il modello BM con velocità step (16 step da 220-2.840 rpm) e display digitale per la corsa del mandrino. Confrontato con il TB corrispondente: il BM ha display digitale corsa, motore S1 superiore, mandrino B18 (vs B16 dei TB). Confrontato con il BM Vario: il BM T ha velocità step (cambi cinghia per nuova velocità) vs continuo del Vario, non ha laser di centraggio, è economicamente preferibile per uso senza esigenze di regolazione velocità frequente. Per foratura fino Ø 20 mm: BM 20 T è la scelta corretta in rapporto qualità/prezzo.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Peso gestibile da una persona o due con sollevamento controllato. Punte da trapano HSS, mandrini portafrese, dispositivi di filettatura, lampade LED, ricambi originali Bernardo (cinghie, motori, mandrini autoserranti, alberi conici, dadi a T) disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è il BM 20 T / 230 V
| Profilo |
Compatibilità |
Motivo |
| Officina artigianale con uso quotidiano professionale |
Consigliato |
Display digitale corsa mandrino, motore IP 54, mandrino autoserrante B18, tavola inclinabile ±45° con cave a T. Capacità Ø 20 mm copre la maggior parte delle applicazioni standard. |
| Hobbista evoluto del metallo |
Consigliato |
Macchina professionale ma compatta per laboratorio domestico, peso gestibile. |
| Officina con lavorazioni di velocità variabile frequenti |
Adeguato |
Per esigenze di regolazione frequente della velocità è dimensionato correttamente il BM Vario corrispondente con regolazione in continuo + laser di centraggio. |
Non indicato per: forature di diametro superiore Ø 20 mm; pezzi alti che non si posizionano sulla tavola (max altezza pezzo 440 mm con tavola 285×285, dipende dal modello); applicazioni che richiedono velocità sotto 220 rpm per coppia massima (è dimensionato correttamente lo SB 30 Profi); uso massivo continuativo di tipo industriale (è dimensionato correttamente un trapano a colonna fissa KBM).
Capacità di lavorazione
| Specifica |
Valore |
| Capacità foratura acciaio |
Ø 20 mm |
| Mandrino |
1-16 mm / B 18 |
| Attacco cono Morse |
MT 2 |
Velocità e corsa
| Specifica |
Valore |
| Velocità mandrino |
16 velocità 220-2.840 rpm |
| Corsa mandrino |
80 mm |
Tavola e dimensioni di lavoro
| Specifica |
Valore |
| Dimensioni tavola |
285 × 285 mm |
| Cave a T tavola |
16 mm |
| Inclinazione tavola |
-45° a +45° |
| Distanza mandrino-colonna |
160 mm |
| Distanza mandrino-tavola max |
440 mm |
| Distanza mandrino-base |
630 mm |
| Diametro colonna |
72 mm |
| Superficie piano base |
200 × 190 mm |
Motore e alimentazione
| Specifica |
Valore |
| Potenza motore S1 100% |
0,55 kW |
| Potenza motore S6 40% |
0,80 kW |
| Tensione |
230V / 50 Hz |
| Standard di protezione |
IP 54 |
Dimensioni e peso
| Specifica |
Valore |
| Dimensioni macchina (L × P × A) |
400 × 590 × 980 mm |
| Peso |
45 kg |
Conformità
| Specifica |
Valore |
| Marcatura |
CE |
| Direttiva |
Macchine 2006/42/CE |
Dotazione standard
- Trapano Bernardo BM 20 T / 230 V
- Mandrino autoserrante 1-16 mm / B 18
- Albero conico MT 2 / B 18
- Display digitale: corsa mandrino
- Lampada LED di lavoro integrata
- Set di dadi a T per fissaggio pezzi
- Protezione regolabile in altezza con microinterruttore
- Interruttore di emergenza separato
- Set di chiavi e utensili di servizio
- Manuale d'uso in italiano
Domande frequenti
Quale è la differenza tra cono MT 2 e B16/B18?
Il cono Morse MT 2 (MT 2) è l'attacco del mandrino sul lato macchina, dimensionato per autoserraggio durante la rotazione. Il codolo B18 del mandrino autoserrante (incluso) è la presa per le punte da trapano da Ø 1 a Ø 16 mm.
Il cono Morse permette montaggio di mandrini con codolo MT (per uso intercambiabile), bussole conico ridotte (es. MT 2 → MT 1 per utensili più piccoli), punte da trapano con codolo MT diretto (per Ø sopra 13 mm). Il codolo B18 è specifico per mandrini autoserranti a presa cilindrica. Per cambio di mandrino o montaggio di utensili speciali è necessario rispettare le compatibilità di accoppiamento.
Il display digitale corsa mandrino come funziona?
Mostra in tempo reale la profondità di penetrazione della punta nel pezzo, in millimetri (con risoluzione 0,1 mm). L'operatore preme un pulsante per azzerare la profondità all'inizio della foratura, poi monitora il display durante l'esecuzione per fermarsi alla profondità desiderata.
Caratteristica determinante per: forature non passanti di profondità predefinita (fori ciechi per filettature, alloggi per cuscinetti, cave per perni di centraggio), produzione di serie con profondità identica su pezzi multipli, applicazioni che richiedono precisione di profondità (es. fori per accoppiamenti H7 con tolleranza inferiore a 0,1 mm). Senza display digitale l'operatore deve usare un anello fermacorsa montato sul mandrino che permette precisione standard di 0,5-1 mm.
La trasmissione a cinghie richiede manutenzione?
Sì, periodica. Le cinghie trapezoidali richiedono verifica della tensione ogni 200-500 ore di lavoro (uso intensivo) o ogni 6 mesi (uso saltuario). Sostituzione tipica ogni 3-5 anni in uso normale, ogni 1-2 anni in uso intensivo.
Procedura di tensionamento: aprire il coperchio della trasmissione, allentare il bullone di fissaggio del motore, spostare il motore per tensionare la cinghia (la cinghia deve flettere 5-10 mm sotto pressione manuale), serrare il bullone, richiudere il coperchio. Sostituzione cinghia: stesso procedimento ma con sostituzione completa della cinghia. Cinghie di ricambio originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi.
La concentricità del mandrino è di che ordine?
Per i trapani da banco BM la concentricità del mandrino è tipicamente 0,03-0,05 mm: valore standard per applicazioni professionali standard. Per applicazioni di precisione superiore (≤ 0,02 mm) sono dimensionati correttamente trapani a ingranaggi (GB 30 TV) o trapani CNC.
La concentricità è la deviazione massima dell'asse del mandrino dal suo asse teorico durante la rotazione. Valori inferiori (più precisi) richiedono cuscinetti di alta qualità, alberi di precisione, equilibratura del mandrino, costruzione attenta. I trapani da banco BM con concentricità 0,03-0,05 mm sono adeguati per la maggior parte delle applicazioni professionali. Per applicazioni di precisione (alesatura per accoppiamenti H7, fori per cuscinetti di precisione) trapani a ingranaggi sono raccomandati.
Quale alimentazione elettrica serve?
Tensione 230V: linea civile 230V Schuko per uso domestico/officina senza linea trifase, magnetotermico 16A standard. Sezione del cavo standard 1,5 mm² fino 30 metri.
Per officine con linea civile (230V) il modello a 230V è la scelta corretta senza costi aggiuntivi di adeguamento elettrico. Per officine con linea trifase (400V) il modello a 400V è dimensionato con motore di qualità superiore e durata estesa: il motore trifase ha rendimento superiore (90% vs 70% del monofase) con minor calore generato e durata significativamente superiore (15-25 anni vs 8-15 anni del monofase). Per uso intensivo continuativo il modello 400V è preferibile.
