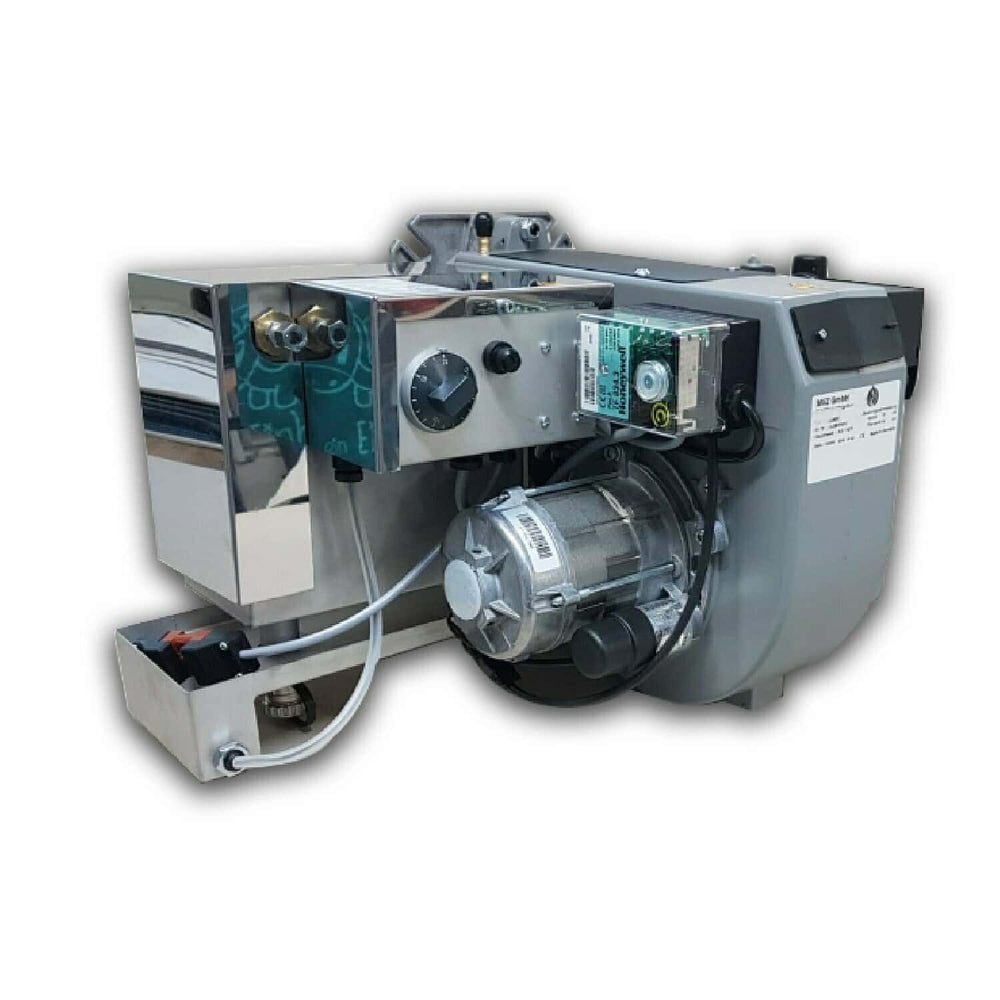

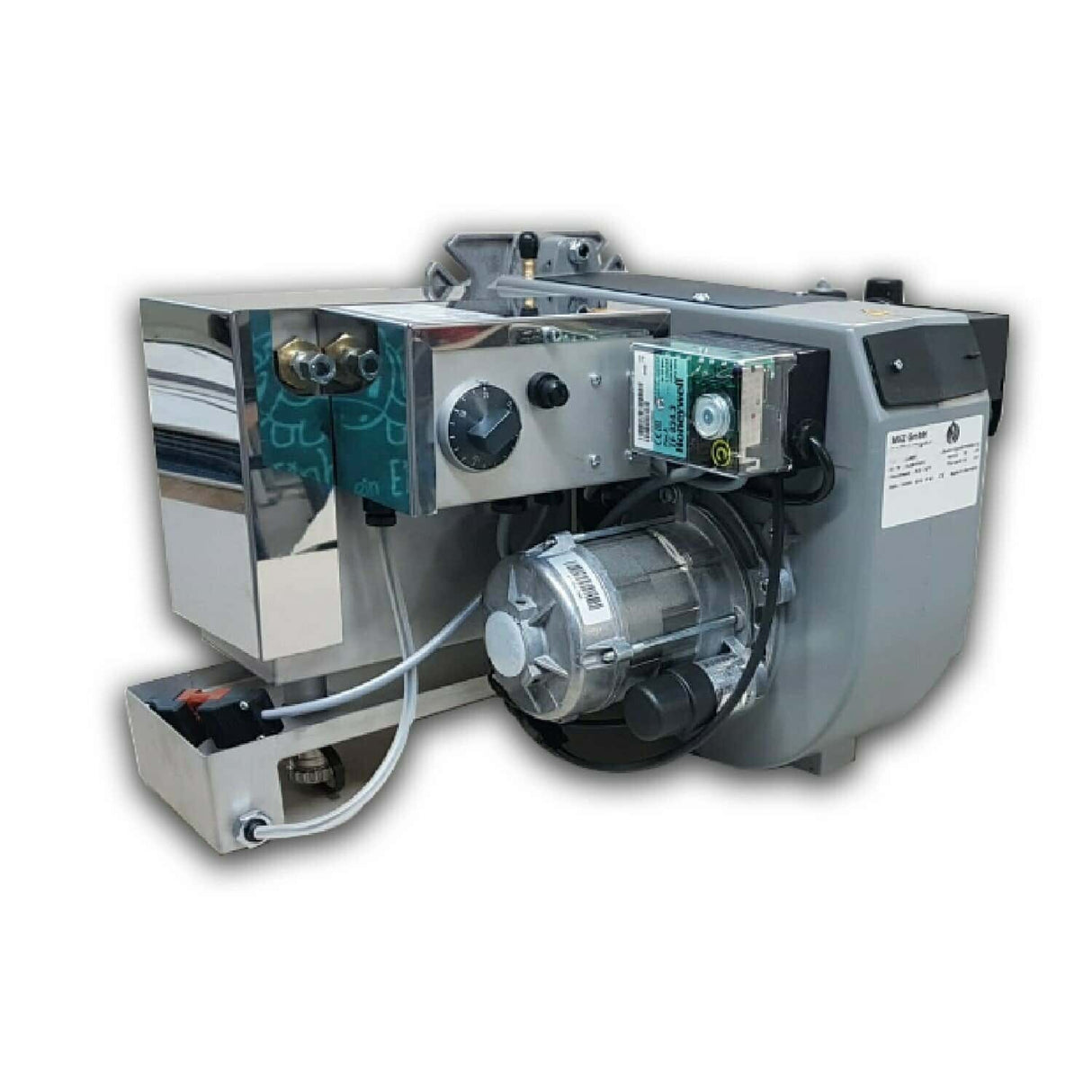

Bruciatore universale EMB20

Bruciatore a Olio esausto EMB 20: Caratteristiche Tecniche

Il Bruciatore a Olio esausto EMB 20, con una capacità operativa compresa tra 20 e 38 kW, rappresenta l'innovazione nel mondo del riscaldamento, progettato specificamente per fornire prestazioni efficienti, anche quando utilizzato con oli sporchi o viscosi.

Principali Caratteristiche:

1. Atomizzazione Avanzata: L'olio viene atomizzato con precisione attraverso l'uso di aria compressa, e ciò avviene attraverso diametri degli ugelli progettati per essere abbastanza ampi. Questo design è essenziale per garantire che non si verifichi alcun intasamento, anche quando si tratta di oli particolarmente sporchi o viscosi.
2. Sistema di Erogazione Separato: Questo sistema aspira con cura l'olio dal serbatoio di stoccaggio, lo filtra e lo preriscalda, assicurando che il bruciatore riceva sempre olio pulito e alla temperatura ottimale per la combustione.
3. Serbatoio Integrato: Un serbatoio situato direttamente sul bruciatore garantisce un flusso volumetrico costante e affidabile di combustibile all'elettrodo di accensione. Il risultato è una combustione costante, efficace e impeccabile ogni volta.

Specifiche Tecniche del Bruciatore a Olio Esausto EMB 20

Descrizione Dettagliata delle Specifiche

1. Collegamento Aria Primario:

   • Pressione aria regolabile tra 0.4 e 0.8 bar.
   • Garantisce una combustione ottimizzata e un controllo preciso del processo di combustione.

2. Emissione Acustica:

   • Livello sonoro di 71 dBA.
   • Assicura un funzionamento silenzioso e discreto, adatto per ambienti sensibili al rumore.

3. Peso:

   • Peso totale di 20 kg.
   • Facilita le operazioni di installazione e gestione del bruciatore.

4. Portata Olio:

   • Portata variabile tra 2.8 e 4.4 kg/h.
   • Garantisce una fornitura continua di olio per una combustione efficiente e costante.

5. Resistenza Elettrica:

   • Potenza della resistenza di 1100 W.
   • Assicura una funzione costante e stabile, fondamentale per l’accensione e il mantenimento della fiamma.

6. Tensione:

   • Configurato per operare a 1/N/PE ~50 Hz 220 - 240 V.
   • Si integra senza problemi nelle reti elettriche domestiche e industriali, offrendo ampia compatibilità.

7. Uscita Compressore:

   • Uscita di 4 m³/h.
   • Fornisce l’aria compressa necessaria per l’atomizzazione ottimale dell’olio, migliorando l’efficienza della combustione.

Dimensioni del Bruciatore :

Funzionamento Dettagliato del Bruciatore a Olio Esausto EMB 20

1. Componenti del Sistema

• Serbatoio esterno: Utilizzato per stoccare olio esausto (minerale, vegetale, di frittura, grasso animale).
• Pompa di alimentazione: Trasferisce l’olio dal serbatoio esterno al bruciatore.
• Filtro preriscaldato: Rimuove impurità e garantisce un flusso omogeneo dell’olio.
• Calamita (solo per olio minerale): Collocata a metà serbatoio esterno per catturare residui metallici.
• Compressore: Regola l’aria primaria per la combustione.
• Termostato ambientale: Controlla l’accensione/spegnimento in base alla temperatura.

2. Preparazione dell’Olio

• Olio minerale:
  • Deve essere filtrato con maglie fini (es. 10-25 micron) per eliminare particolato.
  • Inserire una calamita nel serbatoio esterno per attirare residui metallici.
• Olio di frittura/vegetale:
  • Filtrare accuratamente per rimuovere albumina (proteine) e acqua (per evitare formazione di schiuma o depositi).
  • Eventuale decantazione preliminare per separare acqua e sedimenti.

3. Fase di Avviamento

1. Caricamento olio:
   • Riempire il serbatoio esterno con l’olio preparato.
   • Collegare il serbatoio al bruciatore tramite tubazioni.
2. Preriscaldamento:
   • Attivare il sistema di preriscaldamento dell’olio (temperatura consigliata: 130°C per olio minerale, ambiente per gasolio).
3. Accensione:
   • Avviare la pompa per trasferire l’olio filtrato e preriscaldato al bruciatore.
   • Regolare l’aria primaria tramite compressore (flusso ottimale varia in base al tipo di olio).
   • Non modificare l’aria secondaria (preimpostata in fabbrica).

4. Regolazione della Combustione

• Miscelazione oli:
  • È possibile miscelare olio minerale con gasolio o olio di frittura con gasolio per migliorare la pulizia della fiamma.
  • Le proporzioni dipendono dalla viscosità e dal potere calorifico (esempio: 70% olio esausto + 30% gasolio).
• Temperature di esercizio:
  • Olio minerale: 130°C (riduce viscosità e migliora atomizzazione).
  • Gasolio puro: Nessun preriscaldamento (temperatura ambiente).

5. Fase Operativa

• Prime ore di funzionamento:
  • Consumo iniziale elevato per stabilizzare la combustione.
  • Dopo 2-3 ore, ridurre gradualmente la portata fino al consumo minimo.
• Controllo temperatura ambiente:
  • Se la temperatura ambiente raggiunge il setpoint, il sistema entra in standby.
  • Riavvio automatico quando la temperatura scende sotto il livello impostato.

6. Manutenzione

• Pulizia filtri: Sostituire/ripulire i filtri dopo ogni 50-100 ore di uso.
• Controllo calamita (olio minerale): Rimuovere residui metallici accumulati ogni 2 settimane.
• Ispezione ugello bruciatore: Verificare assenza di ostruzioni o usura.

7. Sicurezza

• Evitare contatto con olio caldo (rischio ustioni).
• Non utilizzare oli con acqua o sostanze infiammabili non idonee.
• Mantenere l’area di lavoro ventilata per evitare accumulo di fumi.

Note Finali:

• Per ottimizzare l’efficienza, consultare sempre le specifiche tecniche del produttore.
• In caso di combustione irregolare (fumo nero, rumori anomali), spegnere il sistema e verificare filtri/regolazione aria.

Manutenzione Dettagliata

Nota: È fondamentale rispettare le procedure di sicurezza durante le operazioni di manutenzione.

In conclusione, il Bruciatore a Olio esausto EMB 20 è una soluzione avanzata per tutte le esigenze di riscaldamento, offrendo efficienza, affidabilità e una progettazione attenta ai dettagli. La sua capacità di gestire oli sporchi o viscosi lo rende un dispositivo particolarmente adatto per applicazioni che richiedono flessibilità e robustezza.
