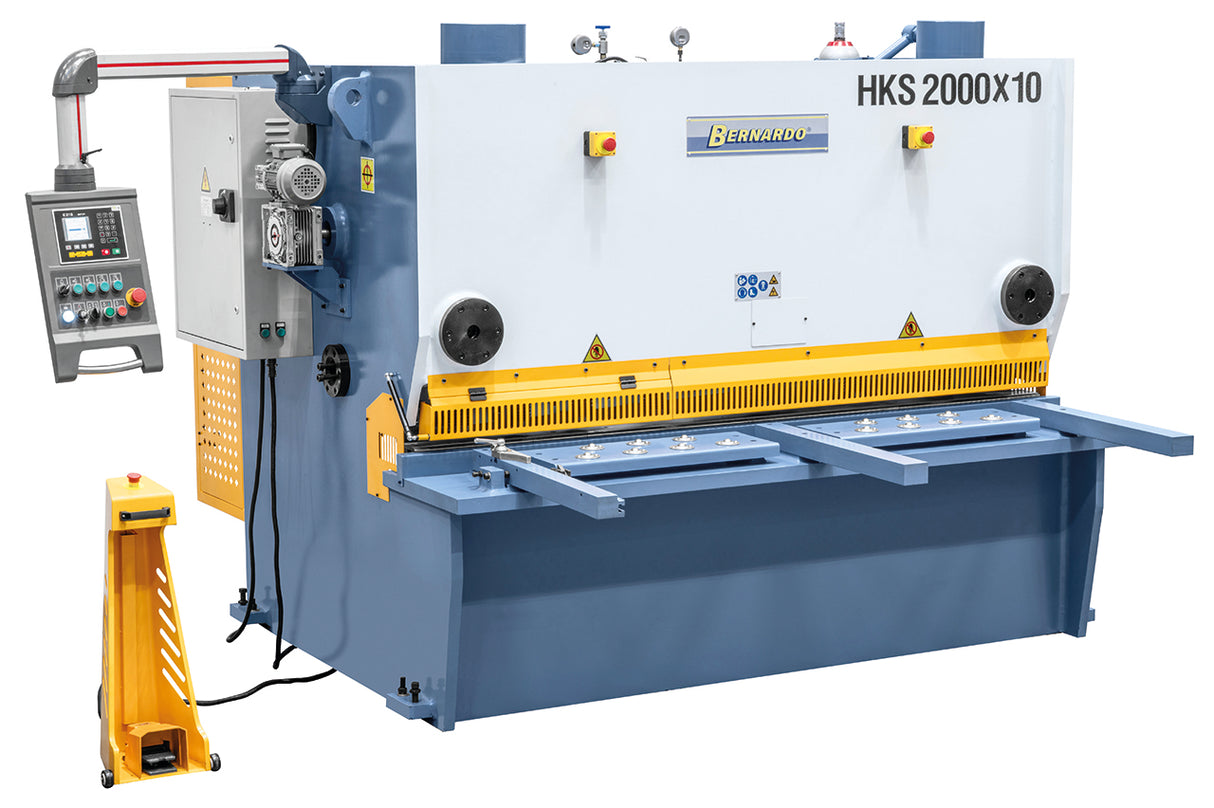

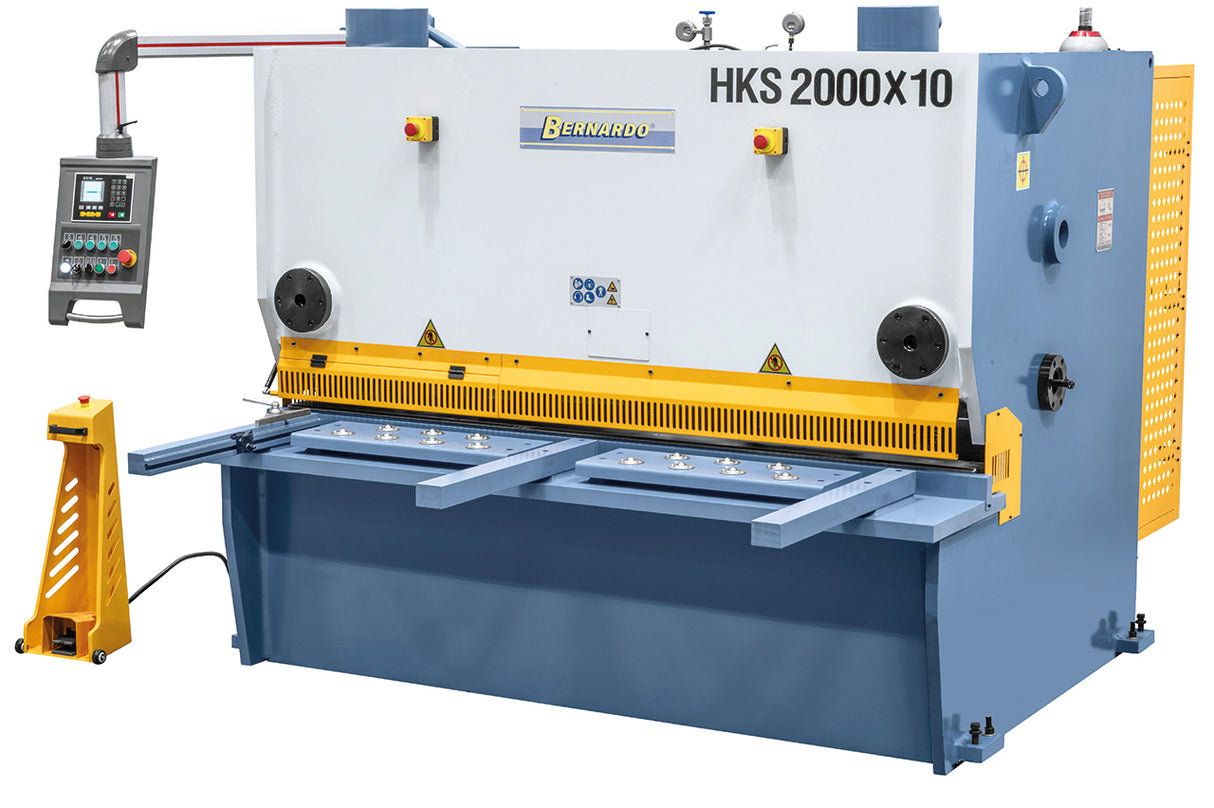

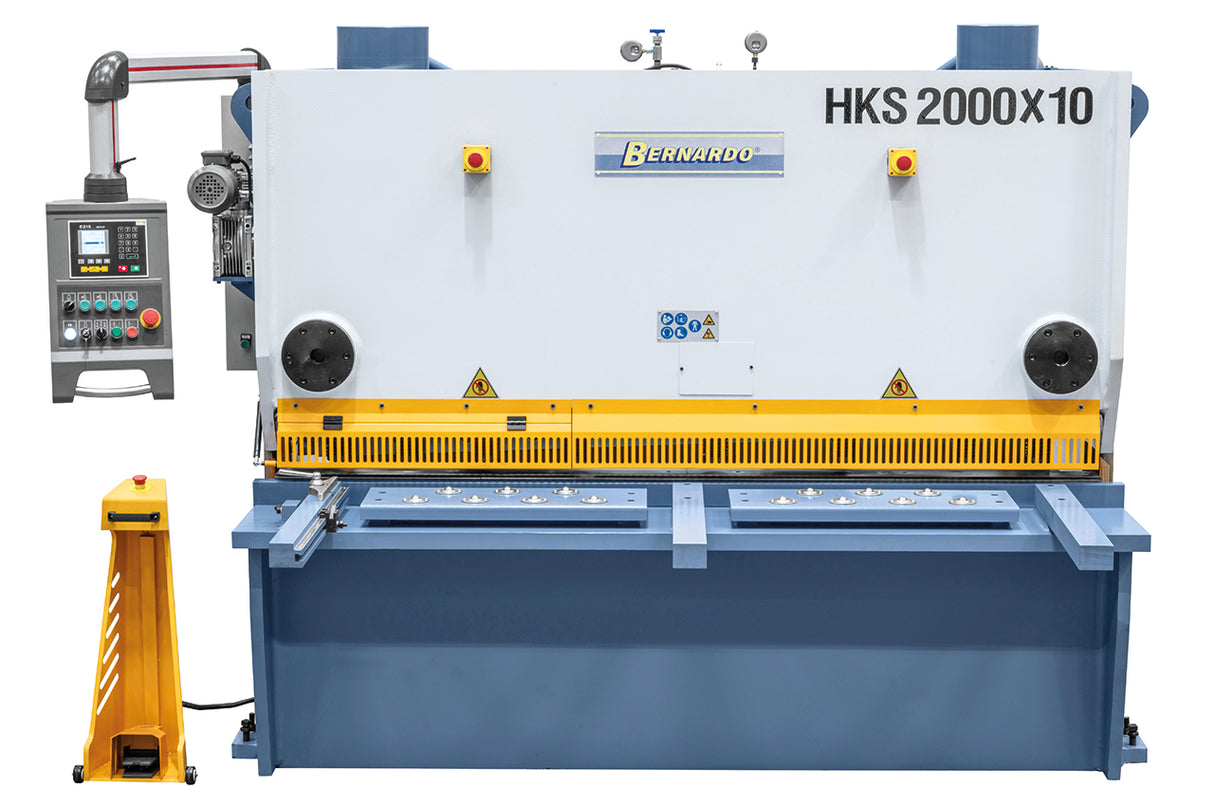

Bernardo HKS 2000 x 10 è una cesoia idraulica a ghigliottina per uso professionale, con lunghezza di taglio 2000 mm, spessore lamiera fino a 10 mm, registro posteriore motorizzato NC 0–600 mm e motore da 11 kW. Costruzione austriaca Bernardo, marchio attivo dal 1979. Distribuita in Italia da Krollit, distributore ufficiale Bernardo dal 2007.
- Lunghezza di taglio: 2000 mm
- Spessore lamiera max: 10 mm (acciaio 400 N/mm²)
- Angolo di taglio: 0,5° – 1° 45'
- Registro posteriore motorizzato NC: 0–600 mm
- Corse al minuto: 12
- Numero premilamiera: 8
- Motore: 11 kW
- Peso: 6.100 kg
Chi usa la HKS 2000 x 10 e per cosa
La cesoia è impiegata da carpenterie metalliche, lattonerie e officine di lavorazione lamiera che tagliano acciaio, ottone, alluminio e rame in formati fino a 2000 mm. L'angolo di taglio regolabile direttamente da quadro comandi riduce la deformazione sui materiali sottili, mentre il taglio a pedale lascia entrambe le mani libere per il posizionamento del foglio. Con 6.100 kg di peso e vasca olio da 190 litri, è una macchina da reparto fisso destinata a produzione continuativa su lamiere di medio spessore, non a lavorazioni occasionali.
Per chi è la HKS 2000 x 10
| Profilo |
Compatibilità |
Motivo |
| Carpenteria metallica strutturata |
Adatto |
Taglio 2000 mm su lamiera fino a 10 mm con 12 corse/min in produzione continuativa |
| Lattoneria e lavorazione lamiera sottile |
Adatto |
Angolo di taglio regolabile 0,5°–1° 45' che riduce la deformazione sui materiali sottili |
| Officina meccanica occasionale |
Non indicato |
Peso 6.100 kg e motore 11 kW richiedono reparto fisso e alimentazione trifase dedicata |
Non indicato per: lavorazioni saltuarie o spazi ridotti, vista l'impronta di 2650 × 2800 mm e i 6.100 kg che impongono installazione su pavimentazione idonea in reparto dedicato.
Specifiche tecniche
Capacità di taglio
| Lunghezza di taglio |
2000 mm |
| Spessore lamiera max |
10 mm (acciaio 400 N/mm²) |
| Angolo di taglio |
0,5° – 1° 45' |
| Registro posteriore motorizzato |
0–600 mm |
| Corse al minuto |
12 (in funzione della lunghezza di taglio) |
| Numero premilamiera |
8 |
| Bracci di supporto |
3 |

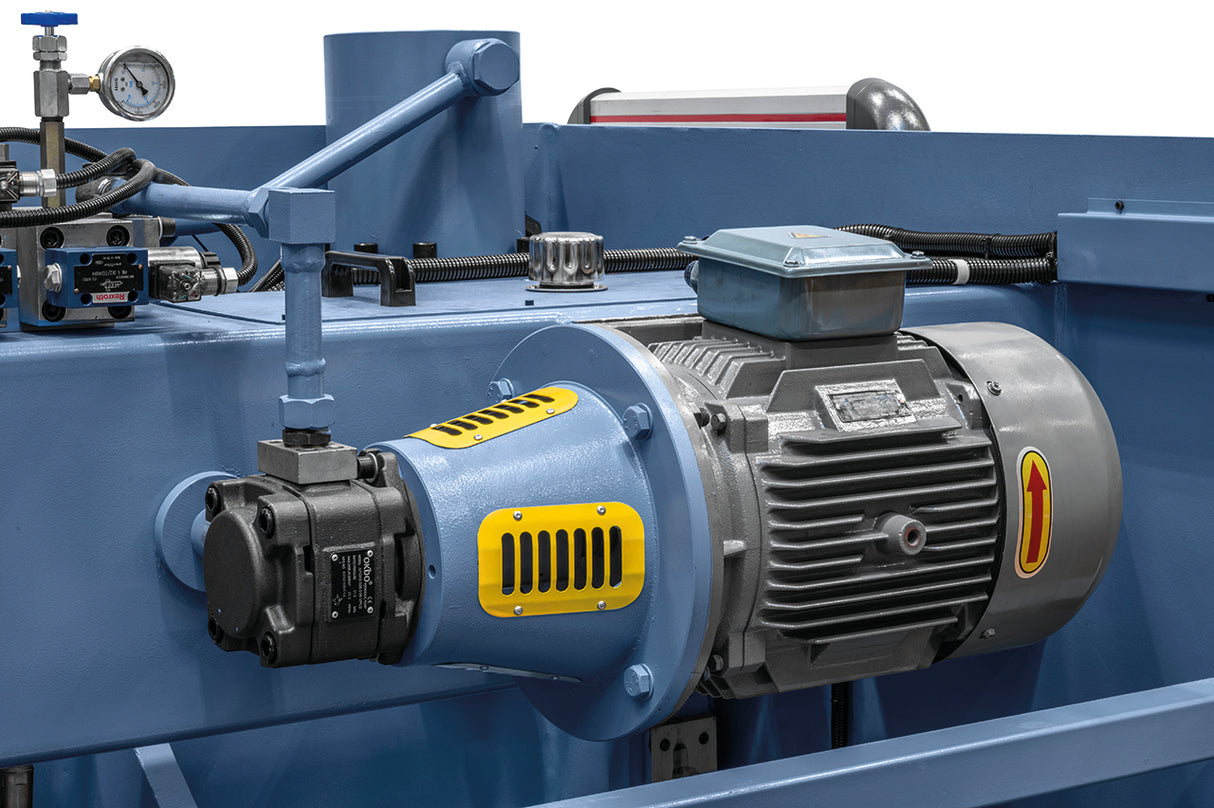

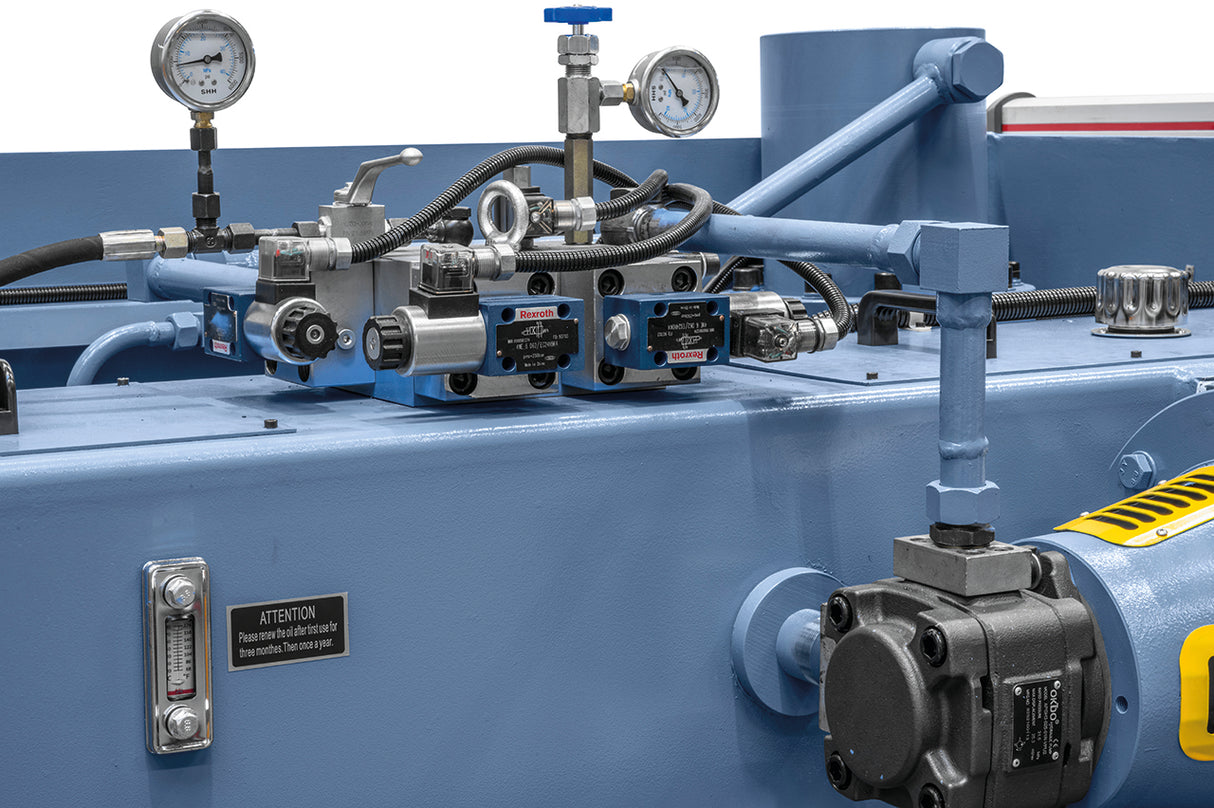

Motore e impianto idraulico
| Potenza motore |
11 kW |
| Vasca olio |
190 litri |
| Controllo NC |
E21S |
Dimensioni e peso
| Altezza tavolo |
750 mm |
| Lunghezza |
2.650 mm |
| Profondità |
2.800 mm |
| Altezza |
2.000 mm |
| Peso |
6.100 kg |
Dotazione standard
- Regolazione gioco di taglio
- Illuminazione della linea di taglio
- Registro posteriore motorizzato NC
- Supporto lamiera anteriore

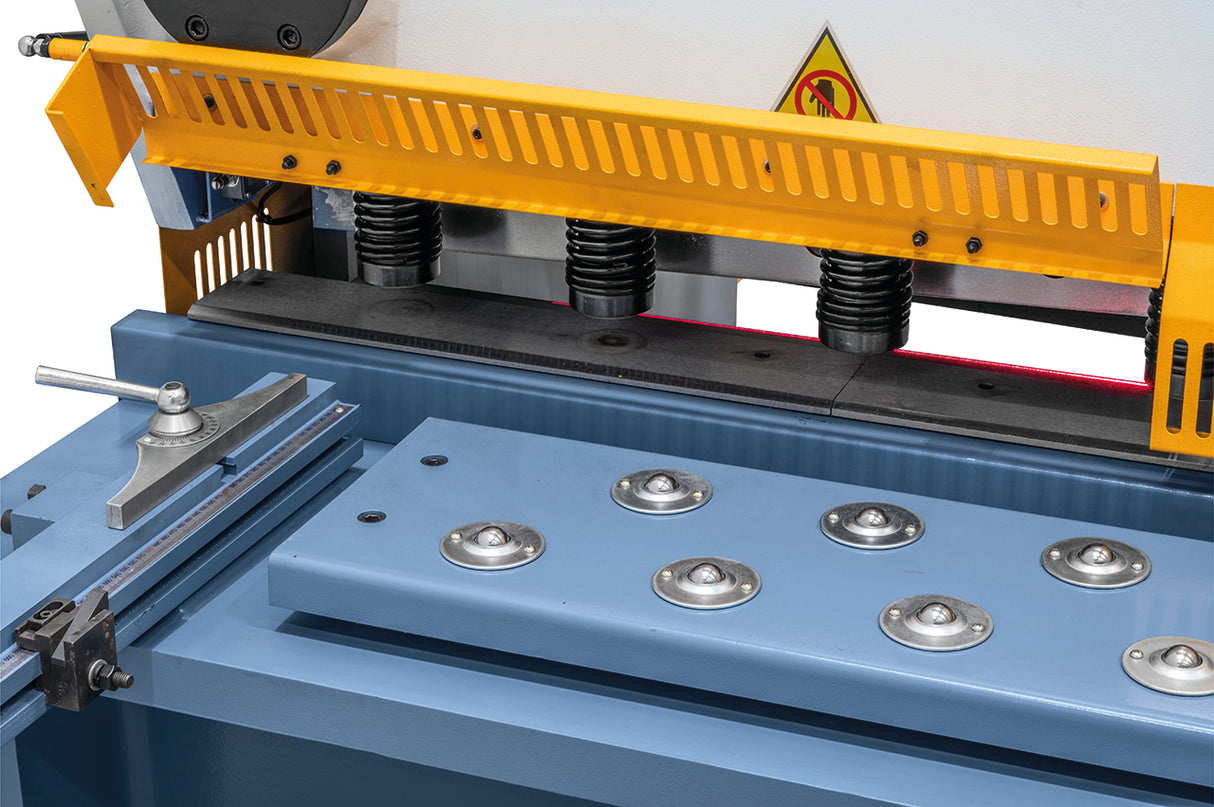

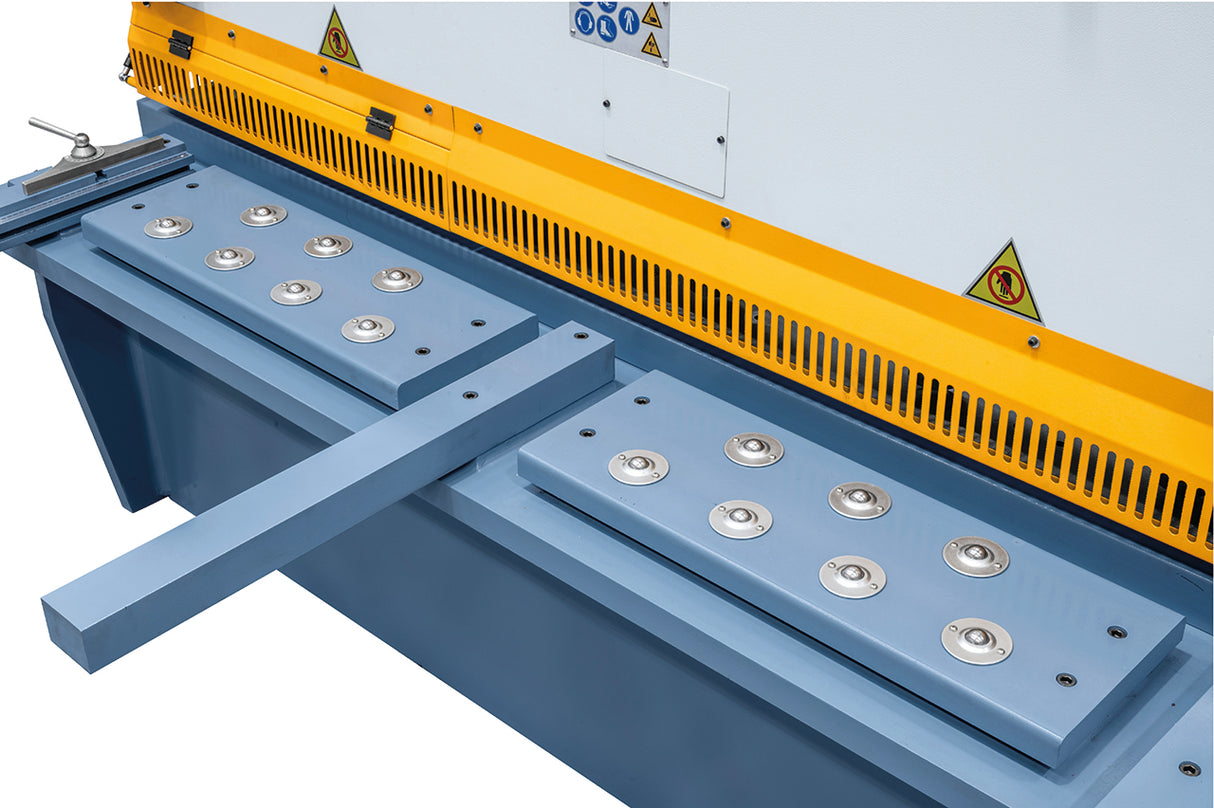

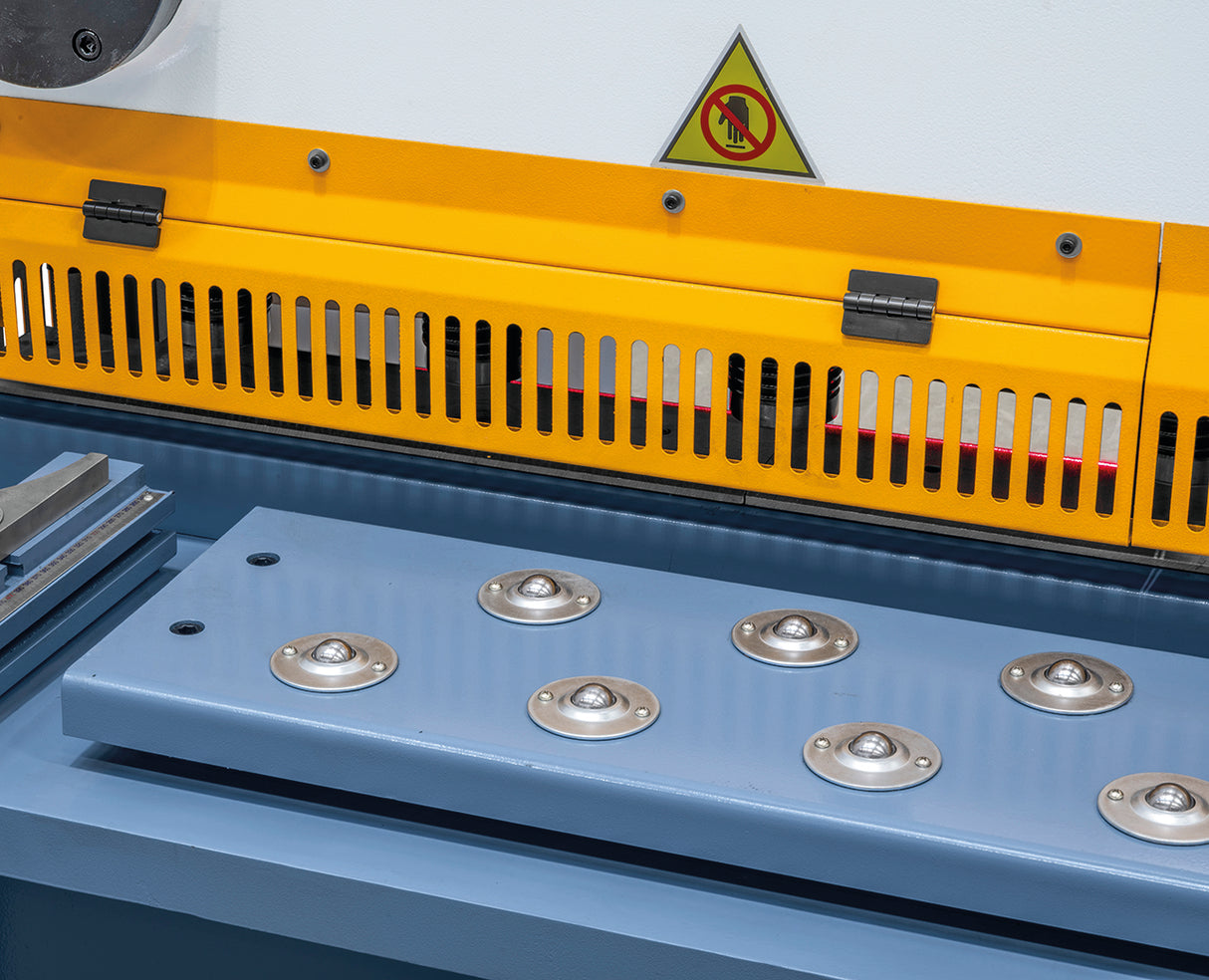

- Piano di lavoro con rulli integrati
- Riscontro laterale

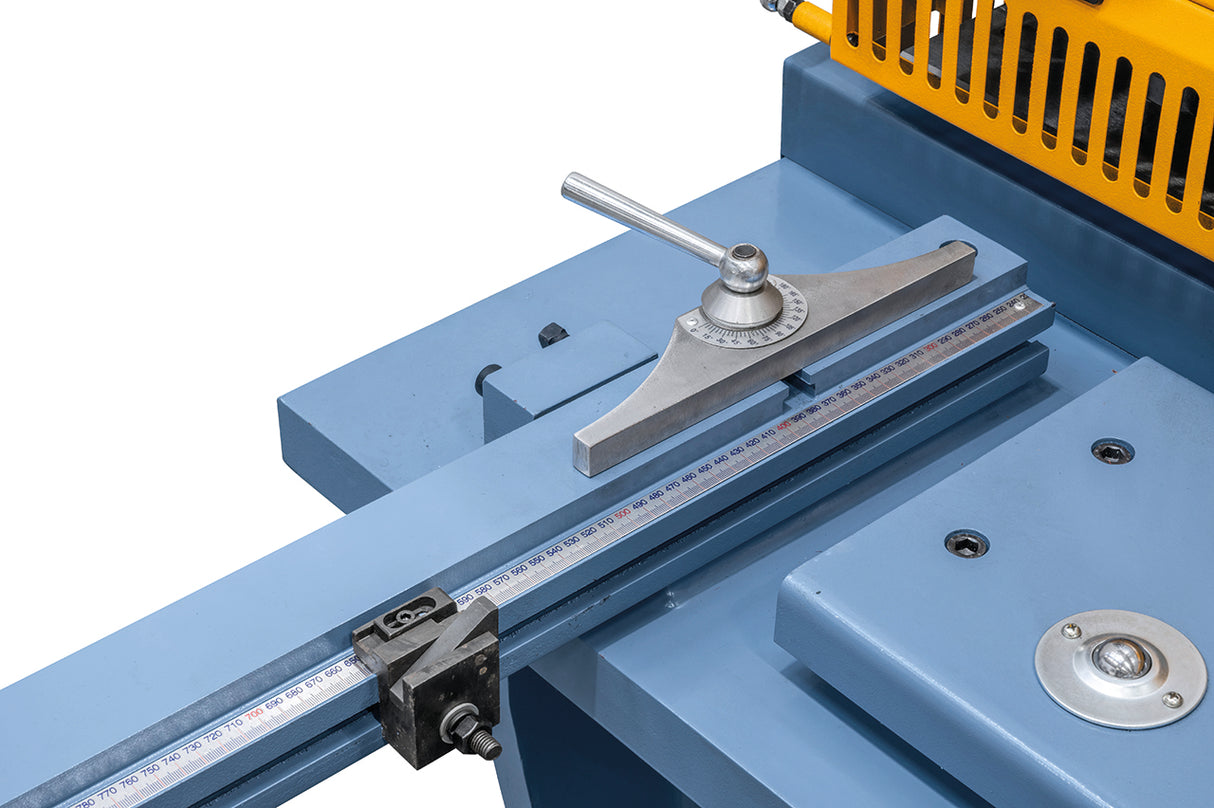

- Riscontro angolare
- Lamiera di protezione con fotocellule
- Controllo NC E21S
- Pedale con arresto di emergenza
- Lame in acciaio per utensili
Domande frequenti
Che spessore di lamiera taglia la HKS 2000 x 10?
Taglia lamiera fino a 10 mm di spessore su acciaio con resistenza 400 N/mm². Su materiali più resistenti la capacità reale diminuisce, mentre su lamiere più tenere come alluminio e rame può aumentare.
Il valore di riferimento dei 10 mm è calcolato su acciaio dolce con resistenza 400 N/mm². Per applicazioni su acciai legati o inossidabili ad alta resistenza conviene verificare la capacità effettiva in funzione della specifica resistenza del materiale prima dell'acquisto.
La cesoia funziona a corrente monofase o trifase?
Con un motore da 11 kW la HKS 2000 x 10 richiede alimentazione trifase 400V. Una potenza di questo livello non è gestibile su impianto monofase domestico o di piccola officina.
Prima dell'installazione conviene verificare la disponibilità di una linea trifase dedicata con adeguata portata, considerando anche l'assorbimento di spunto della pompa idraulica all'avviamento. Il nostro servizio tecnico può assistere nella verifica dei requisiti elettrici al +39 0825-1494022.
Come si regola l'angolo di taglio?

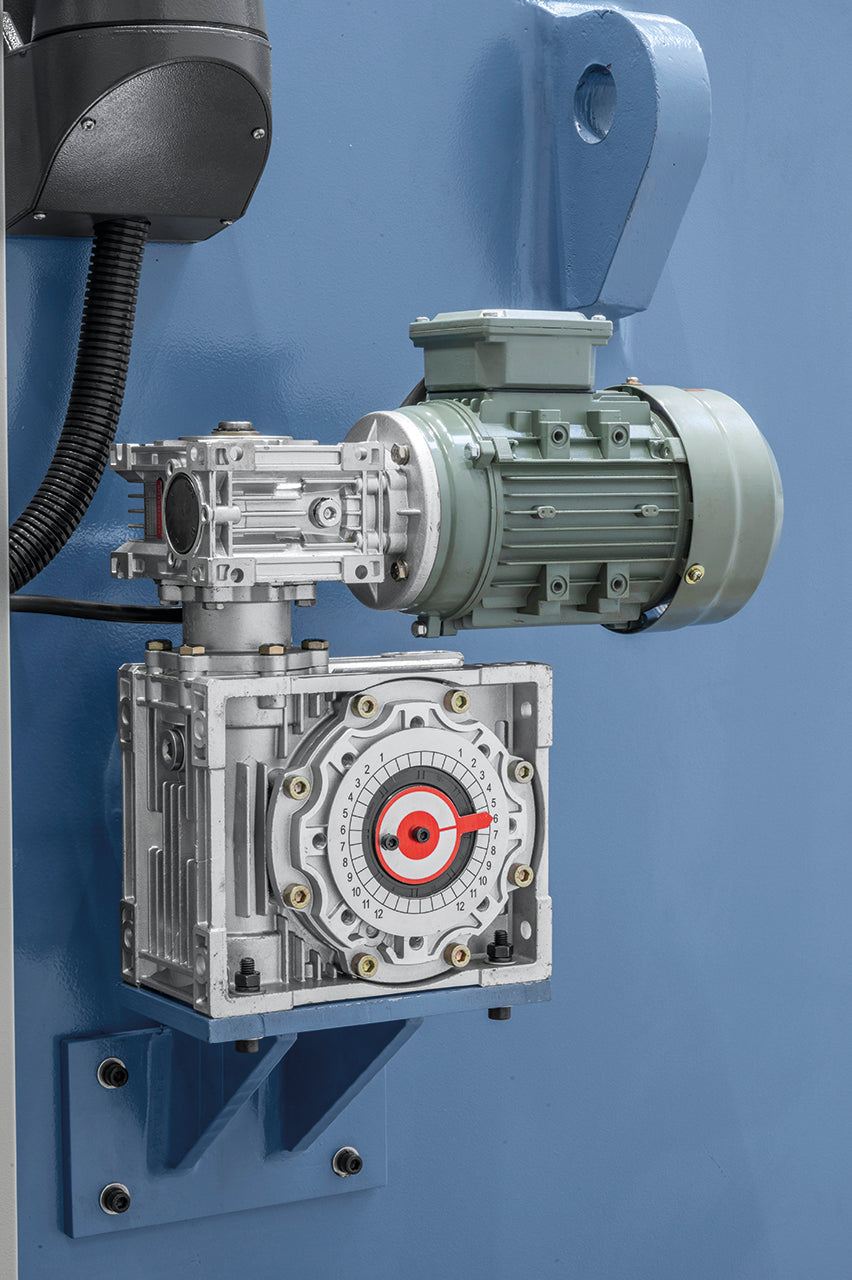

L'angolo di taglio è regolabile da 0,5° a 1° 45' direttamente dal quadro comandi, senza interventi meccanici manuali. Angoli più stretti riducono la deformazione sulle lamiere sottili.
La regolazione rapida da pannello permette di adattare l'angolo al tipo di materiale e spessore: un angolo minore limita la torsione del foglio sui materiali sottili come ottone e alluminio, mentre un angolo maggiore aumenta l'efficienza di taglio sugli spessori elevati.
Quali sistemi di sicurezza ha la macchina?

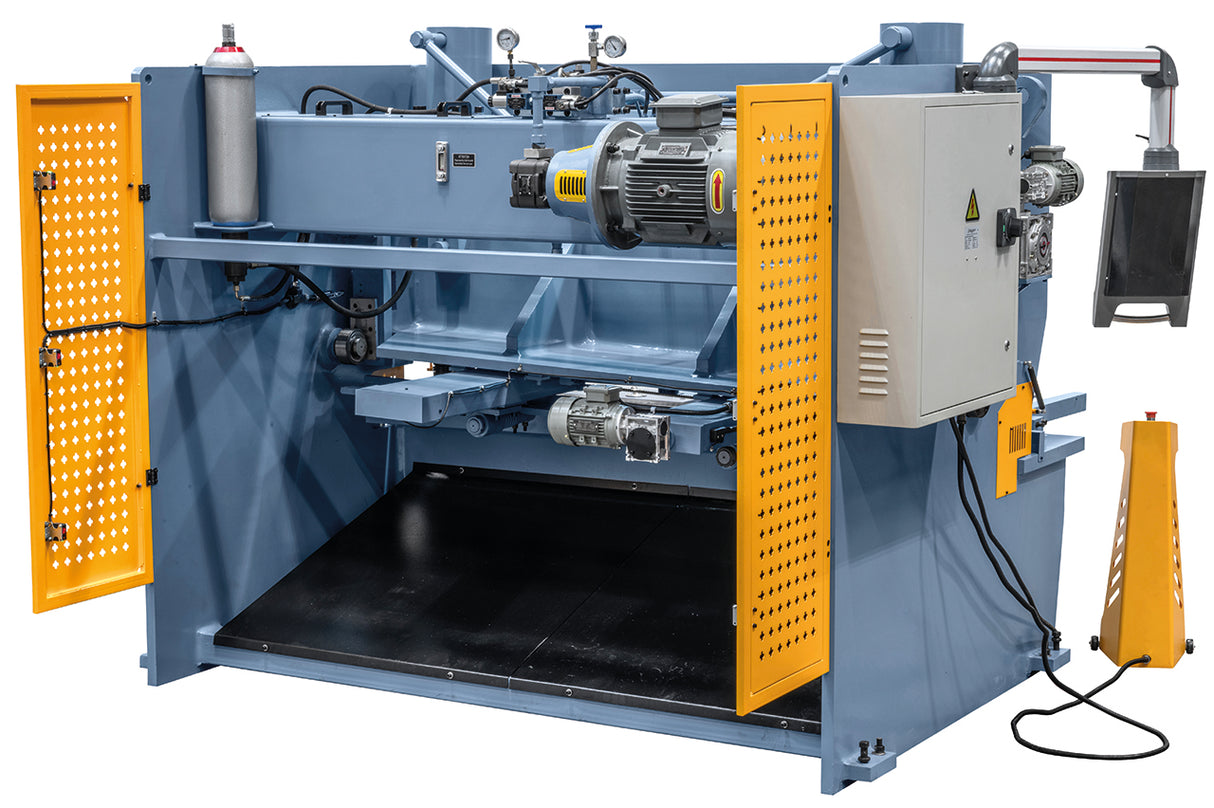

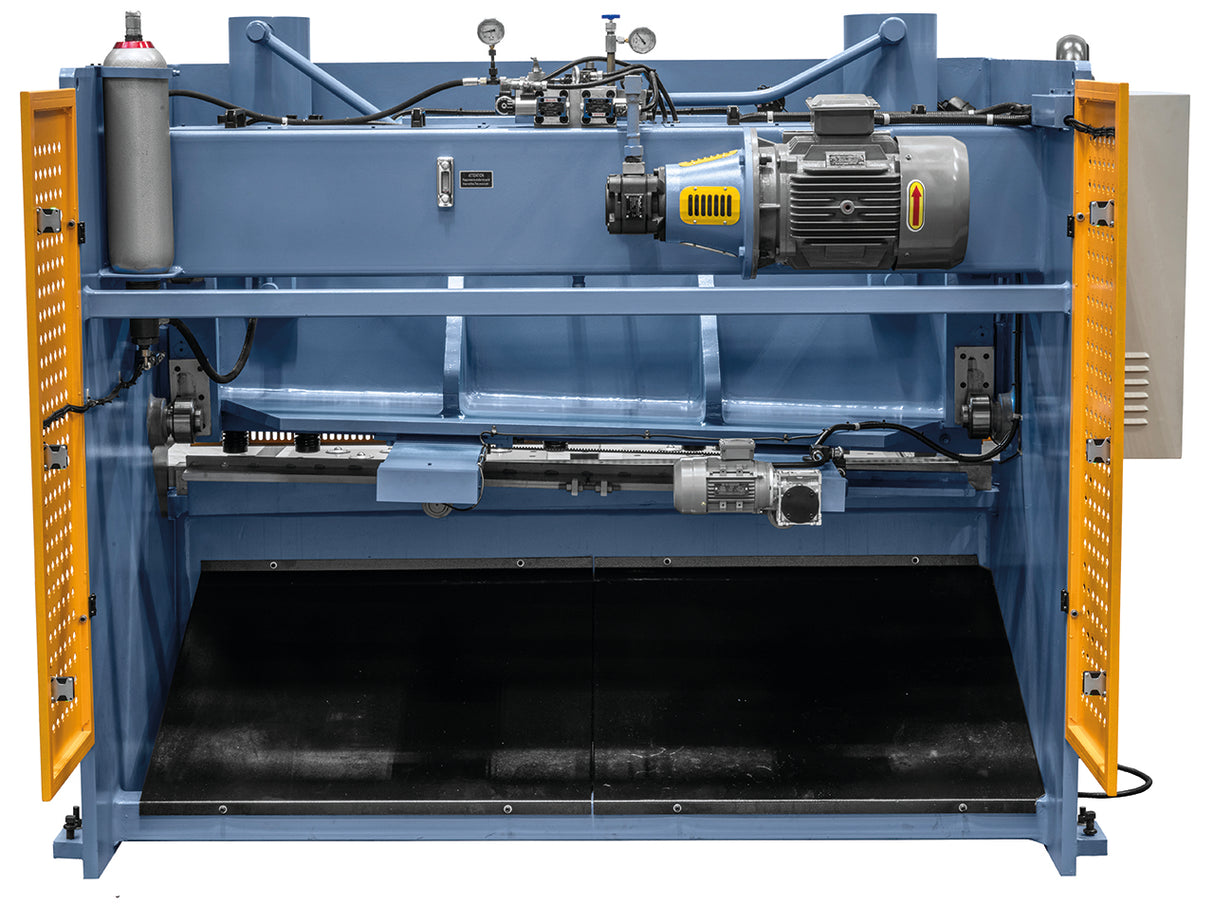

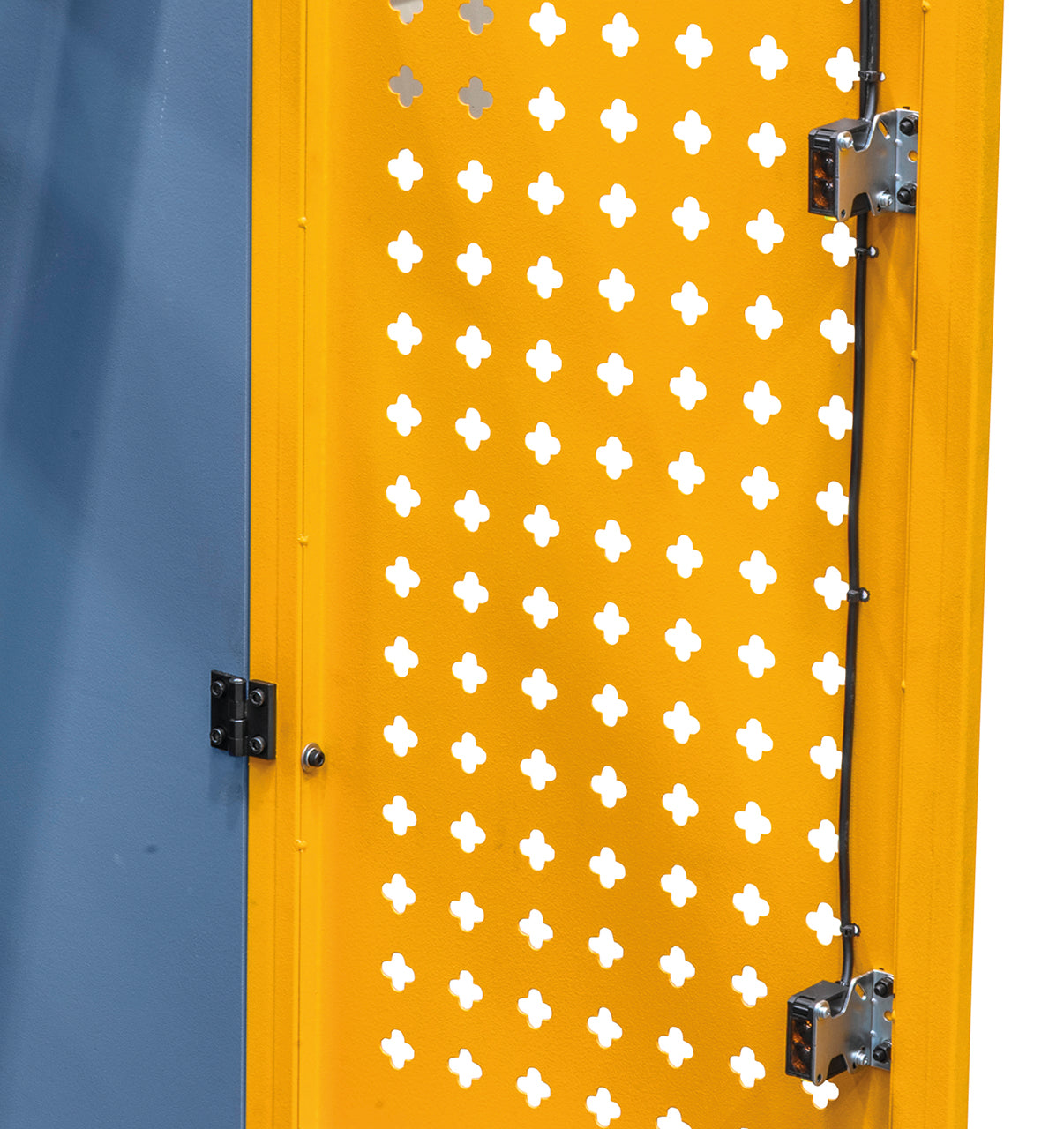

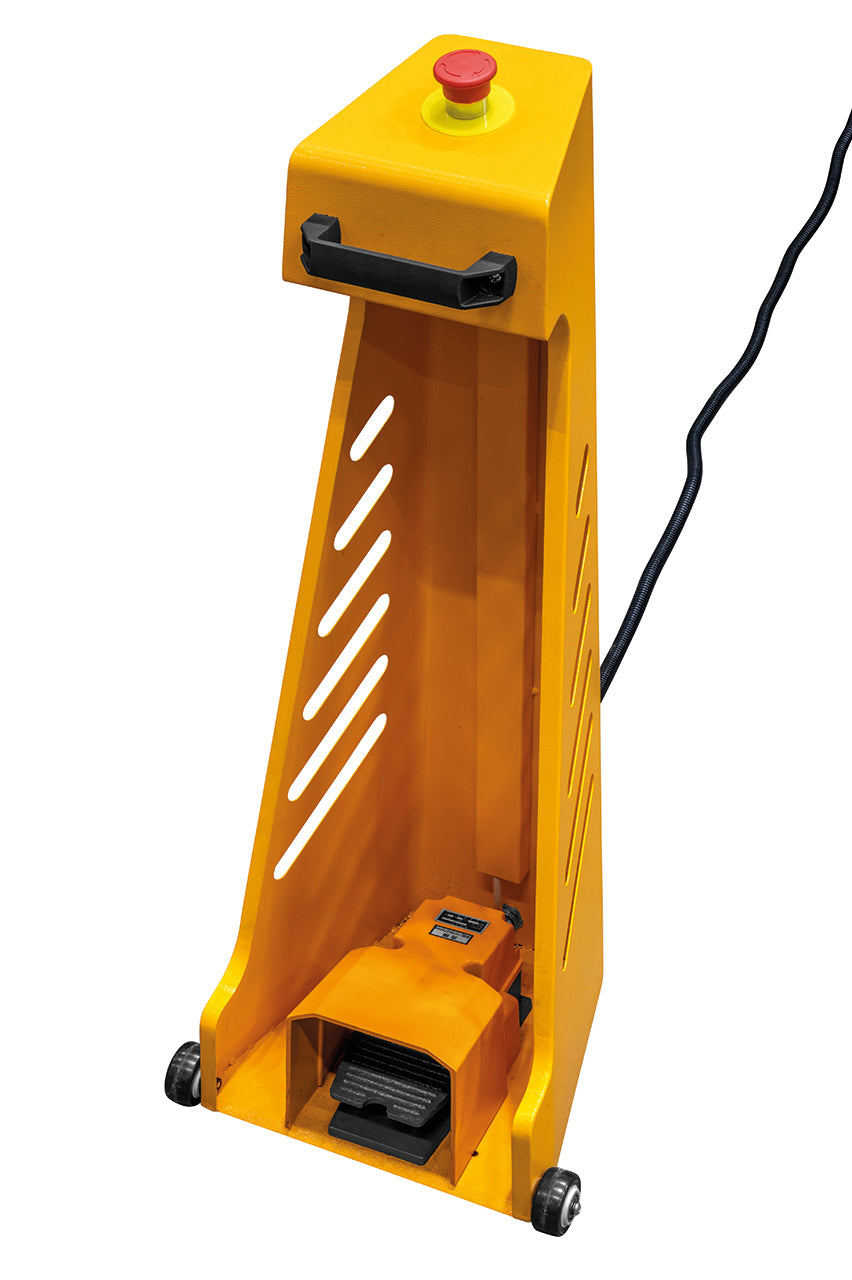

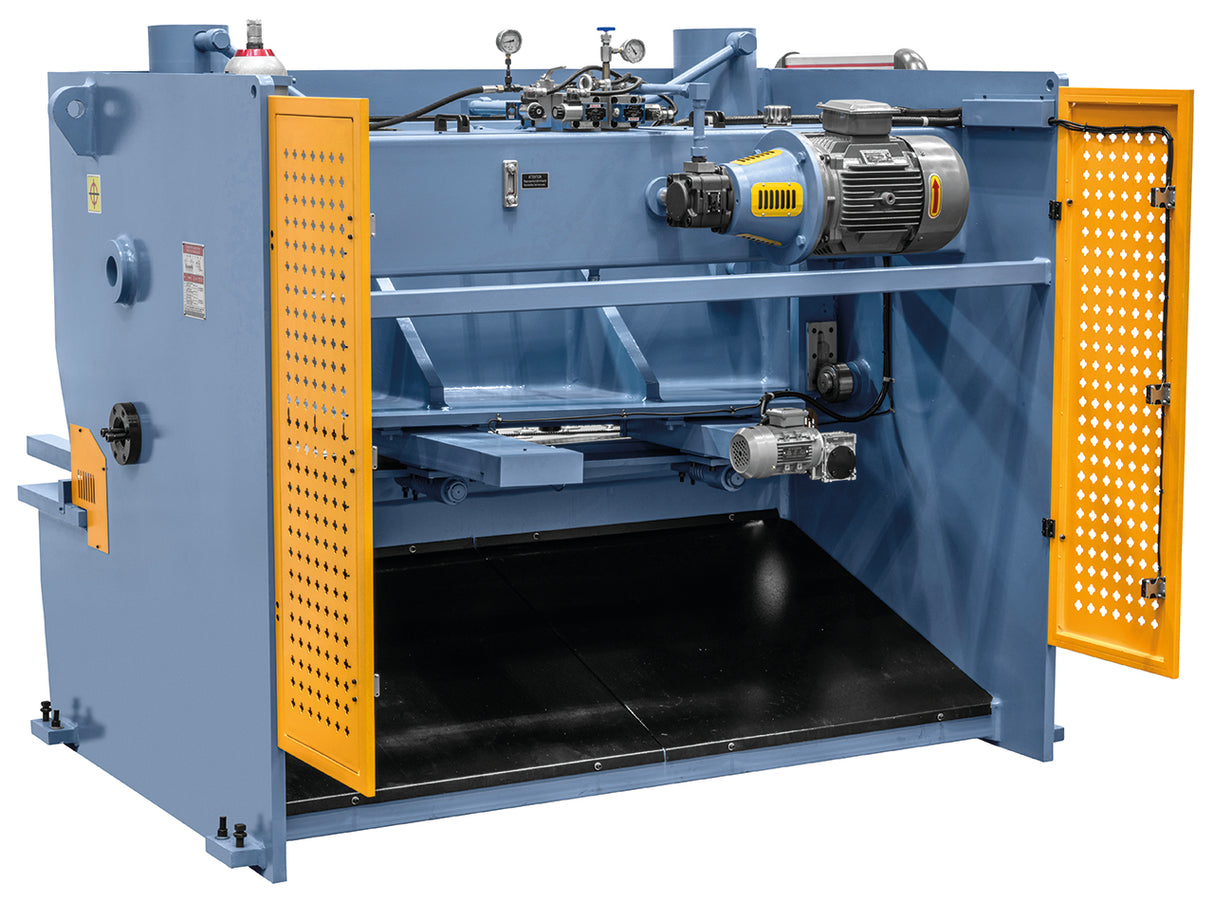

La HKS 2000 x 10 monta una griglia di protezione e fotocellule sul lato posteriore, oltre al taglio comandato a pedale con arresto di emergenza che mantiene le mani dell'operatore libere dalla zona di taglio.

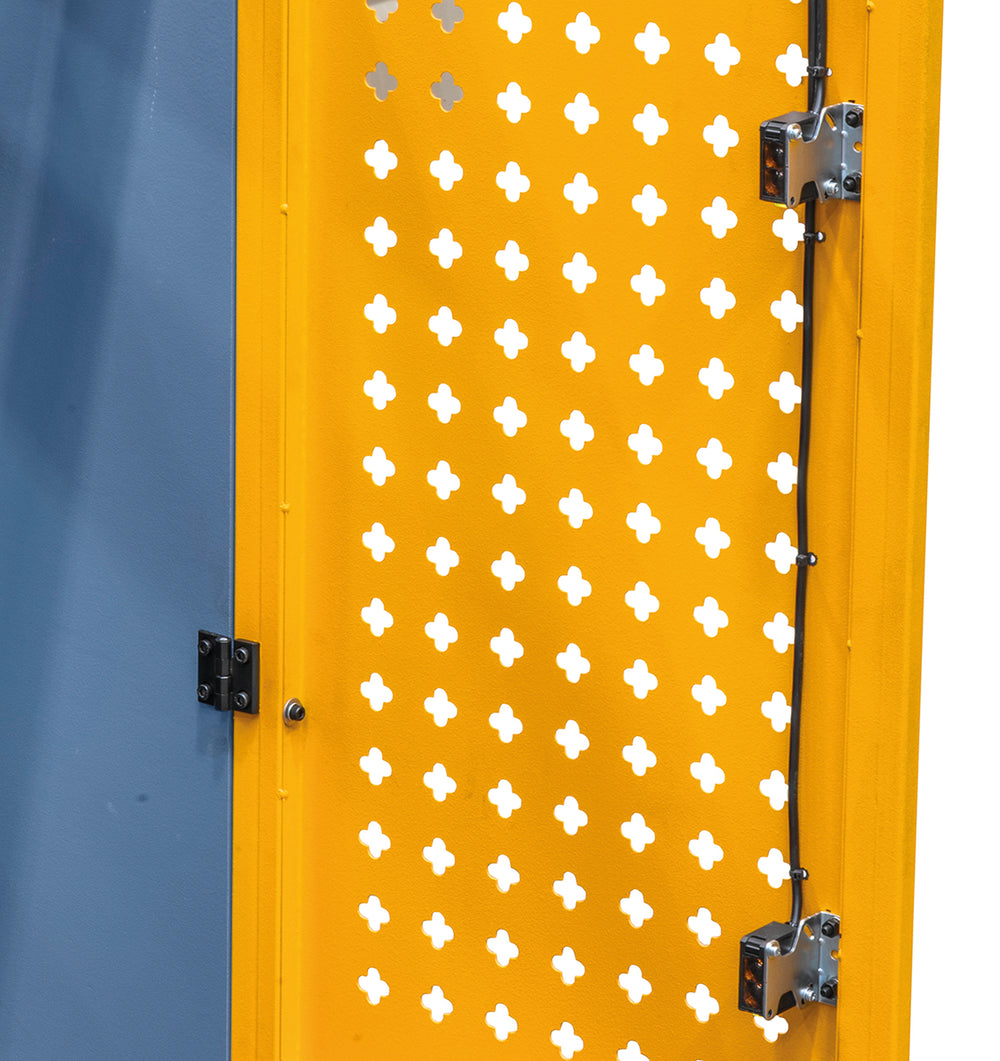

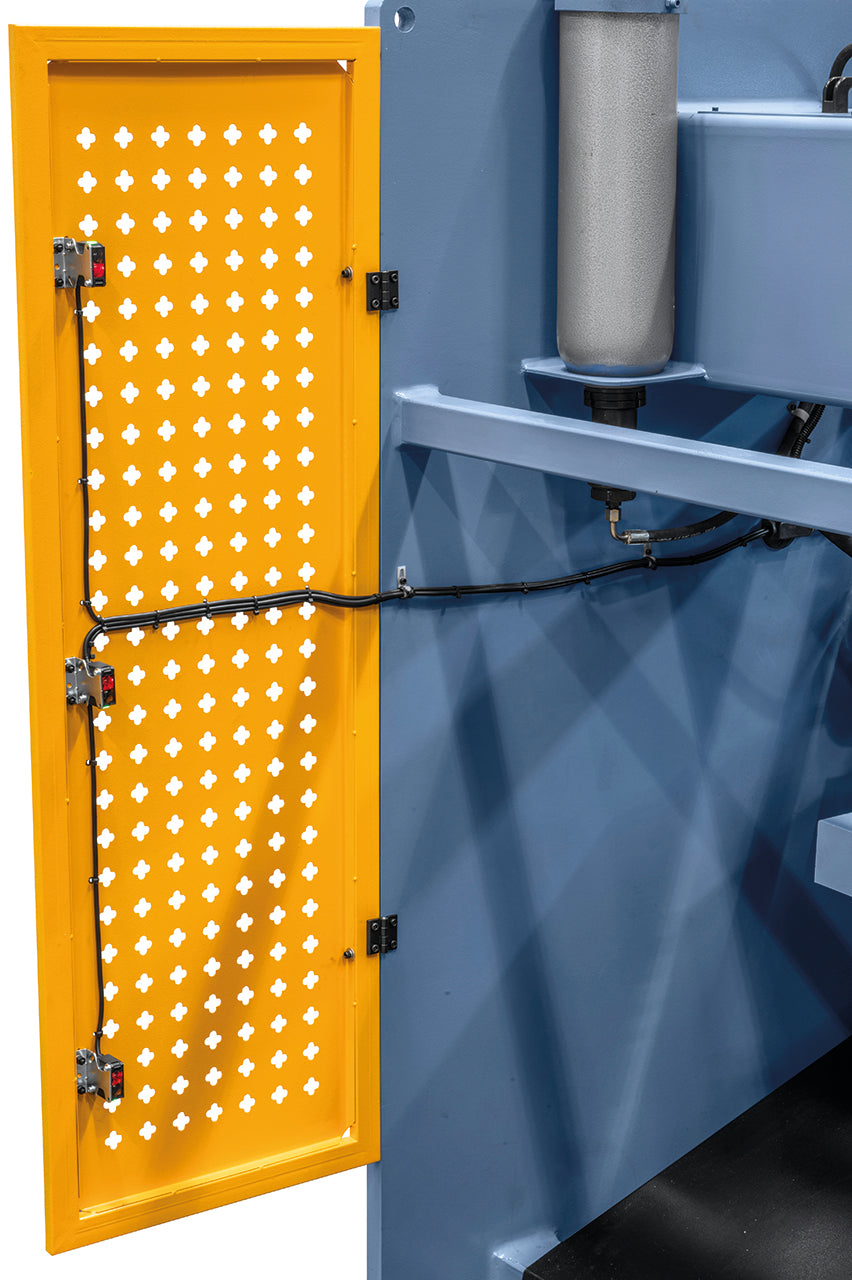

Le fotocellule posteriori interrompono il ciclo in caso di interferenza nella zona di rischio. Il comando a pedale consente all'operatore di posizionare la lamiera con entrambe le mani e azionare il taglio solo quando il foglio è correttamente posizionato contro i riscontri.

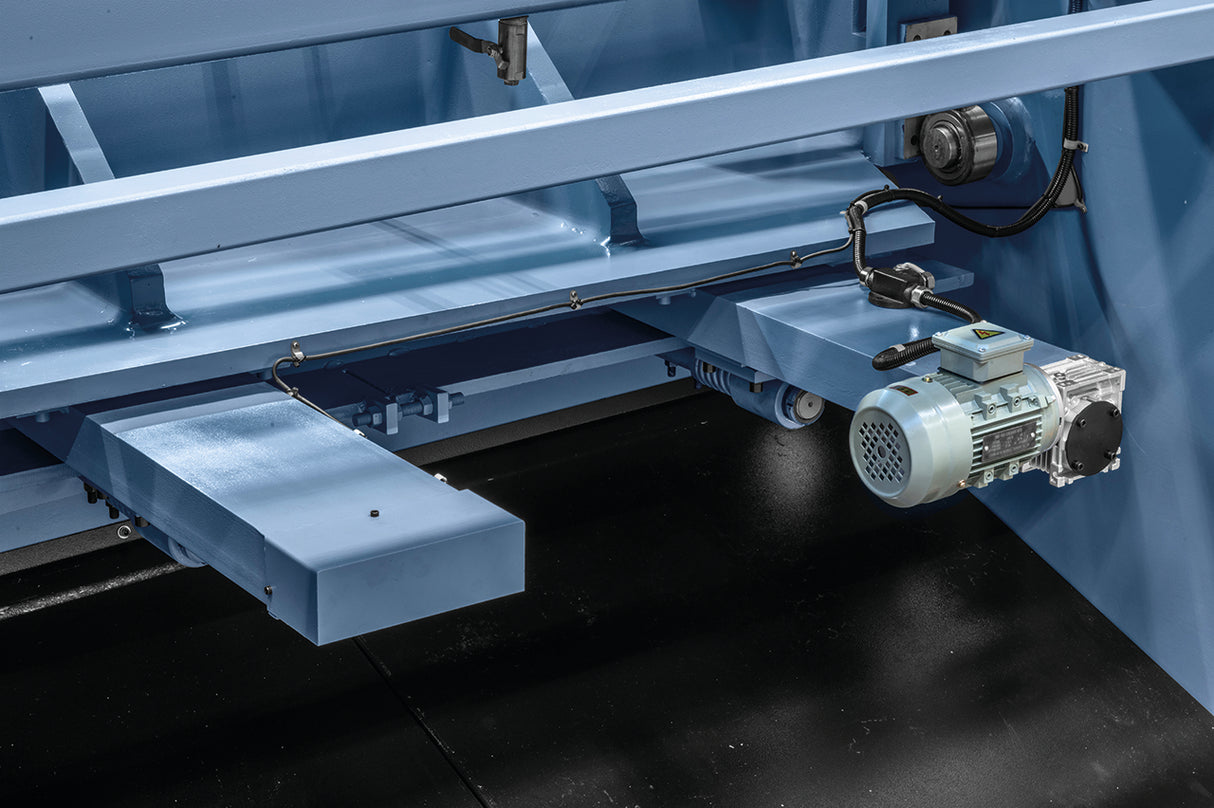

Che registro posteriore monta la HKS 2000 x 10?

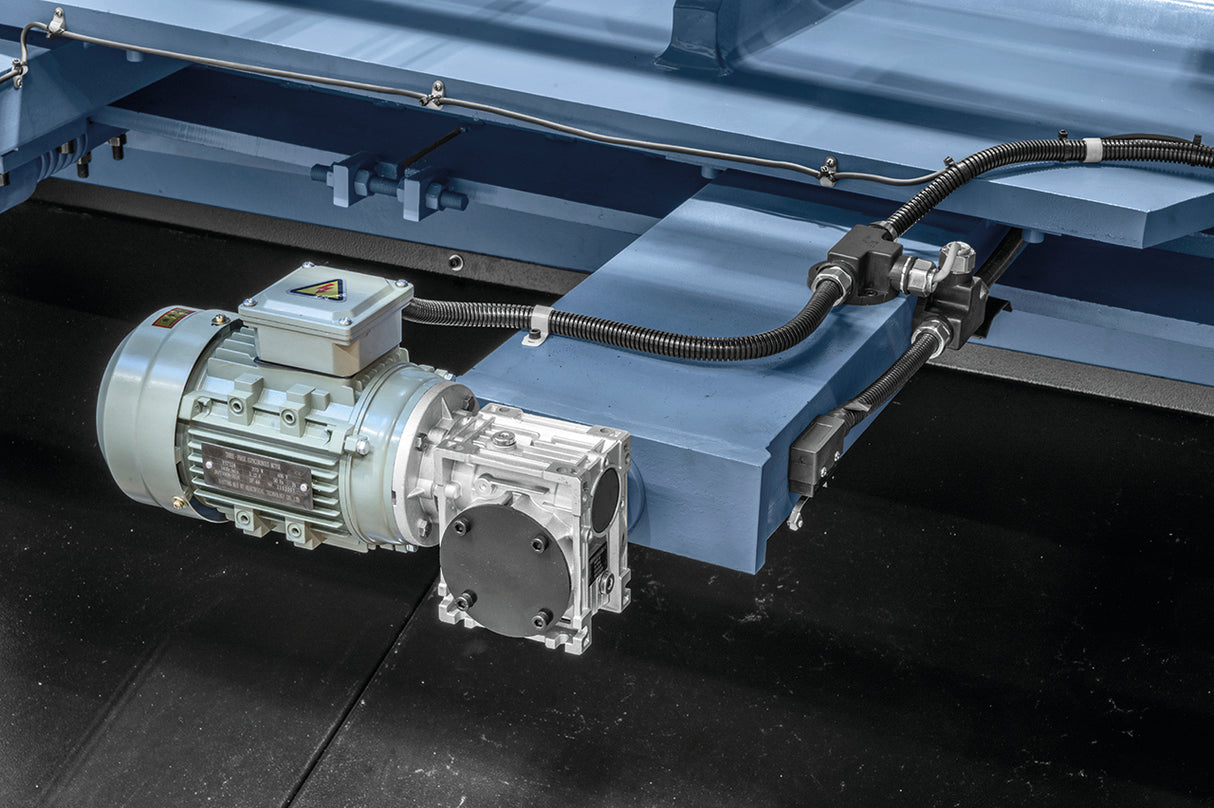

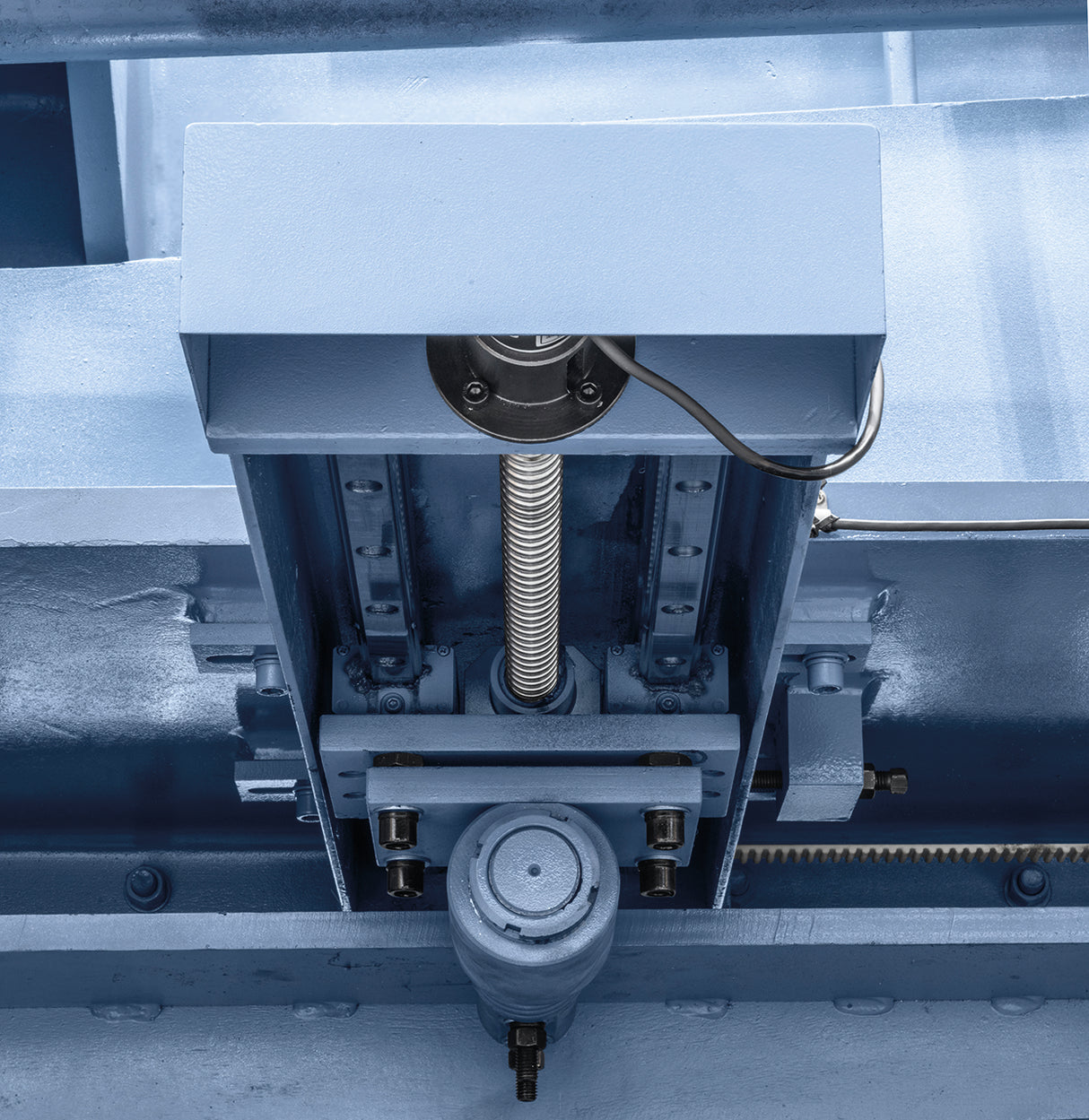

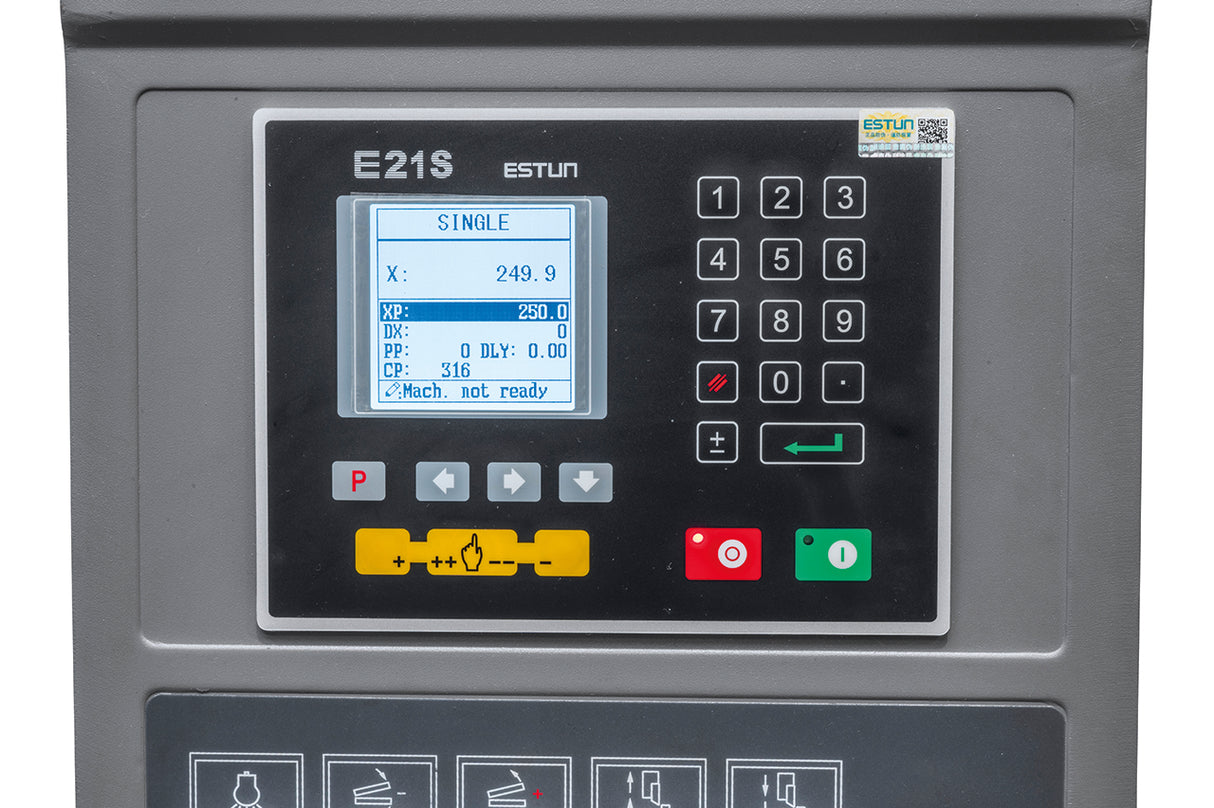

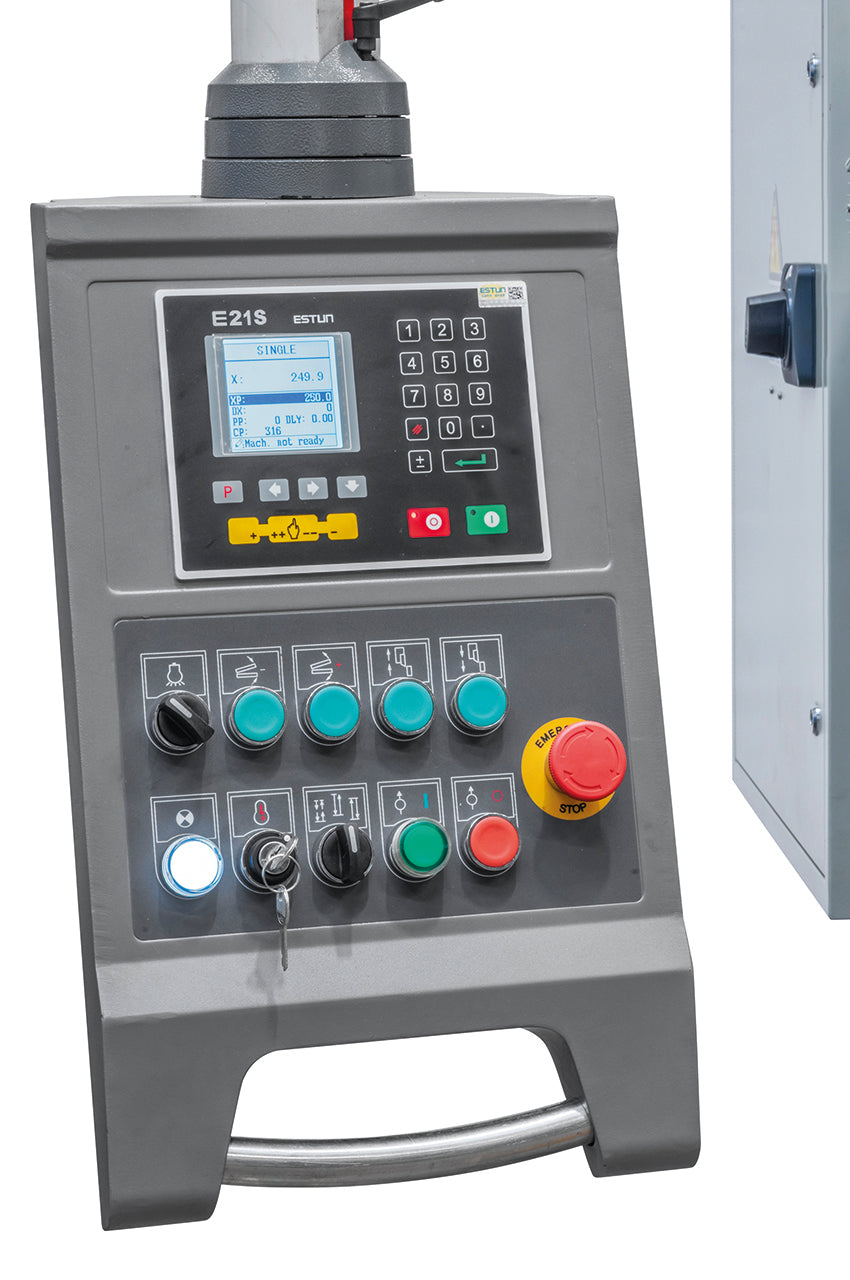

Monta un registro posteriore motorizzato NC con escursione 0–600 mm, gestito dal controllo E21S. Permette il posizionamento ripetibile della lamiera per tagli in serie con misure costanti.
Il controllo NC E21S memorizza le quote di lavoro e movimenta automaticamente il registro, riducendo i tempi di set-up sulle produzioni ripetitive. Per il taglio di pezzi corti la lunghezza di taglio regolabile in continuo consente ulteriori risparmi di tempo.
Quanto pesa e quanto spazio richiede l'installazione?
La macchina pesa circa 6.100 kg e occupa 2.650 mm di lunghezza, 2.800 mm di profondità e 2.000 mm di altezza. Richiede pavimentazione industriale idonea a sostenere il carico.
Per il trasporto e il posizionamento serve un mezzo di sollevamento adeguato al peso. Krollit gestisce la consegna a piano terra con sponda idraulica inclusa per le macchine oltre 200 kg; per la movimentazione finale in reparto conviene predisporre carroponte o muletto di portata adeguata.
Sono incluse le lame nella fornitura?
Sì, la HKS 2000 x 10 è fornita con lame in acciaio per utensili di serie, insieme a registro motorizzato NC, controllo E21S, pedale con emergenza, riscontri laterale e angolare e protezione con fotocellule.
Le lame in acciaio per utensili sono soggette a usura in funzione del materiale tagliato e del numero di cicli. I ricambi originali Bernardo, incluse le lame di ricambio, sono disponibili da magazzino Krollit a Monteforte Irpino (AV).
