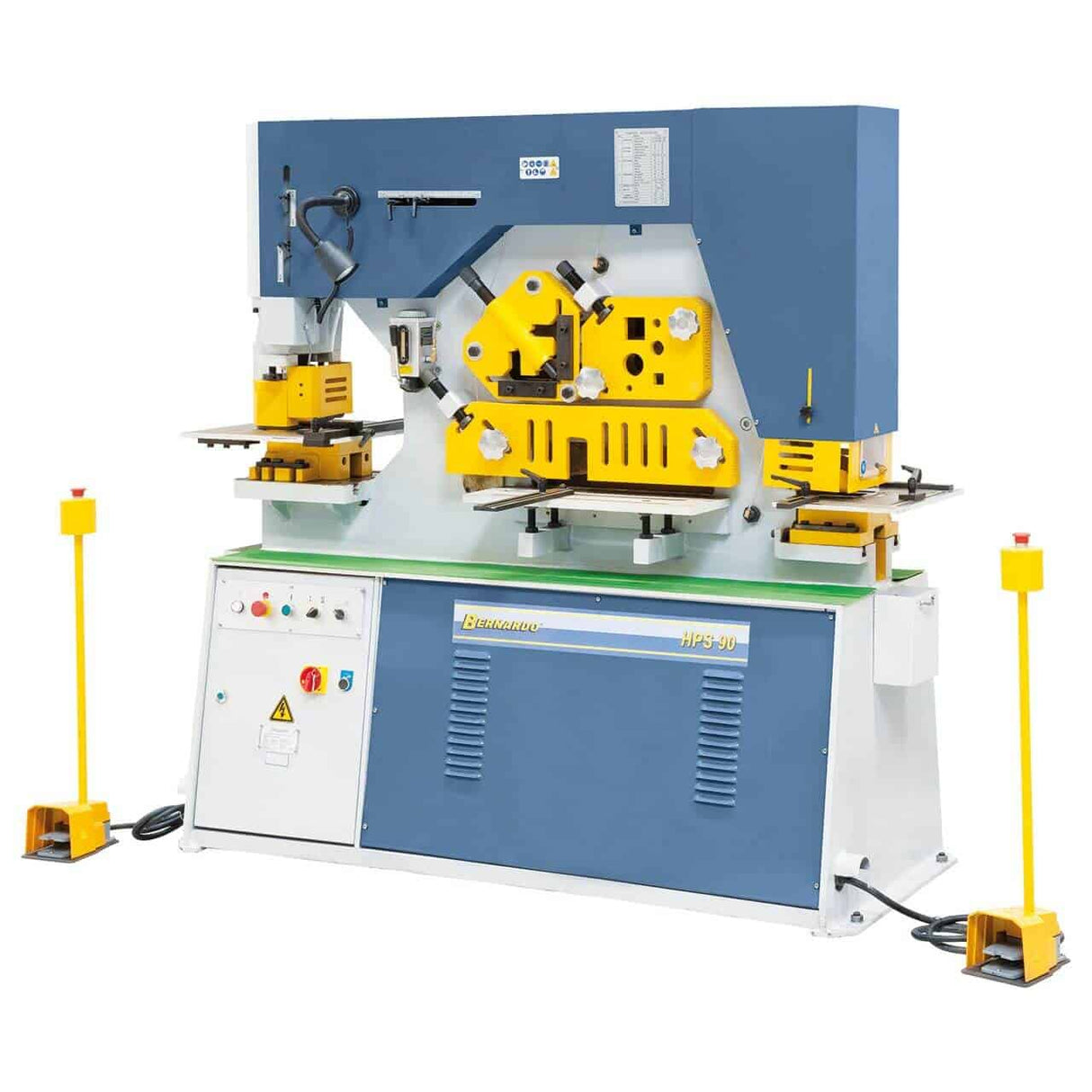

La cesoia idraulica per profilati Bernardo HPS 90 offre forza di punzonatura 90 tonnellate, capacità di foratura Ø 30 mm su 20 mm di spessore (espandibile a Ø 50 mm con accessori), taglio piatti acciaio fino 20 × 330 mm, profili angolari 140 × 140 × 12 mm a 90°, barre tonde Ø 50 mm e quadre 50 × 50 mm, motore 5,5 kW, 6 colpi/min. Stazione di intaglio integrata fino 20 mm. Peso 2.500 kg. Prodotta in Austria, distribuita in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Forza di punzonatura: 90 tonnellate
- Foratura standard: Ø 30 mm su spessore 20 mm
- Taglio piatti acciaio: 20 × 330 mm
- Taglio profili angolari (90°): 140 × 140 × 12 mm
- Stazioni operative: Foratura, taglio piatti, taglio profili, taglio barre, intaglio
- Motore: 5,5 kW – 400V trifase
- Peso: 2.500 kg
Chi usa la HPS 90 e per cosa
La Bernardo HPS 90 è la cesoia idraulica multifunzione di fascia industriale pesante della gamma HPS. Con 90 tonnellate di forza di punzonatura e capacità di foratura Ø 30 mm su 20 mm di spessore copre lavorazioni che la HPS 60 non riesce a gestire. Le cinque stazioni operative (foratura, taglio piatti, taglio profili, taglio barre, intaglio) sono dimensionate per cicli industriali quotidiani su acciai strutturali pesanti. I 2.500 kg di peso strutturale forniscono la stabilità necessaria per operazioni su profili angolari fino 140 × 140 × 12 mm e barre fino Ø 50 mm. Nei laboratori dei clienti Krollit è scelta da carpenterie metalliche industriali, officine di costruzione strutture in acciaio, aziende di prefabbricazione metallica e fonderie con reparto carpenteria interno.
Il suo posto nella gamma Bernardo
Nella gamma HPS la HPS 90 è il modello di fascia industriale: sopra la HPS 60 (60 tonnellate, lavorazioni standard) e la HPS 45 (45 tonnellate, fascia entry). La differenza con la HPS 60 non è solo di tonnellaggio (90 vs 60) ma di dimensionamento complessivo: motore più potente (5,5 vs 4 kW), peso superiore (2.500 vs 1.600 kg), capacità maggiori in tutte le stazioni. La velocità di 6 colpi/min (vs 8 della HPS 60) è il riflesso del dimensionamento per spessori maggiori: ogni colpo richiede più energia idraulica. Per officine con volumi industriali e necessità di forare 20 mm regolarmente, la HPS 90 è la scelta corretta; la HPS 60 sarebbe sotto-dimensionata e si usurerebbe rapidamente in queste condizioni d'uso.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Con 2.500 kg richiede gru o carrello elevatore di adeguata portata per lo scarico. Verificare l'accesso al laboratorio e la pavimentazione prima della consegna. Lame, punzoni, matrici e accessori di ricambio originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è la HPS 90
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Hobbista appassionato | Non indicato | Macchina industriale pesante. Costo, peso (2.500 kg) e dimensionamento sono inadatti all'uso hobbistico. |
| Carpenteria piccola/media (fino a 10 dip.) | Adeguato | Per uso quotidiano standard la HPS 60 è sufficiente. La HPS 90 si giustifica solo se si lavorano regolarmente spessori oltre 16 mm o profili oltre 125 × 125 × 12 mm. |
| Carpenteria industriale / produzione strutture acciaio | Consigliato | Le 90 tonnellate e la capacità foratura Ø 30 su 20 mm sono dimensionate per lavorazioni industriali pesanti. La struttura 2.500 kg gestisce cicli intensivi senza vibrazioni. |
Non indicato per: applicazioni con spessore di foratura oltre 20 mm in modalità standard (valutare presse industriali dedicate); produzioni in serie ad alta cadenza con posizionamento automatico (valutare cesoie a controllo numerico CNC); lavorazioni occasionali su pezzi piccoli (la HPS 60 è più economica e dimensionata correttamente).

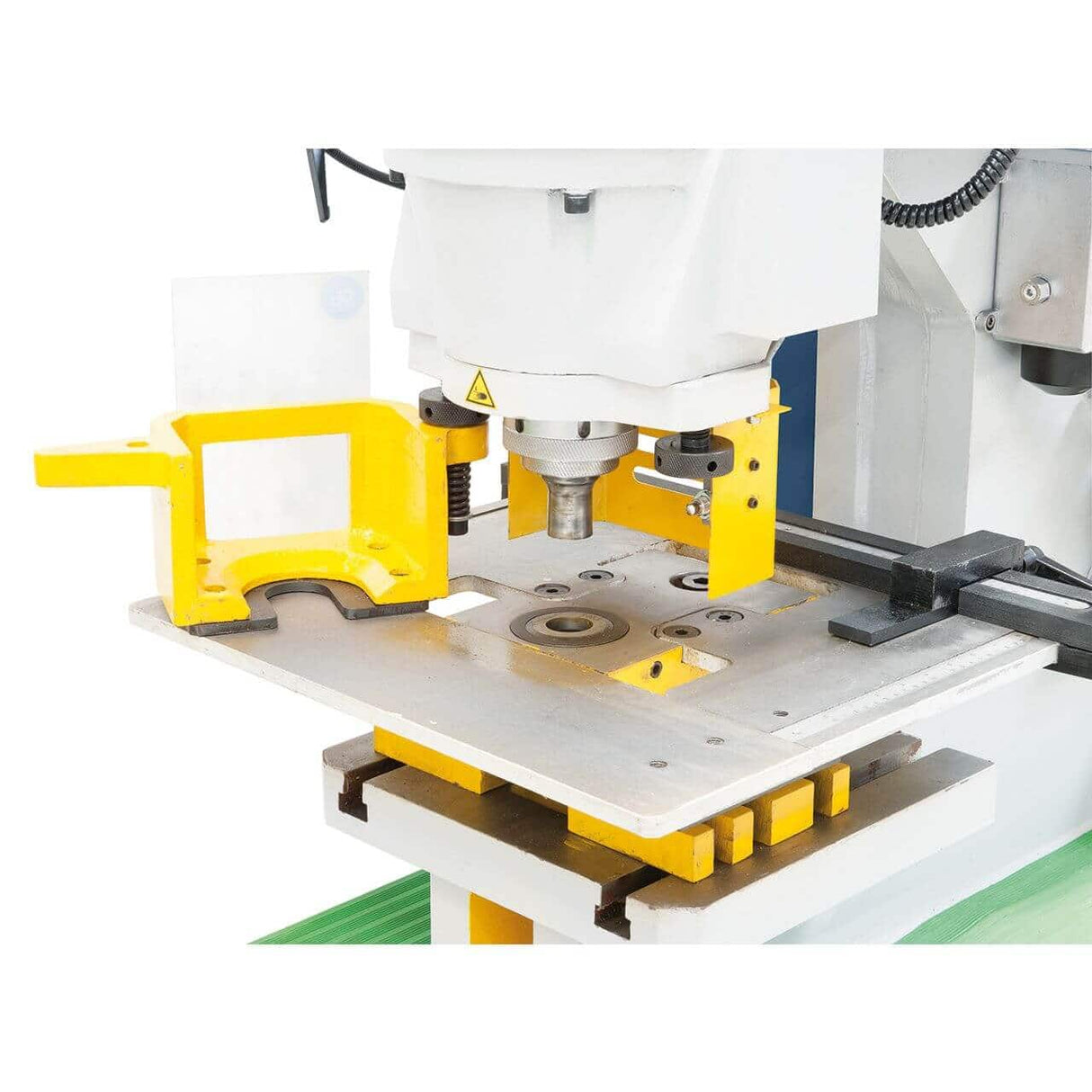

Capacità di punzonatura
| Specifica | Valore |
|---|---|
| Forza di punzonatura | 90 tonnellate |
| Spessore max forabile | 20 mm |
| Diametro standard foro | 30 mm |
| Diametro max foro (con accessori opzionali) | 50 mm |
| Corsa punzone | 80 mm |
| Numero colpi/min (corsa 20 mm) | 6 cpm |
| Collo di cigno | 355 mm |
Capacità taglio piatti acciaio
| Specifica | Valore |
|---|---|
| Piatti acciaio max | 20 × 330 mm |
| Lunghezza lame piatti | 485 mm |

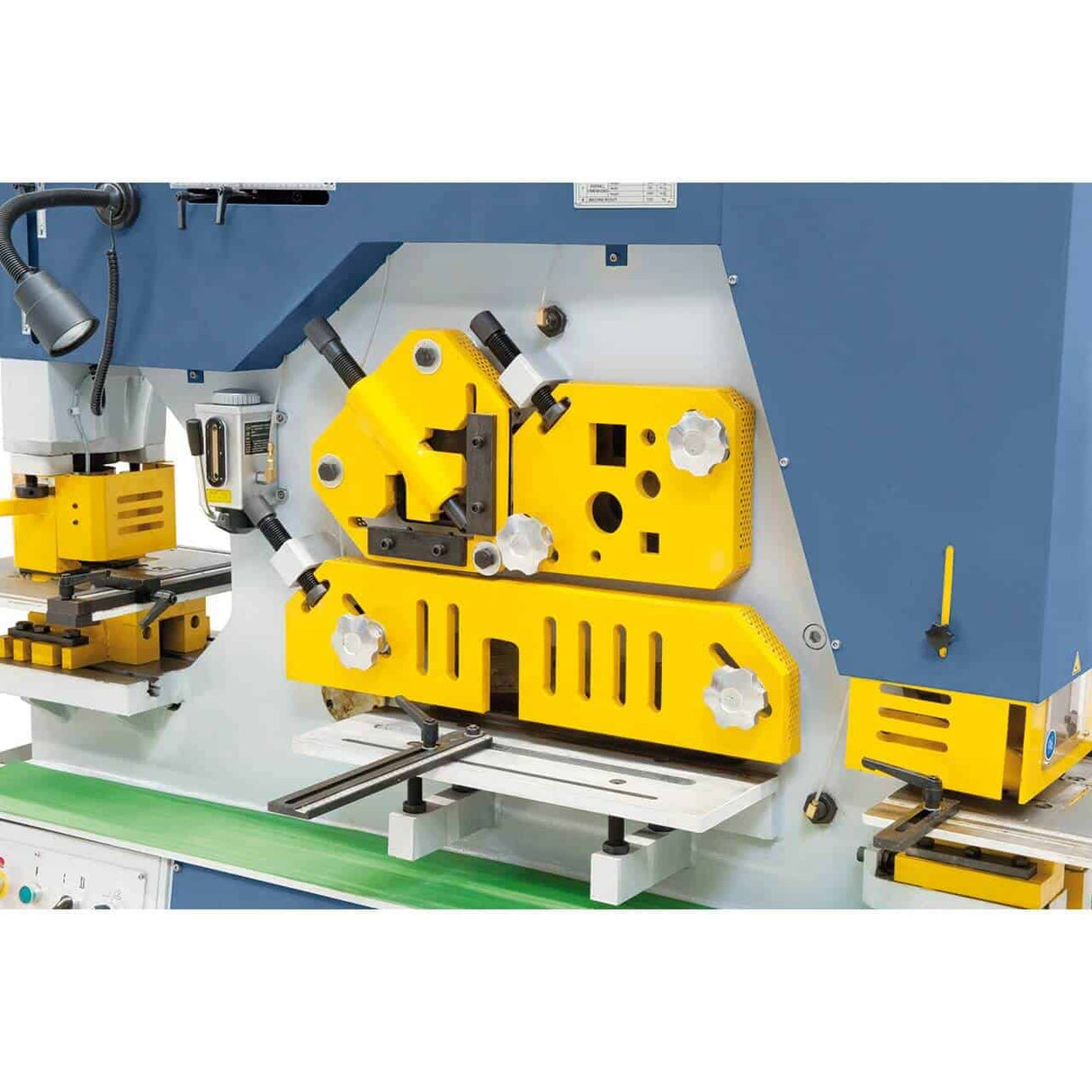

Capacità taglio profili angolari
| Specifica | Valore |
|---|---|
| Profili angolari 90° | 140 × 140 × 12 mm |
| Profili angolari 45° | 50 × 50 × 5 mm |
| Profili U / I (opzionali) | 160 × 60 × 6,5 mm / 160 × 86 × 6 mm |
| Profili a T (opzionali) | 140 × 140 × 12 mm / 70 × 70 × 10 mm |
Capacità taglio barre
| Specifica | Valore |
|---|---|
| Barre tonde | Ø 50 mm |
| Barre quadre | 50 × 50 mm |

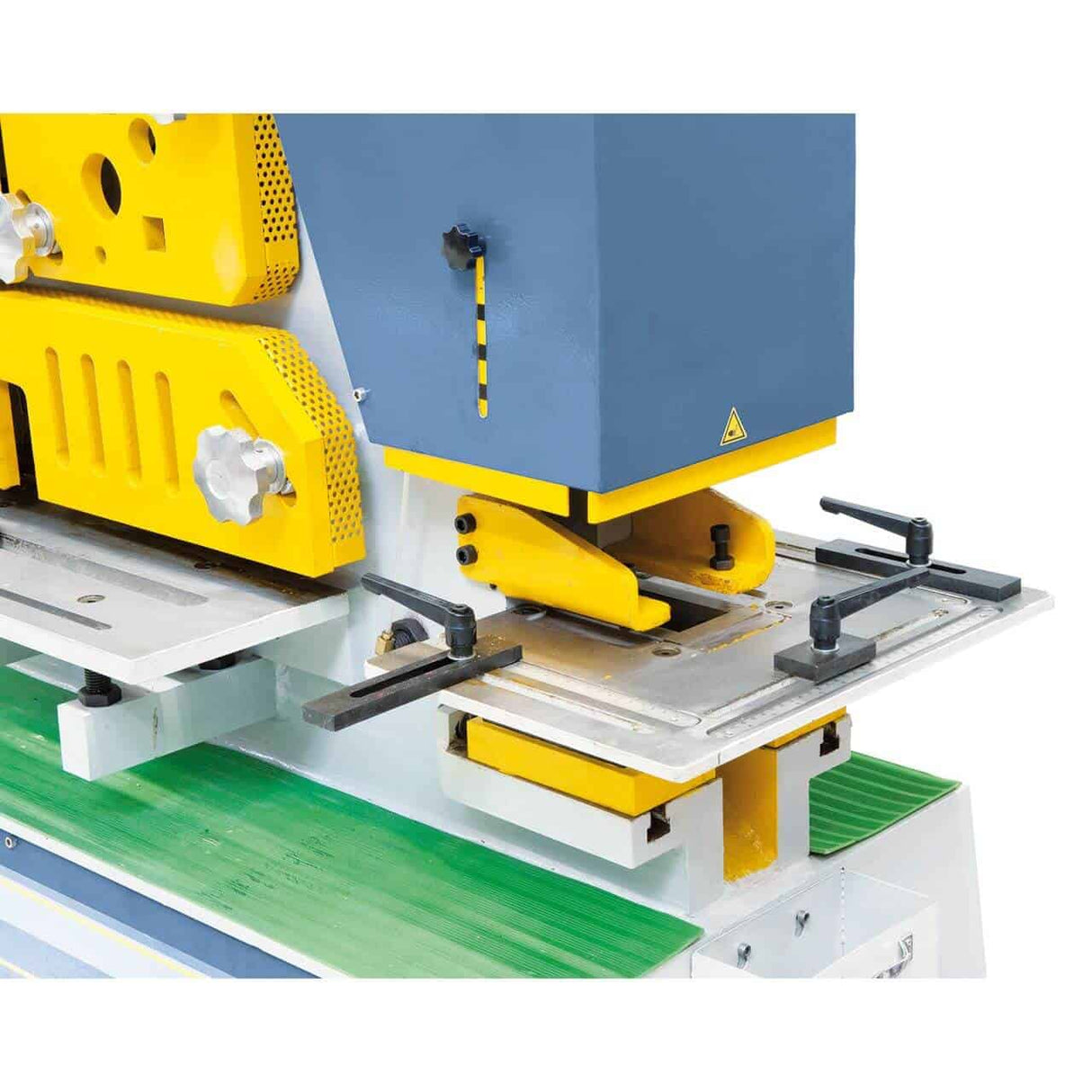

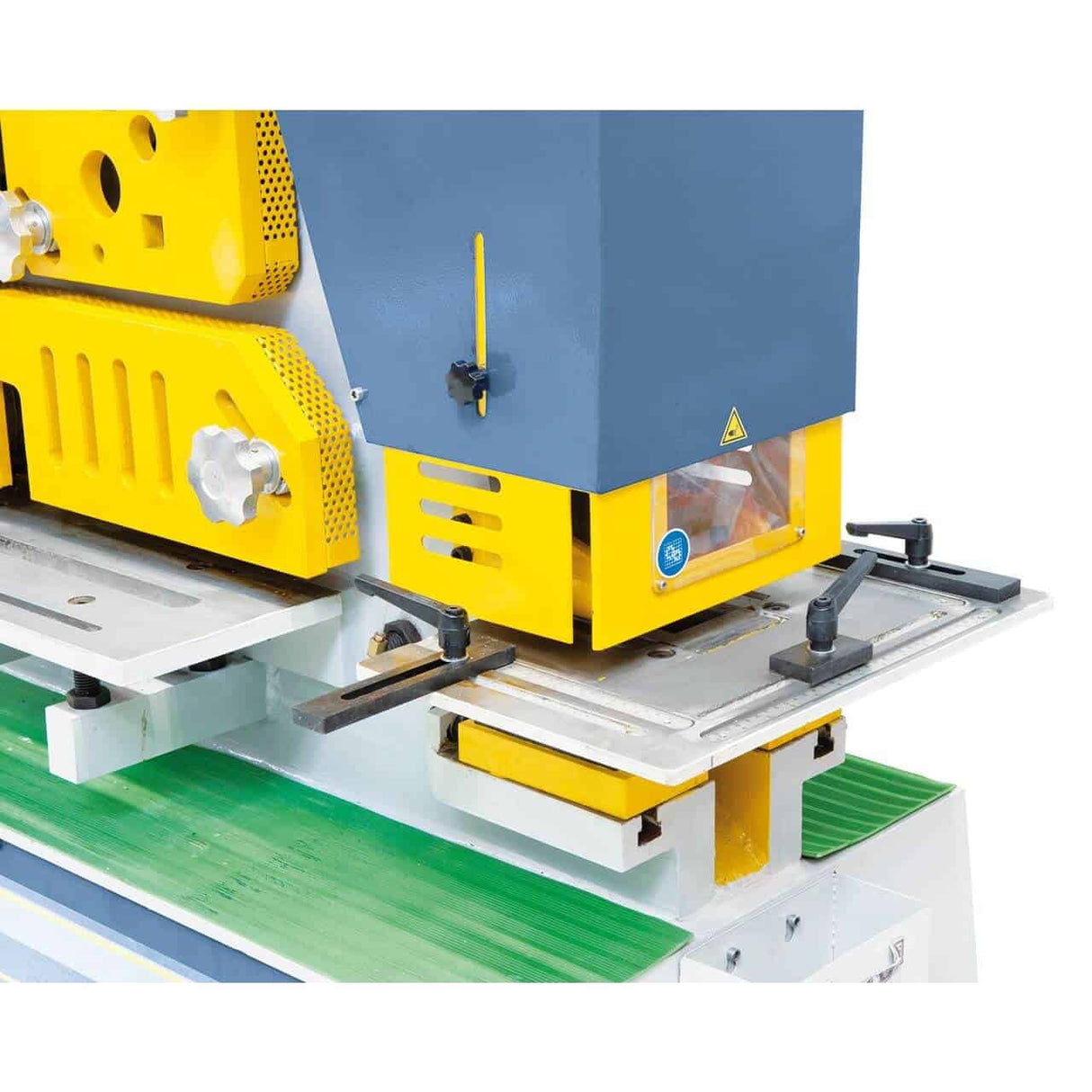

Stazione di intaglio
| Specifica | Valore |
|---|---|
| Spessore max intaglio | 20 mm |
| Intaglio rettangolare | 57 × 100 mm |
| Intaglio triangolare | 5 × 5 × 7,5 mm |
Motore e alimentazione
| Specifica | Valore |
|---|---|
| Potenza motore | 5,5 kW |
| Alimentazione | 400V – 50Hz – trifase |
Dimensioni e peso
| Specifica | Valore |
|---|---|
| Dimensioni macchina (L × P × H) | 1.860 × 800 × 1.900 mm |
| Peso netto | 2.500 kg |
Altezze di lavoro
| Specifica | Valore |
|---|---|
| Altezza lavoro punzonatura | 1.020 mm |
| Altezza lavoro piatti | 910 mm |
| Altezza lavoro barre | 1.220 mm |
| Altezza lavoro intaglio | 915 mm |
Conformità
| Specifica | Valore |
|---|---|
| Marcatura | CE |
| Direttiva | Macchine 2006/42/CE |
Dotazione standard
- Cesoia idraulica HPS 90 con cinque stazioni operative integrate
- Manuale d'uso e manutenzione
- Set di sicurezza standard integrato
Domande frequenti
La HPS 90 ha senso per una piccola officina?
Solo se si lavorano regolarmente spessori oltre 16 mm o profili angolari oltre 125 × 125 × 12 mm. Per lavorazioni standard di carpenteria leggera/media la HPS 60 è dimensionata correttamente e costa significativamente meno.
La differenza di prezzo tra HPS 60 e HPS 90 è importante. La HPS 90 si giustifica per officine che lavorano abitualmente acciaio strutturale pesante, profili angolari di grande sezione o piatti di spessore 18-20 mm. Per uso misto con prevalenza di spessori 5-16 mm, la HPS 60 è la scelta logica anche per officine professionali.
Posso espandere la capacità di foratura oltre Ø 30 mm?
Sì, con accessori opzionali la capacità sale fino Ø 50 mm. La capacità nominale standard è Ø 30 mm su spessore 20 mm.
Per fori Ø 35-50 mm si riduce proporzionalmente lo spessore massimo lavorabile: tipicamente Ø 50 mm si raggiunge su spessori 12-15 mm. Punzoni e matrici di ricambio originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Per fori non standard è disponibile la fornitura su misura tramite Bernardo.
Che tipo di alimentazione e linea elettrica serve?
Alimentazione 400V trifase con motore da 5,5 kW. Richiede linea industriale dedicata con quadro elettrico adeguato e protezione magnetotermica dimensionata per il motore.
L'assorbimento del motore 5,5 kW in spunto può raggiungere picchi sostenuti: il quadro elettrico deve gestire correttamente le correnti di avviamento. Per officine non ancora attrezzate con quadro industriale è necessario coinvolgere un elettricista qualificato per l'installazione. Krollit non fornisce servizio elettrico in loco.
Quanto spazio serve per installarla?
Le dimensioni macchina sono 1.860 × 800 × 1.900 mm. L'area operativa minima raccomandata è 5 × 3,5 m, considerando lo spazio per movimentare profilati standard da 6 metri durante il taglio.
I 2.500 kg richiedono pavimento industriale in calcestruzzo armato di spessore adeguato: pavimentazioni leggere o riportate non sono dimensionate. Per profilati lunghi 6 m serve almeno 7 metri di spazio in entrata. Le altezze di lavoro variano tra 910 e 1.220 mm a seconda della stazione, ergonomiche per operatori in piedi.
Quanto è veloce in produzione?
6 colpi/min con corsa 20 mm. In produzione effettiva con tempi di posizionamento del pezzo si raggiungono 3-5 operazioni al minuto in lavorazioni ripetitive su pezzi pre-marcati.
La velocità minore rispetto alla HPS 60 (6 vs 8 cpm) è dovuta alla maggiore corsa di lavoro richiesta per generare 90 tonnellate di forza. Per produzione in serie ad alta cadenza valutare presse a controllo numerico con servocomandi, dimensionate per cicli rapidi automatizzati. La HPS 90 è ottimizzata per lavorazioni di alta capacità con cadenza moderata, tipiche della carpenteria industriale.
