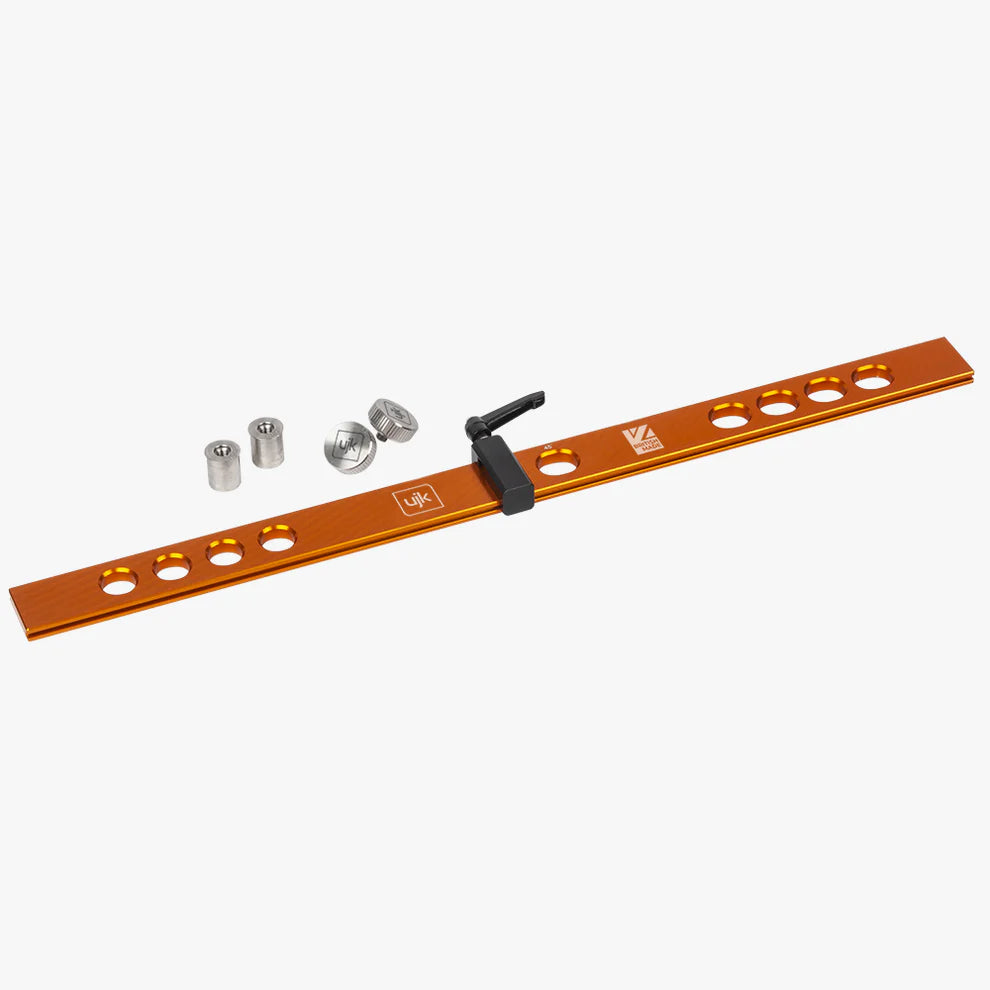

La guida con fermo di ripetizione 600 mm UJK Parf è una guida di precisione in alluminio anodizzato, lunga 600 mm, spessa 10 mm e larga 40 mm, con 2 set di fori smussati a passo 32 mm distanziati di 460 mm lungo la lunghezza, 2 cani da 25 mm con foro filettato passante M8, 2 manopole di bloccaggio in acciaio inossidabile e un fermo di ripetizione regolabile con manopola a leva Bristol. Compatibile con il sistema di foratura Parf MkII, i piani multifunzione UJK e il piano Festool MFT/3. Prodotta in Gran Bretagna. Distribuita in Italia da Krollit, distributore ufficiale UJK dal 2007.
- Lunghezza: 600 mm
- Spessore: 10 mm
- Larghezza: 40 mm
- Materiale: alluminio anodizzato lavorato a tolleranze strette
- Set di fori: 2 set di 4 fori smussati ciascuno, distanziati di 460 mm lungo la lunghezza
- Passo fori: 32 mm (compatibile Sistema 32 per costruzione mobili)
- Cani inclusi: 2 da 25 mm con foro filettato passante M8
- Manopole di bloccaggio: 2 in acciaio inossidabile
- Fermo di ripetizione: 1 regolabile con manopola a leva Bristol
- Posizionamento a 45°: foro aggiuntivo incluso
- Compatibilità: sistema di foratura Parf MkII, piano Festool MFT/3, piani multifunzione UJK
- Origine: Gran Bretagna
Chi usa la guida con fermo di ripetizione 600 mm UJK Parf e per cosa
La guida UJK Parf è utilizzata da falegnami e artigiani del legno che necessitano di eseguire tagli, forature e marcature ripetibili con precisione su piano multifunzione, senza dover riposizionare i cani di bloccaggio tra un'operazione e l'altra. In Italia la adottano in particolare chi costruisce mobili con il Sistema 32 (i fori sono a passo 32 mm), chi esegue tagli di serie alla stessa lunghezza o alla stessa posizione su più pezzi identici, e i professionisti che lavorano su piano MFT per assemblaggio di carcasse e cassetti dove due guide posizionate a 90° forniscono un riferimento angolare preciso. La guida sostituisce la necessità di rimisurare e riposizionare i cani ad ogni pezzo, riducendo i tempi di lavorazione su serie ripetitive.
Logistica e supporto Krollit
Spedizione 3–5 giorni lavorativi da magazzino Krollit, Monteforte Irpino (AV). Assistenza tecnica in italiano al +39 0825-1494022.
Per chi è la guida con fermo di ripetizione 600 mm UJK Parf
| Profilo |
Compatibilità |
Motivo |
| Falegname che costruisce mobili con il Sistema 32 su piano multifunzione |
Adatto |
I fori della guida sono a passo 32 mm, standard del Sistema 32; spostando la guida di un foro si ottiene un incremento di posizione esatto di 32 mm per forature di cerniere, guide cassetti e altri ferraggi |
| Chi esegue tagli di serie alla stessa lunghezza con sega a guida su piano MFT |
Adatto |
Il fermo di ripetizione regolabile consente di tagliare più pezzi alla stessa misura senza rimisurare; la guida elimina la necessità di riposizionare i cani tra un taglio e l'altro |
| Chi lavora su pezzi più lunghi di 600 mm e necessita di una guida più lunga |
Non indicato |
Per pezzi superiori a 600 mm è disponibile la versione da 1.000 mm della stessa guida; la versione da 600 mm non è adatta all'uso sul lato corto del piano isometrico UJK |
Non indicato per: uso sul lato corto del piano isometrico UJK (come indicato dal produttore); e per pezzi di lunghezza superiore a 600 mm, per i quali è disponibile la versione da 1.000 mm.
Specifiche tecniche
Dimensioni guida
| Lunghezza |
600 mm |
| Spessore |
10 mm |
| Larghezza |
40 mm |
| Materiale |
Alluminio anodizzato |
Fori e posizionamento
| Set di fori |
2 set di 4 fori smussati ciascuno |
| Distanza tra i set |
460 mm |
| Passo fori |
32 mm (compatibile Sistema 32) |
| Primo set di fori |
Diametro preciso 20 mm |
| Secondo set di fori |
Leggermente ovalizzato per compensare variazioni del piano |
| Foro per posizionamento a 45° |
Sì, incluso |
Dotazione
| Cani inclusi |
2 da 25 mm con foro filettato passante M8 |
| Manopole di bloccaggio |
2 in acciaio inossidabile |
| Fermo di ripetizione |
1 regolabile con manopola a leva Bristol |
| Compatibilità piani |
Sistema Parf MkII, piano Festool MFT/3, piani multifunzione UJK |
| Paese di produzione |
Gran Bretagna |
Confronto con la versione da 1.000 mm
| Parametro |
Guida 600 mm |
Guida 1.000 mm |
Quando scegliere la 600 mm |
| Lunghezza |
600 mm |
1.000 mm |
Piani e pezzi fino a 600 mm |
| Set di fori |
2 set |
3 set |
Lavoro su piano standard MFT/3 |
| Dotazione |
Identica |
Identica |
Stessa funzionalità |
| Ingombro |
Minore |
Maggiore |
Laboratori con spazio limitato |
Domande frequenti
Come funziona il fermo di ripetizione della guida UJK Parf?
Il fermo di ripetizione si inserisce nella guida e si blocca con la manopola a leva Bristol in qualsiasi posizione lungo la lunghezza. Il pezzo da tagliare si appoggia al fermo e la sega a guida esegue il taglio. Per il pezzo successivo si inserisce il nuovo pezzo, si appoggia al fermo nella stessa posizione e si taglia: ogni pezzo risulta della stessa lunghezza senza rimisurare.
Spostando la guida di un foro, la posizione del pezzo si sposta di 32 mm, consentendo di ottenere lunghezze multiple di 32 mm con la stessa precisione del Sistema 32 per la costruzione di mobili.
La guida è compatibile con il piano Festool MFT/3?
Sì. La guida è compatibile con il piano Festool MFT/3 e con tutti i piani a griglia con fori da 20 mm smussati, inclusi i piani autocostruiti con il sistema di foratura Parf MkII. I 2 cani da 25 mm inclusi si inseriscono nei fori smussati del piano e bloccano la guida in posizione con le manopole in acciaio inossidabile.
Il produttore UJK indica che la guida non è adatta all'uso sul lato corto del piano isometrico UJK.
A cosa serve il secondo set di fori ovalizzati sulla guida?
Il secondo set di fori ha un diametro leggermente ovalizzato rispetto al primo per compensare le minime variazioni di passo tra i fori da 20 mm presenti nei piani multifunzione reali. Il primo set di fori è preciso a 20 mm; il secondo set ovalizzato consente alla guida di adattarsi senza forzare anche su piani con lievi variazioni di passo, garantendo che entrambi i cani si inseriscano correttamente senza dover scegliere uno specifico paio di fori.
I cani inclusi con la guida hanno lo stesso foro filettato M8 dei cani di ancoraggio?
Sì. I 2 cani da 25 mm inclusi con la guida hanno un foro filettato passante M8, identico nella funzione ai cani di ancoraggio M8 UJK Parf. Questo consente di usarli sia come cani di fissaggio per la guida sia come punti di ancoraggio per morsetti e dime quando la guida non è montata.
Qual è la differenza tra la guida da 600 mm e quella da 1.000 mm?
La guida da 600 mm ha 2 set di fori e una lunghezza adatta al piano Festool MFT/3 e a pezzi fino a 600 mm. La guida da 1.000 mm ha 3 set di fori e copre pezzi di lunghezza superiore. La dotazione (cani, manopole, fermo di ripetizione) è identica in entrambe le versioni.
