Paranco a ingranaggi cilindrici Güde 1000 kg – Manuale, catena Ø6 mm, altezza 3 m
Il paranco Güde 1000 kg rappresenta soluzione compatta e robusta per cantieri edili e officine che richiedono sollevamento carico pesante 1 tonnellata senza ricorso a alimentazione elettrica. A differenza di paranchi manuali a leva (sforzo fisico elevato, rischio slittamento), il sistema a ingranaggi cilindrici assicura moltiplicazione forza: operatore applica sforzo moderato sulla catena comando e il riduttore cilindrico amplifica la potenza meccanica fino a supportare 1.000 kg in sicurezza.

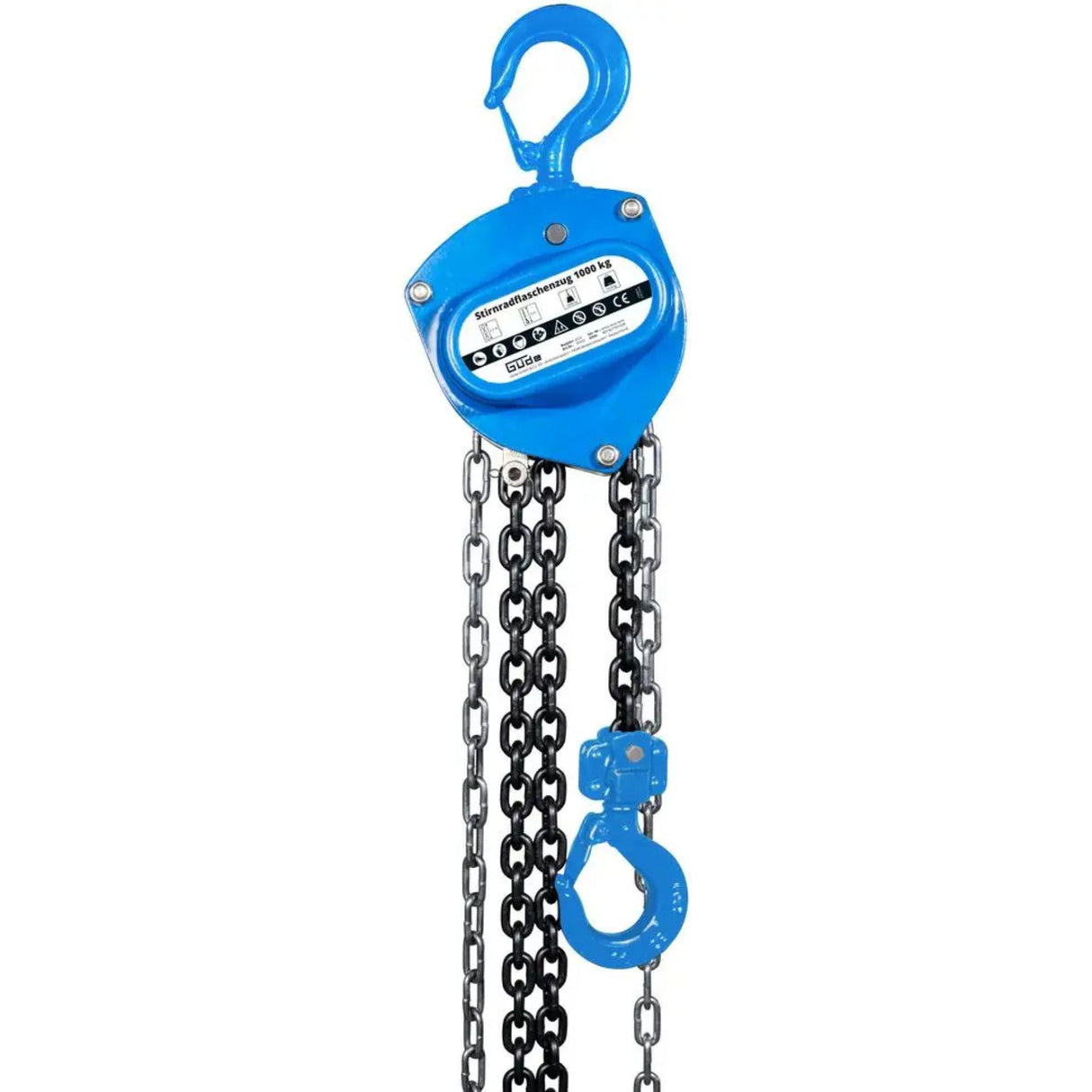

Meccanismo ingranaggi cilindrici è innovazione pratica: consente sollevamento carico 5–10 volte superiore allo sforzo applicato — per sollevare 1.000 kg sono sufficienti ~100–200 kg di pressione manuale sulla catena comando. Catena acciaio 3 m consente altezza sollevamento standard per solaio e ponteggi (3 m è limite singola tratta — per altezze superiori, richiedere paranchi con catena più lunga). Gancio rotante 360° con serratura integrata garantisce carico bloccato anche con sospensione off-axis — sicurezza elevatissima contro torsioni e oscillazioni anomale.
Chi lo sceglie in Italia
Costruttori edili che eseguono sollevamenti prefabbricati pesanti 1 tonnellata lo preferiscono per indipendenza da alimentazione elettrica — funziona ovunque, senza ricorso a generatori. Carpentieri e operai in cantieri remoti o privi di servizi lo richiedono per robustezza meccanica senza manutenzione motore. Aziende di noleggio macchine edili lo includono in dotazione cantiere standard poiché paranco manuale non richiede certificazione operatore (diversamente da gru). Nel catalogo Krollit, rappresenta il complemento essenziale per cantieri che necessitano sollevamento robusto 1 tonnellata senza dipendenza da corrente.
Supporto post-vendita e ricambi
Güde fornisce catene ricambio, ganci, ingranaggi sostitutivi in 3–5 giorni da Austria. Krollit gestisce magazzino ricambi in Italia. Manutenzione ordinaria: lubrificazione riduttore cilindrico mensilmente (applicare olio lubrificante multiuso sui denti ingranaggio), controllo serratura gancio settimanalmente (verifica meccanismo scatta correttamente), ispezione catena per corrosione e danneggiamenti meccanici. Ingranaggi sono robusti — nessuna manutenzione straordinaria richiesta se lubrificazione regolare. Certificazioni CE assicurano conformità italiana.
A chi è adatto il paranco Güde 1000 kg
| Profilo |
Adatto? |
Motivo |
| Costruttore edile / cantiere sollevamento elementi pesanti |
Ideale |
Capacità 1.000 kg copre 95% prefabbricati legno e acciaio leggero (travi, pannelli). Riduttore cilindrico riduce sforzo fisico operatore (solo 100-200 kg pressione manuale vs 1.000 kg carico). Altezza 3 m copre solaio e ponteggi standard. Indipendenza da corrente elettrica. |
| Carpentiere metalli / assemblaggi pesanti |
Ideale |
Sollevamento tavole acciaio e componenti 1.000 kg senza affaticamento eccessivo. Gancio rotante 360° con serratura garantisce carico stabile durante assemblaggio. Meccanismo azionato manualmente, sempre disponibile. |
| Ditta noleggio / cantiere remoto o senza servizi |
Adeguato |
Paranco completamente autonomo — nessuna alimentazione richiesta. Robustezza meccanica assicura affidabilità in ambienti difficili. Tuttavia, altezza 3 m è limite singola tratta — per sollevamenti >3 m, affidare a paranchi con catena più lunga o sistemi fissi. |
Non indicato per: Sollevamenti >1.000 kg (paranco sottodimensionato, rischio rottura catena). Sollevamenti continuativi >50 cicli/ora (rischio affaticamento operatore, non progettato per velocità). Altezze >3 m senza catena estesa (limite singola tratta dichiarato). Ambienti ad altissima corrosività marina (protezione base, preferire acciaio inox per ambienti salini).
Specifiche tecniche
Meccanismo di sollevamento
| Componente |
Specifica |
| Tipo paranco |
Manuale a ingranaggi cilindrici |
| Meccanismo riduttore |
Ingranaggi cilindrici |
| Capacità carico massima |
1.000 kg (1 tonnellata) |
| Rapporto moltiplicazione forza |
Non dichiarato dal produttore — stimato 5:1 a 10:1 (sforzo 100-200 kg per sollevare 1.000 kg) |
| Altezza sollevamento singola tratta |
3 m |
| Tipo catena di carico |
Acciaio, Ø6 mm |
| Lunghezza catena carico |
3 m |
| Dimensione anello catena |
6 × 18 mm |
| Catena comando (azionamento) |
2,5 m |
| Meccanismo azionamento |
Manuale — tirando catena comando, operatore attiva ingranaggi |
| Bloccaggio carico |
Automatico — ingranaggio si blocca per attrito quando si rilascia catena |
Ganci e fissaggi
| Componente |
Specifica |

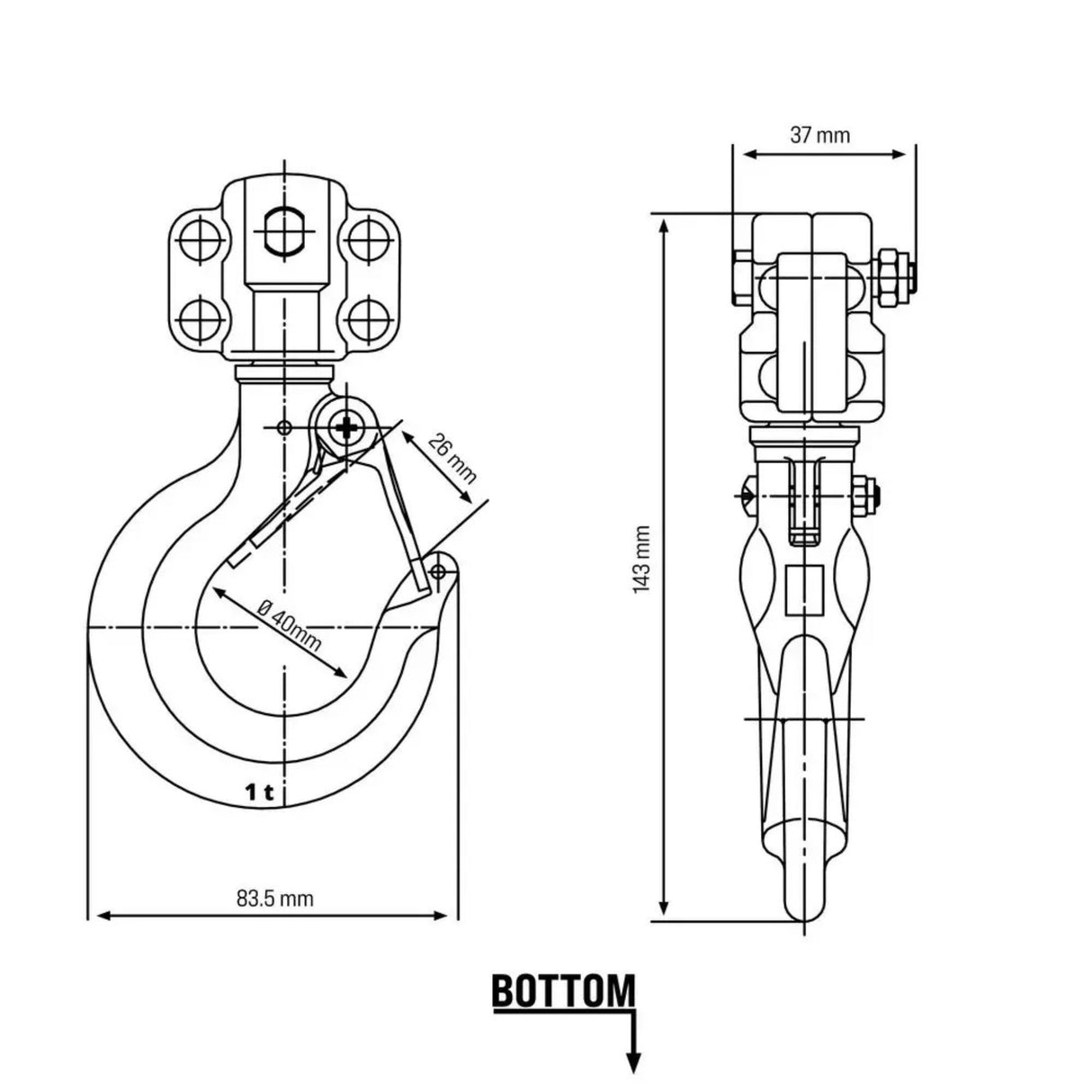

| Gancio di carico |
Acciaio, 1.000 kg massimo |
| Rotazione gancio |
360° continua (rotazione libera) |
| Serratura gancio |
Sì, serratura meccanica integrata (scatta automaticamente) |

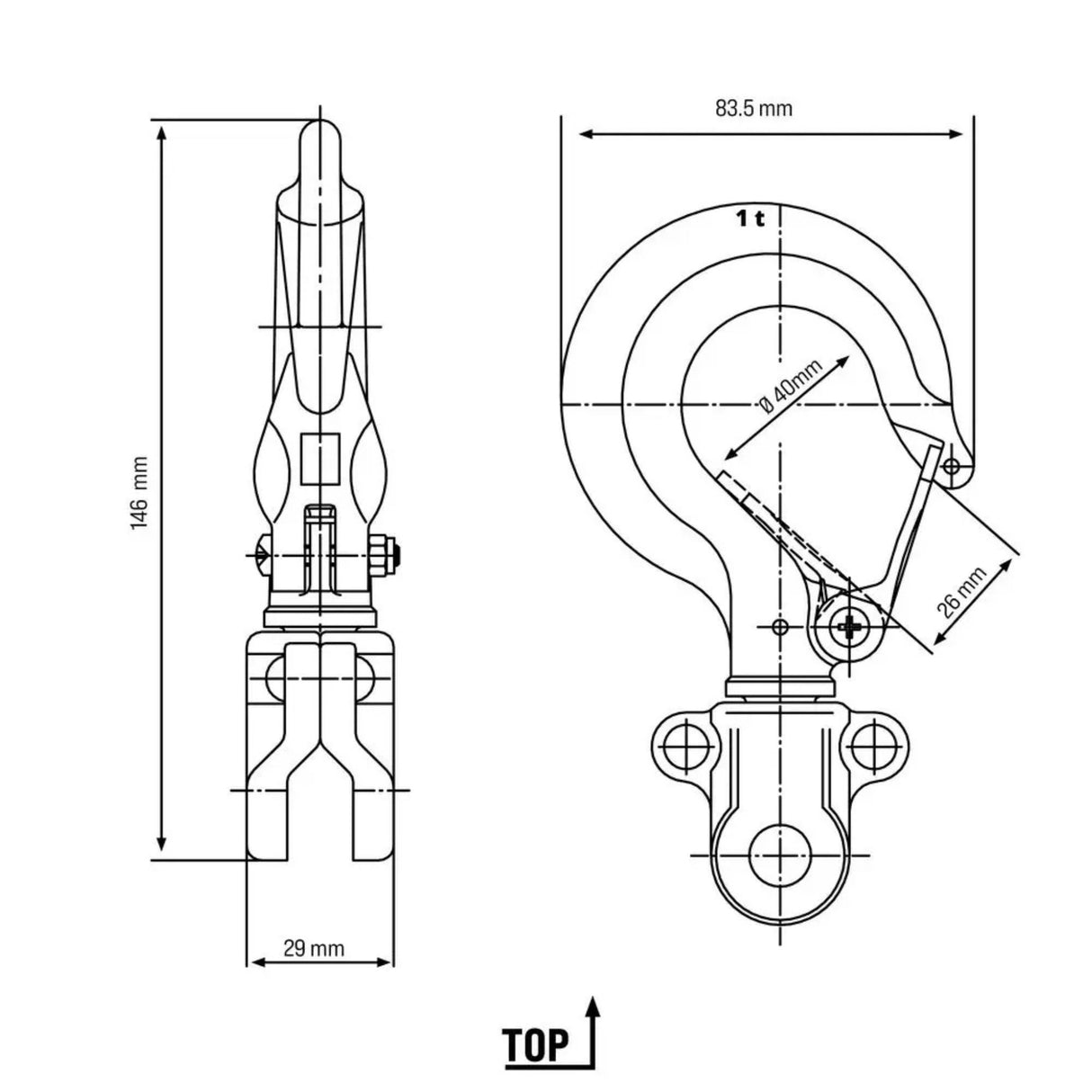

| Gancio di fissaggio superiore |
Acciaio, rotante 360° |
| Serratura fissaggio |
Sì, serratura meccanica integrata |
| Apertura gancio |
Non dichiarata dal produttore — presumibilmente standard industriale |
Struttura e componenti
| Componente |
Specifica |
| Corpo principale |
Acciaio robusto |
| Ingranaggi |
Cilindri acciaio, lubrificazione integrata |
| Cuscinetti |
Non dichiarati dal produttore — presumibilmente acciaio standard |
| Copertura ingranaggi |
Parziale (protezione dagli elementi) |
Dimensioni e peso
| Componente |
Specifica |
| Lunghezza corpo paranco |
230 mm |
| Profondità corpo paranco |
180 mm |
| Altezza corpo paranco |
175 mm |
| Peso netto |
10,4 kg |
| Peso lordo (imballaggio) |
Non dichiarato dal produttore |
| Trasportabilità |
Manuale — peso moderato, trasportabile a due persone oppure in zaino con sforzo |
Conformità
| Componente |
Specifica |
| Marcatura CE |
Sì, Direttiva Macchine 2006/42/CE |
| Norme applicate |
EN 14491 (paranchi manuali) — presumibile |
| Protezione operatore |
Gancio con serratura, ingranaggio autobloccante, protezione base ingranaggi |
| Garanzia |
24 mesi da data acquisto (standard Güde) |
| Paese di produzione |
Germania |
Dotazione standard
- Paranco a ingranaggi cilindrici Güde 1000 kg assemblato e pronto all'uso
- Gancio di carico acciaio 1.000 kg con serratura meccanica integrata
- Gancio di fissaggio superiore acciaio rotante 360°
- Catena di carico acciaio Ø6 mm lunghezza 3 m
- Catena di comando 2,5 m per azionamento manuale
- Corpo acciaio robusto con ingranaggi cilindrici integrati
- Manuale d'uso in italiano e tedesco
- Dichiarazione di conformità CE
-
Non inclusi: olio lubrificante (consigliato fornire separatamente), protezione pioggia gancio (cover opzionale), staffa di fissaggio trave (richiedere personalizzato)
Domande frequenti
Quanto sforzo fisico serve per sollevare 1.000 kg?
Il riduttore cilindrico moltiplica la forza: per sollevare 1.000 kg, operatore deve applicare sforzo equivalente a ~100–200 kg di pressione manuale sulla catena comando. Rapporto moltiplicazione esatto non dichiarato (stimato 5:1 a 10:1 dipendente da configurazione ingranaggi). Tuttavia, sollevamento è graduale — non è "tirare una volta" ma sequenza di piccoli tiri sulla catena.
Come funziona il bloccaggio automatico del carico?
Ingranaggi cilindrici hanno angolo inclinazione tale che carico tira automaticamente sui denti — quando rilasci catena comando, attrito e geometria ingranaggio bloccano carico istantaneamente. Non è serratura a scatto (azionamento manuale) ma autoblocco meccanico per gravità. Sicurezza elevatissima: anche se catena si rompe, carico rimane sospeso bloccato.
Posso sollevare carico >1.000 kg forzando?
No, assolutamente sconsigliato. Catena acciaio Ø6 mm ha carico di rottura ~1.200 kg — margine sicurezza solo 20% sopra nominale. Forzare carico >1.000 kg rischia: (1) rottura catena improvvisa, (2) cedimento ingranaggi, (3) caduta carico. Utilizzare paranco dimensionato appropriato per carico reale.
Come lubrificare il riduttore cilindrico?
Lubrificazione mensile consigliata: applicare olio lubrificante multiuso (es. olio da macchina 32 cSt) sui denti ingranaggio visibili. Quantità: 10–20 ml per sessione. Metodo: svita tappo ispezione (se presente) oppure applica olio sui fianchi ingranaggi accessibili. Non eccedere lubrificazione (rischio accumulo polvere/sporco).
La serratura gancio come funziona?
Gancio ha meccanismo a molla che scatta automaticamente quando carico si appoggia: dente di blocco entra in sede e trattiene carico. Per aprire, sollevare gancio di carico leggermente per liberare molla, poi estrarre carico. Meccanismo è robusto — nessuna manutenzione richiesta se serratura scatta correttamente (verifica settimanale).
Posso allungare la catena se mi serve altezza >3 m?
Sconsigliato modificare paranco. Catena integrata è dimensionata per assicurare rapporto moltiplicazione corretta ingranaggi — allungare catena cambierebbe meccanica e potrebbe causare slittamento ingranaggi. Se altezza >3 m richiesta, acquisire paranco con catena più lunga oppure ricorrere a sistemi di sollevamento fissi (gru da cantiere).
Che manutenzione straordinaria serve?
Minima. Ingranaggi cilindri sono robusti e non richiedono revisione se: (1) lubrificazione regolare, (2) nessun urto violento al corpo paranco, (3) carico sempre entro nominale. Ispezione annuale consigliata presso tecnico Güde (verifica dentatura ingranaggi, bloccaggio serrature) — costo ~€80–120.
Il paranco è idoneo per sollevamenti in verticale continui o solo saltuari?
Progettato per sollevamenti saltuari — non è paesi per cicli continuativi. Sforzo operatore è considerevole: anche se "solo 100-200 kg", mantenersi in trazione per >30 secondi affatica. Limite pratico: ~50 cicli/ora (1 ciclo = sollevamento 3 m + abbassamento 3 m). Per cicli continuativi >100/ora, richiedere paranchi elettrici.
