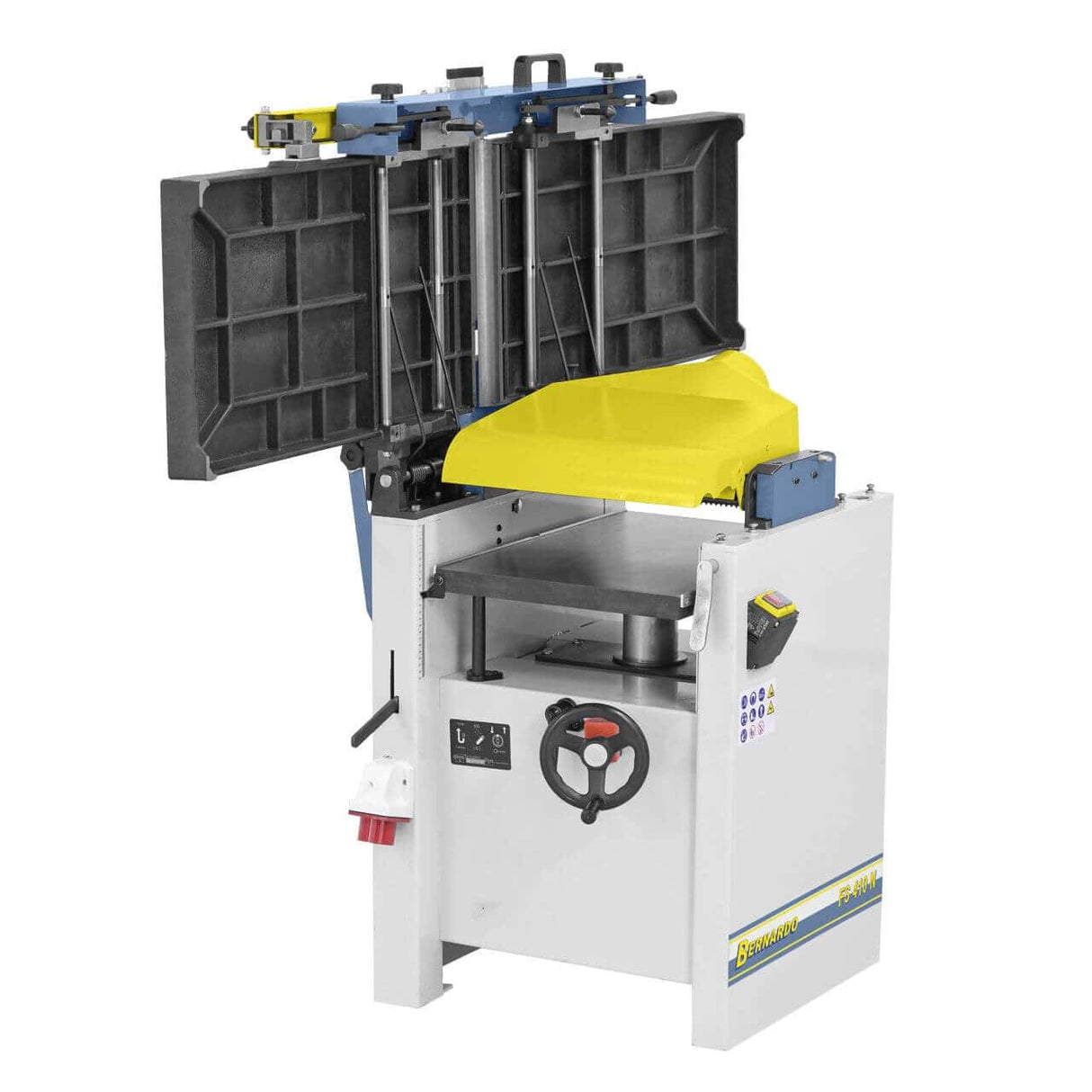

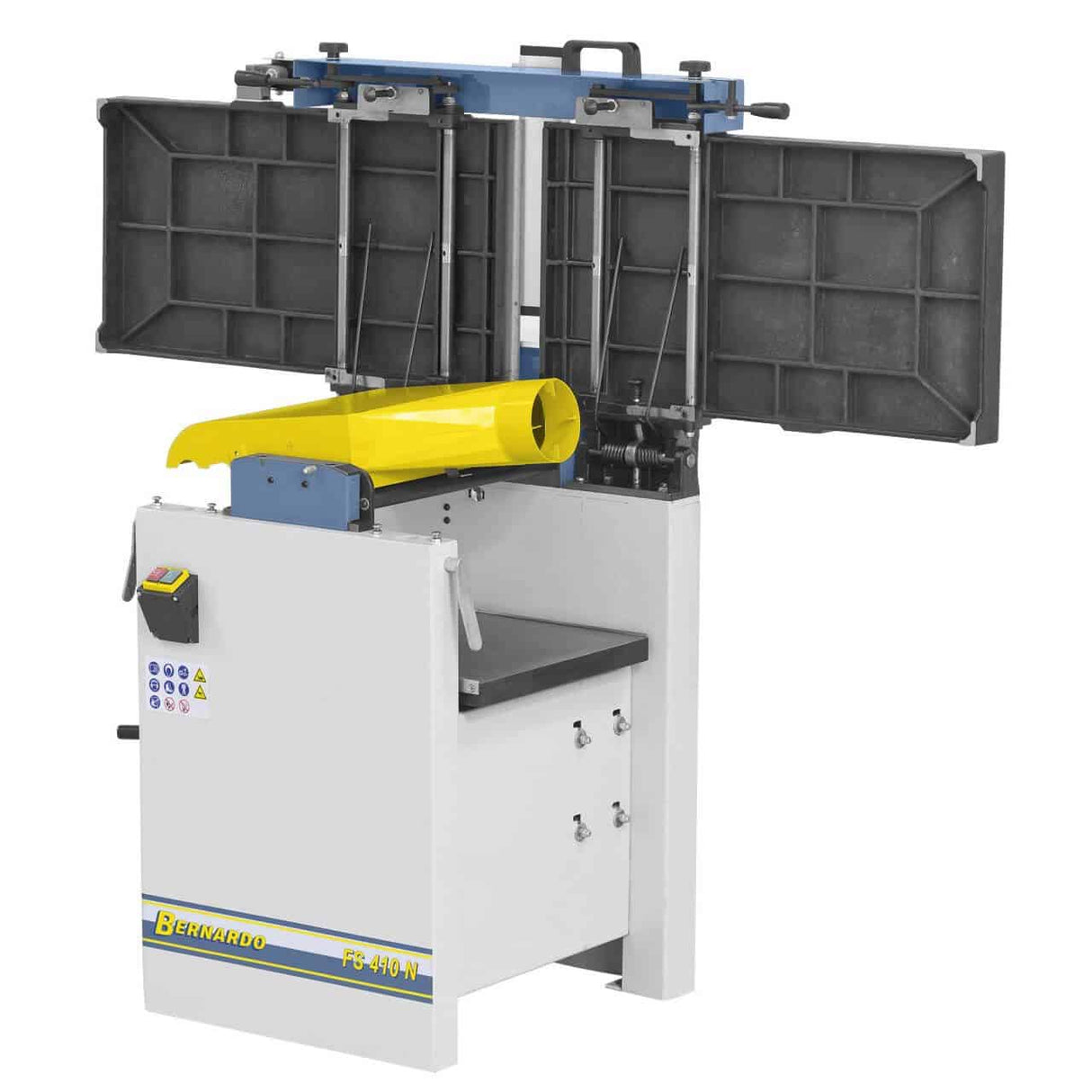

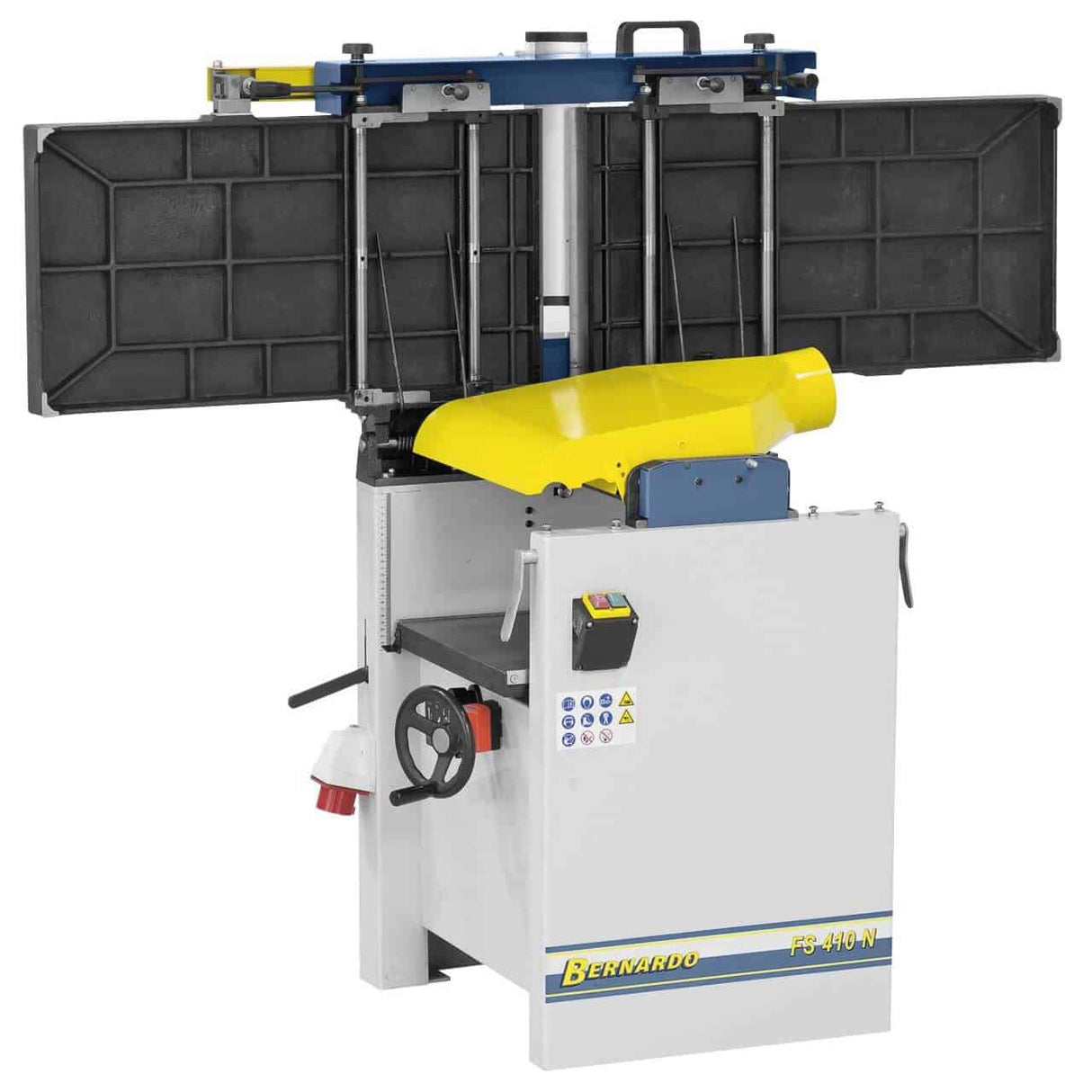

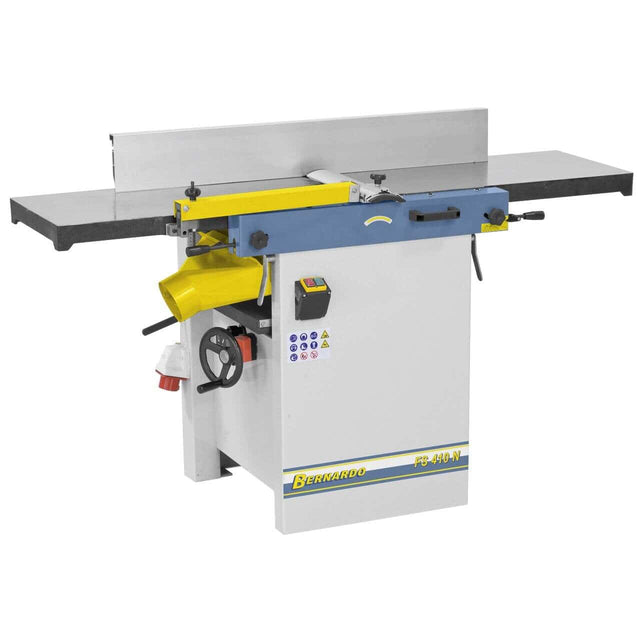

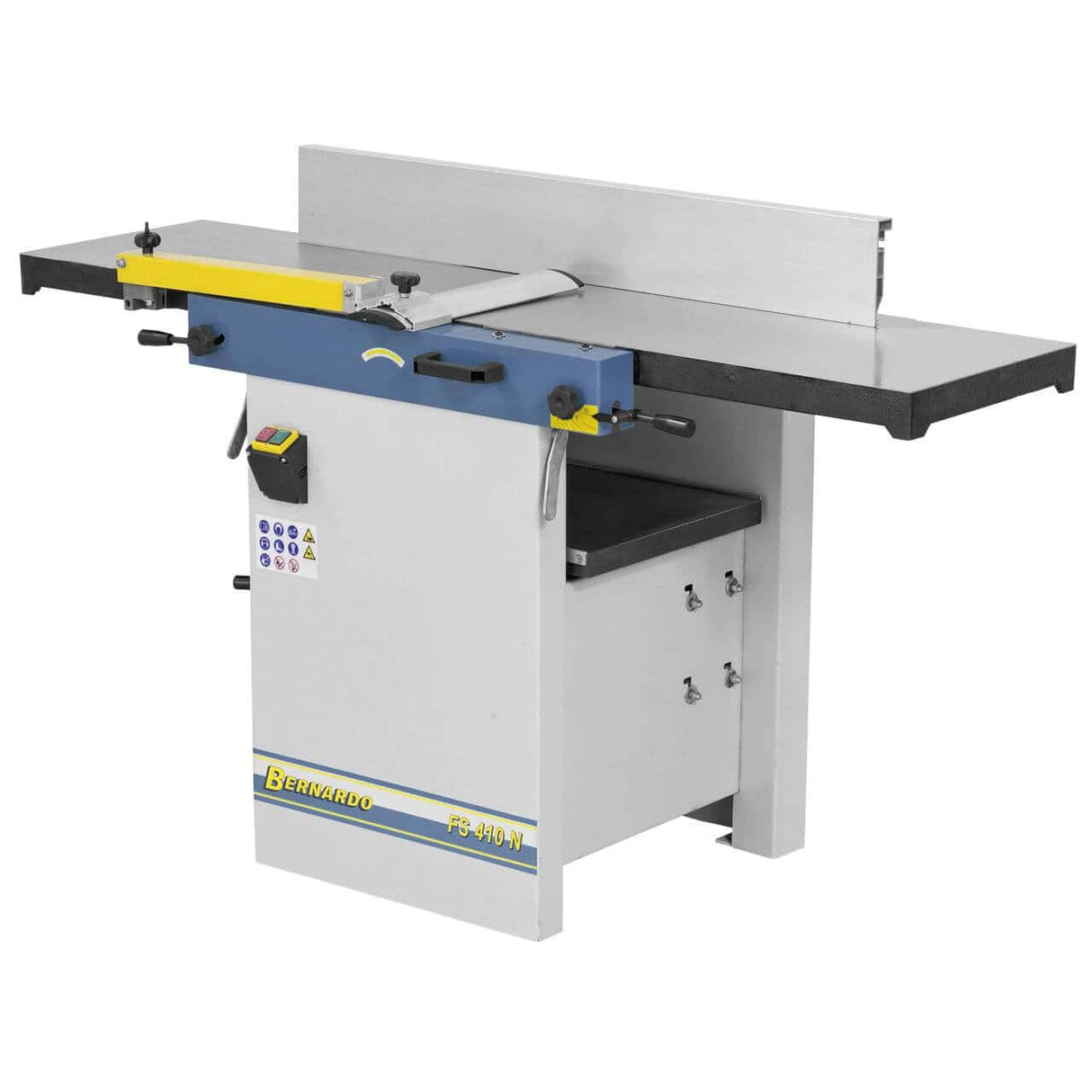

La pialla a filo e spessore Bernardo FS 410 N offre larghezza di piallatura 405 mm, tavolo filo 1.640 mm, albero Ø 70 mm con 3 coltelli HSS a 5.500 giri/min, altezza spessore massima 230 mm, avanzamento 7 m/min, motore 4,0 kW S1 / 5,5 kW S6 trifase 400V con display digitale incluso. Prodotta in Austria, è distribuita in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
-
Larghezza piallatura (filo): 405 mm
-
Tavolo filo (lunghezza): 1.640 mm
-
Altezza passaggio spessore: 5 – 230 mm
-

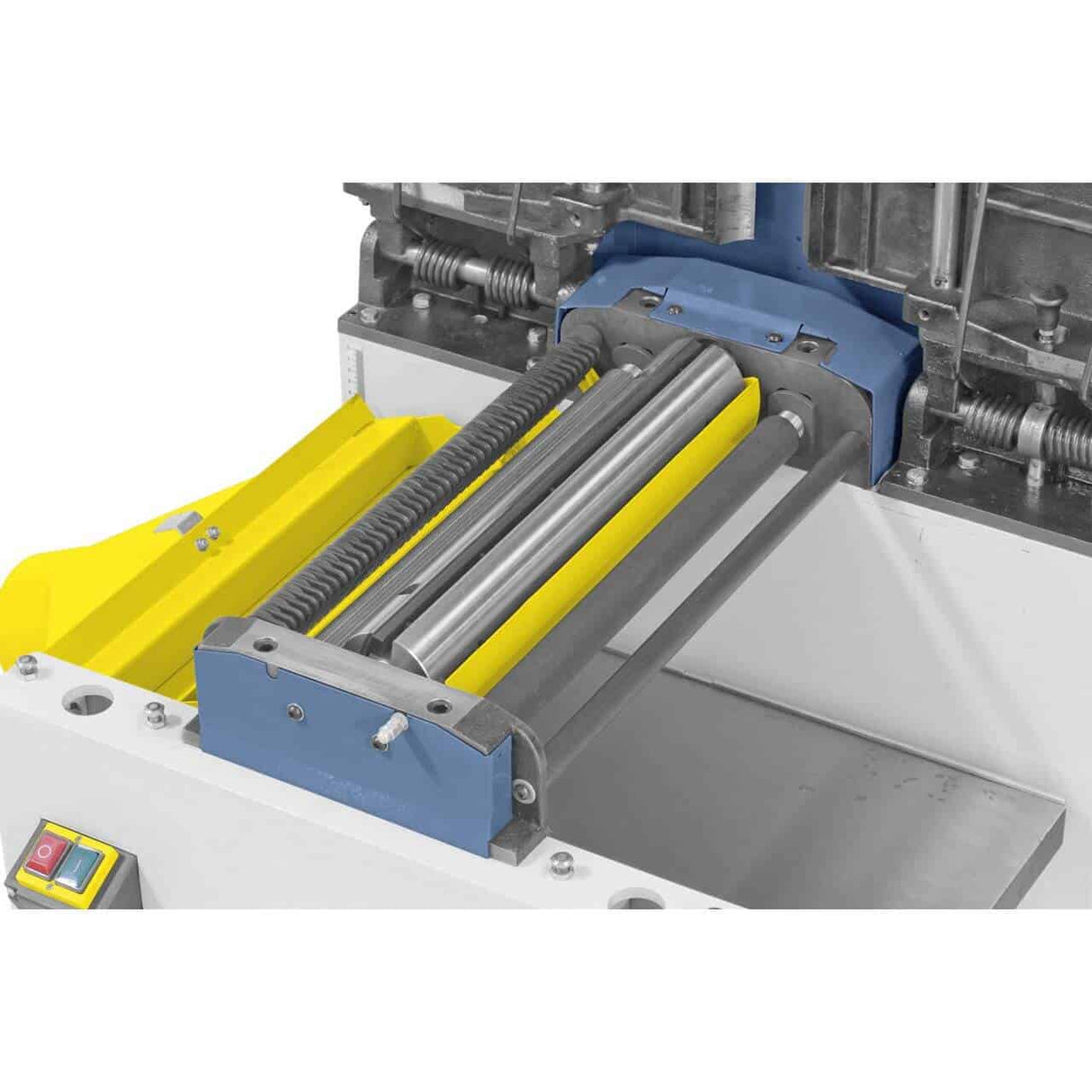

Albero pialla: Ø 70 mm – 3 coltelli HSS – 5.500 giri/min
-
Avanzamento spessore: 7 m/min
-
Motore: 4,0 kW S1 / 5,5 kW S6 – 400V trifase
-
Peso: ca. 255 kg
Chi usa la FS 410 N e per cosa
La Bernardo FS 410 N è la pialla combinata professionale a 405 mm nella famiglia FS, quella con albero a coltelli HSS standard. Con un motore da 4,0 kW S1 e 5,5 kW S6 è la più potente tra le pialle combinate Bernardo nella fascia 400 mm con coltelli HSS, e la sola in questa larghezza ad avere l'attacco aspirazione da Ø 120 mm (vs Ø 100 mm delle versioni più piccole): un dettaglio tecnico che indica un volume di produzione di trucioli superiore e la necessità di un sistema di aspirazione più capiente. Il display digitale per il tavolo a spessore è incluso di serie. Nei laboratori dei clienti Krollit è impiegata prevalentemente per la produzione di porte massicce, pannelli di rivestimento, tavoli e altri elementi larghi in legno massello.
Il suo posto nella gamma Bernardo
La FS 410 N è superiore alla AD 410 (stesso formato, motore più piccolo da 3,0 kW, senza display) per potenza e velocità albero (5.500 vs 4.300 giri/min). Per chi cerca 405 mm con coltelli HSS ma uso meno intensivo, la AD 410 è sufficiente. Per chi lavora pezzi grandi in ciclo intensivo su legni duri, la FS 410 N è la scelta appropriata nella fascia HSS. Il passo successivo è la versione con albero a spirale (FS 410 PS) per chi vuole eliminare quasi completamente l'operazione di affilatura.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Ricambi originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è la Bernardo FS 410 N – 400V
| Profilo |
Compatibilità |
Motivo |
| Hobbista appassionato |
Non indicato |
Macchina professionale pesante con motore da 4,0 kW trifase. Dimensioni e costo sovradimensionati per uso occasionale. |
| Piccola falegnameria / artigiano (1-5 dip.) |
Consigliato |
Per chi lavora pezzi larghi fino a 405 mm in modo professionale. Il motore da 4,0 kW offre coppia sufficiente anche su legni duri in ciclo continuativo. |
| Produzione continuativa / industriale |
Adeguato |
Per produzioni intensive su grandi formati valutare la FS 410 PS con albero a spirale, che riduce drasticamente i tempi di manutenzione del tagliente. |
Non indicato per: laboratori senza impianto trifase 400V; pezzi con larghezza inferiore a 310 mm (macchina sovradimensionata); chi non dispone di aspiratore con attacco Ø 120 mm o adattatore.
Spianatrice (pialla a filo)
| Specifica |
Valore |
| Larghezza di piallatura |
405 mm |
| Lunghezza tavolo |
1.640 mm |
| Altezza tavolo |
850 mm |
| Albero pialla – diametro |
Ø 70 mm |
| Coltelli |
3 pz HSS |
| Velocità albero |
5.500 giri/min |

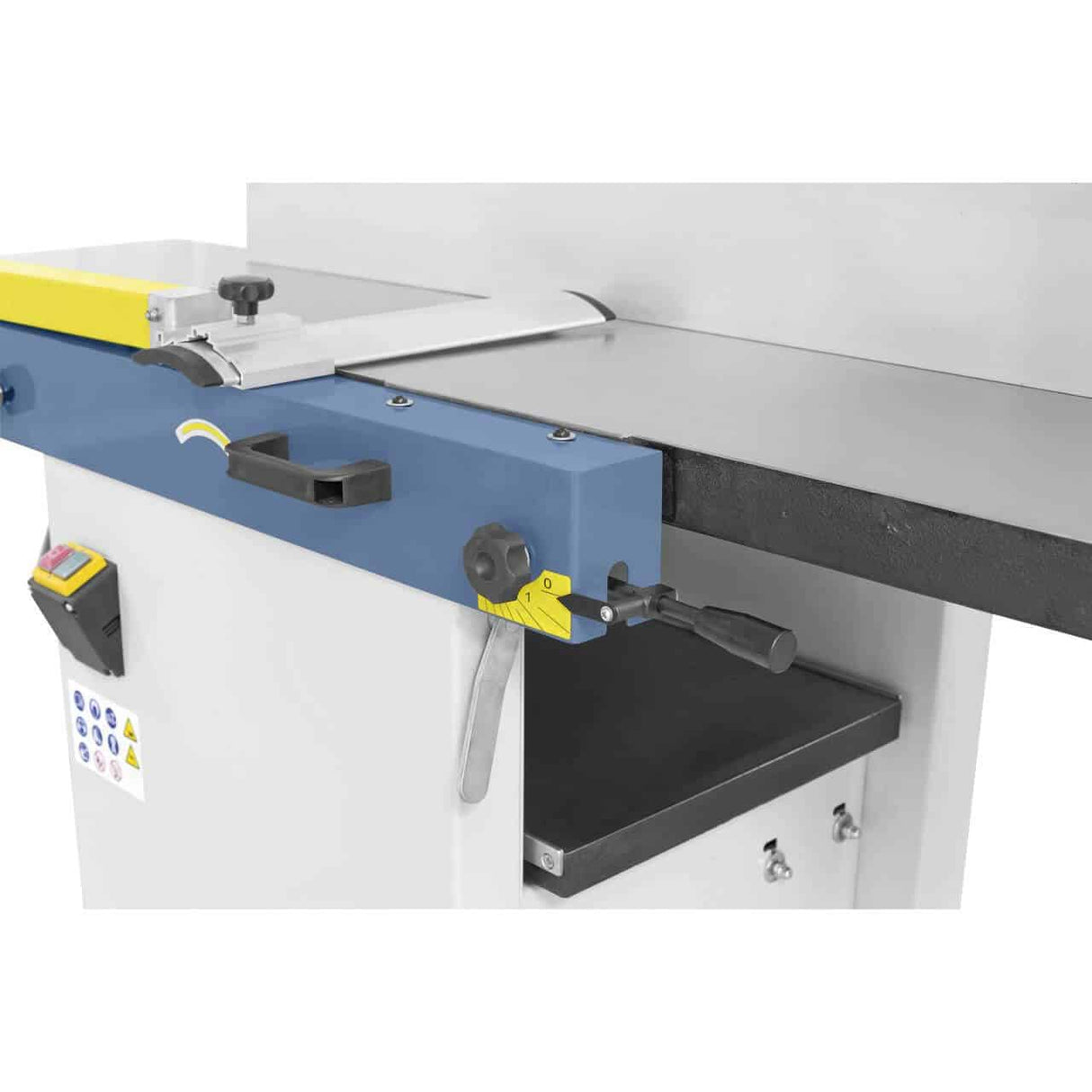

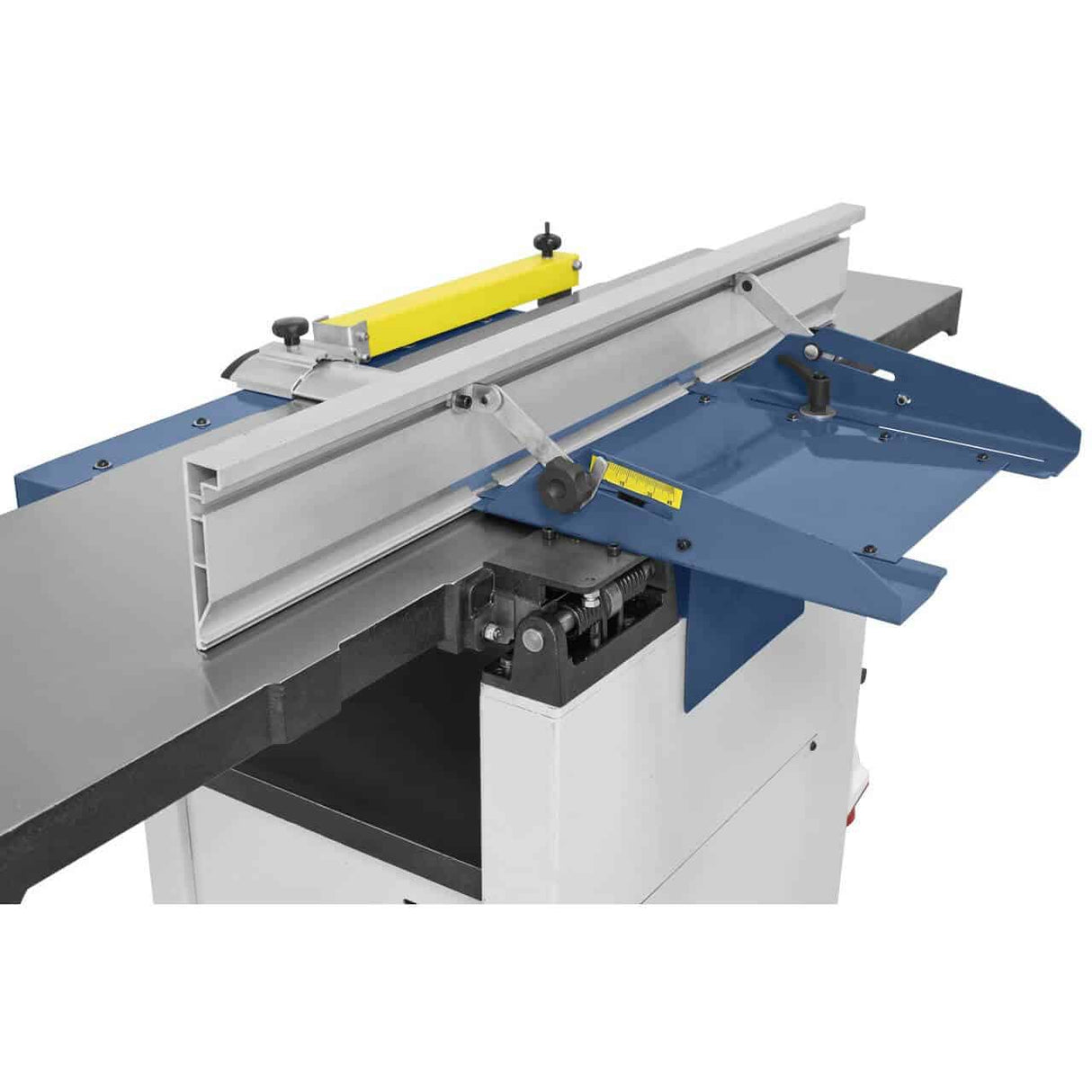

| Battuta di allineamento |
1.100 × 150 mm |
| Inclinazione battuta |
90° – 45° |
| Asportazione max |
3,5 mm |

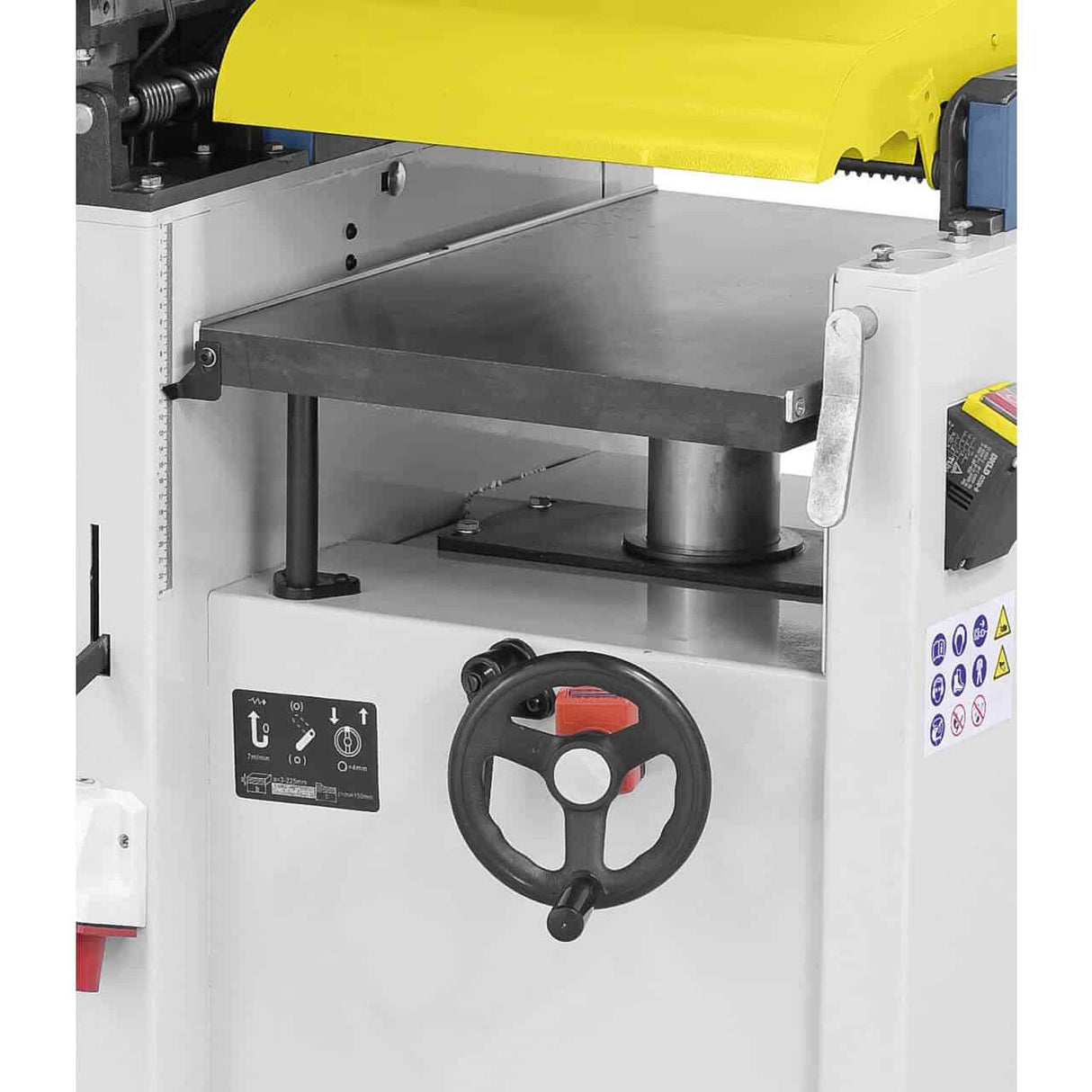

Pialla a spessore
| Specifica |
Valore |
| Larghezza utile |
405 mm |
| Altezza passaggio (min–max) |
5 – 230 mm |
| Lunghezza tavolo spessore |
600 mm |
| Asportazione max |
4 mm |
| Avanzamento |
7 m/min |
Motore e alimentazione
| Specifica |
Valore |
| Potenza motore S1 (100%) |
4,0 kW (5,5 CV) |
| Potenza motore S6 (40%) |
5,5 kW (7,5 CV) |
| Alimentazione |
400V – trifase |
| Attacco aspirazione |
Ø 120 mm |
Dimensioni e peso
| Specifica |
Valore |
| Dimensioni macchina (L × P × H) |
1.650 × 1.000 × 1.000 mm |
| Peso netto |
ca. 255 kg |
Conformità e sicurezza
| Specifica |
Valore |
| Marcatura |
CE |
| Direttiva |
Macchine 2006/42/CE |
| Dispositivi di sicurezza |
Interruttore ON/OFF con sganciatore di minima tensione, protezione albero pialla, blocco anti-riavvio |
Dotazione standard
- 3 coltelli HSS montati
- Calibro di registrazione coltelli

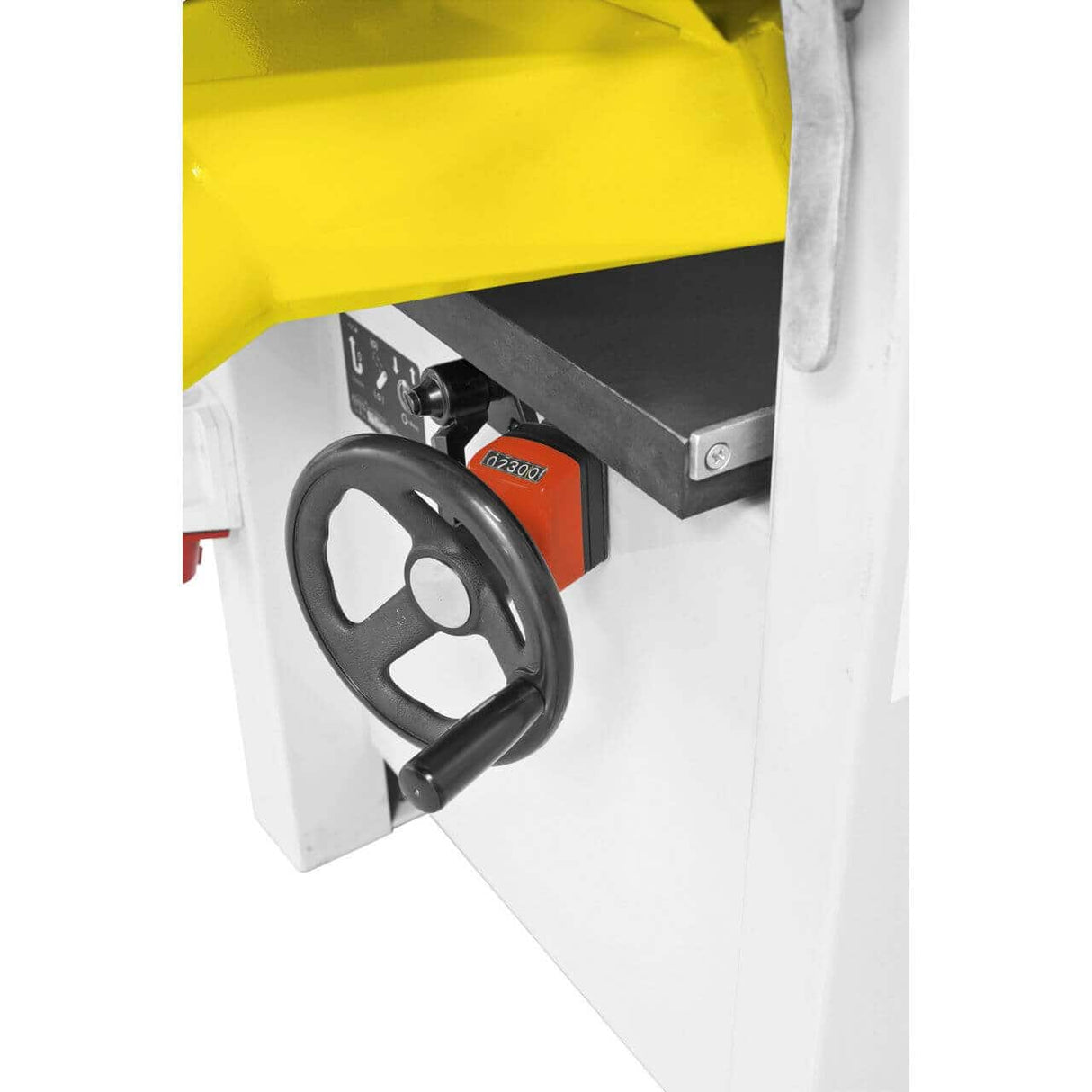

- Display digitale per tavolo a spessore
- Spingitoio
Domande frequenti

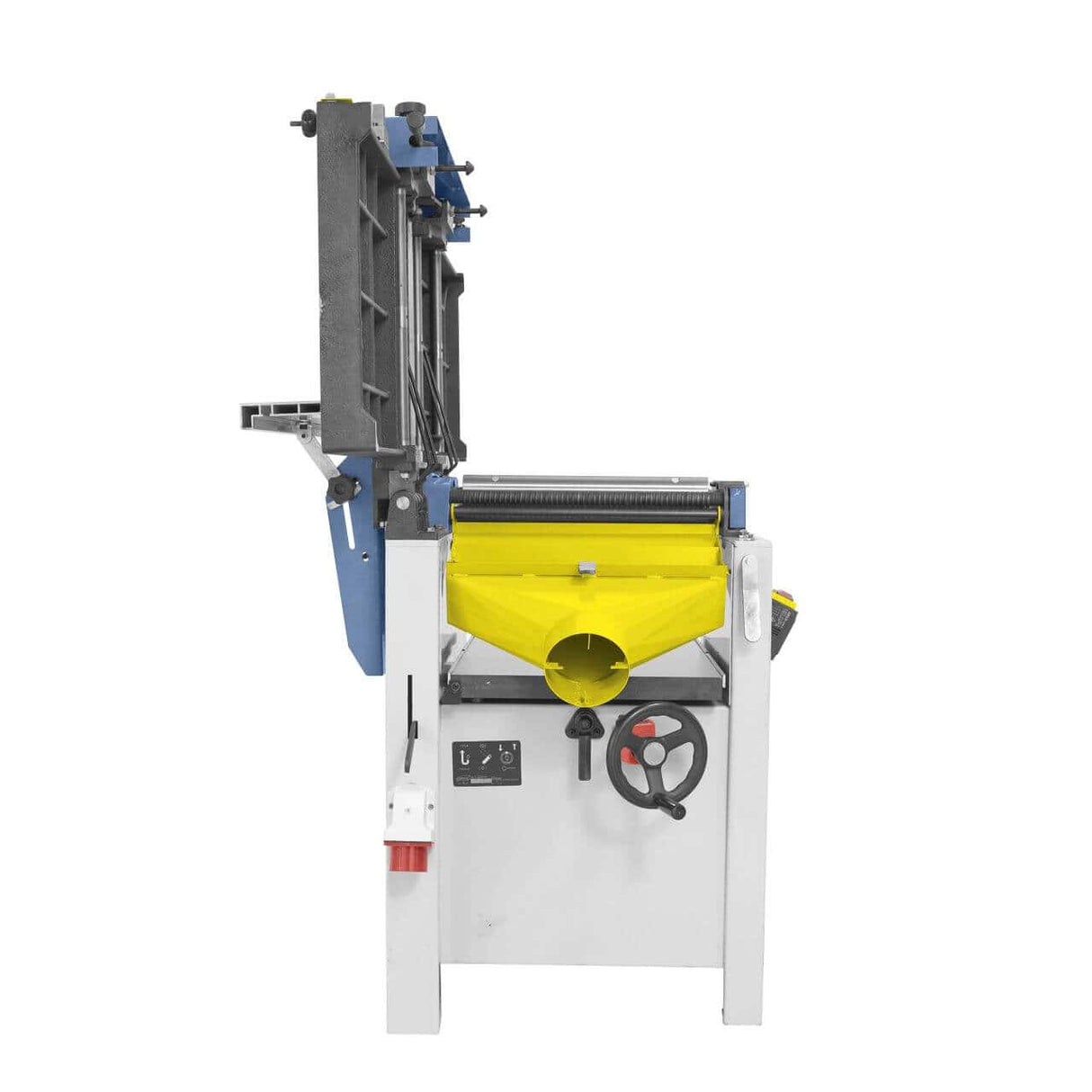

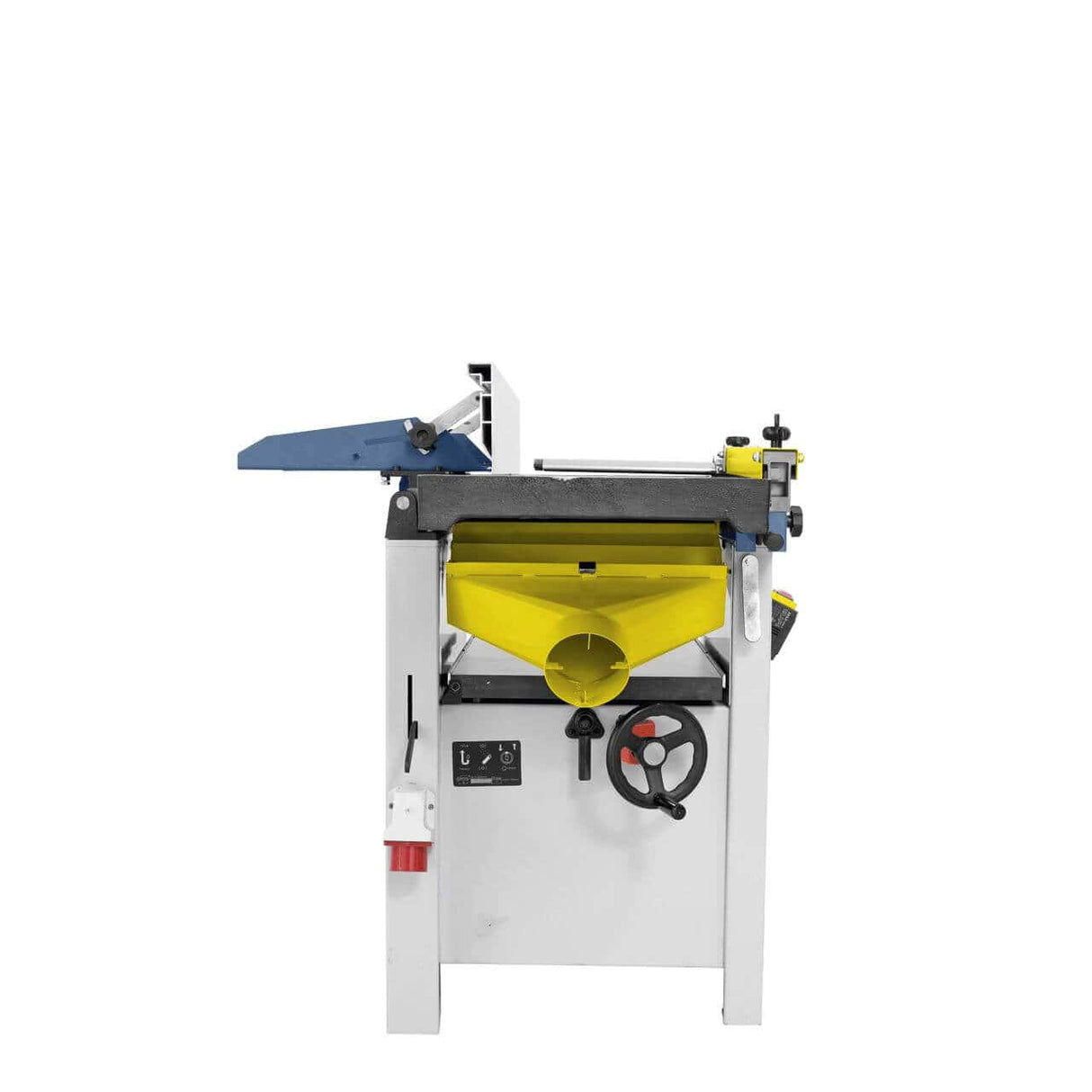

Perché l'attacco aspirazione è Ø 120 mm invece di Ø 100 mm?
Con 405 mm di larghezza di lavoro il volume di trucioli prodotto per metro avanzato è circa il 30% superiore rispetto a una pialla da 310 mm. L'attacco da Ø 120 mm permette di smaltire questo volume senza riduzione della portata d'aria e senza ostruzioni. Se si dispone solo di aspiratori con tubo Ø 100 mm è possibile utilizzare un riduttore, ma la portata effettiva si riduce del 20-30%: sufficiente per uso intermittente, non ottimale per cicli continuativi intensivi.
Qual è la differenza tra FS 410 N e AD 410?
La FS 410 N ha motore più potente (4,0 kW S1 vs 3,0 kW), velocità albero più alta (5.500 vs 4.300 giri/min), asportazione a spessore maggiore (4 vs 5 mm), attacco aspirazione Ø 120 mm (vs 100 mm) e display digitale di serie. La AD 410 ha 4 coltelli HSS (vs 3 della FS 410 N) e pesa leggermente di più (340 vs 255 kg). Per uso professionale intensivo la FS 410 N è superiore; per uso meno intensivo la AD 410 è sufficiente a costo inferiore.
I 3 coltelli HSS sono sufficienti rispetto ai 4 della AD 410?
La qualità superficiale dipende dal numero di tagli per metro avanzato, non solo dal numero di coltelli. Con 3 coltelli a 5.500 giri/min e avanzamento a 7 m/min la FS 410 N produce circa 39 tagli per cm avanzato. Con 4 coltelli a 4.300 giri/min e 6 m/min la AD 410 produce circa 29 tagli per cm. La FS 410 N produce quindi una finitura superficiale teoricamente superiore, nonostante abbia un coltello in meno.
Con quale frequenza vanno sostituiti i coltelli HSS?
In uso professionale continuativo (6-8 ore/giorno) su legni medi i 3 coltelli HSS richiedono affilatura ogni 2-3 settimane. La velocità albero elevata (5.500 giri/min) produce qualità superiore ma anche maggiore usura del filo rispetto ad alberi più lenti. I coltelli sono disponibili come ricambio originale Bernardo da magazzino Krollit con spedizione 3-5 giorni lavorativi.
Quanto spazio serve per la FS 410 N in laboratorio?
L'ingombro macchina è 1.650 × 1.000 × 1.000 mm. Con 405 mm di larghezza di lavoro serve uno spazio libero di almeno 2,5-3 m davanti e dietro per la movimentazione dei pezzi più grandi. Con 255 kg la consegna avviene su pallet.
