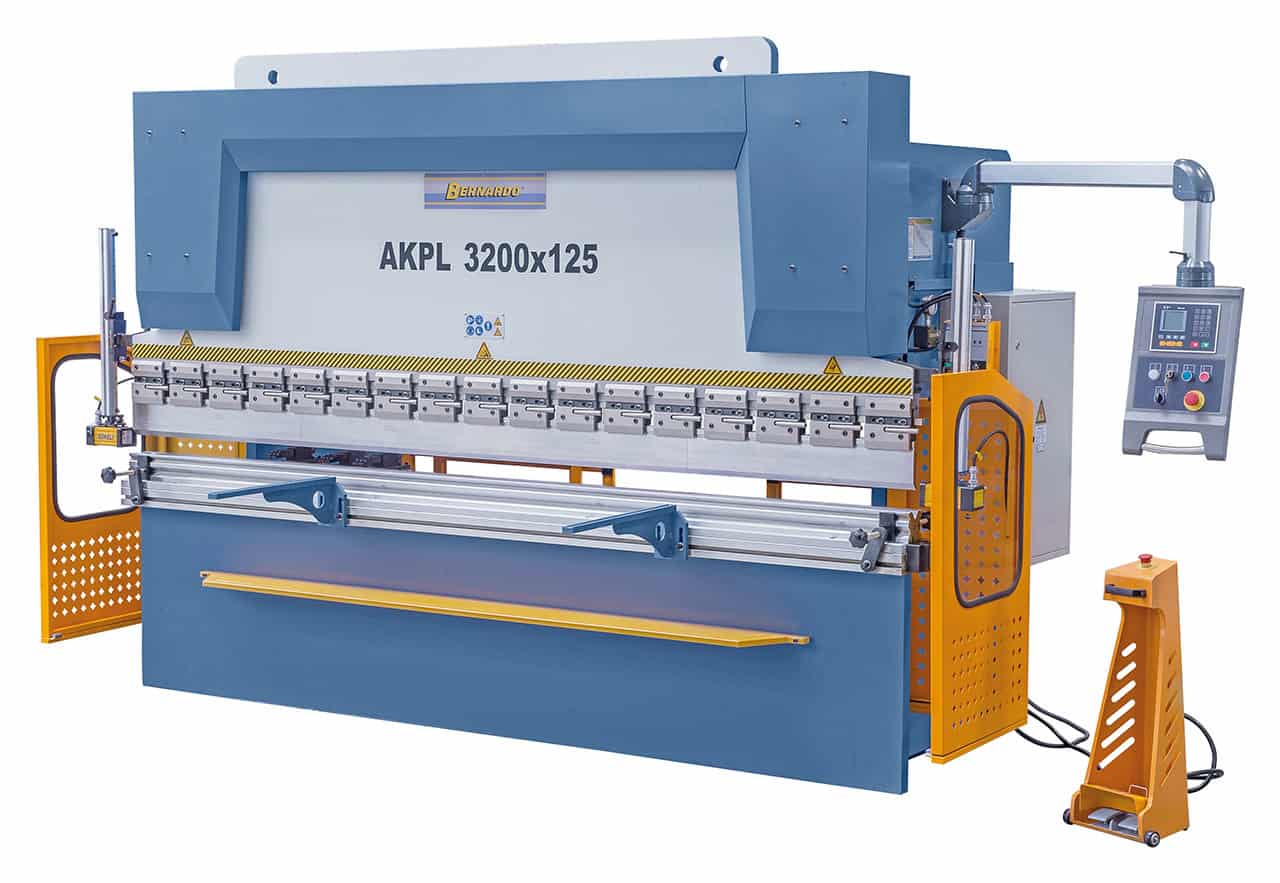

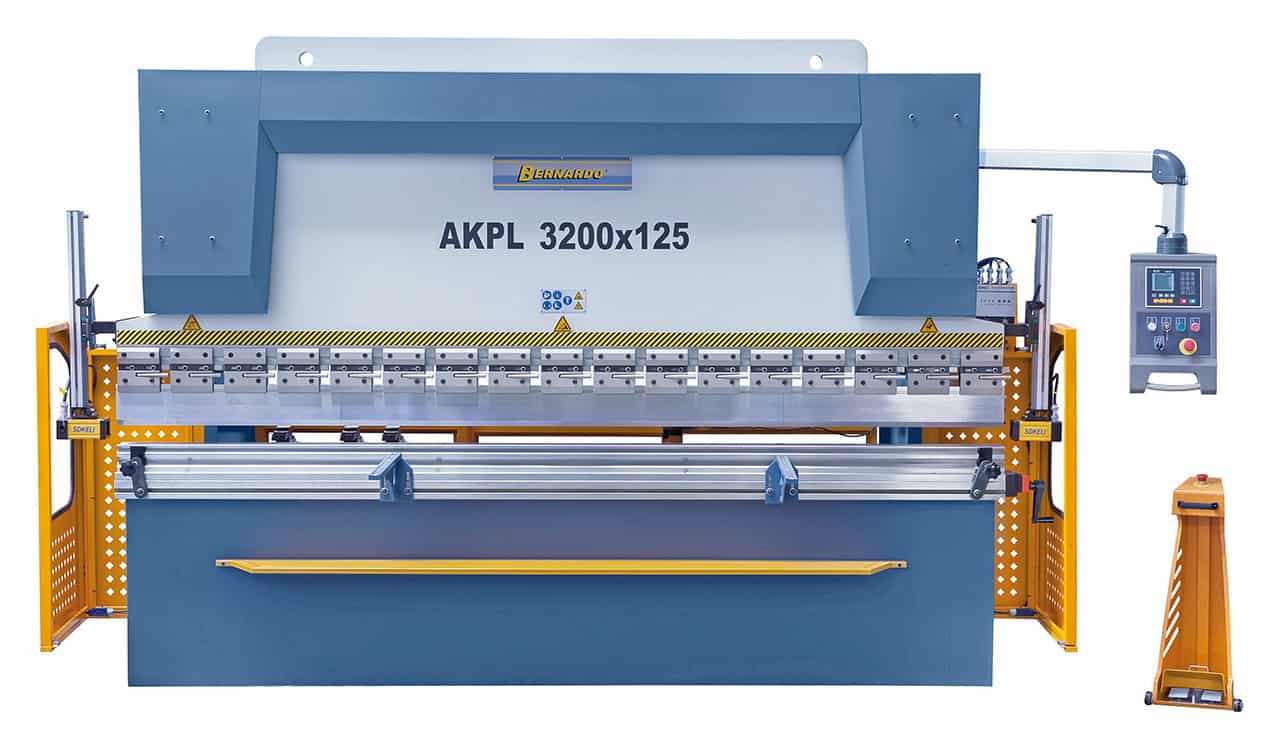

Bernardo Pressa piegatrice idraulica AKPL 3200 x 125

Bernardo Pressa piegatrice idraulica AKPL 3200 x 125

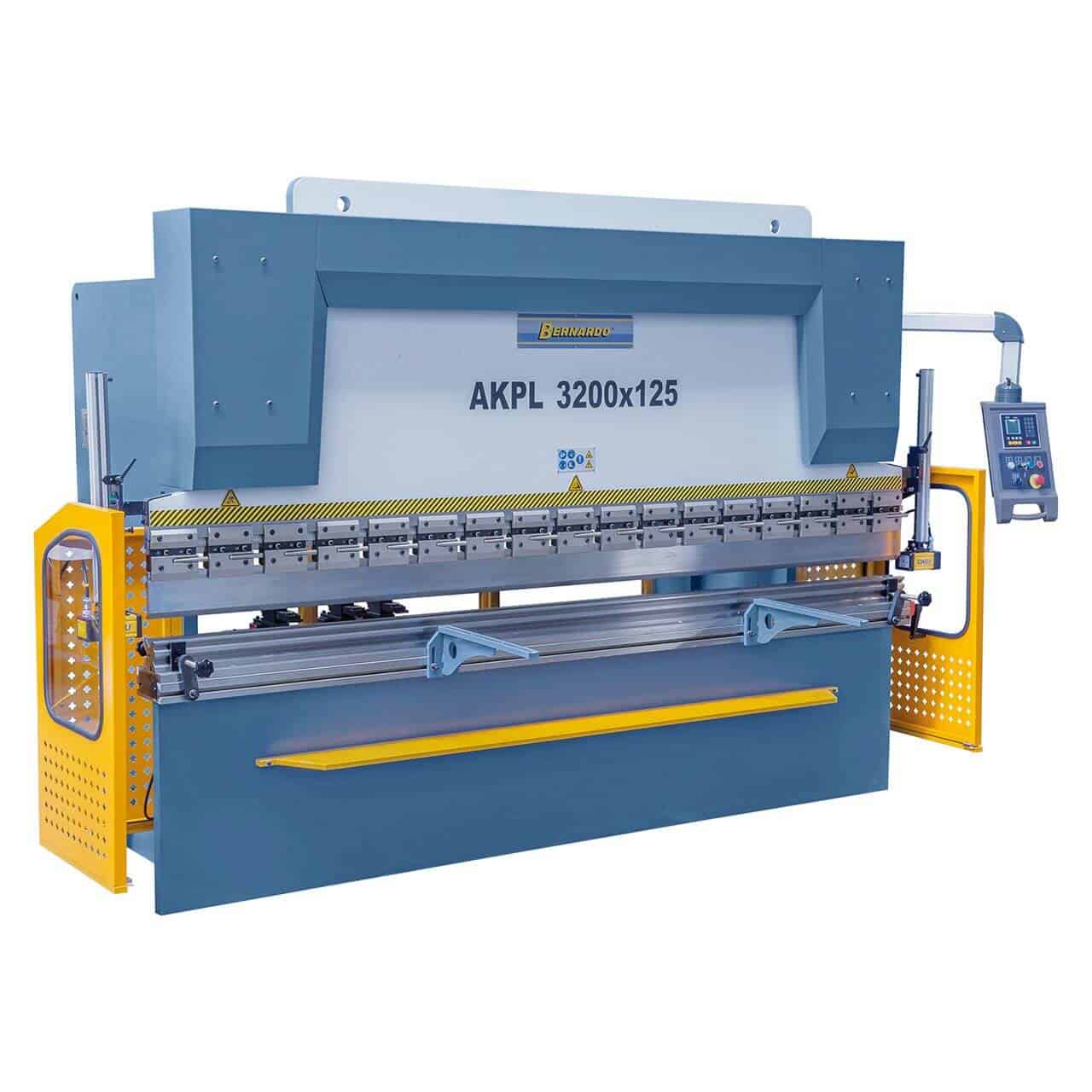

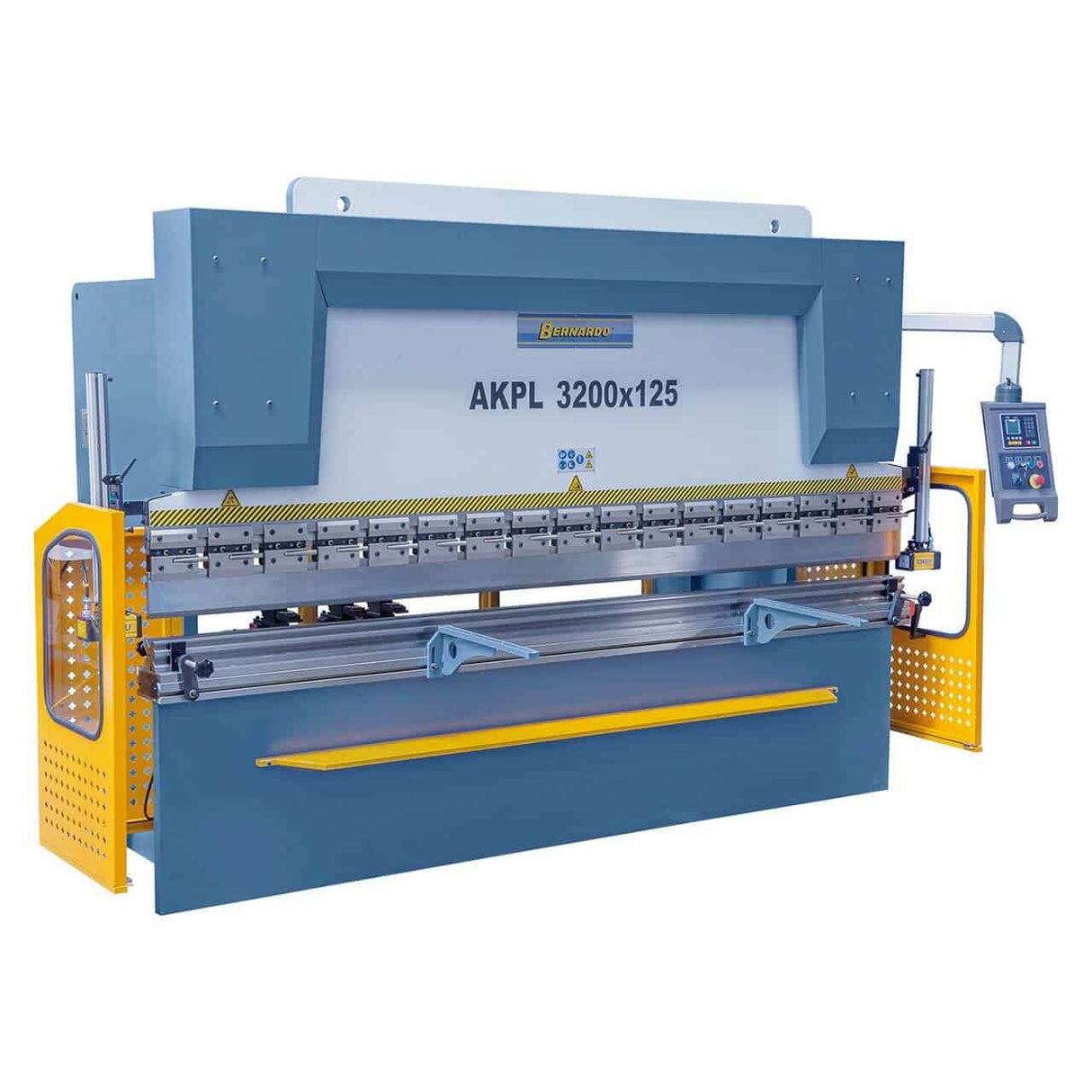

La piegatrice idraulica AKPL 3200 x 125 è progettata per pieghe uniformi, precise e ripetibili su lamiere di grandi dimensioni. Con una forza di piegatura da 125 tonnellate e una lunghezza utile di 3200 mm, offre elevate prestazioni e affidabilità anche nelle lavorazioni più impegnative. Il sistema di bombatura manuale del banco, fornito di serie, consente di compensare le deformazioni naturali e ottenere pieghe perfettamente lineari. Il telaio robusto in acciaio privo di tensioni, i cilindri sincronizzati e il riscontro posteriore con vite a ricircolo di sfere garantiscono massima stabilità e precisione. Il controllo numerico NC E21S, semplice e intuitivo, rende la gestione della macchina rapida ed efficiente, mentre il sistema di cambio rapido degli utensili riduce i tempi di setup.

Specifiche principali

Forza di piegatura da 125 tonnellate con lunghezza utile di 3200 mm

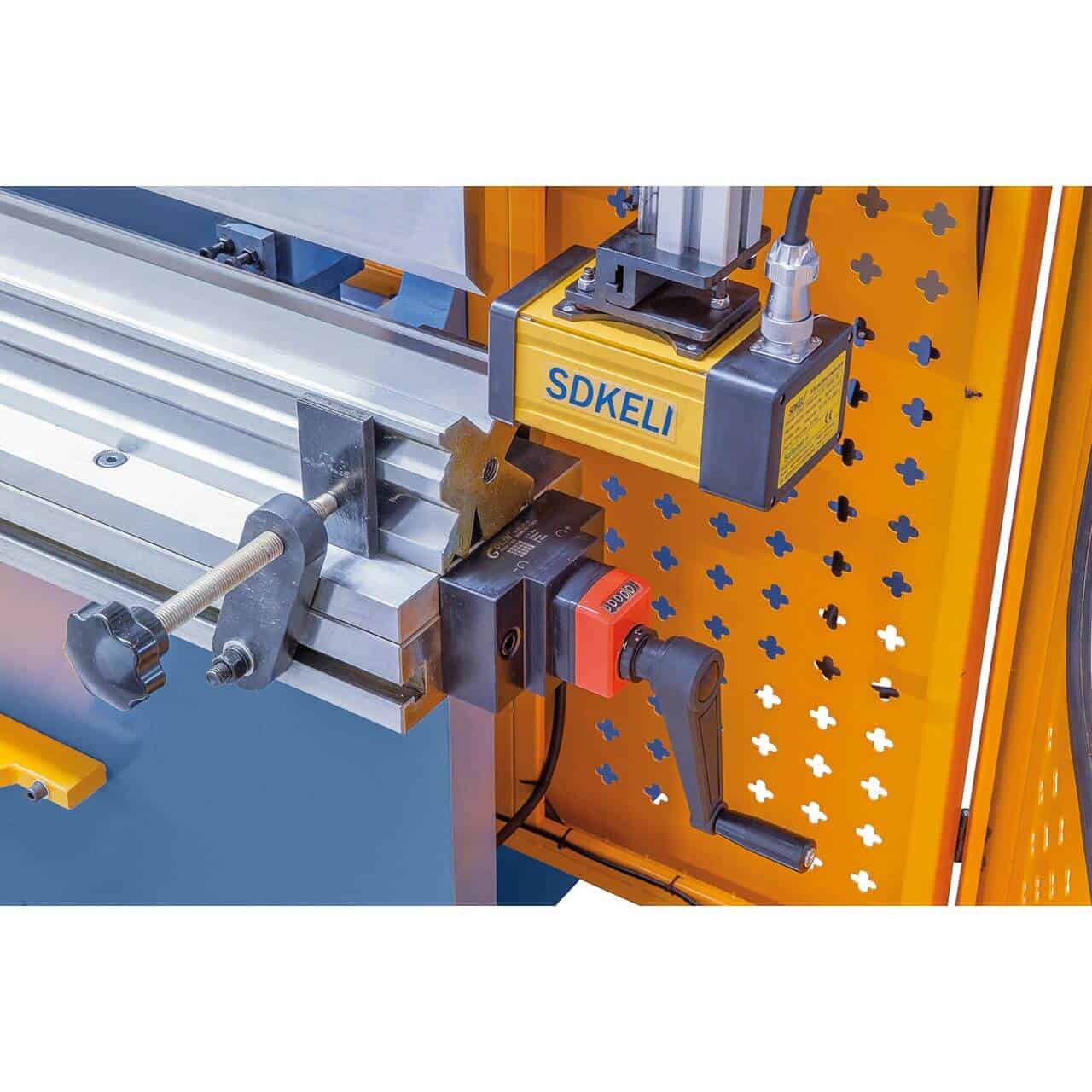

Sistema di bombatura manuale del banco incluso di serie per pieghe uniformi
Cilindri sincronizzati per una discesa parallela del traverso superiore

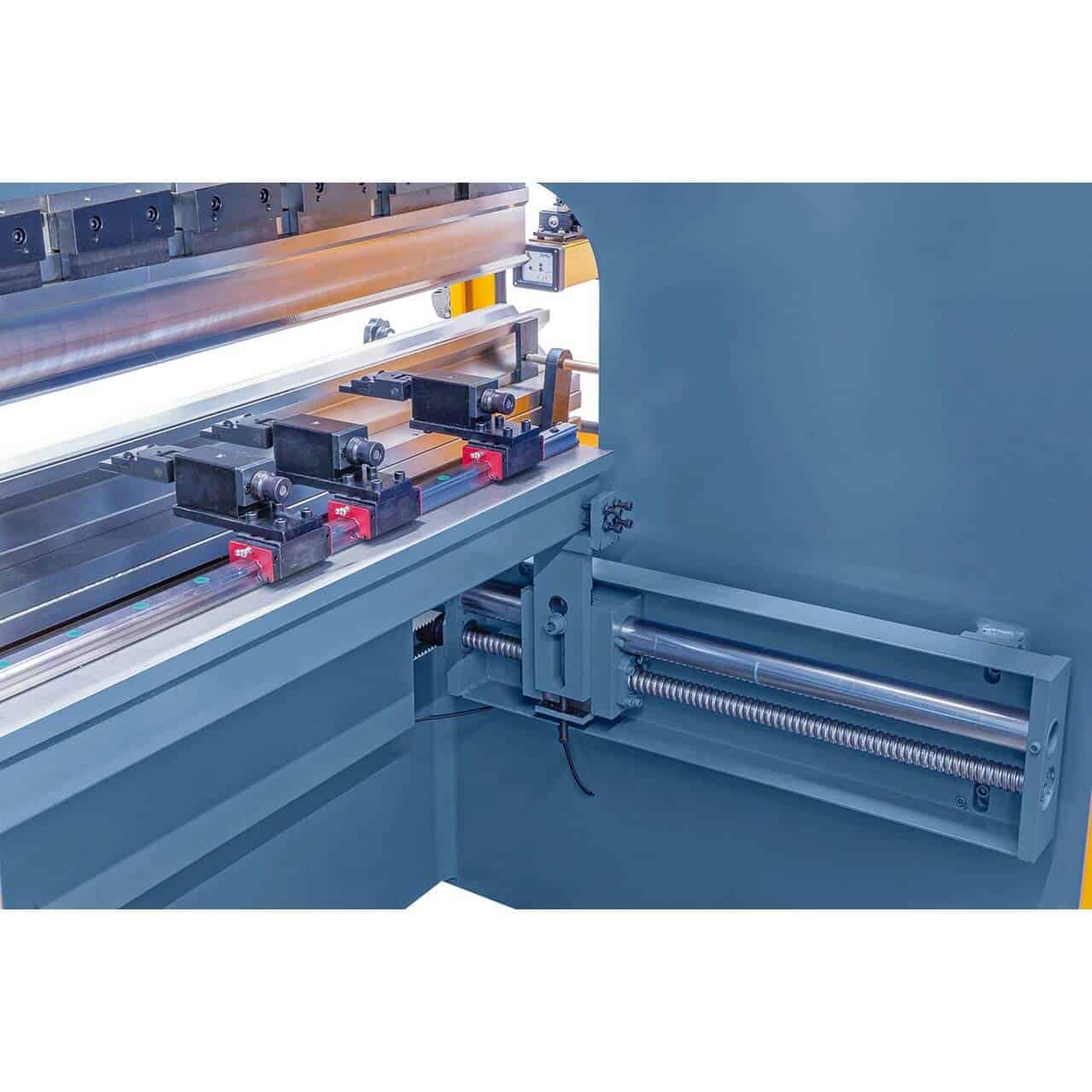

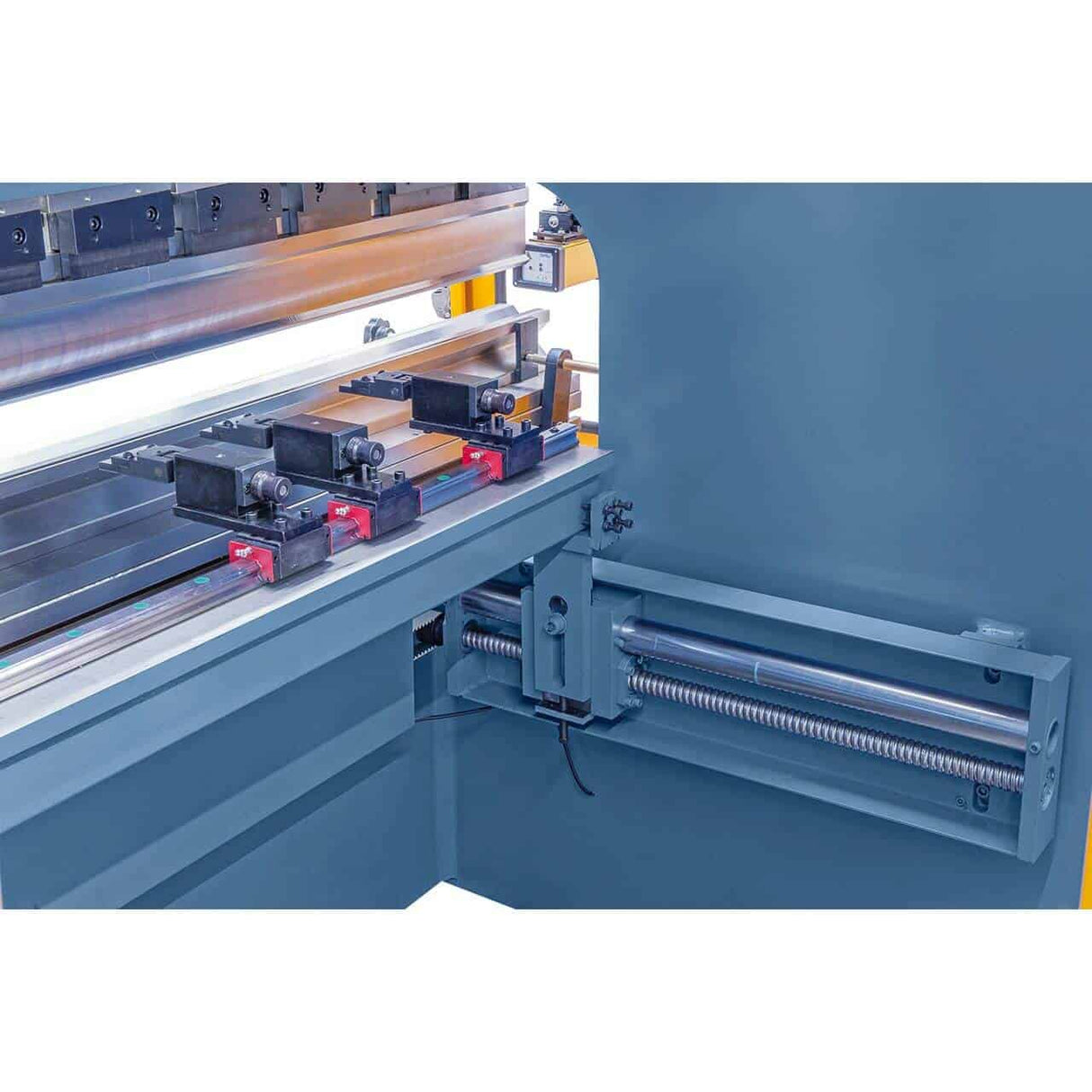

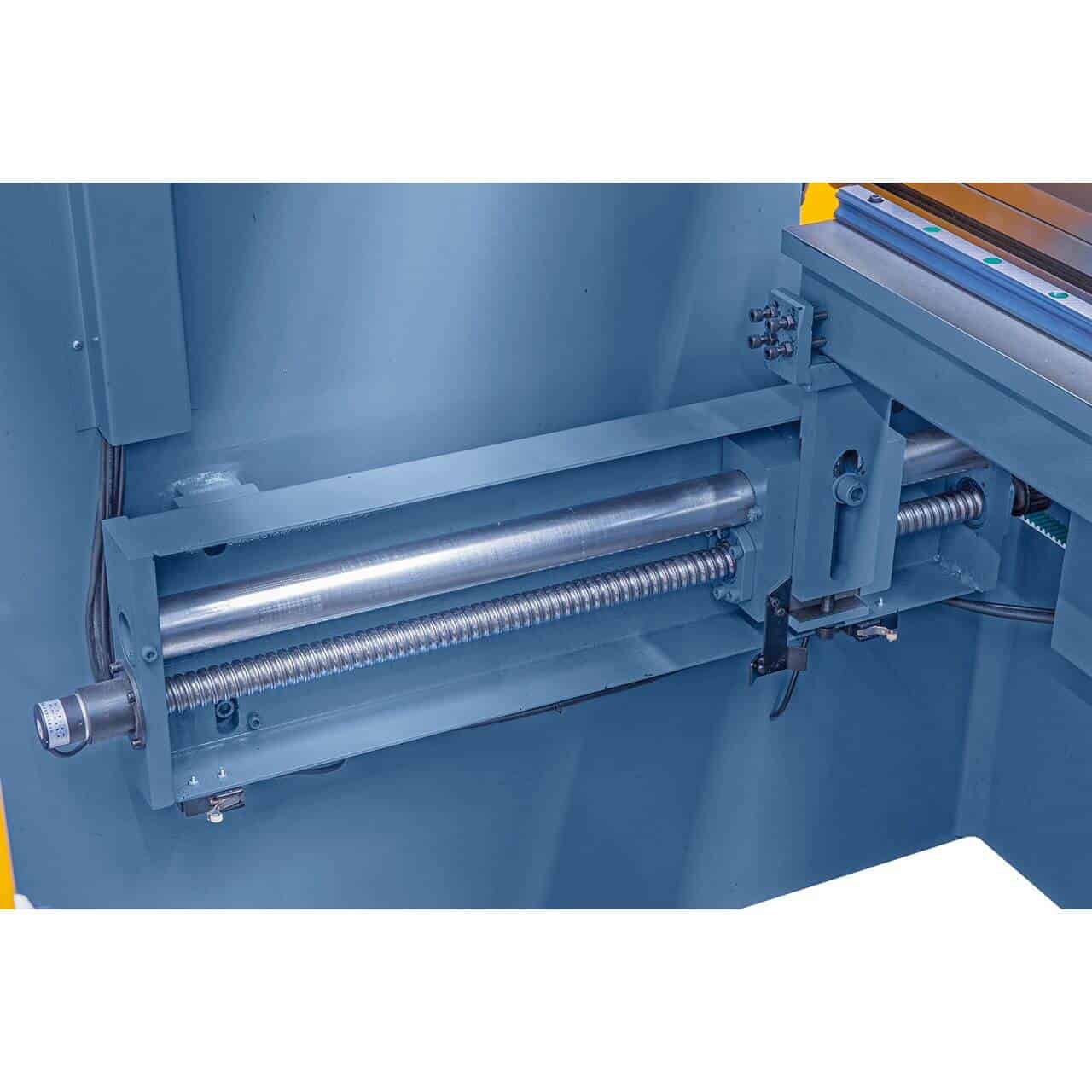

Riscontro posteriore con vite a ricircolo di sfere (0–600 mm) ad alta precisione

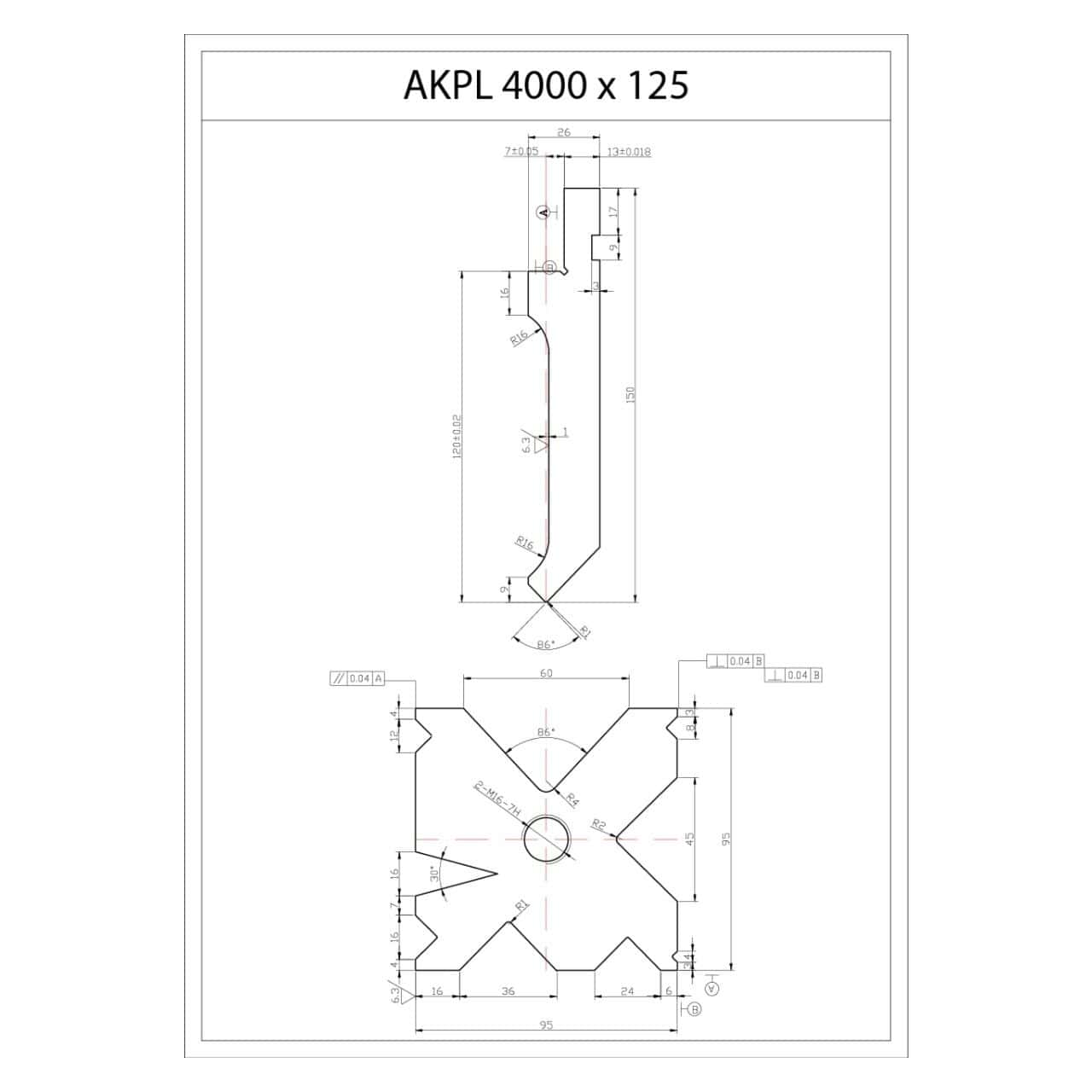

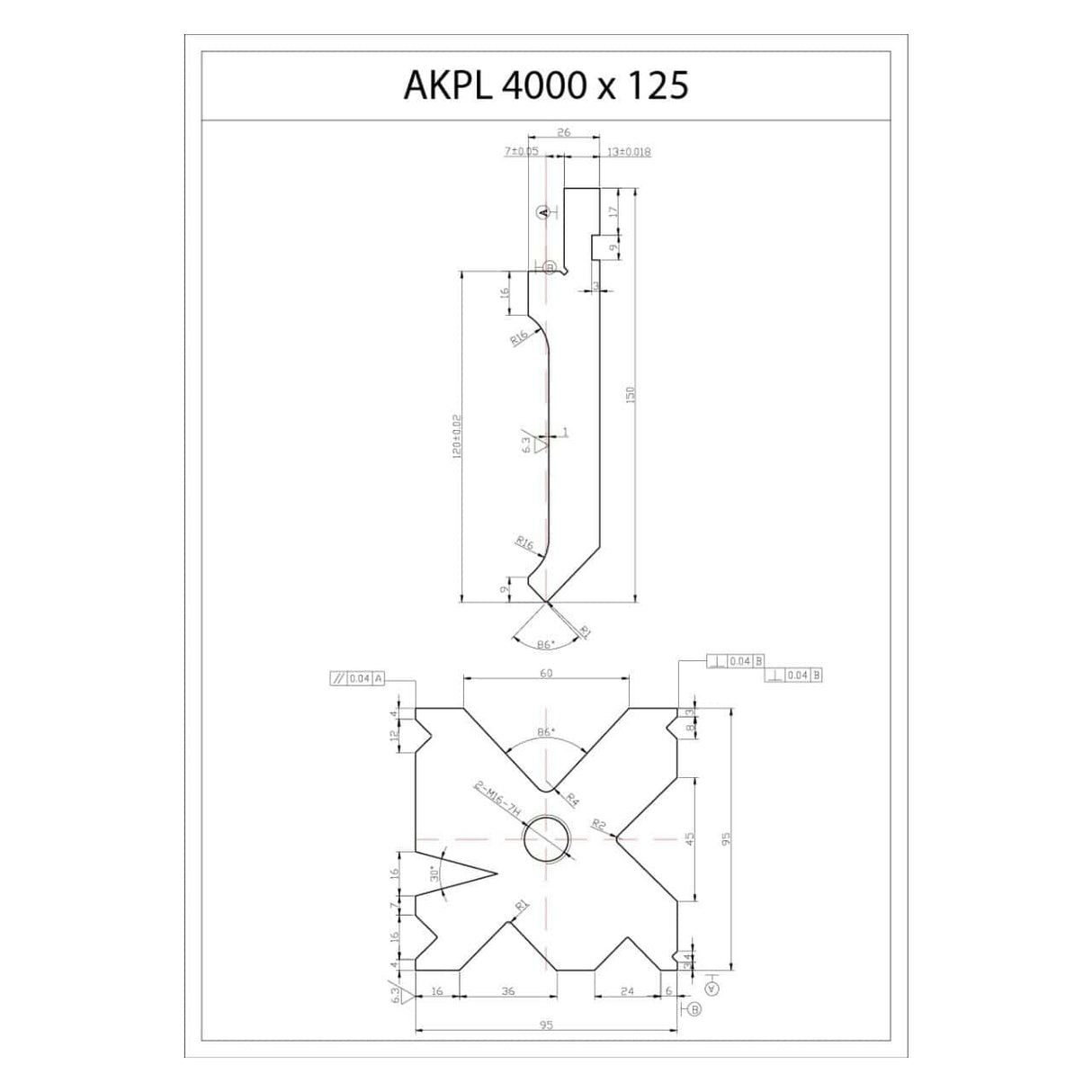

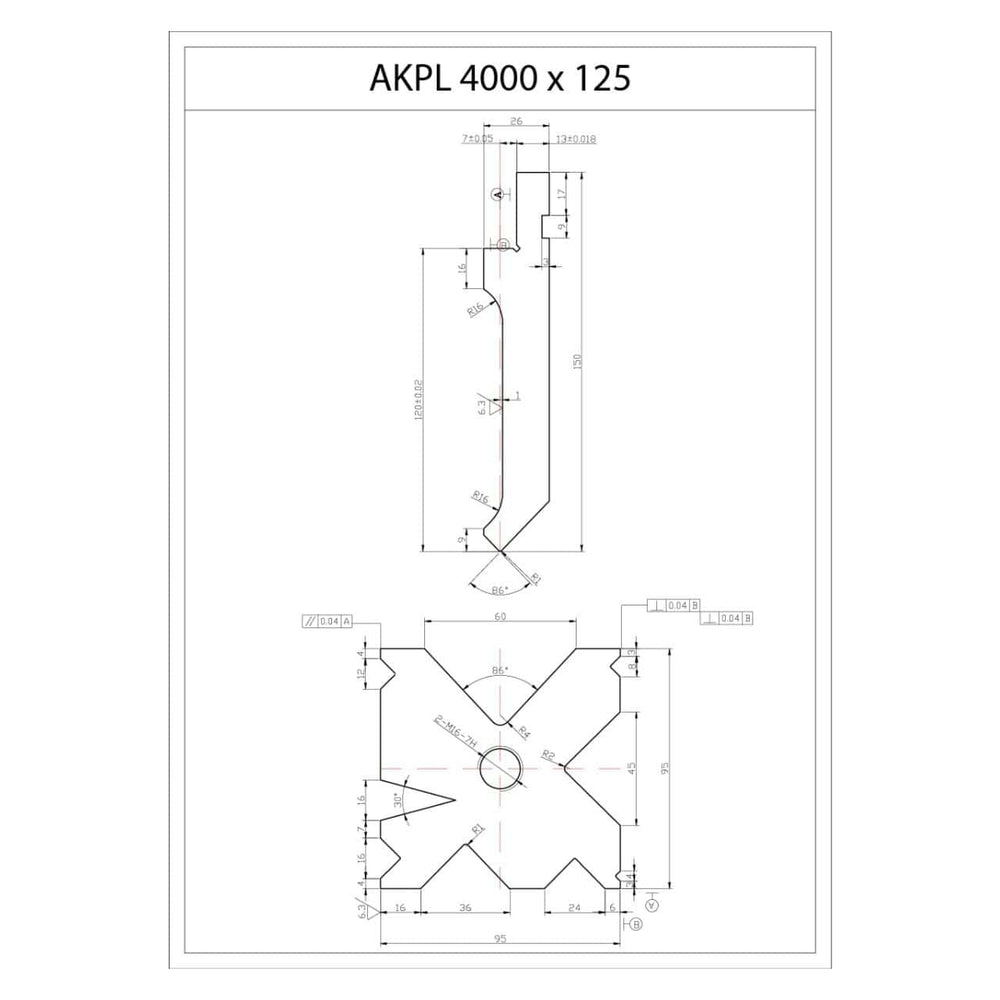

Utensile superiore segmentato con bloccaggio rapido
Utensile inferiore con 9 aperture a V per diverse tipologie di piega

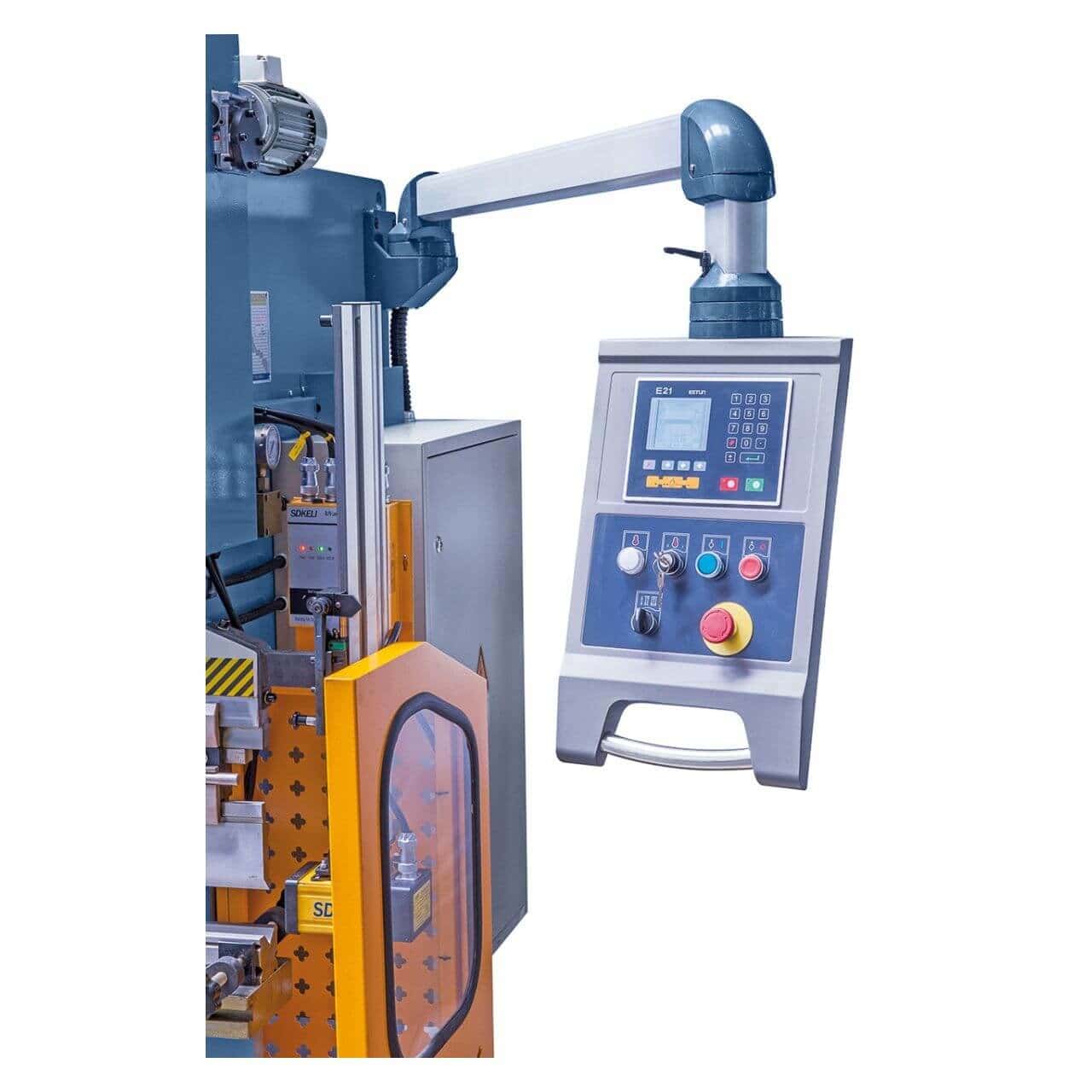

Controllo numerico NC E21S integrato e facile da usare
Telaio in acciaio ad alta resistenza, stabile e privo di tensioni

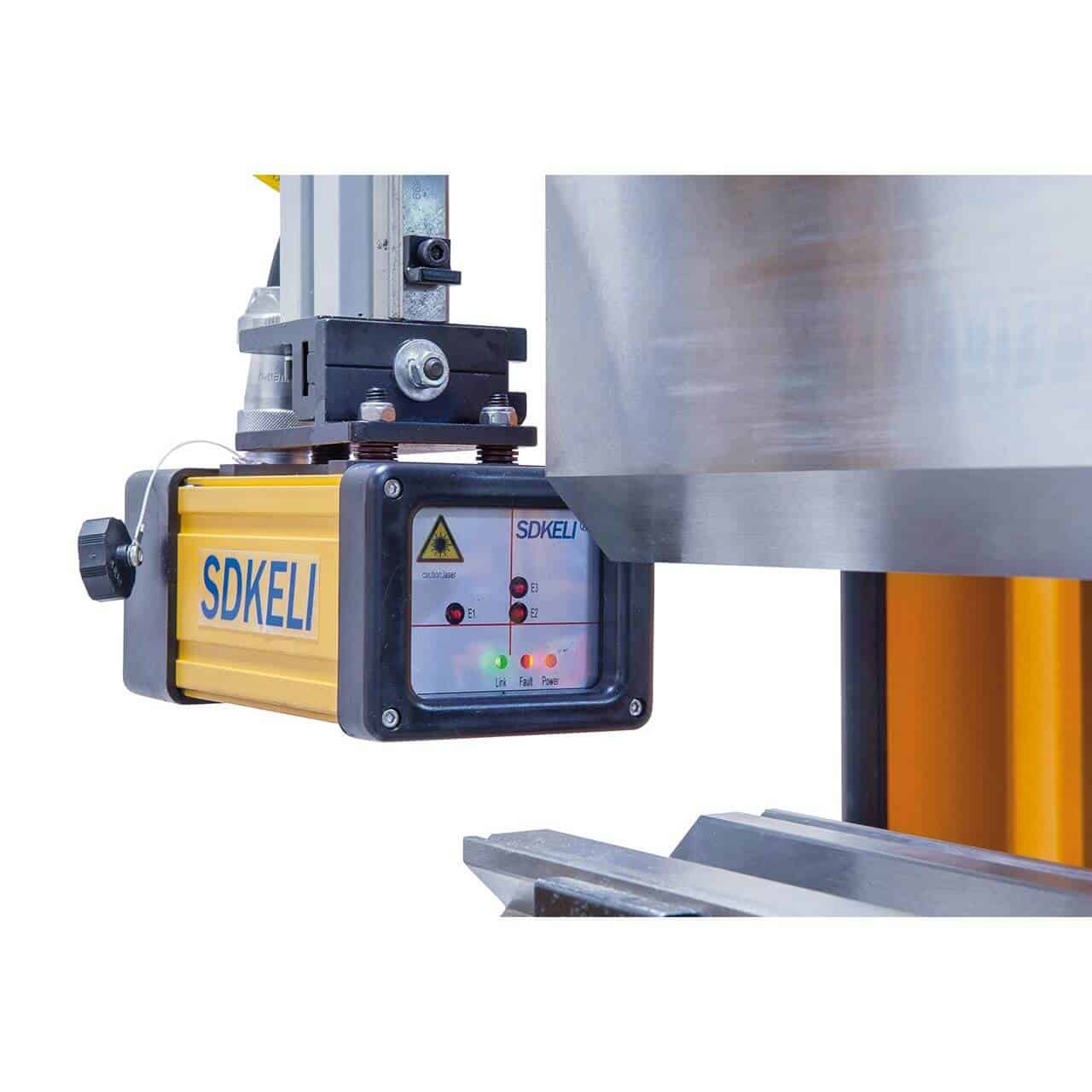

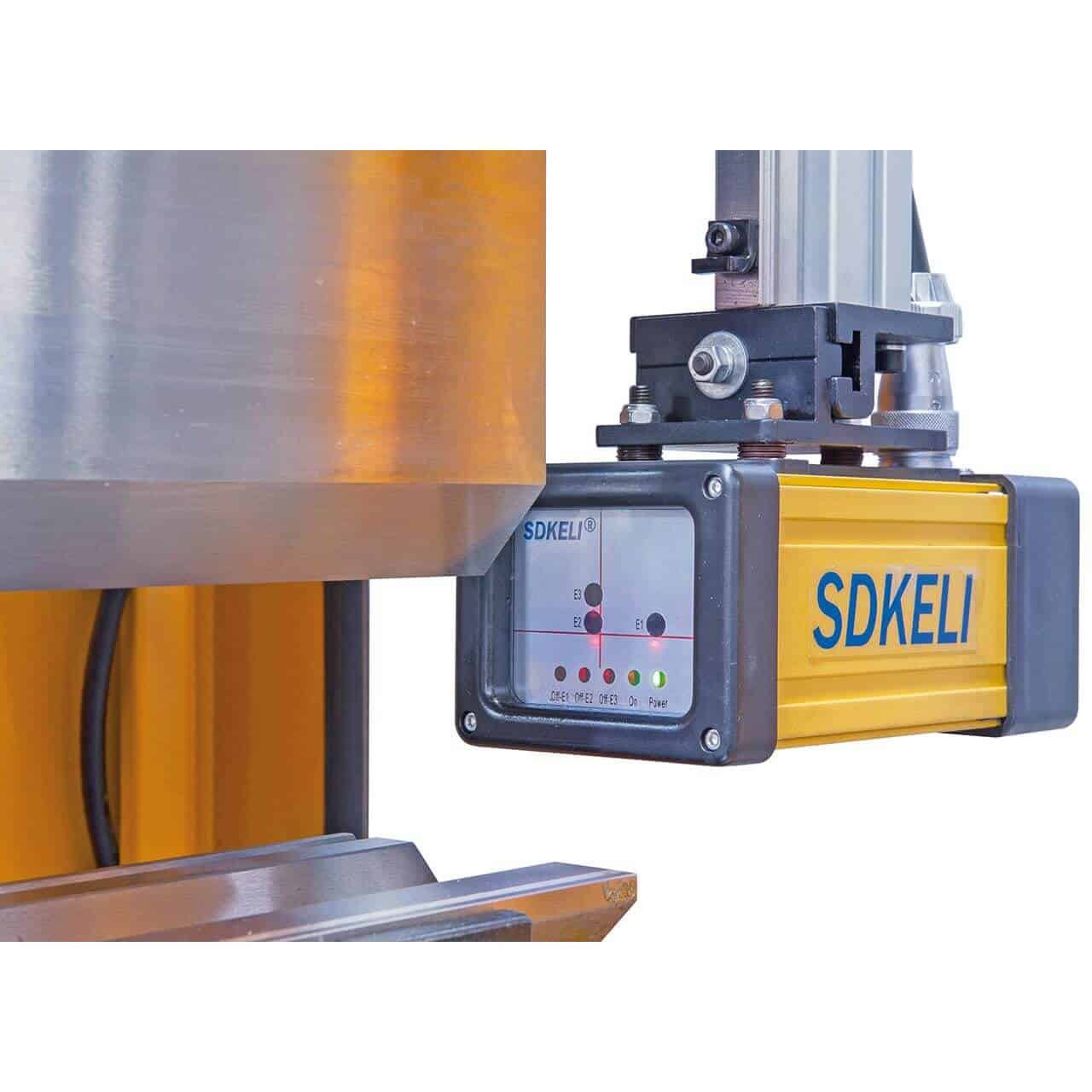

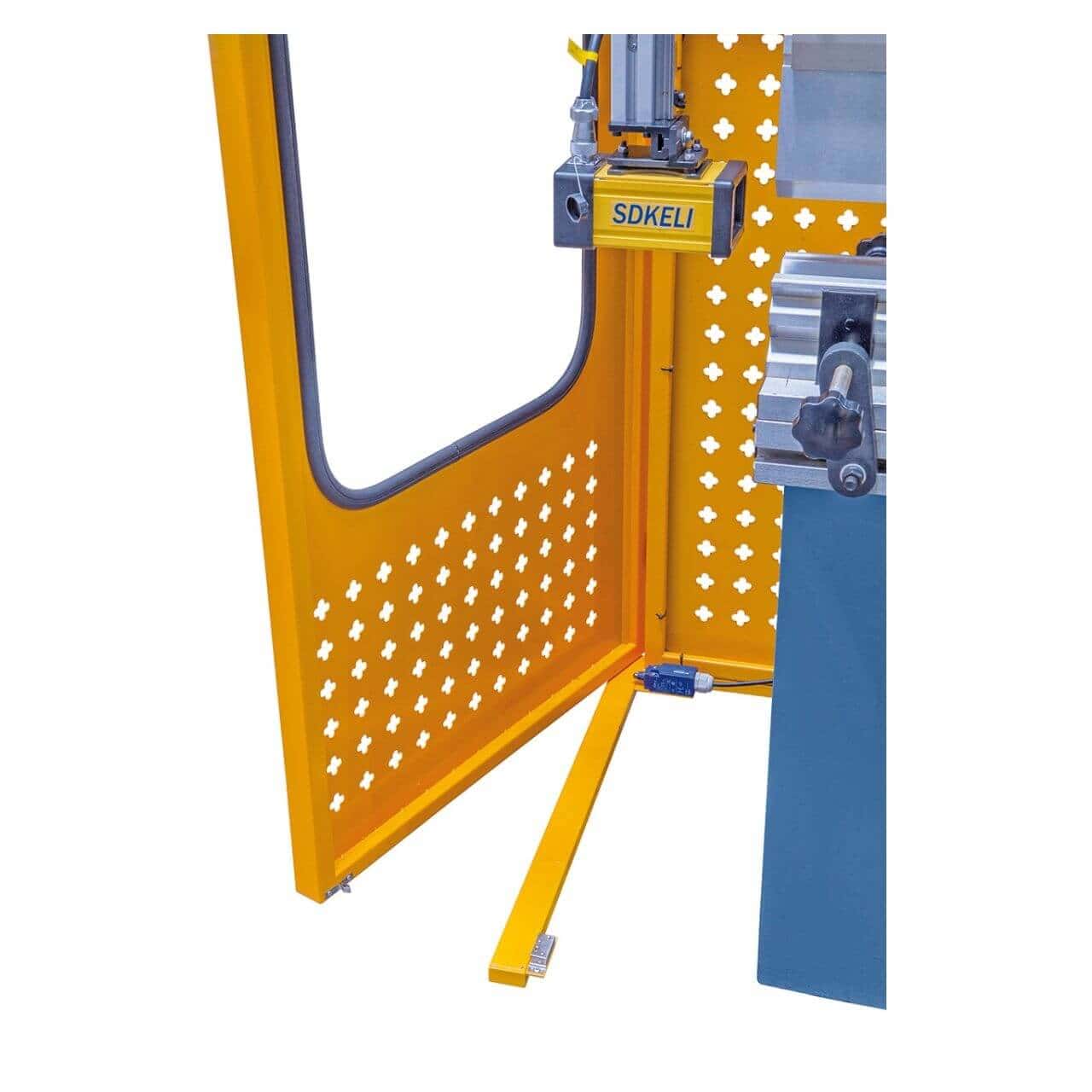

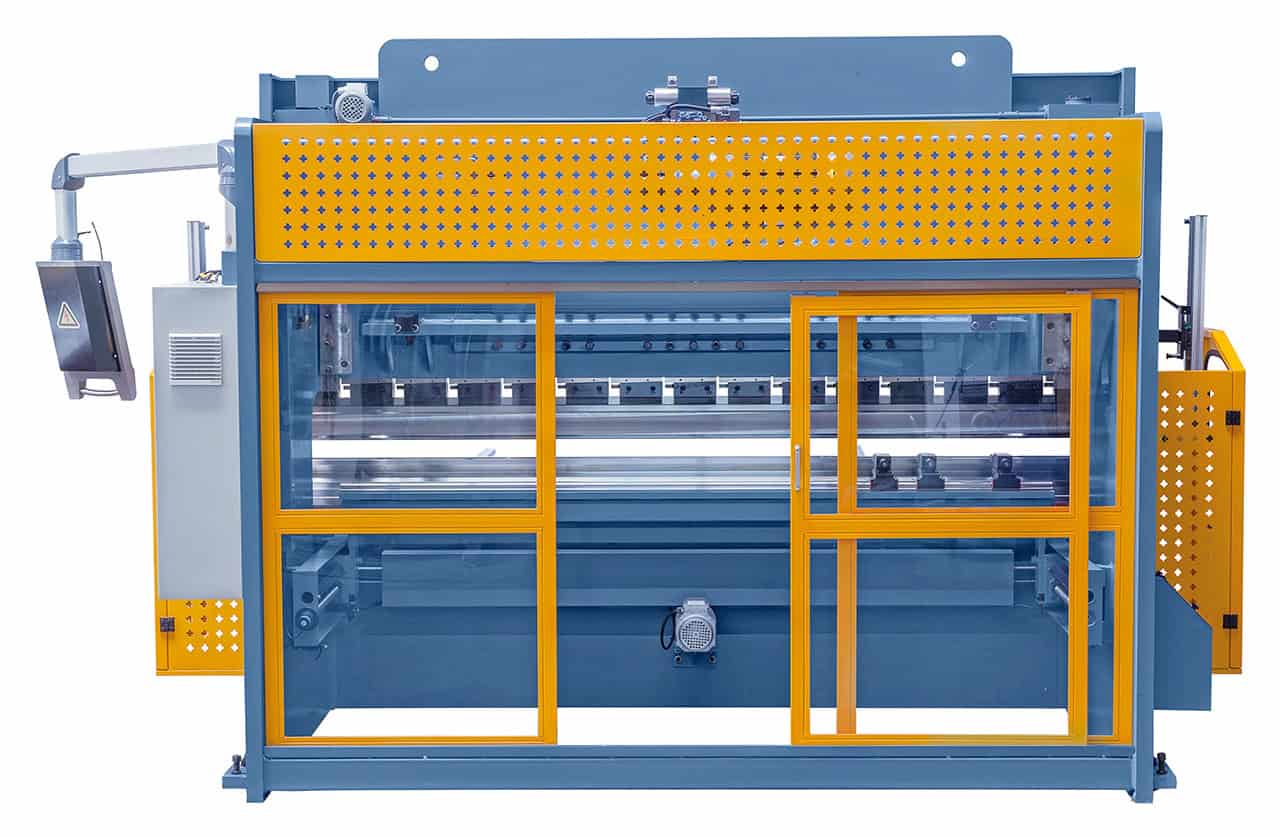

Sistema di sicurezza SDKELI con griglia protettiva e pedale di emergenza

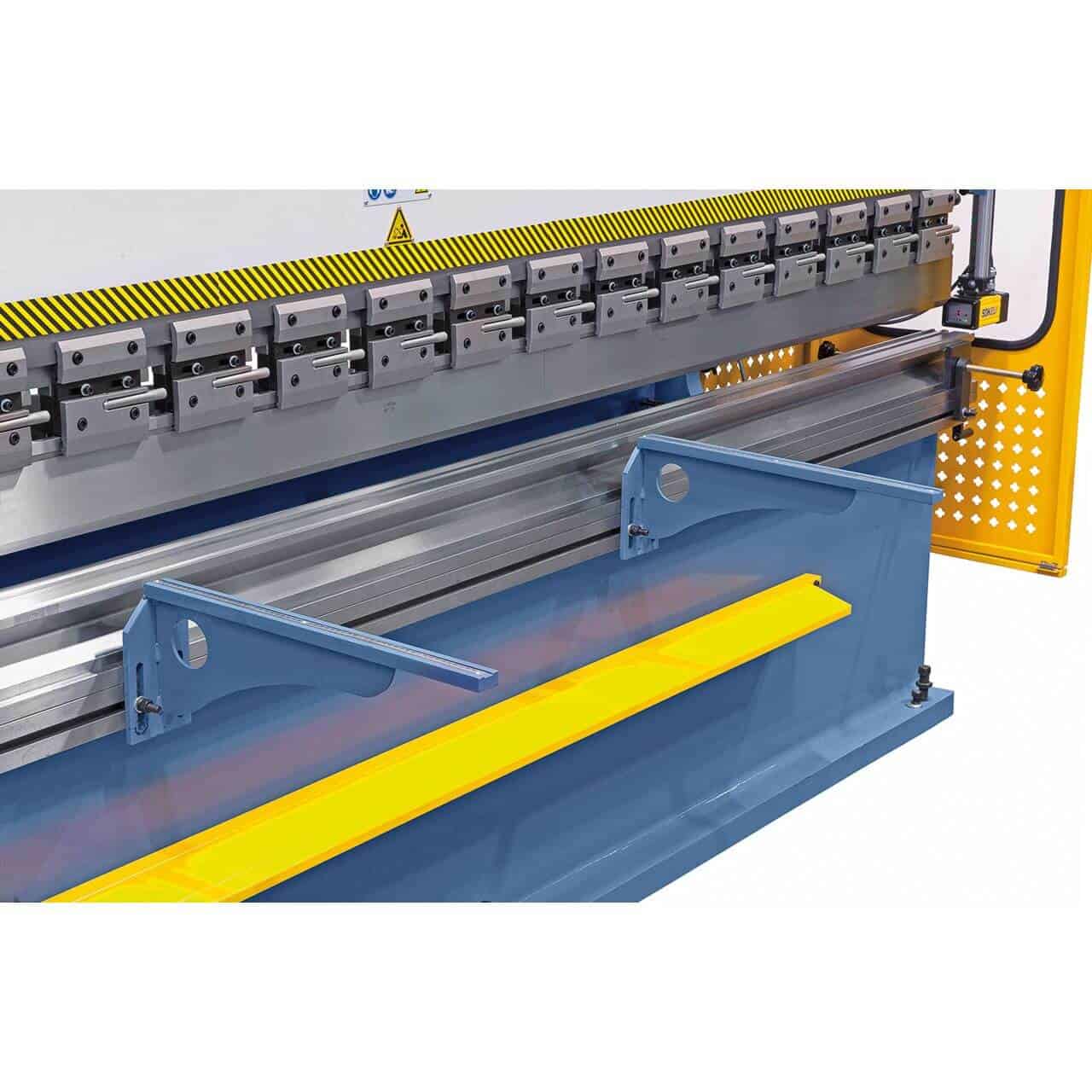

Supporti frontali per lamiera inclusi

Tabella tecnica

Caratteristiche	Dati
Pressione di piegatura	125 tonnellate
Lunghezza utile	3200 mm
Distanza tra i montanti	2600 mm
Corsa del pistone	110 mm
Profondità della gola	320 mm
Riscontro posteriore (asse X)	0 – 600 mm
Larghezza tavola	210 mm
Altezza tavola	800 mm
Velocità di avvicinamento	90 mm/sec
Velocità di piegatura	8 mm/sec
Velocità di ritorno	90 mm/sec
Capacità serbatoio olio	260 litri
Potenza motore	7,5 kW
Dimensioni (L x P x H)	3650 x 2080 x 2300 mm
Peso complessivo	ca. 7200 kg

Contenuto della confezione
Sistema di bombatura manuale del banco
Riscontro posteriore con vite a ricircolo di sfere
Utensile superiore segmentato con sistema di bloccaggio rapido
Utensile inferiore con 9 V
Supporti anteriori per lamiera
Controllo numerico NC E21S
Dita del riscontro regolabili in altezza
Sistema di sicurezza SDKELI

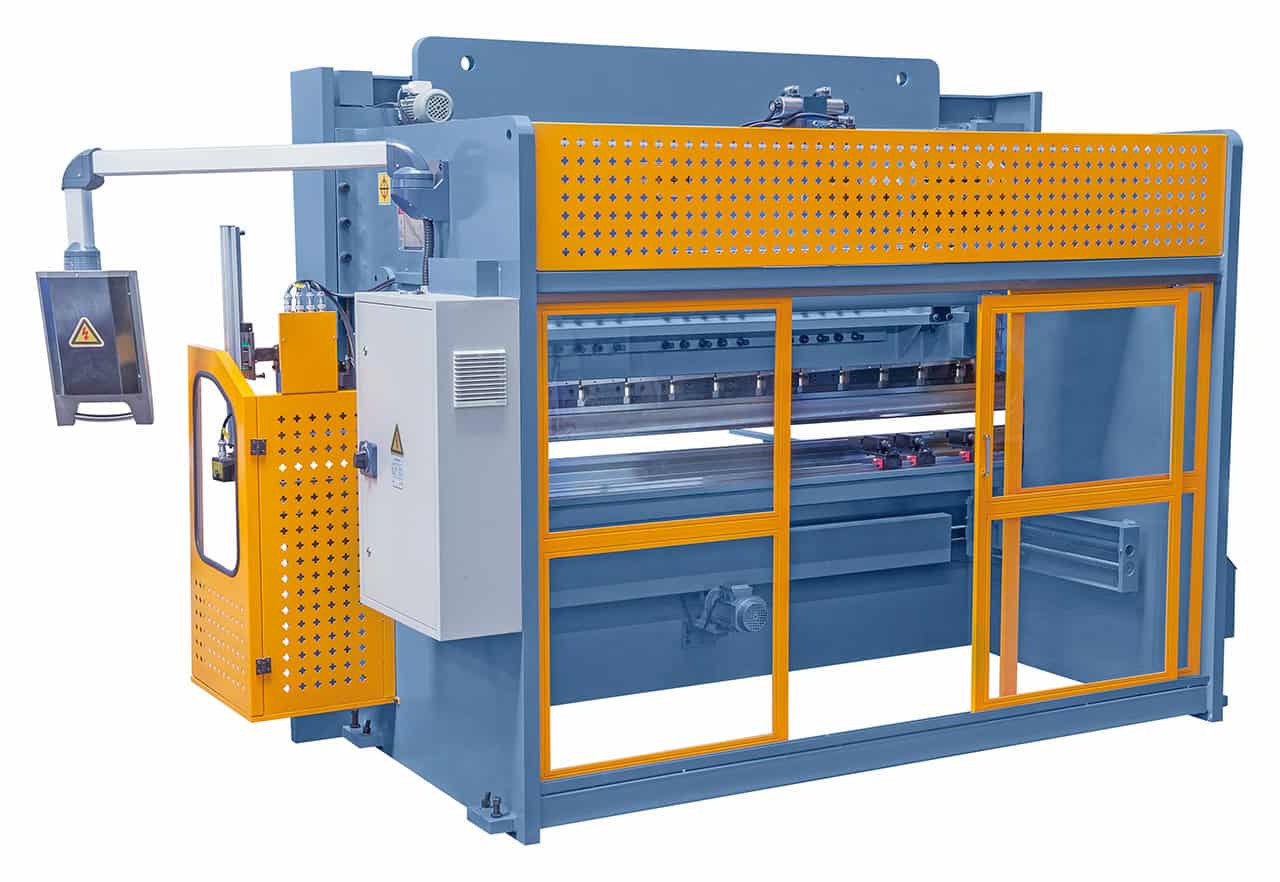

Griglia protettiva laterale
Pedale di comando con arresto di emergenza

Logistica

Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.

Domande frequenti

Come si calcola la forza di piegatura necessaria?

Formula base: F (kN) = (8 × spessore² × resistenza × lunghezza) / apertura V. Per acciaio S235 (400 N/mm²) con V = 8× spessore: F ≈ 50 kN/m per ogni mm di spessore. Esempio: 2 mm su 2.000 mm → circa 200 kN (20T). La AKPL va scelta con forza nominale almeno 20% superiore alla forza calcolata. Per materiali diversi o geometrie complesse contattare Krollit per verifica.

Qual è lo spessore massimo su acciaio inox con la AKPL?

La capacità nominale è riferita all'acciaio S235 (400 N/mm²). Su acciaio inox AISI 304 (620 N/mm²) la capacità si riduce del 35–40%. Su alluminio 5052 (195 N/mm²) aumenta del 50%. Verificare con Krollit per materiali specifici.

Punzoni e matrici sono intercambiabili con altri costruttori?

Le presse piegatrici AKPL usano attacchi punzone standard europeo (Wila/Wilson tooling). La compatibilità con utensili di altri produttori va verificata caso per caso — preferibile usare punzoni e matrici originali Bernardo per garantire la correttezza delle forze di serraggio e la sicurezza. Contattare Krollit per la disponibilità di utensili specifici.

Il riscontro posteriore è motorizzato o manuale?

Dipende dalla versione. Le AKPL base hanno riscontro posteriore manuale con regolazione a vite. Le versioni con NC integrato hanno riscontro motorizzato posizionato automaticamente dalla macchina. Verificare nella tabella tecnica del modello specifico.

Ricambi e assistenza disponibili?

Ricambi originali Bernardo disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
