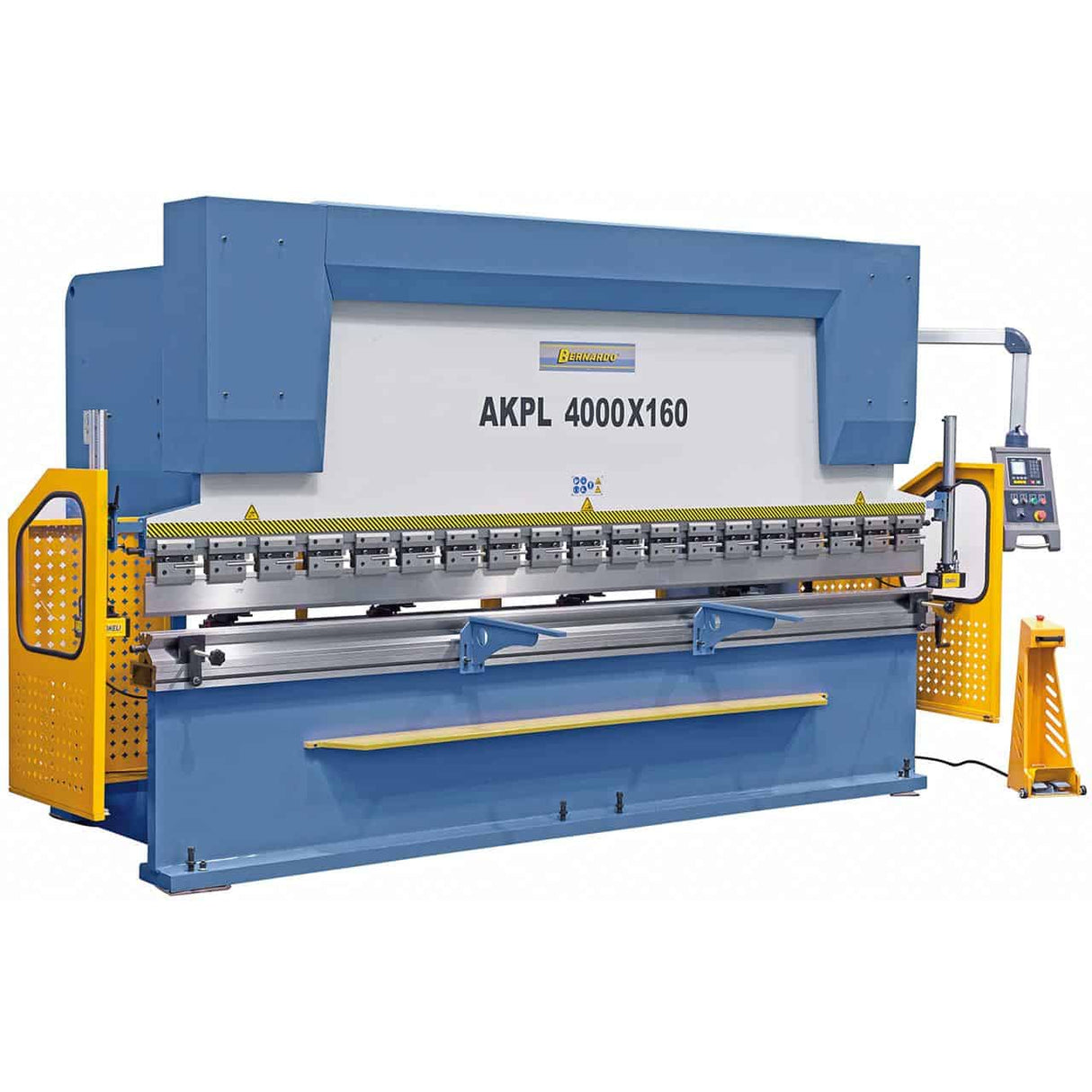

Bernardo Pressa piegatrice idraulica AKPL 4000 x 160

Bernardo Pressa piegatrice idraulica AKPL 4000 x 160

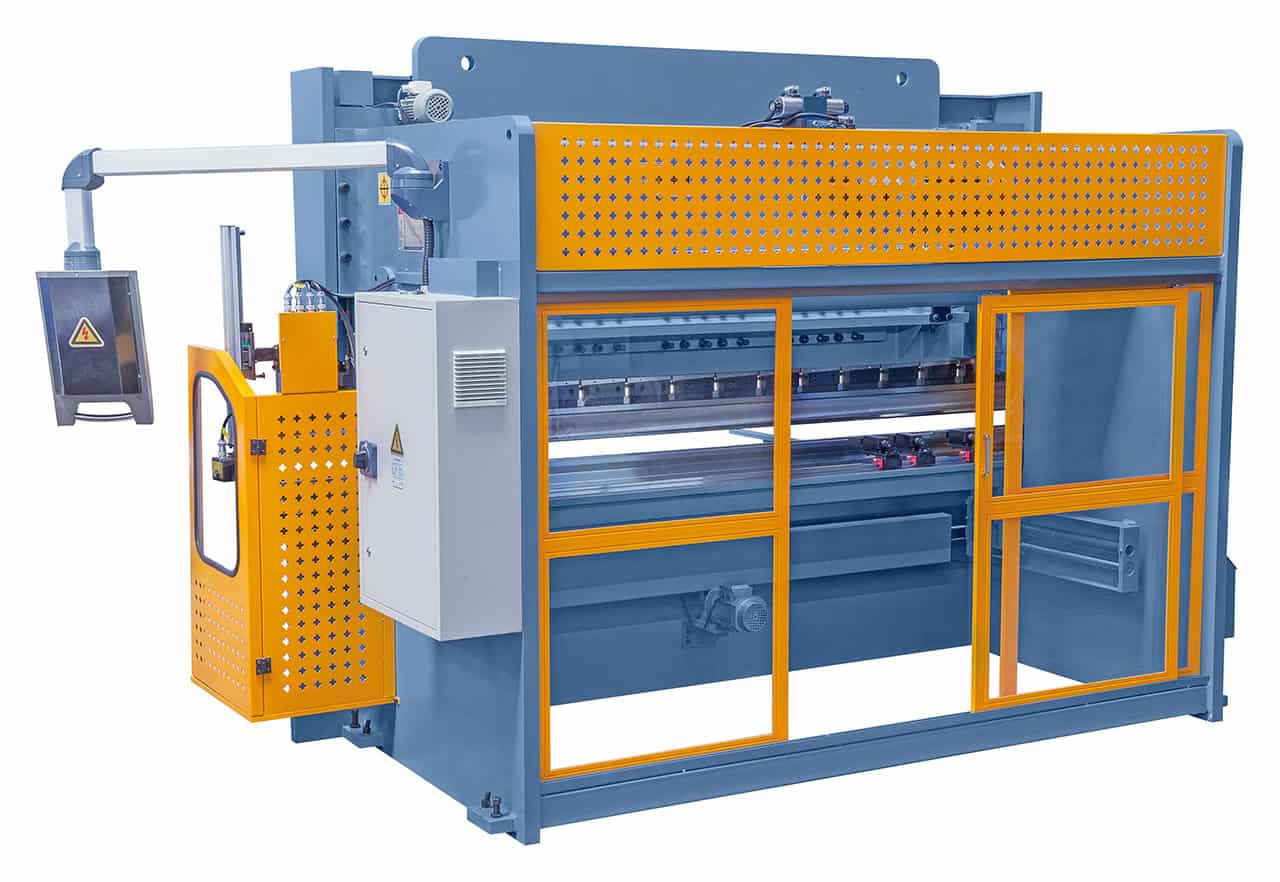

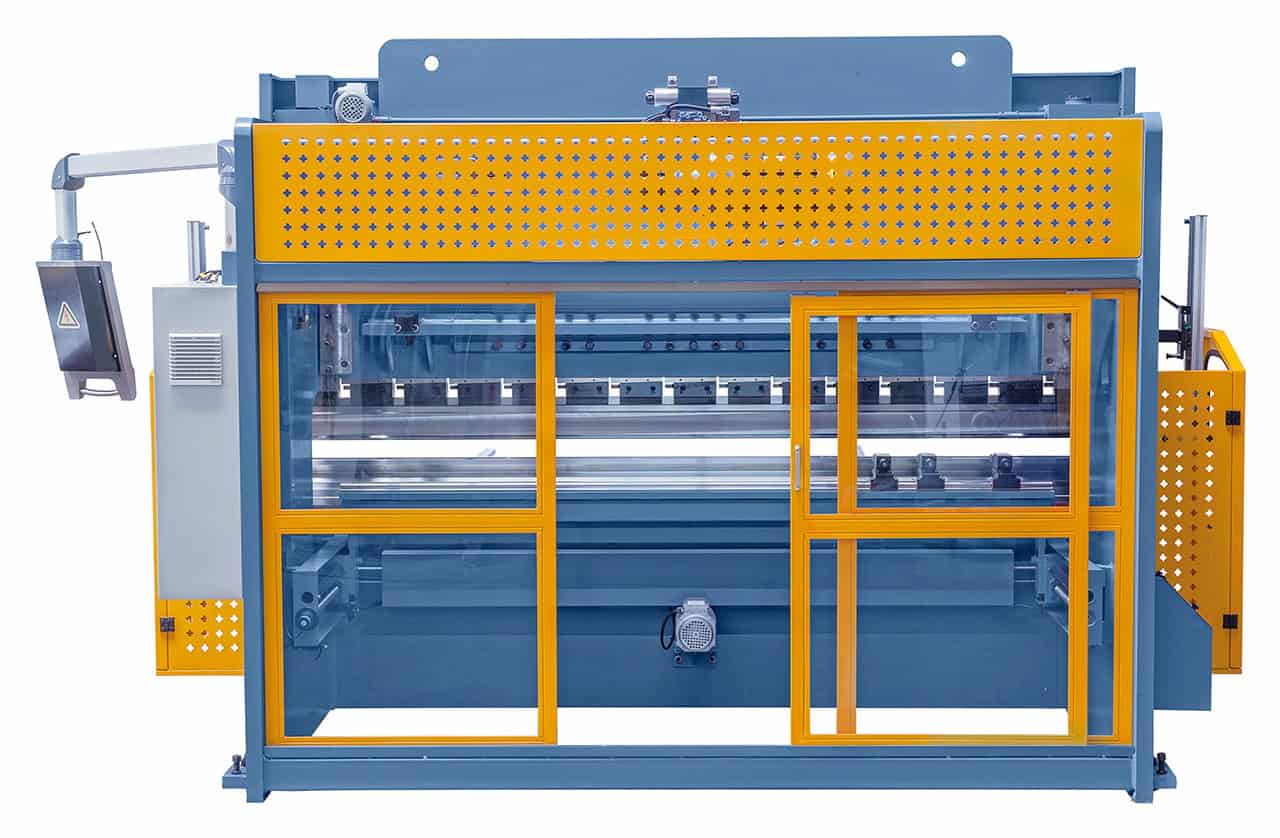

La piegatrice idraulica AKPL 4000 x 160 è progettata per soddisfare le esigenze delle carpenterie e delle officine che lavorano lamiere di grandi dimensioni e spessori elevati. Con una forza di piegatura di 160 tonnellate e una lunghezza utile di 4000 mm, assicura potenza, stabilità e precisione anche nelle lavorazioni più impegnative. Il sistema di bombatura manuale del banco, fornito di serie, compensa le deformazioni strutturali durante la piegatura, producendo risultati uniformi su tutta la lunghezza di lavoro. Il telaio in acciaio privo di tensioni, i cilindri sincronizzati e il riscontro posteriore con vite a ricircolo di sfere offrono alta precisione e durata nel tempo. Il controllo numerico NC E21S rende l’utilizzo semplice ed efficiente, mentre il sistema di cambio rapido degli utensili riduce sensibilmente i tempi di setup.

Specifiche principali

Forza di piegatura da 160 tonnellate con lunghezza utile di 4000 mm

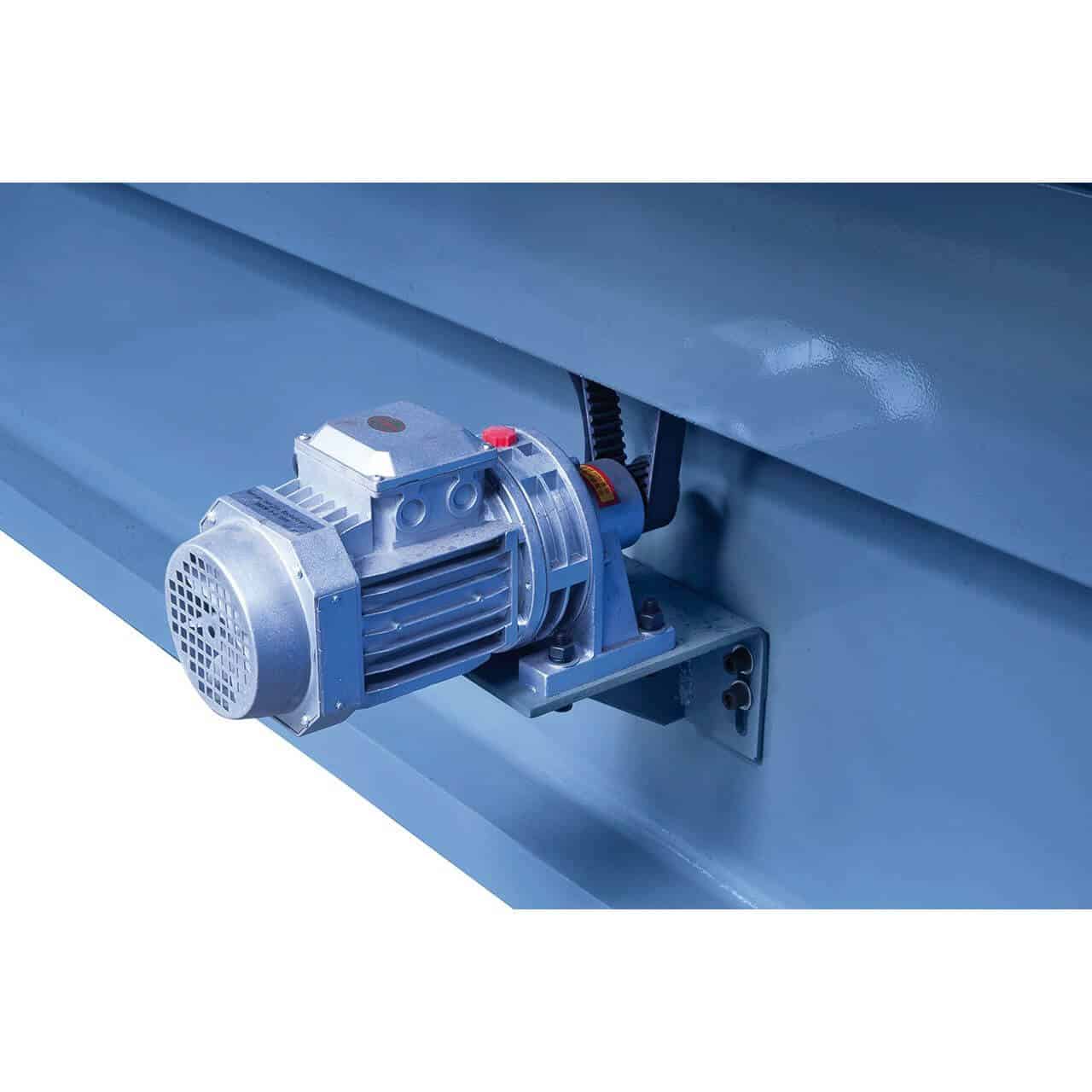

Sistema di bombatura manuale del banco incluso di serie
Cilindri sincronizzati per garantire avanzamento parallelo e uniforme del traverso superiore

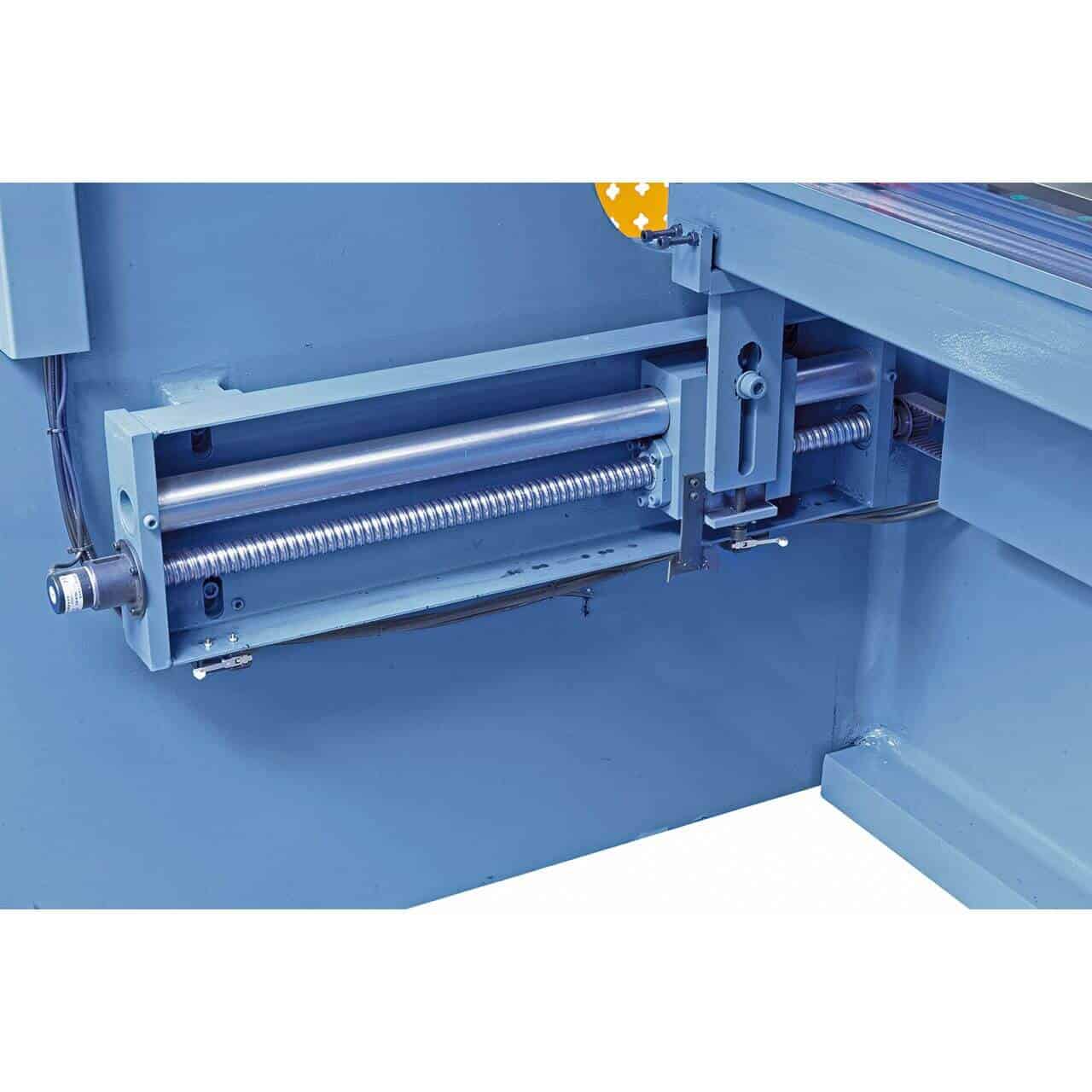

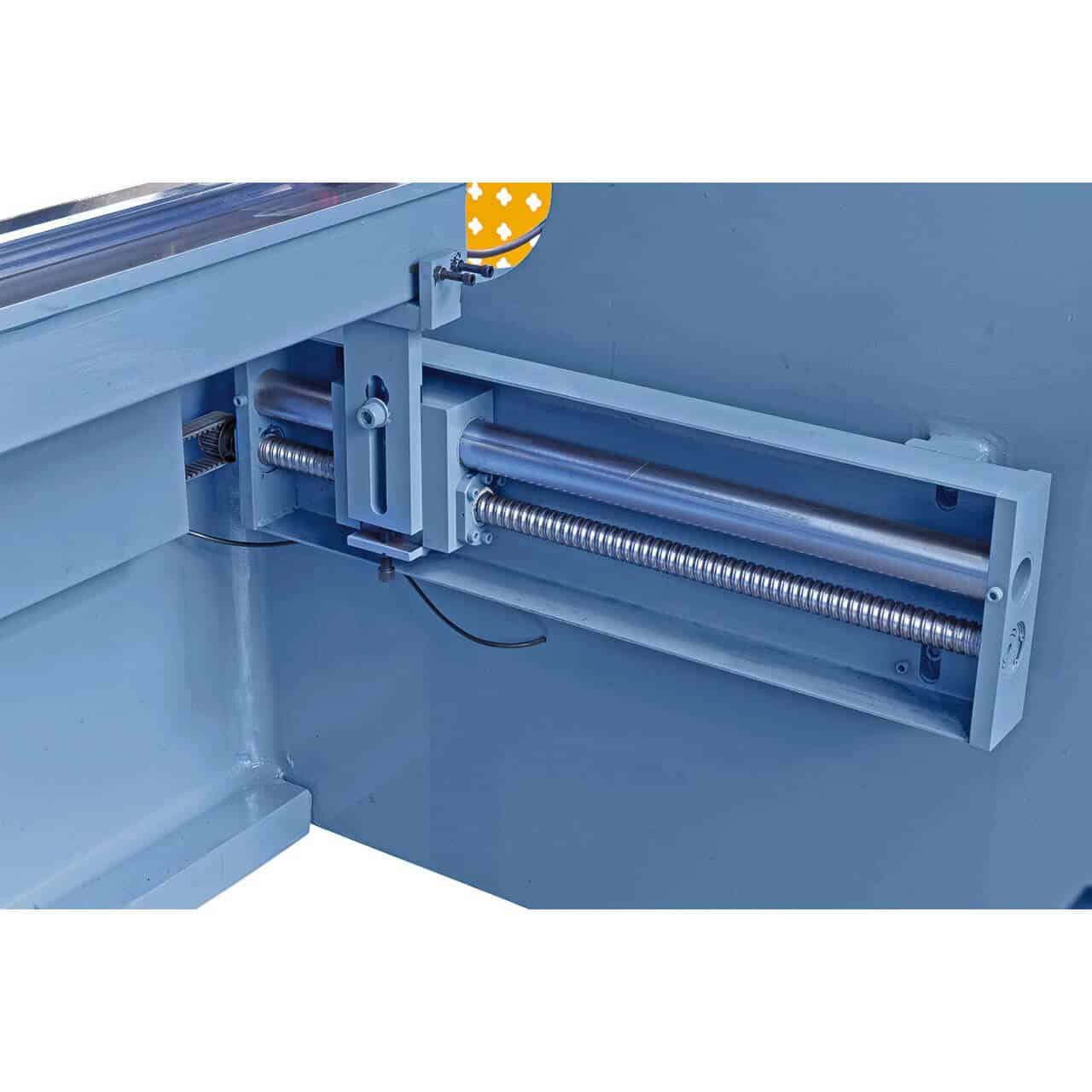

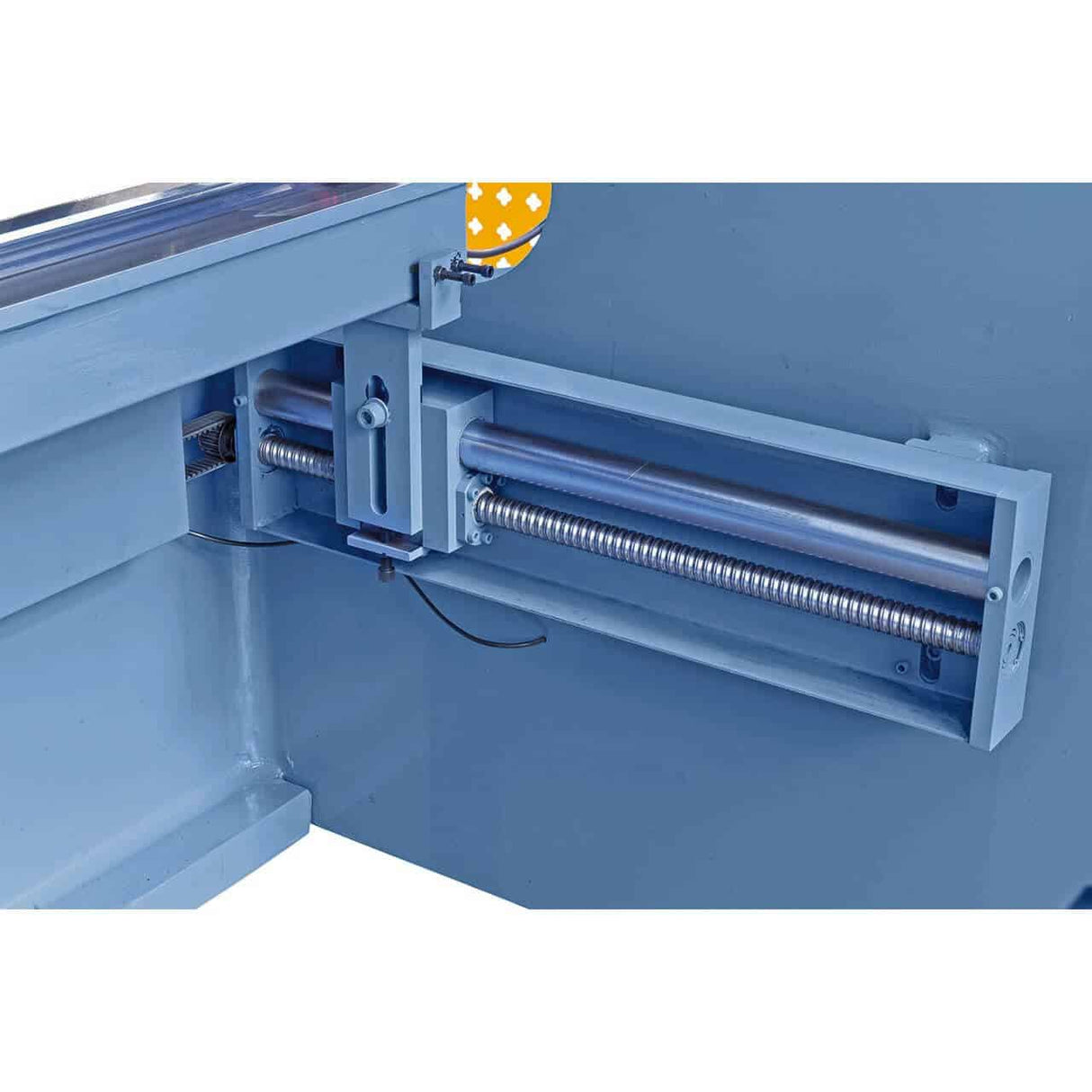

Riscontro posteriore con vite a ricircolo di sfere (0–600 mm) per posizionamento preciso
Utensile superiore segmentato con sistema di bloccaggio rapido
Utensile inferiore con 8 aperture a V per pieghe diversificate
Controllo numerico NC E21S integrato, semplice e intuitivo
Struttura robusta in acciaio di qualità professionale, stabile e priva di tensioni

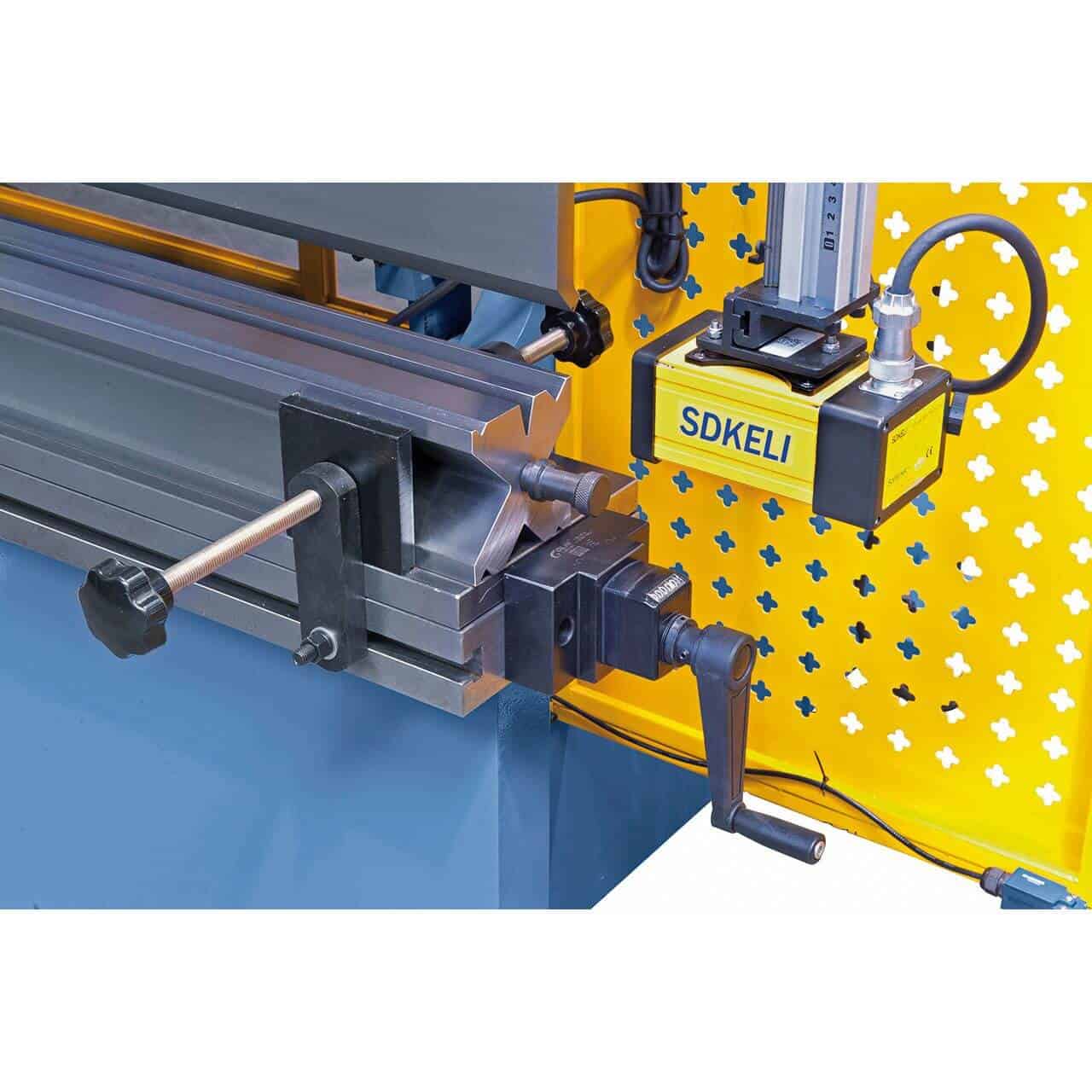

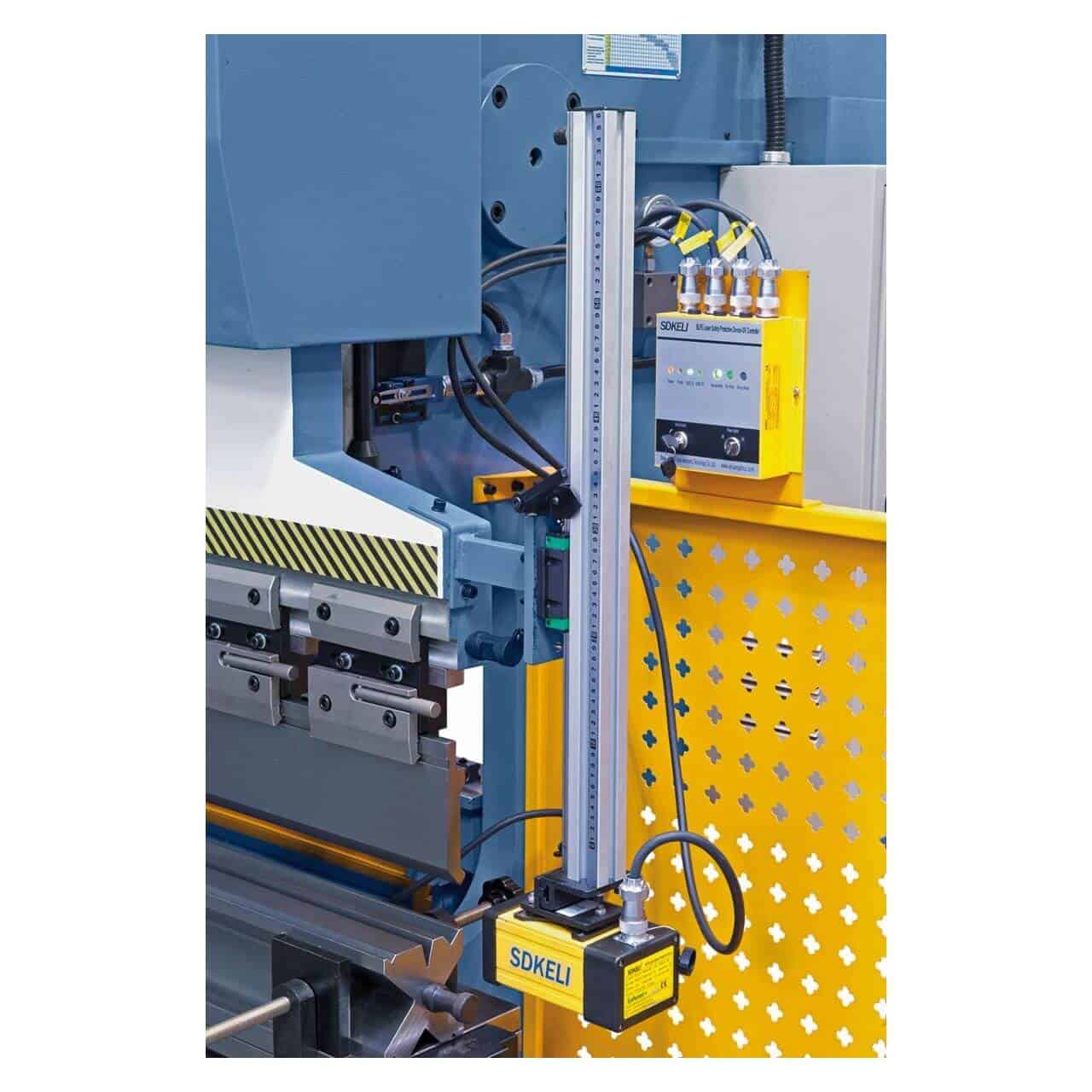

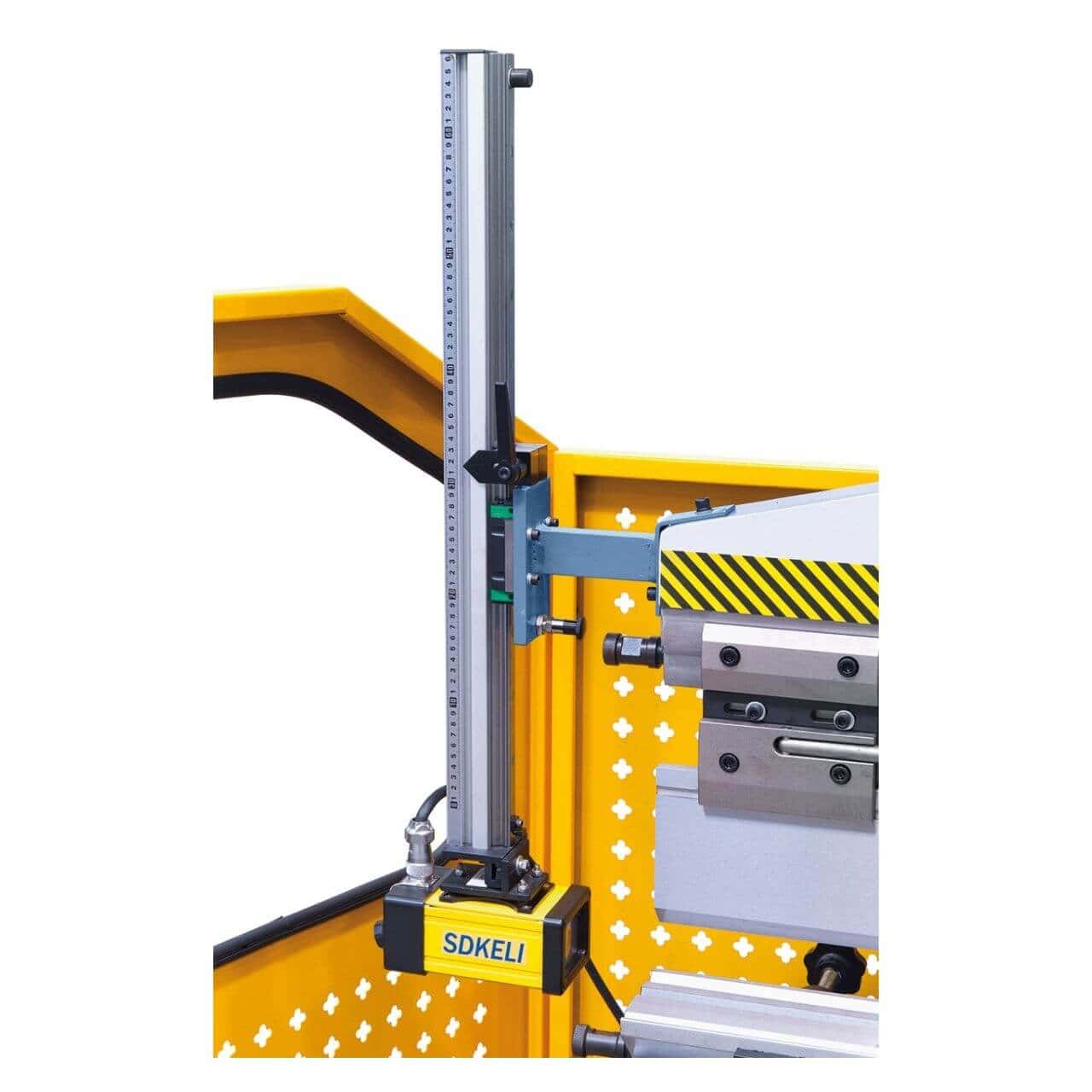

Sistema di sicurezza SDKELI, griglia protettiva e pedale con arresto di emergenza

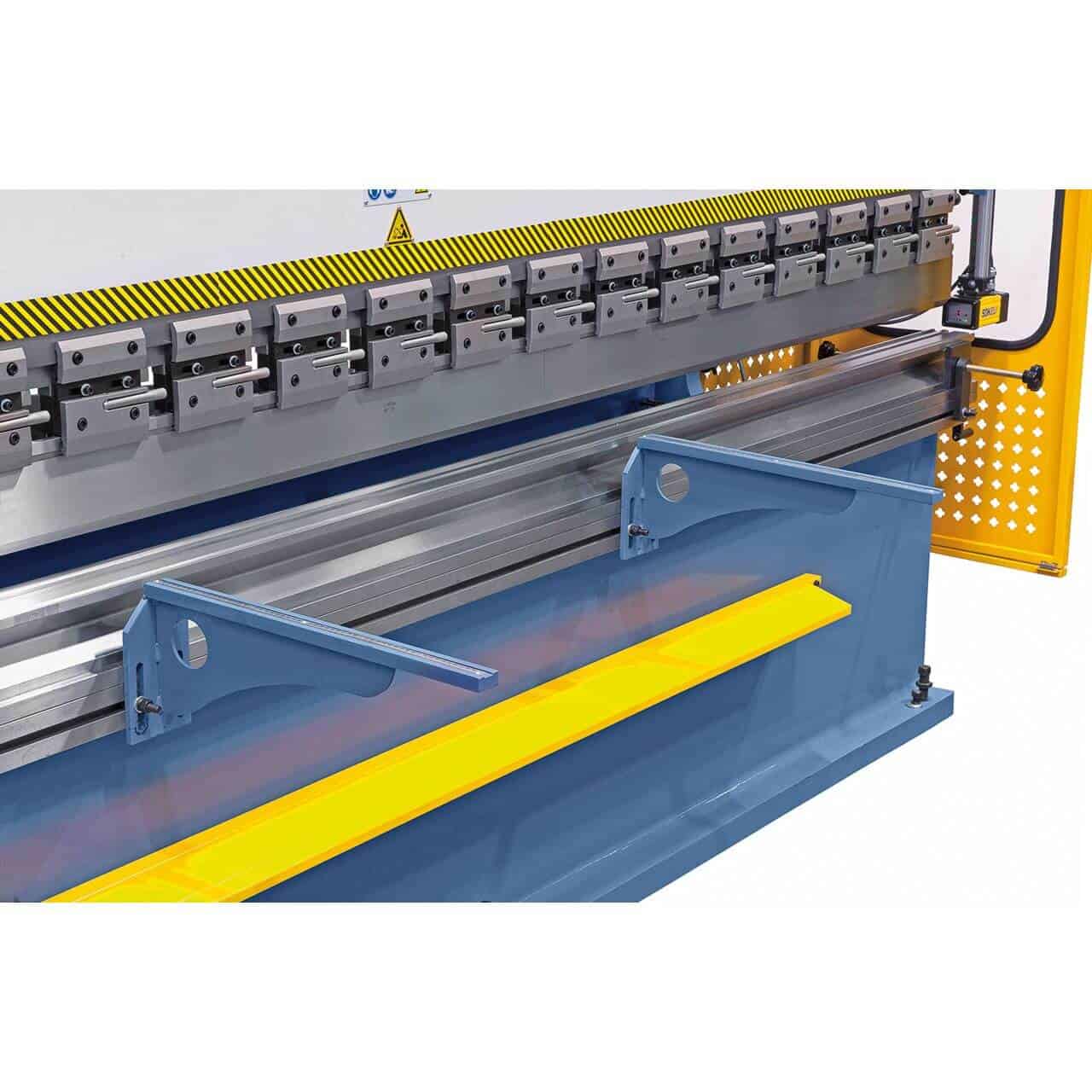

Supporti frontali per lamiera inclusi

Tabella tecnica

Caratteristiche	Dati
Pressione di piegatura	160 tonnellate
Lunghezza utile	4000 mm
Distanza tra i montanti	3200 mm
Corsa del pistone	110 mm
Profondità della gola	350 mm
Riscontro posteriore (asse X)	0 – 600 mm
Larghezza tavola	210 mm
Altezza tavola	840 mm
Velocità di avvicinamento	90 mm/sec
Velocità di piegatura	8 mm/sec
Velocità di ritorno	90 mm/sec
Capacità serbatoio olio	320 litri
Potenza motore	11,0 kW
Dimensioni (L x P x H)	4600 x 2300 x 2550 mm
Peso complessivo	ca. 12.000 kg

Contenuto della confezione
Sistema di bombatura manuale del banco

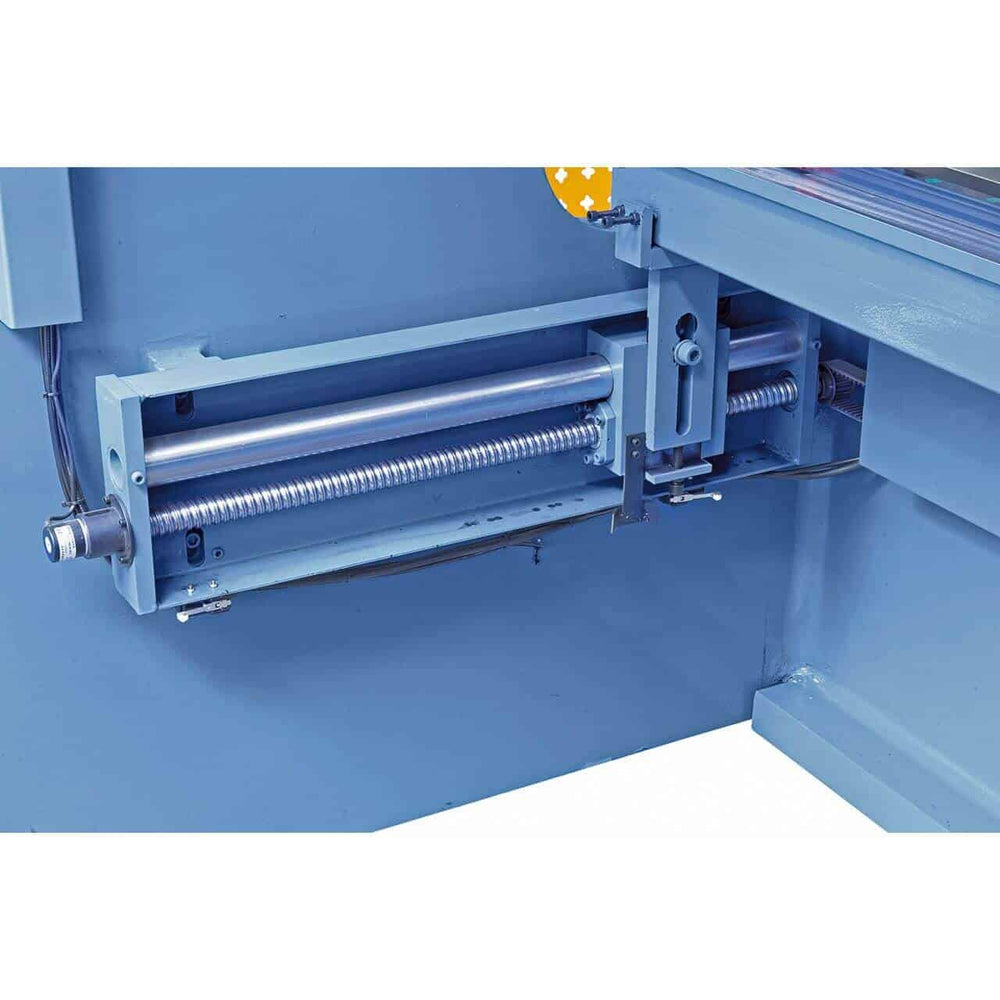

Riscontro posteriore con vite a ricircolo di sfere

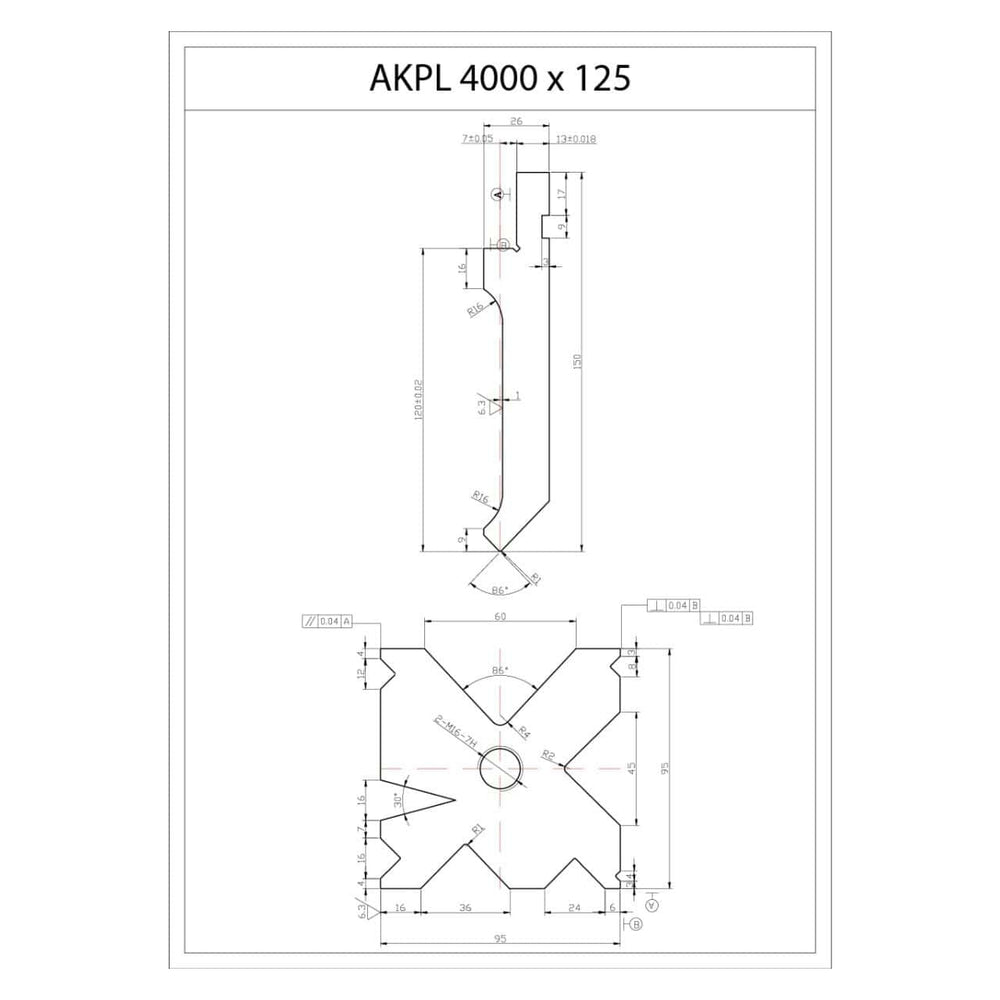

Utensile superiore segmentato con bloccaggio rapido
Utensile inferiore con 8 V
Supporti anteriori per lamiera

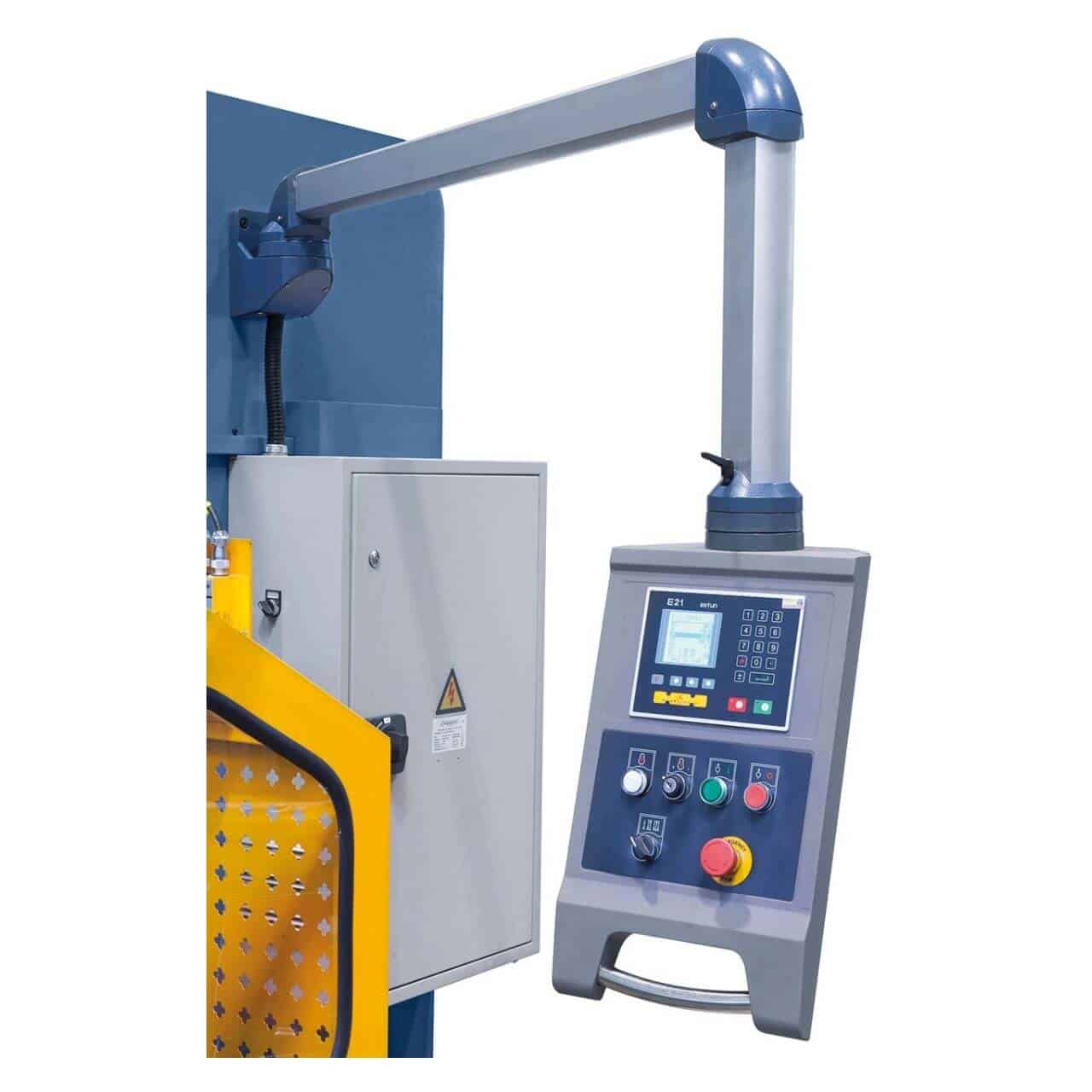

Controllo numerico NC E21S
Dita del riscontro regolabili in altezza

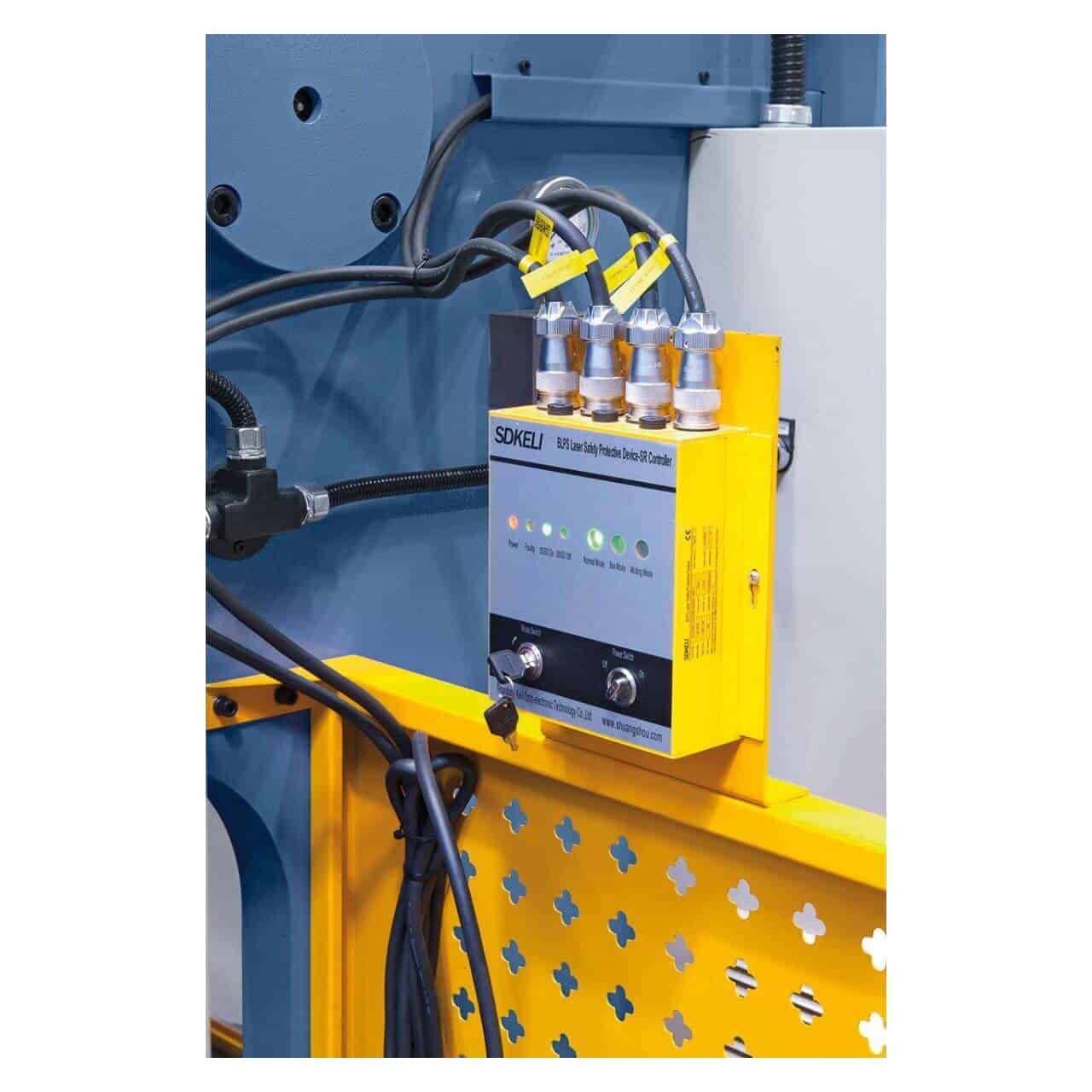

Sistema di sicurezza SDKELI
Griglia protettiva laterale

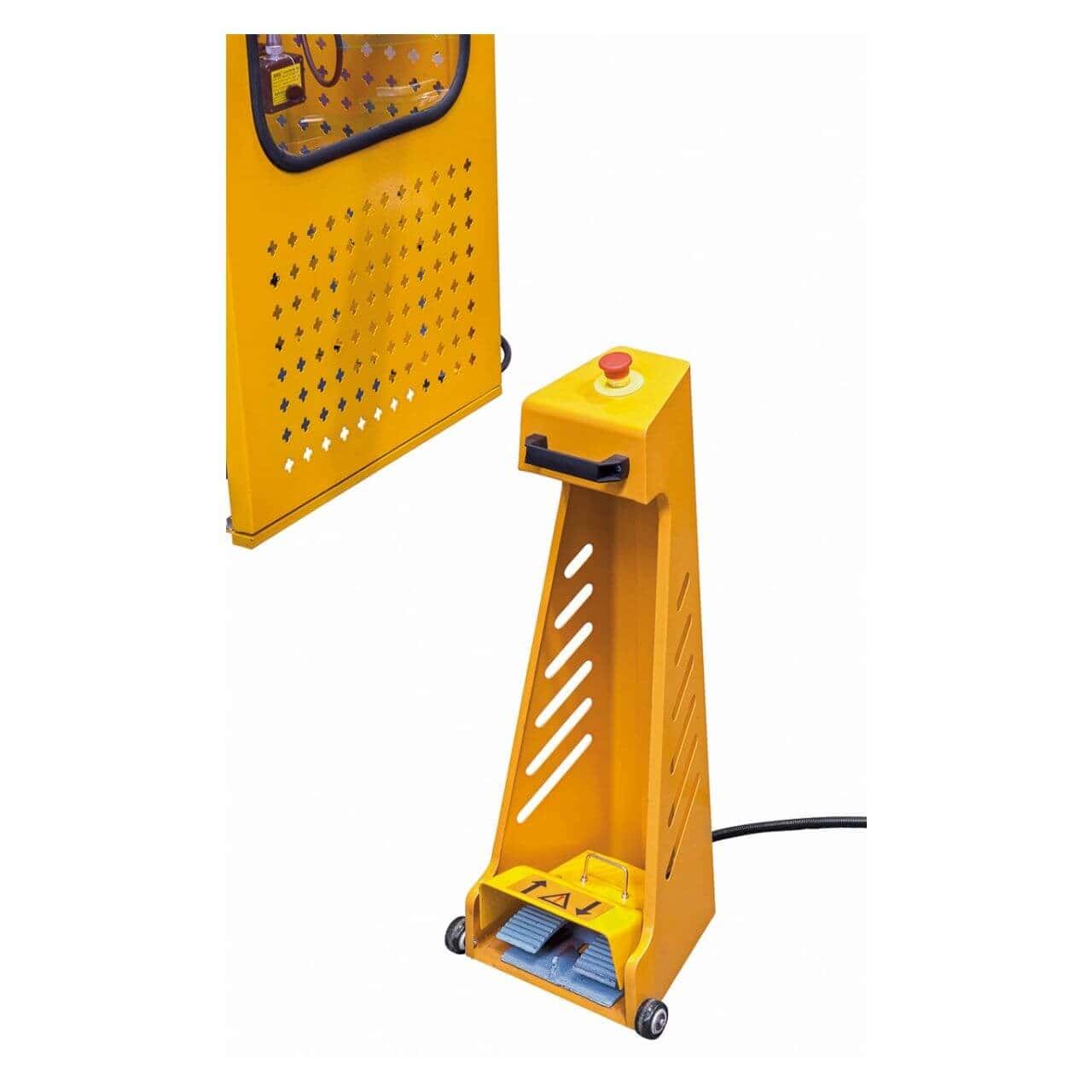

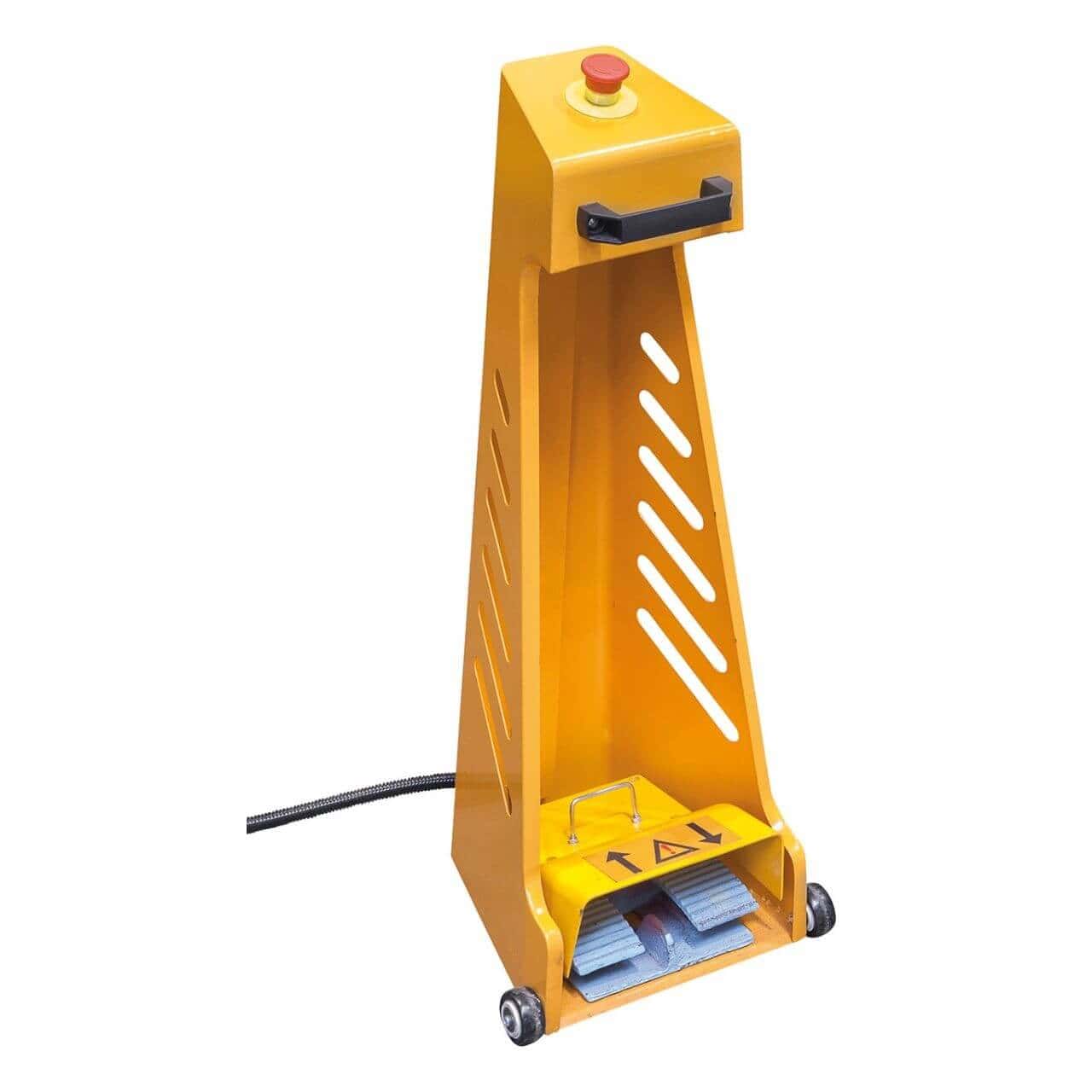

Pedale di comando con arresto di emergenza

Logistica

Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.

Domande frequenti

Come si calcola la forza di piegatura necessaria?

Formula base: F (kN) = (8 × spessore² × resistenza × lunghezza) / apertura V. Per acciaio S235 (400 N/mm²) con V = 8× spessore: F ≈ 50 kN/m per ogni mm di spessore. Esempio: 2 mm su 2.000 mm → circa 200 kN (20T). La AKPL va scelta con forza nominale almeno 20% superiore alla forza calcolata. Per materiali diversi o geometrie complesse contattare Krollit per verifica.

Qual è lo spessore massimo su acciaio inox con la AKPL?

La capacità nominale è riferita all'acciaio S235 (400 N/mm²). Su acciaio inox AISI 304 (620 N/mm²) la capacità si riduce del 35–40%. Su alluminio 5052 (195 N/mm²) aumenta del 50%. Verificare con Krollit per materiali specifici.

Punzoni e matrici sono intercambiabili con altri costruttori?

Le presse piegatrici AKPL usano attacchi punzone standard europeo (Wila/Wilson tooling). La compatibilità con utensili di altri produttori va verificata caso per caso — preferibile usare punzoni e matrici originali Bernardo per garantire la correttezza delle forze di serraggio e la sicurezza. Contattare Krollit per la disponibilità di utensili specifici.

Il riscontro posteriore è motorizzato o manuale?

Dipende dalla versione. Le AKPL base hanno riscontro posteriore manuale con regolazione a vite. Le versioni con NC integrato hanno riscontro motorizzato posizionato automaticamente dalla macchina. Verificare nella tabella tecnica del modello specifico.

Ricambi e assistenza disponibili?

Ricambi originali Bernardo disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
