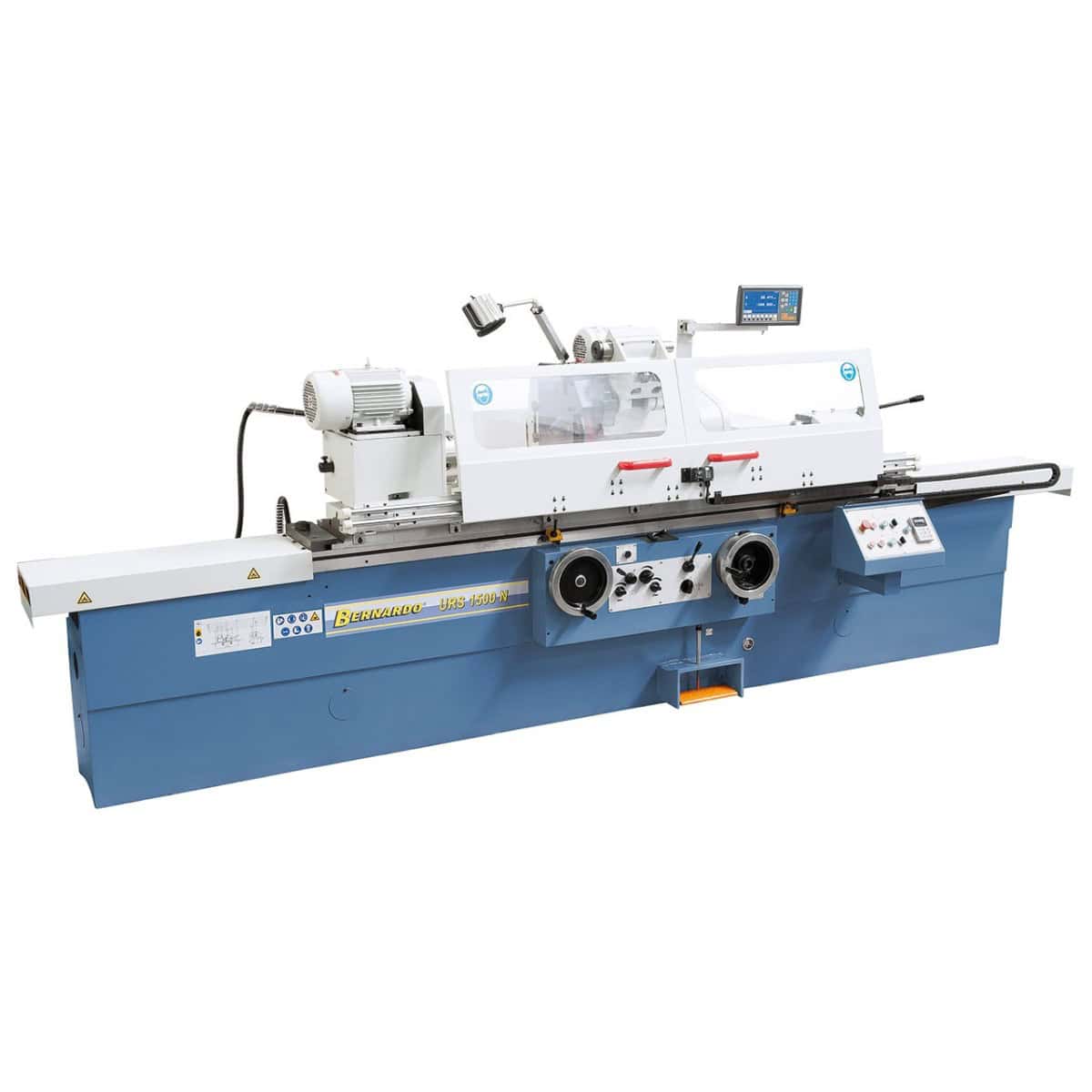

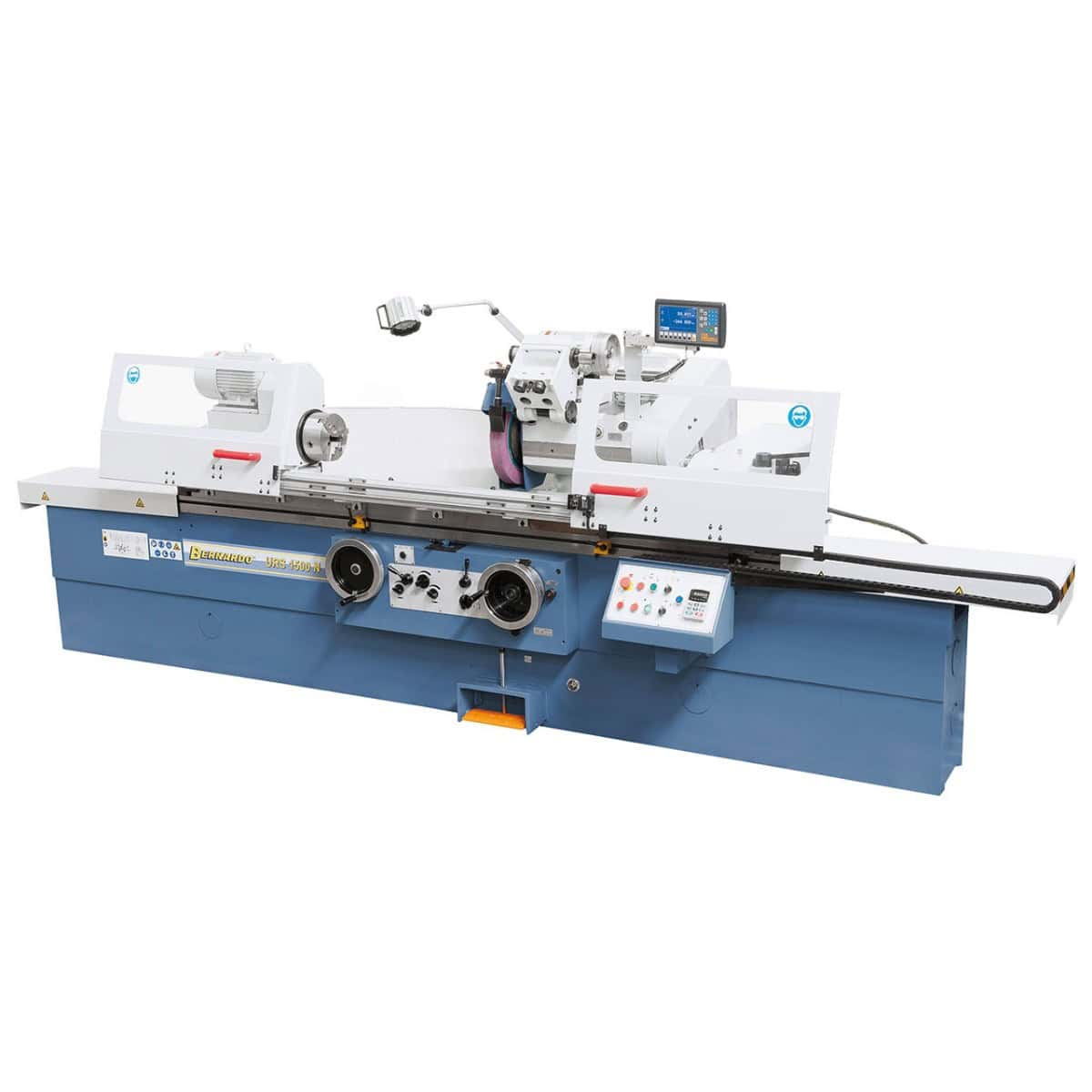

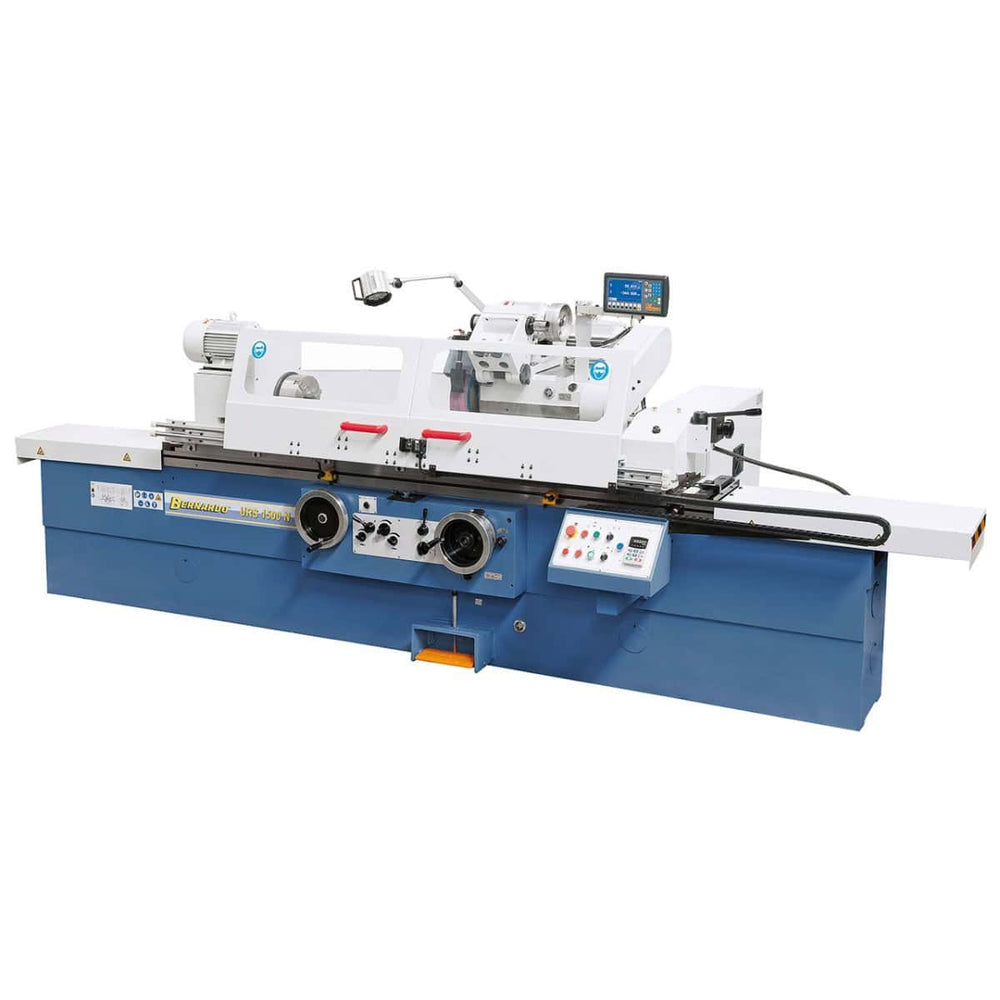

La rettificatrice cilindrica universale Bernardo URS 3000 N rettifica esternamente da Ø 8 a 8–320 mm e internamente da Ø 35 mm, su pezzi fino a 3000 mm tra le punte e peso massimo 150 kg, con mandrino idrodinamico, tavola inclinabile, mola esterna Ø 500 × 50 × 203 e velocità rettifica interna 10.000 rpm. Prodotta in Austria, distribuita in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Distanza tra le punte: 3000 mm
- Diametro rettifica esterna: 8–320 mm
- Diametro rettifica interna: 35–100 mm
- Peso massimo pezzo: 150 kg
- Velocità mandrino pezzo: 25–220 rpm
- Mola esterna: Ø 500 × 50 × 203 mm
- Velocità rettifica interna: 10.000 rpm
Chi usa la URS 3000 N e per cosa

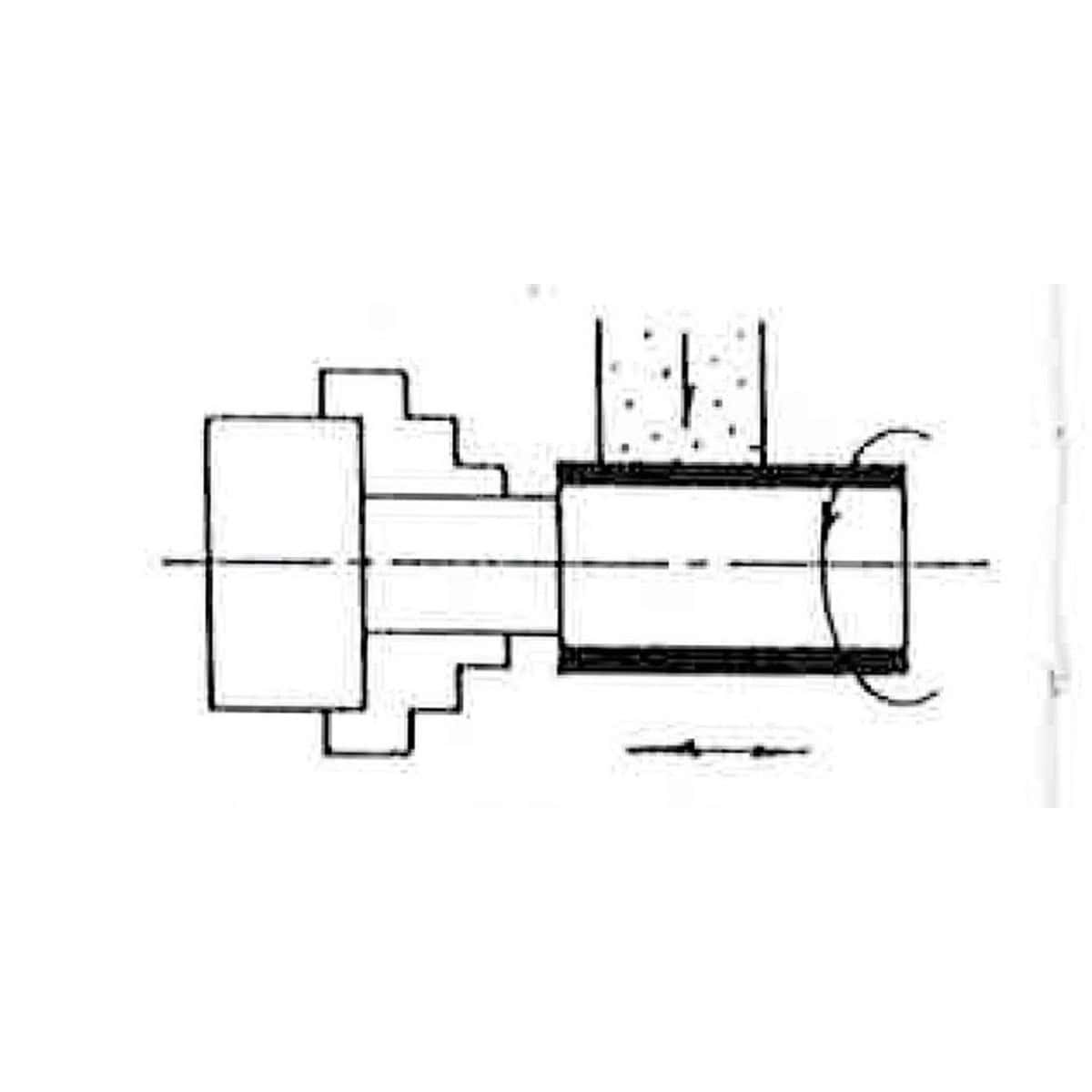

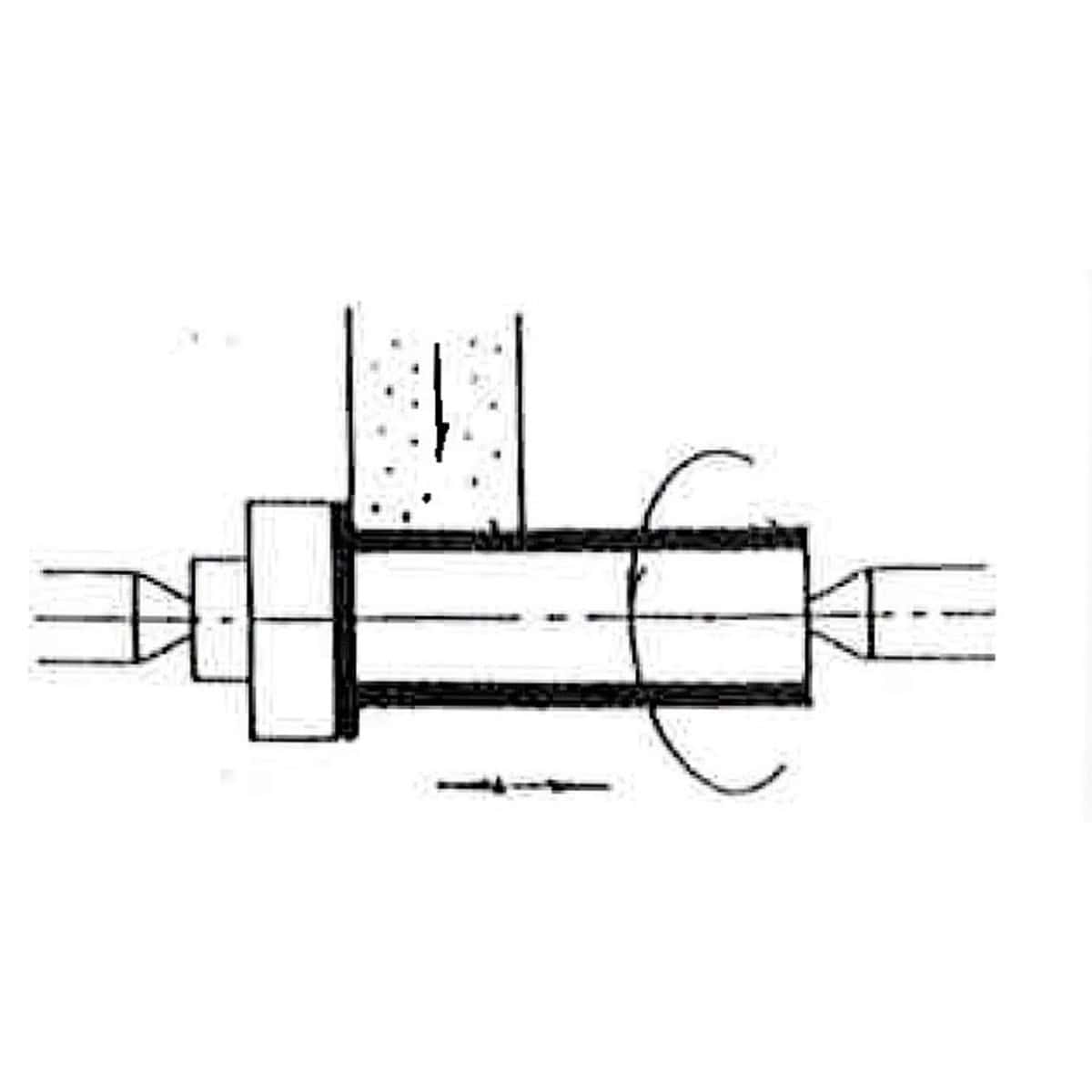

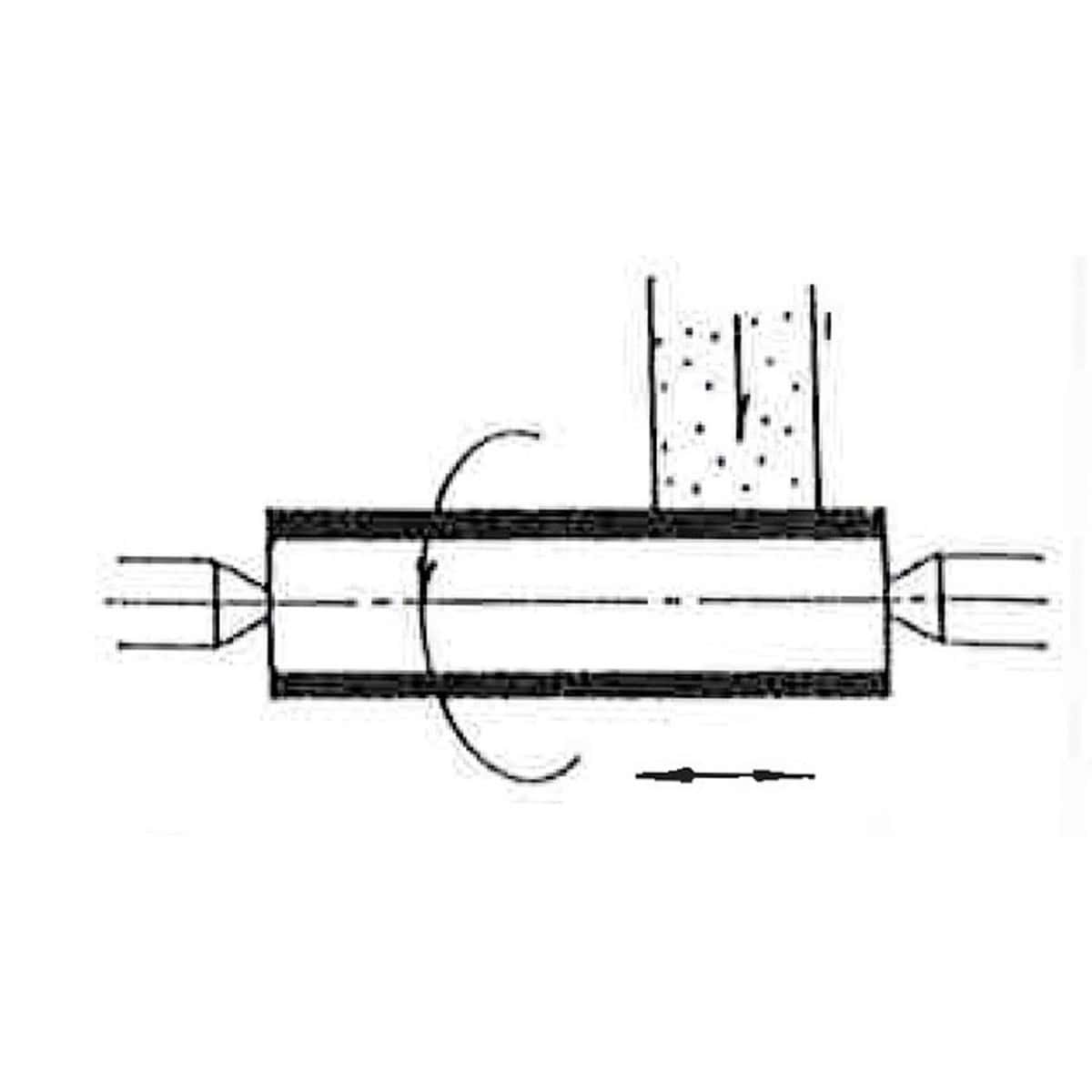

La Bernardo URS 3000 N è una rettificatrice cilindrica universale professionale per la rettifica di precisione esterna e interna di alberi, perni, boccole e sedi: la macchina che porta la rugosità superficiale sotto Ra 0,4 µm e la tolleranza dimensionale nell'ordine dei centesimi su pezzi fino a 3000 mm di lunghezza. Il mandrino pezzo idrodinamico — il differenziatore principale rispetto alle rettificatrici con cuscinetti a rotolamento — garantisce la precisione costante anche su cicli prolungati, perché elimina le vibrazioni trasmesse dai cuscinetti. La testa di rettifica inclinabile di ±30° permette la rettifica di conicità, sedi sferiche e spallamenti. Nei laboratori dei clienti Krollit è impiegata da officine meccaniche di precisione, costruttori di attrezzature e centri di manutenzione industriale che lavorano componenti di alta precisione.
Per chi è la Bernardo URS 3000 N
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Hobbista | Non indicato | Rettificatrice di precisione industriale. Non adatta a uso hobby. |
| Officina meccanica di precisione | Ideale | Rettifica esterna e interna su pezzi fino a 3000 mm con mandrino idrodinamico: la scelta per tolleranze nell'ordine dei centesimi su alberi e boccole. |
| Produzione industriale | Ideale | Per manutenzione e produzione di componenti di precisione in ciclo continuativo. |
Non indicato per: pezzi oltre 3000 mm di lunghezza (valutare modello superiore); officine senza conoscenza della rettifica cilindrica; uso occasionale dove una rettificatrice da banco è sufficiente.
Capacità di lavoro
| Specifica | Valore |
|---|---|
| Distanza tra le punte | 3000 mm |
| Altezza punte | 180 mm |
| Diametro rettifica esterna | 8–320 mm |
| Peso massimo pezzo | 150 kg |
| Diametro rettifica interna con lunetta | 35–100 mm |
| Diametro rettifica interna senza lunetta | 30–100 mm |
| Profondità rettifica interna max. | 125 mm |
Tavola e avanzamenti
| Specifica | Valore |
|---|---|
| Inclinazione tavola | +3° a −2° |

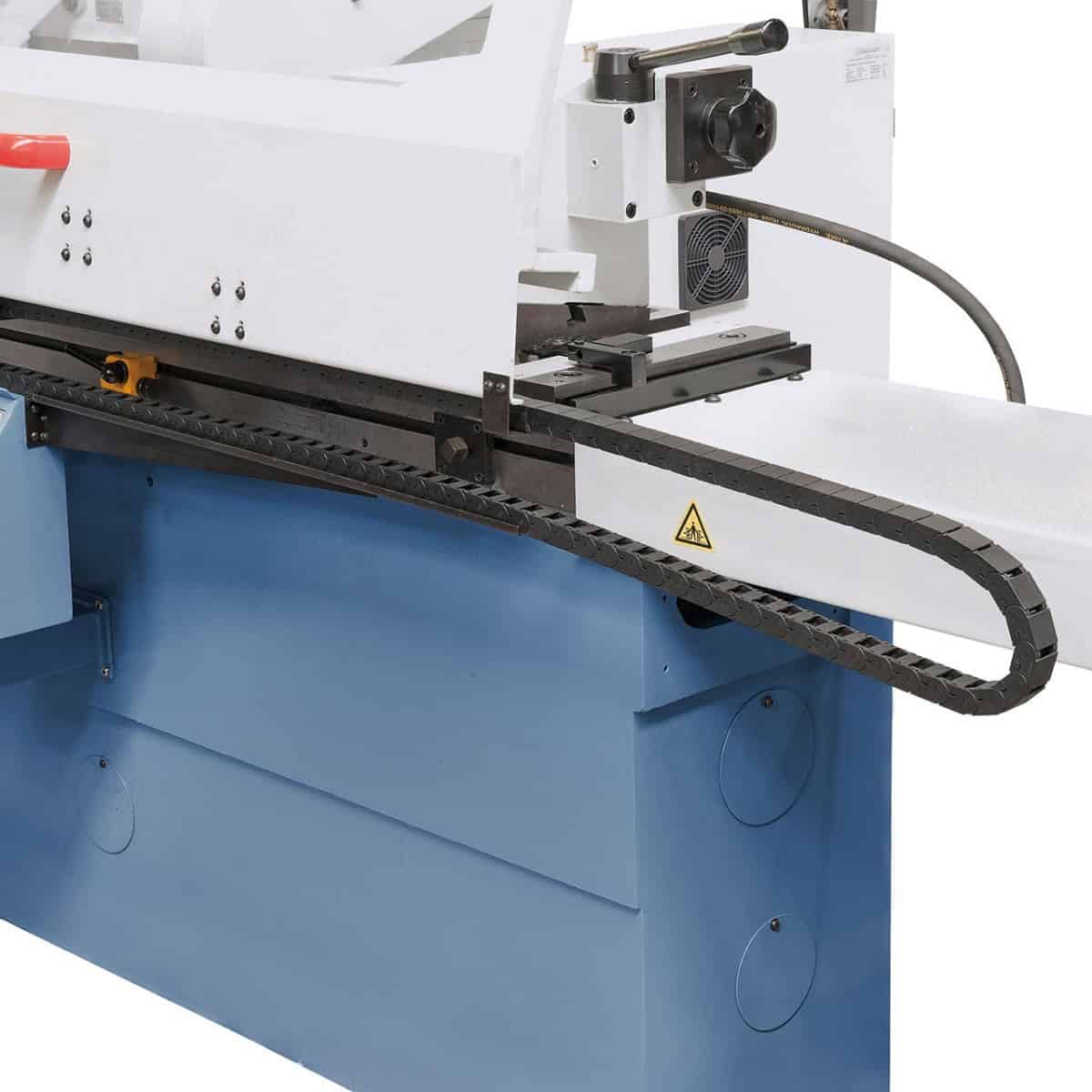

| Corsa longitudinale tavola | 3100 mm |
| Avanzamento tavola | 0,1–3 m/min |
| Avanzamento manuale tavola | 6 mm/giro |
Mandrino pezzo e mola
| Specifica | Valore |
|---|---|

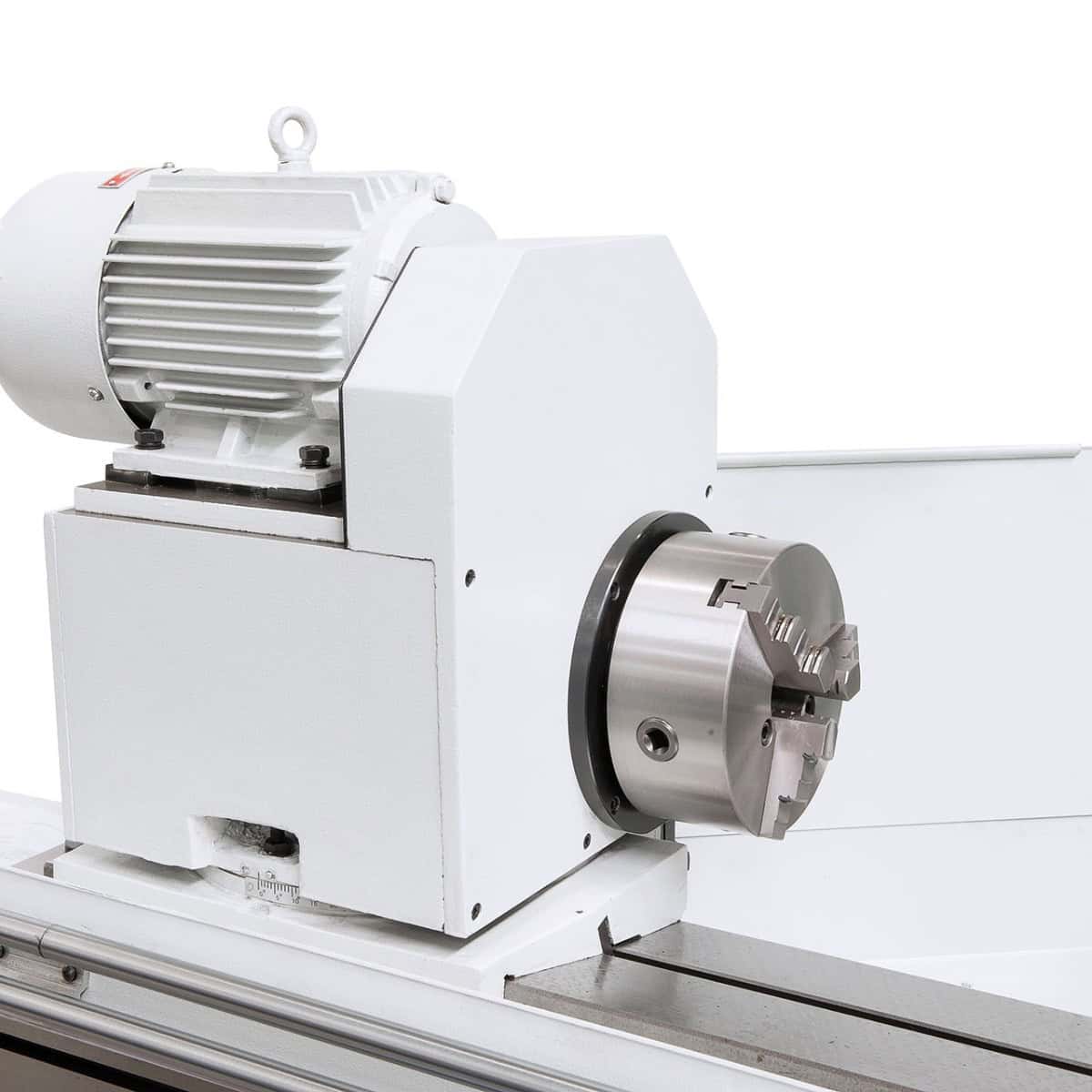

| Velocità mandrino pezzo | 25–220 rpm |
| Cono mandrino pezzo | MT 4 |
| Inclinazione mandrino | +90° |
| Mola esterna (Ø × H × foro) | Ø 500 × 50 × 203 mm |
| Velocità mola esterna | 1330 rpm |
| Velocità rettifica interna | 10.000 rpm |

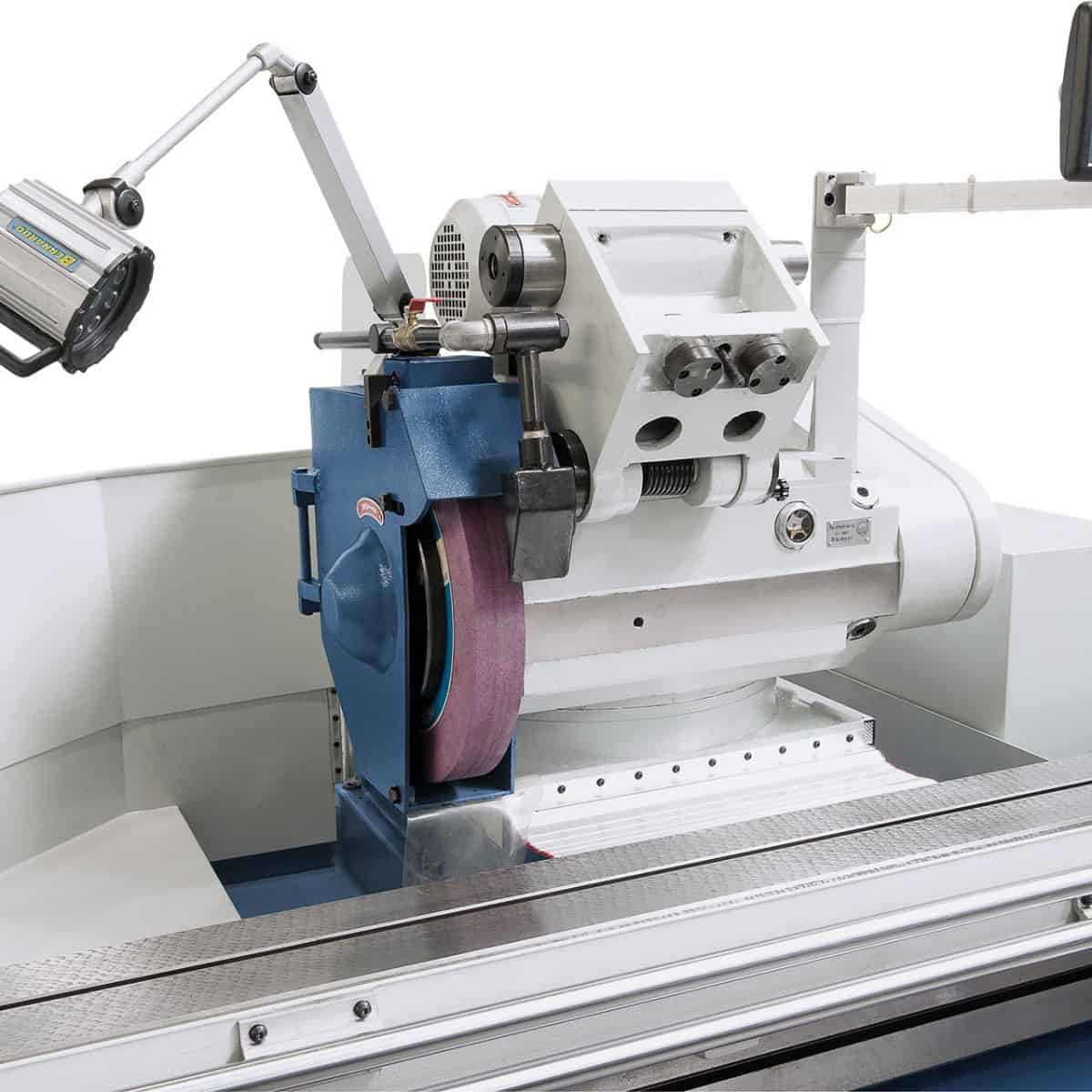

| Inclinazione testa mola | ±30° |
Conformità e sicurezza
| Specifica | Valore |
|---|---|
| Marcatura | CE |
| Direttiva | Macchine 2006/42/CE |
Logistica
Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Macchina di precisione pesante: coordinare con Krollit le attrezzature di scarico prima della consegna. Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Domande frequenti
Cosa significa "mandrino idrodinamico" e perché è importante?
Il mandrino idrodinamico sostiene l'albero su un film d'olio invece che su cuscinetti a rotolamento. Questo elimina le micro-vibrazioni tipiche dei cuscinetti — che si trasferiscono sulla superficie rettificata come ondulazioni — e garantisce una ripetibilità dimensionale superiore. È lo standard per rettificatrici di precisione industriale. Le rettificatrici con cuscinetti a rotolamento costano meno ma non raggiungono le stesse tolleranze.
Qual è la precisione dimensionale raggiungibile con la URS 3000 N?
In condizioni ottimali (pezzo ben bilanciato, mola corretta, liquido di raffreddamento adeguato) la URS 3000 N raggiunge tolleranze dimensionali IT5–IT6 (ordine dei centesimi di mm) e rugosità superficiale Ra 0,2–0,4 µm. La precisione effettiva dipende dall'operatore, dal tipo di materiale e dalle condizioni operative.

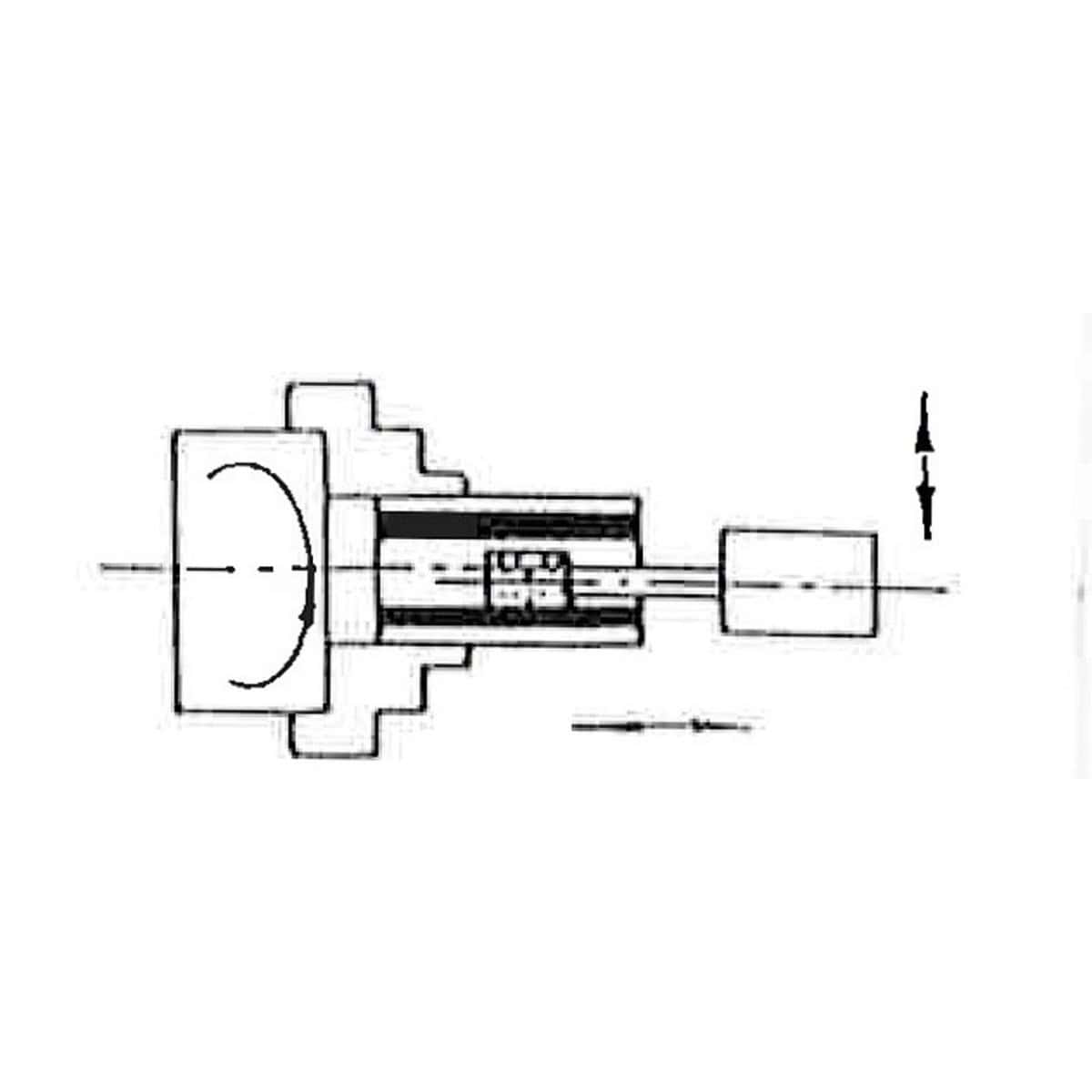

Che tipo di mola si usa per la rettifica interna?

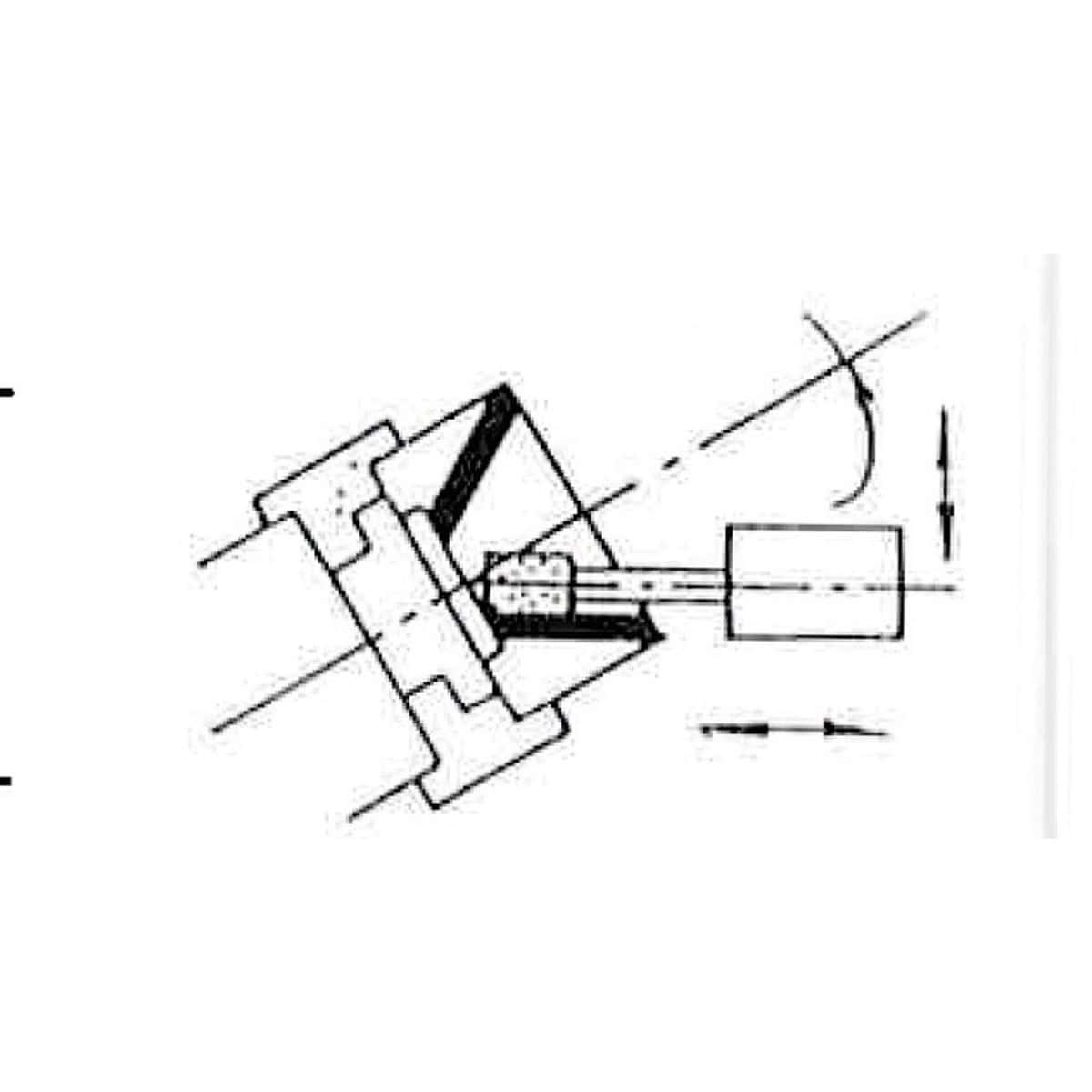

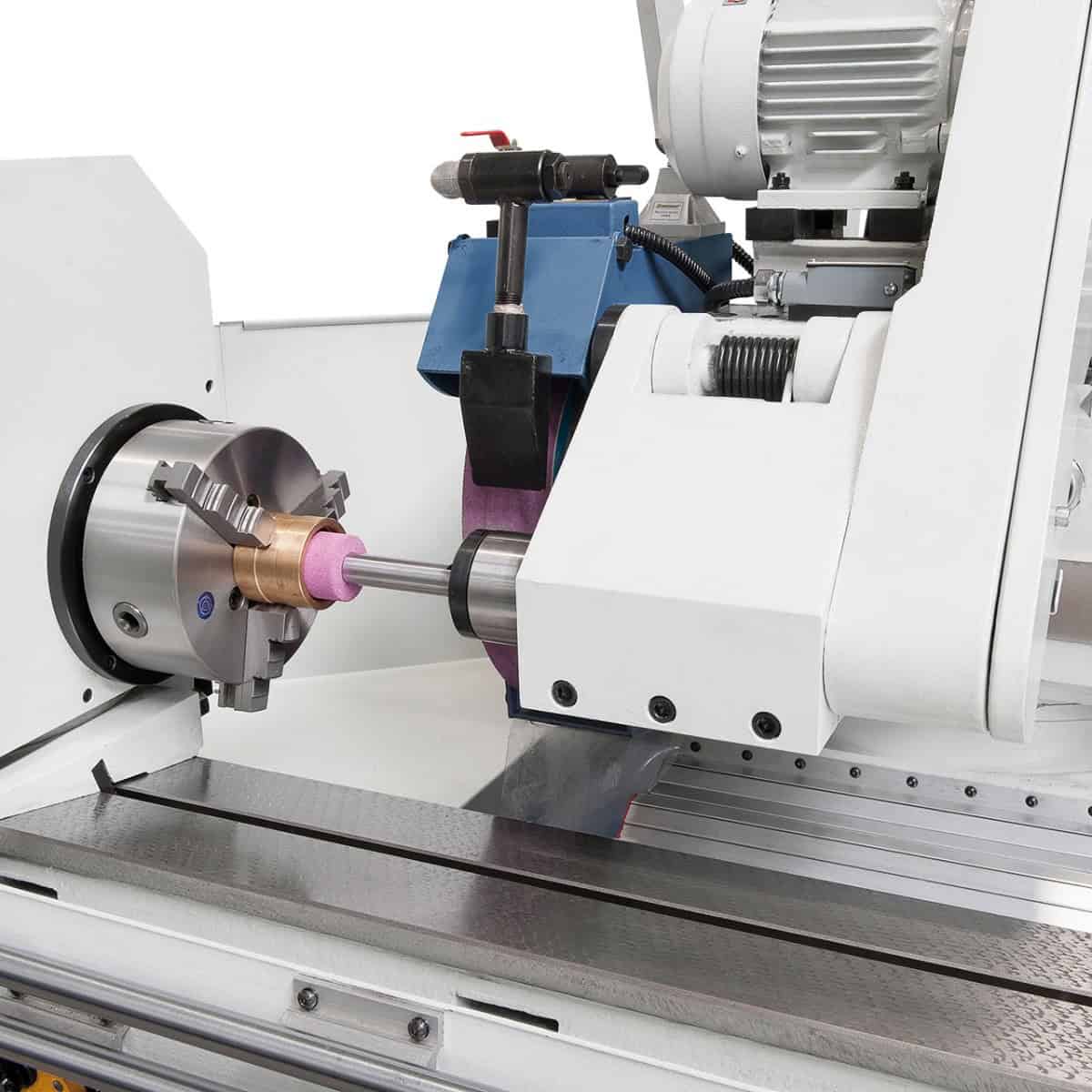

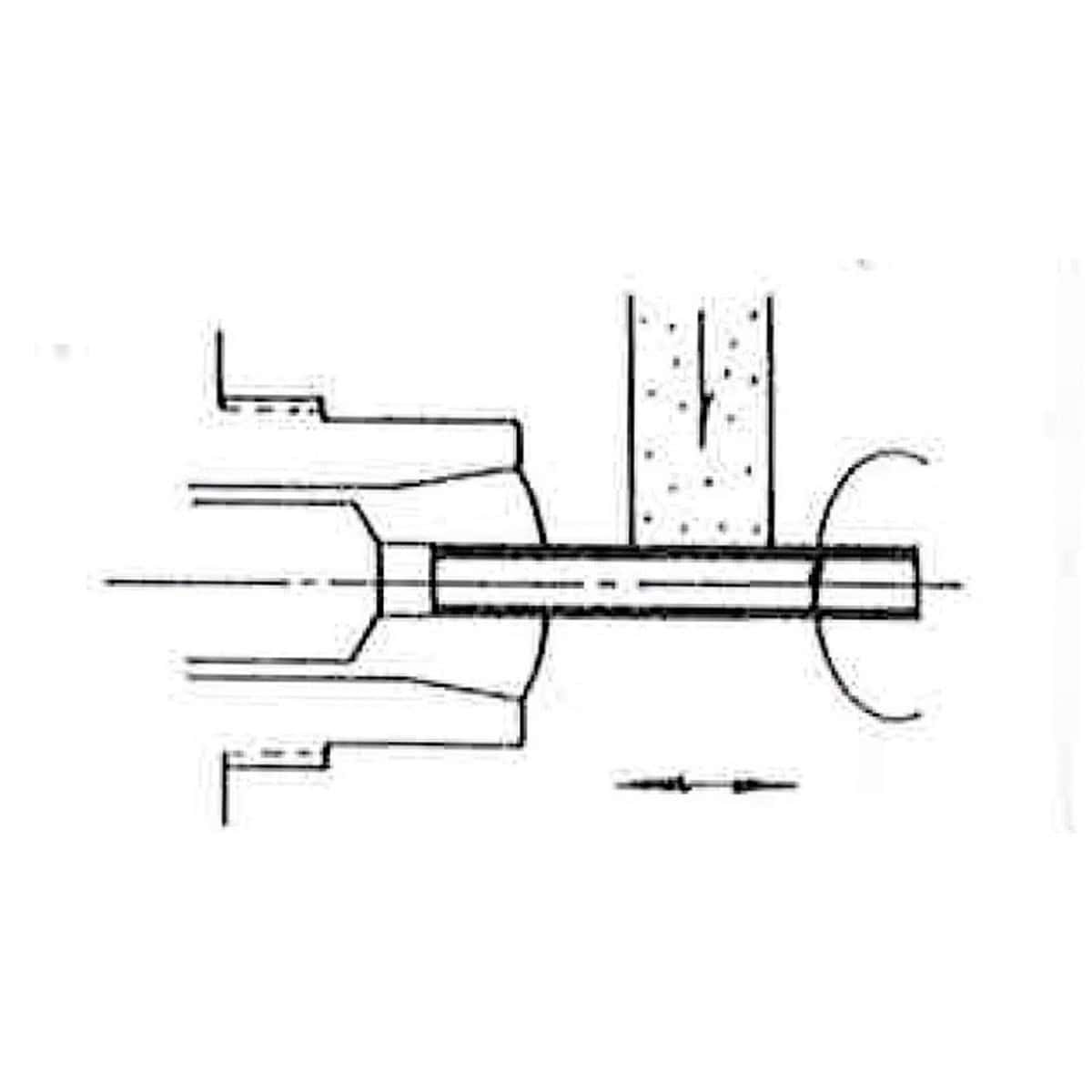

Per la rettifica interna la testa raggiunge 10.000 rpm — necessaria per mantenere la velocità periferica ottimale con mole di piccolo diametro. Si usano mole cilindriche montate su mandrino con diametro compatibile con il foro da rettificare. Per materiali diversi (acciaio, ghisa, alluminio, carburi) si usano mole di diversa composizione (corindone, carburo di silicio, CBN).
La rettifica a 45° e conicità è possibile sulla URS 3000 N?

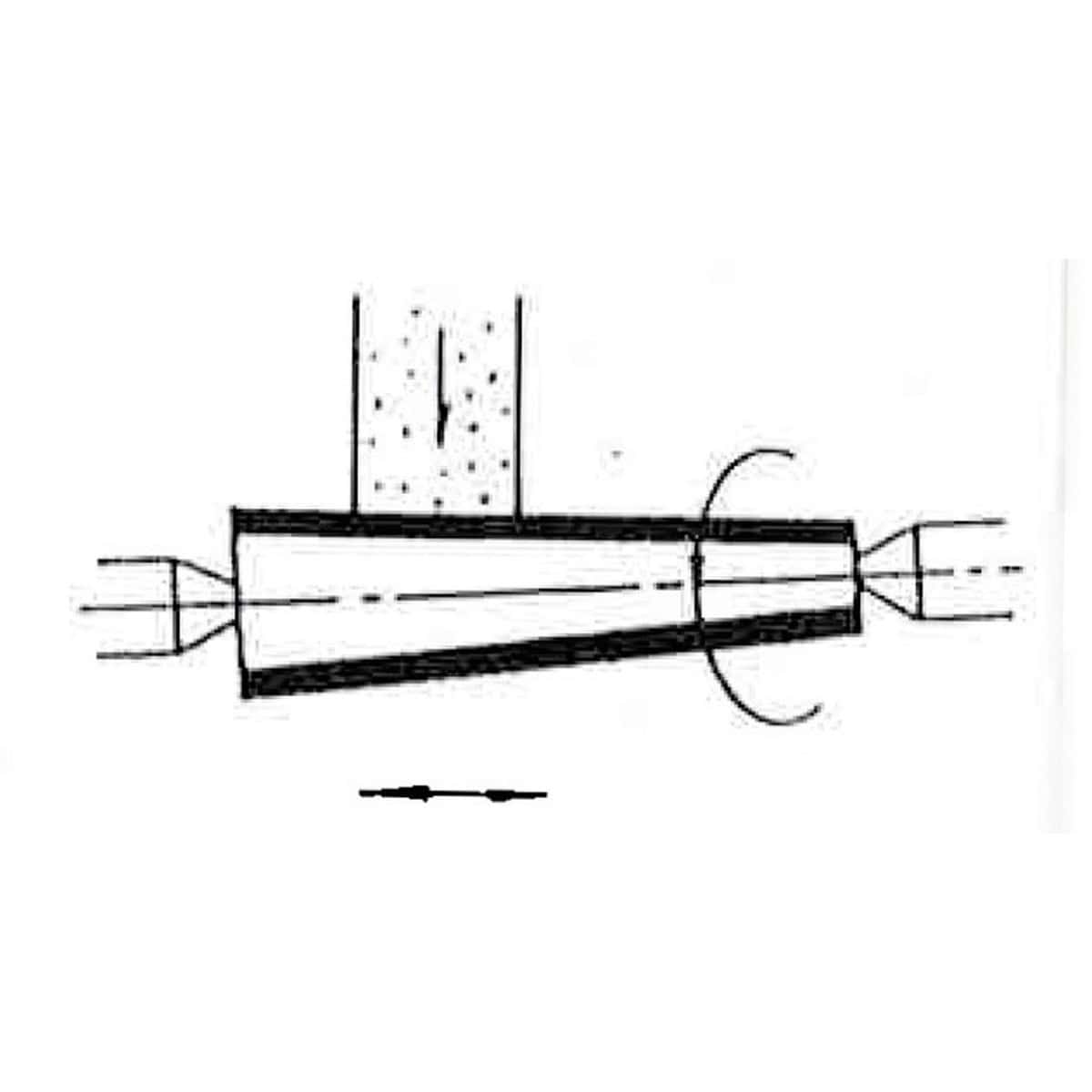

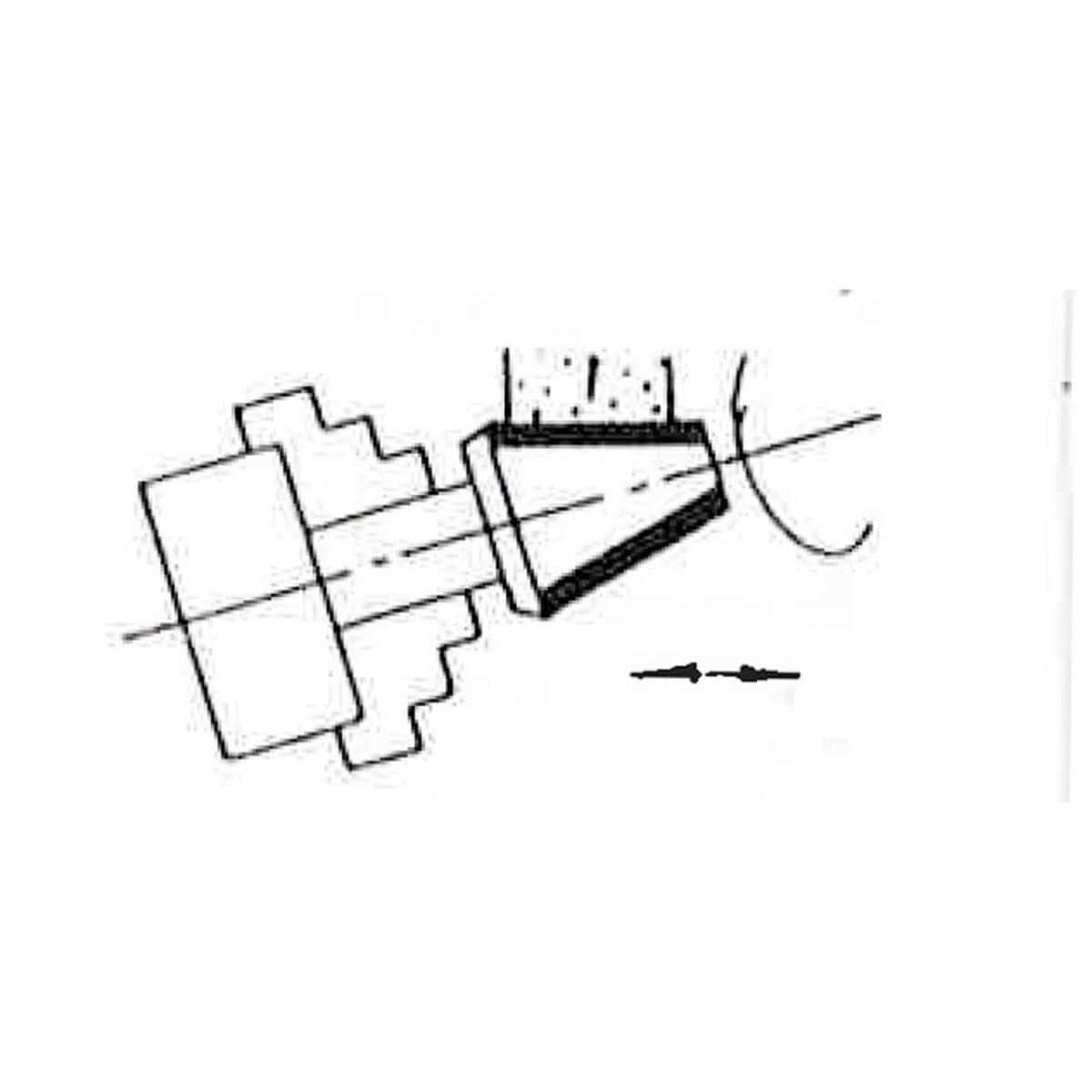

Sì. La testa mola è inclinabile di ±30° rispetto all'asse del pezzo, permettendo la rettifica di conicità, spallamenti angolati e forme complesse. La tavola è inclinabile di +3° a −2° per la rettifica di conicità su pezzi lunghi. La combinazione delle due inclinazioni copre la quasi totalità delle geometrie richieste in officina di precisione.
Che liquido di raffreddamento si usa?

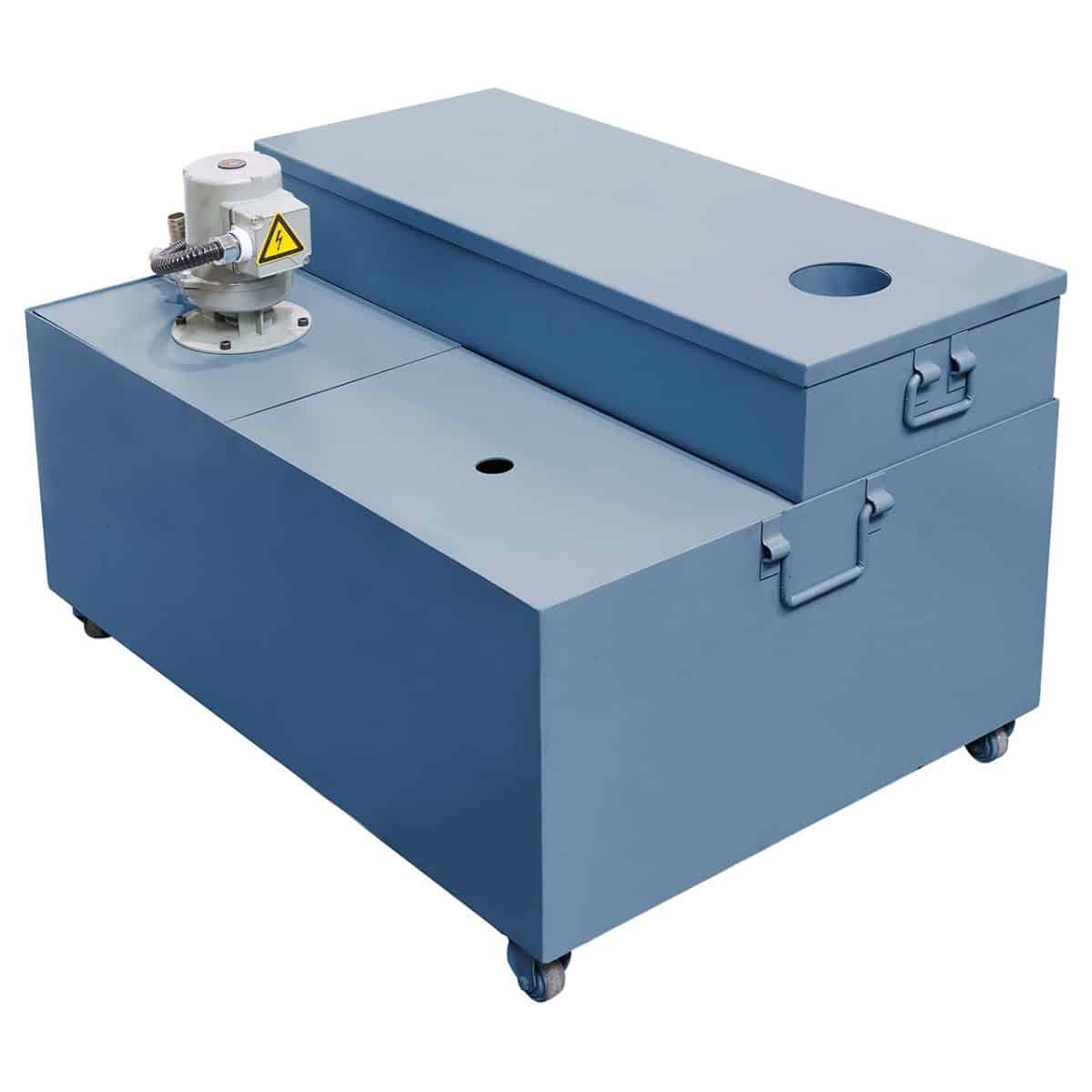

Per la rettifica cilindrica si usa tipicamente emulsione acqua+olio al 3–5% o olio da rettifica intero, in funzione del materiale e della mola. Il sistema di raffreddamento della URS 3000 N è integrato. Contattare Krollit per i dettagli sul sistema di erogazione del refrigerante.
