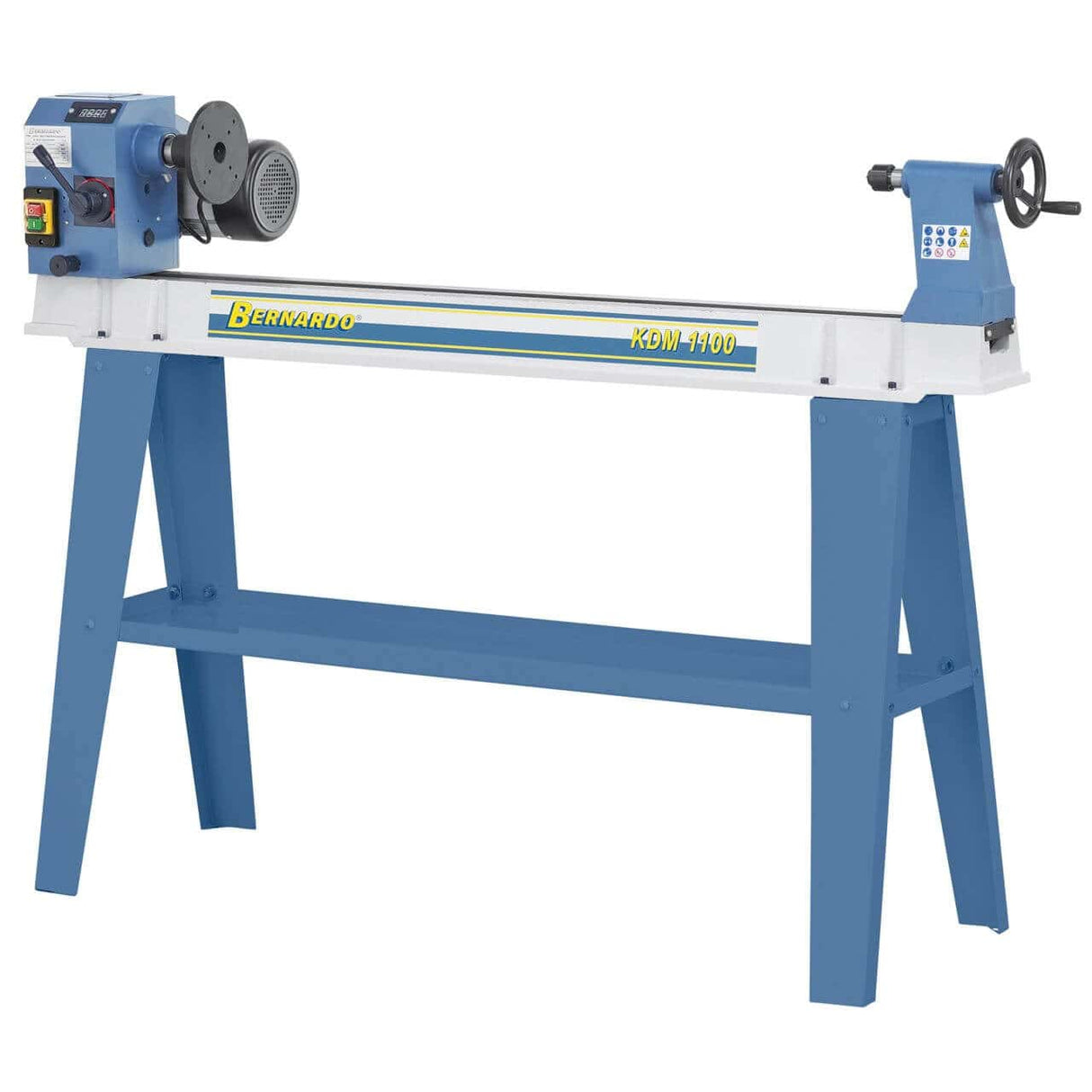

Tornio copiatore per legno Bernardo KDM 1100 (400V) – distanza punte 1100 mm, Ø 370 mm su bancale, copiatura max 850 mm × Ø 160 mm, motore 0.75 kW 400V trifase, peso 92 kg
Tornio copiatore per legno Bernardo KDM 1100 (400V) – distanza punte 1100 mm, Ø 370 mm su bancale, copiatura max 850 mm × Ø 160 mm, motore 0.75 kW 400V trifase, peso 92 kg ...è stato ordinato al fornitore e verrà spedito non appena sarà di nuovo disponibile.
Iscriviti alla nostra newsletter
Ricevi gli ultimi aggiornamenti su tutte le nostre nuove collezioni, saldi, offerte e date di arrivo dei prodotti.
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione
Il tornio copiatore per legno Bernardo KDM 1100 (400V) è un tornio professionale per legno con dispositivo di copiatura integrato per replica precisa di sagome e pezzi originali, dimensionato per artigiani semi-professionali che cercano un tornio copiatore di buon livello con regolazione continua della velocità e display digitale. Distanza tra le punte 1100 mm, diametro tornibile su bancale Ø 370 mm. Lunghezza massima di copiatura 850 mm, diametro massimo in copiatura Ø 160 mm. Velocità mandrino 500-2.000 rpm (regolazione continua). Filettatura mandrino M33 × 3,5 mm, cono contropunta MT 2, corsa bussola contropunta 50 mm. Motore 0.75 kW (S1) - 1.1 kW (S6) a 400V trifase, peso 92 kg, dimensioni macchina 1.650 × 750 × 1.150 mm. Display digitale per visualizzazione della velocità. Testa mandrino orientabile per lavorazioni fuori dal bancale. Distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Distanza tra le punte: 1100 mm
- Diametro tornibile su bancale: Ø 370 mm
- Diametro in copiatura: Ø 160 mm
- Lunghezza massima di copiatura: 850 mm
- Velocità mandrino: 500-2.000 rpm (regolazione continua)
- Filettatura mandrino: M33 × 3,5 mm
- Cono contropunta: MT 2
- Corsa bussola contropunta: 50 mm

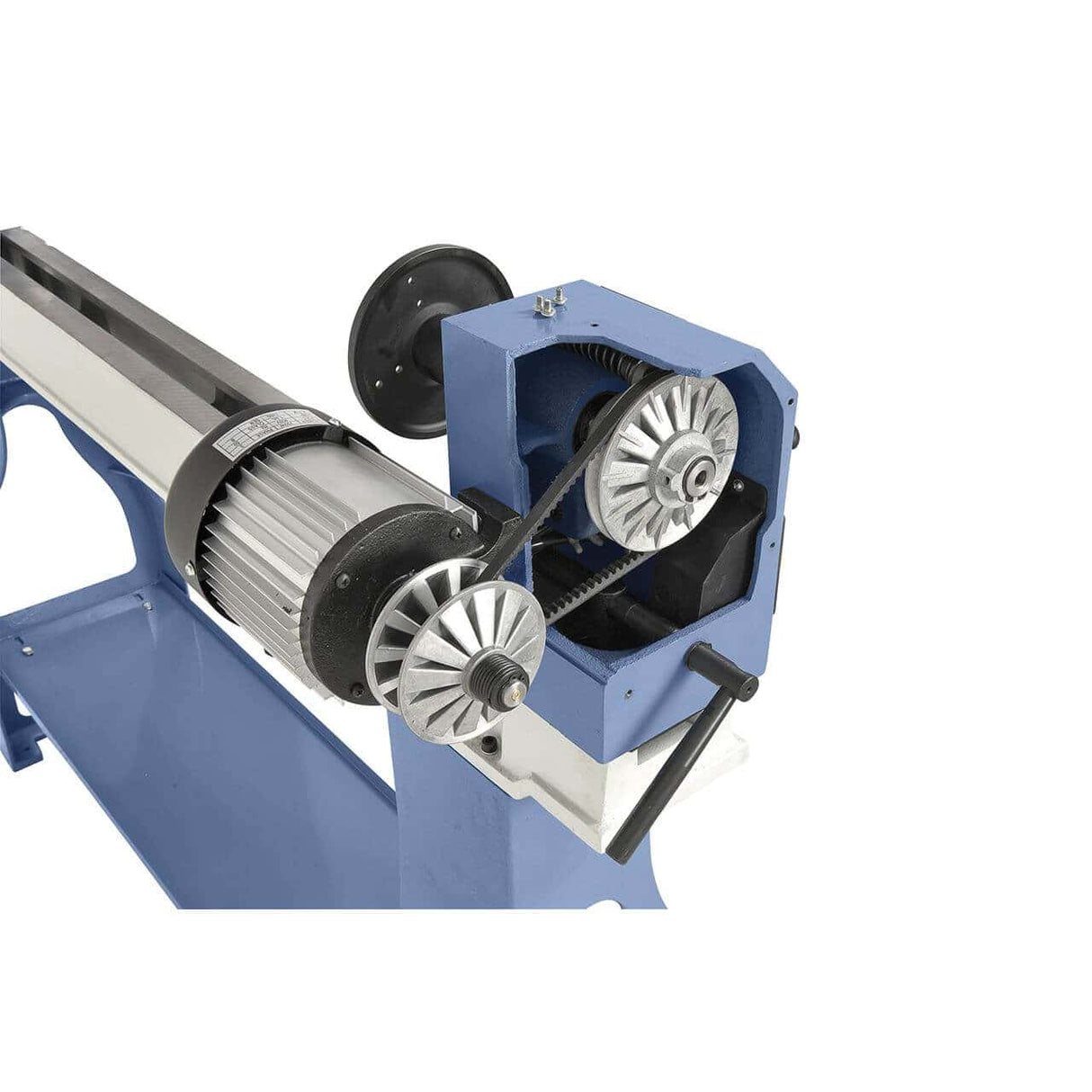

- Motore: 0.75 kW (S1) / 1.1 kW (S6) - 400V trifase

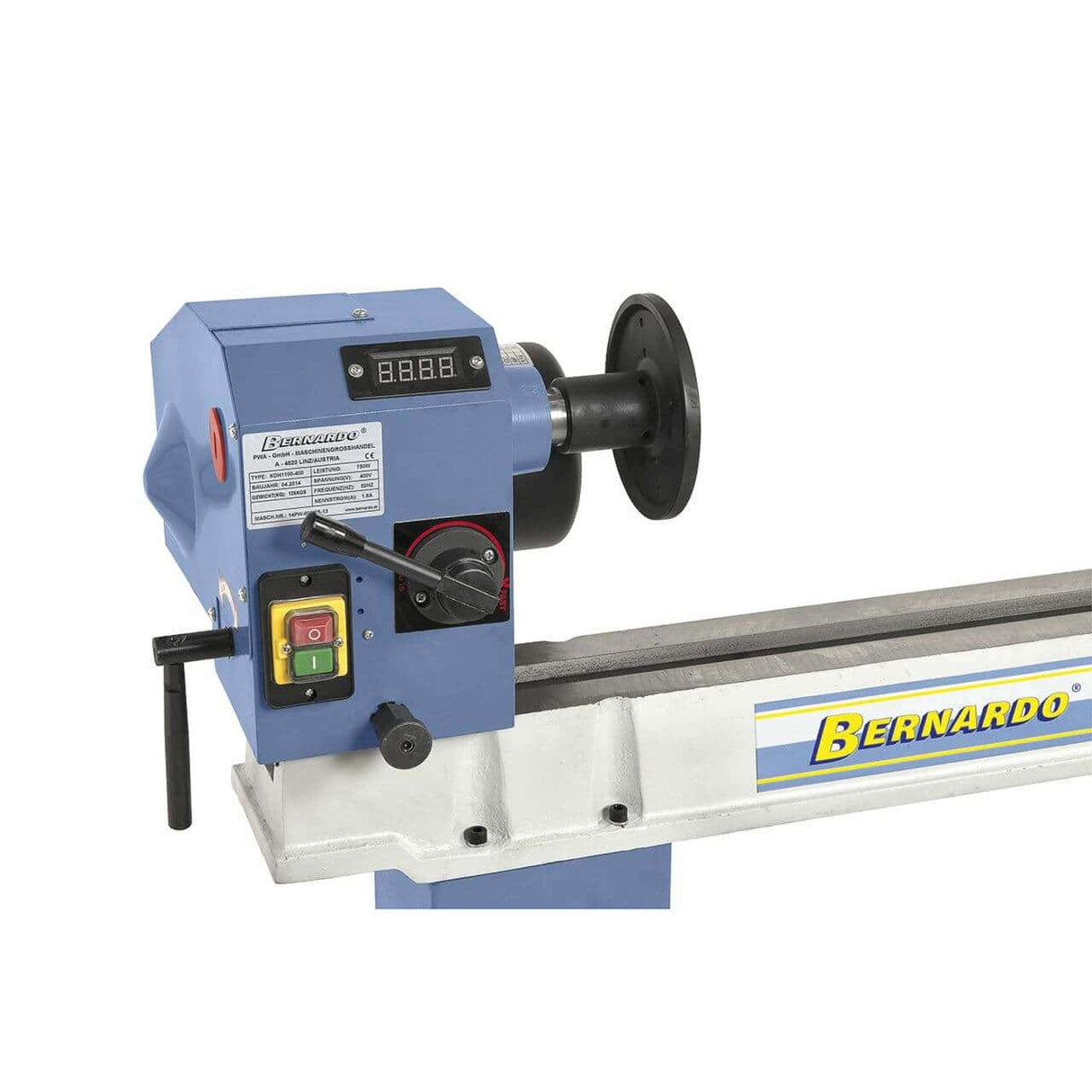

- Display digitale: Visualizzazione velocità
- Peso: 92 kg
Chi usa il KDM 1100 (400V) e per cosa
Il Bernardo KDM 1100 (400V) è un tornio copiatore per legno con dispositivo di copiatura integrato. Il dispositivo di copiatura permette la replica precisa di sagome (es. modelli di gambe di sedia in legno o metallo) o di pezzi originali (es. una gamba esistente da copiare): l'operatore guida un puntatore lungo il modello, e l'utensile da taglio replica esattamente la forma sul pezzo grezzo. Caratteristica determinante per produzione in serie di pezzi torniti uguali (set di gambe di sedia, candelieri uguali, paletti per ringhiere, manici uguali per attrezzi): senza copiatura ogni pezzo richiederebbe lavorazione manuale con verifiche di profilo continue e variabilità inevitabile tra pezzi. Il modello KDM 1100 (400V trifase) è il modello standard della gamma copiatori KDM: peso 92 kg, dimensionato per artigiani con uso continuativo. Distanza punte 1.100 mm e diametro tornibile su bancale Ø 370 mm. Regolazione continua della velocità 500-2.000 rpm con display digitale per controllo preciso. Testa mandrino orientabile per lavorazioni fuori bancale. Motore 0,75 kW (S1) - 1,1 kW (S6) a 400V trifase: alimentazione trifase industriale con maggiore efficienza del motore. Adatto a artigiani con produzione regolare di pezzi torniti in serie, semi-professionisti con laboratorio dedicato, scuole tecniche professionali. Il dispositivo di copiatura standard Bernardo permette uso di sagome di legno o metallo (le sagome possono essere realizzate dall'operatore stesso a partire da disegni o pezzi originali). Le lunghezze e i diametri massimi di copiatura sono limiti tecnici della macchina specifica.
Il suo posto nella gamma Bernardo
La gamma torni copiatori per legno Bernardo è organizzata in 3 sotto-categorie: KDM (entry-level/intermedio 68-92 kg, regolazione continua, motore 0,55-0,75 kW); KDH (semi-professionale 128 kg con basamento in ghisa integrato, regolazione continua, motore 0,75 kW); CL (top di gamma 218-228 kg, trasmissione meccanica a 4 velocità step, motore 1,1 kW, alimentazione 400V trifase). Le caratteristiche progressive sono: peso, capacità di copiatura (lunghezza e diametro), tipo di trasmissione (continua per flessibilità vs step per stabilità), alimentazione (230V monofase per laboratori standard vs 400V trifase per officine industriali). Il KDM 1100 (400V trifase) è il modello standard della gamma KDM: peso 92 kg, distanza punte 1.100 mm, motore 0,75 kW. Differenza con KDM 1000 eco: motore più potente, distanza punte maggiore, peso maggiore. Per uso più professionale con basamento integrato è dimensionato correttamente il KDH 1100 (128 kg); per uso top la gamma CL (218-228 kg con 4 velocità step e 400V trifase). Il KDM 1100 è disponibile in versione 230V monofase (per laboratori senza linea trifase) e 400V trifase (per officine industriali). Caratteristiche meccaniche identiche; cambia solo l'alimentazione del motore. La versione 400V trifase è dimensionata per officine con linea trifase industriale per migliore efficienza del motore.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Con peso 92 kg può essere movimentato da una persona; il tornio è dimensionato per posizionamento su banco da lavoro robusto esistente o sul supporto macchina incluso. Sagome di copiatura standard, poggiattrezzi aggiuntivi, piastre frontali, contropunte rotanti, accessori e ricambi originali Bernardo disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è il KDM 1100 (400V)
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Artigiano con produzione regolare di pezzi torniti in serie | Consigliato | Macchina di 92 kg con motore 0,75 kW (S1) per uso continuativo. Distanza punte 1.100 mm e dispositivo di copiatura standard. Display digitale per controllo della velocità. |
| Hobbista evoluto / semi-professionale | Consigliato | Alimentazione 400V trifase compatibile con linea trifase industriale (vantaggio per officine con cabina elettrica trifase). |
| Scuola tecnica con laboratorio professionale | Consigliato | Macchina di livello semi-professionale con caratteristiche complete (dispositivo di copiatura, regolazione continua, testa mandrino orientabile, display digitale). Per uso intensivo da parte di più studenti la robustezza 92 kg è adeguata. |
Non indicato per: uso professionale quotidiano intensivo con pezzi grandi (oltre Ø 370 mm o lunghezza oltre 1100 mm; la gamma CL 1300/1500 è dimensionata correttamente); CNC programmato (i torni copiatori Bernardo sono manuali con dispositivo di copiatura meccanico, non controllo numerico); ambienti senza adeguata aspirazione (la lavorazione del legno produce trucioli e polveri abbondanti); copiatura di profili più profondi di quelli specifici della macchina.
Capacità di lavorazione
| Specifica | Valore |
|---|---|
| Distanza tra le punte | 1100 mm |
| Diametro tornibile su bancale | Ø 370 mm |
| Diametro in copiatura | Ø 160 mm |
| Lunghezza massima di copiatura | 850 mm |
Velocità
| Specifica | Valore |
|---|---|
| Velocità mandrino | 500-2.000 rpm (regolazione continua) |
Mandrino e contropunta
| Specifica | Valore |
|---|---|
| Filettatura mandrino | M33 × 3,5 mm |

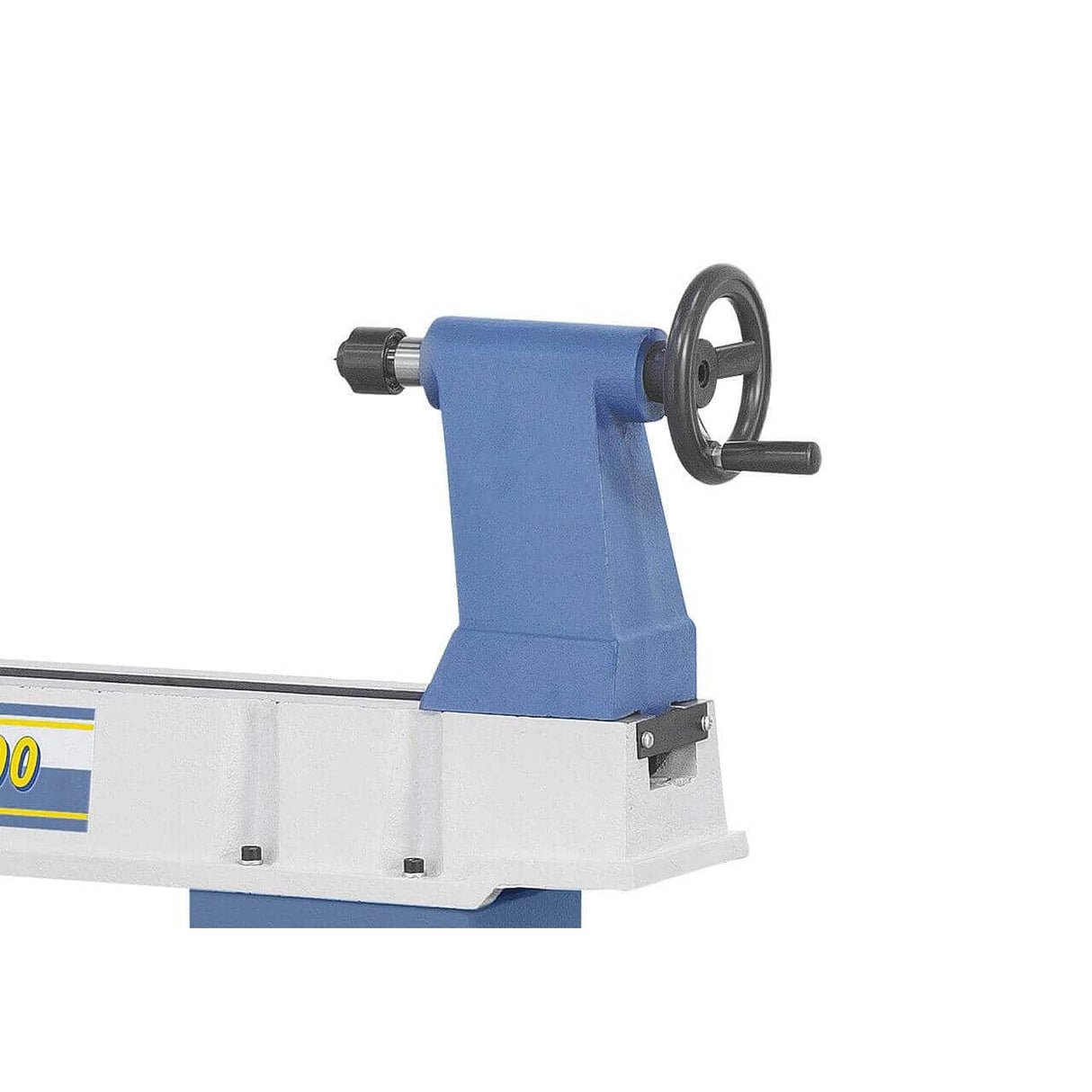

| Cono contropunta | MT 2 |
| Corsa bussola contropunta | 50 mm |
Motore e alimentazione
| Specifica | Valore |
|---|---|
| Potenza motore S1 100% | 0.75 kW |
| Potenza motore S6 40% | 1.1 kW |
| Tensione | 400V trifase |
Caratteristiche aggiuntive
| Specifica | Valore |
|---|---|
| Display digitale velocità | Incluso |

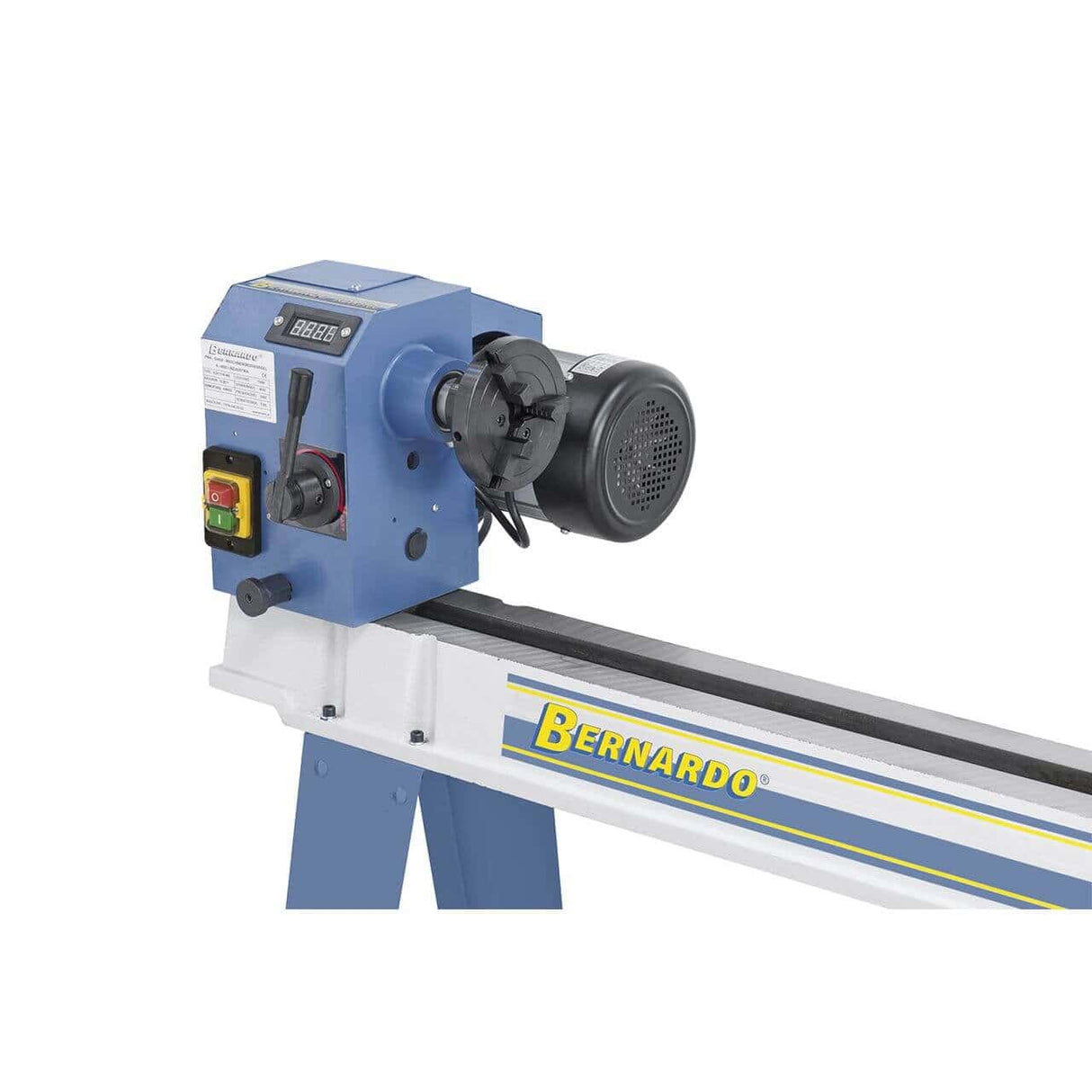

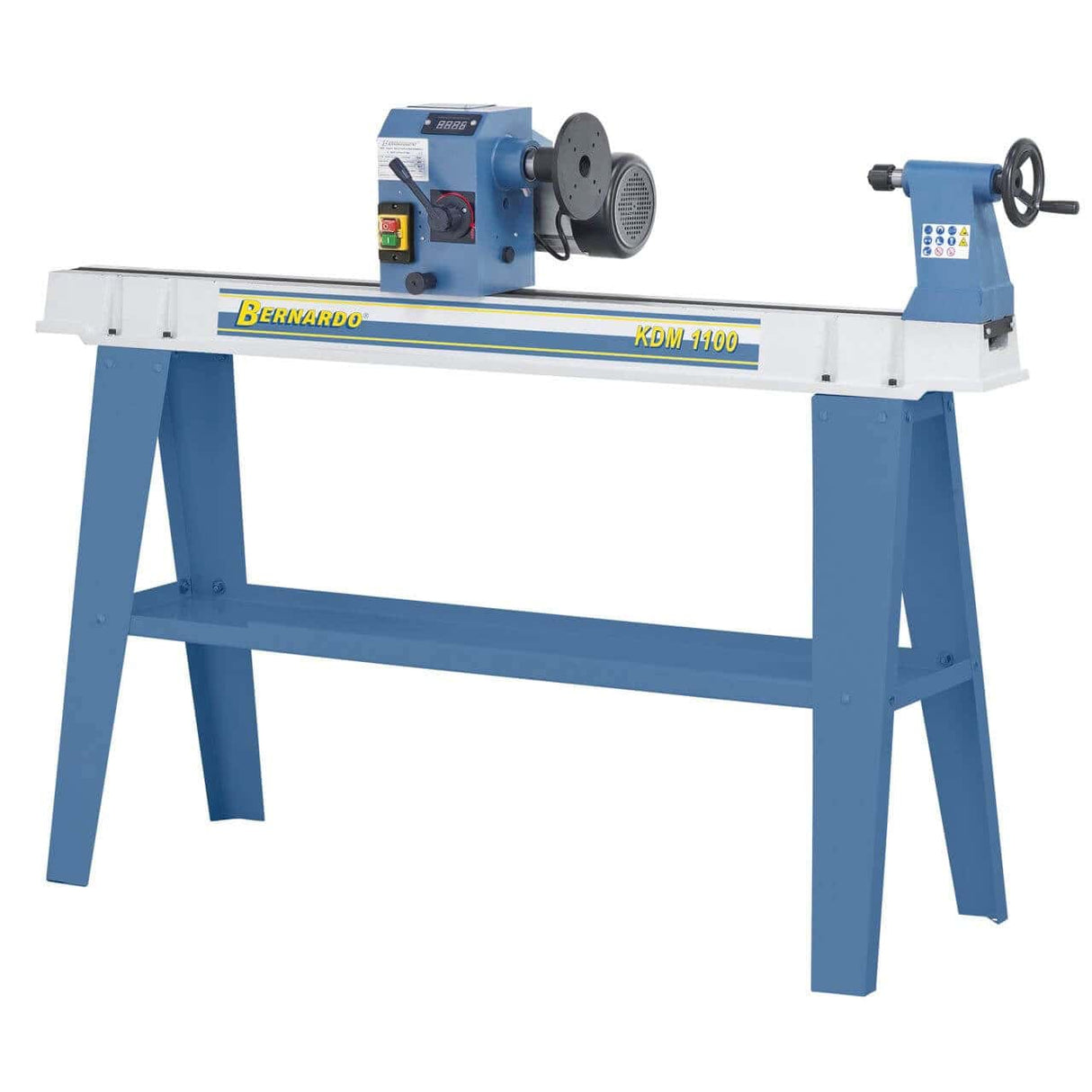

| Testa mandrino | Orientabile per lavorazioni fuori bancale |
Dimensioni e peso
| Specifica | Valore |
|---|---|
| Dimensioni macchina (L × P × H) | 1.650 × 750 × 1.150 mm |
| Peso | 92 kg |
Conformità
| Specifica | Valore |
|---|---|
| Marcatura | CE |
| Direttiva | Macchine 2006/42/CE |
Dotazione standard
- Tornio copiatore Bernardo KDM 1100 (400V)

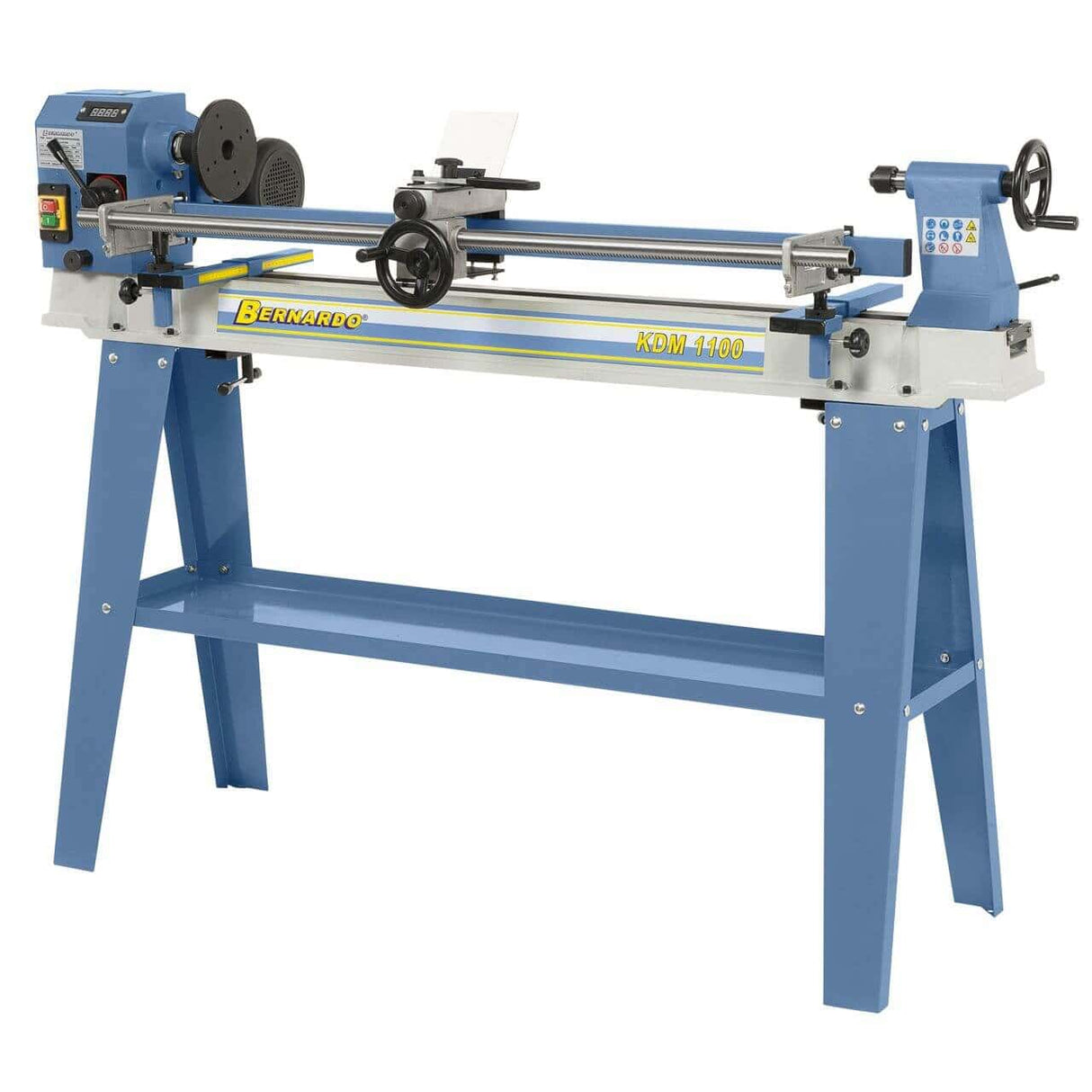

- Dispositivo di copiatura per replica di sagome e pezzi originali

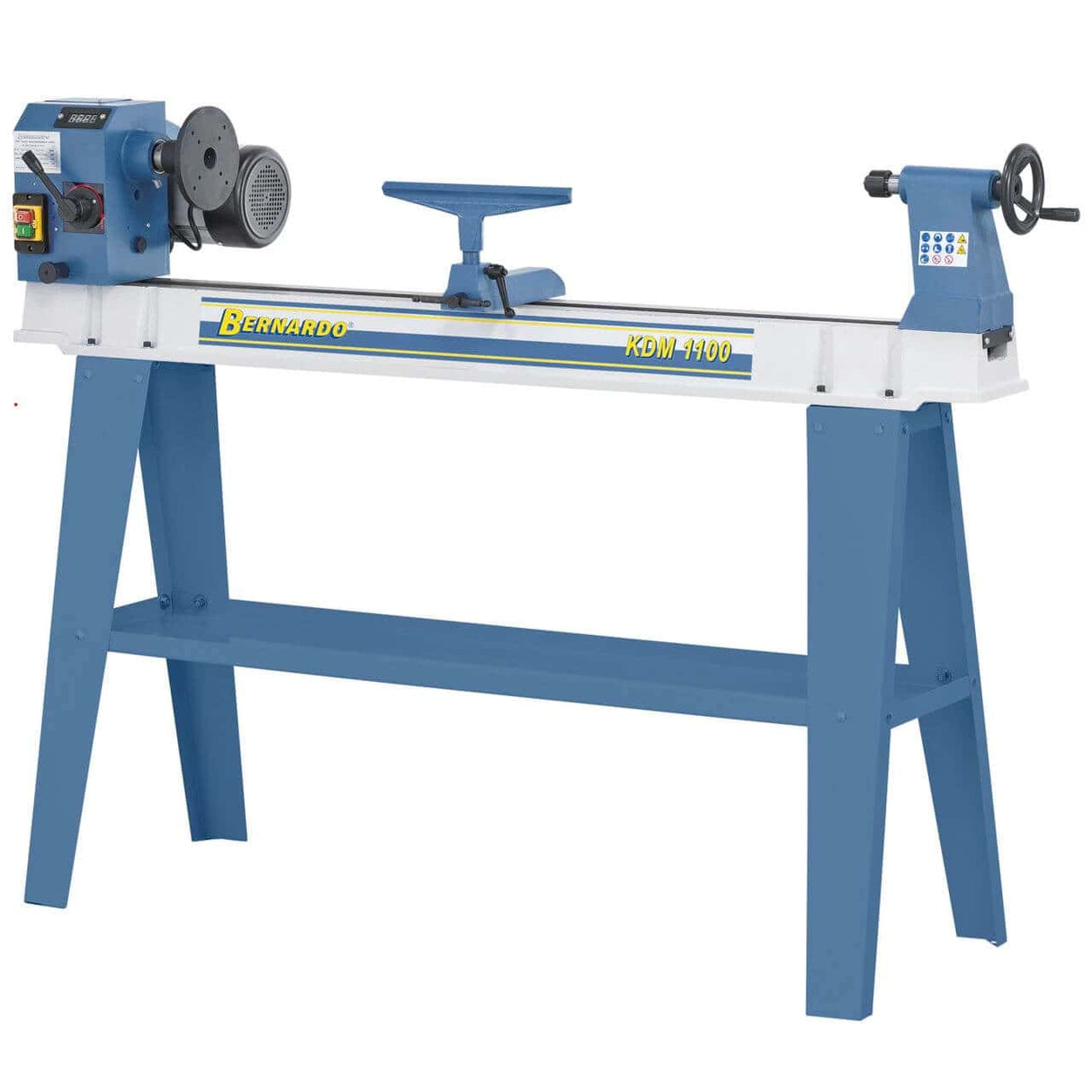

- Poggiattrezzi da 300 mm
- Piastra frontale da 150 mm
- Contropunta rotante MT 2
- Punta trascinatrice
- Supporto macchina
- Display digitale per visualizzazione velocità
- Regolazione continua/multi-velocità della velocità
- Set utensili da tornitura
- Manuale d'uso in italiano
Domande frequenti
Come funziona il dispositivo di copiatura?

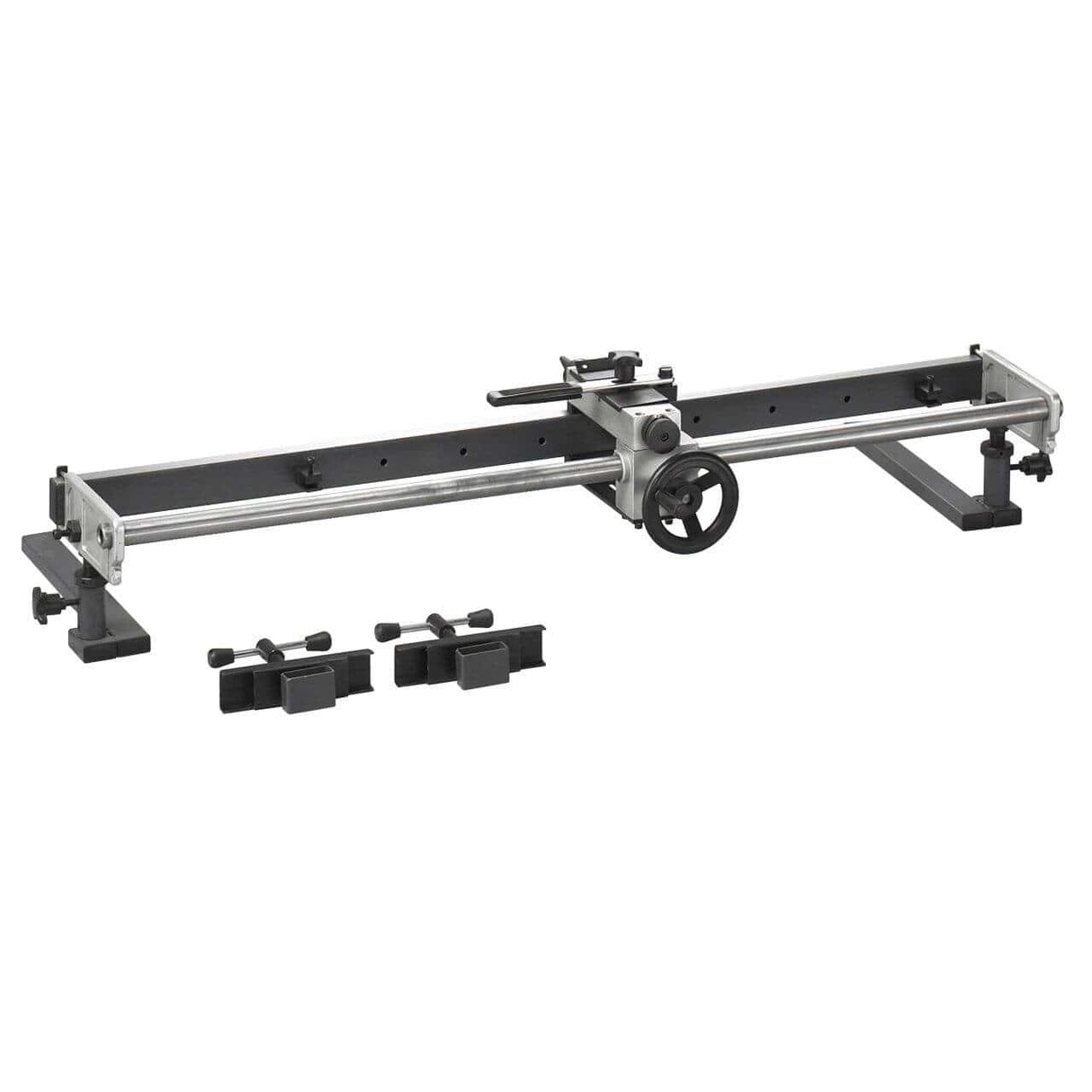

Il dispositivo di copiatura è un meccanismo a pantografo che permette di replicare un profilo (sagoma di legno, metallo, o pezzo originale) sul pezzo grezzo da tornire. L'operatore guida un puntatore lungo il profilo della sagoma, e il sistema meccanico trasferisce il movimento all'utensile da taglio che lavora il pezzo grezzo, riproducendo esattamente la stessa forma. Il KDM 1100 (400V) ha capacità di copiatura: lunghezza max 850 mm, diametro max Ø 160 mm.
Vantaggio pratico per produzione in serie: senza copiatura ogni pezzo richiederebbe lavorazione manuale con verifiche di profilo continue (es. usando calibri di forma, righe di confronto). Con copiatura il primo pezzo viene lavorato accuratamente per costruire la sagoma, poi tutti i pezzi successivi sono replicati in modo identico in 30-90 secondi ciascuno. Per produzioni di 10-100 pezzi uguali (es. set di gambe di sedie, candelieri, paletti per ringhiere) il tempo risparmiato è 70-90% rispetto alla lavorazione manuale singola. Le sagome di copiatura possono essere realizzate dall'operatore stesso (in legno o lamiera di acciaio) o acquistate dai fornitori di accessori per torni copiatori.
Quale è la differenza tra il KDM 1100 (400V) e gli altri torni copiatori della gamma?
La gamma copiatori Bernardo ha 3 sotto-categorie: KDM (entry-level/intermedio 68-92 kg, motore 0,55-0,75 kW), KDH (semi-pro 128 kg con basamento integrato, motore 0,75 kW), CL (top di gamma 218-228 kg con 4 velocità step e motore 1,1 kW a 400V trifase). Il KDM 1100 (400V) è categoria KDM: entry-level/intermedio per uso saltuario o regolare moderato.
Per scegliere il modello adatto valutare: peso e robustezza richieste (uso saltuario vs continuativo), capacità di copiatura (lunghezza/diametro/profondità del profilo), tipo di trasmissione preferita (continua per varietà di velocità o step per stabilità sotto carico), alimentazione disponibile (230V monofase per laboratori artigianali standard o 400V trifase per officine industriali). Per la maggior parte delle officine artigianali con produzione regolare il KDM 1100 o KDH 1100 sono dimensionati correttamente; per produzione professionale intensiva la gamma CL.
Le sagome di copiatura sono incluse o vanno acquistate separatamente?
Le sagome di copiatura non sono incluse nella dotazione standard: la macchina viene fornita con il dispositivo di copiatura (meccanismo a pantografo) ma le sagome specifiche per ogni profilo da replicare devono essere realizzate o acquistate separatamente.
Le sagome possono essere: realizzate dall'operatore stesso a partire da disegni o pezzi originali (in legno duro per uso saltuario, o in lamiera di acciaio o alluminio per uso continuativo); acquistate da fornitori specializzati di accessori per torni copiatori (sagome standard per profili comuni come gambe di sedia, candelieri, paletti); ricavate da pezzi originali esistenti che vengono utilizzati direttamente come sagoma. Per uso continuativo è raccomandato realizzare le sagome in lamiera di acciaio: durata superiore (centinaia di copie senza usura) e precisione costante. Per uso saltuario o produzioni di pochi pezzi le sagome in legno duro sono sufficienti e più economiche.
L'alimentazione 230V/400V è dual o richiede scelta?
Il KDM 1100 (400V) è disponibile in versione dual 230V/400V: l'operatore può scegliere quale alimentazione usare al momento dell'installazione, in funzione della linea elettrica disponibile in officina.
La versione 230V monofase è dimensionata per laboratori artigianali standard; la versione 400V trifase per officine con linea industriale. Caratteristiche meccaniche identiche; cambia solo l'efficienza del motore (la versione trifase ha minore vibrazione e maggior durata sotto carico continuativo). Per scegliere: se l'officina ha linea trifase 400V disponibile, usarla. Se solo 230V monofase, è sufficiente per la maggior parte delle lavorazioni.
Quale velocità del mandrino scegliere per la copiatura?
Per la copiatura le velocità raccomandate sono leggermente inferiori rispetto alla tornitura libera, perché il sistema di copiatura impone una velocità di avanzamento dell'utensile più costante: legni teneri (pino, abete) e copiatura semplice 800-1.500 rpm; legni duri (faggio, rovere, noce) e copiatura standard 500-900 rpm; legni esotici (mogano, palissandro) o profili complessi 400-700 rpm. Il KDM 1100 (400V) copre con la sua gamma 500-2.000 rpm (regolazione continua).
Importante: la velocità ottimale per la copiatura dipende anche dal diametro del pezzo (pezzi grandi richiedono velocità inferiori per limitare la velocità lineare al taglio), profondità del profilo da copiare (profili profondi richiedono velocità inferiori per limitare la coppia richiesta all'utensile), tipo di utensile da copiatura (utensili HSS standard a velocità medie, utensili in carburo a velocità superiori). Per produzione in serie è raccomandato registrare le velocità ottimali per ogni combinazione legno+profilo su scheda di lavoro per riferimento.
