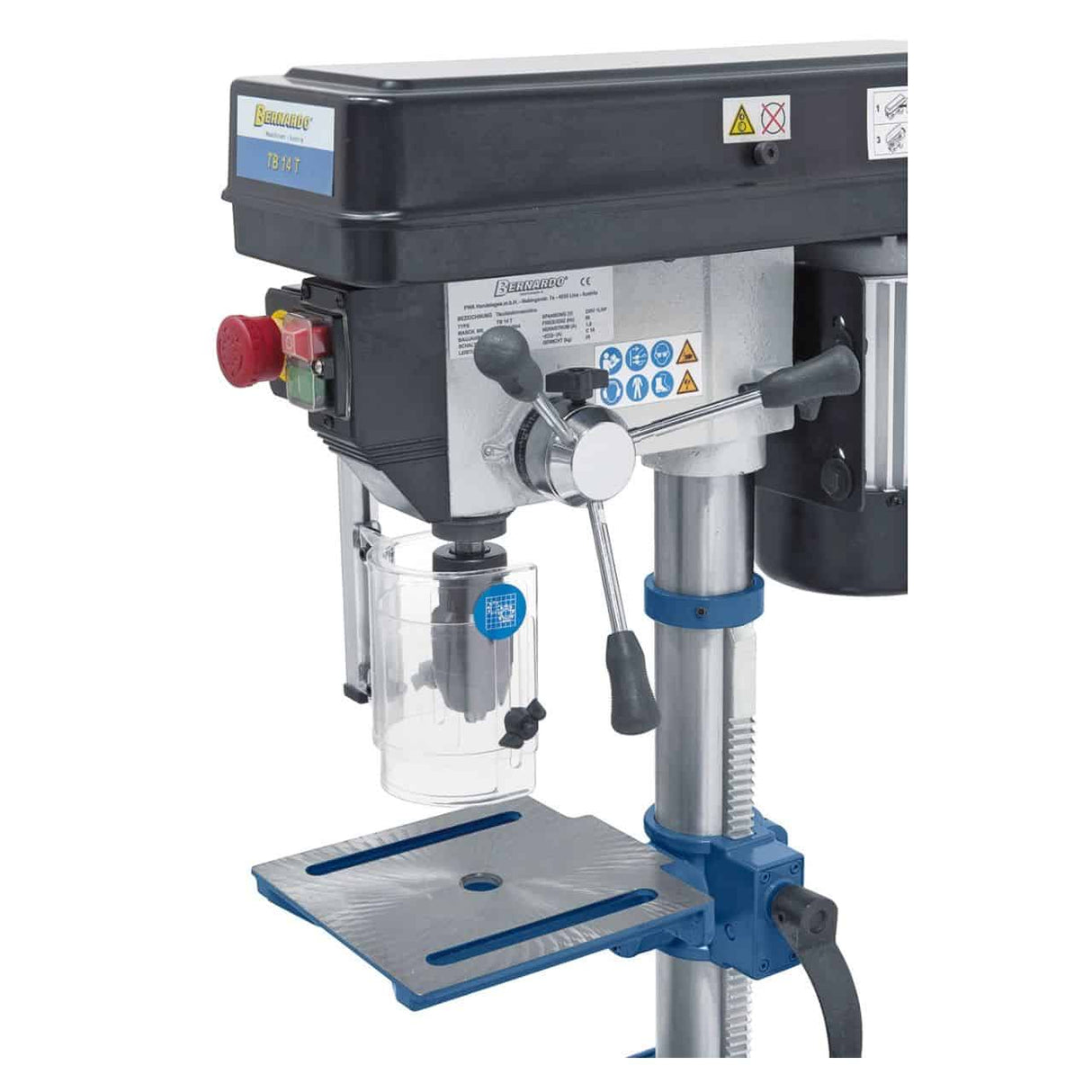

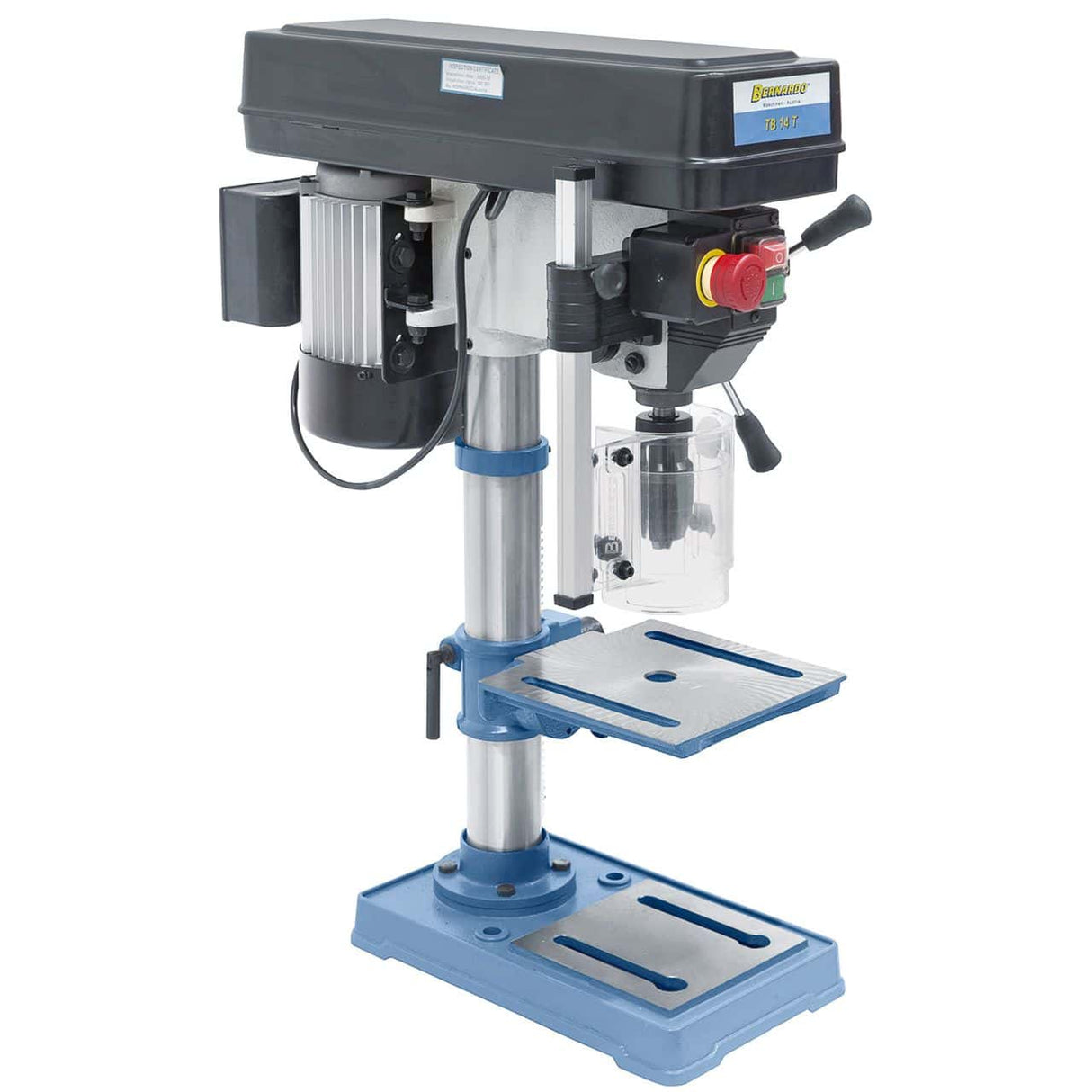

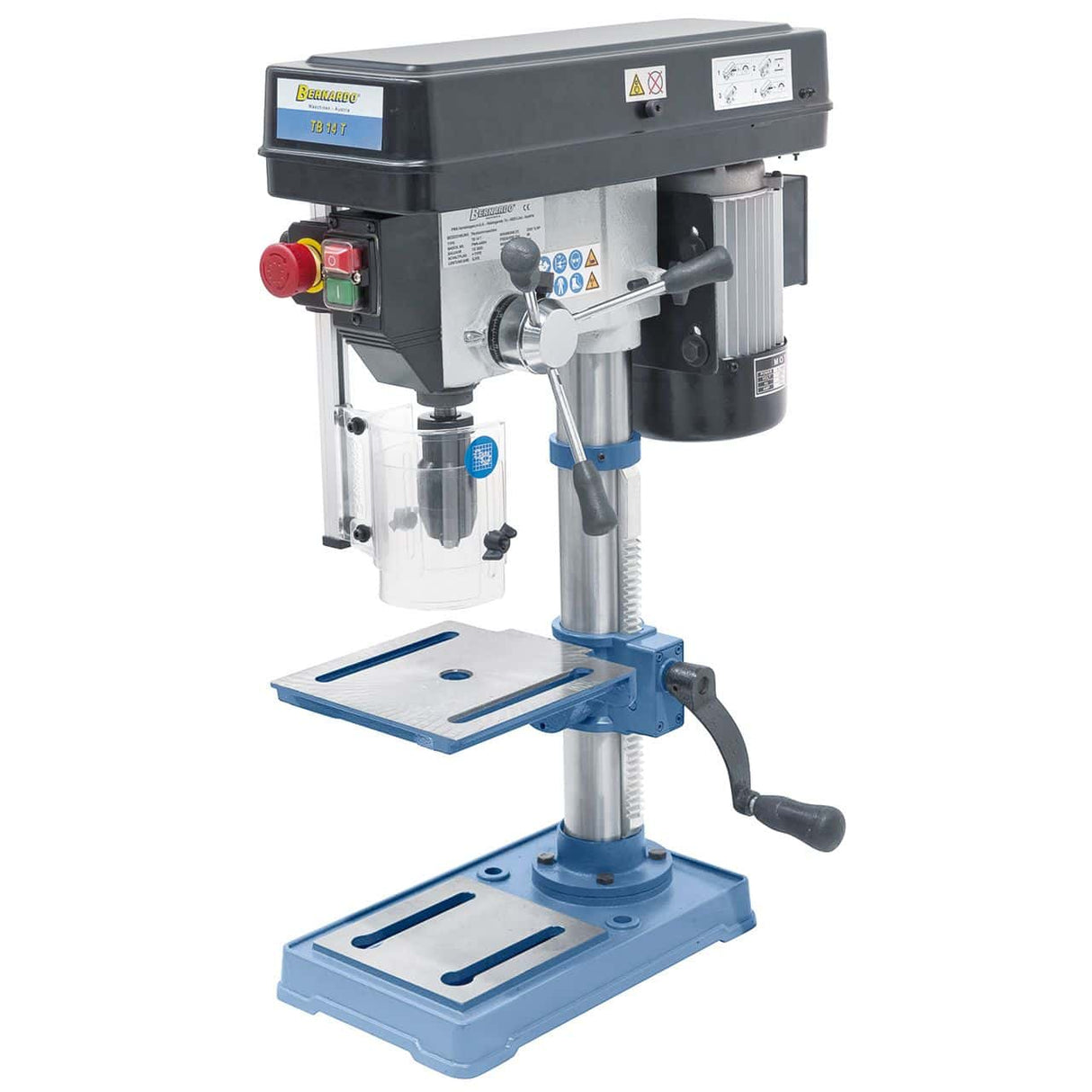

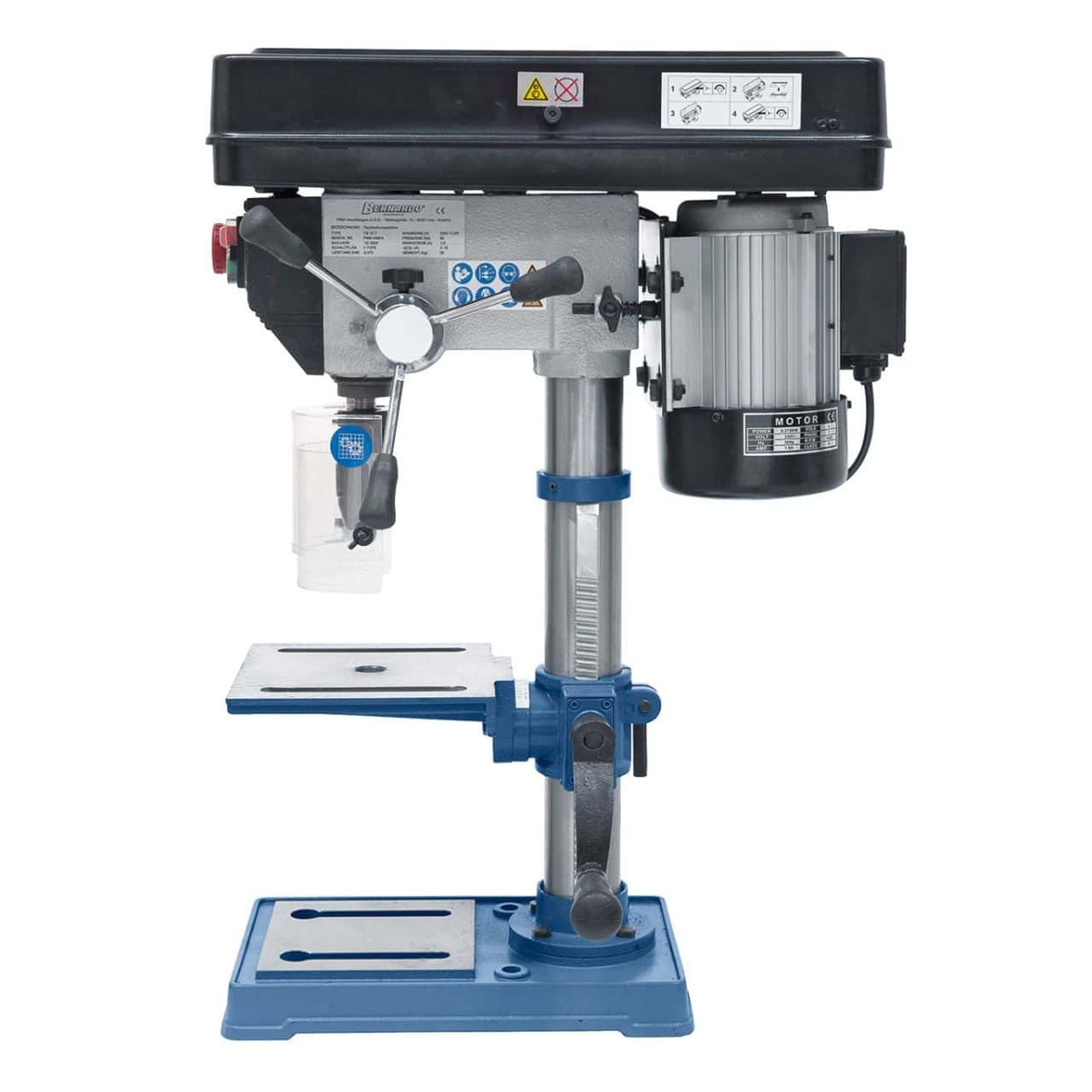

Il trapano da banco Bernardo TB 14 T è il modello entry level più compatto della gamma TB con cono fisso B16, con capacità di foratura nell'acciaio fino Ø 14 mm. Caratteristiche tecniche: attacco cono Morse Fisso B 16, mandrino autoserrante 1-13 mm / B 16, 5 velocità mandrino 620-2.620 rpm con trasmissione a cinghie, tavola in ghisa 185 × 185 mm con cave a T da 14 mm inclinabile da -45° a +45° e regolabile in altezza con cremagliera, base trattata con cave a T per fissaggio di pezzi grandi, colonna Ø 58 mm. Motore in alluminio conforme IP 54: 0,37 kW (S1) / 0,55 kW (S6) a 230V, corsa mandrino 65 mm, peso 26 kg. Distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
-
Capacità foratura acciaio: Ø 14 mm
-
Mandrino: 1-13 mm / B 16
-
Attacco cono Morse: Fisso B 16
-
Velocità mandrino: 5 velocità 620-2.620 rpm
-
Corsa mandrino: 65 mm
-

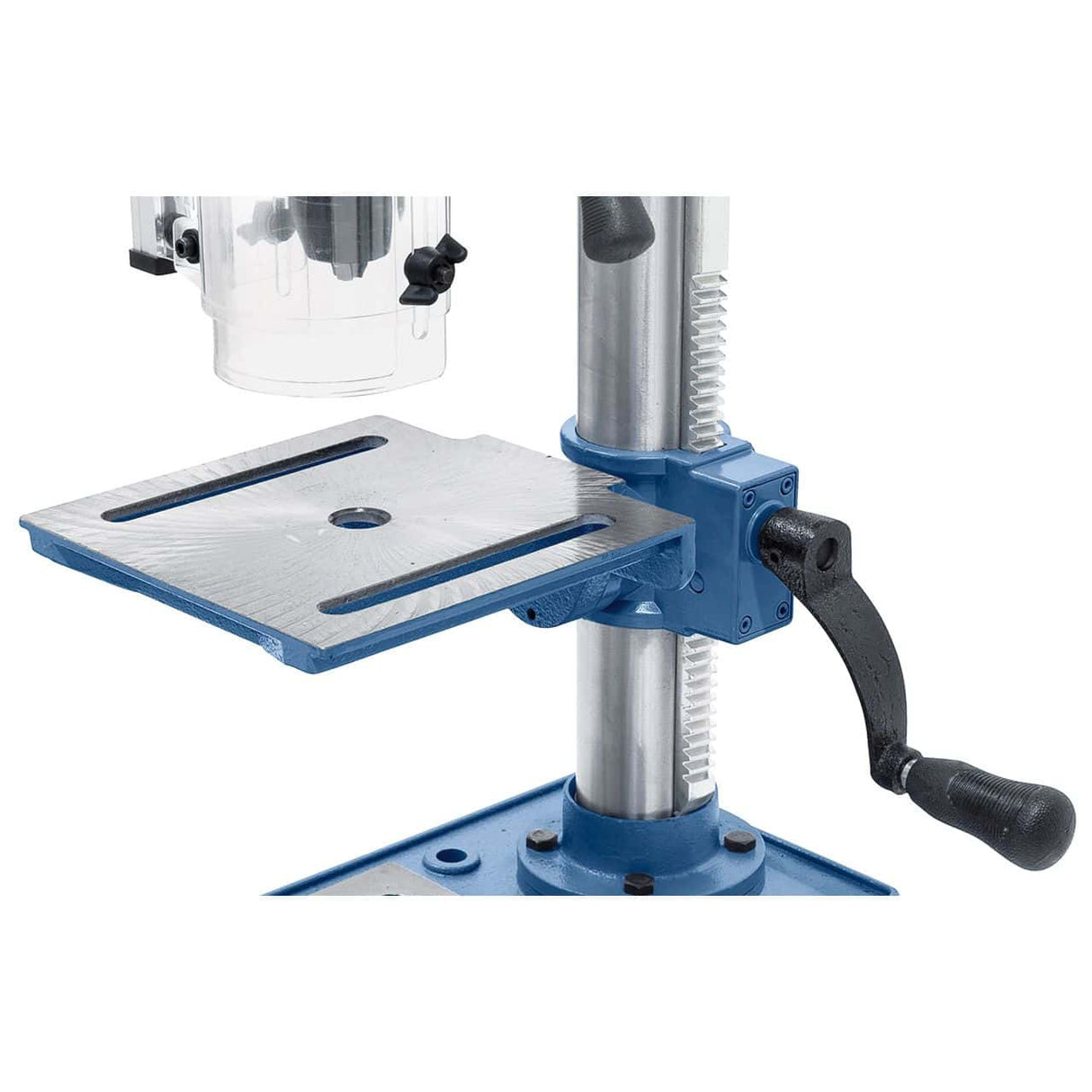

Tavola: 185 × 185 mm con cave a T da 14 mm inclinabile ±45°
-
Distanza mandrino-tavola max: 285 mm
-
Distanza mandrino-base: 395 mm
-
Diametro colonna: 58 mm
-
Motore: 0,37 kW (S1) / 0,55 kW (S6) a 230V
-
Peso: 26 kg
Chi usa il TB 14 T e per cosa
Il Bernardo TB 14 T è un trapano da banco compatto della gamma TB (entry level professionale), dimensionato per officine artigianali, hobbisti evoluti e piccoli laboratori con esigenza di foratura di precisione su acciaio fino Ø 14 mm. Caratteristica costruttiva chiave: il modello TB è la versione semplificata della gamma BM, con prezzo significativamente inferiore mantenendo la qualità costruttiva Bernardo. Differenze rispetto al BM 16: cono fisso B16 (anziché MT 2 + adattatore), 5 velocità step (anziché 12-16), no display digitale, struttura più compatta (300 × 510 × 690 mm vs 400 × 590 × 980 mm). Le 5 velocità step 620-2.620 rpm permettono adattamento ai materiali standard. Il motore in alluminio conforme IP 54 (0,37 kW S1 / 0,55 kW S6) a 230V sviluppa la potenza necessaria per uso quotidiano normale. La tavola in ghisa 185 × 185 mm inclinabile ±45° con cave a T permette esecuzione di forature angolate. Settori di utilizzo tipici: hobbisti del metallo con esigenze di precisione standard, officine artigianali con uso saltuario, modellisti per costruzione di telai e meccanismi piccoli, laboratori didattici di base per scuole tecniche.
Il suo posto nella gamma Bernardo
La gamma trapani da banco e a colonna Bernardo è organizzata su 6 sotto-famiglie principali: TB (TB 14/16/20 T) entry level con cono B16 fisso o MT 2 e velocità step; BM T (BM 20/25 T) intermedio con display digitale corsa mandrino e velocità step; BM Vario (BM 16/20 Vario) intermedio con velocità regolabile in continuo + laser di centraggio; SBM Vario (SBM 16/20 Vario) trapano a colonna con altezza superiore ai BM Vario; B 430 Vario trapano a colonna media-pesante con tavola orientabile 360° e mandrino MT 3; SB 30 Profi trapano a colonna pesante con motore a 2 stadi di potenza, capacità Ø 32 mm. Il TB 14 T è il modello entry level della gamma trapani da banco Bernardo. Caratteristiche distintive: cono mandrino fisso B16 (no MT), 5 velocità step, peso 26 kg, struttura compatta. Per uso saltuario senza esigenze di precisione superiore è la scelta corretta in rapporto qualità/prezzo. Per esigenze di display digitale o velocità superiori il TB 16 T o BM 20 T sono dimensionati correttamente.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Peso gestibile da una persona o due con sollevamento controllato. Punte da trapano HSS, mandrini portafrese, dispositivi di filettatura, lampade LED, ricambi originali Bernardo (cinghie, motori, mandrini autoserranti, alberi conici, dadi a T) disponibili da magazzino con spedizione 3-5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Per chi è il TB 14 T
| Profilo |
Compatibilità |
Motivo |
| Hobbista del metallo con uso saltuario |
Consigliato |
Macchina compatta a prezzo accessibile, struttura Bernardo standard, capacità sufficiente per applicazioni hobbistiche. |
| Officina artigianale per uso non quotidiano |
Consigliato |
Capacità Ø 14 mm copre la maggior parte delle applicazioni saltuarie. Peso 26 kg gestibile in laboratorio compatto. |
| Officina con esigenze di display digitale o precisione superiore |
Adeguato |
Per display digitale corsa mandrino il BM corrispondente è dimensionato correttamente. Il TB è economico ma senza funzionalità avanzate. |
Non indicato per: forature di diametro superiore Ø 14 mm; uso quotidiano professionale con esigenze di precisione superiore (BM/SBM/B 430 sono dimensionati correttamente); applicazioni che richiedono display digitale o regolazione velocità in continuo.
Capacità di lavorazione
| Specifica |
Valore |
| Capacità foratura acciaio |
Ø 14 mm |
| Mandrino |
1-13 mm / B 16 |
| Attacco cono Morse |
Fisso B 16 |
Velocità e corsa
| Specifica |
Valore |
| Velocità mandrino |
5 velocità 620-2.620 rpm |
| Corsa mandrino |
65 mm |
Tavola e dimensioni di lavoro
| Specifica |
Valore |
| Dimensioni tavola |
185 × 185 mm |
| Cave a T tavola |
14 mm |
| Inclinazione tavola |
-45° a +45° |
| Distanza mandrino-colonna |
130 mm |
| Distanza mandrino-tavola max |
285 mm |
| Distanza mandrino-base |
395 mm |
| Diametro colonna |
58 mm |
| Superficie piano base |
155 × 155 mm |
Motore e alimentazione
| Specifica |
Valore |
| Potenza motore S1 100% |
0,37 kW |
| Potenza motore S6 40% |
0,55 kW |
| Tensione |
230V / 50 Hz |
| Standard di protezione |
IP 54 |
Dimensioni e peso
| Specifica |
Valore |
| Dimensioni macchina (L × P × A) |
300 × 510 × 690 mm |
| Peso |
26 kg |
Conformità
| Specifica |
Valore |
| Marcatura |
CE |
| Direttiva |
Macchine 2006/42/CE |
Dotazione standard
- Trapano Bernardo TB 14 T
- Mandrino autoserrante 1-13 mm / B 16
- Set di dadi a T per fissaggio pezzi

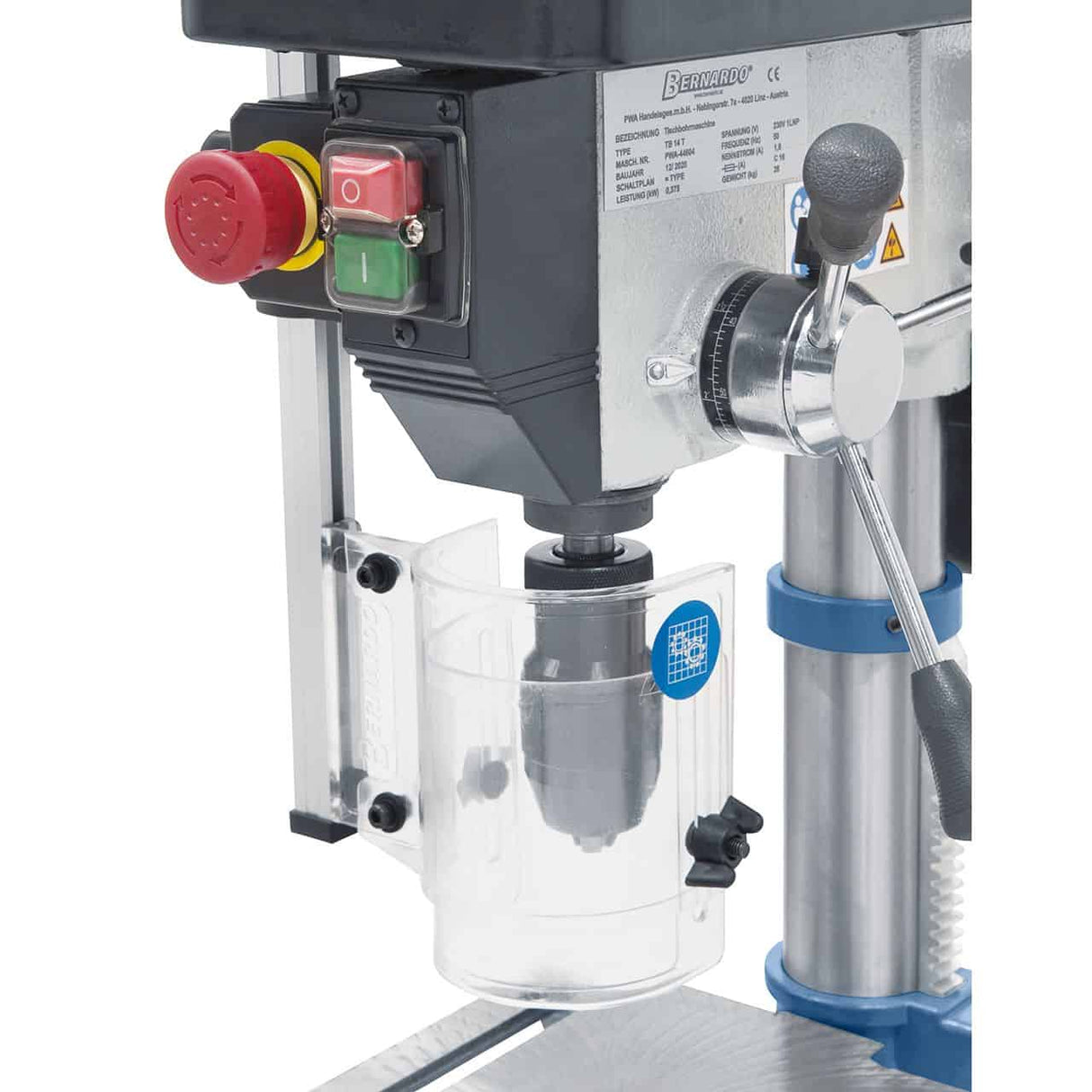

- Protezione regolabile in altezza con microinterruttore
- Set di chiavi e utensili di servizio
- Manuale d'uso in italiano
Domande frequenti
Quale è la differenza tra TB e BM corrispondente?
Il TB è la versione entry level: cono fisso B16, 5 velocità step, no display digitale, peso 26 kg.
Per uso saltuario hobbistico o officina artigianale senza esigenze di precisione superiore il TB è economicamente preferibile. Per uso quotidiano professionale con esigenze di display digitale corsa mandrino il BM corrispondente è dimensionato correttamente. La qualità costruttiva di base (telaio in ghisa, cuscinetti, motore IP 54) è la stessa per entrambe le linee: il TB elimina solo le funzionalità avanzate (display, laser, ergonomia).
La capacità di foratura nominale è realistica?
Sì per acciai dolci e standard. La capacità Ø 14 mm è dimensionata per acciai strutturali (S235, S275, S355) e acciai dolci da costruzione meccanica (C45, 11SMnPb30): per questi materiali la macchina può eseguire forature al diametro nominale con qualità adeguata.
Per acciai legati duri (42CrMo4, 39NiCrMo3) la capacità effettiva si riduce del 20-30%: per il TB 14 la capacità reale su acciai duri è Ø 9 mm. Per acciai inox (304, 316) la velocità di rotazione deve essere ridotta al 60-70% del valore standard per evitare incrudimento del materiale e degradazione del tagliente. Per applicazioni con materiali tenaci sono dimensionati correttamente i modelli BM/SBM con motore S1 superiore.
Le velocità step sono sufficienti per uso standard?
Sì. Le 5 velocità step 620-2.620 rpm coprono i materiali standard: acciai duri 220-500 rpm, acciai dolci 1.000-1.500 rpm, alluminio e ottone 1.500-2.840 rpm. Per ogni utensile e materiale esiste una velocità step adeguata.

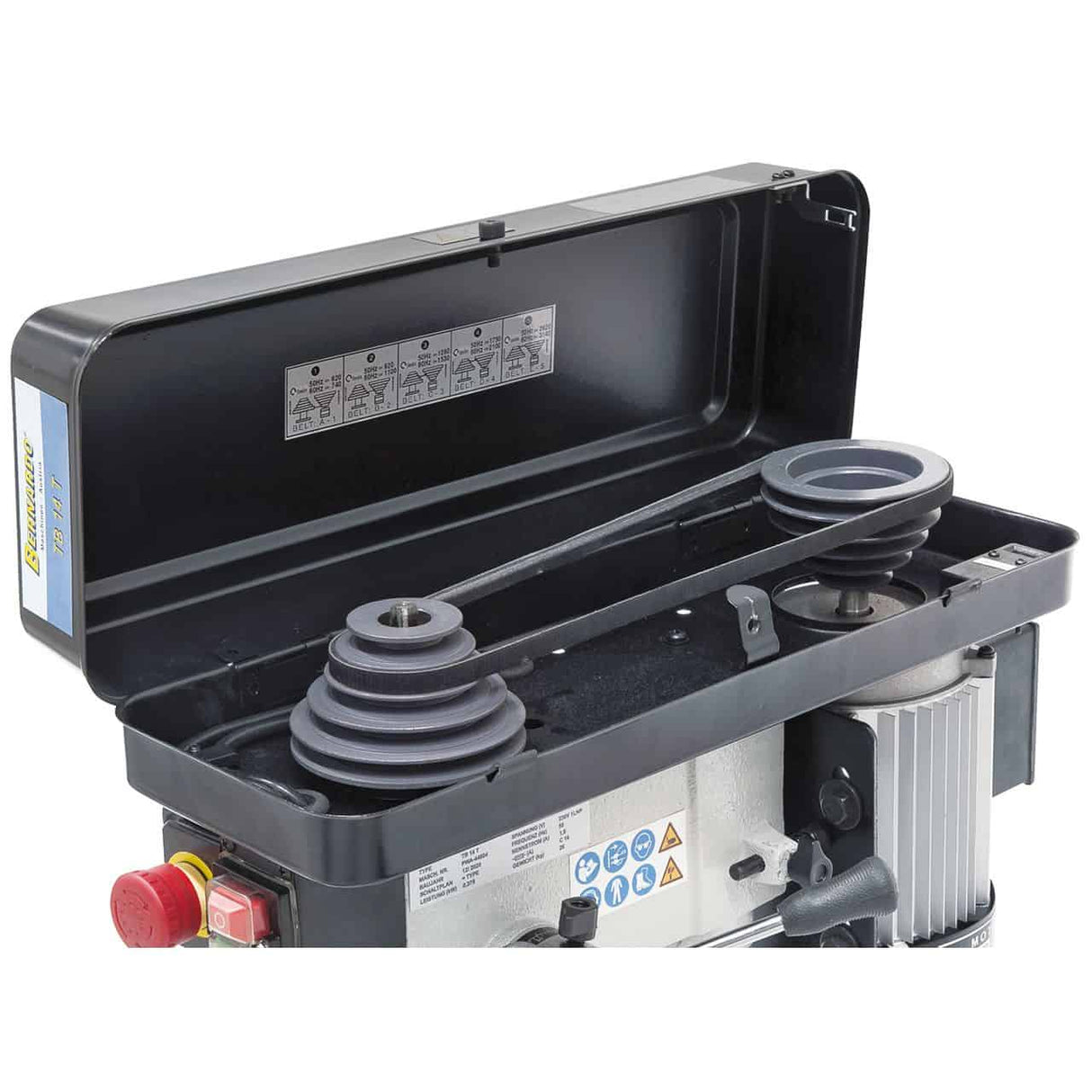

Cambio velocità: aprire il coperchio della trasmissione, spostare la cinghia su pulegge diverse, richiudere il coperchio. Tempo tipico: 30-60 secondi. Per officine con cambi frequenti di velocità (oltre 5 cambi/ora) il sistema Vario è preferibile per riduzione tempo. Per officine con uso prevalente di un materiale standard le velocità step sono completamente adeguate.
Posso filettare con il TB?
No, il TB 14 T non ha rotazione R/L. Per filettature di precisione tramite maschio meccanico è dimensionato correttamente il BM 25 T 400V o SB 30 Profi.
Filettatura con maschio a mano (no rotazione macchina): l'operatore monta il maschio nel mandrino, lo allinea al foro, ruota manualmente con chiave di filettatura. Procedura adeguata per filettature occasionali su acciai dolci, M sotto M10. Per filettature di precisione, M sopra M10, o filettature frequenti la rotazione R/L meccanica è caratteristica determinante.
Il TB è veramente professionale o solo hobbistico?
Entry level professionale. Il TB è prodotto secondo gli stessi standard costruttivi della gamma BM/SBM Bernardo (telaio in ghisa, motore IP 54, cuscinetti di qualità) ma con funzionalità semplificate per riduzione del prezzo.
Per officine artigianali con uso quotidiano standard il TB è completamente adeguato: la qualità del foro e la durata della macchina sono comparabili al BM corrispondente. Le differenze (no display digitale, ergonomia base, velocità step) impattano l'efficienza di lavoro ma non la qualità tecnica della foratura. Per uso hobbistico evoluto il TB è la scelta corretta in rapporto qualità/prezzo. Per uso intensivo professionale con esigenze di efficienza il BM Vario o SBM Vario sono dimensionati correttamente.
