Trapano a colonna FDM 510 - 20 TOP / 400 V
Descrizione

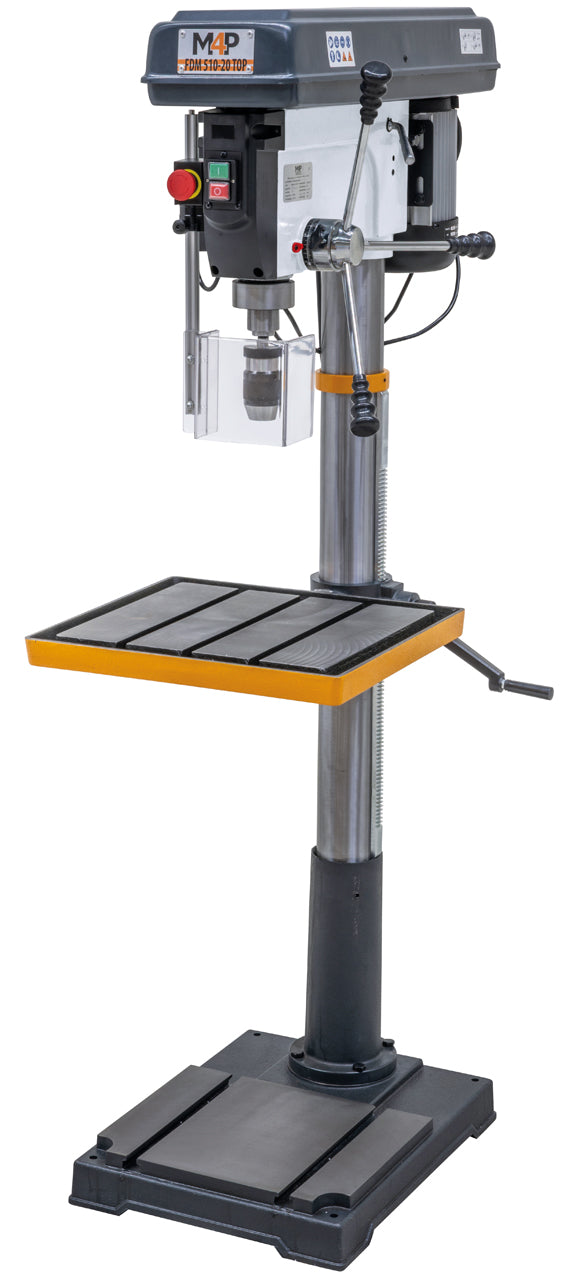

Il trapano a colonna FDM 510 - 20 TOP è una macchina da pavimento alimentata a 400 V, con capacità di foratura fino a 32 mm e attacco mandrino cono Morse MT 4. Il motore a due velocità da 0,75 / 1,5 kW, con coppia elevata ai bassi regimi, offre 24 velocità da 60 a 3.480 giri/min e ha di serie l'inversione del senso di rotazione. La tavola 480 × 425 mm si inclina di ±45°, la colonna in acciaio rettificato ha un diametro di 90 mm e l'arresto di profondità regolabile permette di ripetere fori alla stessa quota.
Quali sono le caratteristiche principali del FDM 510 - 20 TOP?

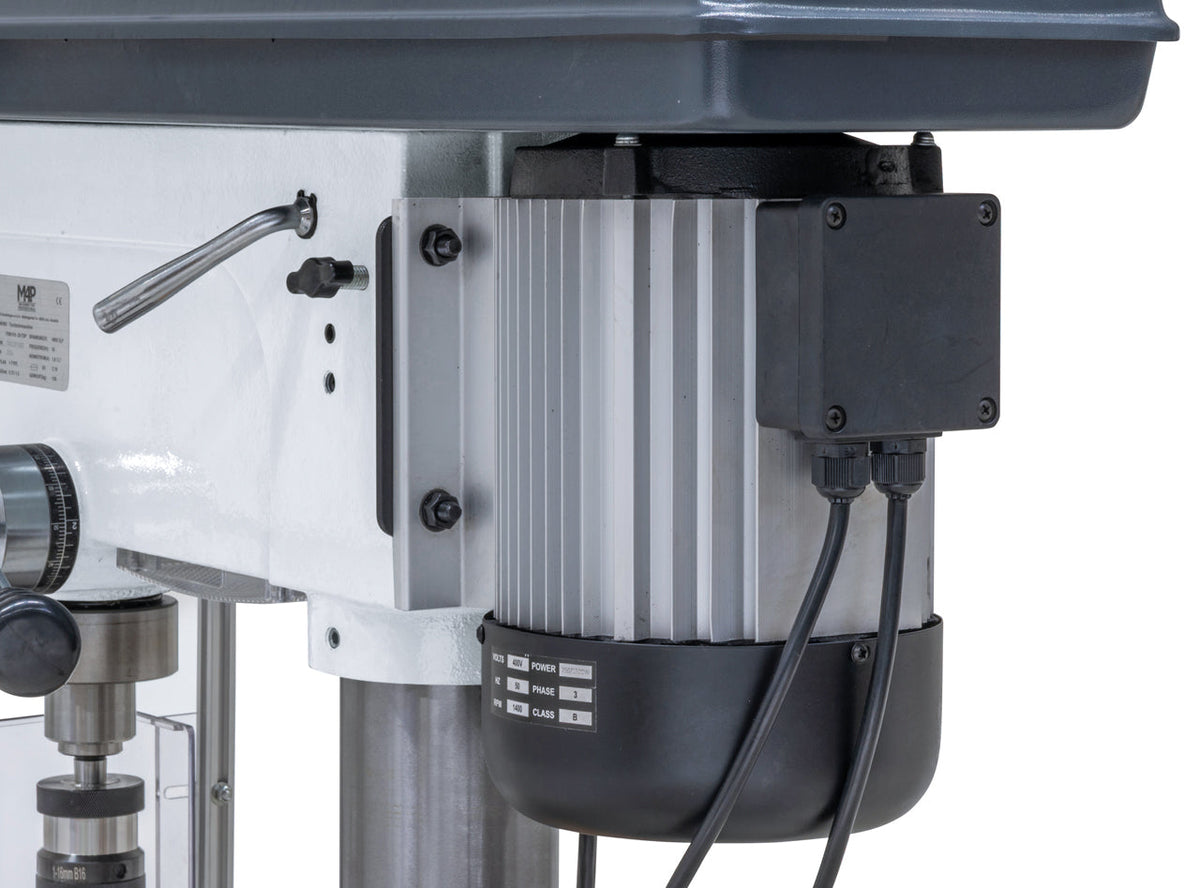

- Motore a due velocità con coppia elevata ai bassi regimi
- 24 velocità da 60 a 3.480 giri/min, con regime minimo adatto ai grandi diametri e alle lavorazioni lente su acciaio
- Capacità di foratura fino a 32 mm con attacco mandrino cono Morse MT 4
- Inversione del senso di rotazione destro/sinistro con commutatore a camme, di serie
- Arresto di profondità regolabile per impostare con precisione la corsa del cannotto

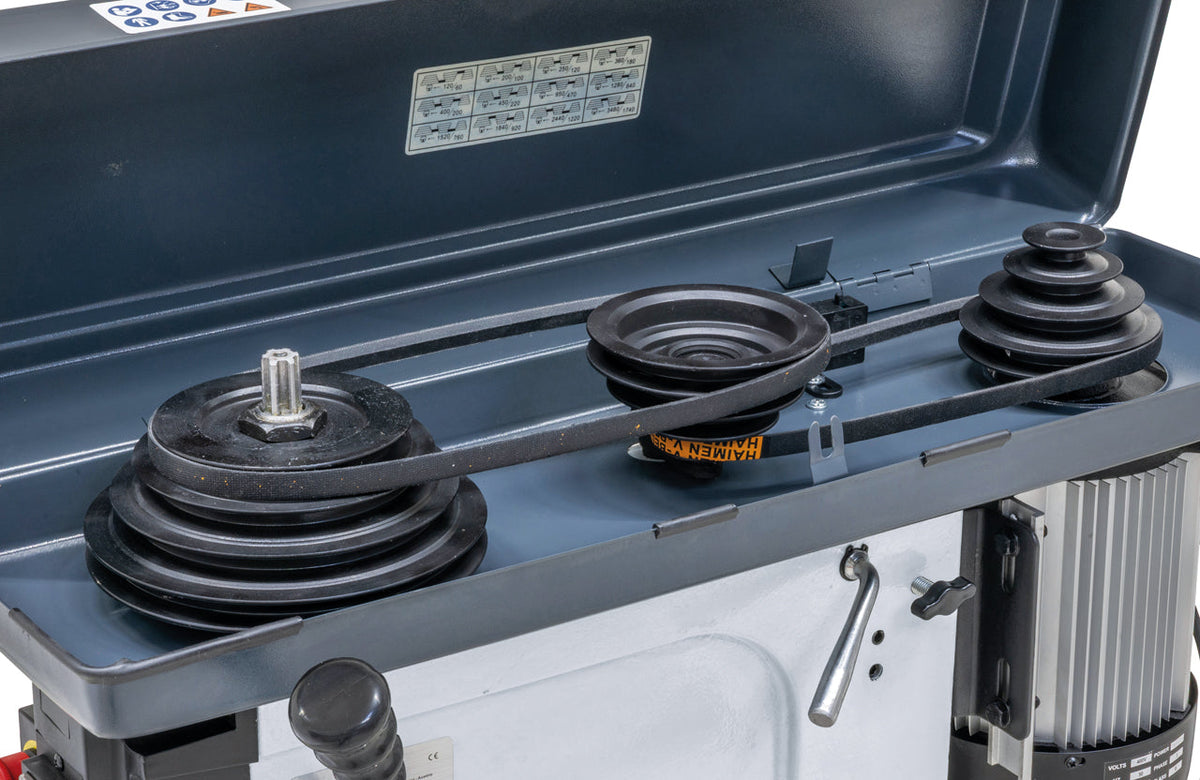

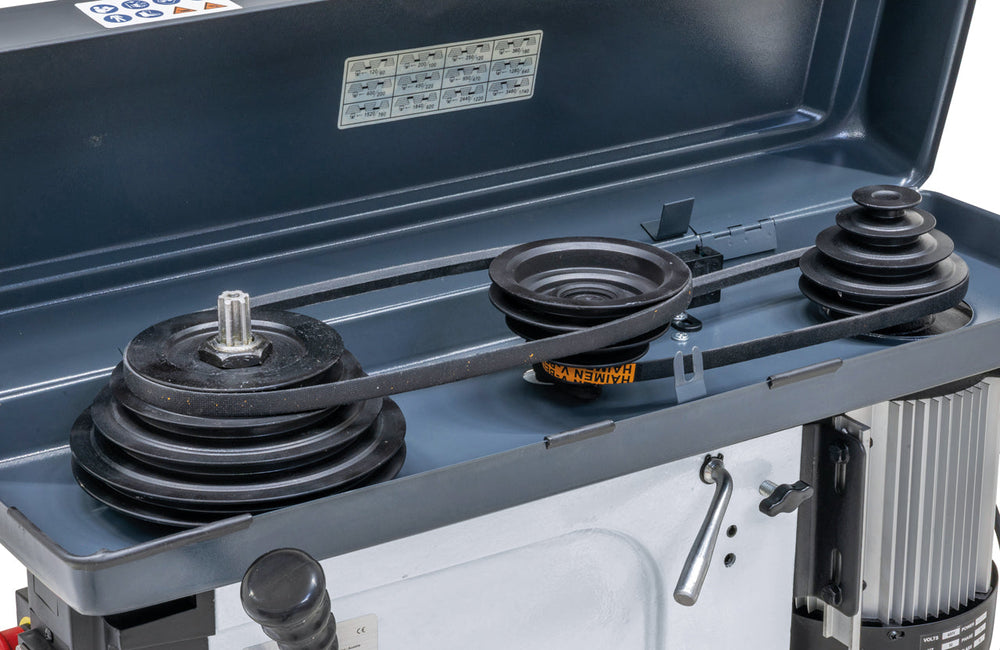

- Trasmissione a cinghia trapezoidale con pulegge bilanciate, per un funzionamento regolare
- Cannotto su cuscinetti a sfere di qualità con corsa di 120 mm

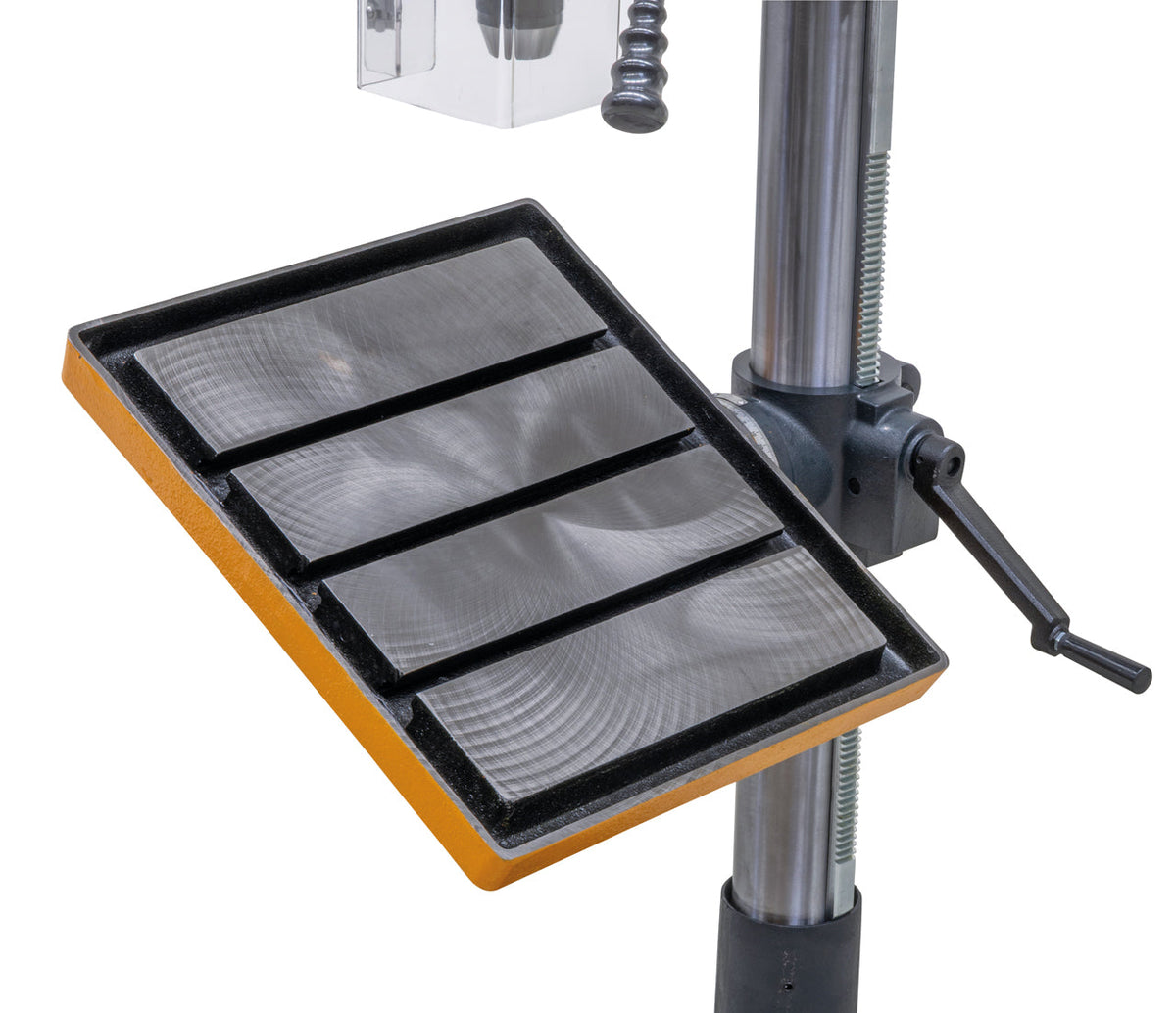

- Tavola lavorata 480 × 425 mm con cave a T, inclinabile da -45° a +45° e regolabile in altezza tramite cremagliera e manovella
- Colonna in acciaio rettificato Ø 90 mm, struttura compatta e stabile in ghisa
- Basamento rettificato con cave a T per il fissaggio di pezzi alti
- Protezione regolabile in altezza e pulsante di arresto di emergenza separato
Per quali lavorazioni è indicato?
Il FDM 510 - 20 TOP è adatto a officine meccaniche, carpenterie metalliche, reparti manutenzione e produzione che forano acciaio, alluminio e altri materiali fino a 32 mm, anche su pezzi alti o pesanti e con uso intensivo. Il regime minimo di 60 giri/min con coppia elevata è utile per grandi diametri, svasature e lavorazioni lente; l'arresto di profondità serve per fori ciechi ripetuti alla stessa quota. Richiede il collegamento a una linea trifase a 400 V e un pavimento in grado di sostenere circa 114 kg.
Non è indicato per chi dispone solo di una presa monofase a 230 V, né per pezzi che richiedono di spostare il punto di foratura oltre lo sbraccio di 255 mm: in questi casi serve un trapano radiale.
Dati tecnici
Capacità di lavorazione
| Capacità max di foratura | 32 mm |
| Sbraccio (distanza mandrino-colonna) | 255 mm |
Mandrino e velocità
| Mandrino portapunta | 1–16 mm / B 16 |
| Attacco mandrino | Cono Morse MT 4 |
| Velocità mandrino | 24 velocità, 60–3.480 giri/min |
| Trasmissione | A cinghia trapezoidale |
| Corsa cannotto | 120 mm |
| Arresto di profondità | Regolabile |
| Senso di rotazione | Destro / sinistro (inversione di marcia) |
Tavola e area di lavoro
| Inclinazione tavola | da -45° a +45° |
| Distanza max mandrino-tavola | 700 mm |
| Distanza mandrino-basamento | 1.185 mm |
| Diametro colonna | 90 mm |
| Dimensioni tavola | 480 × 425 mm |
| Larghezza cave a T | 16 mm |
| Superficie utile basamento | 410 × 330 mm |
Motore e alimentazione
| Tipo di motore | A due velocità |
| Potenza resa motore S1 100% | 0,75 / 1,5 kW |
| Potenza assorbita motore S6 40% | 1,1 / 2,2 kW |
| Tensione | 400 V |
Dimensioni e peso
| Dimensioni macchina (L × P × H) | 570 × 830 × 1.700 mm |
| Peso | circa 114 kg |
Dotazione inclusa
Dotazione inclusa
Il trapano a colonna FDM 510 - 20 TOP viene fornito con i seguenti accessori e componenti di serie:
- Mandrino autoserrante 1–16 mm / B 16 – per il serraggio rapido delle punte senza chiave.
- Albero portamandrino MT 4 / B 16 – per collegare il mandrino all'attacco cono Morse MT 4.

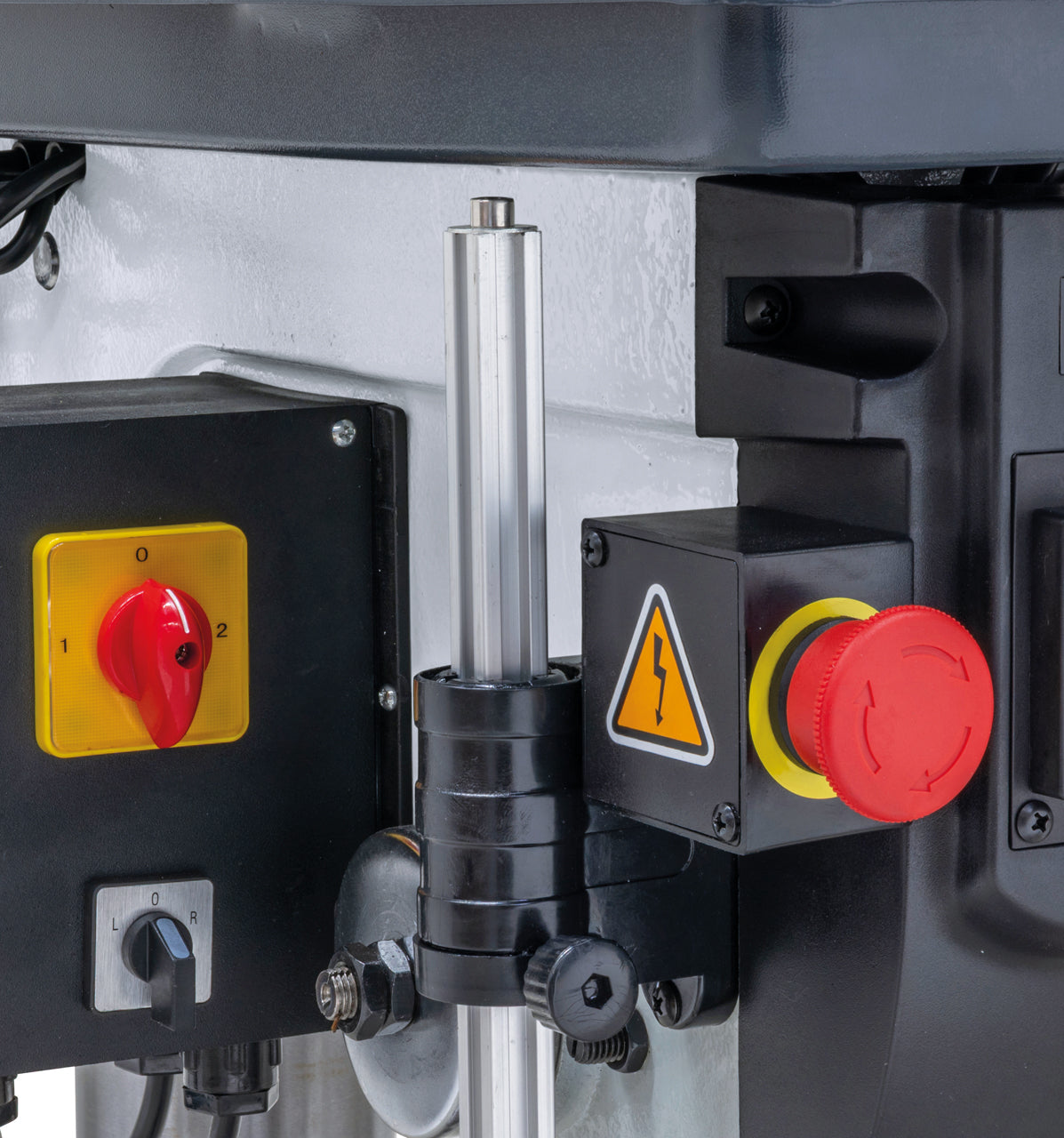

- Commutatore a camme destra/sinistra – per invertire il senso di rotazione del mandrino.
- Protezione regolabile in altezza – per proteggere la zona di foratura durante la lavorazione.
- Pulsante di arresto di emergenza separato – per fermare rapidamente la macchina.
Garanzia
Le condizioni di garanzia e le modalità di assistenza sono disponibili nella pagina dedicata di Krollit.
Consulta le condizioni di garanzia KrollitFAQ / Domande frequenti
Cosa può lavorare il trapano a colonna FDM 510 - 20 TOP?
Il FDM 510 - 20 TOP fora acciaio, alluminio e altri materiali fino a 32 mm di diametro, scegliendo punta e velocità in base al materiale.
Con 1.185 mm tra mandrino e basamento e una superficie utile del basamento di 410 × 330 mm, consente di forare anche pezzi alti e pesanti.
Che differenza c'è tra l'FDM 510 - 20 TOP e l'FDM 510 - 20?
La versione TOP ha un motore a due velocità da 0,75 / 1,5 kW con 24 velocità da 60 a 3.480 giri/min, invece di 12 velocità da 120 a 3.480 giri/min. Ha inoltre l'arresto di profondità regolabile. Capacità, attacco MT 4, tavola, colonna e corse sono gli stessi.
Qual è la capacità massima di foratura?
La capacità massima è di 32 mm. Il mandrino autoserrante incluso accetta punte da 1 a 16 mm con attacco B 16; per i diametri maggiori si utilizzano punte con codolo conico nell'attacco cono Morse MT 4.
Quante velocità ha e a cosa serve il motore a due velocità?
Il mandrino ha 24 velocità, da 60 a 3.480 giri/min, ottenute combinando le due velocità del motore con la trasmissione a cinghia. Il motore a due velocità mantiene una coppia elevata ai bassi regimi, utile per grandi diametri e lavorazioni lente su acciaio.
A cosa serve l'arresto di profondità?
L'arresto di profondità regolabile limita la corsa del cannotto. Serve per eseguire fori ciechi alla stessa profondità e per ripetere la stessa lavorazione su più pezzi.
A cosa serve l'inversione di marcia?
Il commutatore a camme incluso inverte il senso di rotazione del mandrino. La rotazione sinistra è utile per estrarre utensili rimasti bloccati e per le lavorazioni che la richiedono, senza intervenire sul collegamento elettrico.
Qual è lo spazio di lavoro disponibile?
Lo sbraccio è di 255 mm. La distanza massima tra mandrino e tavola è di 700 mm, quella tra mandrino e basamento di 1.185 mm. La corsa del cannotto è di 120 mm.
Che alimentazione richiede?
Funziona a 400 V trifase. Il motore ha una potenza resa di 0,75 / 1,5 kW in servizio continuo S1 e una potenza assorbita di 1,1 / 2,2 kW in servizio S6 40%, a seconda della velocità del motore selezionata.
Quanto pesa e quanto spazio occupa?
Pesa circa 114 kg. Le dimensioni di ingombro sono 570 × 830 × 1.700 mm (L × P × H).
Quali dispositivi di sicurezza sono presenti?
La macchina ha una protezione regolabile in altezza sulla zona di foratura e un pulsante di arresto di emergenza separato.
-
