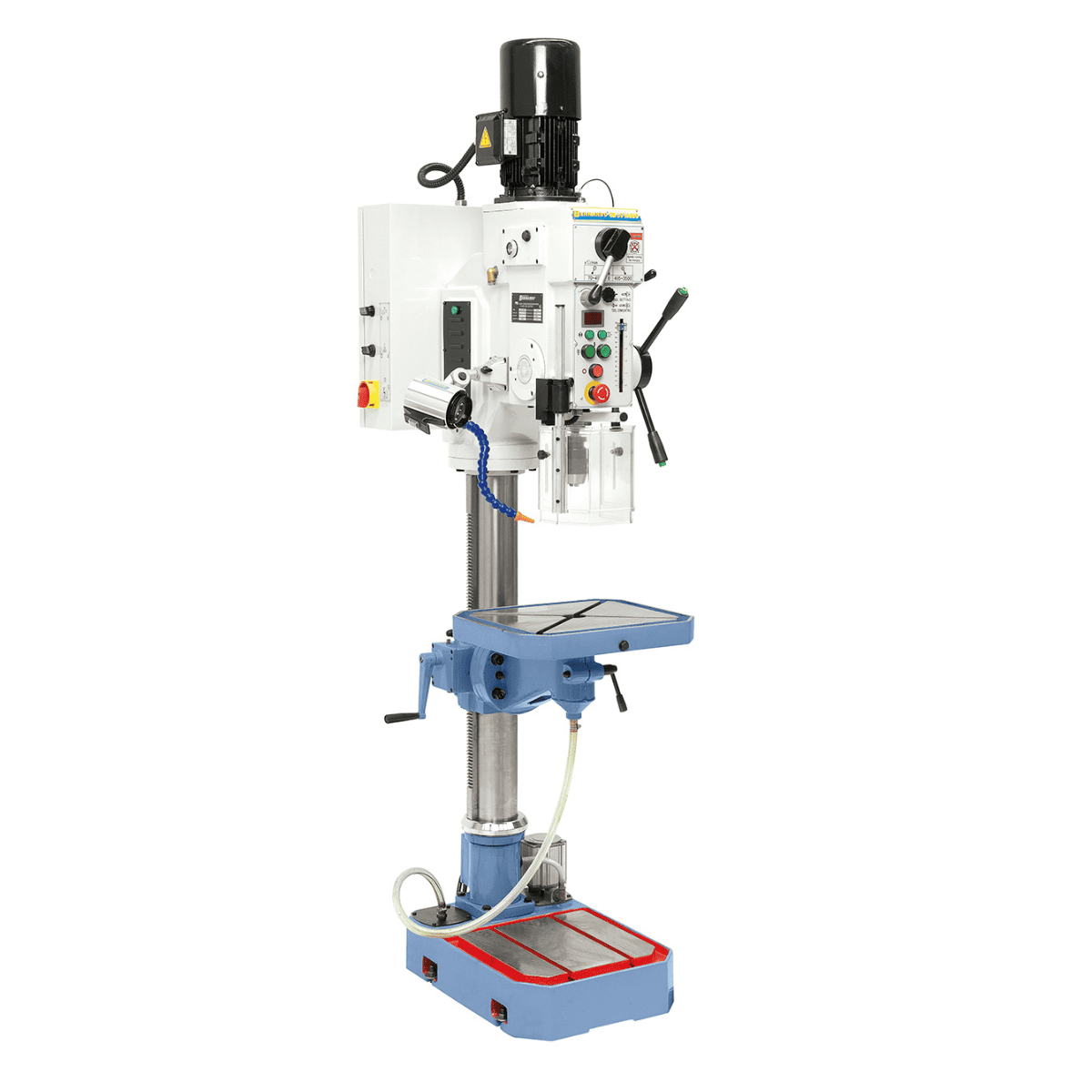

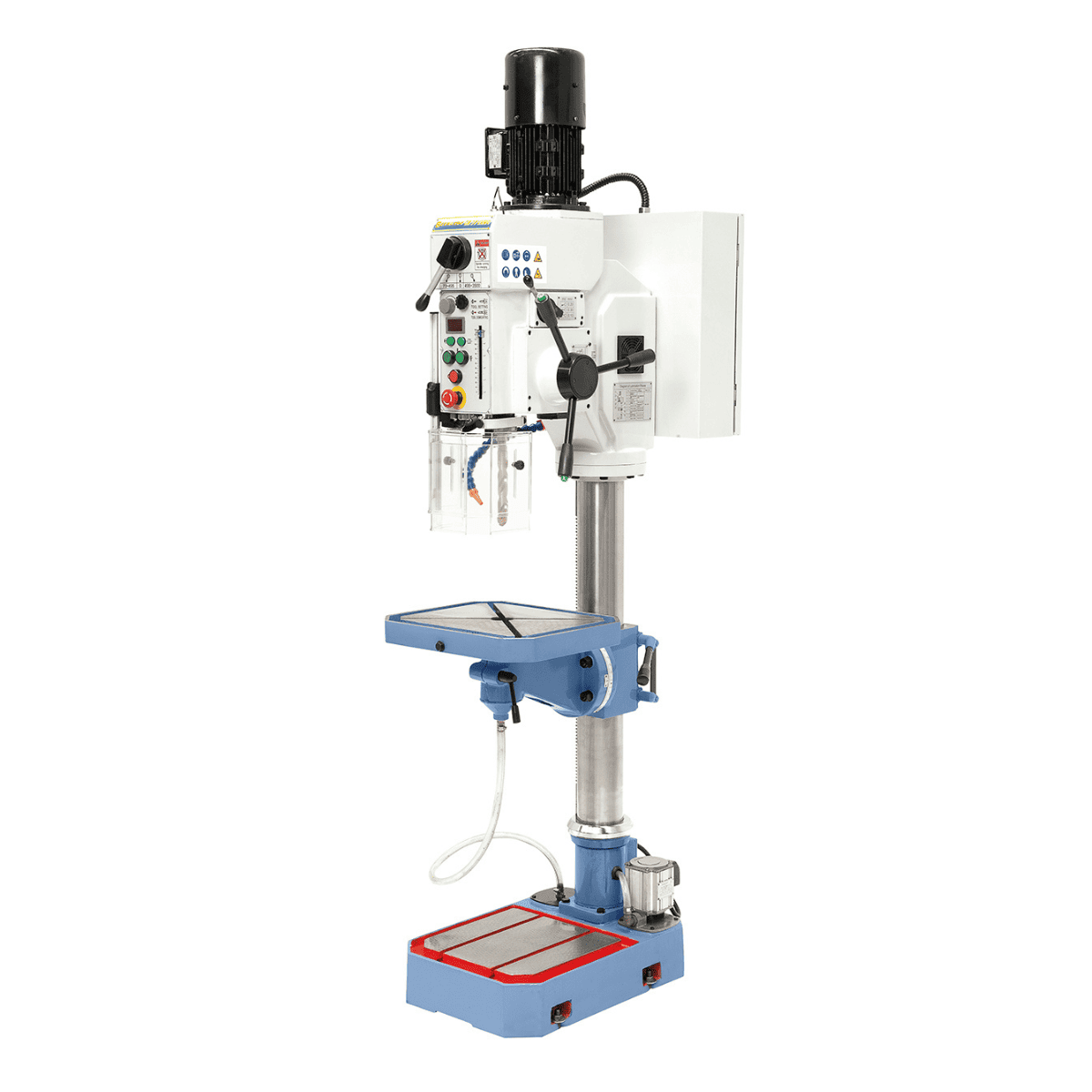

Bernardo Trapano a colonna GB 30 Vario con indicatore digitale
Il Bernardo GB 30 Vario è un trapano a colonna ad ingranaggi con regolazione continua dei giri e indicatore digitale della velocità, progettato per officine, manutenzione e produzione. Grazie all’avanzamento elettromagnetico del mandrino, al dispositivo di filettatura e all’impianto di refrigerazione integrato, offre precisione, ripetibilità e lunga durata anche in lavorazioni gravose. La capacità di foratura arriva fino a Ø 32 mm nell’acciaio e Ø 35 mm nella ghisa, con filettatura max. M22. Il cono Morse MK3 e gli accessori in dotazione (mandrino 1–13 mm/B16, bussole di riduzione, espulsore automatico, luce LED, coperchio di protezione) rendono l’allestimento completo e subito operativo, grazie anche al riempimento iniziale con Shell Tellus 46. Struttura solida, colonna Ø 110 mm e peso 320 kg per lavorazioni stabili e sicure.
Specifiche principali
⚙️ Trasmissione ad ingranaggi con variazione continua dei giri
🧲 Avanzamento del mandrino elettromagnetico
🔩 Dispositivo di filettatura (filettatura max. M22)
Indicatore digitale della velocità (70–3500 giri/min a stadi)

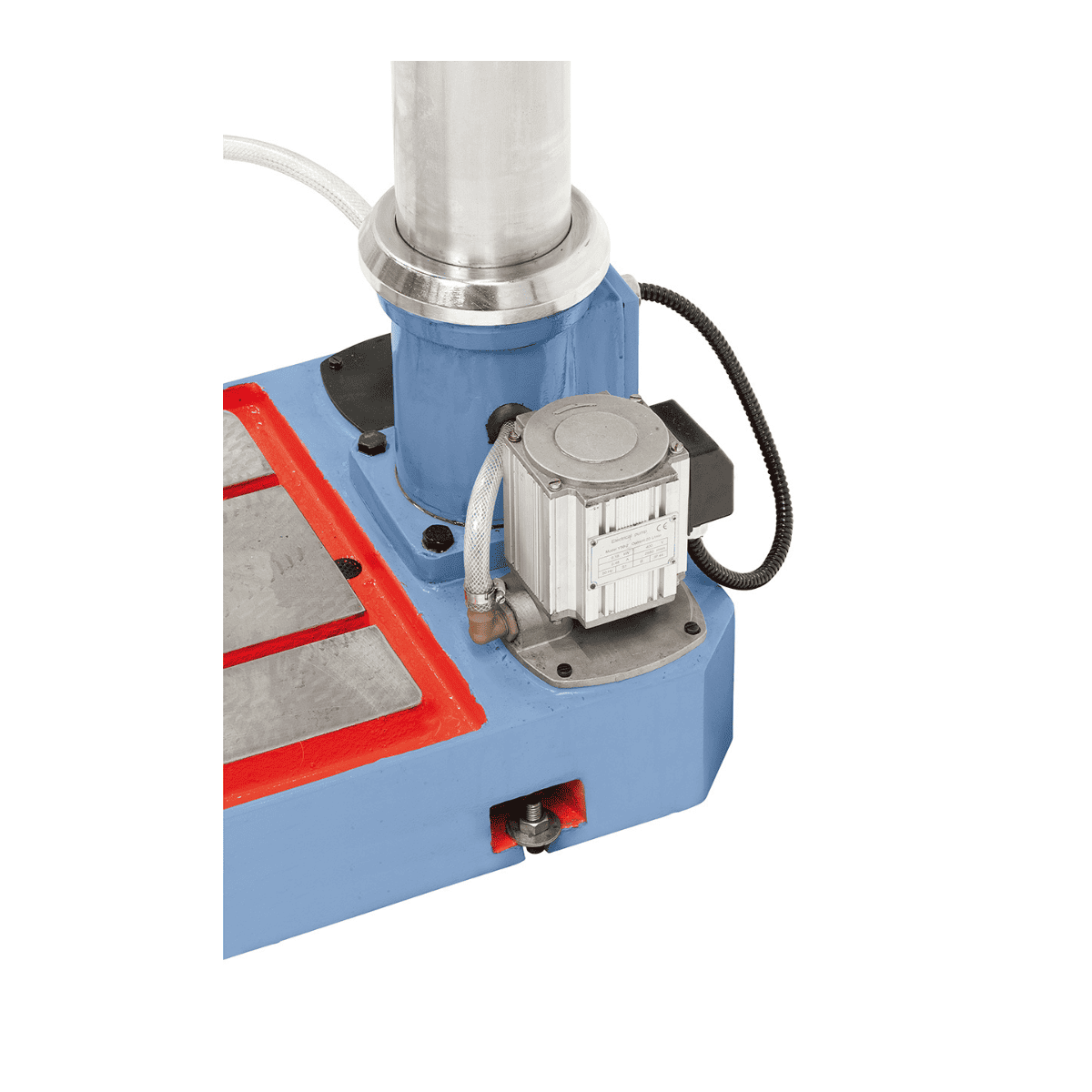

💧 Impianto di refrigerazione integrato
🔦 Luce macchina a LED e coperchio di protezione regolabile
🧰 Cono Morse MK3 + mandrino 1–13 mm/B16 + bussole MK3/2, MK3/1
🧪 Riempimento iniziale con olio Shell Tellus 46
🏋️ Struttura robusta: colonna Ø 110 mm, peso ca. 320 kg
📏 Corse e spazi generosi: corsa foro 125 mm; tavola 420×350 mm
Specifiche tecniche
| Specifica |
Valore |
| Marca |
Bernardo |
| Modello |
GB 30 Vario |
| Potenza di foratura in acciaio |
32 mm |
| Potenza di foratura in ghisa |
35 mm |
| Filettatura max. |
M22 |
| Mandrino per trapano |
1–13 mm / B 16 |
| Cono Morse |
MK 3 |
| Giri mandrino (continui / stadi) |
70–495 / 495–3500 giri/min |
| Area di avanzamento |
0,1 / 0,2 / 0,3 mm/giro |
| Lunghezza dei bracci |
280 mm |
| Distanza mandrino–tavola max. |
650 mm |
| Distanza mandrino–piastra fondo |
1120 mm |
| Corsa foro |
125 mm |
| Diametro colonna |
110 mm |
| Dimensione tavola / T-slot |
420 × 350 mm / 14 mm |

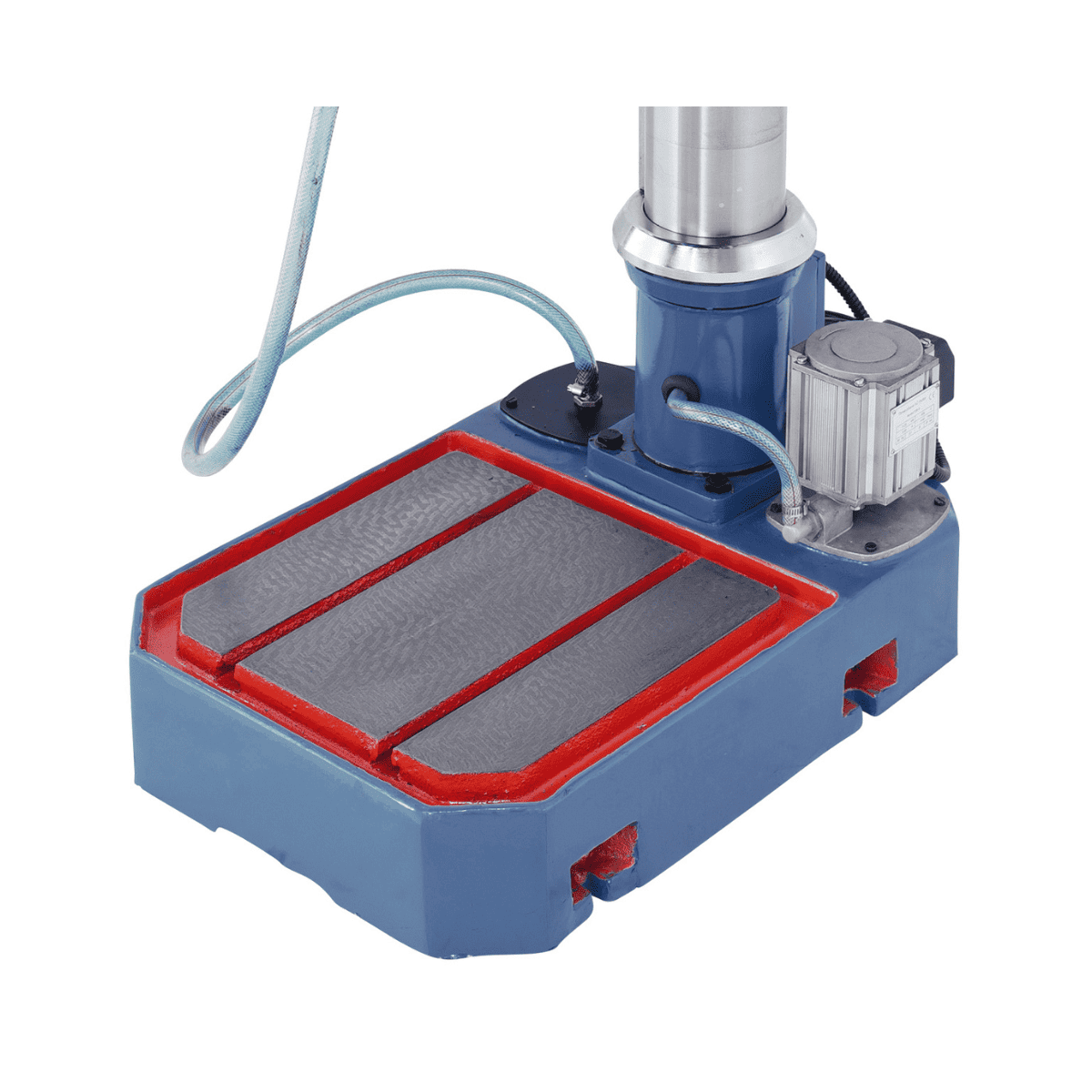

| Piastra di fondo – sup. lavoro |
340 × 330 mm |
| Motore S1 (100%) |
1,1 kW |
| Motore S6 (40%) |
1,5 kW |
| Dimensioni macchina (L×P×H) |
500 × 800 × 2100 mm |
| Peso |
ca. 320 kg |
Dotazione standard
Mandrino per trapano con cremagliera 1–13 mm / B16
Cono/Mandrino pergolato MK3 / B16
Bussole di riduzione MK3/2 e MK3/1
Impianto di refrigerazione completo
Avanzamento del mandrino elettromagnetico
Dispositivo di filettatura
Espulsore di pezzi automatico
Luce LED macchina

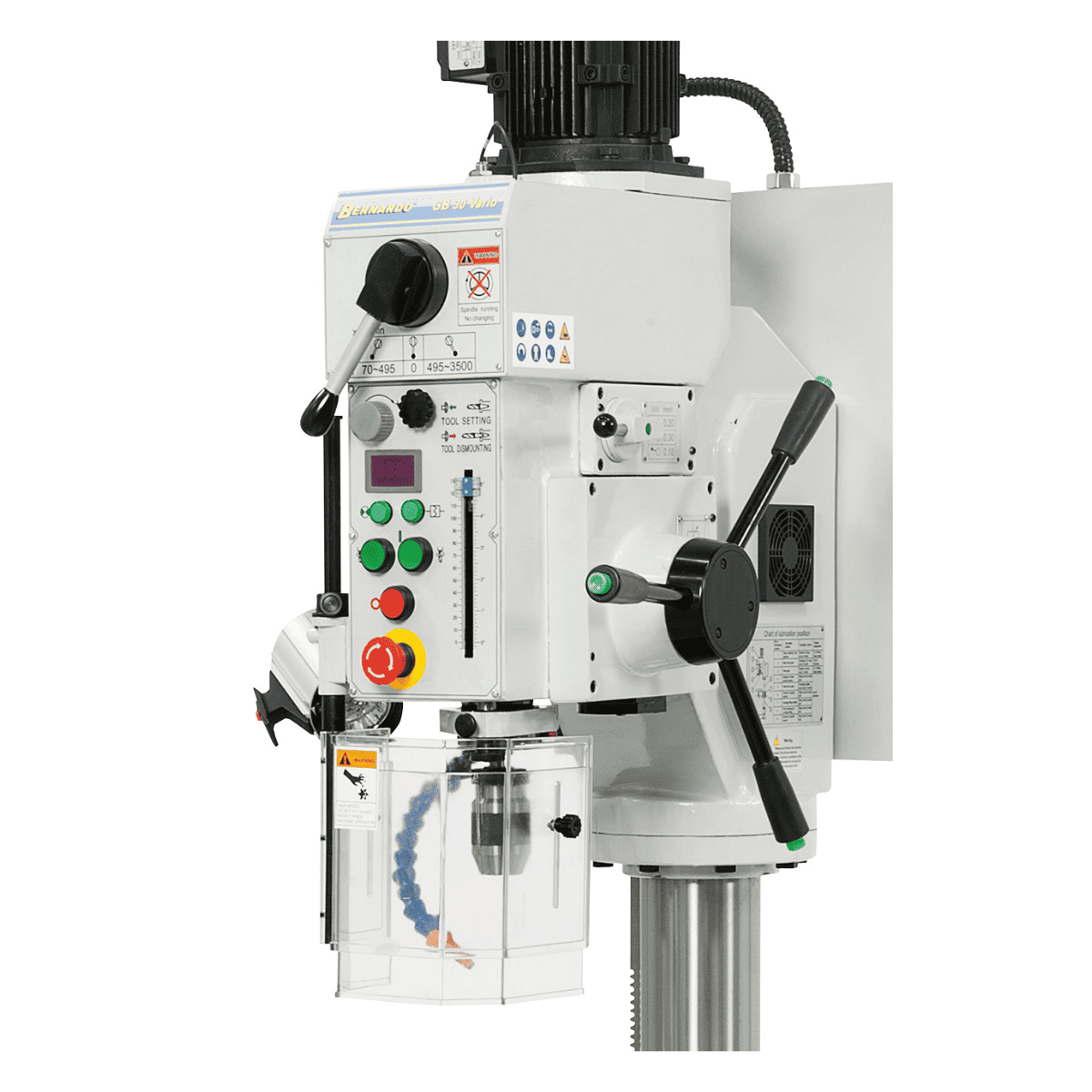

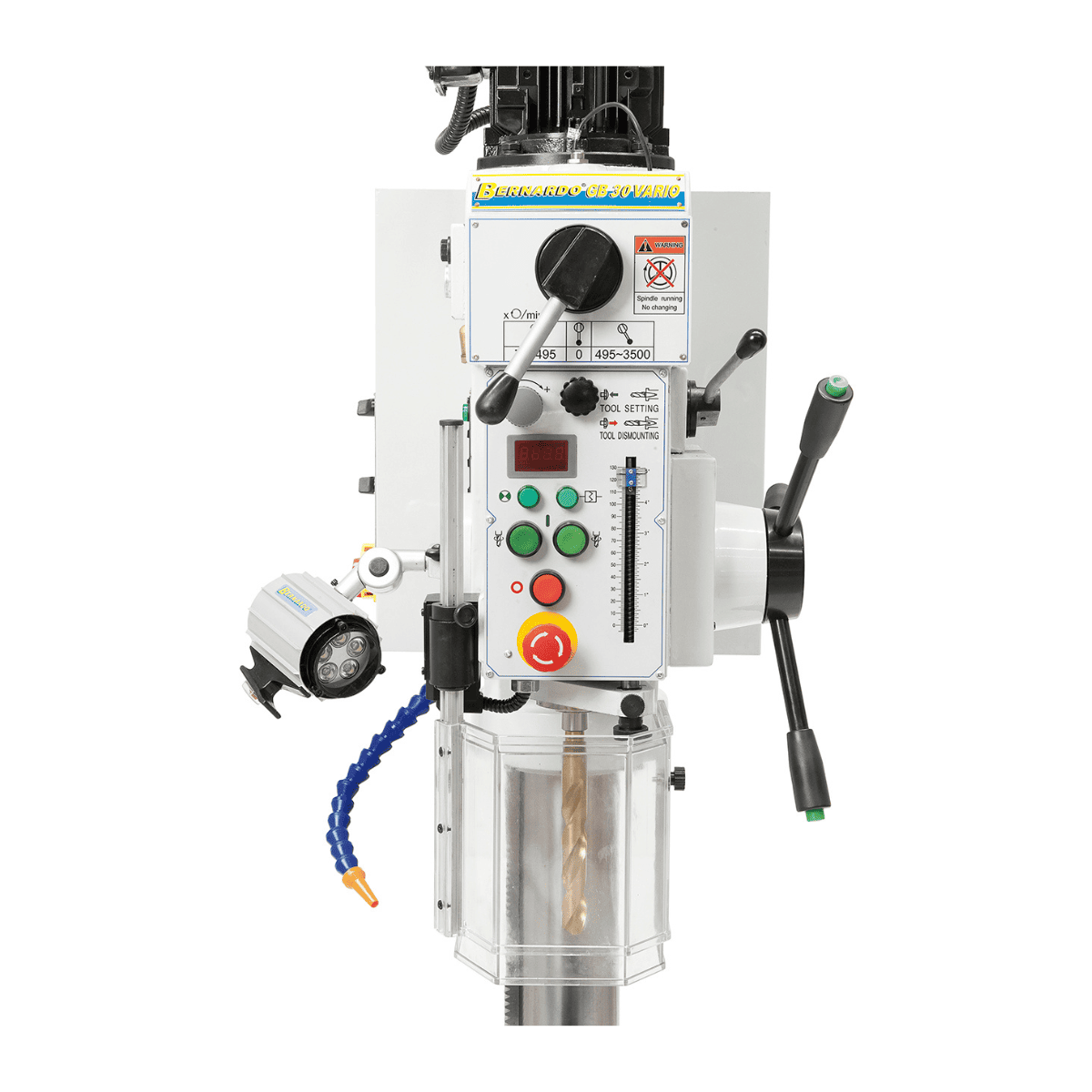

Indicatore digitale della velocità
Riempimento iniziale con Shell Tellus 46

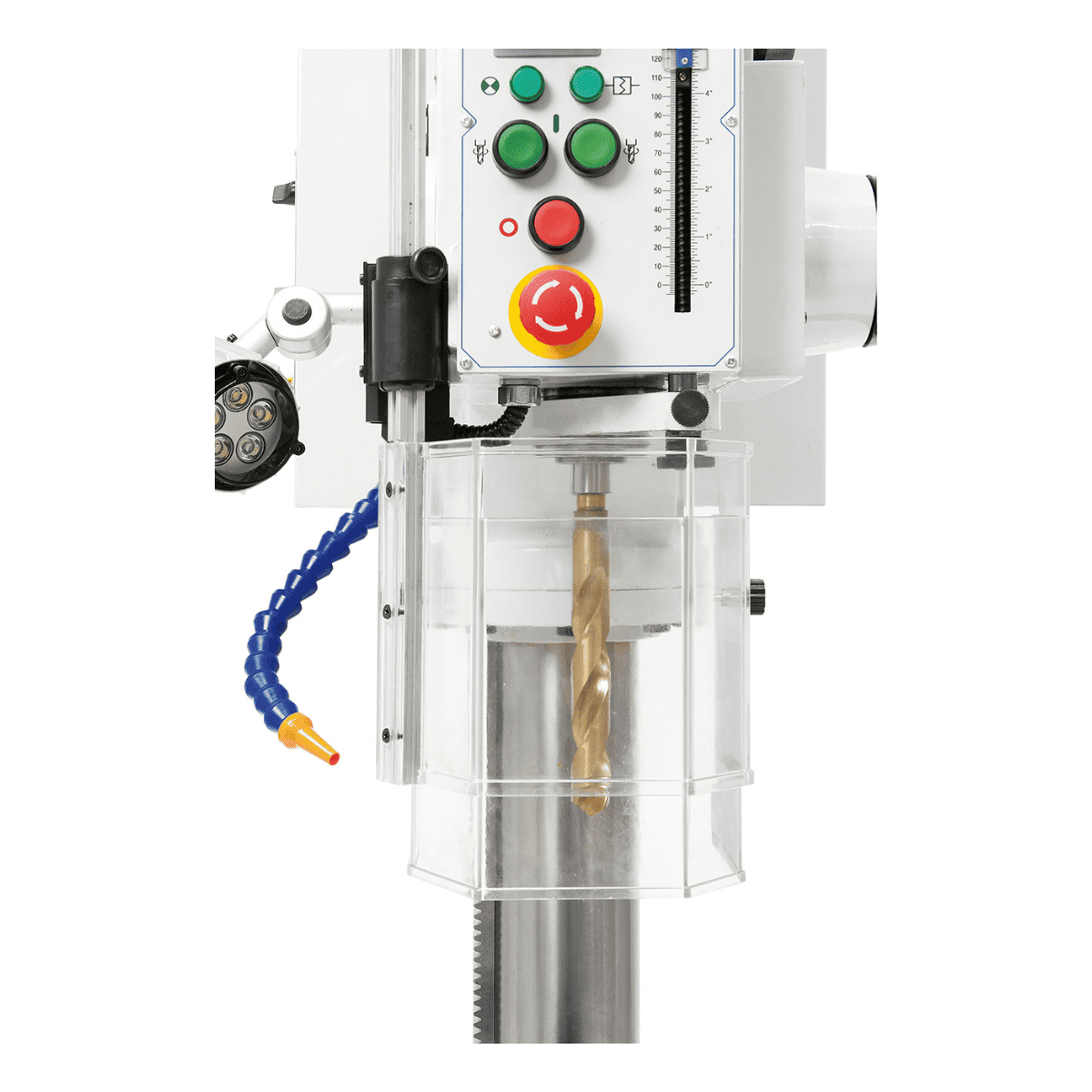

Coperchio di protezione ad altezza regolabile
Manuale d’uso e sicurezza
Logistica
Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Domande frequenti
Trapano a ingranaggi vs cinghia: perché scegliere il GB 30 Vario?
Il GB 30 Vario usa la trasmissione a ingranaggi: coppia superiore ai bassi regimi rispetto ai trapani a cinghia della stessa potenza — fondamentale per alesature profonde, maschiature fino a M20, fori su ghisa e acciai duri, e operazioni di lamatura. Il Vario aggiunge la regolazione continua dei giri senza fermare la macchina — si passa da sgrossatura a finitura in 2 secondi.
Fino a che diametro si fora su acciaio con il GB 30 Vario?
Capacità nominale Ø 30 mm su acciaio S235 con punta HSS. Per fori di grande diametro (oltre Ø 25 mm) usare sempre la velocità più bassa, avanzamento lento e refrigerante — il calore è il principale nemico del tagliente. Su acciaio inox AISI 304 ridurre la capacità del 30–40%. Per foratura con corona (core drill) consultare Krollit per la capacità specifica. Assistenza clienti in italiano disponibile.
Gli avanzamenti automatici come funzionano?

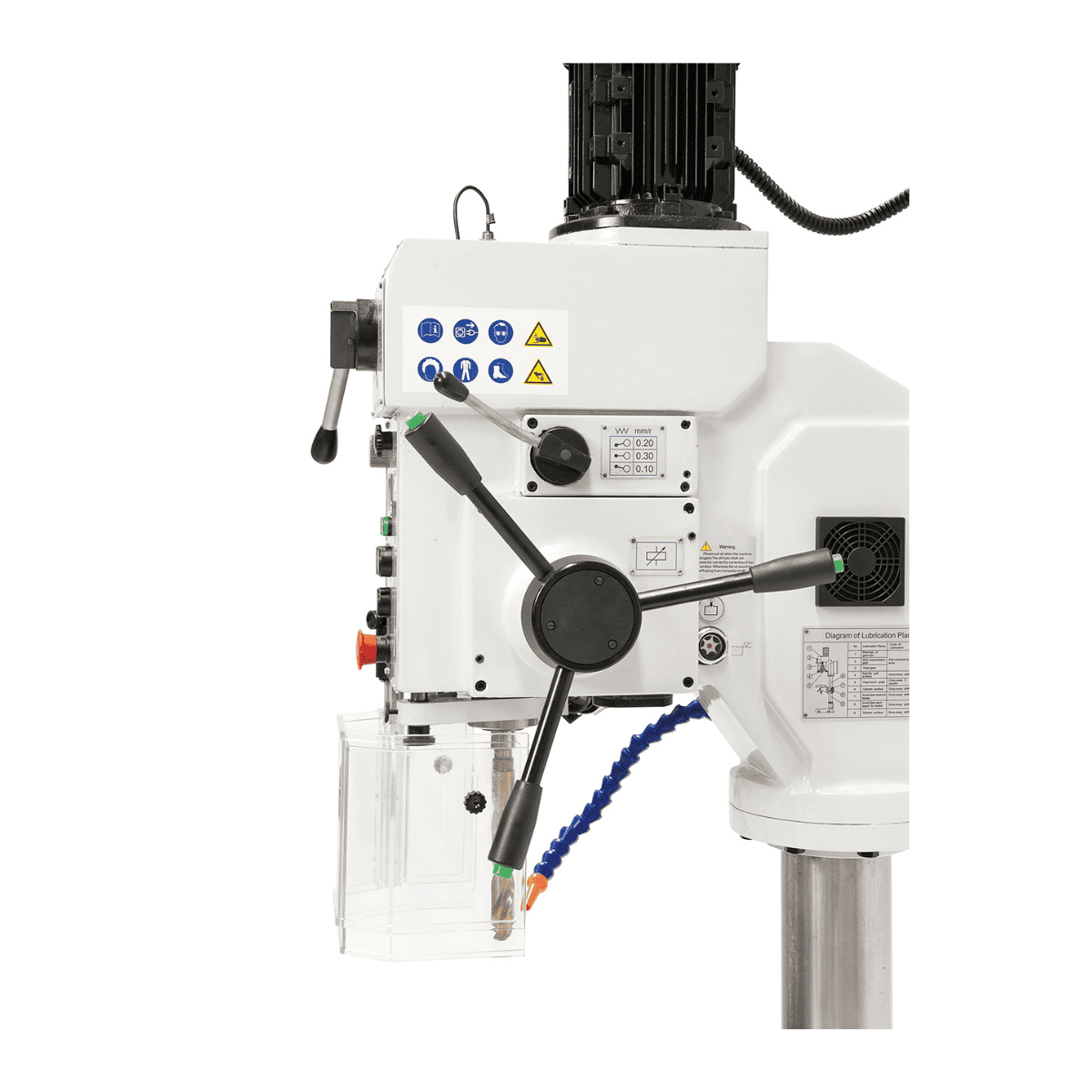

Gli avanzamenti automatici del GB 30 Vario motorizzano la discesa del mandrino a velocità costante e programmabile — indispensabili per foratura in serie su pezzi identici (stessa profondità ripetibile) e per alesatura dove la costanza dell'avanzamento influisce sulla finitura del foro. Si seleziona il valore mm/giro dalla tabella e si innesca la leva.

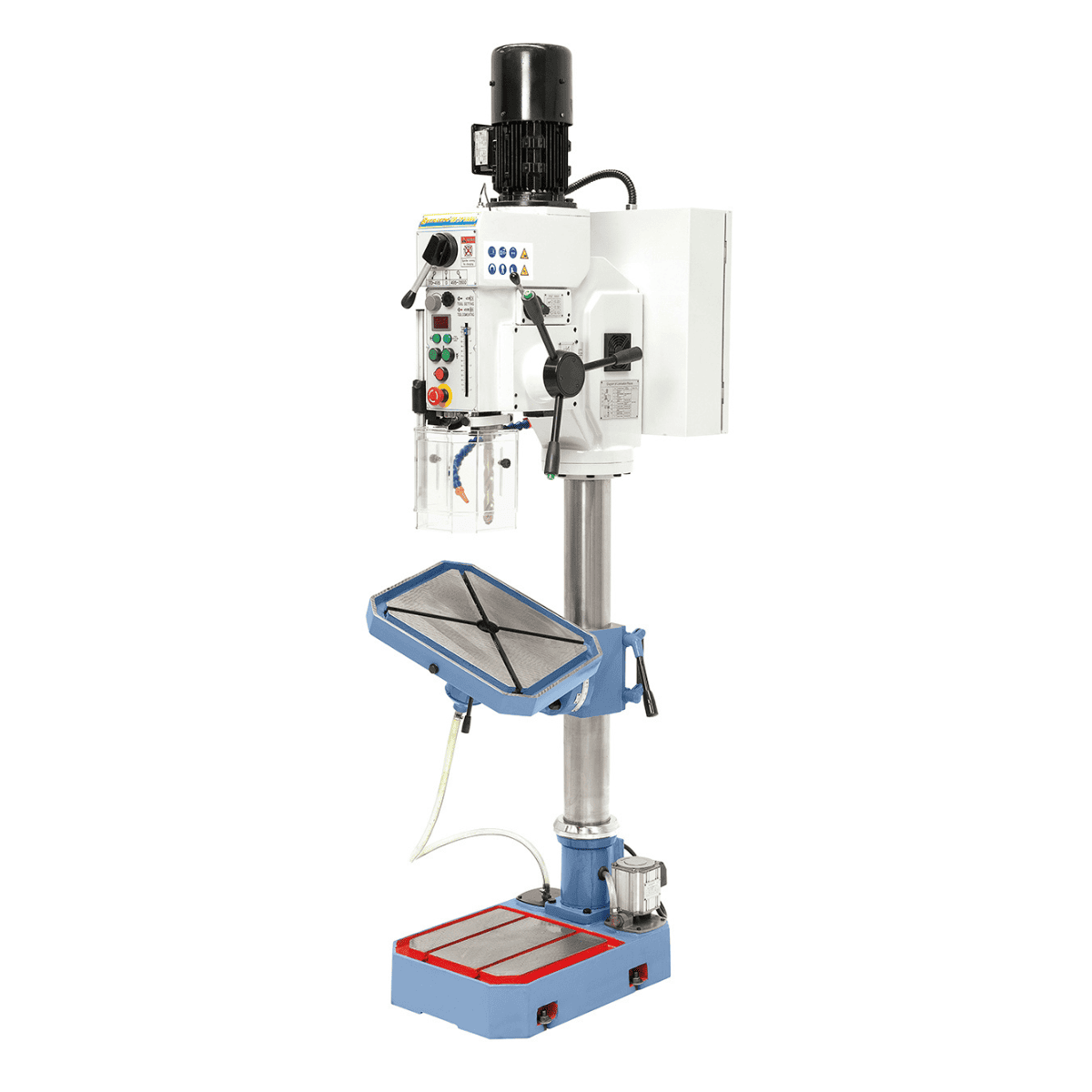

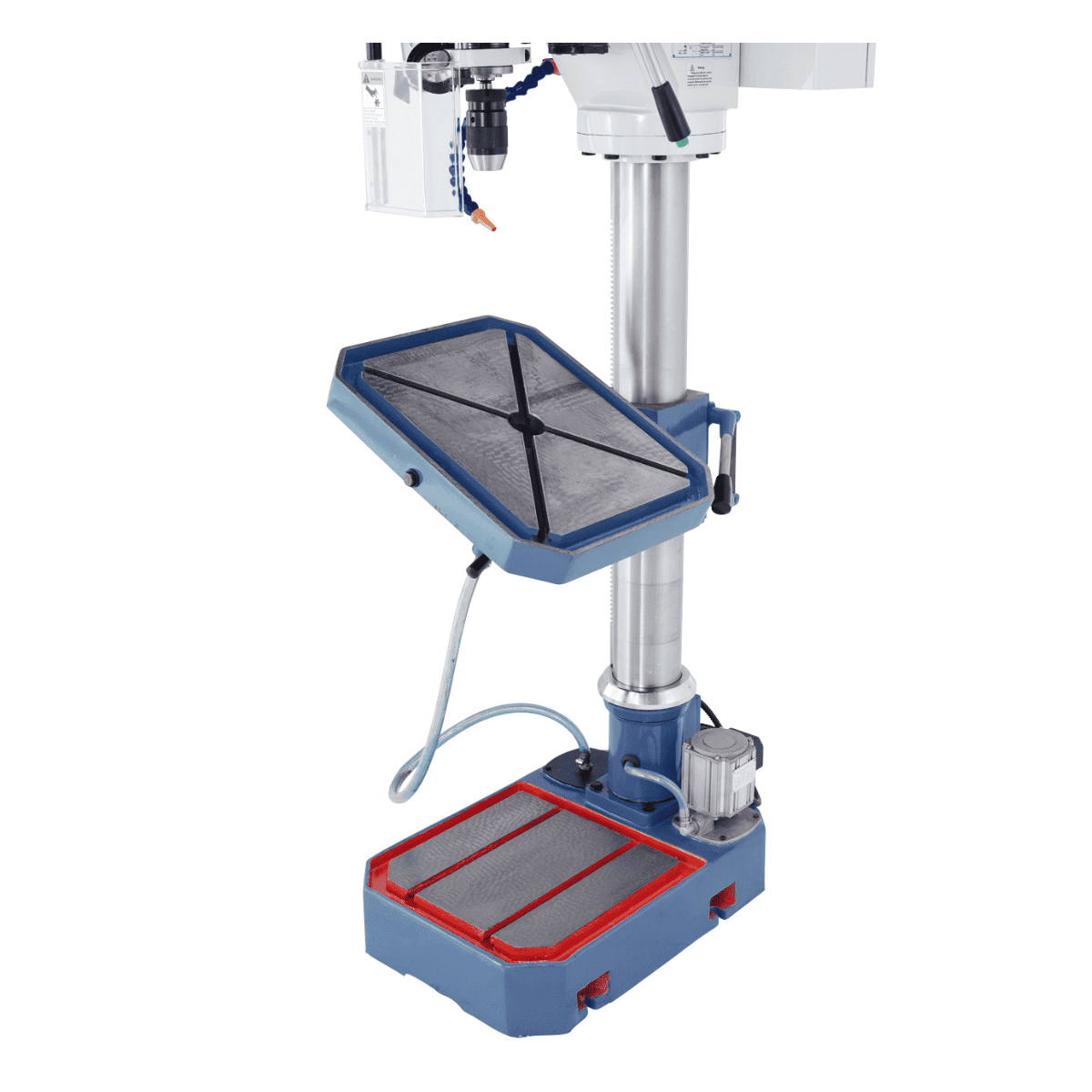

La tavola inclinabile serve concretamente?
La tavola standard del GB 30 Vario è fissa ma ruota a 360° attorno alla colonna — permette di spostare la posizione di lavoro senza spostare il pezzo pesante, utile per pezzi fuori asse rispetto alla colonna.
Ricambi disponibili?
Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
