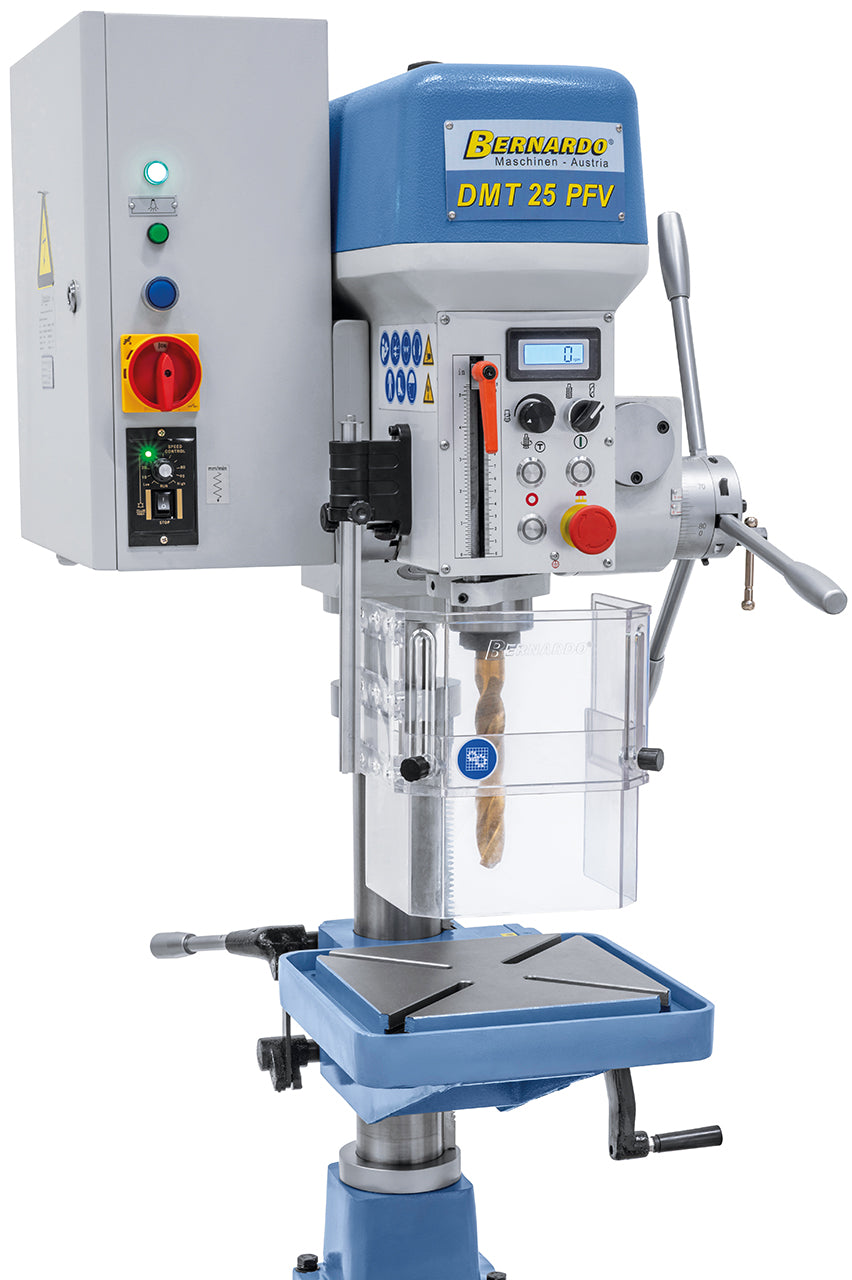

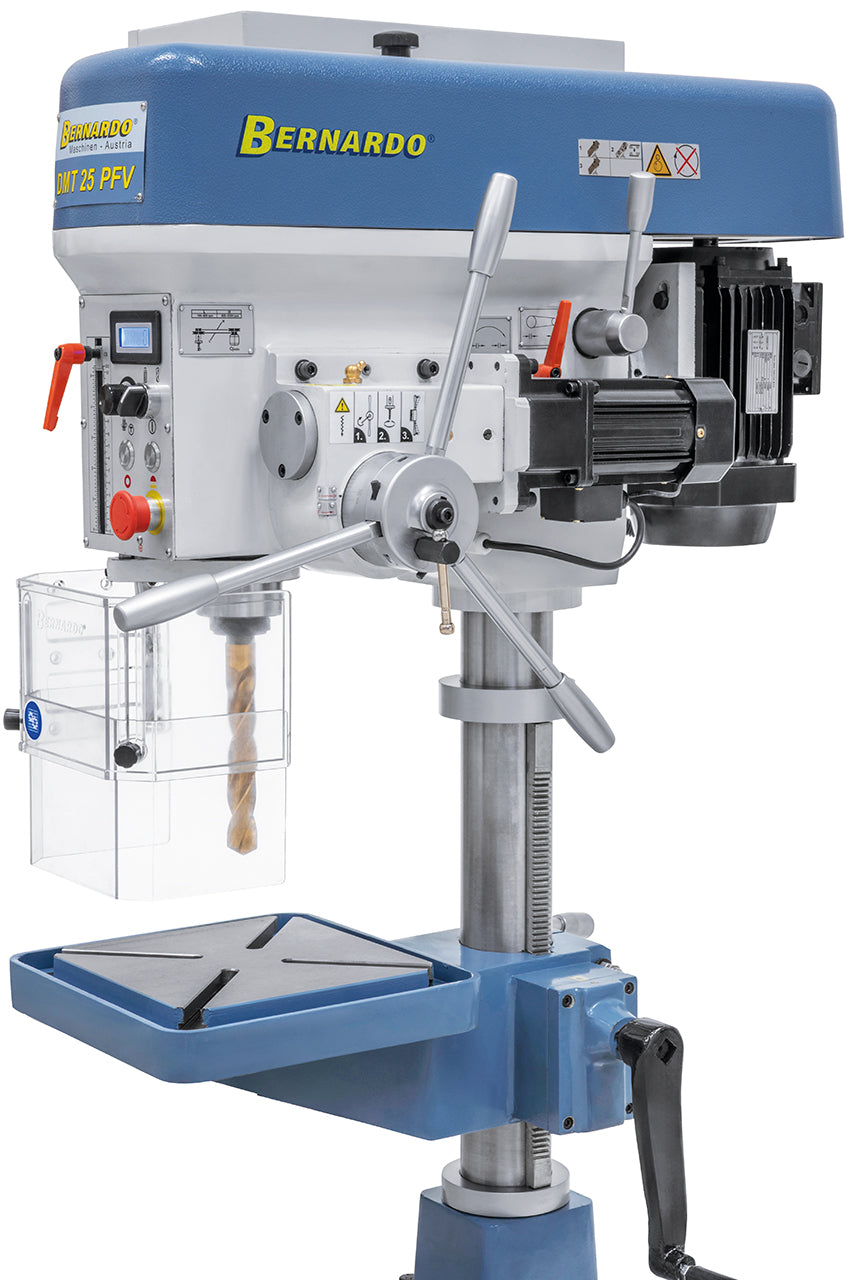

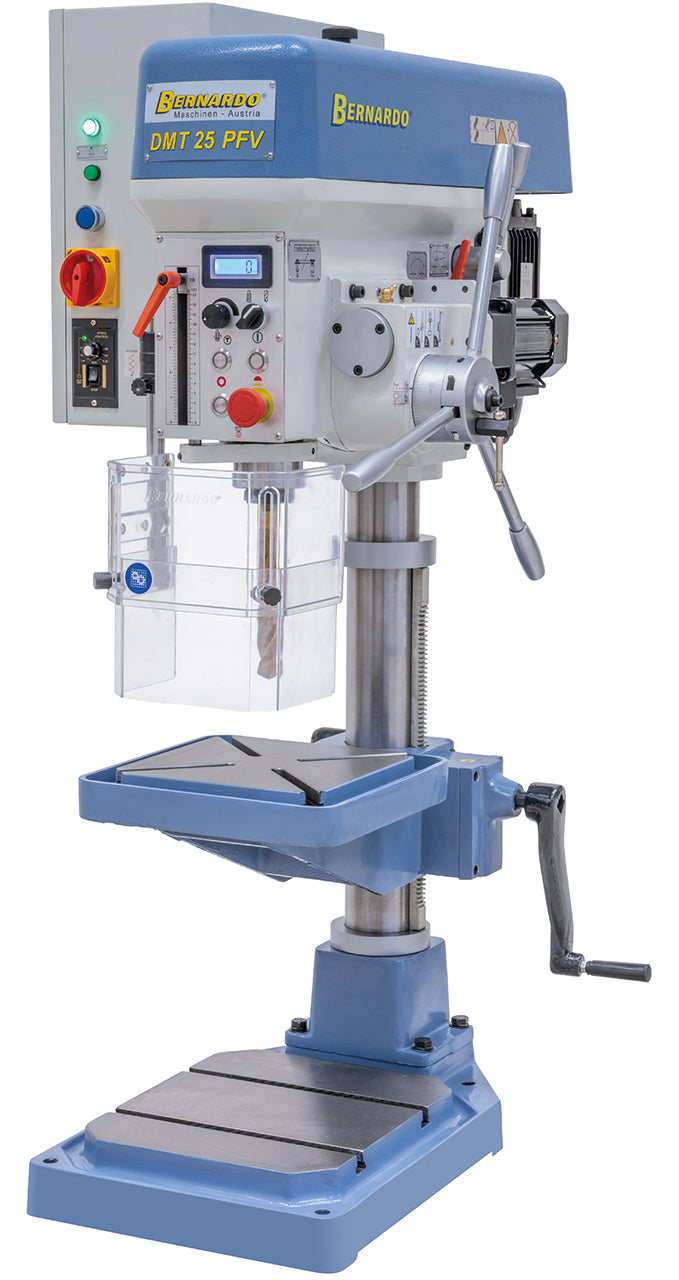

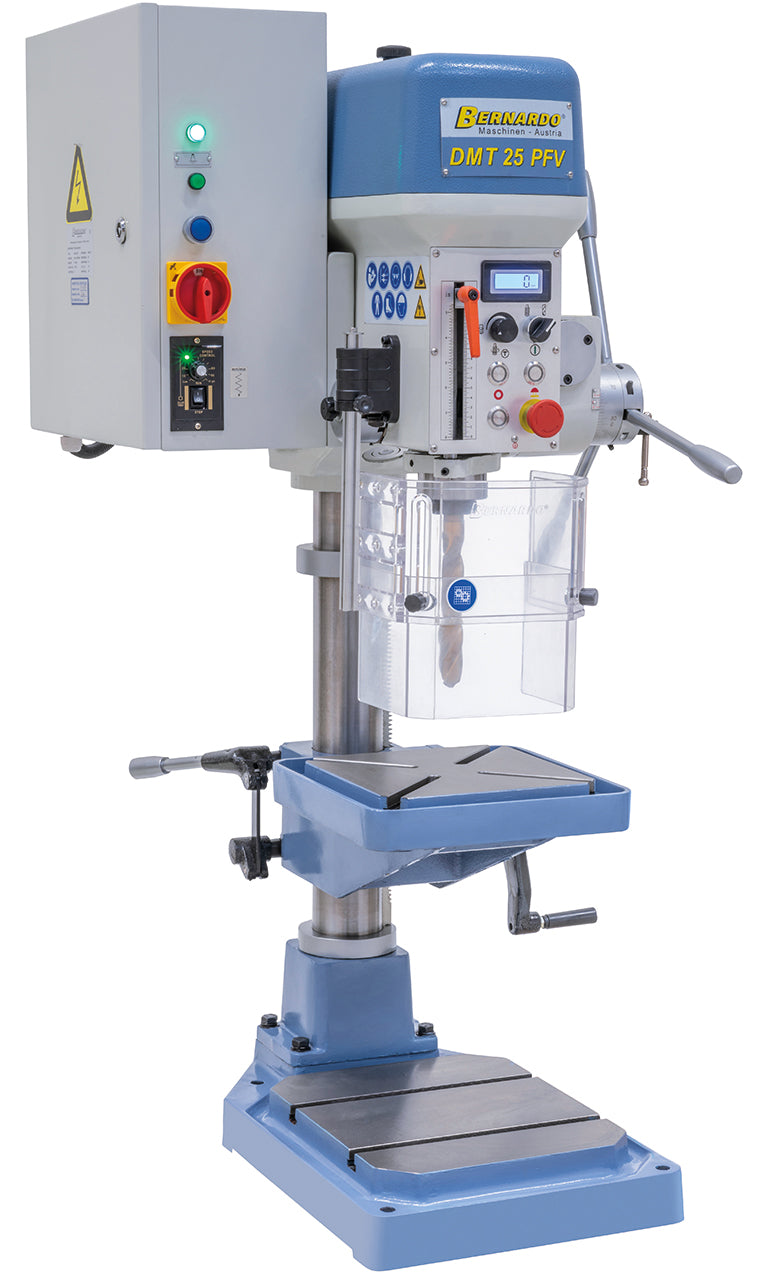

Il Bernardo DMT 25 PFV è un trapano a colonna da banco per uso professionale, con capacità di foratura 25 mm, maschiatura fino a M 20, variazione continua della velocità 100–3.300 rpm e avanzamento automatico del mandrino di serie. Marchio austriaco di macchine utensili, Bernardo è distribuito in Italia da Krollit, distributore ufficiale dal 2007.
- Capacità di foratura max: 25 mm
- Maschiatura max: M 20 con inversione automatica di rotazione
- Cono mandrino: MT 3
- Velocità mandrino a variazione continua: 100–620 / 620–3.300 rpm
- Avanzamento automatico mandrino: 0–100 mm/min
- Corsa mandrino: 135 mm
- Concentricità al mandrino: ≤ 0,02 mm
- Potenza motore: 1,1 kW (S1 100%) / 400 V trifase
- Tavola 252 x 252 mm con cave a T da 14 mm
- Peso: 206 kg
Chi usa il DMT 25 PFV e per cosa
Il DMT 25 PFV è pensato per officine meccaniche e reparti di manutenzione che eseguono forature e maschiature ripetitive su acciaio, ghisa e leghe leggere. L'avanzamento automatico del mandrino, regolabile da 0 a 100 mm/min, libera l'operatore durante forature profonde in serie e mantiene costante la pressione di taglio, con vantaggi sulla durata delle punte. Il dispositivo di maschiatura con inversione automatica consente di filettare fino a M 20 direttamente in macchina, senza maschiatura manuale successiva. La variazione continua della velocità permette di adattare il taglio al materiale e al diametro senza spostare cinghie, un vantaggio concreto per chi alterna piccoli diametri ad alta velocità e forature da 20–25 mm a bassa velocità.
Per chi è il DMT 25 PFV
| Profilo |
Compatibilità |
Motivo |
| Officina meccanica con forature in serie |
Adatto |
Avanzamento automatico 0–100 mm/min e battuta di profondità regolabile per cicli ripetitivi |
| Reparto manutenzione industriale |
Adatto |
Maschiatura M 20 con inversione automatica e motore 1,1 kW in servizio continuo S1 |
| Carpenteria metallica leggera |
Adatto |
Capacità 25 mm su acciaio e tavola con cave a T da 14 mm per staffaggio pezzi |
| Hobbista con officina domestica |
Non indicato |
Alimentazione 400 V trifase e peso di 206 kg superano le esigenze e gli impianti tipici di un uso hobbistico |
Non indicato per: officine con sola alimentazione monofase 230 V, poiché il motore richiede rete trifase 400 V, e per lavorazioni di fresatura, non essendo il mandrino predisposto a carichi radiali.
Capacità di lavorazione
| Capacità di foratura max |
25 mm |
| Maschiatura max |
M 20 |
| Corsa mandrino |
135 mm |
| Avanzamento mandrino |
0–100 mm/min |
| Battuta di profondità |
Regolabile |
Mandrino e velocità

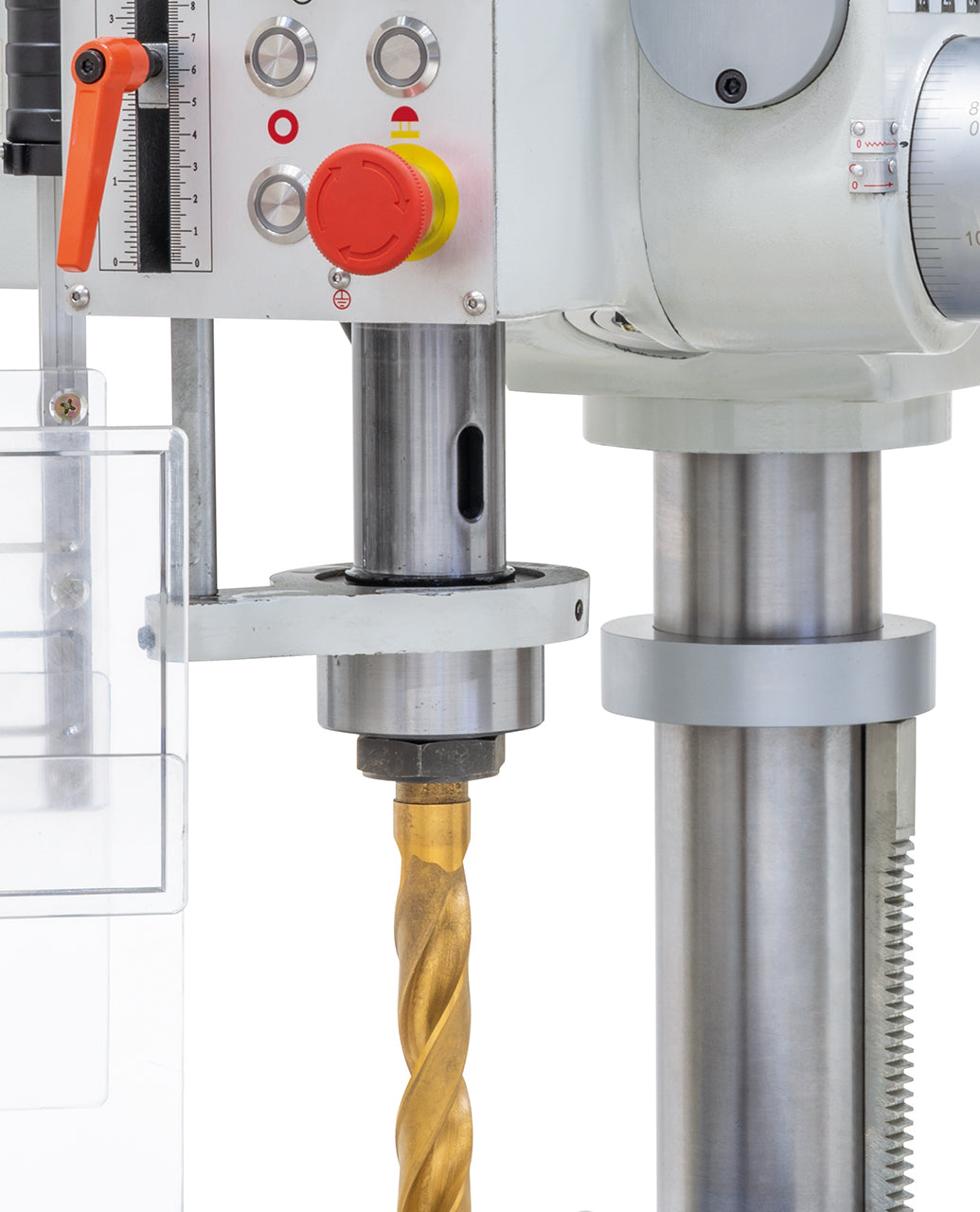

| Cono mandrino |
MT 3 |
| Velocità mandrino, variazione continua |
100–620 / 620–3.300 rpm |
| Concentricità misurata al mandrino |
≤ 0,02 mm |
| Indicazione digitale della velocità |
Di serie |
Tavola e dimensioni
| Distanza mandrino-colonna |
240 mm |
| Distanza max mandrino-tavola |
355 mm |
| Distanza mandrino-base |
670 mm |
| Diametro colonna |
85 mm |

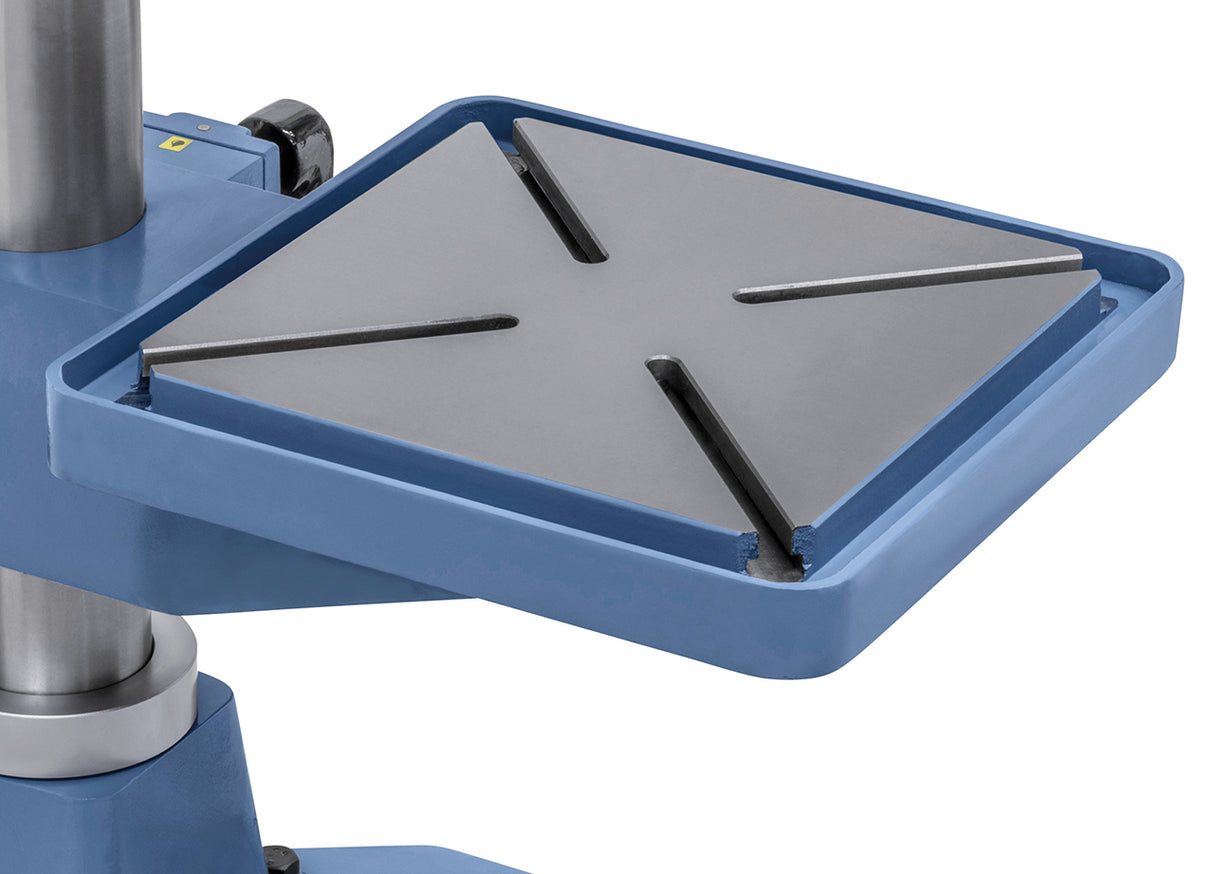

| Dimensioni tavola / cave a T |
252 x 252 mm / 14 mm |
| Superficie di lavoro della base |
365 x 305 mm |
| Dimensioni macchina (L x P x H) |
600 x 840 x 1.280 mm |
| Peso ca. |
206 kg |
Motore e alimentazione

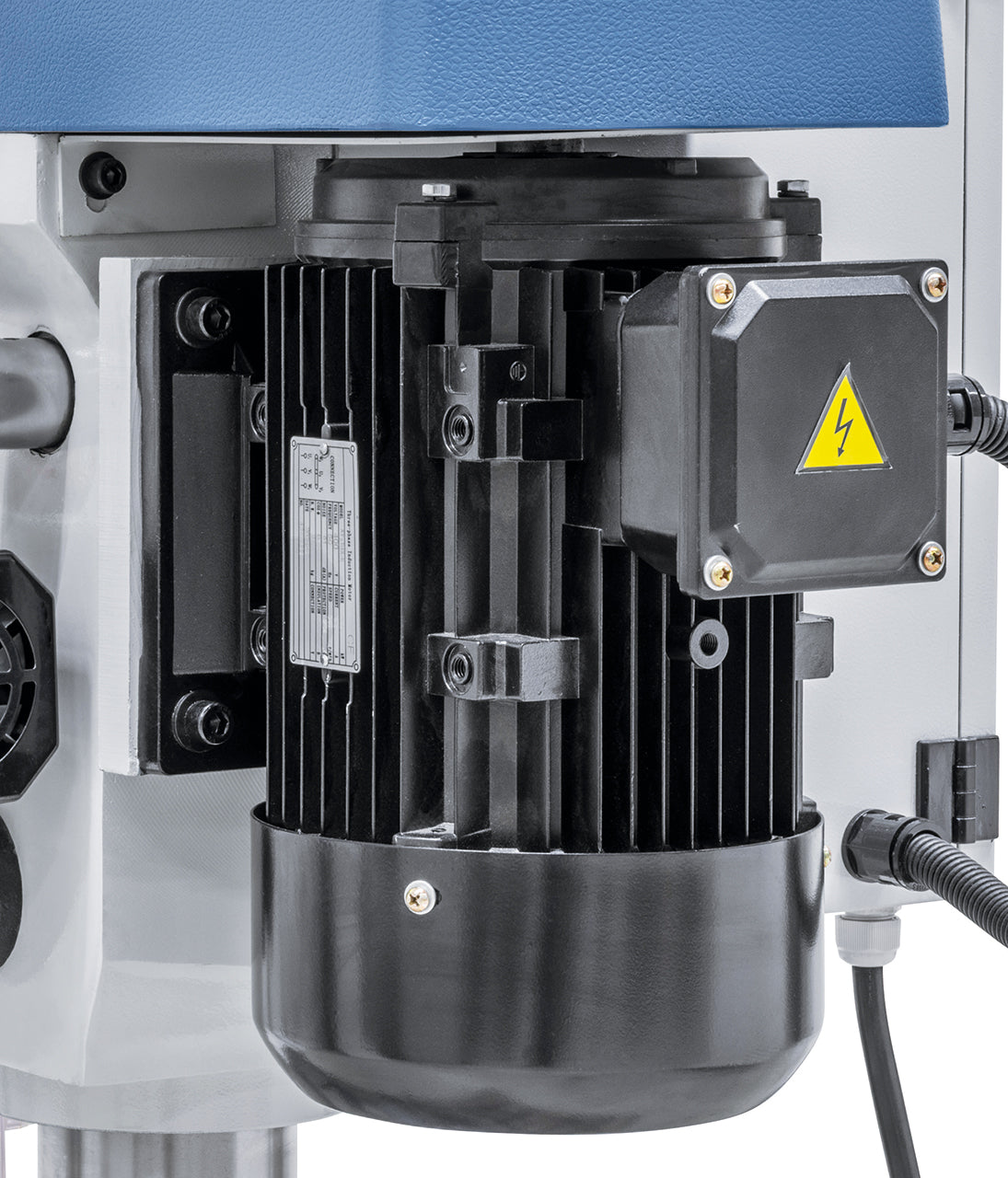

| Potenza motore resa S1 100% |
1,1 kW / 400 V |
| Potenza motore assorbita S6 40% |
1,5 kW / 400 V |
Dotazione standard
- Mandrino portapunta 5-20 mm / B 22
- Albero portamandrino MT 3 / B 22

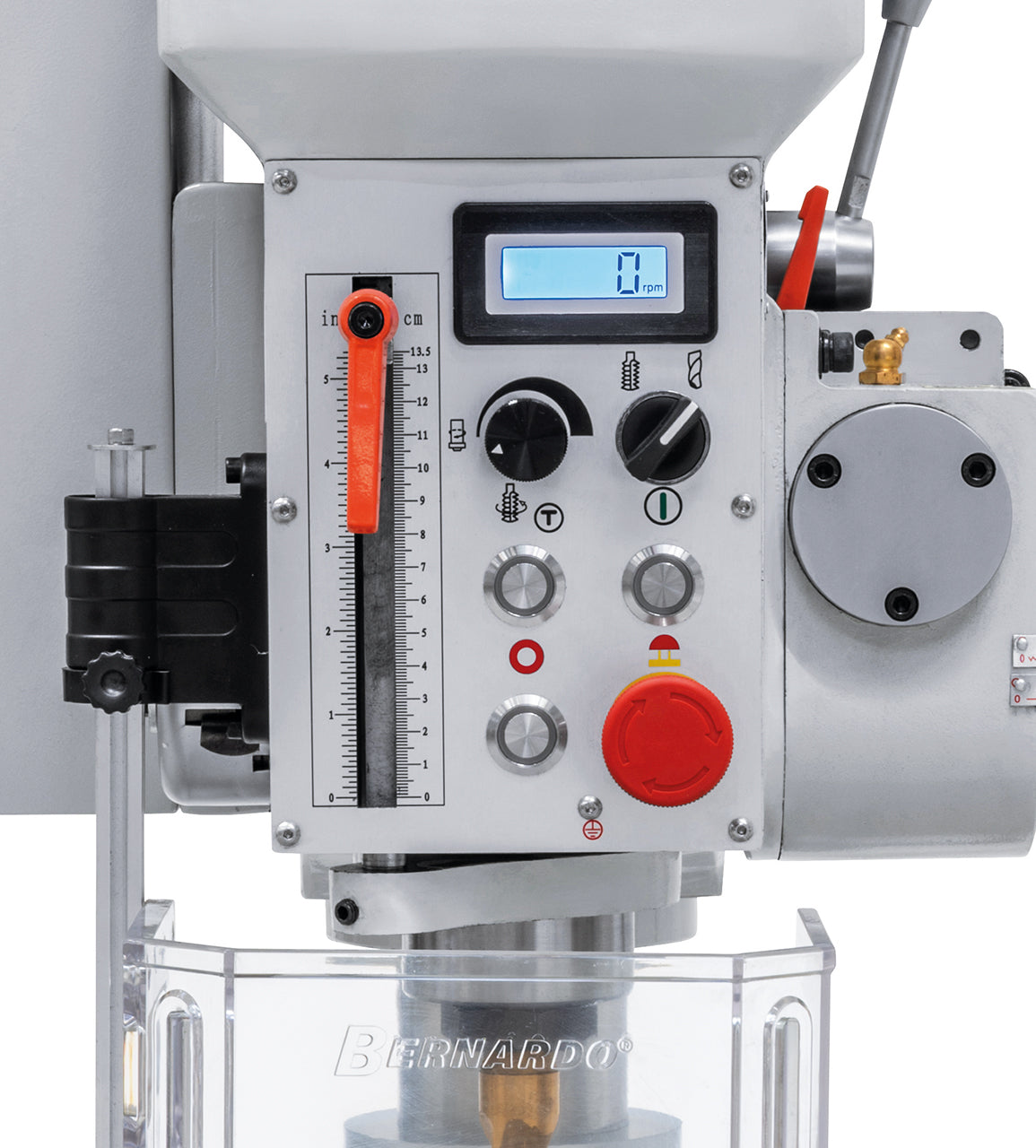

- Indicazione digitale della velocità
- Avanzamento automatico del mandrino
- Bussola di riduzione cono morse MT 3 / MT 2
- Dispositivo di maschiatura
- Lampada LED della macchina

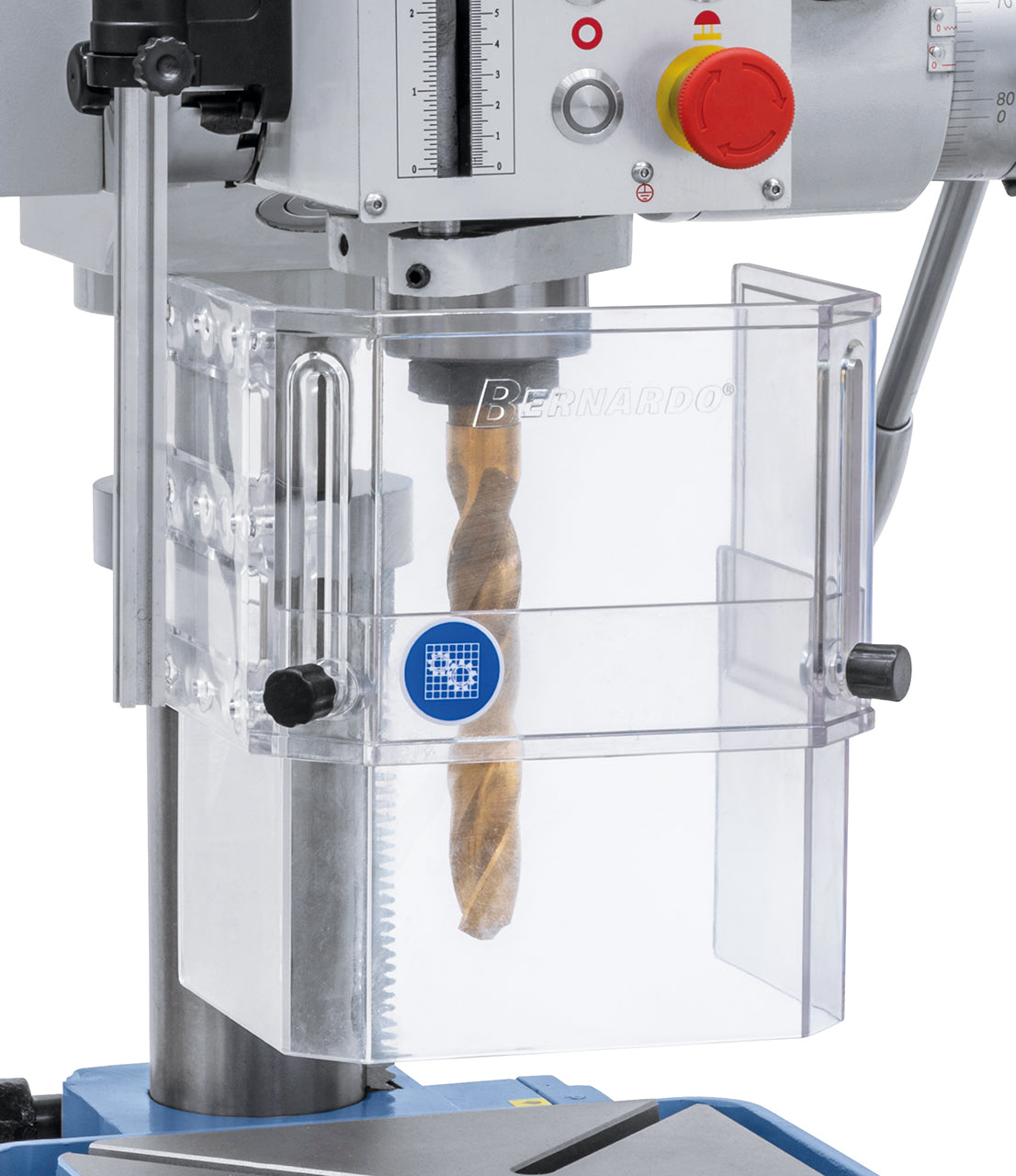

- Protezione punta regolabile in altezza conforme CE
Domande frequenti
Il Bernardo DMT 25 PFV funziona con alimentazione monofase 230 V?
No, il motore richiede alimentazione trifase 400 V. La potenza resa è di 1,1 kW in servizio continuo S1 100% e di 1,5 kW assorbiti in servizio S6 40%. Prima dell'acquisto conviene verificare la disponibilità di una linea trifase in officina; per esigenze monofase, contattare Krollit per valutare modelli alternativi della gamma Bernardo.
Come funziona la maschiatura sul DMT 25 PFV?
Il dispositivo di maschiatura è incluso di serie e consente di filettare fino a M 20. L'inversione automatica del senso di rotazione fa fuoriuscire il maschio dal foro a fine corsa, senza intervento manuale. Combinato con la battuta di profondità regolabile, il sistema permette maschiature ripetibili anche su fori ciechi.

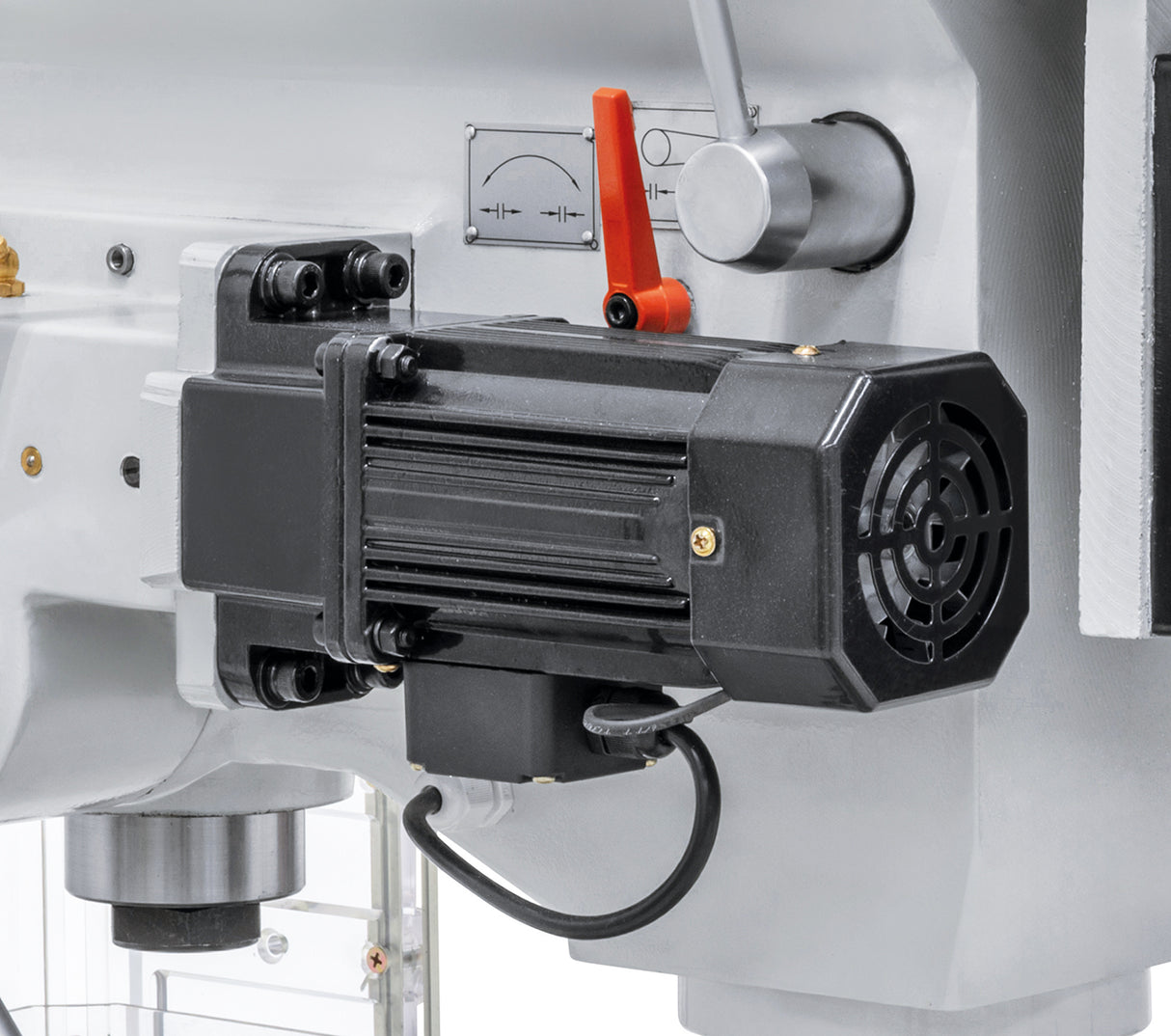

A cosa serve l'avanzamento automatico del mandrino?

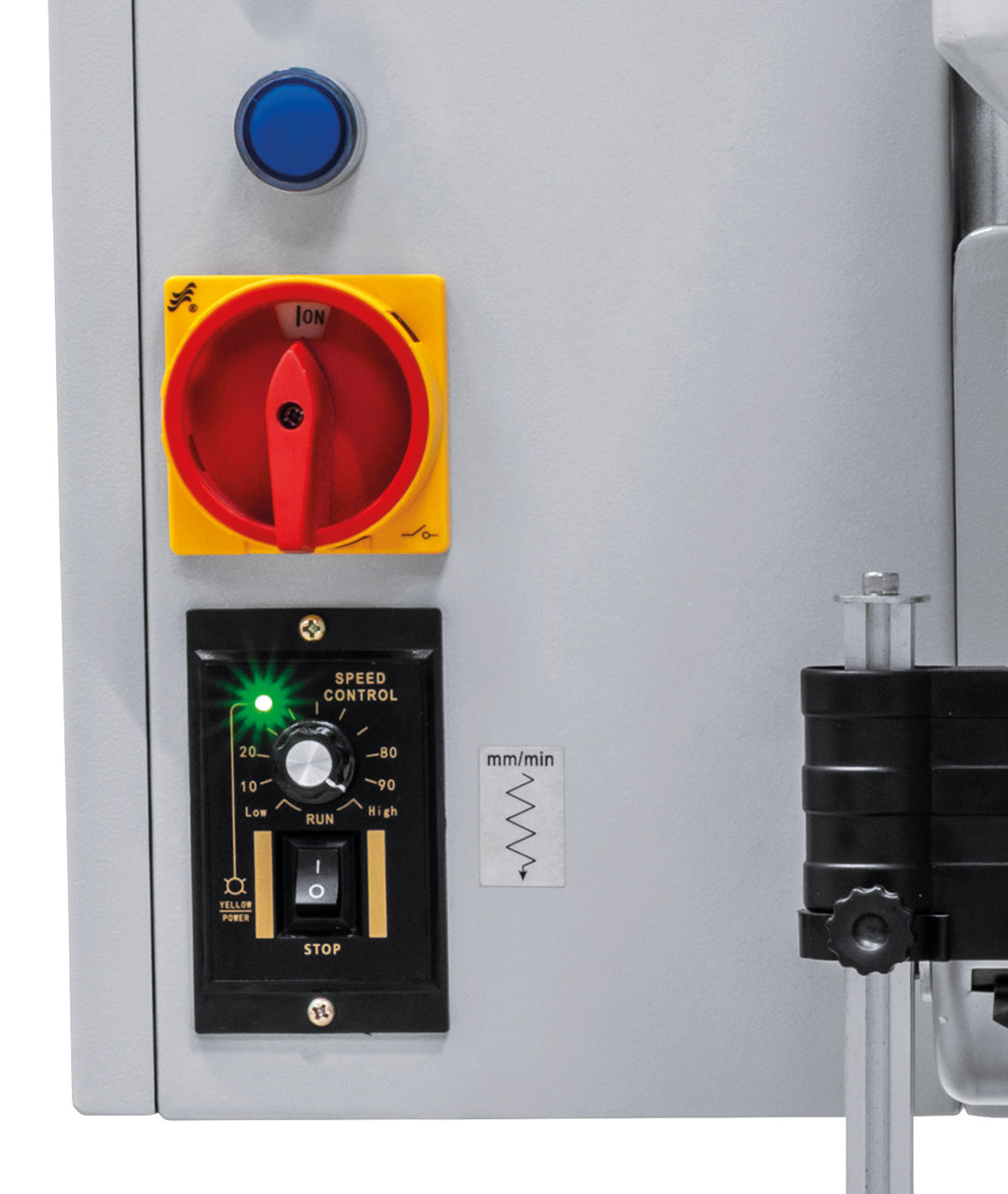

L'avanzamento automatico, regolabile da 0 a 100 mm/min, spinge il mandrino nel pezzo a velocità costante senza azione manuale sulle leve. Il risultato è una pressione di taglio uniforme, utile su forature profonde da 20-25 mm e nelle lavorazioni in serie, con minore usura delle punte e maggiore ripetibilità della finitura del foro.
Che precisione offre il mandrino del DMT 25 PFV?
La concentricità misurata al mandrino è pari o inferiore a 0,02 mm. Questo valore consente forature di precisione e maschiature senza ovalizzazione del foro, un requisito determinante nelle lavorazioni meccaniche con tolleranze strette e nell'uso di punte di piccolo diametro ad alta velocità.
Come si regola la velocità di rotazione?

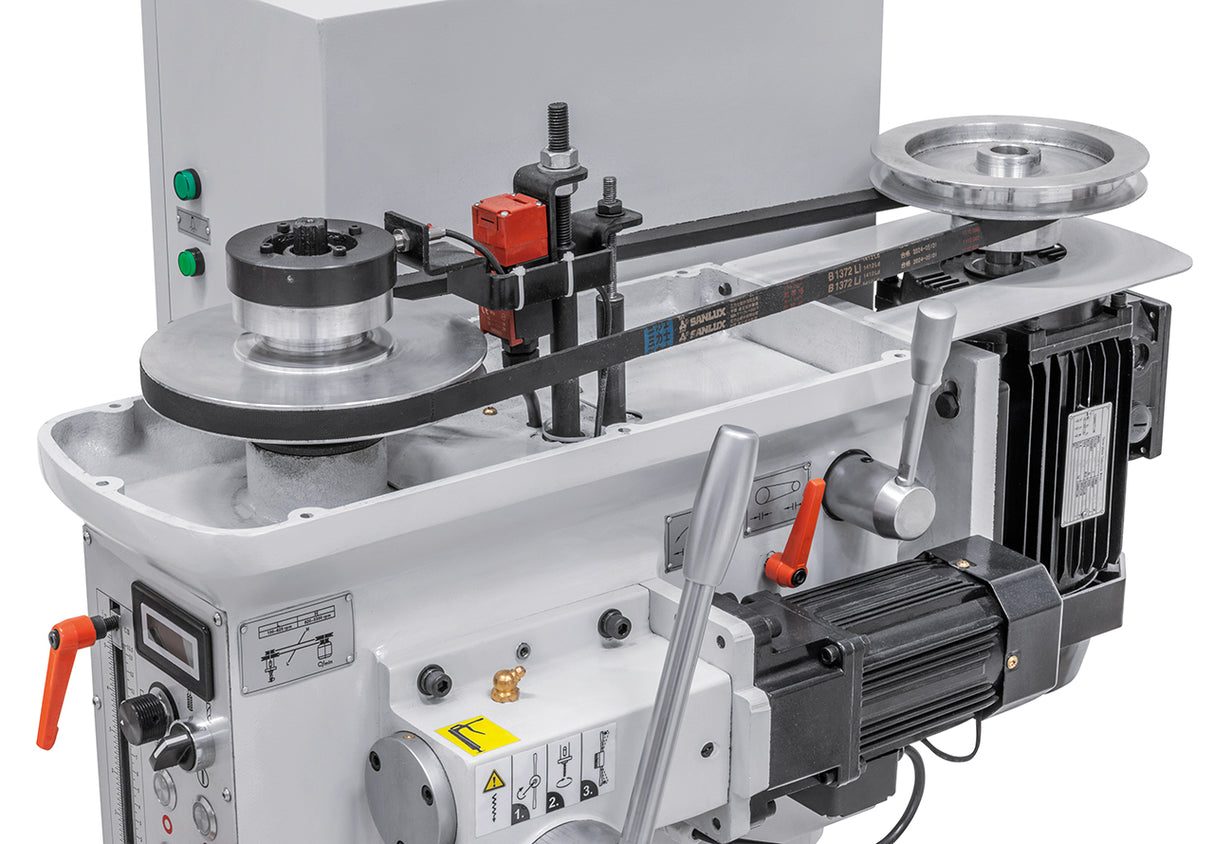

La velocità è a variazione continua su due gamme, 100–620 rpm e 620–3.300 rpm, con indicazione digitale di serie. Non è necessario spostare cinghie tra pulegge: la regolazione avviene in modo continuo, così da adattare la velocità di taglio al diametro della punta e al materiale, dai piccoli fori su alluminio alle forature da 25 mm su acciaio.
Quali punte e accessori si montano sul DMT 25 PFV?
La macchina monta un attacco cono morse MT 3 e viene fornita con mandrino portapunta 5-20 mm attacco B 22, albero portamandrino MT 3 / B 22 e bussola di riduzione MT 3 / MT 2. È quindi possibile usare sia punte a gambo cilindrico nel mandrino, sia punte e utensili a cono morse MT 3 o MT 2 montati direttamente nel naso mandrino.
Come avviene la consegna di una macchina da 206 kg?
Krollit spedisce dal magazzino di Monteforte Irpino (AV) in 5-9 giorni lavorativi, 7 giorni per le regioni del Sud. Superando i 200 kg, la consegna avviene a piano terra con sponda idraulica inclusa. Per la messa in opera è necessario prevedere un banco o basamento adeguato al peso e una linea trifase 400 V; l'assistenza tecnica in italiano è disponibile al +39 0825-1494022.
