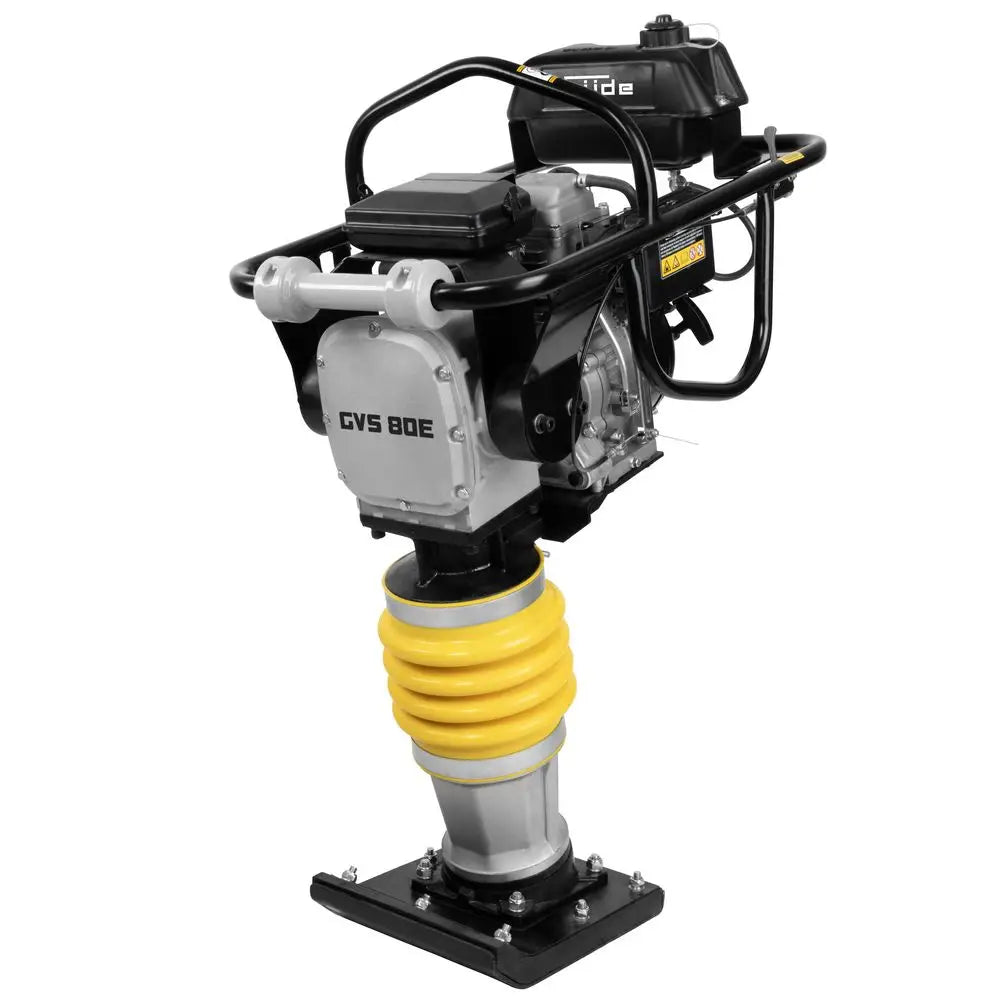

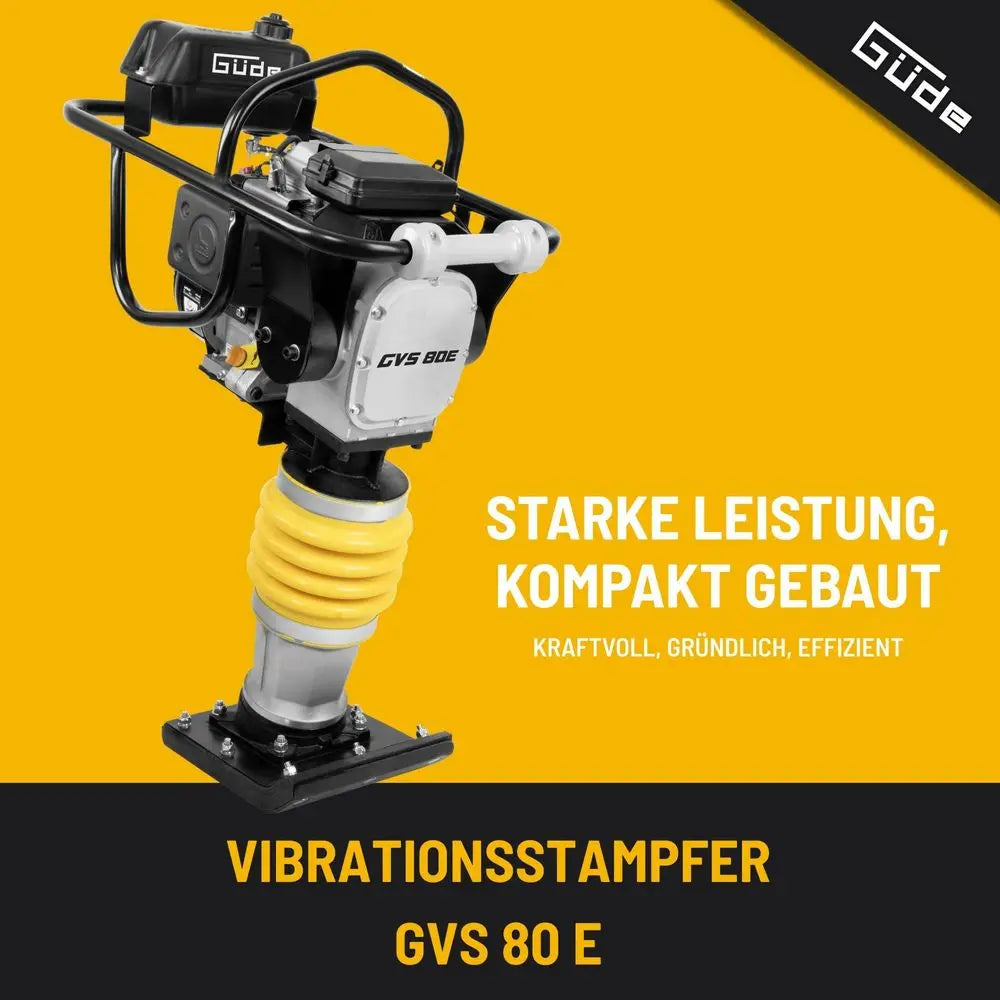

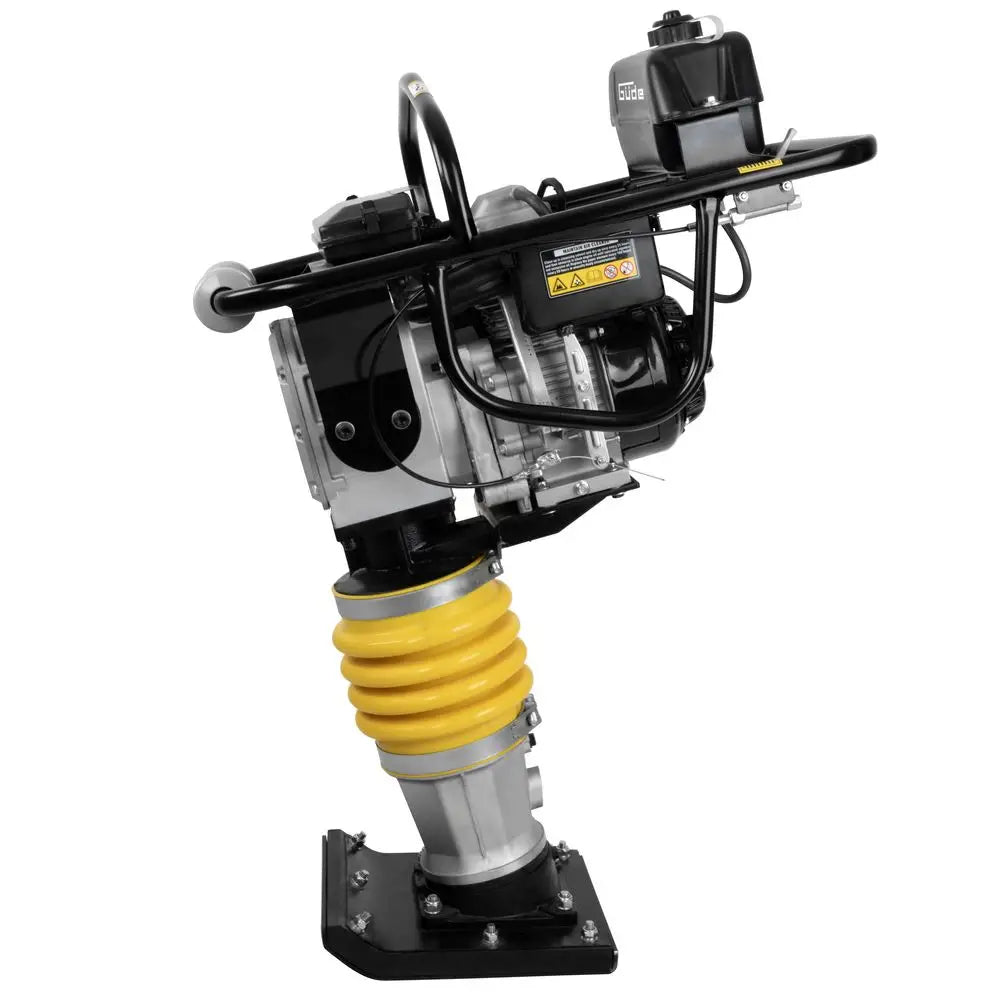

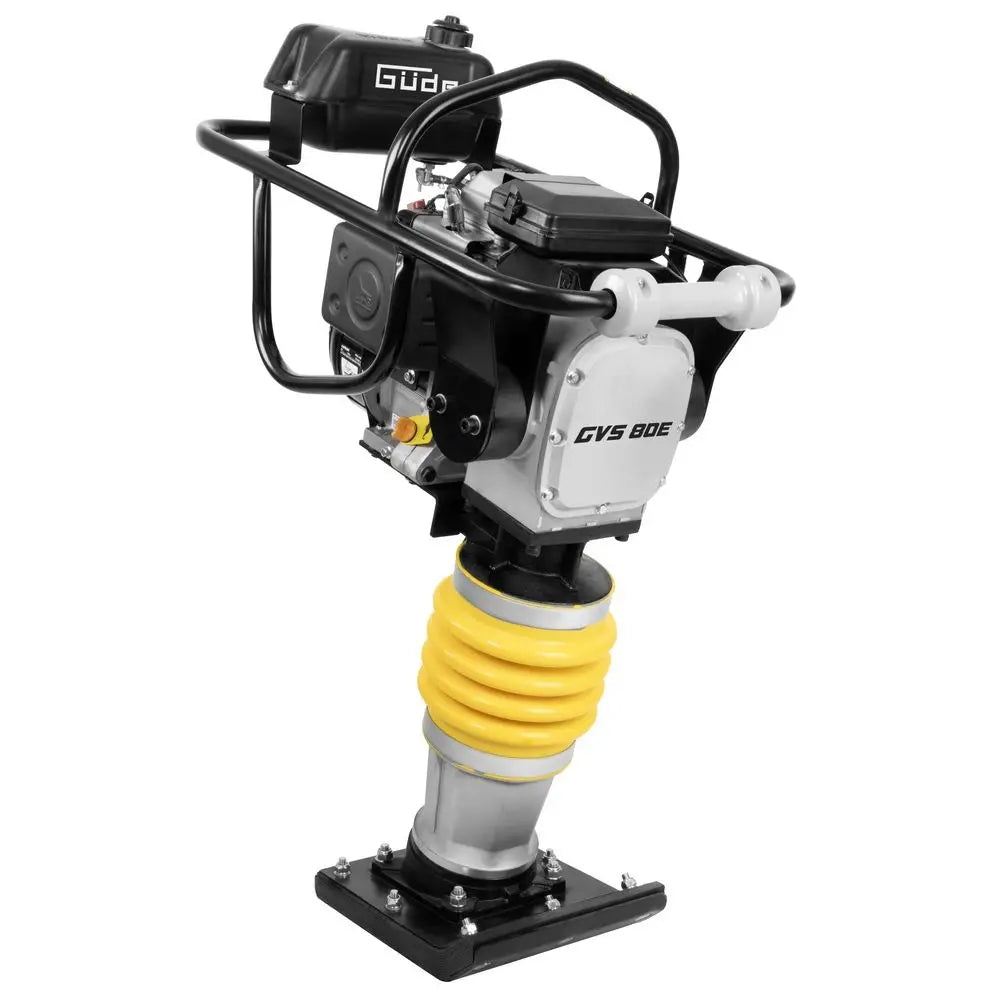

Guede Vibrocostipatore verticale GVS 80E - Compattatore spazi ristretti

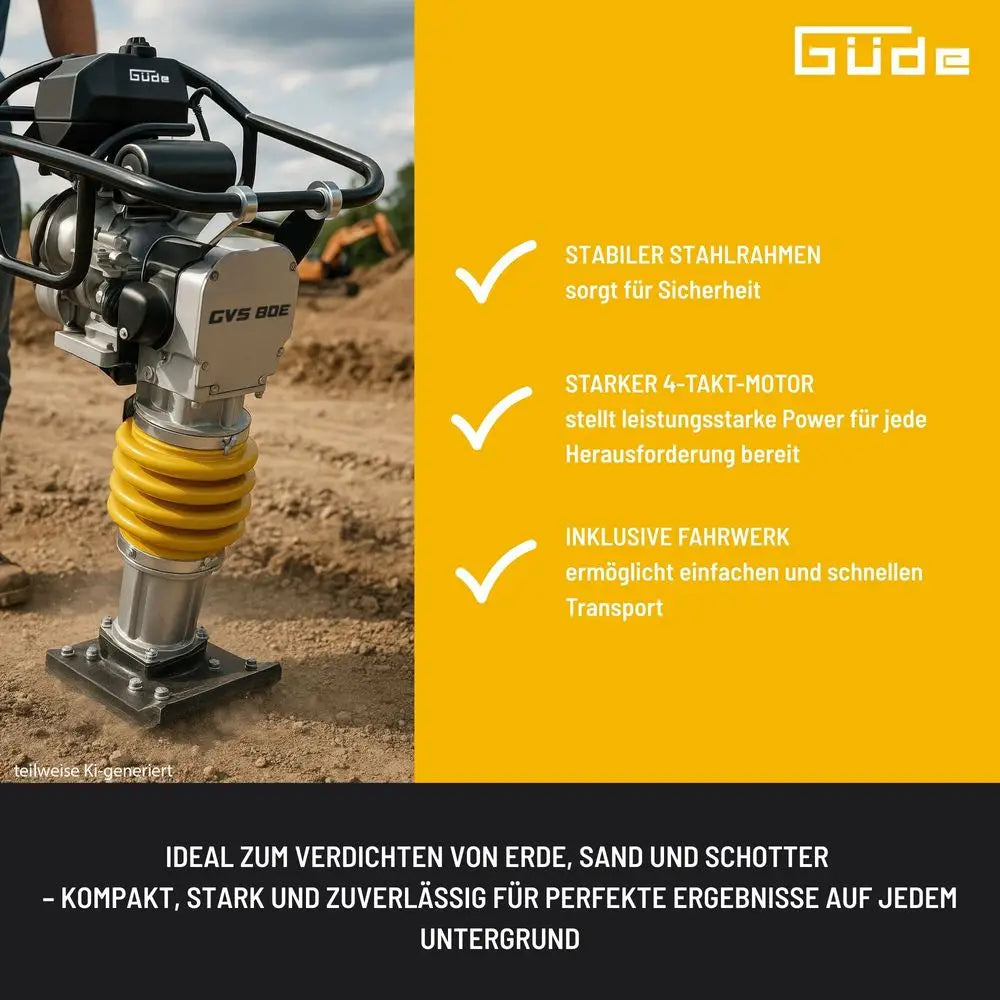

Il Guede Vibrocostipatore verticale GVS 80E è lo strumento specializzato per compattamento verticale in spazi ristretti e difficili da raggiungere. A differenza delle piastre vibranti orizzontali, il vibrocostipatore verticale consente di raggiungere profondità di compattamento 40–65 cm su terreni misti, granulari e artificiali (riempimenti, fondazioni, drenaggi). Con soli 680 colpi/min ma 10 kN di pressione costante, la GVS 80E garantisce risultati uniformi su superfici verticali o semi-verticali, ideale per cantieri ristretti, lavori di precisione, sottofondazioni profonde e ambienti confinati dove le piastre orizzontali non raggiungono. Il peso contenuto (75 kg) e il piede compatto (340×280 mm) permettono lavoro in corridoi, scavi lineari e aree ristrette con una sola persona operatrice. Telaio robusto in acciaio e sistema di avvio reversibile garantiscono affidabilità quotidiana in cantieri pesanti.
SPECIFICHE TECNICHE
Motore & Alimentazione
| Parametro |
Valore |
| Tipo motore |
4-Takt (ciclo Otto) |
| Cilindrata |
196 cm³ |
| Potenza nominale |
4,1 kW (5,5 PS) |
| Accensione |
Candela (tipo: vedi manuale) |
| Carburante |
Benzina 95 RON senza piombo |
| Serbatoio |
2,0 l |
| Autonomia |
~2–3 h (dipende da vibrazione continua) |
| Olio motore |
0,6 l (15W-40 o equivalente SAE) |
| Sistema avvio |
Reversibile (retromarcia per estrazione) |
Vibrazione & Compattamento Verticale
| Parametro |
Valore |
| Frequenza vibrazione |
680 colpi/min (bassa frequenza, alta penetrazione) |
| Pressione massima compattamento |
10 kN (concentrata su piede stretto) |
| Profondità compattamento garantita |
40–65 cm (doppia rispetto a piastre orizzontali) |
| Materiali consigliati |
Terreno misto, granulare, ghiaia, sabbia limosa, riempimenti artificiali |
| Rumorosità (LWA) |
105 dB(A) (leggermente più silenzioso di piastre orizzontali) |
Traslazione & Mobilità Verticale
| Parametro |
Valore |
| Movimento |
Verticale puro (nessun avanzamento orizzontale) |
| Velocità di discesa |
10 m/min in discesa (operatore controlla via leva) |

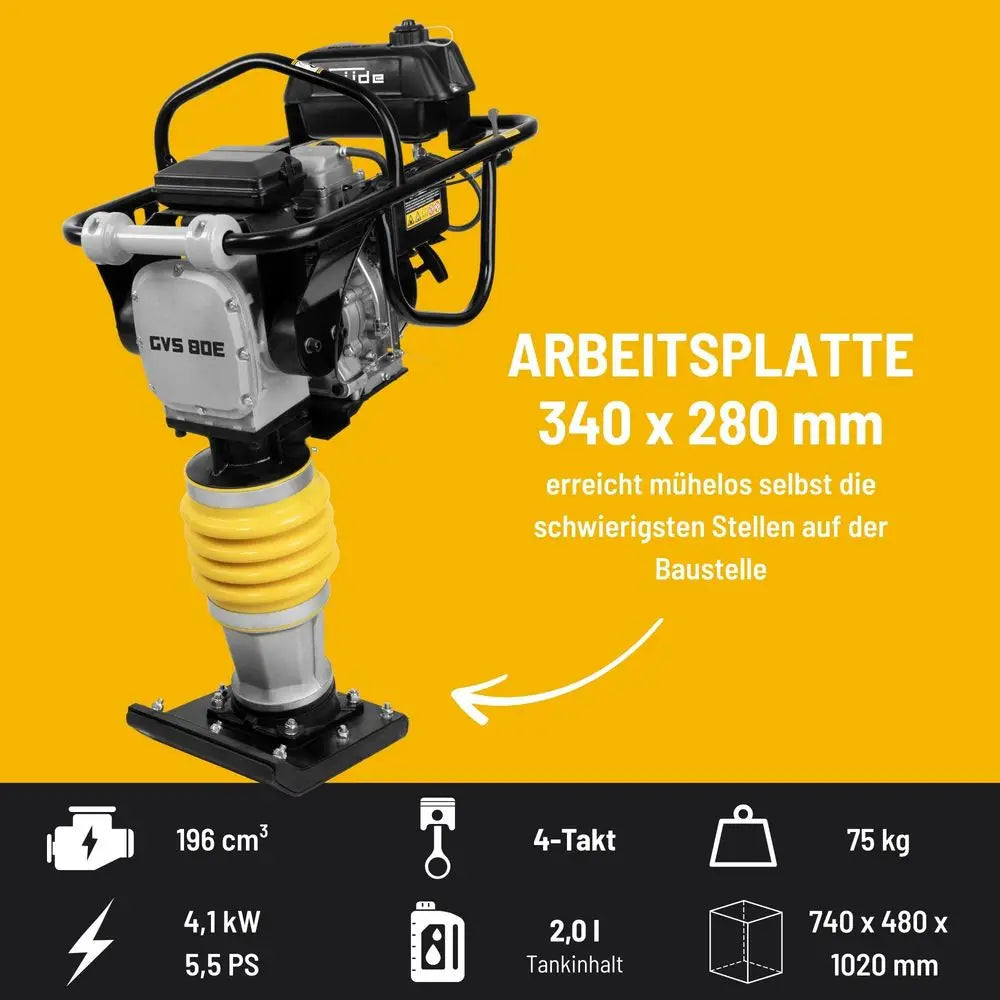

| Larghezza piede |
280 mm |
| Lunghezza piede |
340 mm |
| Piede |
Acciaio, superficie anti-slittamento |
| Impugnatura |

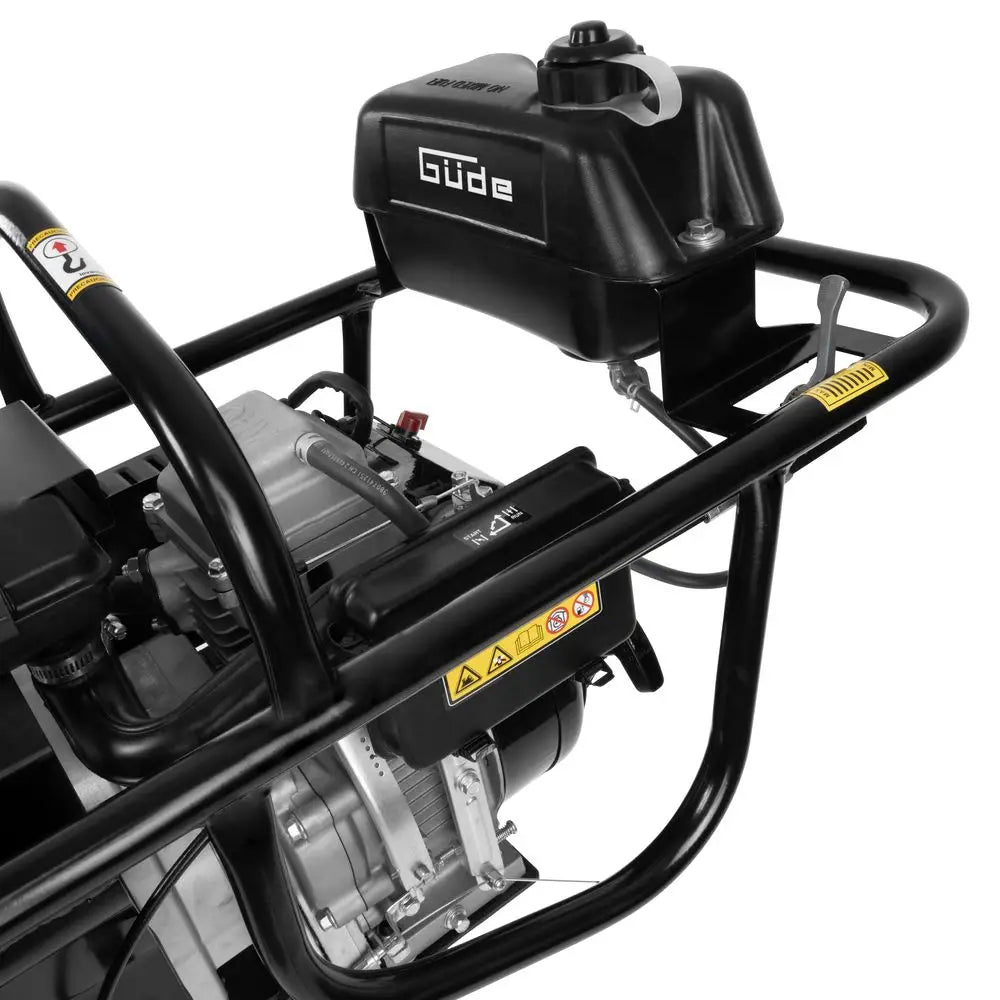

Telaio robusto a doppia maniglia smorzata |
| Sistema frenata |
Arresto emergenza (vedi manuale) |
Telemetria & Gestione
| Parametro |
Valore |
| Protezione motore |
Sensore olio automatico |
| Avviamento |
Starter a corda + reversibile per estrazione |
| Accensione candela |
Con chiave fornita |
| Stabilizzatori |
4 piedini di appoggio laterale anti-ribaltamento |

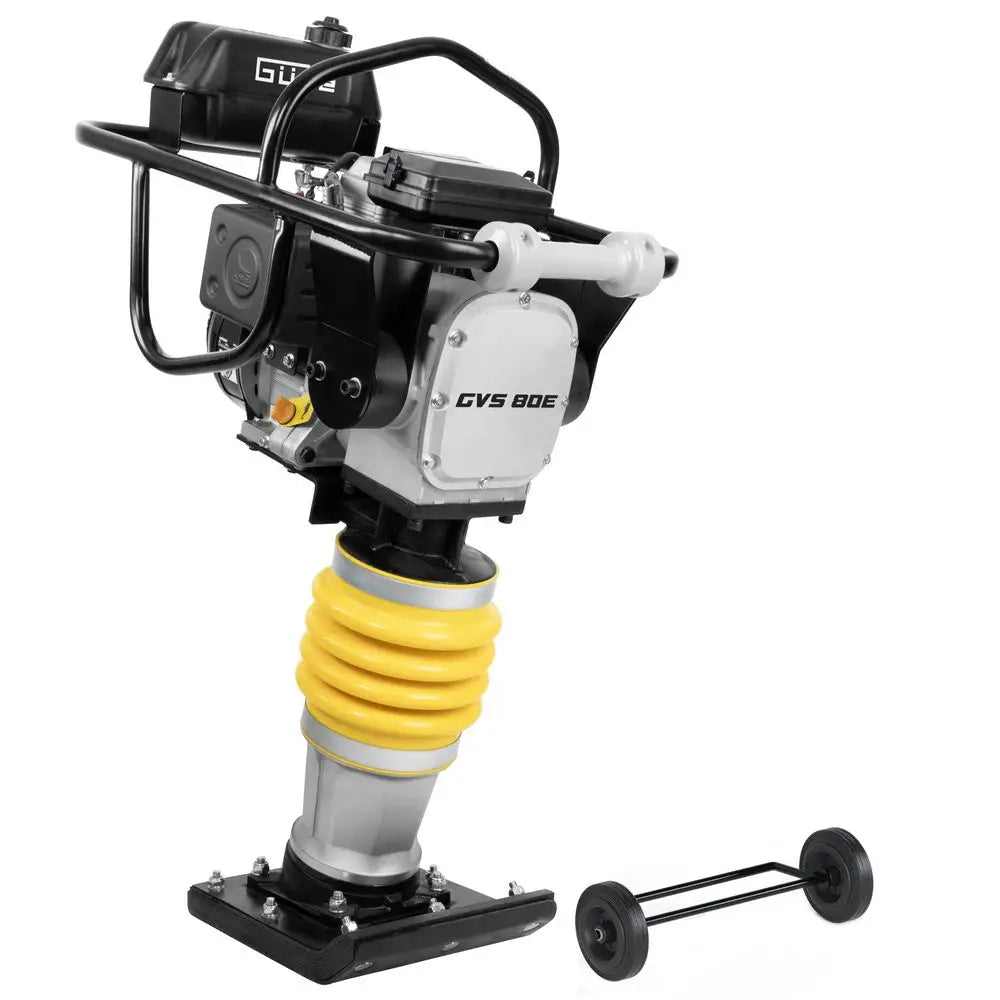

| Sistema trasporto |
Telaio in acciaio, 4 punti di ancoraggio per sollevamento |
| Manualistica |
Supporto verticale integrato (non removibile) |
Dimensioni & Logistica
| Parametro |
Valore |
| Macchina (in assetto operativo) |
|
| Lunghezza |
740 mm |
| Larghezza |
480 mm |
| Altezza |
1.020 mm (profilo verticale) |
| Imballo (come spedito) |
|
| L × L × H |
770 × 520 × 1.150 mm |
| Peso netto |
75 kg |
| Peso lordo (con imballo) |
88 kg |
| Volume m³ |
0,455 m³ |
| Classe merci |
Macchina agricola/edile non esplosiva |
Conformità & Certificazioni
| Standard |
Stato |
| Direttiva Macchine 2006/42/CE |
✅ Conforme (marchio CE visibile) |
| Emissioni CO₂ |
811,46 g/kWh (motore a ciclo Otto 4-Takt) |
| Livello vibrazioni mano-braccio |
Vedi dichiarazione conformità (55575_cee.pdf) |
| Qualità costruttiva |
Marchio Q9 (qualità Guede) |
| Motore Euro |
Euro 10 (norma motori piccoli) |
DOTAZIONE STANDARD
✅ Vibrocostipatore verticale GVS 80E (base + telaio acciaio)
✅ Telaio doppia maniglia smorzato contra vibrazione
✅ 4 piedini di appoggio laterale anti-ribaltamento
✅ Starter a corda (ricambio possibile)
✅ Sistema reversibile (estrazione macchina da terreno compattato)
✅ Chiave candela (inclusa)
✅ Olio motore 0,6 l (pre-caricamento in fabbrica)
✅ Manuale d'uso e manutenzione (italiano su richiesta)
✅ Dichiarazione conformità CE (55575_cee.pdf, scaricabile)
ACCESSORI OPTIONAL / RICAMBI ORIGINALI GUEDE
Manutenzione Preventiva
| Codice |
Descrizione |
Note |
| 55575-01058 |
Piedi in gomma poliuretano (ricambio) |
Usura 150–250 h di lavoro |
| 55575-01060 |
Stabilizzatore laterale destro |
Protezione da ribaltamento |
| 55575-01021 |
Eccentrico asse vibrazione |
Core wear part, intervallo 400 h |
| 55575-01046 |
Puleggia sistema vibrazione |
Slittamento su richiesta |
| 55575-01034 |
Cinghia trasmissione motore |
Trasmissione principale |
Riparazioni & Ripristini
| Codice |
Descrizione |
Compatibilità |
| 55577-01031 |
Puleggia motore |
Sostituisci se danneggiato |
| 55574-01103 |
Marmitta scarico |
Ricambio completo con guarnizione |
| 55574-01100 |
Coperchio valvole |
Controllo olio motore |
| 55575-01018 |
Coperchio destro vibrazione |
Accesso lubrificazione |
| 55575-01045 |
Coperchio sinistro vibrazione |
Accesso cuscinetti |
| 55575-01001 |
Maniglia principale (ricambio) |
Usura o rottura impatto |
| 55575-01059 |
Leva acceleratore + cavo |
Rottura cavo manopola |
Migliorie & Upgrades
| Codice |
Descrizione |
Quando |
| 55575-01028 |
Scudo protettivo motore |
Ambienti umidi/sabbiosi |
| 55575-01062 |
Staffa fissaggio piedi |
Montaggio/smontaggio rapido |
APPLICAZIONI PROFESSIONALI
1. Compattamento Fondazioni Profonde (40–65 cm)
-
Uso: Preparazione sottofondazioni per edifici, strutture industriali, piscine
-
Vantaggio: Profondità raggiunta 40–65 cm certificata, su terreno misto/artificiale
-
Frequenza: 680 colpi/min per penetrazione uniforme senza rimbalzi
-
Controllo: Operatore sente feedback tattile continuo (maniglie smorzate)
2. Scavi Lineari & Trinceamenti (Drenaggi, Tubazioni)
-
Uso: Compattamento margini scavi, drenaggi perimetrali, canalizzazioni
-
Piede: 280×340 mm accede spazi stretti (corridoi 50 cm, canaletti 45 cm)
-
Profondità: 40–65 cm su sabbia limosa, ghiaia fine
-
Velocità: Discesa controllata 10 m/min, operatore regola pressione via leva
3. Lavori in Spazi Confinati & Difficili
-
Uso: Scantinati, sottopassaggi, pozzi, caverne artificiali
-
Protezione: Telaio anti-ribaltamento a 4 piedini laterali (stabilità 1:3)
-
Mobilità: Altezza profilo 1.020 mm accede porte standard (80 cm), sollevabile singolarmente
-
Sicurezza: Sistema reversibile estrae macchina da terreno bloccato
4. Controllo Densità & Test Geotecnici
-
Uso: Cantieri pubblici con certificazioni Proctor modificato
-
Frequenza: 680 colpi/min per strati uniformi 10–15 cm
-
Tracciabilità: Documentazione con dichiarazione conformità CE
-
Interfaccia: Compatibile con penetrometri dinamici Dynaflex (test post-compattamento)
DIFFERENZE VS PIASTRE VIBRANTI ORIZZONTALI
| Parametro |
Piastra GRP 80E |
Vibrocostipatore GVS 80E |
Quando usare GVS |
| Colpi/min |
5.000 |
680 |
Terreni densi, profondità > 40 cm |
| Profondità |
20 cm |
40–65 cm |
Fondazioni, scavi profondi |
| Pressione |
14 kN |
10 kN (concentrata) |
Superfici verticali, spazi ristretti |
| Piede |
420×520 mm |
280×340 mm |
Corridoi, trinceamenti, drenaggi |
| Movimento |
Orizzontale (auto) |
Verticale puro |
Lavori manuali, non viaggio |
| Rumore |
108 dB(A) |
105 dB(A) |
Aree densamente abitate (- 3 dB) |
| Peso |
70 kg |
75 kg |
Singolo operatore con supporto |
| Uso tipico |
Pavimentazioni, piastrelle |
Fondazioni profonde, drenaggi |
Geotecnica/edilizia pesante |
DOMANDE FREQUENTI (FAQ)
Qual è la differenza tra "profondità" della GVS 80E (40–65 cm) e quella della piastra GRP 80E (20 cm)?
La GVS 80E compatta in verticale a strati successivi: ogni passata penetra 5–8 cm. Ripetendo 6–8 passate, raggiungi 40–65 cm di compattamento totale. La GRP 80E compatta superficialmente (20 cm) ma in un'unica passata orizzontale. Per fondazioni, la GVS è superiore.
Posso usare il vibrocostipatore verticale su asfalto?
Sconsigliato. L'asfalto già caldo/rigido non beneficia della vibrazione verticale. La GVS è pensata per terreni granulari, sabbiosi, misti, non materiali bituminosi. Per asfalto, usa la piastra orizzontale GRP 80E.
Come funziona il "sistema reversibile" della GVS 80E?
Se il vibrocostipatore si blocca nel terreno compattato, aziona l'avviamento in senso inverso (marcia indietro). Il motore inverte rotazione e il piede estrae dalla terra. Non è una retromarcia di movimento, ma di estrazione verticale d'emergenza.
Quanta manutenzione richiede tra i lavori?
Ogni 20 h: controllo olio, pulizia filtro aria. Ogni 50 h: cambio olio motore completo, lubrificazione cuscinetti. Ogni 100 h: candela sostituzione, controllo piedi gomma. Usa sempre benzina fresca (non > 3 mesi stoccata).
I piedi in gomma si consumano? Sono inclusi?
Sì, si consumano con usura. Durabilità: 150–250 h di lavoro (dipende da granulometria e umidità). Ricambio: codice 55575-01058. Sono inclusi nella dotazione standard ma rimpiazzabili in 5 minuti.
Rumore: 105 dB(A) è compatibile con aree residenziali?
Sì, leggermente più silenzioso della GRP 80E (108 dB). Comunque è rumoroso come un cantiere. In zone residenziali, limitare uso a 08:00–17:00 lun–ven (verificare ordinanze locali). Fornire cuffie 95 dB SNR agli operatori.
Posso sollevare il vibrocostipatore verticale con una gru?
Sì. Il telaio ha 4 punti di ancoraggio certificati (vedi manuale) per sollevamento orizzontale max 2 t. Comunque, peso netto è 75 kg: meglio trasporto manuale con 2 persone.
Garanzia su danni meccanici (piedi bloccati, motore forzato)?
Garanzia standard Guede: 24 mesi da acquisto (difetti fabbrica). Esclusioni: mancata manutenzione olio, carburante stoccato > 6 mesi, forzatura motore in estrazione bloccata, immersione acqua. Contattare Krollit entro 30 giorni da acquisto per reclami.
Qual è il feedback tattile durante il compattamento?
La vibrazione passa direttamente alle maniglie (smorzate per comfort). Operatore sente intensità dei colpi e adatta pressione levando/abbassando lentamente. Non ci sono dati numerici in tempo reale: è lavoro manuale basato su esperienza.
Devo registrare il vibrocostipatore verticale da qualche parte?
No. Non è immatricolato (no targa). Documentazione: manuale + dichiarazione CE forniti. Per cantieri pubblici, richiedere DURC + iscrizione CCIAA (riguarda l'impresa). Conservare fattura Krollit per garanzia e assistenza.
