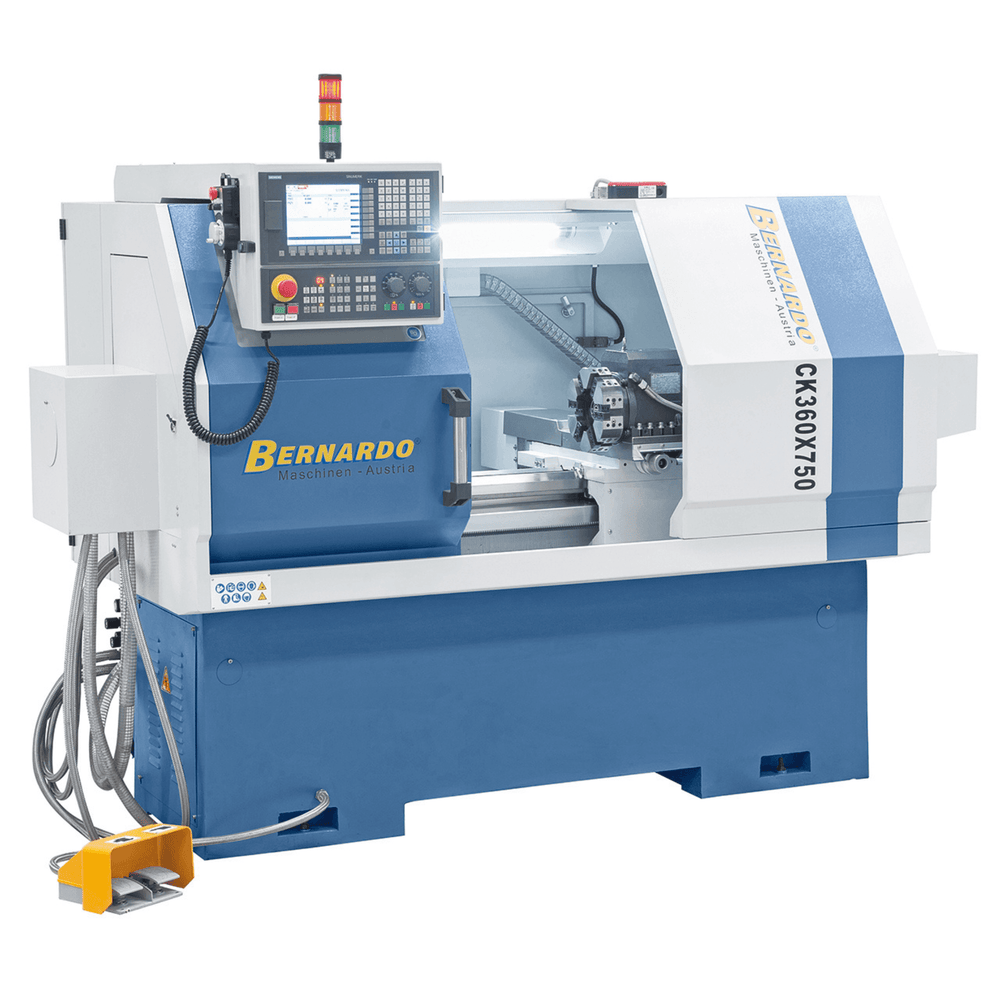

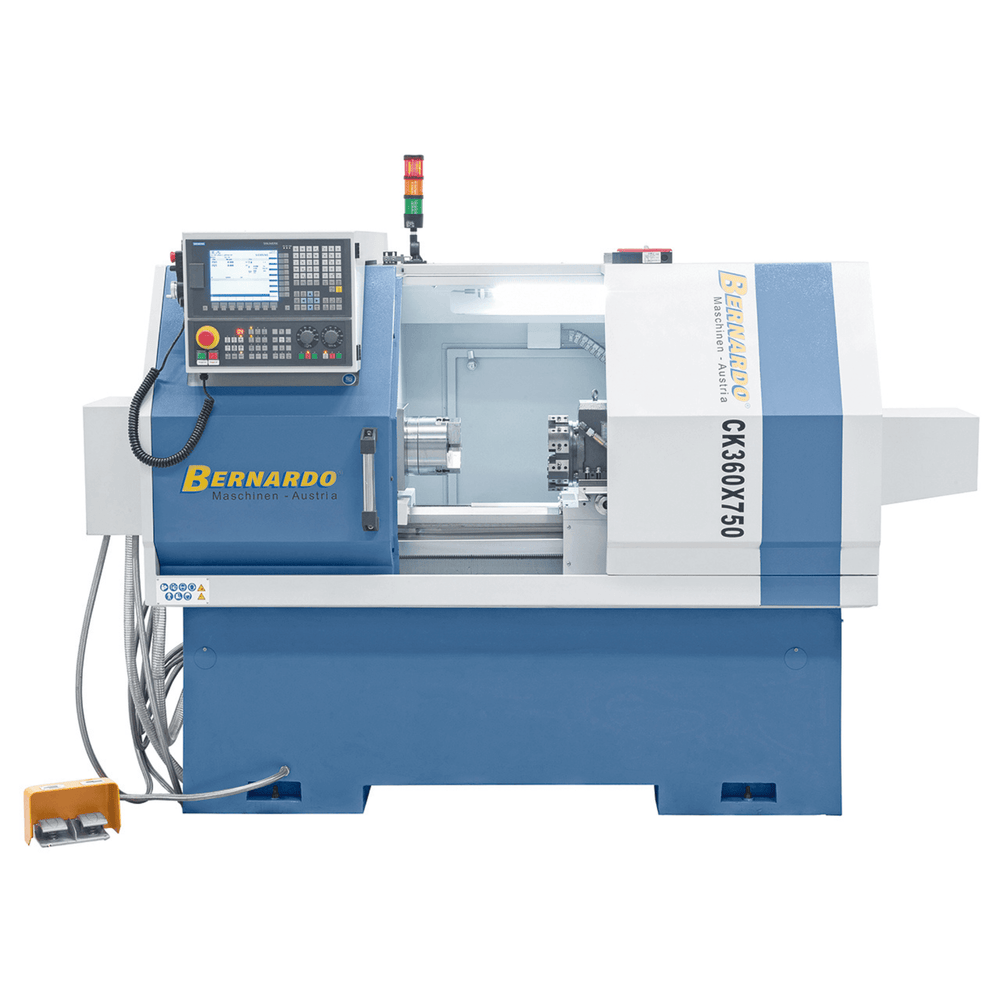

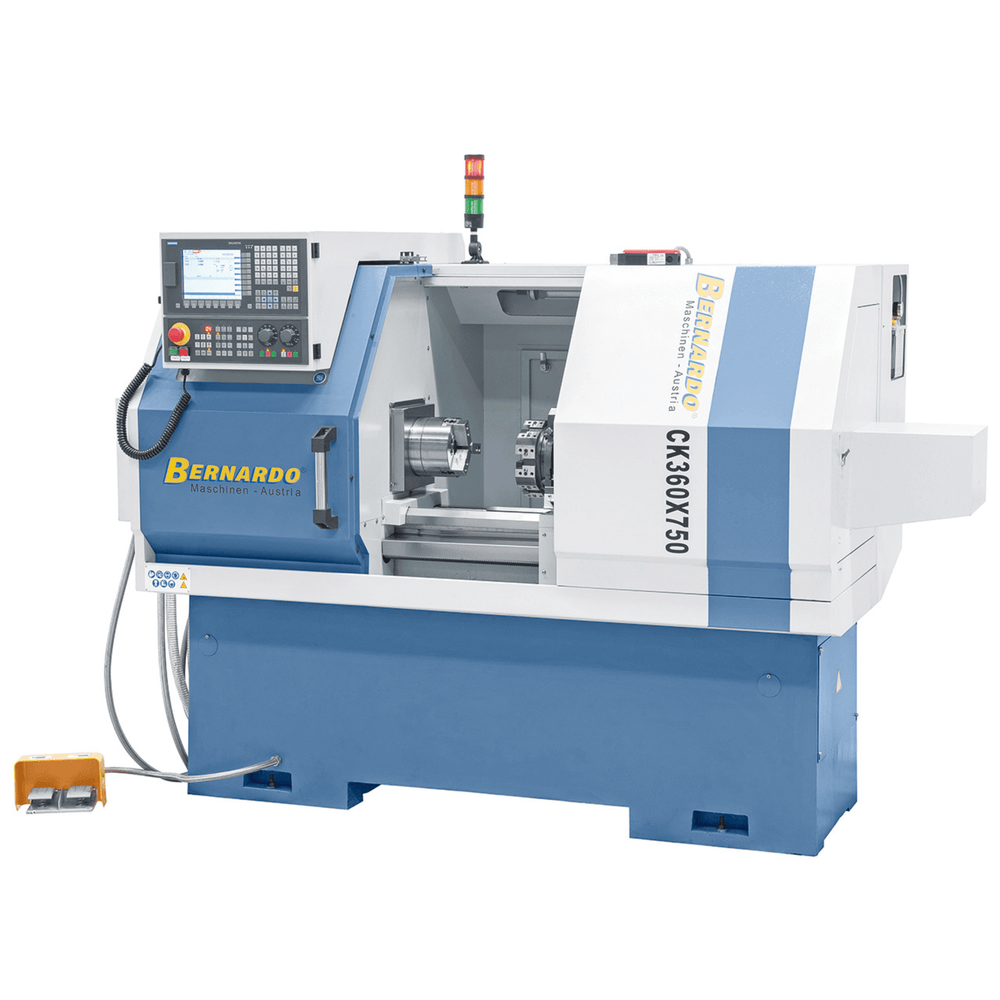

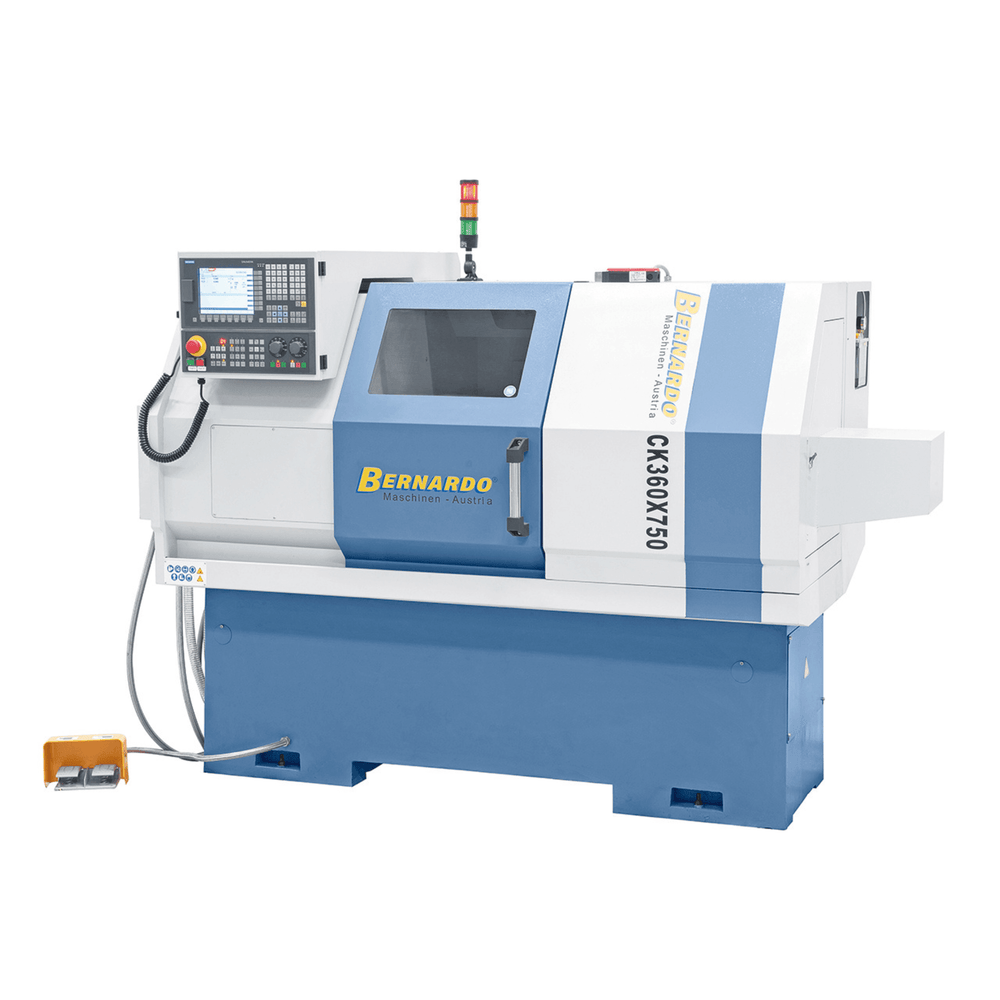

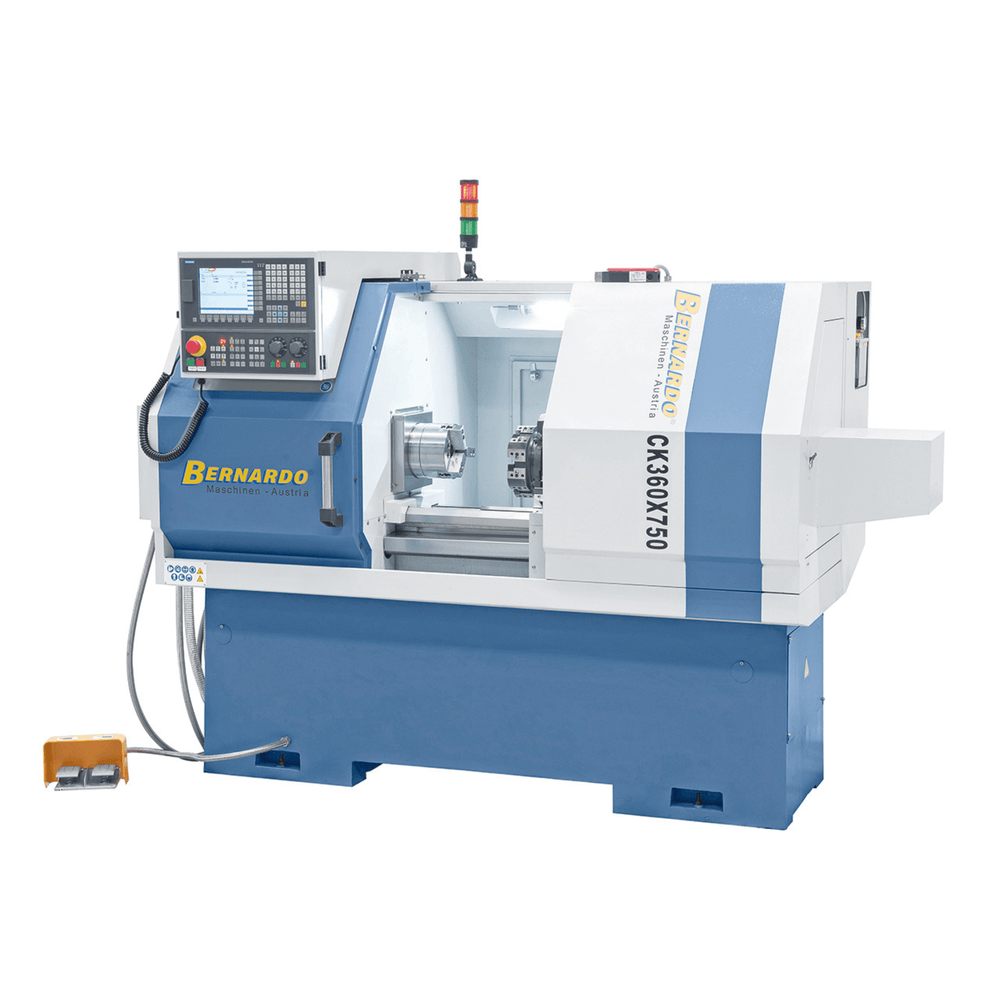

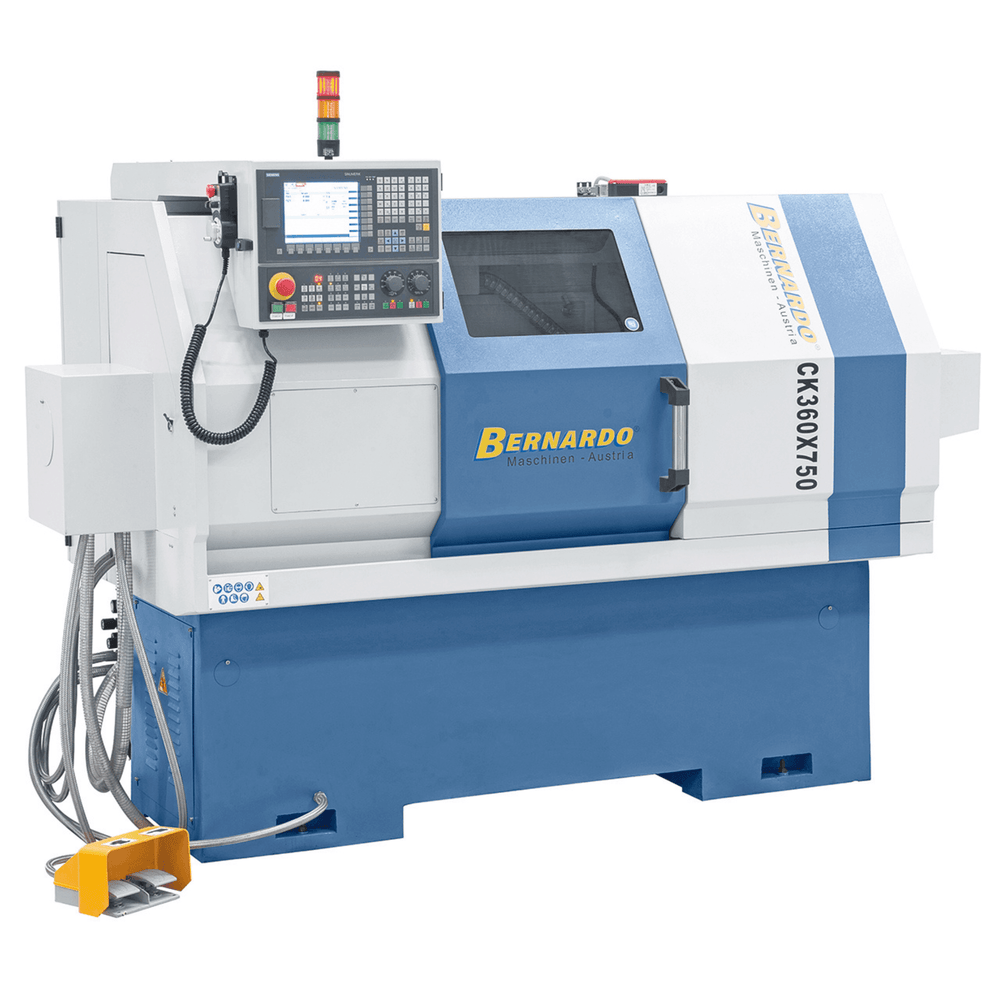

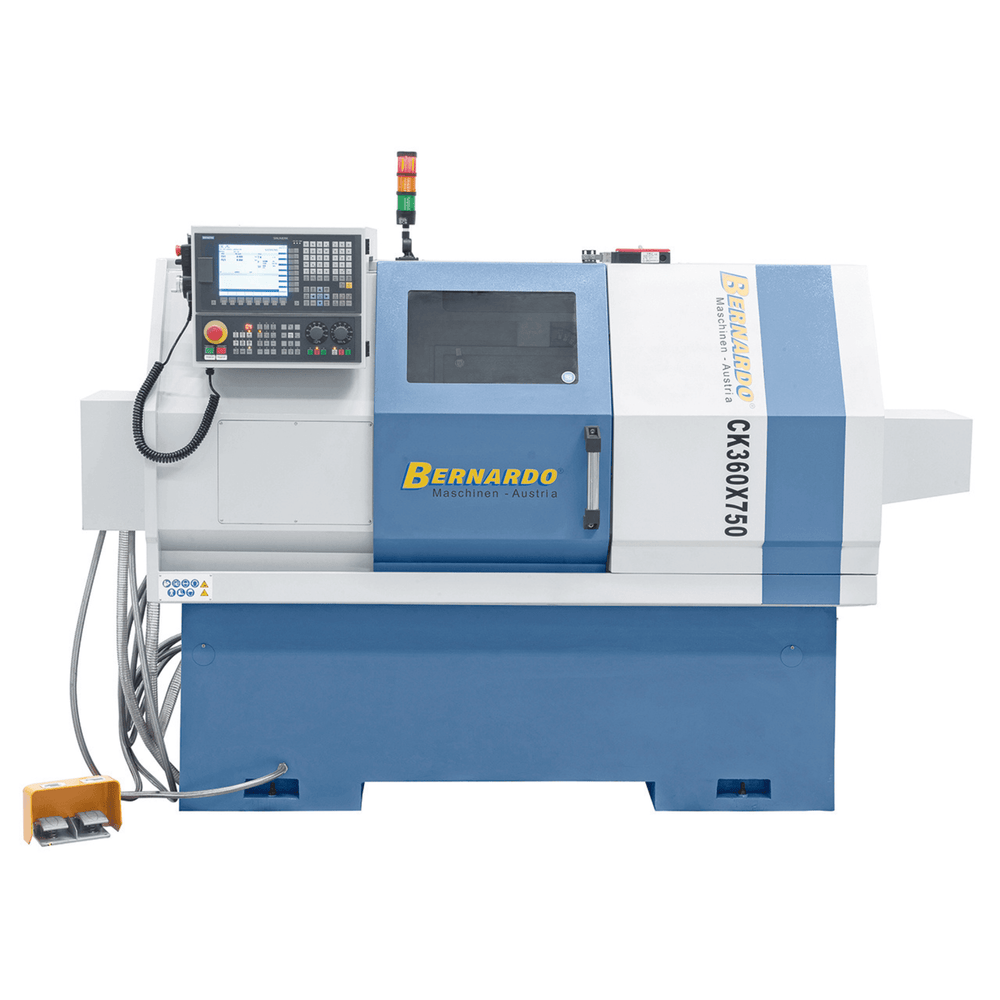

CNC lathe CK 360 x 500
CNC lathe CK 360 x 500 is backordered and will ship as soon as it is back in stock.
Delivery and Shipping
Delivery and Shipping
Add some general information about your delivery and shipping policies.
CNC lathe CK 360 x 500
-
Description
-
Technical Specifications
-
Product safety
-
Reviews
Description
Property

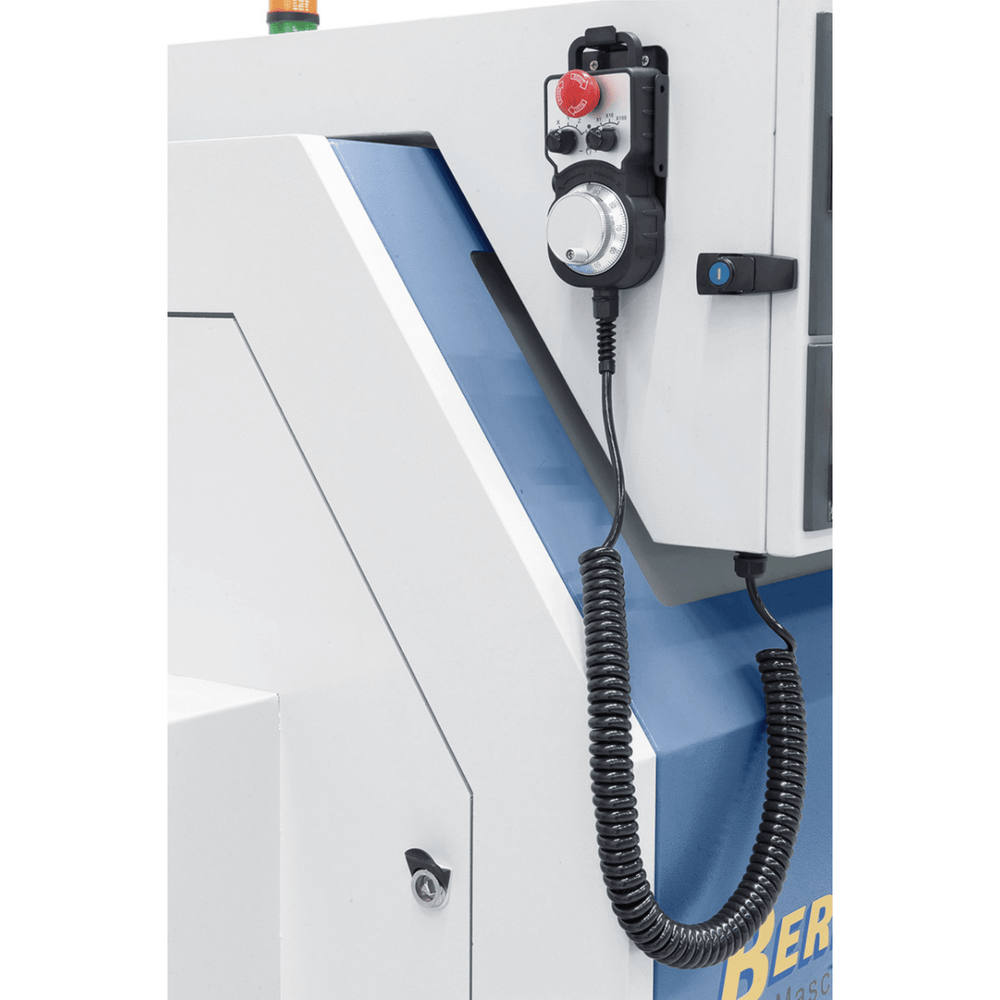

- Equipped with electronic handwheel for manual movement in the x and z axes

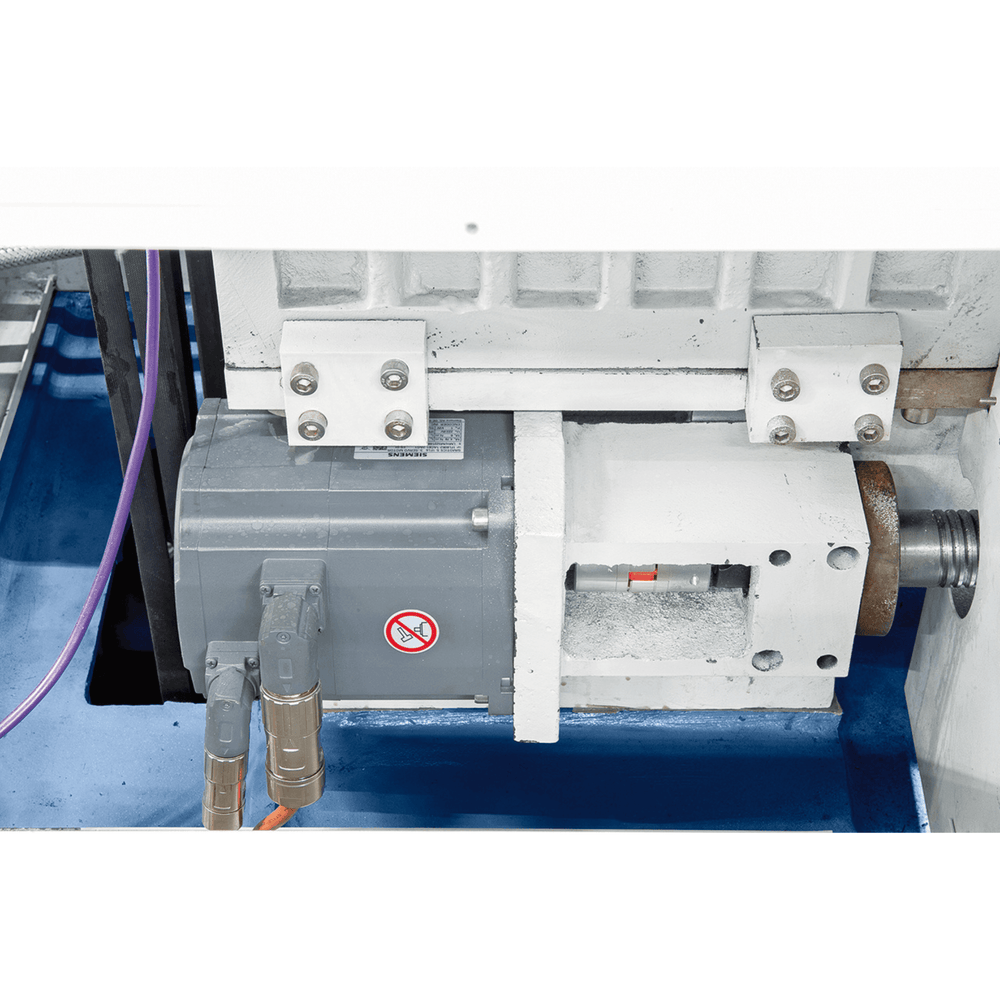

- Both axles equipped with AC servomotors and ball screw
- Wide cross slide to support various tool holder systems

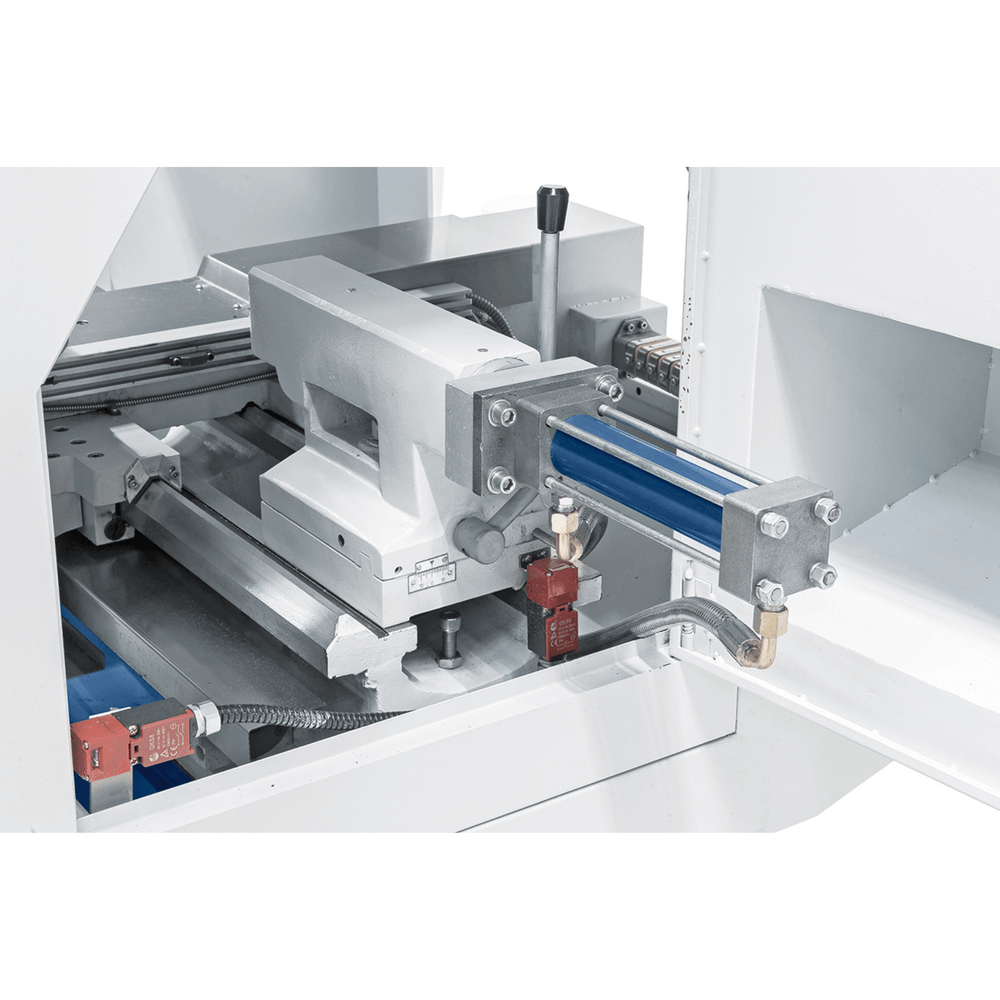

- Stable tailstock with hydraulically adjustable tailstock spindle
- High rapid travel speed to reduce downtime
- Main drive and feed drives by brushless AC motors
- The main spindle with preloaded precision angular bearings ensures high precision

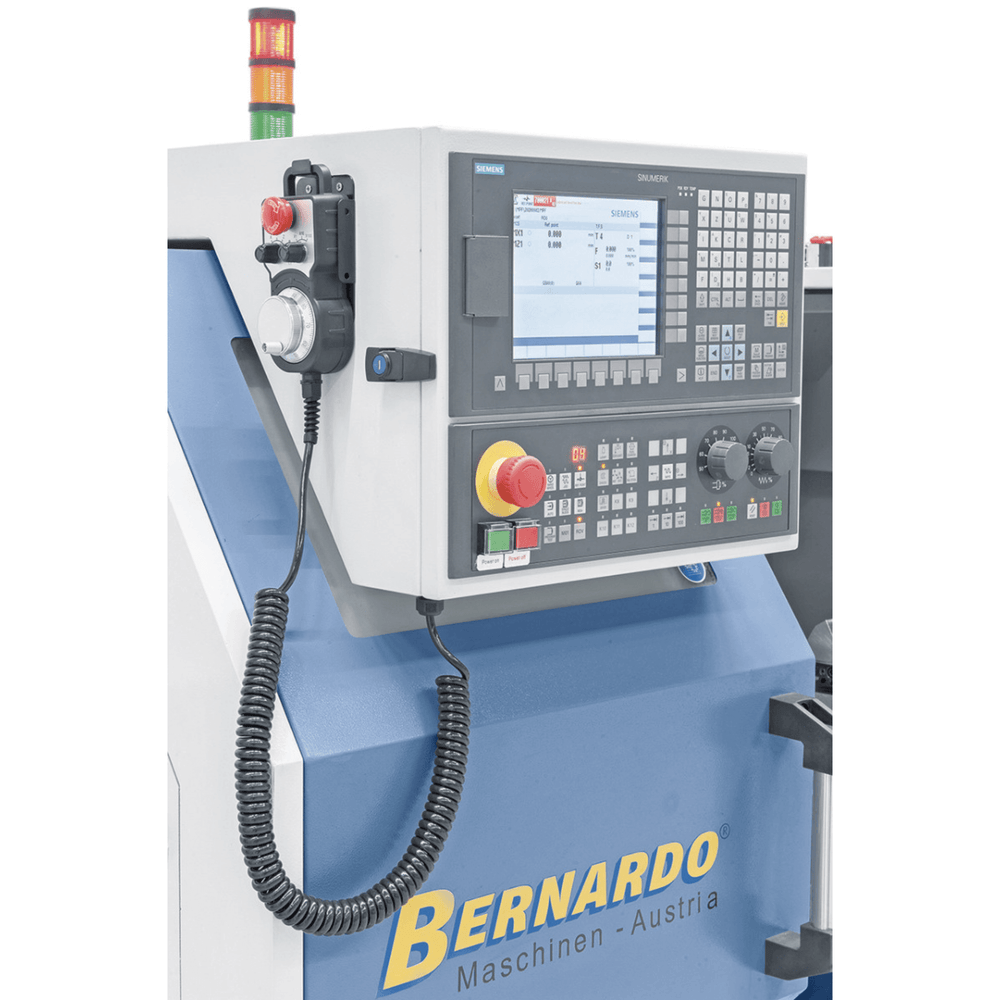

- Siemens 808D Advanced control unit easy to use and learn
- Stable spindle head with precisely mounted main spindle (60 mm spindle bore)
Standard accessories

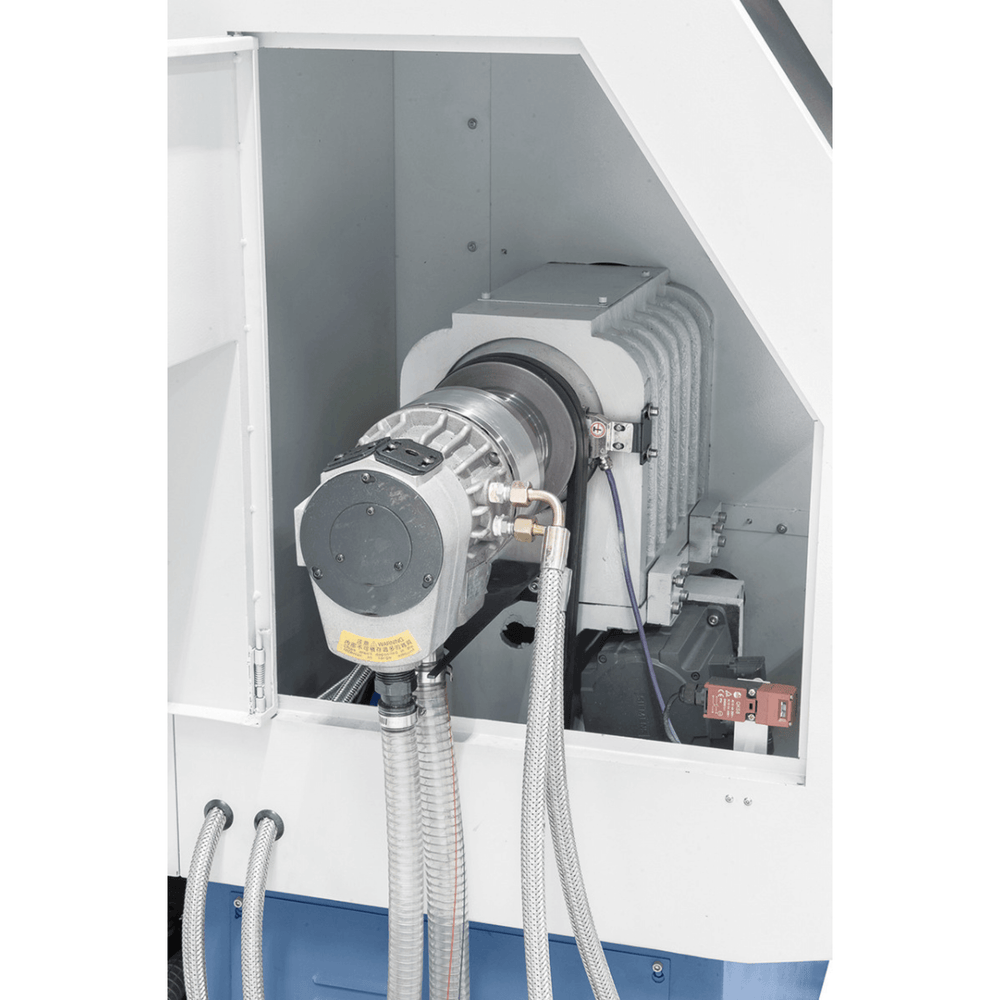

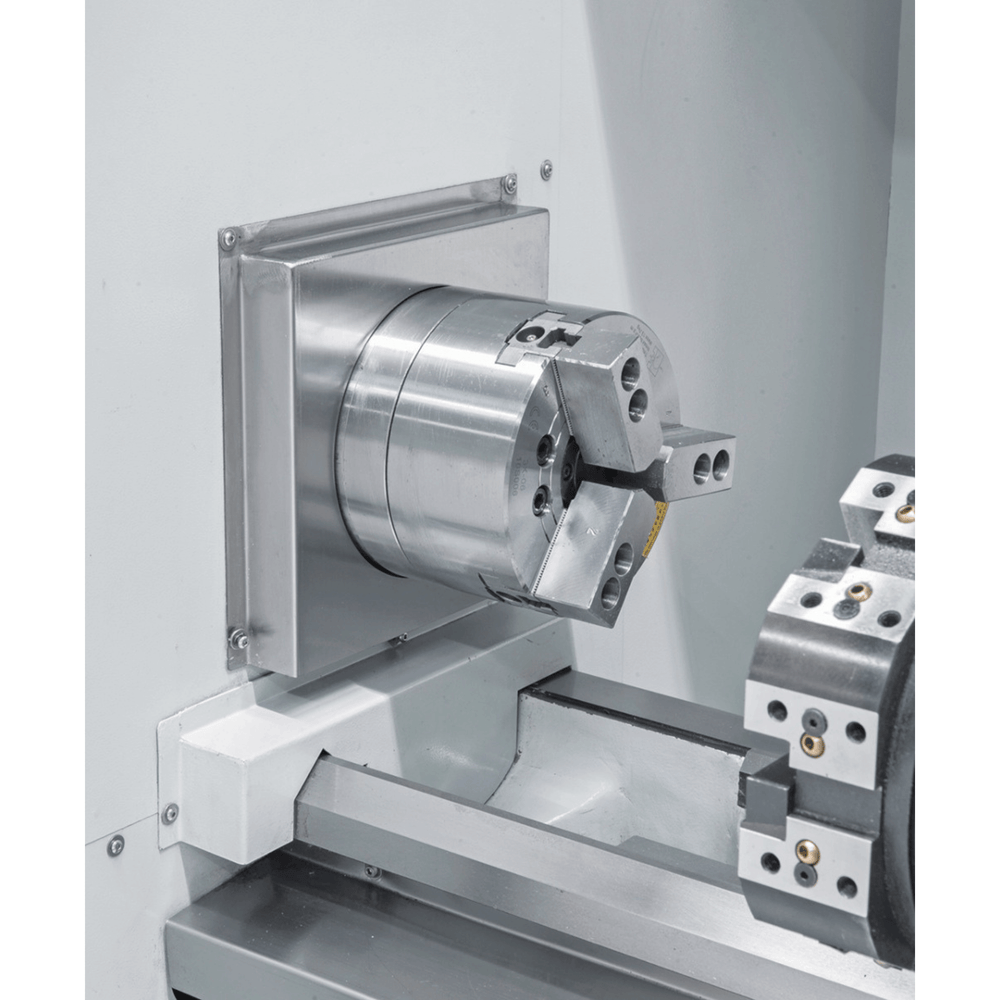

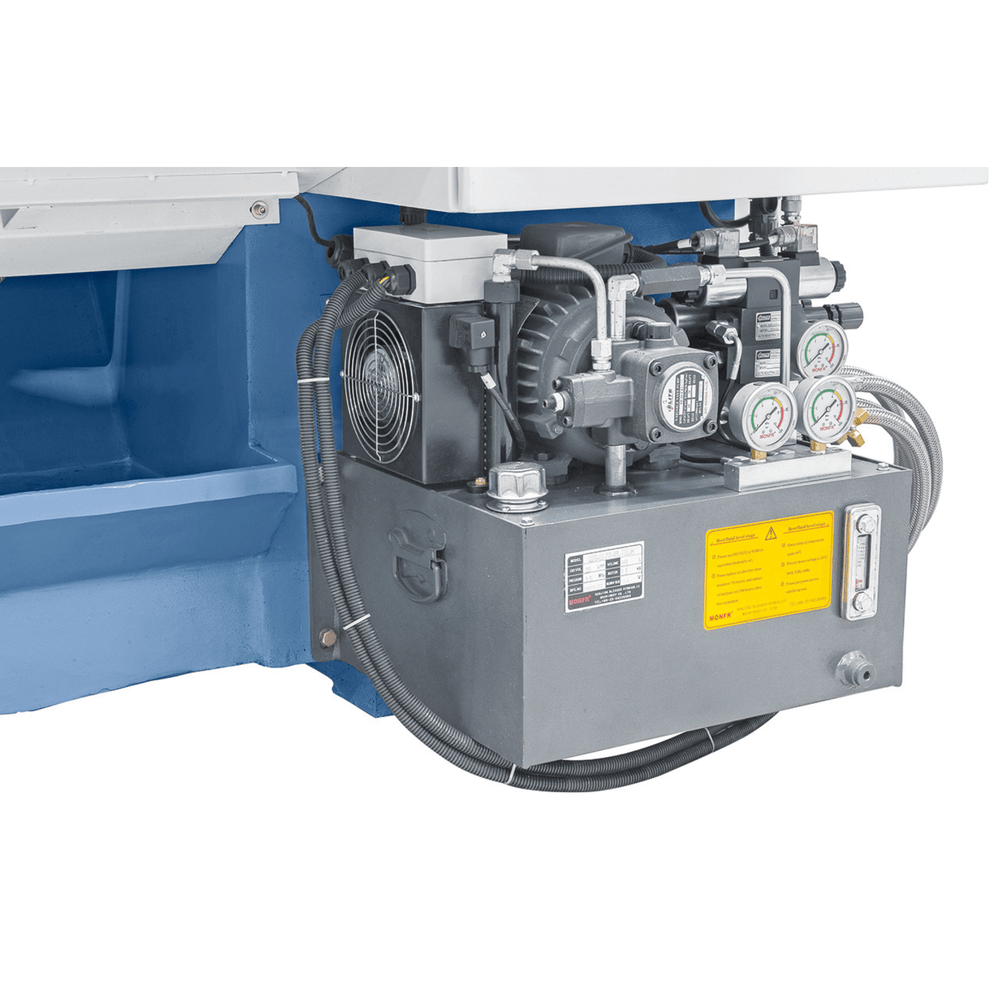

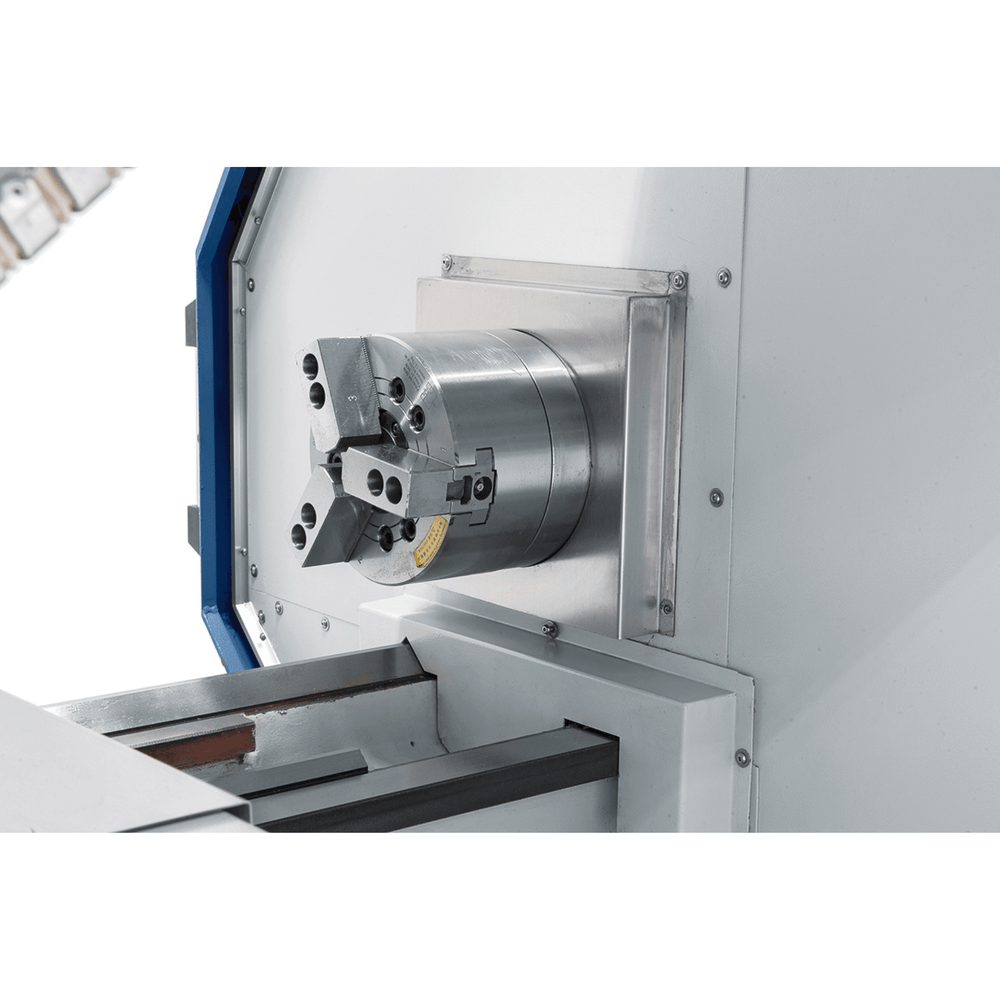

- 3-jaw hydraulic chuck, diam. 200 mm, with hydraulic unit

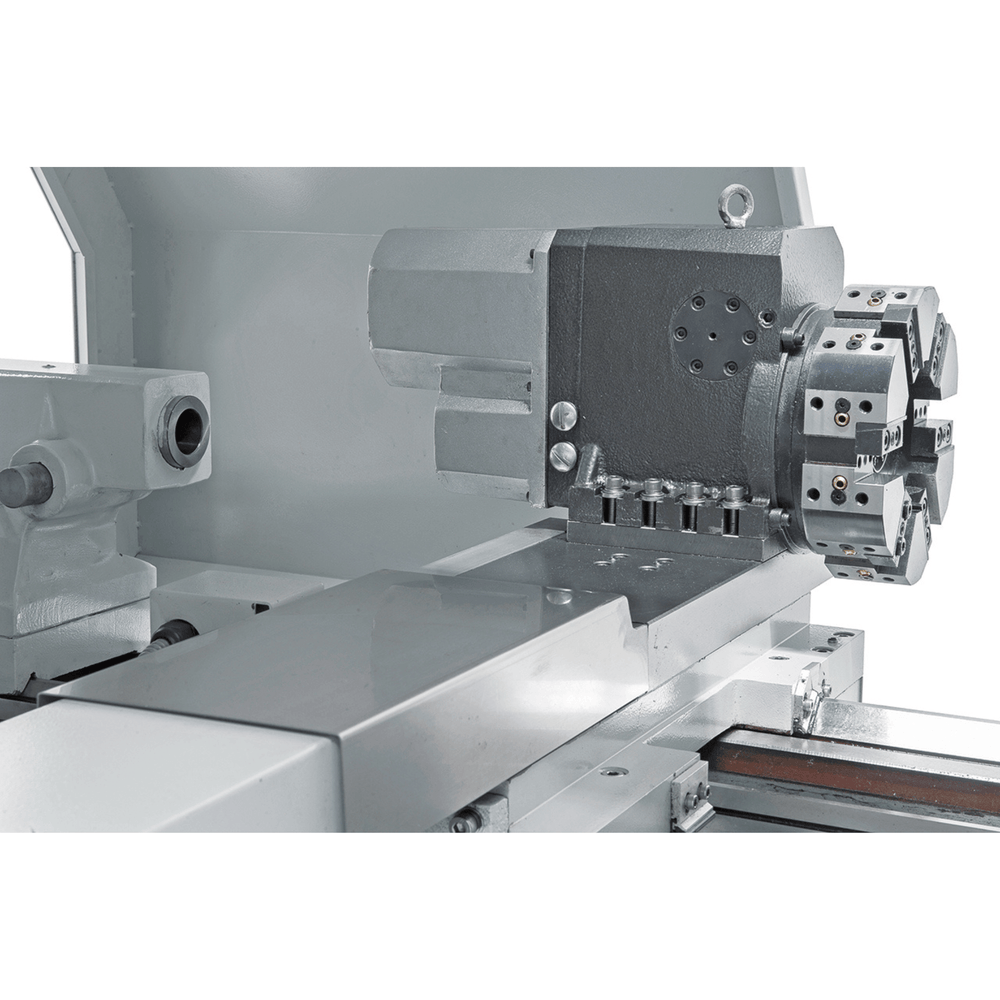

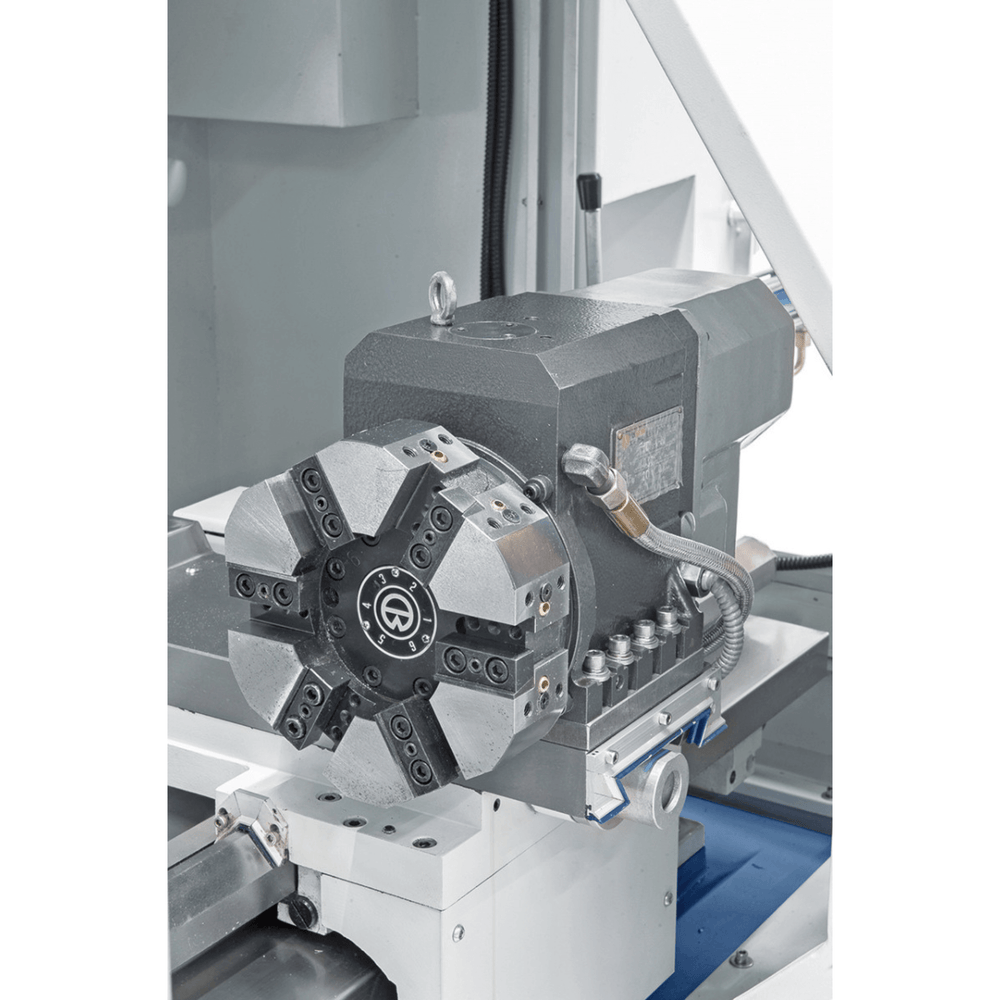

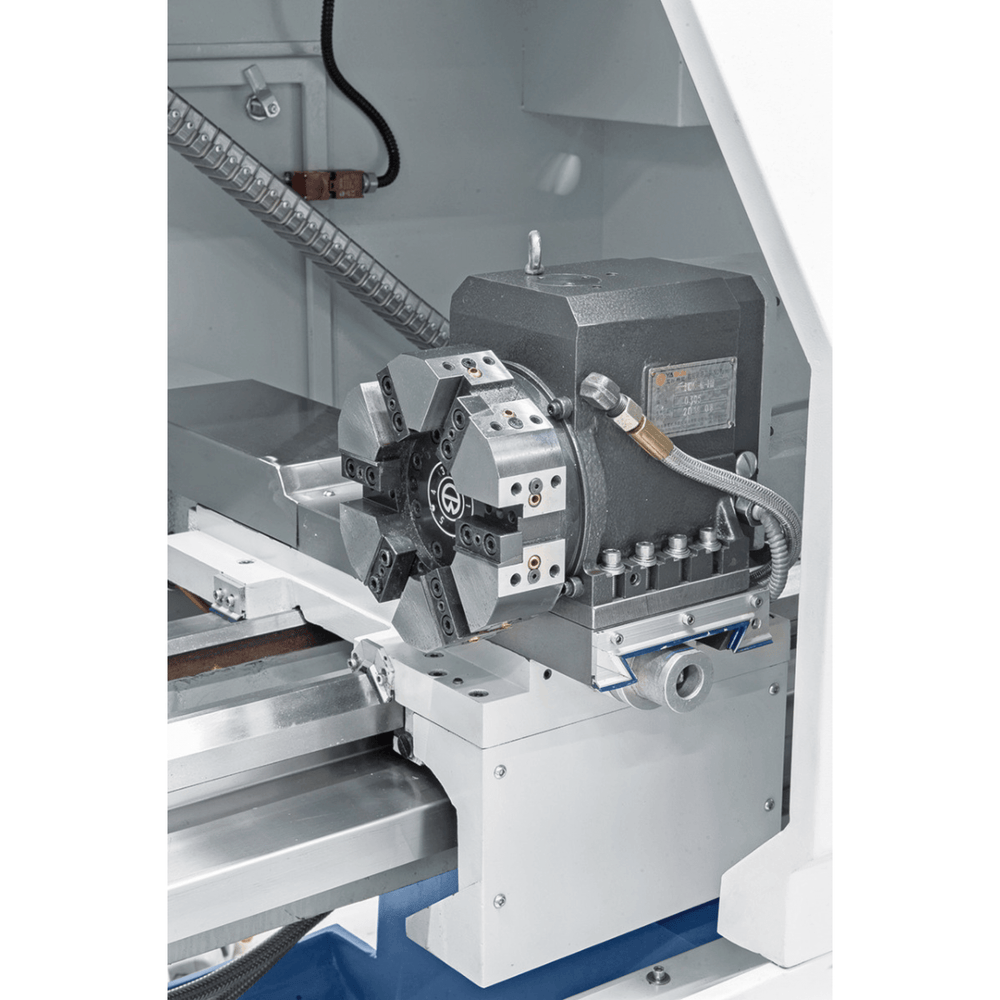

- Automatic sextuple turret
- Tool holder (3 pcs.)
- Hydraulic adjustment of the tailstock spindle
- Siemens 808D Advanced

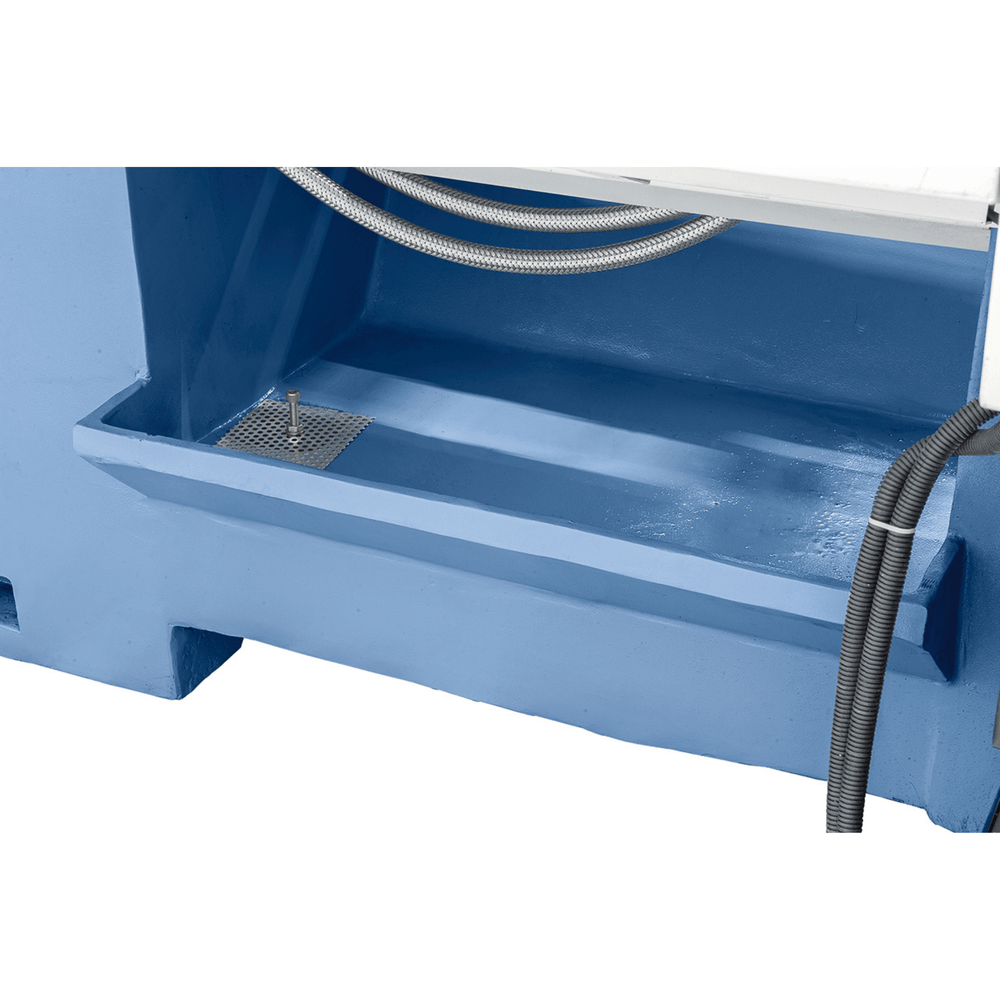

- Refrigeration system
- LED car light
- MK 4 Rotating Centering Bit

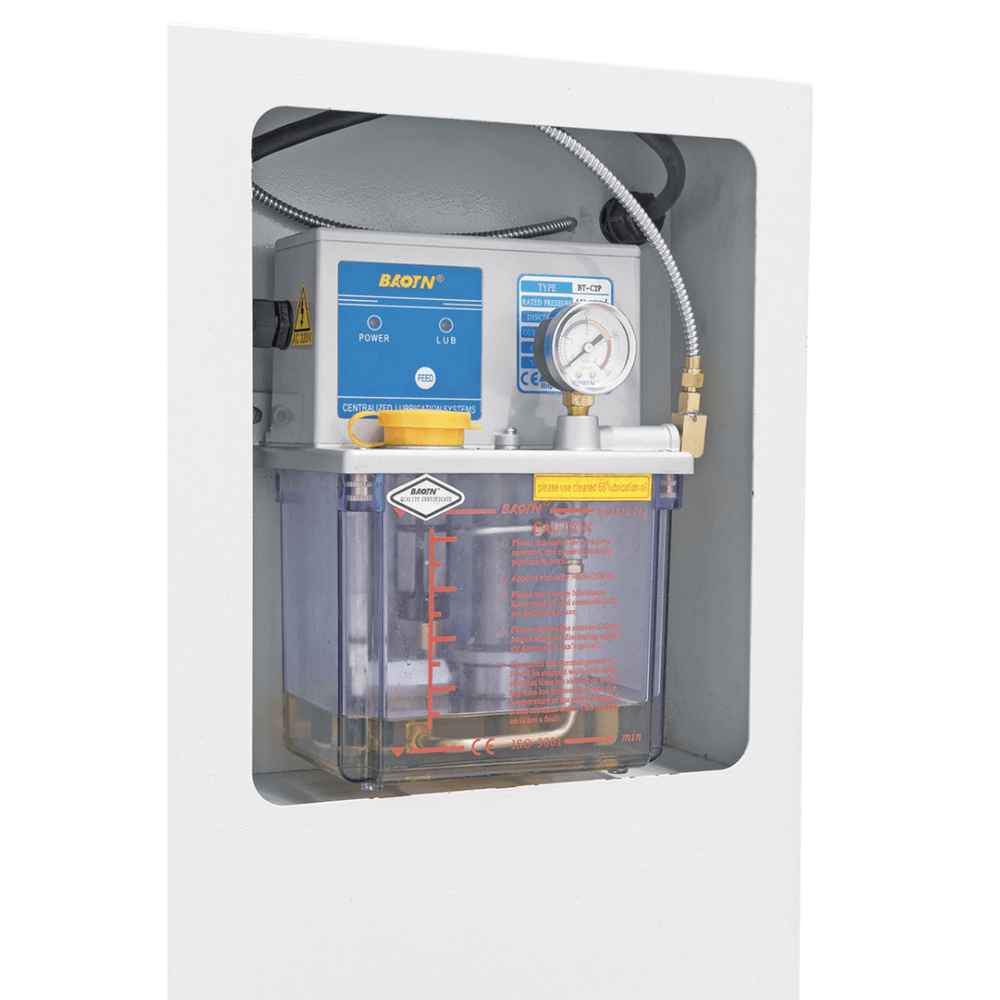

- Automatic lubrication of the longitudinal and flat slide
- Electronic flyer

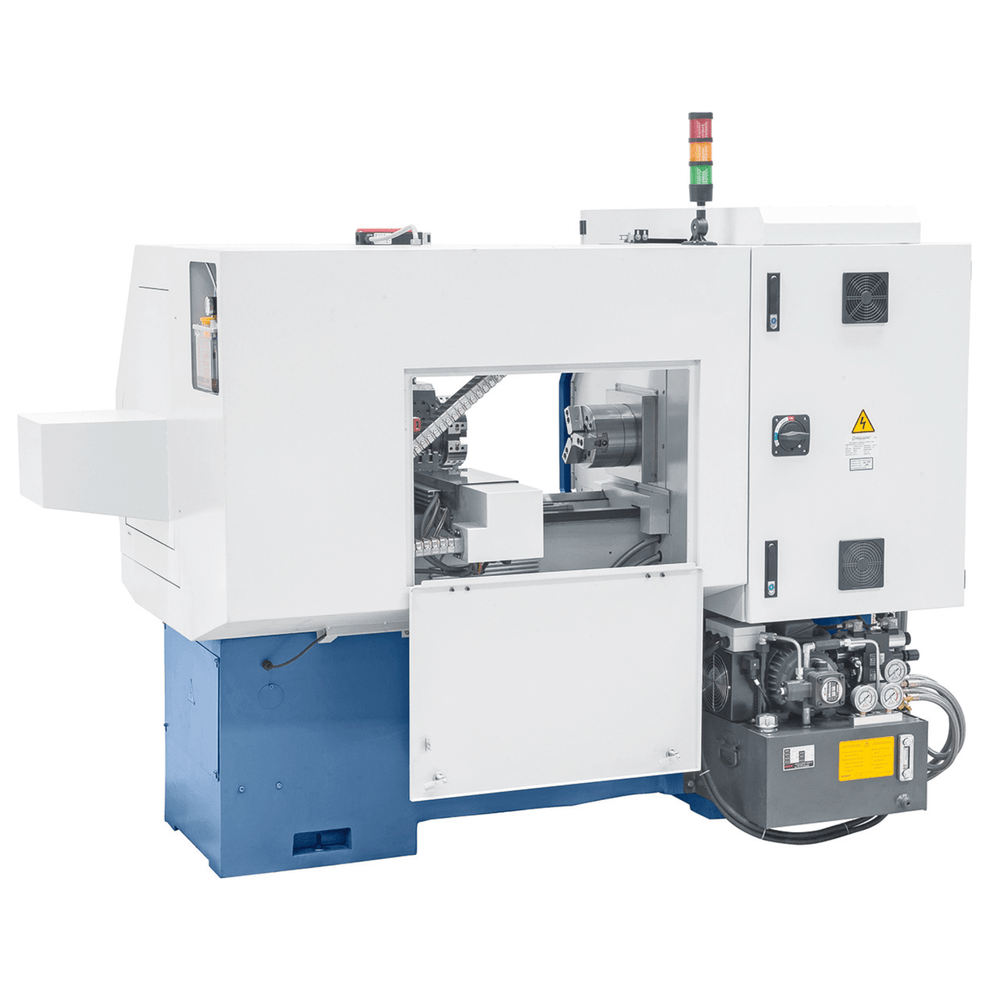

- Full machine coverage
- Control device
technical specifications
| Distance between tips |
500 mm |
Height of the tips |
180 mm |
Vaulting on the table |
360 mm |
Vaulting on flat sleds |
150 mm |
Bed width |
260 mm |
Spindle hole |
60 mm |
Spindle attachment |
A2-6 |
Continuous speed range |
150 - 2500 rpm |
X/Z axis travel |
180 mm / 500 mm |
Rapid travel x / z axis |
4 / 7 m/min |
Number of tool stations |
6 pcs. |
Tool shank dimensions |
16 x 16 mm |
Positioning accuracy |
± 0.01 mm |
Spindle diameter |
50 mm |
Spindle stroke |
100 mm |
Spindle support |
MK 4 |
Engine power |
3.7 kW |
Machine dimensions (L x W x H) |
2200 x 1150 x 1835 mm |
Weight approx. |
1390 kg |
Technical Specifications
È progettato per officine professionali e aziende che necessitano di una macchina compatta, precisa e versatile per cicli produttivi efficienti.
- Distanza tra le punte: 500 mm
- Diametro tornibile sul banco: 360 mm
- Foro mandrino: 60 mm
- Torretta automatica a 6 posizioni
- Controllo Siemens 808D Advanced intuitivo
La torretta automatica a 6 stazioni consente cambi utensili rapidi, riducendo i tempi di attrezzaggio e garantendo continuità nelle lavorazioni.
Il tornio CNC CK 360 x 500 assicura una precisione di posizionamento di ± 0,01 mm, perfetta per lavorazioni di alta qualità e ripetibilità.
- Mandrino autocentrante idraulico Ø 200 mm
- Torretta automatica a 6 stazioni
- 3 portautensili
- Contropunta con bussola idraulica
- Controllo Siemens 808D Advanced
- Dispositivo refrigerante
- Luce LED integrata
- Lubrificazione automatica carro e slitte
- Volantino elettronico
- Carenatura completa
Il tornio monta un motore brushless AC da 3,7 kW, che assicura potenza costante, silenziosità e massima affidabilità anche nelle lavorazioni continuative.
- Pulizia quotidiana della macchina e della carenatura
- Verifica e rabbocco olio del mandrino
- Controllo periodico dei sistemi idraulici e di refrigerazione
- Monitoraggio della lubrificazione automatica assi
- Controllo regolare della precisione su assi X e Z
