Bernardo | SKU:
03-1309XL

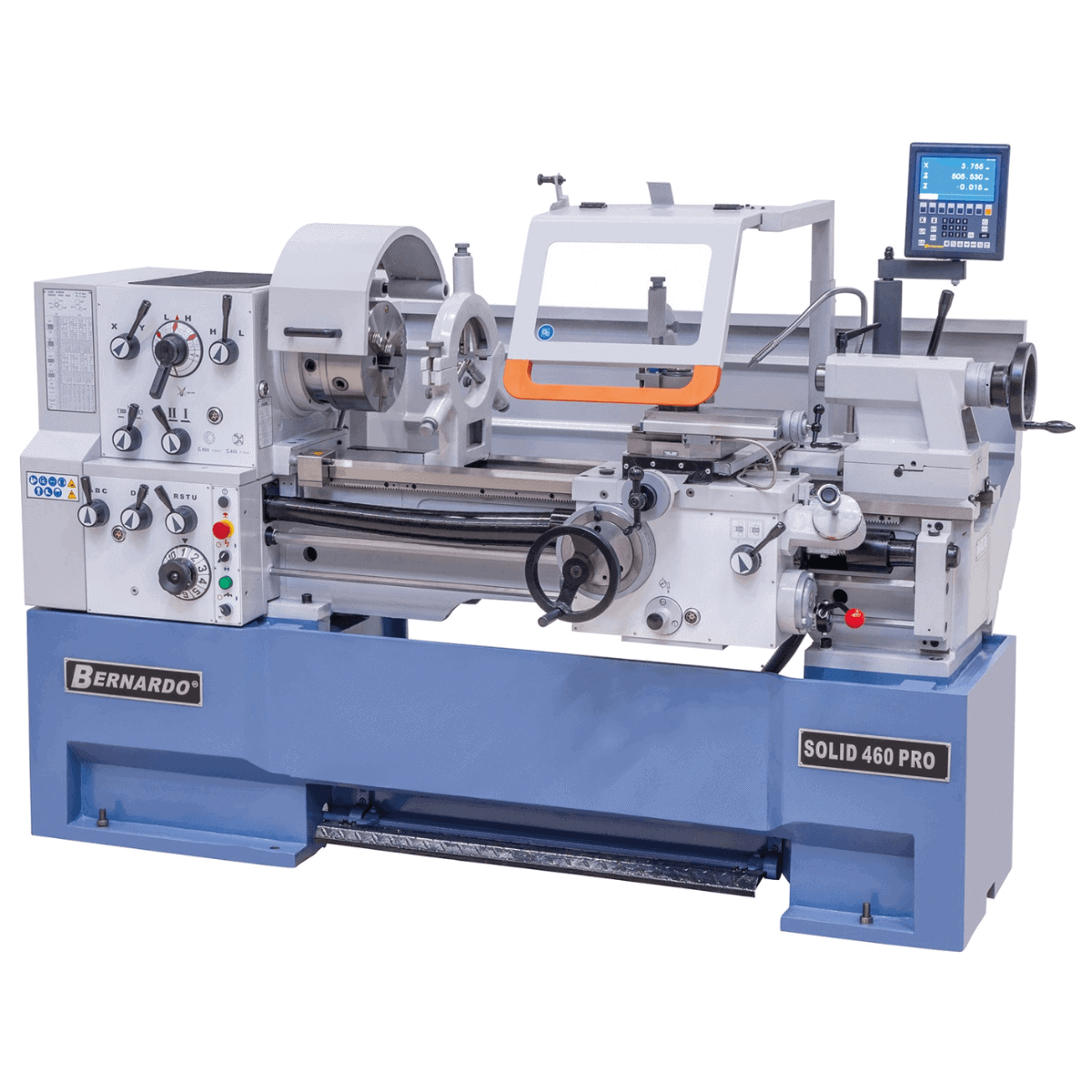

Solid 460 x 1000 Pro Lathe
Solid 460 x 1000 Pro Lathe is backordered and will ship as soon as it is back in stock.
Delivery and Shipping
Delivery and Shipping
Add some general information about your delivery and shipping policies.
Solid 460 x 1000 Pro Lathe
Unit price
/
Unavailable
-
Description
-
Technical Specifications
-
Product safety
-
Reviews
Description
The Solid 460 Pro universal lathe was specifically designed for the economical production of single parts and small series with high precision. Even the basic equipment includes all the essential accessories, making this machine versatile for a wide range of applications.
Property:
- Modern main bearing with angular contact ball bearing in precision version
- Hardened and ground gears and shafts, also in the feed reducer
- Central, easy-to-handle control for feeds and threads with screw and drag bar
- Large gears, hardened and precision ground
- Easy-to-use, smooth and precise rotation speed and feed adjustment
- Standard with rapid longitudinal and transverse advance to reduce downtime
- The machine bed, cast in one piece, is extremely rigid and vibration-free, thus fulfilling an essential requirement for precise turning.
Standard accessories:
- ES-12V 3-Axis Digital Display with LCD Display
- 3-jaw chuck PS3-250 mm / D8
- 450mm locking plate
- Cooling system
- First fill with Shell Tellus 46 oil
- Fixed bezel - Maximum diameter 150 mm
- Moving bezel - Maximum diameter 110 mm
- Quick-change tool holder with 4 inserts
- Quick-change steel support guard
- Motor with magnetic brake compliant with CE standards
- Pedal with brake function compliant with CE standards
- Slip clutch
- Rapid longitudinal and transverse advance
- Interchangeable gears
- 2 centric points
- Reduction sleeve
- Thread gauge
- LED light on the machine
- Rear panel for chips
- Control tool
| Technical Specifications | |
|---|---|
| Distance from the center | 1000 mm |
| Central height | 230 mm |
| Rotation diameter above the bed | 460 mm |
| Rotation diameter above the slot | 690 mm |
| Rotation diameter above the trolley | 270 mm |
| Bed width | 300 mm |
| Spindle hole | 80 mm |
| Spindle support | DIN 55029, D1-8 |
| Speed range | (12) 25 - 1700 rpm |
| Longitudinal feed range | (42) 0.055 - 3.065 mm/rev |
| Range of transverse feeds | (42) 0.025 - 1.386 mm/rev |
| Metric step | (41) 0.1 - 14 mm |
| Inch pitch | (60) 2 - 112 files/1" |
| Diameter of the pinola | 60 mm |
| Pinola Race | 130 mm |
| Attack of the pine nut | MK 4 |
| Engine power | 5.5 kW (7.5 hp) |
| Machine dimensions (L x W x H) | 2300 x 1080 x 1600 mm |
| Approximate weight | 1675 kg |
Technical Specifications
Il tornio deve essere posizionato su pavimentazione solida. Utilizza i piedini livellatori per mettere in bolla longitudinale e trasversale. Dopo il fissaggio, controlla l’allineamento tra mandrino e contropunta con una barra di prova.
La distanza tra le punte è di 1000 mm. Diametro massimo tornibile: 460 mm sul banco, 690 mm sull’incavo e 270 mm sul carro. Passaggio barra: 80 mm.
Avanzamenti longitudinali: 0,055–3,065 mm/giro. Avanzamenti trasversali: 0,025–1,386 mm/giro. Filettature metriche (41): 0,1–14 mm. Filettature in pollici (60): 2–112 TPI.
Il visualizzatore digitale mostra i movimenti sugli assi X e Z, con possibilità di memorizzare quote, azzerare gli assi e gestire calcoli rapidi. Migliora la precisione e riduce i tempi di lavorazione.
Mandrino autocentrante Ø 250 mm, piastra frontale Ø 450 mm, lunetta fissa (Ø max 150 mm), lunetta mobile (Ø max 110 mm), torretta portautensili a 40 posizioni, refrigerazione con Shell Tellus 46, protezioni CE, freno a pedale, luce LED, paraspruzzi, quadrante filetti, ingranaggi di ricambio, 2 contropunte, bussola conica Morse e set attrezzi.
Motore con freno magnetico, pedale freno CE, frizione di sicurezza, protezioni sul portautensili e sull’area di lavoro, paraspruzzi e illuminazione LED.
Pulire trucioli e banco dopo ogni uso, lubrificare regolarmente le guide, controllare livelli olio e refrigerante, ispezionare bulloni e protezioni. La prima carica di olio è Shell Tellus 46.
Sono compatibili utensili ISO standard per tornitura esterna, interna, troncatura e filettatura. Controlla sempre che l’altezza punta sia centrata a 230 mm per garantire la massima precisione.
