Bernardo | SKU:
03-1309XL0

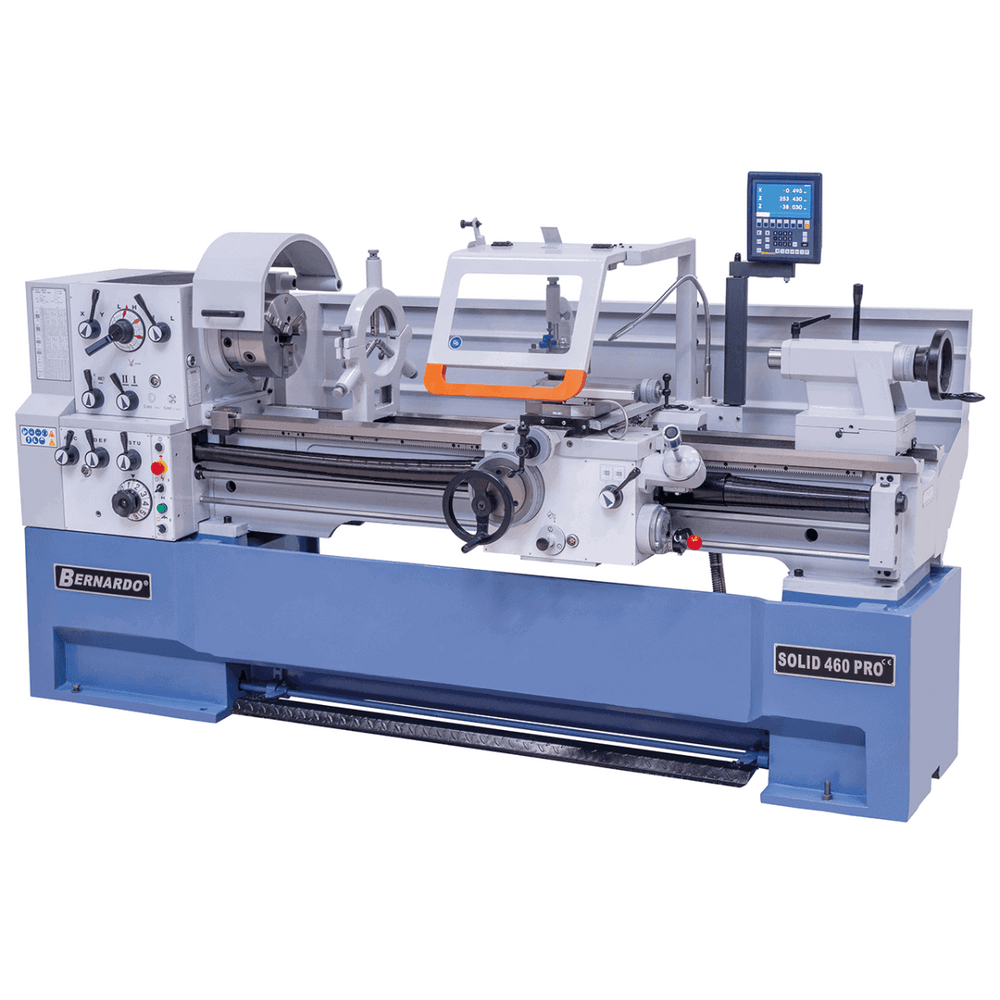

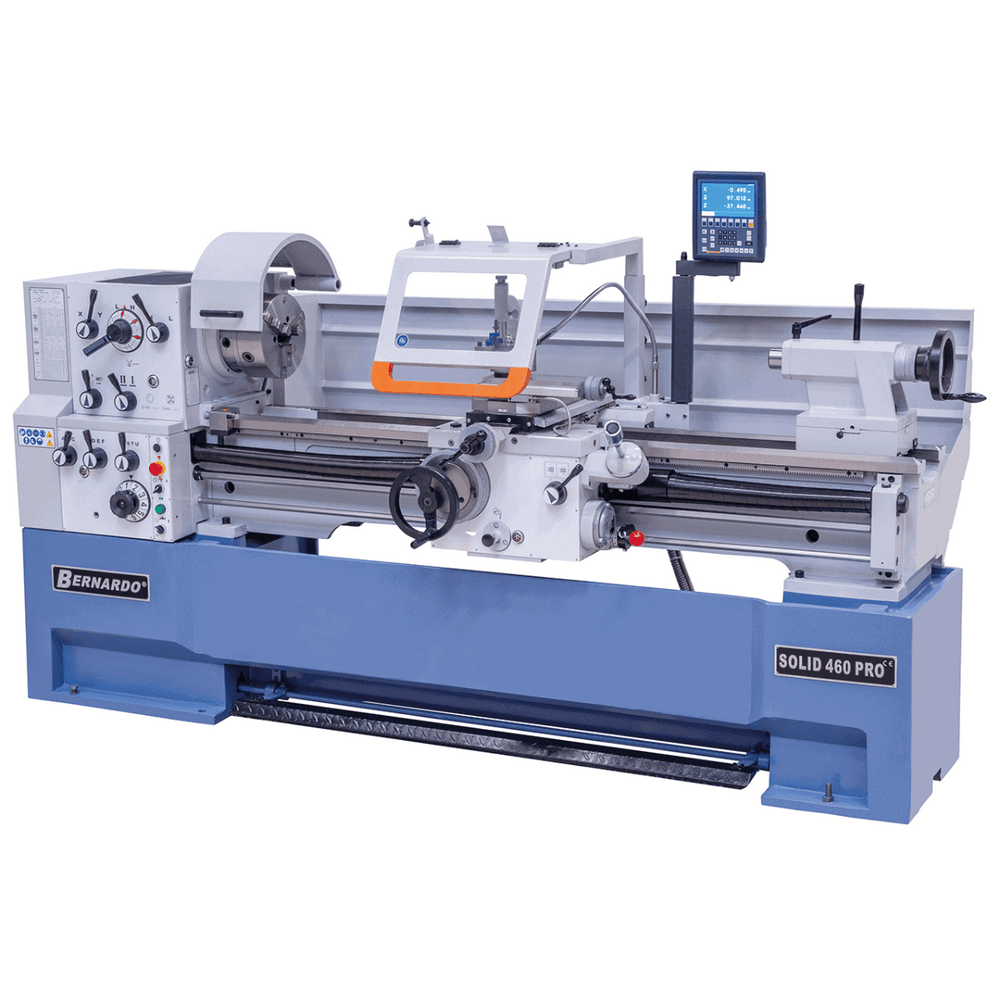

Solid 460 x 1500 Pro Lathe
Solid 460 x 1500 Pro Lathe is backordered and will ship as soon as it is back in stock.
Delivery and Shipping
Delivery and Shipping
Add some general information about your delivery and shipping policies.
Solid 460 x 1500 Pro Lathe
Unit price
/
Unavailable
-
Description
-
Technical Specifications
-
Product safety
-
Reviews
Description
The Solid 460 Pro universal lathe was specifically designed for the economical production of single parts and small batches with high precision. The basic package already includes all essential accessories, making this machine versatile and suitable for universal use.
Property:
- Modern main bearing with angular contact ball bearing in precision version
- Hardened and ground gears and shafts, also in the feed reducer

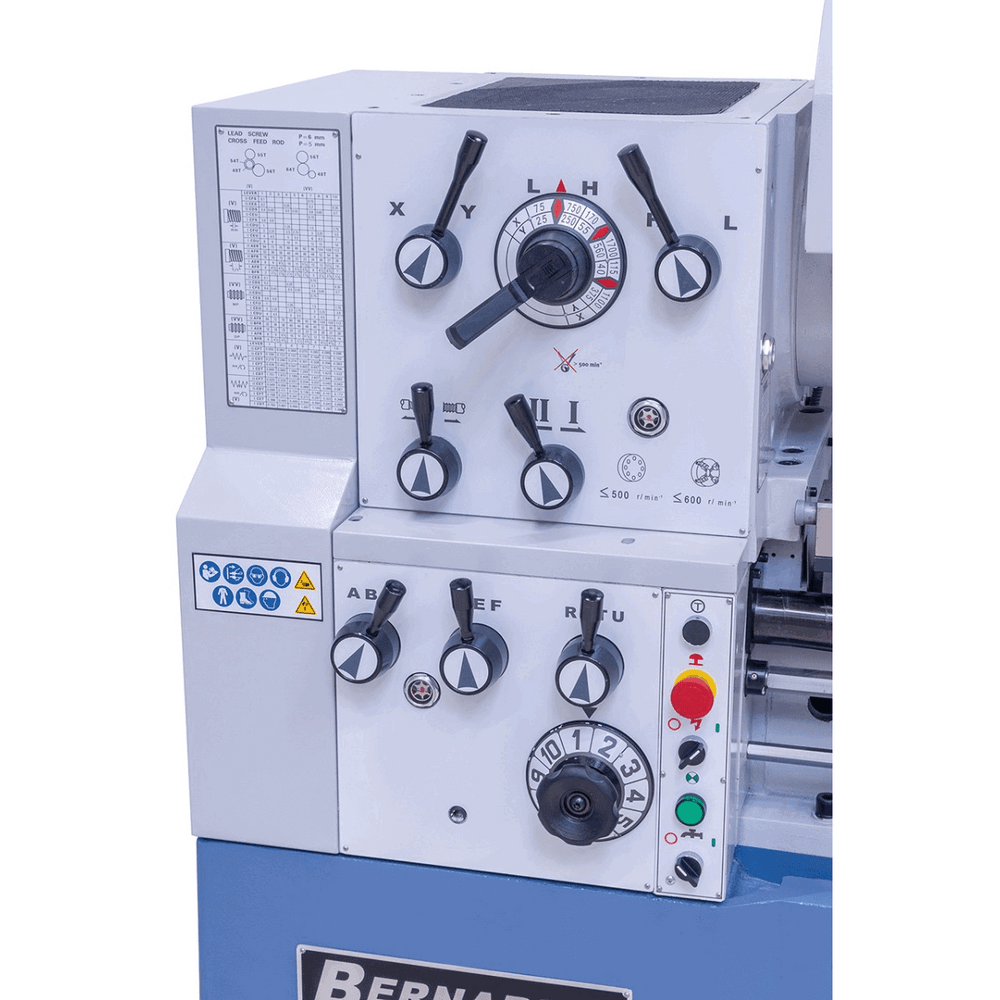

- Central, easy-to-handle control for feeds and threads with screw and drag bar
- Large gears, hardened and precision ground
- Easy-to-use, smooth and precise rotation speed and feed adjustment
- Standard with rapid longitudinal and transverse advance to reduce downtime
- The machine bed, cast in one piece, is extremely rigid and vibration-free, thus fulfilling an essential requirement for precise turning.
Standard accessories:

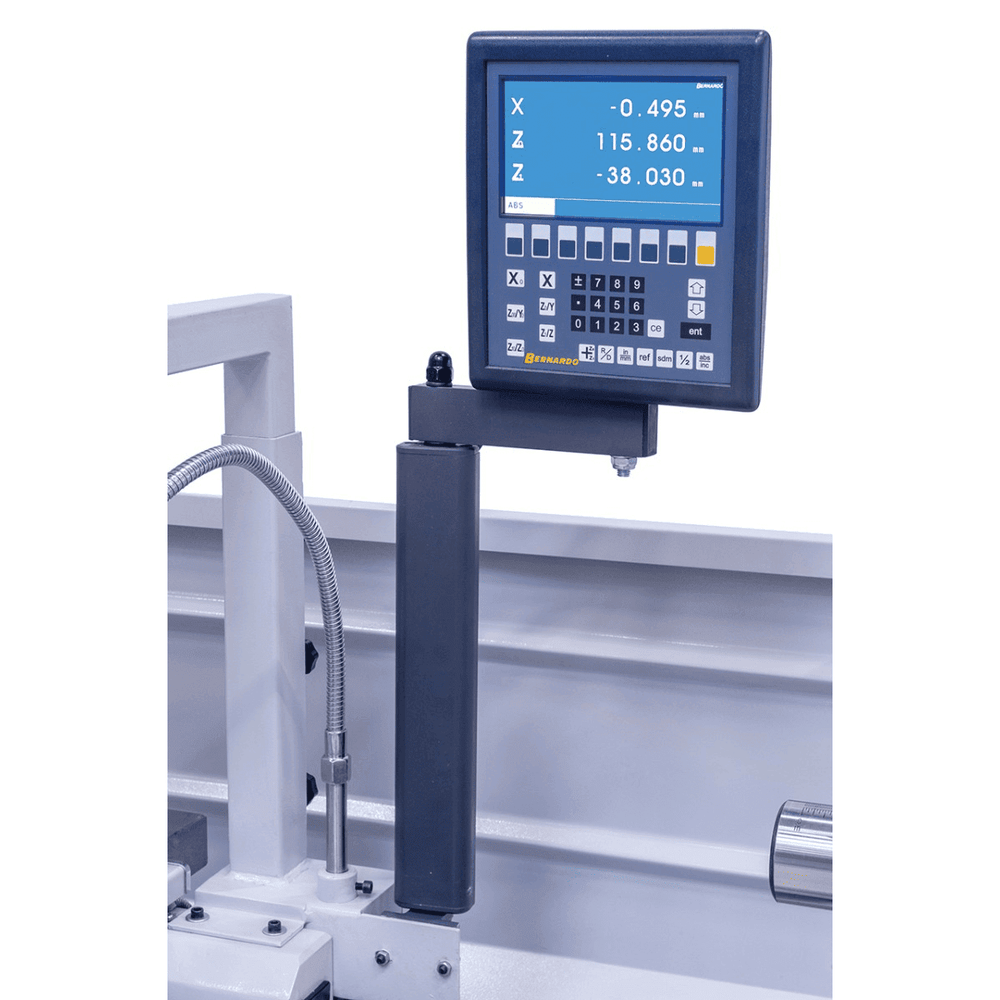

- ES-12V 3-Axis Digital Display with LCD Display

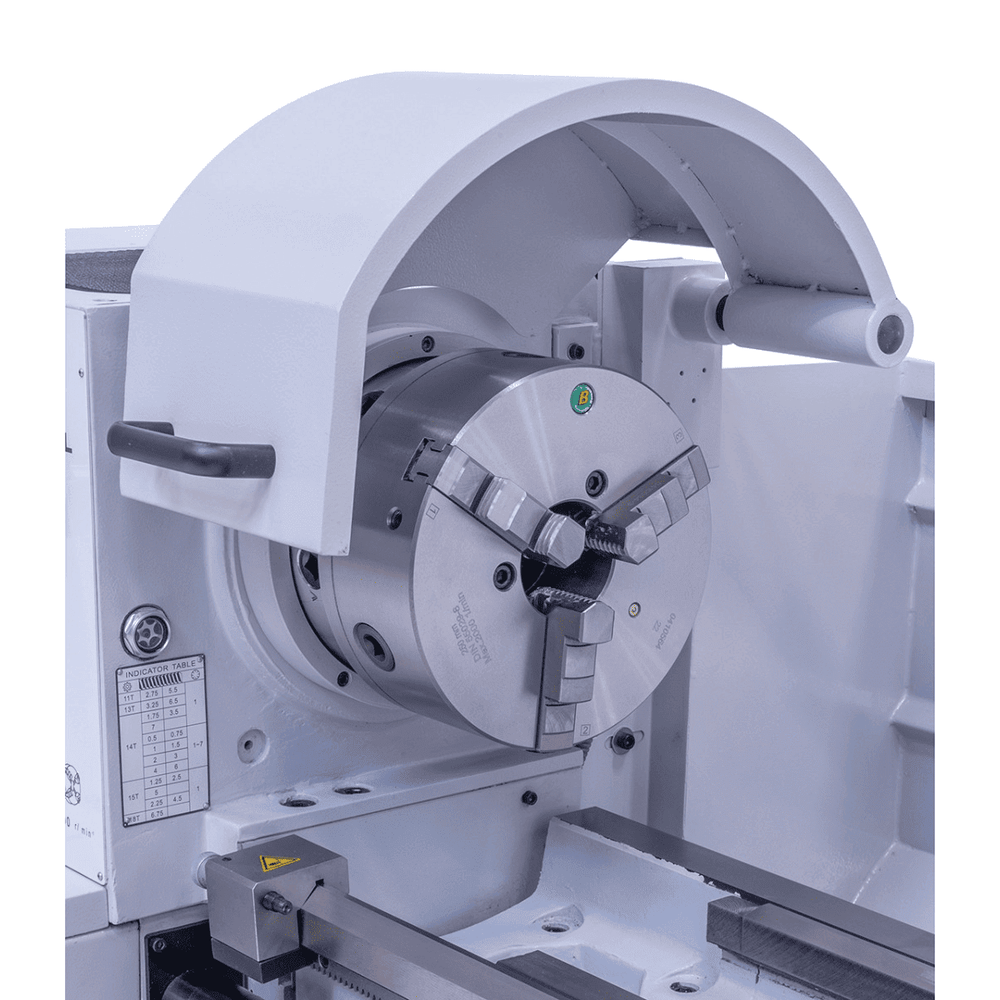

- 3-jaw chuck PS3-250 mm / D8
- 450mm locking plate
- Cooling device
- First fill with Shell Tellus 46 oil

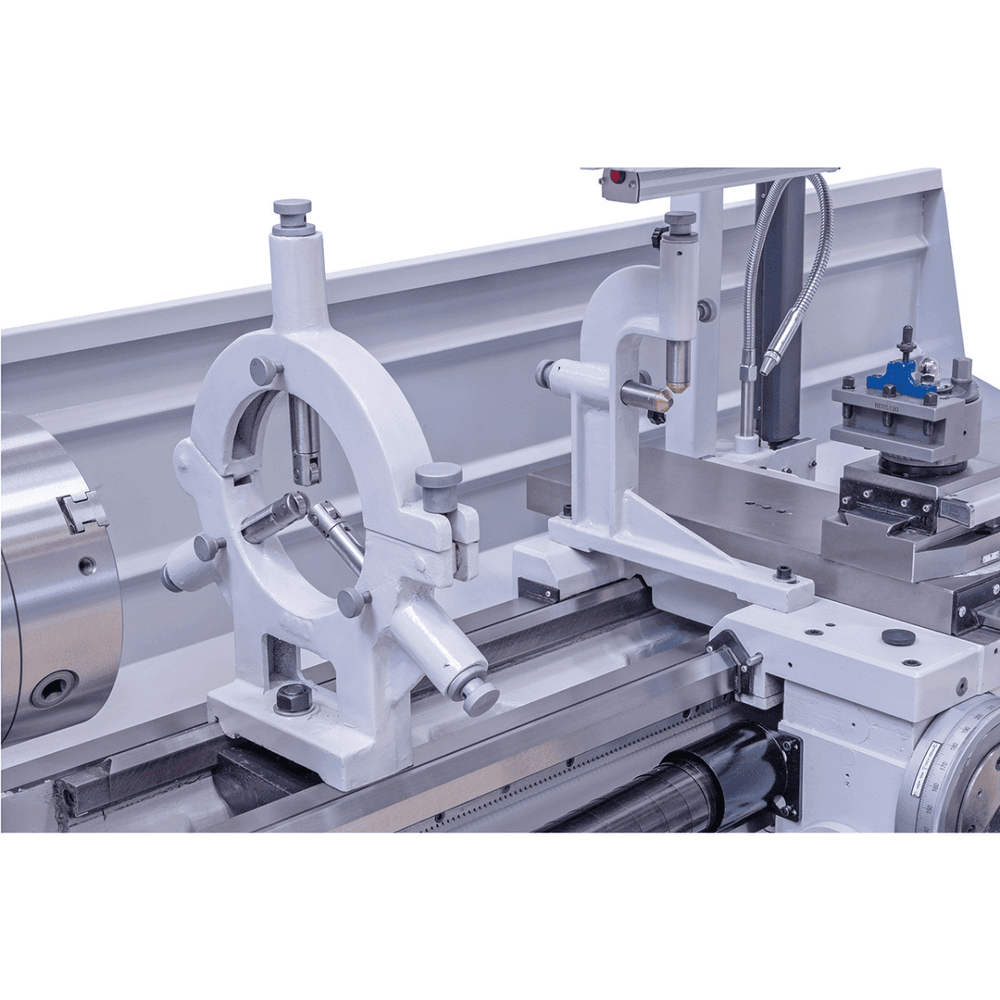

- Fixed bezel - Maximum diameter 150 mm
- Moving bezel - Maximum diameter 110 mm

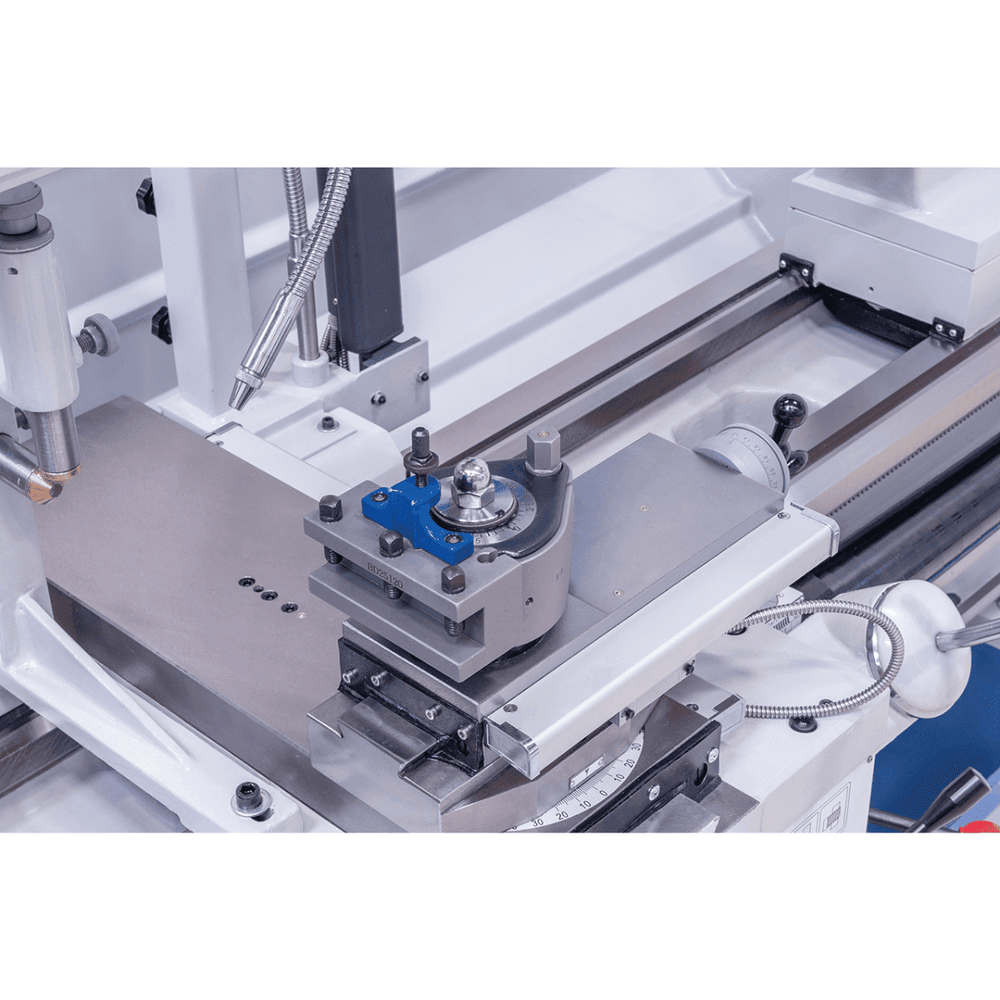

- Quick-change steel holder with 4 inserts

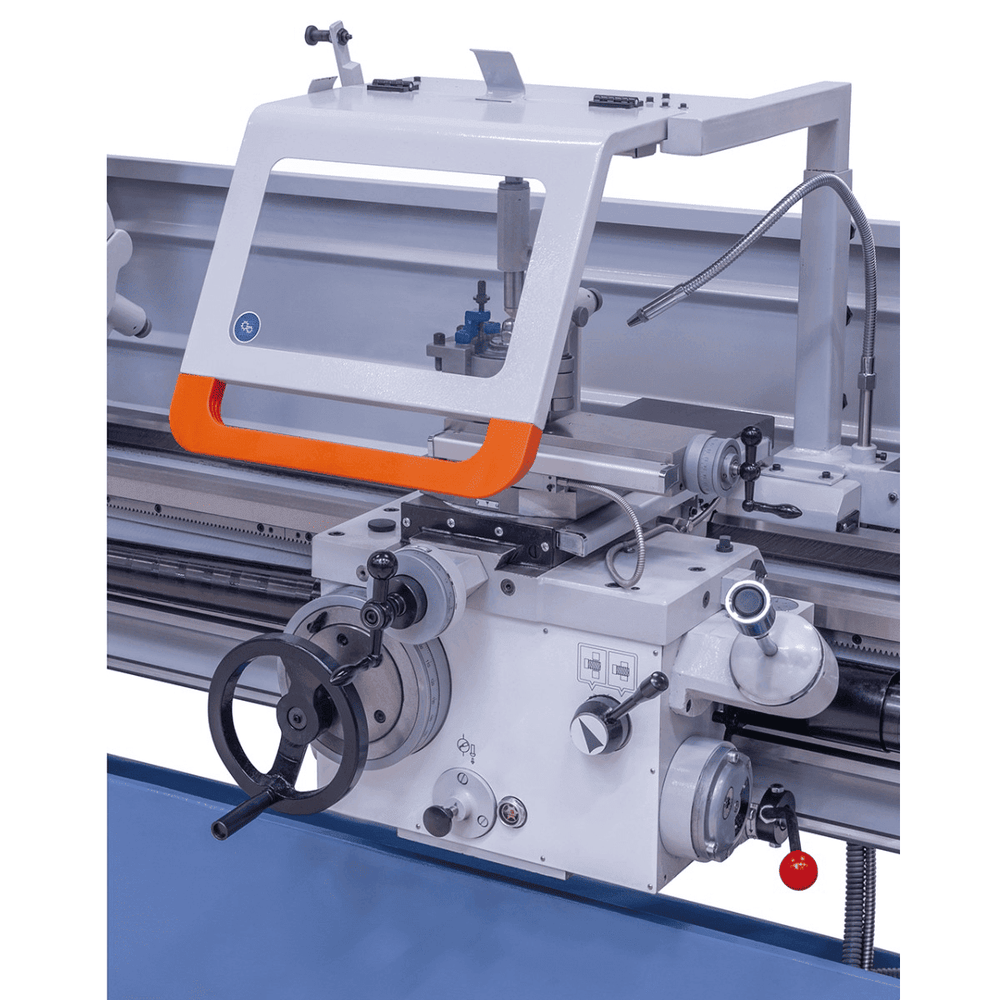

- Protection device for quick-change tool holder
- Motor with magnetic brake compliant with CE standards
- Pedal with brake function compliant with CE standards
- Slip clutch
- Rapid longitudinal and transverse advance

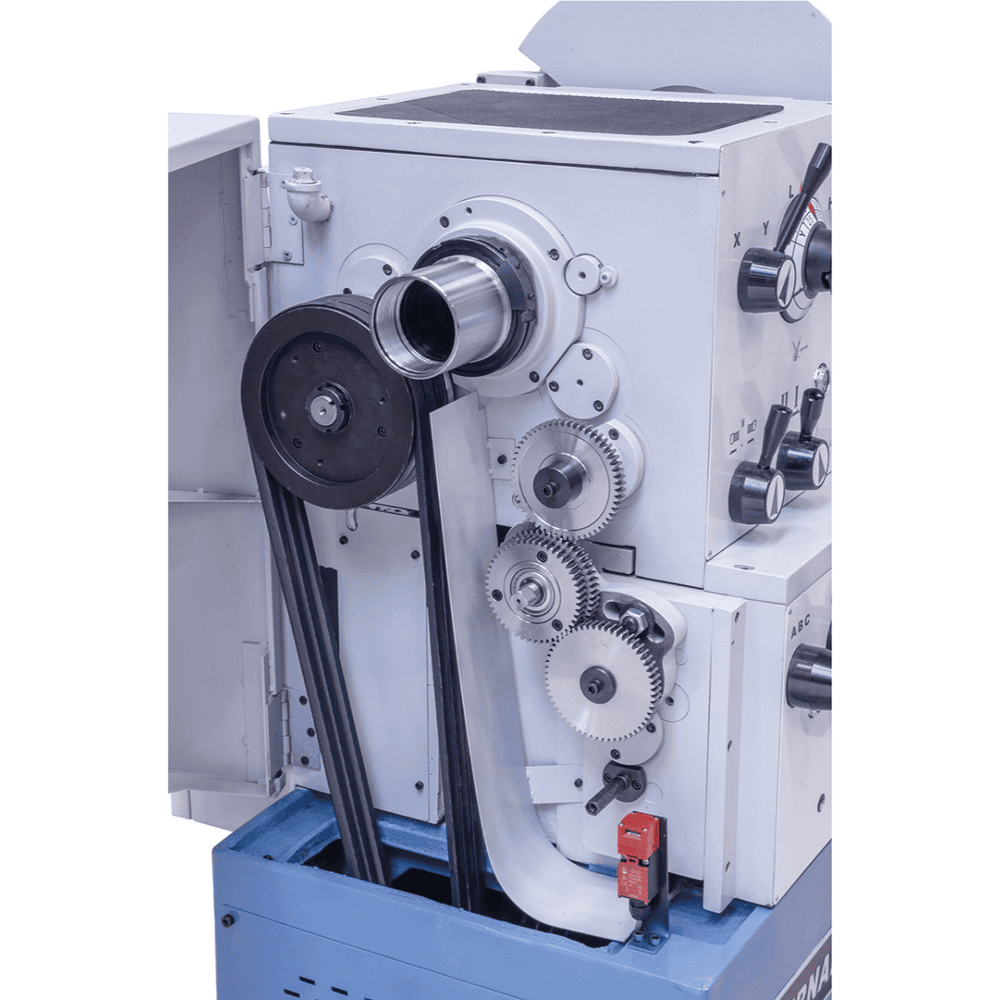

- Interchangeable gears
- 2 centric points
- Reduction sleeve

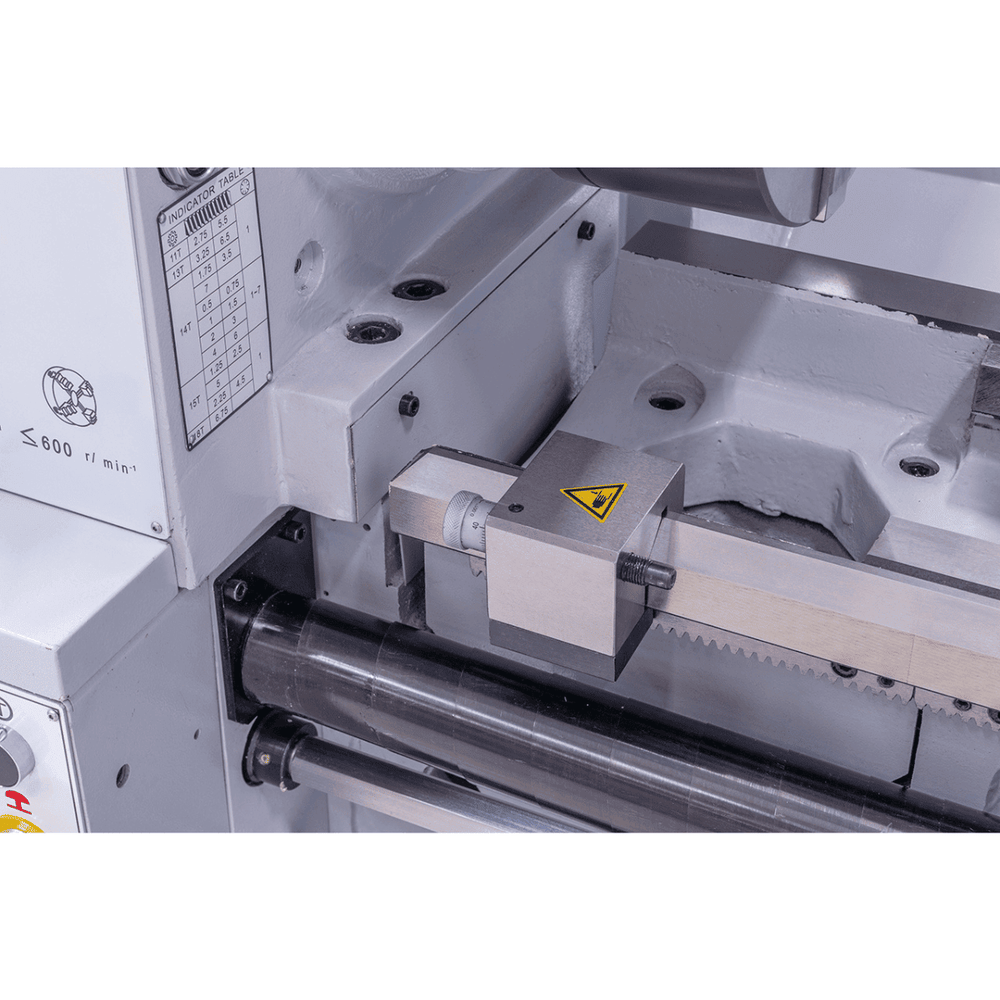

- Thread gauge

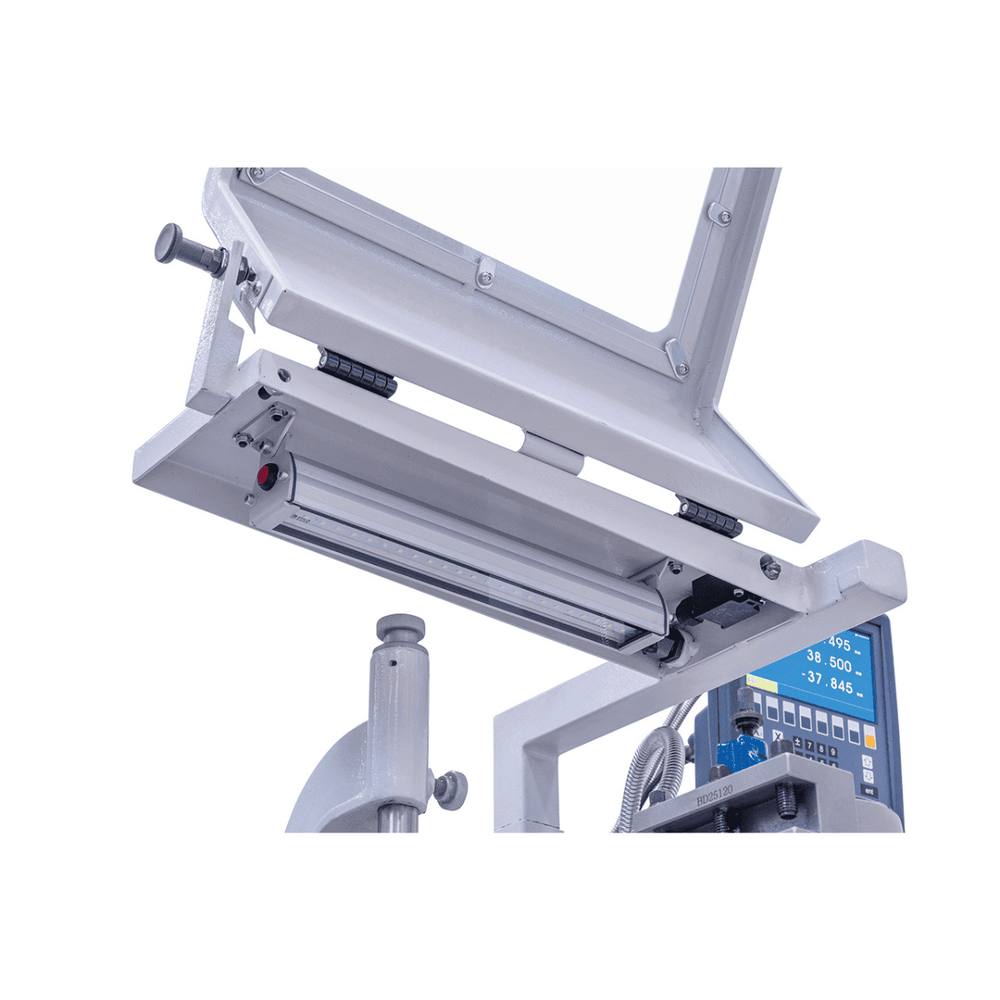

- LED light on the machine
- Chip back wall
- Control tool
| Technical Specifications | |
|---|---|
| Distance from the center | 1500 mm |
| Central height | 230 mm |
| Rotation diameter above bed | 460 mm |
| Rotation diameter above the slot | 690 mm |
| Rotation diameter above the trolley | 270 mm |
| Bed width | 300 mm |
| Spindle hole | 80 mm |
| Spindle support | DIN 55029, D1-8 |
| Speed range | (12) 25 - 1700 rpm |
| Longitudinal feed range | (42) 0.055 - 3.065 mm/rev |
| Range of transverse feeds | (42) 0.025 - 1.386 mm/rev |
| Metric thread | (41) 0.1 - 14 mm |
| Inch thread | (60) 2 - 112 files/1" |
| Diameter of the pinola | 60 mm |
| Pinola Race | 130 mm |
| Attack of the pine nut | MK 4 |
| Engine power | 5.5 kW (7.5 hp) |
| Machine dimensions (L x W x H) | 2750 x 1080 x 1600 mm |
| Approximate weight | 1845 kg |
Technical Specifications
Posiziona il tornio su superficie solida e in piano, regola i piedini livellatori e verifica la bolla longitudinale e trasversale. Dopo il fissaggio, controlla l’allineamento contropunta–mandrino con una barra di prova.
La distanza tra le punte è di 1500 mm. Diametro massimo tornibile: 460 mm sul banco, 690 mm sull’incavo e 270 mm sul carro. Passaggio barra: 80 mm.
Avanzamenti longitudinali: 0,055–3,065 mm/giro, trasversali: 0,025–1,386 mm/giro. Filettature metriche (41): 0,1–14 mm. Filettature in pollici (60): 2–112 TPI.
Il DRO mostra i movimenti sugli assi X/Z e su un terzo asse opzionale. Permette di azzerare, memorizzare quote, calcolare spostamenti e lavorare con maggiore precisione. Prima della lavorazione, azzera sempre i riferimenti e blocca il pezzo.
DRO ES-12 V, mandrino 3 griffe Ø 250 mm, piastra frontale Ø 450 mm, lunetta fissa e mobile, torretta portautensili a 40 posizioni, refrigerazione con Shell Tellus 46, protezioni CE, freno a pedale, luce LED, quadrante filetti, ingranaggi di ricambio, 2 contropunte, bussola conica Morse, paraspruzzi e set attrezzi.
Motore con freno magnetico, pedale freno CE, frizione di sicurezza, protezioni sugli utensili e sugli organi in movimento, paraspruzzi e illuminazione LED. Sempre utilizzare DPI e seguire le norme di sicurezza.
Rimuovere i trucioli dopo l’uso, lubrificare regolarmente le guide, controllare livelli dell’olio e refrigerante, verificare periodicamente bulloni e protezioni. La prima carica è fornita con Shell Tellus 46.
La torretta a 40 posizioni è compatibile con portautensili dedicati e inserti ISO standard. Sono supportati utensili per tornitura esterna, interna, troncatura e filettatura. Controlla sempre l’altezza punta rispetto al centro (230 mm).
