Bernardo | SKU:
03-1369XL
Universal lathe with digital displays RDM 130
Universal lathe with digital displays RDM 130 is backordered and will ship as soon as it is back in stock.
Delivery and Shipping
Delivery and Shipping
Add some general information about your delivery and shipping policies.

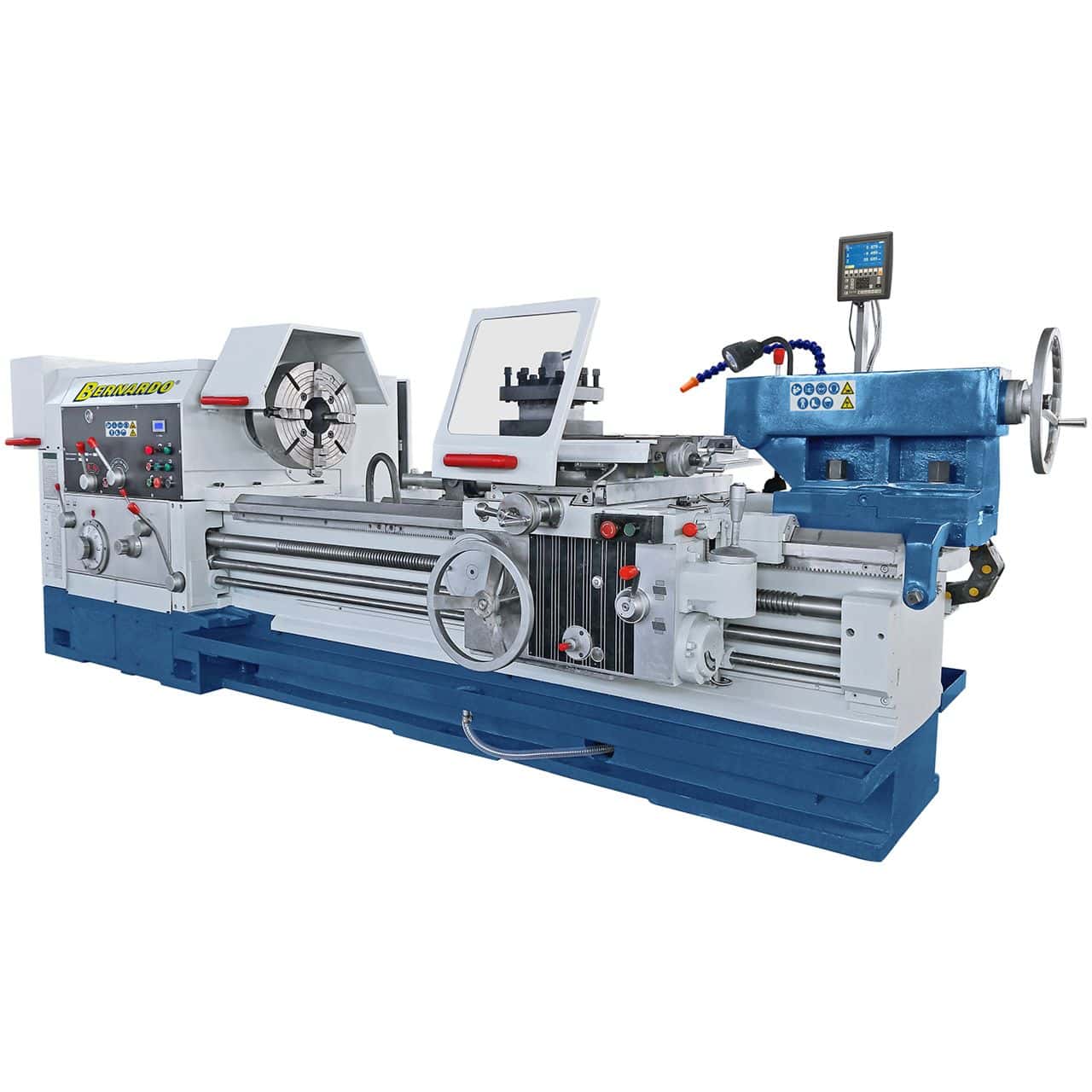

Universal lathe with digital displays RDM 130
Unit price
/
Unavailable
-
Description
-
Technical Specifications
-
Product safety
-
Reviews
Description
Standard accessories
- ES-12V 3-Axis Digital Display with LCD Display
- 400mm three-jaw chuck
- Initial fill with Shell Tellus 46
- Cooling system
- Quadruple tool holder
- Quadruple tool holder protection device
- LED light for the car
- Conical turning device L-500 mm
- Control/operational tool
technical specifications
| Characteristics | Values |
|---|---|
| Maximum length of the piece | 1500 mm |
| Maximum turning length | 1300 mm |
| Rotation diameter above the bench | 630 mm |
| Rotation diameter above the trolley | 340 mm |
| Min./max. pipe diameter | 30 - 127 mm |
| Bench width | 490 mm |
| Maximum piece weight | 3000 kg |
| X-axis travel | 340 mm |
| Z-axis travel | 1300 mm |
| Rotation speed range | (18) 16 – 800 U/min |
| Rotation shaft hole | 130 mm |
| Longitudinal feed range | (26) 0.07 – 1.33 mm/U |
| Range of transverse feeds | (22) 0.02 – 0.45 mm/U |
| Metric thread | (24) 1 – 14 mm |
| Inch thread | (40) 2 – 28 Days/1“ |
| Rapid travel x-axis | 3000 mm/min |
| Z-axis rapid traverse | 4000 mm/min |
| Tool holder size | 32 x 32 mm |
| Tailstock cone | MK 5 |
| Tailstock diameter | 100 mm |
| Tailstock stroke | 250 mm |
| Engine power | 7.5 kW |
| Machine dimensions (L x W x H) | 3700 x 1700 x 1600 mm |
| Approximate weight | 4150 kg |
Technical Specifications
Il tornio va posizionato su basamento stabile e livellato tramite piedini regolabili. Usa una livella di precisione lungo le guide del bancale. Dopo il primo utilizzo, ricontrolla il livello e regola se necessario.
Il DRO ES-12 V permette la lettura precisa degli assi X/Z, cambio mm/pollici, preset, azzeramenti multipli, calcolo raggio/diametro e limiti software. Ottimizza la precisione nelle torniture di tubi e componenti.
• Distanza punte: 1500 mm
• Lunghezza tornibile: 1300 mm
• Ø max sul bancale: 630 mm
• Ø max sul carro: 340 mm
• Foro mandrino: 130 mm (tubi Ø 30–127 mm)
• Peso massimo pezzo: 3000 kg
• Lunghezza tornibile: 1300 mm
• Ø max sul bancale: 630 mm
• Ø max sul carro: 340 mm
• Foro mandrino: 130 mm (tubi Ø 30–127 mm)
• Peso massimo pezzo: 3000 kg
• Velocità: 18 gamme da 16 – 800 rpm
• Filettature metriche: 1 – 14 mm (24 passi)
• Filettature in pollici: 2 – 28 TPI (40 passi)
• Avanzamenti longitudinali: 0,07 – 1,33 mm/giro
• Avanzamenti trasversali: 0,02 – 0,45 mm/giro
• Filettature metriche: 1 – 14 mm (24 passi)
• Filettature in pollici: 2 – 28 TPI (40 passi)
• Avanzamenti longitudinali: 0,07 – 1,33 mm/giro
• Avanzamenti trasversali: 0,02 – 0,45 mm/giro
In dotazione: mandrino autocentrante Ø 400 mm, torretta portautensili a 4 posizioni con protezione CE, refrigerante, luce LED, dispositivo di tornitura conica L-500 mm e riempimento iniziale con Shell Tellus 46.
Controlla regolarmente i livelli di olio (Shell Tellus 46), pulisci guide e viti, lubrifica secondo il manuale, verifica i fissaggi e controlla periodicamente l’impianto refrigerante per garantirne l’efficienza.
• DRO ES-12 V a 3 assi
• Mandrino autocentrante Ø 400 mm
• Torretta portautensili 4 posizioni
• Dispositivo di tornitura conica L-500 mm
• Illuminazione LED
• Refrigerante
• Riempimento iniziale con Shell Tellus 46
• Kit utensili
• Mandrino autocentrante Ø 400 mm
• Torretta portautensili 4 posizioni
• Dispositivo di tornitura conica L-500 mm
• Illuminazione LED
• Refrigerante
• Riempimento iniziale con Shell Tellus 46
• Kit utensili
Dimensioni macchina: 3700 × 1700 × 1600 mm
Peso: 4150 kg
Movimenta con muletti o gru idonei, utilizzando i punti di sollevamento previsti. Ancorare al basamento e livellare prima dell’uso.
Peso: 4150 kg
Movimenta con muletti o gru idonei, utilizzando i punti di sollevamento previsti. Ancorare al basamento e livellare prima dell’uso.
