Bernardo | SKU:
03-1369XL1

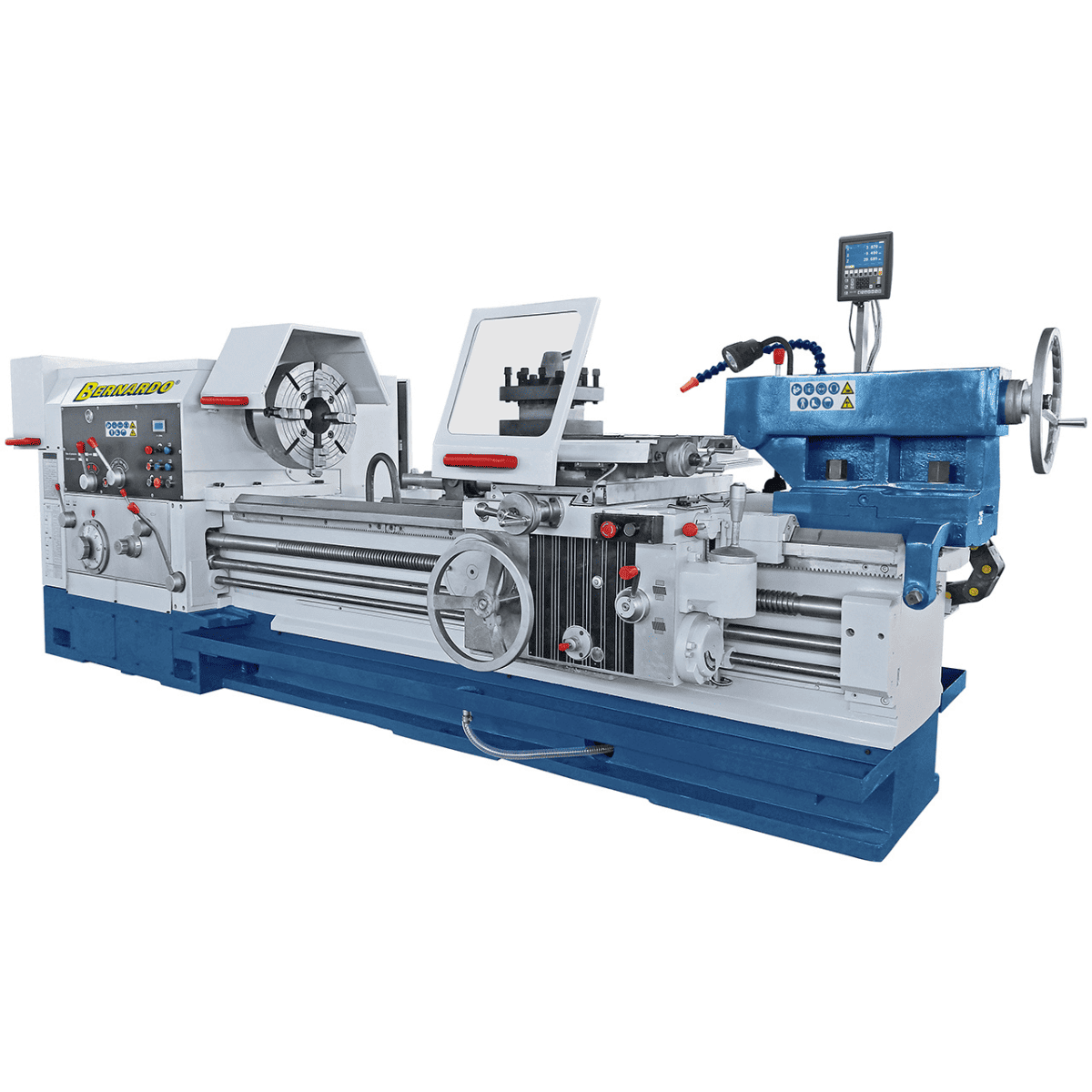

RDM 225 universal lathe with display
RDM 225 universal lathe with display is backordered and will ship as soon as it is back in stock.
Delivery and Shipping
Delivery and Shipping
Add some general information about your delivery and shipping policies.
RDM 225 universal lathe with display
Unit price
/
Unavailable
-
Description
-
Technical Specifications
-
Product safety
-
Reviews
Description
Standard accessories
- ES-12V 3-Axis Digital Display with LCD Display
- 500mm three-jaw chuck
- 520mm front plate
- Initial fill with Shell Tellus 46
- Cooling device
- Quadruple tool holder
- Quadruple tool holder protection device
- LED light for the car
- Conical turning device L-500 mm
- Control/operational tool
technical specifications
| Characteristics | Values |
|---|---|
| Maximum length of the piece | 1500 mm |
| Maximum turning length | 1300 mm |
| Turning diameter above the bench | 630 mm |
| Turning diameter above the carriage | 340 mm |
| Min./max. pipe diameter | 50 – 220 mm |
| Bench width | 490 mm |
| Maximum piece weight | 3000 kg |
| X-axis travel | 340 mm |
| Z-axis travel | 1300 mm |
| Rotation speed range | (12) 24 – 300 U/min |
| Rotation shaft hole | 225 mm |
| Longitudinal feed range | (26) 0.07 – 1.33 mm/U |
| Range of transverse feeds | (22) 0.02 – 0.45 mm/U |
| Metric thread | (24) 1 – 14 mm |
| Inch thread | (40) 2 – 28 Days/1“ |
| Rapid travel x-axis | 3000 mm/min |
| Z-axis rapid traverse | 4000 mm/min |
| Tool holder size | 32 x 32 mm |
| Tailstock cone | MK 5 |
| Tailstock diameter | 100 mm |
| Tailstock stroke | 250 mm |
| Engine power | 7.5 kW |
| Machine dimensions (L x W x H) | 3700 x 1900 x 1600 mm |
| Approximate weight | 4300 kg |
Technical Specifications
Il tornio deve essere posizionato su una base solida e livellato con piedini regolabili. Usa una livella di precisione lungo le guide del bancale e stringi i fissaggi gradualmente. Dopo il primo utilizzo, controlla nuovamente il livello.
Il DRO ES-12 V permette la lettura precisa degli assi X/Z, gestione di mm/pollici, funzione raggio/diametro, preset, azzeramenti multipli e limiti software. Migliora la precisione nelle torniture su grandi tubi e riduce gli errori.
• Distanza punte: 1500 mm
• Lunghezza tornibile: 1300 mm
• Ø max sul bancale: 630 mm
• Ø max sul carro: 340 mm
• Foro mandrino: 225 mm per tubi Ø 50–220 mm
• Peso massimo pezzo: 3000 kg
• Lunghezza tornibile: 1300 mm
• Ø max sul bancale: 630 mm
• Ø max sul carro: 340 mm
• Foro mandrino: 225 mm per tubi Ø 50–220 mm
• Peso massimo pezzo: 3000 kg
• Velocità: 12 gamme da 24 – 300 rpm
• Filettature metriche: 1 – 14 mm (24 passi)
• Filettature in pollici: 2 – 28 TPI (40 passi)
• Avanzamenti longitudinali: 0,07 – 1,33 mm/giro
• Avanzamenti trasversali: 0,02 – 0,45 mm/giro
• Filettature metriche: 1 – 14 mm (24 passi)
• Filettature in pollici: 2 – 28 TPI (40 passi)
• Avanzamenti longitudinali: 0,07 – 1,33 mm/giro
• Avanzamenti trasversali: 0,02 – 0,45 mm/giro
In dotazione: protezioni CE su torretta, dispositivo refrigerante, luce LED, torretta portautensili 4 posizioni, riempimento iniziale Shell Tellus 46, oltre a mandrino autocentrante Ø 500 mm e mandrino indipendente Ø 520 mm.
Controlla regolarmente i livelli d’olio (Shell Tellus 46), mantieni pulite le guide e le viti, lubrifica secondo il piano del manuale. Ispeziona periodicamente i fissaggi e verifica l’impianto refrigerante.
• DRO ES-12 V a 3 assi
• Mandrino autocentrante Ø 500 mm
• Mandrino indipendente Ø 520 mm
• Dispositivo di tornitura conica L-500 mm
• Torretta portautensili 4 posizioni
• Illuminazione LED
• Refrigerante
• Kit utensili
• Mandrino autocentrante Ø 500 mm
• Mandrino indipendente Ø 520 mm
• Dispositivo di tornitura conica L-500 mm
• Torretta portautensili 4 posizioni
• Illuminazione LED
• Refrigerante
• Kit utensili
Dimensioni macchina: 3700 × 1900 × 1600 mm.
Peso: 4300 kg.
Movimenta solo con carrelli elevatori adeguati e punti di sollevamento previsti dal costruttore. Fissare al basamento e livellare prima dell’uso.
Peso: 4300 kg.
Movimenta solo con carrelli elevatori adeguati e punti di sollevamento previsti dal costruttore. Fissare al basamento e livellare prima dell’uso.
