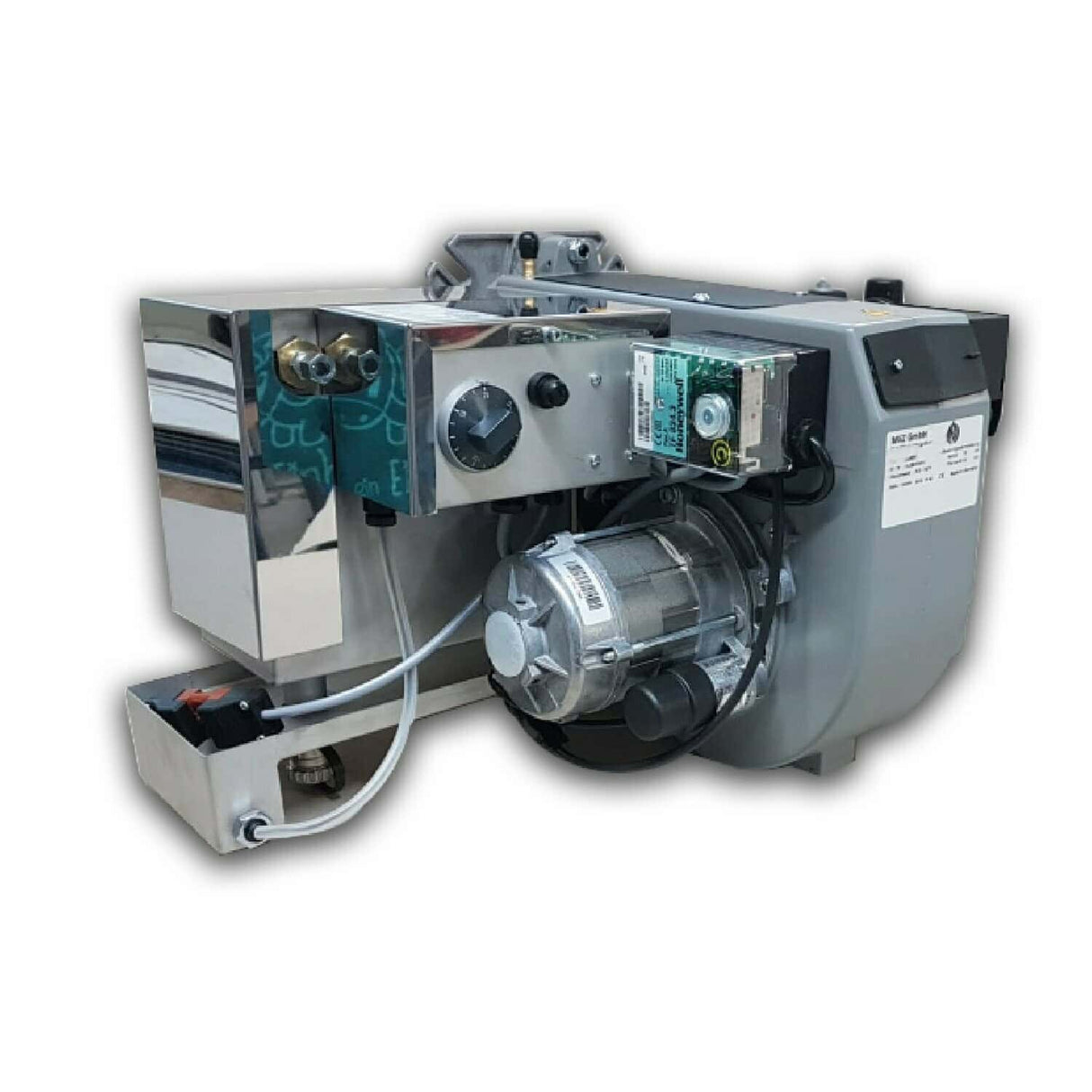

Bruciatore a olio esausto EBM 200

Bruciatore a Olio esausto EBM 200 ,131-190 kW: Caratteristiche Tecniche Il Bruciatore a Olio esausto con una capacità di 131-190 kW rappresenta una soluzione universale ideale per la generazione di calore in diverse applicazioni. Grazie alla sua versatilità, può essere installato sia su caldaie ad acqua calda che su generatori di aria calda, offrendo un'efficienza energetica notevole. Principali Caratteristiche:

1. Ampia Compatibilità di Oli: Questo bruciatore è progettato per la combustione di una vasta gamma di oli infiammabili, inclusi ma non limitati a:
   • Olio vegetale
   • Olio da riscaldamento
   • Multi-olio
2. Collegamento Aria Compressa: Integra un sistema di connessione per aria compressa, che richiede un compressore esterno. Questo contribuisce a una combustione efficiente e stabile.
3. Sistema di Trasporto: Il bruciatore può funzionare con un sistema di trasporto olio, sia riscaldato che non riscaldato, garantendo una fornitura continua e uniforme di olio al bruciatore.

• Specifiche Tecniche del Bruciatore a Olio Esausto

  Caratteristica	Valore
  Collegamento Aria Primario	0.5 - 1.4 bar
  Emissione Acustica	73 dBA
  Peso	26 kg
  Portata Olio	9.4 - 19 kg/h
  Resistenza Elettrica	1100 W
  Tensione	1/N/PE ~50 Hz 220 - 240 V
  Uscita Compressore	25 m³/h

Descrizione Dettagliata delle Specifiche

1. Collegamento Aria Primario:

   • Pressione aria regolabile tra 0.5 e 1.4 bar.
   • Permette una gestione precisa della combustione, ottimizzando l'efficienza e adattandosi alle diverse esigenze operative.

2. Emissione Acustica:

   • Livello sonoro di 73 dBA.
   • Garantisce un funzionamento relativamente silenzioso, ideale per ambienti che richiedono un basso impatto sonoro.

3. Peso:

   • Peso totale di 26 kg.
   • Design compatto e maneggevole, facilitando le operazioni di installazione e manutenzione.

4. Portata Olio:

   • Portata variabile tra 9.4 e 19 kg/h.
   • Assicura un flusso costante di olio, garantendo un’efficace combustione e una produzione di calore continua.

5. Resistenza Elettrica:

   • Potenza della resistenza di 1100 W.
   • Fornisce la potenza necessaria per un funzionamento efficiente e stabile del bruciatore, fondamentale per l’accensione e il mantenimento della fiamma.

6. Tensione:

   • Configurato per operare a 1/N/PE ~50 Hz 220 - 240 V.
   • Compatibile con le reti elettriche standard, rendendo l’installazione e l’integrazione semplici e senza problemi.

7. Uscita Compressore:

   • Uscita di 25 m³/h.
   • Fornisce l’aria compressa necessaria per una combustione ottimale, migliorando l’efficienza e la qualità della combustione.

Funzionamento Dettagliato del Bruciatore a Olio Esausto EMB 20

1. Componenti del Sistema

• Serbatoio esterno: Utilizzato per stoccare olio esausto (minerale, vegetale, di frittura, grasso animale).
• Pompa di alimentazione: Trasferisce l’olio dal serbatoio esterno al bruciatore.
• Filtro preriscaldato: Rimuove impurità e garantisce un flusso omogeneo dell’olio.
• Calamita (solo per olio minerale): Collocata a metà serbatoio esterno per catturare residui metallici.
• Compressore: Regola l’aria primaria per la combustione.
• Termostato ambientale: Controlla l’accensione/spegnimento in base alla temperatura.

2. Preparazione dell’Olio

• Olio minerale:
  • Deve essere filtrato con maglie fini (es. 10-25 micron) per eliminare particolato.
  • Inserire una calamita nel serbatoio esterno per attirare residui metallici.
• Olio di frittura/vegetale:
  • Filtrare accuratamente per rimuovere albumina (proteine) e acqua (per evitare formazione di schiuma o depositi).
  • Eventuale decantazione preliminare per separare acqua e sedimenti.

3. Fase di Avviamento

1. Caricamento olio:
   • Riempire il serbatoio esterno con l’olio preparato.
   • Collegare il serbatoio al bruciatore tramite tubazioni.
2. Preriscaldamento:
   • Attivare il sistema di preriscaldamento dell’olio (temperatura consigliata: 130°C per olio minerale, ambiente per gasolio).
3. Accensione:
   • Avviare la pompa per trasferire l’olio filtrato e preriscaldato al bruciatore.
   • Regolare l’aria primaria tramite compressore (flusso ottimale varia in base al tipo di olio).
   • Non modificare l’aria secondaria (preimpostata in fabbrica).

4. Regolazione della Combustione

• Miscelazione oli:
  • È possibile miscelare olio minerale con gasolio o olio di frittura con gasolio per migliorare la pulizia della fiamma.
  • Le proporzioni dipendono dalla viscosità e dal potere calorifico (esempio: 70% olio esausto + 30% gasolio).
• Temperature di esercizio:
  • Olio minerale: 130°C (riduce viscosità e migliora atomizzazione).
  • Gasolio puro: Nessun preriscaldamento (temperatura ambiente).

5. Fase Operativa

• Prime ore di funzionamento:
  • Consumo iniziale elevato per stabilizzare la combustione.
  • Dopo 2-3 ore, ridurre gradualmente la portata fino al consumo minimo.
• Controllo temperatura ambiente:
  • Se la temperatura ambiente raggiunge il setpoint, il sistema entra in standby.
  • Riavvio automatico quando la temperatura scende sotto il livello impostato.

6. Manutenzione

• Pulizia filtri: Sostituire/ripulire i filtri dopo ogni 50-100 ore di uso.
• Controllo calamita (olio minerale): Rimuovere residui metallici accumulati ogni 2 settimane.
• Ispezione ugello bruciatore: Verificare assenza di ostruzioni o usura.

7. Sicurezza

• Evitare contatto con olio caldo (rischio ustioni).
• Non utilizzare oli con acqua o sostanze infiammabili non idonee.
• Mantenere l’area di lavoro ventilata per evitare accumulo di fumi.

Note Finali:

• Per ottimizzare l’efficienza, consultare sempre le specifiche tecniche del produttore.
• In caso di combustione irregolare (fumo nero, rumori anomali), spegnere il sistema e verificare filtri/regolazione aria.

Manutenzione Dettagliata

Intervento	Descrizione	Frequenza
Pulizia della camera di combustione	Rimozione di eventuali residui di fuliggine o depositi di olio carbonizzato	Mensile
Controllo delle parti elettriche	Verifica e eventuale sostituzione della resistenza e dei sensori	Semestrale
Verifica delle tubazioni e filtri	Controllo di eventuali perdite o ostruzioni nel sistema di alimentazione e aria	Trimestrale
Pulizia del sistema di aspirazione e compressore	Rimozione di polvere e detriti per mantenere elevate performance	Semestrale

Nota: È fondamentale rispettare le procedure di sicurezza durante le operazioni di manutenzione.

In sintesi, questo bruciatore a olio esausto offre una combinazione di versatilità, efficienza e potenza, rendendolo una scelta eccellente per una vasta gamma di applicazioni termiche.
